Дачный туалет без выгребной ямы своими руками
Наиболее популярным вариантом среди самостоятельного изготовления туалетов для дачи, фото которых представлены выше, является сооружение из бетонных колец.
Первым делом закупаются строительные материалы – 9 колец и 3 люка к ним.
Люк – обязательное условие герметичности конструкции
- Вырываются три ямы в ряд, с диаметром в 2,8 метра и глубиной 3 метра.
- Для первых двух ям необходимо сделать бетонную подушку.
Так выглядит установленное кольцо без бетонной подушки
В каждую из ям при помощи специальной техники устанавливается по три бетонных кольца. Щели между ними заполняют специальной гидрофобной смесью, а оставшуюся полость между землей и кольцом.
Монтаж перфорированных колец
Устройство системы вентиляции
Перед тем, как приступать к выполнению работ, необходимо тщательно все спланировать и продумать. Обустройство системы вентиляции неотделимо от процесса строительства всего септика, поэтому все этапы работ нужно выполнить в правильном порядке и в соответствии со стандартами.
Проектирование
Любой септик для частного дома состоит из трех камер: в первую емкость септика приходят стоки и отстаиваются, вторую камеру устанавливают в качестве вторичного отстойника, в третьей происходит фильтрация. Объем камеры высчитывают в соответствии с предполагаемыми объемами сточных вод и отходов.
Согласно нормативам, в среднем в сутки человек расходует около 200 литров воды, поэтому на каждого члена семьи нужно «забронировать» 600 литров в камерах. Но обычно септики строят с запасом, добавляя 15-20% к общему значению.
Монтаж камер септика
Сначала необходимо выполнить рытье котлована – его копают до установки бетонных колец. Глубина соответствует общей высоте трех колец плюс 40 сантиметров для песчаной подушки и стяжки под конструкцией. Под дренажным колодцем засыпают щебень слоем толщиной минимум 70 сантиметров. Можно прокопать отводные каналы, в них уложить дренажные трубы звездообразно. Дно канавы делают с уклоном к дому, чтобы располагать последующие камеры на 20 сантиметров ниже предыдущих.
Монтаж камер септика прост – кольца просто устанавливают вертикально, ровно или с использованием готовых пазов. Сверху находятся плиты с отверстиями (смотровые люки). Отверстия для труб, призванных перемещать стоки, делают заранее. Над второй емкостью септика делают отверстия для вентиляции, вставляют соединительные трубы, подводят канализацию к первой емкости.
Трубы должны стоять с уклоном около 3 градусов. Трубы обязательно герметизируются, как и дно камер. Дно герметизируется несколько раз геотканью или битумом, упрочняется бетонным раствором. Входы труб защищают жидкой резиной. С целью утепления используют различные материалы.

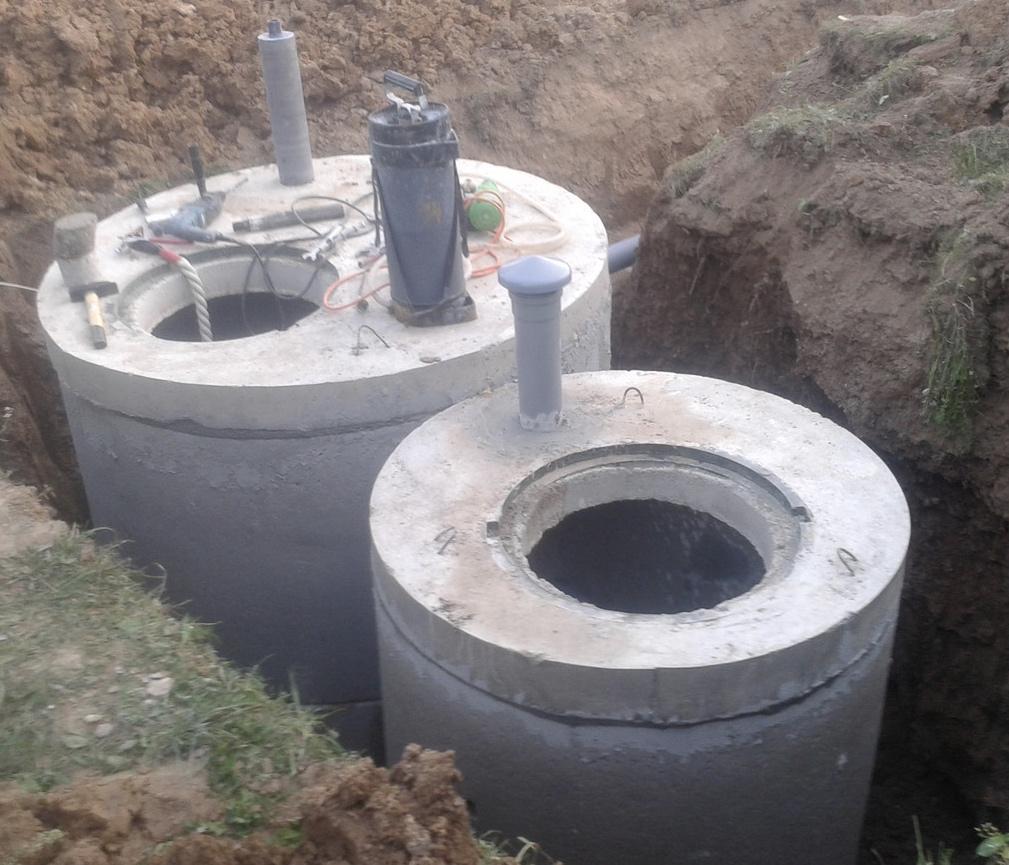

Монтаж вентиляционных труб
Когда монтируется вентиляция септика из бетонных колец, нужно уделить особое внимание монтажу труб. Вентиляционными стояками выступают пластиковые канализационные трубы сечением 100 миллиметров, которые предназначены для установки снаружи
В двухкамерной конструкции в первую камеру устанавливают трубу для стоков, во второй выполняется стояк для воздухообмена и обеспечения баланса давлений. Вторая камера септика переходит в поля фильтрации или третью камеру. В ней труба должна быть обязательно, для обеспечения вентиляции и заполнения фильтрующего поля или третьей камеры очищенной водой.
Вентиляционный стояк
Гидравлические затворы сантехнических приспособлений, которые отсекают неприятные запахи, сопровождающие очистку сточных вод, работают правильно при условии постоянного наличия воды, приходящей регулярно во время слива. Если вода отсутствует в затворе, запах расходится по помещению.
Стояк соединяется с септиком и обеспечивает постоянное движение воздуха, вывод углекислого газа и метана, дает возможность бактериям жить и работать.
Этап финишный
Завершающий этап создания септика и системы вентиляции – аккуратная засыпка грунта. Засыпают небольшими порциями, можно вместо почвы взять песок. Особенно аккуратно нужно засыпать места прохождения вентиляционных труб, соединения пластиковых элементов с бетоном, чтобы не появилось щелей в стыках.
Засыпку осуществляют слоями по 10 сантиметров, с последующей трамбовкой каждого слоя, чтобы песок или грунт стал более плотным. Можно трамбовать ручным инструментом или любым другим подходящим устройством, но очень аккуратно и последовательно.
Обустройство системы вентиляции в септике из бетонных колец – задача вовсе не такая сложная, какой может показаться на первый взгляд
Все работы вполне реально сделать самостоятельно, уделив должное внимание этапу проектирования, технологии составления системы и выбору качественных материалов
Вентиляция септика
Вариантов обустройства вентиляционной системы есть несколько, рассмотрим каждый из них.
Монтаж канализационной фановой трубы в частном доме
Вариант 1
Самый простой способ обеспечения вентиляции, при котором из септика выводится на поверхность труба небольшого диаметра (порядка 10-11 см) на высоту минимум в 70 см над поверхностью земли. Не лучший вариант, поскольку вокруг трубы будет постоянно витать неприятный запах, хотя это все же лучше, чем сомнительное удовольствие наслаждаться этим запахом в ванной или туалете.
А вот схема вентиляции трехкамерного устройства из ж/б колец.
Вентиляция септика
Вентиляционная труба в нем выводится лишь из последнего отсека, который выполняет функции доочистки и дренирования стоков и из которого в почву выводятся перфорированные трубы (их называют дренами). В первых двух камерах вентиляция не требуется.
Шаг 1. Конец каждой из дрен выводится на поверхность.
Шаг 2. Труба вентиляции поднимается примерно на 70 см над поверхностью.
Шаг 3. Устанавливаются защитные козырьки. Это будет выглядеть следующим образом.
Вентиляционные трубы ставятся через каждые 0,5 м дрены.
Если говорить о вентиляции фильтрационного колодца, то она такая же, как у камер септика.
Вентиляция септика из ж/б колец
Вариант 2
В этом случае для обустройства вентиляции потребуется пара поливинилхлоридных труб. Нижняя (диаметр 10 см) устанавливается в перекрытие очистной конструкции, причем верхний край трубы должен возвышаться на такую высоту, чтобы талые воды не проникли внутрь.
Вентиляция септика
Верхняя труба (ее диаметр обычно 5 см) помещается в отверстие нижней и выводится на требуемую высоту (в большинстве случаев на крышу дома). Это может быть:
- труба, зафиксированная на наружной стене дома;
- внутренний вентиляционный стояк, подключенный ко всем сантехническим приборам.
Устройство септика
Конструктивно может быть выражен следующими вариантами:
- Отдельные емкости для канализационных вод. В первую (отстойник) попадает жидкость, где она перерабатывается бактериями, происходит частичная трансформация отходов в твердый осадок. Во второй – осветление жидкости, завершение бактериями процессов, которые не были сделаны в первой емкости. Из третьего резервуара на 75 % очищенная биофильтром жидкость распределяется в грунт через инфильтратор, используется для полива растений и т.д. Часто, например, такие резервуары сооружаются из бетонных колец.
- Общий резервуар, разделенный на три отсека, в которых происходят вышеперечисленные процессы с последующей инфильтрацией (септическое устройство Танк).
Принцип действия общий: сточная жидкость попадает по канализационным трубопроводам внутрь септических резервуаров, максимально возможно очищается, распределяется в почву, либо используется по другому назначению.
Производится много разновидностей септических устройств, которые выбираются в зависимости от назначения, объемов, периодичности эксплуатации, предполагаемых объемов сточных вод и т.д.
Обслуживание
Система вентиляции местной канализации нуждается в периодическом обслуживании. Конечно, процедуру чистки стояков не назовешь приятной, однако без неё не обойтись. Проще всего решить эту проблему, обратившись в специализированную компанию, в этом случае, чистку проведут специалисты, располагающие специальным оборудованием.
Однако услуги специалистов стоят недешево, поэтому многие хозяева решают провести работы самостоятельно. При этом стоит соблюдать несколько простых правил:
- Запрещено проводить работы по очистке систем вентиляции в одиночку. Нужно работать как минимум вдвоем. Дело в том, что из-за высокой концентрации метана и углекислого газа работающий может потерять создание, поэтому второй человек должен постоянно контролировать ситуации и в случае неблагоприятного развития событий срочно оказать помощь.
- Для работы необходимо подготовить страховочные ремни, чтобы предотвратить падение.
- Из-за высокой концентрации метана во время работ вблизи очистного сооружения категорически нельзя курить и пользоваться открытым огнем.
Итак, вентиляция септика обязательно должна быть организована, поскольку в этом сооружении, в отличие от выгребной ямы, не имеется свободного отведения газов, образующихся в процессе брожения. Кроме того, поступление воздуха необходимо для повышения качества очистки, так как в последней секции или на полях фильтрации проходят аэробные процессы разложения органических примесей.
Внешняя вентиляция в частном доме
Внешняя вентиляции канализационной системы по внешней стене дома
Вентиляция канализации с выводом трубы за пределы строения является прямой альтернативой вентиляционной системе внутреннего типа. Обычно, внешняя вентиляция монтируется в уже эксплуатируемых частных домах с соблюдением норм и правил безопасности.
По внешней стене дома
Вентиляционная труба выводится через несущую стену при помощи специального короба, который монтируется в месте сопряжения. Далее, используется отвод с углом 90 для поворота труба вертикально вверх.
Для фиксации трубы к стене применяются специальные опорные кронштейны. Шаг установки не более 2 м. Верхняя часть трубы должна быть выше минимального уровня кровли.
В качестве фановой трубы используются пластиковые изделия с сечением 110 мм. При установке требуется соблюдать минимальное расстояние от окон (не менее 4 м) и других прилегающих конструкций.
Вентиляция септика
Схема вентиляции септика при помощи вытяжной трубы и приточных каналов
Очистные устройства и септики устанавливаются за пределами строения на расстоянии от 5 до 20 м. Это гарантирует, что неприятных запах и вредные газы не буду проникать внутрь жилого строения.
Вентиляция септика продумывается на этапе проектировки конструкции, так как процесс «переработки» отходов происходит только при наличии достаточного уровня кислорода.
В большинстве случаев монтируется система на основе фановой трубы, которая подсоединяется к септику и обеспечивает тягу для выхода неприятного запаха, а также предотвращает образование вакуума при большом объеме сбрасываемых нечистот.
Помимо фановой трубы, монтируется приточная вентиляция, состоящая из нескольких труб, которые располагаются в непосредственно близости от очистного устройства на высоте 50–100 см от поверхности земли.
По забору
Монтаж фановой вытяжной трубы по забору или ограждению мало чем отличается от его крепления на стенах дома. Единственная разница — вентиляционная труба будет удалена от дома и для прокладки коммуникаций потребуется дополнительный материал.
Крепление трубы к забору зависит от его конструкции. Для монолитных ограждений подойдут опорные металлические кронштейны, которые фиксируются на опоры при помощи дюбелей. Для крепления трубы к забору из профнастила может потребоваться сварочный аппарат.
Материалы для организации вентиляции
В современном мире достаточно много материалов, которые могут применяться в качестве канализационной трубы и для производства вентиляции.
Годами в качестве основного материала служили достаточно массивные и тяжелые чугунные трубы. В многоэтажных зданиях, которые построены во времена Советского Союза, достаточно часто встречается использование чугунных или стальных систем. Чаще всего данная конструкция неоднократно повреждена, а точнее испорчена коррозией. Рекомендуется незамедлительно менять такие трубы. В крайнем случае произвести местный ремонт с использованием современных материалов, которые имеют возможность совмещения труб разных диаметров. При использовании чугуна возникает масса недостатков:
- Сложность при монтаже.
- Дополнительные нагрузки на перекрытие.
- Требуют регулярного обслуживания.
- Подвержены коррозии.
- Высокая стоимость.
Все это в совокупности доставляло достаточно много неудобств, которые были устранены в момент выпуска в продажу пластиковых труб.
Первое, что хотелось бы отметить, данный материал абсолютно не подвержен коррозии, что увеличивает срок службы в десятки раз.
Каждая труба, а также каждый угол оснащен резиновыми манжетами, которые не позволяют воде и неприятному запаху выходить наружу.
Любая конструкция легко собирается, что многократно сокращает время монтажа.
Применение минимальных усилий для обслуживания. Если конструкция не разбирается, то в собранном состоянии он может прослужить более 10 лет
Важно. При долгосрочном использовании, необходимо проводить чистку
Для этого достаточно воспользоваться одним из химических средств, которых достаточно много на полках магазинов бытовой химии. Так как процедура производится достаточно редко, то экономить на ней не стоит. Лучше приобрести достаточно качественное средство, которое способно должным образом очистить от налета.
Стоимость пластика гораздо ниже, чем стоимость металла, поэтому спроектировать все с нуля становится еще дешевле.
Для системы вентилирования используется все та же труба, что и для основного стояка. То есть диаметр труб должен полностью соответствовать. К тому же соединение будет намного проще.
Разбор слухов и домыслов
Слух: Пластиковые канализационные трубы, при применении в системе приточной вентиляции будут выделять вредные, а может и ядовитые вещества, отравляя воздух. Они же имеют иное предназначение и при производстве могут использоваться вредные химические вещества. Поэтому при обустройстве системы вентиляции лучше не рисковать.
Все, без исключения, производители канализационных фановых труб имеют документацию, подтверждающую экологическую безопасность. Опровергнуть или подтвердить это невозможно, поскольку технология производства держится в тайне. Производитель может ознакомить вас с сертификатом качества на свое изделие.
Слух: Продавцы воздуховодов из полимеров распространяют информацию, мол, канализационные трубы быстро электризуются, что приводит к налипанию грязи и пыли на внутренней поверхности труб.
Движение воздуха действительно может спровоцировать образование электрического статического заряда внутри трубы. Странно, почему все говорят именно об фановых изделиях, ведь электризуются и жестяные трубы. Все дело в обработке.
Производители воздуховодов из пластика обязательно выполняют обработку антистатиком. Если вы обработаете канализационные пластиковые трубы антистатиком перед монтажом, то свойство электризации пропадет.
Обустройство наружной вентиляции
Для обустройства наружной вентиляции используются две канализационные трубы из ПВХ. Нижнюю трубу диаметром 100 мм монтируют в перекрытии септика таким образом, чтобы она возвышалась над уровнем земли на такую высоту, которая исключает проникновение паводковых вод. Верхнюю трубу меньшего диаметра (как правило, 50 мм) вставляют в отверстие нижней через переходник и выводят на крышу дома или на достаточно большую высоту.
Подобное простейшее обустройство вентиляции септика позволяет обеспечить полное отсутствие неприятных запахов.
Применение вентиляционного клапана
Дорогостоящий монтаж стояка можно заменить вентиляционным клапаном, который вполне можно сделать самому. Клапаны вентиляции для канализационной системы могут быть нескольких вариантов, но для их изготовления применяются подручные материалы, которые всегда имеются у любого домашнего мастера.
Основное достоинство подобного клапана состоит в его способности воспрещать выход теплого воздуха из емкости септика, чем предотвращается вероятность образования изморози в трубах канализации. Вентиляционные стояки, которые монтируются обычно, такому движению не препятствуют, в результате чего возможно промерзание канализационных труб, находящихся вне дома.
Порядок изготовления простейшего клапана
- Взять пружину от шариковой ручки и подобрать саморез длиной 45 мм, подходящий диаметром к пружине.
- Из толстого пластика вырезать шайбу диаметром 50 мм. Высверлить такое отверстие в центре шайбы, чтобы саморез проходил в него свободно. Пружина в отверстие входить не должна, она должна упираться в шайбу.
- Из плотного тонкого поролона вырезать другую шайбу большего диаметра (60 мм). В ее центре сделать отверстие для самореза. Обе шайбы склеить друг с другом клеем «Момент».
- Взять крышку концевого тройника диаметром 100 мм и просверлить в ней три отверстия, имеющие диаметр не более 5 мм. Расстояние между центром крышки и этими отверстиями не должно превышать 20-25 мм. Обязательно убрать заусенцы на внутренней стороне крышки. По центру крышки шилом проткнуть тонкое отверстие и завернуть туда саморез, собрав таким образом все конструктивные элементы клапана.
Проверка функционирования клапана
Собрав клапан, следует проверить его функционирование. С этой целью необходимо поочередно дунуть в сделанные отверстия. Прохождение воздуха должно быть свободным. Если при вдувании необходимо большое усилие, то саморез следует ослабить, ослабляя таким образом усилие пружины.
Подобная проверка позволяет удостовериться в работоспособности клапана, задача которого состоит в том, чтобы удерживать газы, выходящие из септика, и предохранять затворы в момент слива от всасывания воды. Применение подобных клапанов в канализационной вентиляции обеспечивает достаточную надежность и эффективность. В случае устройства данной вентиляции в двухэтажном доме следует установить клапан для каждой ветки слива.
Выбор аэратора
Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.
Перед приобретением аэратора нужно учесть такие нюансы:
- вид трубопровода канализации в частном доме;
- номинальный уровень давления в стояке;
- габариты механизма клапана фановой трубы;
- способ монтажа;
- материал аэрационного клапана и уровень его прочности;
- вид аэратора (мембранный, антивакуумный и др.);
- возможность плавной регулировки прибора при возникновении поломки;
- механизм работы клапана;
- наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.
Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.
Виды аэраторов
Специалисты объединяют аэраторы в группы по различным признакам.
По месту монтажа:
- на основной стояк;
- на слив сантехнических устройств (раковин, умывальников).
По принципу работы:
- автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
- антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
- комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.
По типу исполнения:
- мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
- цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
- рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.
Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.
Диаметр клапана
Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.
Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.
Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.
Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.
Аэратор канализационный 50
Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.
Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.
Аэратор канализационный 110
Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.
Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.
У вас установлен аэратор Да 9.09%
Нет 90.91% Проголосовало: 11
Мне нравится1Не нравится
Монтаж выгребной ямы своими руками
Самостоятельно она делается в три шага:
Выбор места под септик в соответствии с нормами санитарии и удобством обслуживания.
Расчет необходимого объема накопителя и выкопка для него котлована.
Укладка колец, утепление и оборудование вентиляции.
Устройство выгребной ямы предельно просто – это несколько поставленных друг на друга ж/б колец. Единственная проблема с их монтажом заключается в необходимости заказывать кран. Вручную передвинуть и установить тяжелые ЖБИ не реально.
Для земляных работ привлекаем технику
В зависимости от залегания грунтовых вод копаем до необходимой глубины
Подбирая место, необходимо удалить ее от плодовых деревьев, коттеджа и грядок минимум на 5 метров. При этом от источников питьевой воды она должна отстоять на 30–50 метров. Производить установку канализационной емкости к этим объектам ближе запрещено санитарными нормативами.
При расчете внутреннего объема сточной ямы из бетонных колец следует исходить из того, что каждый человек при постоянном проживании в доме стоков “создает” 150–200 литров/сутки. При трех проживающих в коттедже по минимуму емкость должна быть 2 куба. А лучше ее объем довести до 6–8 кубометров. Если она выполняется герметичной, этого будет хватать приблизительно на две недели заполнения.
Опускаем первое кольцо
Если установка проходит слажено, то можно успевать промазывать раствором кольцо до его опускания
Каждое армированное железобетонное кольцо имеет четкие размеры, которые указаны в заводском ценнике. Обычно это ширина в 1 или 1.5 метра и высота в 0.5, 0.89 либо 1 метр. При знании требуемой кубатуры емкости рассчитать необходимое количество бетонных изделий несложно.
Если выгребная яма из готовых ЖБИ строится по схеме с герметичным дном, то под кольца требуется положить днище соответствующего размера. Оно может быть заводским либо залитым на месте из бетона. При первом варианте весь септик собирается, как фундамент из ФБС путем сборки отдельных элементов заводской готовности в общее сооружение. Все выполняется быстро и просто.
Если выгреб делается с грунтовым фильтром, то вместо бетонного днища в нем придется насыпать тремя слоями песок, щебень мелкой фракции и крупнофракционную щебенку. Общая высота этой “подушки” должна быть в пределах 0,5–1 м.
Щели между ЖБИ герметизируются обычным раствором из цемента и песка в отношении 1:4. Внутри она битумом или чем-то подобным не обмазывается. Содержащиеся в них вещества губительны для микроорганизмов, живущих в выгребе и перерабатывающих органику. А вот снаружи бетон лучше полностью покрыть битумной мастикой.
Промазываем раствор между кольцами
Корректируем руками установку колец друг на друга
Верх ямы закрывается железобетонной плитой с отверстием под смотровую крышку с горловиной. Если дом стоит в регионе с сильными морозами, то ее дополнительно придется утеплить пенопластом. Но обычно хватает полуметрового слоя земли в качестве теплоизолятора.
На последнее кольцо устанавливаем люк
Использовать здесь что-либо более сложное, например, дорогостоящие термопанели с клинкерной плиткой или иные аналоги не стоит. Вообще при декорировании септика сверху надо помнить, что к нему еще постоянно будет подъезжать ассенизаторская машина. А приехавшие рабочие особо церемониться с этим декором точно не станут.
