Устройство шарового крана для воды: ремонт и причины поломки

Введение в слесарное дело

Конструктивно, устройство принципиально отличается от обычных вентилей, но провести ремонт своими силами — это не сложно.

Всего лишь нужно обладать минимальным запасом знаний:

• устройство крана (про регулирующий проходной написано здесь);
• конструктивные особенности;
• принцип работы.

Большинство привыкло к мысли, что в кранах меняют полимерные прокладки.

После этого устройство вновь работает.

Шаровая арматура содержит герметизирующие прокладки, но кроме этого возможны и другие неисправности.

Устройство запорной арматуры

Запорная арматура такого типа состоит из нескольких частей:

• корпус,
• рычаг,
• запорный механизм сферической формы.

Различные положение шара внутри корпуса позволяют перекрывать или пропускать воду.

В смесителях предусмотрена возможность подавать жидкость из двух подводов в один выход.

В случае возникновения проблем, ремонт поручают опытному сантехнику (про регулирующий вентиль для радиатора отопления написано на этой странице), который выполнит задачу своевременно и даст гарантию от протечек.

Самостоятельный ремонт позволит уменьшить финансовые затраты.

Как устроен смеситель

Несмотря на разнообразие дизайна и материалов, все смесители имеют одинаковую конструкцию. С одной стороны корпуса подводятся шланги горячей и холодной воды, а с другой располагается подвижный или неподвижный излив с аэратором и одна или две рукоятки для управления подачей воды.

Фото: public domain / Pinterest

Внешне разница заключается в количестве вентилей. В однорычажных моделях напор воды регулируется подъёмом ручки, а температура — поворотом влево‑вправо. В двухвентильных поток настраивается откручиванием маховика, температура же изменяется путём большего или меньшего открытия того или иного вентиля.

Устройство

Чтобы понять, как разобрать шаровый кран, следует изучить его конструкцию. На рис. 1 и 2 представлена схема конструкции однорычажного шарового крана.

Рисунок 2. Схема сборки шарового крана.

Шаровые смесители отличаются своей надежностью и долговечностью благодаря входящему в их конструкцию неразборному картриджу. Все детали смесителя подгоняются очень точно относительно друг друга. Однако такие смесители все же иногда выходят из строя. Знание устройства таких кранов и понимание принципа их работы поможет без труда справиться с их разборкой и ремонтом. На рис. 3 изображена схема принципа работы шарового смесителя.

В основе конструкции таких смесителей лежит полый шар, имеющий отверстия и штырек для крепления его к ручке. В этот шар холодная и горячая вода подается через две водопроводные трубы, после чего, смешавшись в нем, попадает в излив.

При повороте рычага влево или вправо происходит регулировка подачи горячей или холодной воды за счет перекрытия отверстий в шаре. Аналогично поднимая и опуская рычаг, можно отрегулировать силу напора воды.

Ремонт шарового крана своими руками- что внутри? Инструкция +Видео

Ремонт шарового крана можно осуществить своими руками. Стоит заметить, что люди привыкли называть все механизмы регулировки подачи воды кранами. Это ошибочно.

Запорный шаровой кран предназначен для установки непосредственно на трубы подачи воды или ее перекрытия.

А шаровой однорычажный смеситель – это устройство устанавливающееся на раковину, мойку и ванну для подачи и смешивания воды при помощи шара с полостью.

Не путайте со смесителем с катриджем, где при помощи дисков специальной формы подается и смешивается вода, потому что внешне их трудно отличить непрофессиональным взглядом.

Исправляем поломку крана

Протечка крана

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками. Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

Распространенные проблемы со смесителями

Смесители имеют довольно много точек с уплотнителями, течь может появиться в каждой из них. Кроме того, изнашиваются сопряженные трущиеся детали, коррозия разрушает резьбовые соединение и т. д. Из-за плохого качества воды ускоренно выходят из строя целые узлы. Точно узнать причину появления протечки можно лишь после тщательной ревизии состояния всех деталей. Но есть несколько наиболее часто встречающихся протечек.

Протечка у основания смесителя

Вода на полу под смесителем

Актуальная проблема, имеет несколько причин появления.

1. Нарушения герметичности сифона, мест присоединения труб, технологической заглушки и т. д. Нарушения не имеют отношения к смесителю, просто устраняются, работы может делать любой новичок.
2. Протечки в местах присоединения гибких шлангов к корпусу смесителя. Может вызваться тремя причинами: повреждение резинового уплотнителя, ослабление крепления, нарушения герметичности шланга в месте присоединения резьбового штуцера. Для ремонта смеситель можно не снимать, достаточно открутить шланги и выполнить точную диагностику.

Причиной протечек может быть нарушение герметичности шланга

Вода из носика разбрызгивается в разные стороны

 Чаще всего такие проблемы появляются после закупорки сеточки на носике. Она имеет очень маленькие отверстия, которые со временем полностью закрываются твердыми отложениями кальция. Уплотнители не выдерживают повышенного давления, под резьбой появляются протечки. Весь смеситель разбирать нет надобности, открутите и прочистите только сеточку.

Забившийся аэратор является причиной разбрызгивания воды

Очистка аэратора смесителя

Постоянно протекает из-под рычага или носика

Самая сложная проблема, может иметь много вариантов. Для ремонта требуется полностью разобрать смеситель, определить причину появления протечки и устранить ее.

Чтобы устранить проблему, нужно полностью разобрать смеситель

Как видите, большинство проблем со смесителем можно устранить без его демонтажа и полной разборки. Не спешите, внимательно изучайте причину появления проблем.

Требования к шаровым кранам

4.3.4.1 Шаровые краны должны соответствовать требованиям ГОСТ 21345, ГОСТ 28343,ТУ и КД.
4.3.4.2 Номинальные размеры от DN10 до DN500 включительно.
4.3.4.3 Номинальные давления от PN1,0МПа (PN10) до PN10МПа(PN100) включительно.
4.3.4.4 Шаровые краны должны иметь ограничение поворота ЗЭл.
4.3.4.5 Для шаровых кранов от DN50 до DN500 ЗЭл. должен быть плавающий и удерживаться двумя независимыми металлическими седлами. Шар и седла должны быть притерты друг к другу. Система седел с динамической нагрузкой, пружина седла должна быть тарельчатой.

НЕ ДОПУСКАЕТСЯ: Конструкция крана с цапфой (в опоре), конструкция крана с продувкой паром, применение сильфонной пружины седла.

Другие поломки смесителей и профилактика неисправностей

Качество воды во многих городах оставляет желать лучшего, поэтому со временем аэратор в кране может загрязняться. С внутренней стороны на нем «нарастают» твердые отложения. Когда их становится слишком много, напор и качество воды значительно ухудшаются. Решение проблемы – замена аэратора. В идеале он легко откручивается разводным ключом, но для прикипевшей детали понадобится WD40 или простукивание молотком.

Кран течет, а в процессе осмотра вы обнаружили в нем трещину? Тогда пора идти за новым изделием. На короткое время помощником может стать силиконовый герметик.

Продлить срок службы смесителя можно, если установить фильтр для воды и пользоваться прибором аккуратно, не закручивая слишком сильно вентили и не перемещая рычаг резко и до упора.

Устройство шарового крана

Прежде чем приступать к ремонту шарового смесителя, необходимо представлять его устройство. На схеме наглядно изображены все элементы конструкции крана данного типа.

Устройство шарового крана — в маленьком механизме достаточно много деталей!

Керамический неразборный картридж, входящий в устройство шарового крана, обеспечивает надежность и долговечность его работы. Отсутствие каких-либо уплотнителей в однорычажном механизме обуславливается тем, что абсолютно все элементы конструкции подгоняются с ювелирной точностью относительно друг друга. Несмотря на то, что стираться в шаровых смесителях нечему, выход устройств из строя периодически происходит. Знание сложного внутреннего устройства данного смесителя, несомненно, облегчает понимание того, как разобрать шаровый кран.

Способ №3. Ремонт шарового крана

Если проблема заключается в самом шаровом кране, то его необходимо разобрать и хорошенько почистить, а в случае необходимости – выполнить полную замену запорного механизма. В данной ситуации следует действовать таким образом.

Схематическое устройство шаровой модели кухонного крана

Шаг 1. Для начала откручивается винт и снимается рычаг.

Шаг 2. Затем выкручивается резьбовой винт.

Шаг 3. Купол смесителя снимается (вместе с его пластиковой частью).

Шаг 4. Шар вынимается и тщательным образом осматривается. В случае обнаружения каких-то дефектов или повреждений необходимо выполнить замену шара.

Шаг 5. Уплотнители снимаются и проверяются на предмет изношенности, а также имеется ли на них налет.

Шаг 6. Грязь и налет с уплотнителей убираются, после чего наносится специальная смазка.

Схема разбора шарового смесителя

Шаг 7. Все детали устанавливаются обратно. Соединения проверяются на предмет герметичности.

Бесконтактный смеситель с датчиком движения

В случае правильной сборки смесителя не должно быть никаких протечек, температура воды будет регулироваться путем легких поворотов рычага.

Этапы установки смесителей в ванных комнатах

Способ №4. Замена картриджа

Выше мы уже упоминали о том, что картриджи более удобны в эксплуатации, нежели краны-буксы, однако если они сломаются, то менять, увы, придется сразу весь механизм. Ниже приведен алгоритм необходимых действий.

Шаг 1. В первую очередь, откручивается заглушка на рычаге, после чего выкручивается и фиксирующий винт.

Шаг 2. Убираются декоративные элементы, затем откручивается гайка, которая прижимает картридж.

Шаг 3. Механизм извлекается и внимательно осматривается (нужно выяснить, каково состояние прокладок на его торце). Заметим, что можно выполнить их замену.

Цены на смесители для кухни

Шаг 4. В случае невозможности замены уплотнителей в кран вставляется новый дисковый элемент.

Шаг 5. Все элементы крана собираются обратно.

Схема самостоятельной установки картриджа в смеситель

Особенности

На самом деле фактически любая проблема подобного характера решаема. Нужно лишь обладать знаниями об устройстве и принципе работы шарового смесителя. Отремонтировать своими руками такую сантехнику сможет практически любой взрослый мужчина, который в курсе механики и порядка сборки элементов подобных кранов.

Принципиальное отличие шарового смесителя от стандартного вентильного крана заключается в особенности его функционирования: он оснащен единым рычагом, за счет которого осуществляется регулирование подачи воды в кране как холодной, так и горячей. Вам не придется крутить подолгу вентили, чтобы отрегулировать силу напора и подобрать максимально комфортную для вас температуру воды. Достаточно лишь установить поворотный рычаг в оптимальном положении. Согласитесь, очень легко и практично.

Проблемы с эксплуатацией шарового смесителя

Какие же проблемы наиболее часто встречаются при использовании шарового типа смесителя?

Если не считать те случаи, когда причиной поломки являются механические повреждения, то есть трещина на корпусе или же есть проблема с водоснабжением, например, постоянно течет вода со ржавчиной, то наиболее распространенными являются нижеуказанные неполадки.

Наиболее распространенные неполадки:

• ослабленный напор при условии, что напор в системе водоснабжения не уменьшился;
• протечка воды;
• тяжелая регулировка температуры (невозможно установить теплую воду).

Наиболее частой проблемой является протечка смесителя. Ее причина – это засорение пространства между шариком и седлами в картридже. Даже микроскопическая соринка способна нарушить герметичность крана и впоследствии деформировать седло.

Напор не тяжело регулировать, меняя положение штока, связывающего рычаг и шарик между собой. Меняя положение штока, можно так выставить положение труб, чтобы обеспечить необходимый напор в кране.

Также могут возникнуть проблемы вследствие засорения затвора. Эта проблема легко решается доставанием аэратора, его очисткой и возвратом в первоначальное положение. Чтобы в будущем избежать возникновение засоров, необходимо установить фильтры для воды, которые смогут улавливать твердые элементы, которые и засоряют смеситель.

Замена шарового крана завершается установкой

Правильный монтаж осуществляется поэтапно:

Проведите пробную накрутку – на резьбу без уплотнителя, до 4-5 оборотов.
Если кран устанавливается легко, снимите его и плотно намотайте выбранную ФУМ-ленту (как вариант, лен) – чтобы герметизировать место соединения. Если арматура не накручивается, возьмите плашку и пройдитесь ею по резьбе. После этого повторите предыдущие шаги – до тех пор, пока не сможете выполнить монтаж без труда.
Накрутите кран снова, но уже на резьбу с уплотнителем – на все те же 4-5 оборотов.
Если при монтаже новая арматура болтается или идет слишком легко, снимите ее и добавьте еще льна (или ФУМ-ленты, смотря что выбрали)

Важно добиться плотной установки.
Если у свободного конца арматуры открытая резьба, обмотайте ее уплотнителем и присоедините к ней фланец трубы системы водоснабжения. По аналогии, накрутка тоже должна быть плотной.. Как только соберете коммуникационную линию с новой деталью, включите воду, но сначала исключительно для проверки

Посмотрите, нет ли протечек. Если в местах стыков не бежит и не собирается влага, можете полностью восстанавливать водоснабжение

Как только соберете коммуникационную линию с новой деталью, включите воду, но сначала исключительно для проверки. Посмотрите, нет ли протечек. Если в местах стыков не бежит и не собирается влага, можете полностью восстанавливать водоснабжение.

Подготовительные работы

Если вы твердо решили своими руками взяться за ремонт смесителя, нужно предварительно подготовиться к нему. Подготовительные мероприятия будут такими:

• перекройте вентили горячей и холодной воды, чтобы при демонтаже крана кухня не залилась водой. Не забудьте слить остатки воды из открытого крана;
• при демонтаже конструкции нужно собрать воду, которая выльется оттуда. Поэтому поставьте невысокий таз и половую тряпку;
• чтобы ремонт своими руками не был слишком сложным, постарайтесь найти инструкцию по эксплуатации своего смесителя. Если ее нет, многие моменты придется узнавать уже во время работы;
• разложите инструменты в удобном для вас месте.

Набор инструментов потребуется такой:

• гаечный ключ;
• разводной ключ;
• отвертка.

Когда все готово, можно приступать к ремонту. Ремонтные работы будут отличаться в зависимости от типа неисправности и вида смесителя.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

• поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
• шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
• корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
• шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

• при подъёме рычага шар начинает вращаться;
• отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
• в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Рекомендации по проведению ремонтных работ, возможные трудности,

Опытные мастера дают следующие рекомендации:

• Расстелить в раковине или в ванной лист картона или плотную ткань. Это предотвратит попадание мелких деталей в слив и защитит покрытие ванны от падения тяжелых инструментов.
• Если гайка крепления картриджа прикипела, а резьба покрылась слоем минеральных отложений- нужно смочить их теплым уксусом и оставить на некоторое время.
• Если рукоятка после сборки туго поворачивается- вы перетянули гайку. Следует ее немного, на четверть оборота, ослабить.

Начинать разборку лучше утром или днем, чтобы успеть в магазин до закрытия за запасными частями.

Конструкция

Перед началом ремонтного процесса нужно разобраться, из чего состоит кран и определить место поломки. Конструктивно шаровый кран состоит из смесителя, запорного устройства, вентиля и зажимных механизмов. Подробная схема ниже. Вентиль соединен с шаром, который выполняет роль запора в данной системе. При повороте ручки, шар меняет свое положение и открывает водопроводные трубы. В зависимости от его положения можно регулировать силу потока, его температуру (при подключении двух труб водоснабжения – холодной и горячей) или полное прекращение потока.

Фото — конструкция шаровой модели

Каждая труба выведена в отдельное отверстие, но оба они регулируются одним запором. Это очень удобно в использовании, т. к. нет необходимости поочередно настраивать потоки разной температуры. На выходе есть смеситель, в котором и происходит регулировка водного потока.

Исходя из таких конструктивных особенностей, чаще всего встречаются следующие проблемы водопроводного шарового крана:

1. Трещины в корпусе. Возникают при длительной эксплуатации запорной арматуры или покупке некачественного приспособления;
2. Слабый напор воды;
3. Утечка воды из смесителя;
4. Неправильная регулировка температуры воды.

Видео по теме:

Протечки

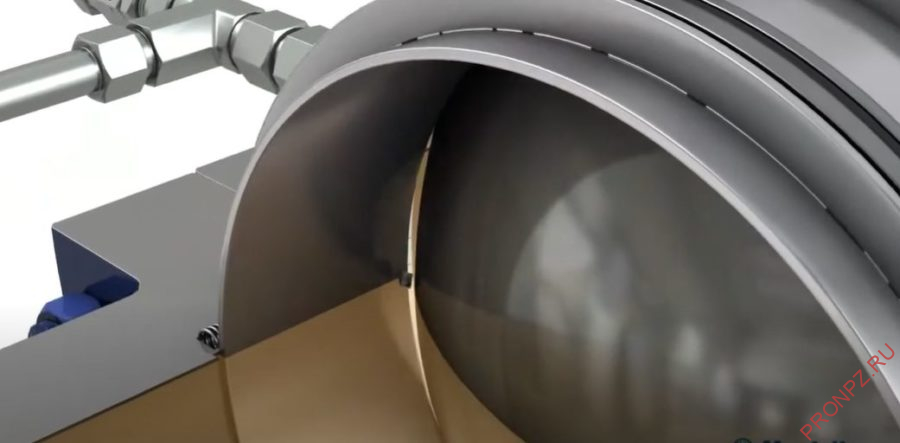

Несмотря на высокую надежность шарового крана, посторонние частицы в потоке продукта и грязь могут привести к возникновению проблем в эксплуатации. Наиболее часто встречаются протечка через закрытый шаровой затвор, протечка по штоку и неполное закрытие крана.

Протечки по седлу

В случае протечки по седлу сначала нужно повернуть несколько раз шар в открытое и закрытое положение, если под уплотнение попал инородный предмет, седло, при повороте вытеснит его и притрется к поверхности шара. Если это не помогло, необходимо убедиться, что кран находится в полностью закрытом или полностью открытом положении. Помешать этому может грязь или инородные материалы, попавшие между упорами крана. Также возможна неправильная установка ограничительных упоров привода и неисправность самого привода.

Протечка при попадании твердых частиц между седлом и шаром

Если кран недозакрывается на 10-15 градусов, произошло заедание седел. В этом случае необходимо ввести промывочную жидкость и оставить минимум на 30 минут, чтобы она пропитала и размягчила затвердевшие осадки. Затем промыть еще раз, после этого закачать смазку и попытаться стронуть седла. Если это удастся – закачать смазку согласно процедуре, после чего выполнить 10-20 циклов открытия-закрытия крана.

Введение смазки или пасты

Если же кран открывается и закрывается до конца, а протечка продолжается, необходимо ввести смазку или уплотняющую пасту через специальные фитинги, расположенные на корпусе крана. Если фитинг неисправен или подтекает, его необходимо заменить

Внимание! При замене фитингов необходимо сбросить давление в трубопроводе

Процедура введения в седла смазки, промывочной жидкости и герметизирующей пасты одинакова. Есть лишь небольшие отличия: при промывке кран должен находиться в полностью открытом положении, если же вводится смазка или уплотнитель, шаровой кран должен находиться в полностью закрытом положении. Для введения смазки или уплотнителя необходимо специальным насосом ввести 1/16 часть от общего объема смазки, необходимого для крана данного размера, затем нужно произвести 3 цикла открытия-закрытия крана для того, чтобы седла повернулись на 45 градусов. Данную процедуру следует повторить 8 раз на каждое седло, если шаровой кран имеет только один фитинг на каждом конце, и четыре раза, если он имеет по 2 фитинга на каждом конце. Таким образом, достигается равномерное распределение смазки по седлам.

Утечка по штоку

В редких случаях встречается утечка по штоку. Это может произойти из-за ослабления затяжки нагрузочного болта или гайки штока, износу уплотнения. Величина момента затяжки важна по следующей причине: слишком большая затяжка приведет к затруднению вращения пробки шарового крана и может привести к выдавливанию уплотнений, а слишком маленький момент затяжки не приведет к обжатию уплотнения должным образом. Следовательно, произойдет утечка.

Для устранения утечки сначала необходимо проверить правильность моментов затяжки болта или гайки штока динамометрическим ключом. Если момент затяжки правильно установлен или после наладки не дает желаемого эффекта, то необходимо ввести уплотняющую пасту через специальный фитинг. Если это не помогает, то нужно заменить верхнее уплотнение штока согласно инструкции.

Фото ремонта смесителя

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Ремонт своими руками

При самостоятельном устранении неисправностей, необходимо соблюдать следующую последовательность действий:

• перекрывается подача воды на устройство;
• откручивается винт, удерживающий поворотный рычажок. Следующим шагом снимаем рычаг;
• затем открываем резьбовую часть, которую откручиваем при помощи отвертки по часовой стрелке;
• плоскогубцами, удаляем купол и снимаем полимерный элемент;
• проводится осмотр уплотнителя на предмет износа или твердого мусора. Очистку резинки проводят аккуратно, стараясь не повредить прокладку;
• вынимаем и осматриваем шаровый элемент. При обнаружении сколов, трещин или других повреждений меняем шар;
• снимаем уплотнители, фиксирующие поворотную конструкцию. Для этого используем плоскую отвертку. Если обнаруживаем дефекты прокладок или пружин, то заменяем элементы на новые.

По той же схеме проводится ремонт кранов в ванной (про установку смесителя написано здесь) или на кухне.

Сборку производят в обратном порядке.

Устройство

Чтобы понять, как разобрать шаровый кран, следует изучить его конструкцию. На рис. 1 и 2 представлена схема конструкции однорычажного шарового крана.

Рисунок 2. Схема сборки шарового крана.

Шаровые смесители отличаются своей надежностью и долговечностью благодаря входящему в их конструкцию неразборному картриджу. Все детали смесителя подгоняются очень точно относительно друг друга. Однако такие смесители все же иногда выходят из строя. Знание устройства таких кранов и понимание принципа их работы поможет без труда справиться с их разборкой и ремонтом. На рис. 3 изображена схема принципа работы шарового смесителя.

В основе конструкции таких смесителей лежит полый шар, имеющий отверстия и штырек для крепления его к ручке. В этот шар холодная и горячая вода подается через две водопроводные трубы, после чего, смешавшись в нем, попадает в излив.

При повороте рычага влево или вправо происходит регулировка подачи горячей или холодной воды за счет перекрытия отверстий в шаре. Аналогично поднимая и опуская рычаг, можно отрегулировать силу напора воды.

Однорычажный смеситель: устройство и ремонт

Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.

Интересно

Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.

Конструкция и принцип работы

Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.

• Регулятор (ручка, рычаг) напора и температуры воды.
• Гайка или шайба для фиксирования основного штока.
• Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
• Резиновые прокладки (седла), предотвращающие протечки.
• Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
• Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.

Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.

Частые причины поломок

Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.

• Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
• Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
• Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
• Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
• Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.

Как починить шаровой однорычажный смеситель

Порядок выполняемых действий напрямую зависит от возникшей неисправности. Предлагаем разобраться, как починить смеситель в зависимости от того, какая проблема возникла в процессе выполнения ремонтных работ.

Ремонт можно выполнить самостоятельно

Устранение засора

О наличии подобной проблемы свидетельствует слабый напор воды. Чтобы устранить засор, следует:

• разобрать однорычажный смеситель, сняв гайку с излива;
• вынуть и тщательно промыть сетку, удаляя все собравшиеся абразивные вещества;
• установить все элементы конструкции обратно.

Удаляем с сетки всю собравшуюся грязь

Замена уплотнительных резинок

При недостаточной герметичности элементов однорычажный кран начинает протекать. В такой ситуации самое время заменить резиновые уплотнители на новые. Сделать это можно следующим образом:

Устранение неполадок переключателя

Если при переключении режима работы однорычажного крана возникают трудности, исправить неполадку можно следующим образом:

При выборе смазки стоит обратить внимание на универсальные составы, предлагаемые многими производителями и имеющие положительные отзывы:

Уплотнители должны быть подходящего размера

Замена пружины переключателя

Если возникают трудности с возвратом переключателя в начальное положение, может потребоваться замена пружины. В качестве ремонтной детали стоит выбрать пружину меньшего диаметра с защитным покрытием. Ремонт выполняется следующим образом:

• разбираем кран;
• извлекаем шток с накрученной пружиной и снимаем её;
• с помощью плоскогубцев накручиваем на шток новую пружину;
• собираем и устанавливаем переключатель.

Невозврат переключателя в стартовое положение можно исправить
