Устройство канализационного колодца в частном доме: виды, особенности

Каменные колодцы

Изоляция труб в колодце при помощи битума

После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия:  канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком

Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать  перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)

• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

СМОТРОВЫЕ КОЛОДЦЫ

4.14. Смотровые колодцы на канализационных сетях всех систем надлежит предусматривать:

в местах присоединений;

в местах изменения направления, уклонов и диаметров трубопроводов;

на прямых участках на расстояниях в зависимости от диаметра труб: 150 мм – 35 м, 200-450 мм – 50 м, 500-600 мм – 75 м, 700-900 мм – 100 м, 1000-1400 мм – 150 м, 1500-2000 мм – 200 м, свыше 2000 мм – 250-300 м.

4.15. Размеры в плане колодцев или камер бытовой и производственной канализации надлежит принимать в зависимости от трубы наибольшего диаметра D

на трубопроводах диаметром до 600 мм – длину и ширину 1000 мм;

на трубопроводах диаметром 700 мм и более – длину D + 400 мм, ширину D + 500 мм.

Диаметры круглых колодцев следует принимать на трубопроводах диаметрами: до 600 мм – 1000 мм; 700 мм – 1250 мм; 800-1000 мм – 1500 мм; 1200 мм – 2000 мм.

Примечания: 1. Размеры в плане колодцев на поворотах необходимо определять из условия размещения в них лотков поворота.

2. На трубопроводах диаметром не более 150 мм при глубине заложения до 1,2 м допускается устройство колодцев диаметром 700 мм.

3. При глубине заложения свыше 3 м диаметр колодцев следует принимать не менее 1500 мм.

4.16. Высоту рабочей части колодцев (от попки или площадки до покрытия), как правило, необходимо принимать 1800 мм; при высоте рабочей части колодцев менее 1200 мм ширину их допускается принимать равной D + 300 мм, но не менее 1000 мм.

4.17. В рабочей части колодцев надлежит предусматривать:

установку стальных скоб или навесных лестниц для спуска в смотровой колодец;

на трубопроводах диаметром свыше 1200 мм при высоте рабочей части свыше 1500 мм – ограждение рабочей площадки высотой 1000 мм.

4.18. Полки лотка смотровых колодцев должны быть расположены на уровне верха трубы большего диаметра.

В колодцах на трубопроводах диаметром 700 мм и более допускается предусматривать рабочую площадку с одной стороны лотка и полку шириной не менее 100 мм с другой. На трубопроводах диаметром свыше 2000 мм допускается устройство рабочей площадки на консолях, при этом размер открытой части лотка следует принимать не менее 2000 ´ 2000 мм.

4.19. Размеры в плане колодцев дождевой канализации следует принимать: на трубопроводах диаметром до 600 мм включ. – диаметром 1000 мм; на трубопроводах диаметром 700 мм и более – круглыми или прямоугольными с лотковой частью длиной 1000 мм и шириной, равной диаметру наибольшей трубы.

Высоту рабочей части колодцев на трубопроводах диаметром от 700 до 1400 мм включ. надлежит принимать от лотка трубы наибольшего диаметра; на трубопроводах диаметром 1500 мм и более рабочие части не предусматриваются.

Полки лотков колодцев должны быть предусмотрены только на трубопроводах диаметром до 900 мм включ. на уровне половины диаметра наибольшей трубы.

4.20. Горловины колодцев на сетях канализации всех систем надлежит принимать диаметром 700 мм; размеры горловины и рабочей части колодцев на поворотах, а также на прямых участках трубопроводов диаметром 600 мм и более на расстояниях через 300-500 м следует предусматривать достаточными для опускания приспособлений для прочистки сети.

4.21. Установку люков необходимо предусматривать: в одном уровне с поверхностью проезжей части дорог при усовершенствованном покрытии; на 50-70 мм выше поверхности земли в зеленой зоне и на 200 мм выше поверхности земли на незастроенной территории. В случае необходимости надлежит предусматривать люки с запорными устройствами.

4.22. При наличии грунтовых вод с расчетным уровнем выше дна колодца необходимо предусматривать гидроизоляцию дна и стен колодца на 0,5 м выше уровня грунтовых вод.

4.23. На коллекторах, прокладываемых щитовой проходкой или горным способом, необходимо предусматривать устройство смотровых шахтных стволов или скважин диаметром не менее 0,9 м. Расстояние между смотровыми шахтными стволами или скважинами не должно превышать 500 м.

4.24. Оборудование шахтных стволов должно соответствовать требованиям правил безопасности при строительстве подземных гидротехнических сооружений и правил безопасности для угольных, сланцевых или рудных шахт.

В смотровых скважинах необходимо предусматривать площадки с люком, расстояние между которыми по высоте должно быть не более 6 м, а также устройство металлических лестниц или скоб. Люк в плане должен быть размером не менее 600 ´ 700 мм или диаметром не менее 700 мм.

Поиск места под источник воды

При строительстве колодца важно правильно определить глубину залегания горизонта чистой питьевой воды, рассчитать и закупить нужное количество бетонных колец, оборудование для обустройства самого гидротехнического сооружения и водораспределительной системы. Немаловажно также правильно выбрать место и время рытья колодца. Выбор правильного места под колодец зависит от нескольких факторов:

Выбор правильного места под колодец зависит от нескольких факторов:

• Данные геологоразведки. Существует множество способов поиска воды на участке, но ничего более надежного, чем геологические исследования местности, пока не придумано.
• Сведения о близлежащих источниках. Не лишним будет поинтересоваться у ближайших соседей, на какую глубину построены колодцы у них, какого качества вода.
• Пригодность воды для питья. Обязательно нужно сдать пробу воды на химический и микробиологический анализ в ближайшую санстанцию. Специалисты определят концентрацию химических веществ и наличие болезнетворных бактерий.
• Тип грунта. От этого зависит сложность рытья колодцев, необходимость использования специального оборудования и т.п. В конечном итоге все это сказывается на стоимости готового колодца. Тяжелее всего строить колодец на каменистых грунтах.
• Рельеф местности. Наибольшие трудности возникают при строительстве колодца на склоне холма. Идеальный вариант – ровный участок.
• Расстояние от источников загрязнения. Колодцы копают на значительном удалении от выгребных ям, септиков, компостных куч, хлевов. Нежелательно располагать их в низине, куда стекает дождевая, талая вода, а также вода с примесями сельскохозяйственных удобрений.
• Степень удаленности от дома. Чем ближе источник воды к дому, тем удобнее.

Предлагаем ознакомиться: Крыша из битумной черепицы своими руками

При этом выработку следует размещать так, чтобы она не мешал проезду, не перекрывал доступ к хозяйственным постройкам, подсобным помещениям.

При строительстве водоснабжения и канализации следует ориентироваться на СНиП 2.04.03-85. Это необходимо, чтобы предотвратить загрязнение источников питьевой воды, подмывание фундаментов построек, нарушение работоспособности систем

Классификация колодцев для канализации

Сооружения, относящиеся согласно технической терминологии к канализационным колодцам, подразделяются на несколько разновидностей.

Деление производится в зависимости от того, какими классифицирующими признаками мы будет пользоваться. Например, можно разделить колодцы по материалу изготовления, по предназначению или по способу их устройства.

Различают следующие классифицирующие признаки и соответствующие им типы современных канализационных колодцев. Первая производится по среде, транспортировку которой осуществляет канализационная система.

Водоотводящие сети, на которых устанавливаются канализационные колодцы, предназначены для перемещения различных по составу и степени агрессивности стоков, это:

• Бытовые. К ним относятся воды, изменившие состав в результате смешивания с отходами и отбросами. В зависимости от входящих в состав загрязнений делятся на хозяйственные и фекальные.
• Промышленные. К ним относятся воды, изменившие механический и химический состав в результате загрязнения производственными отходами.
• Атмосферные. К ним относятся воды, образованные в итоге активного таяния зимних осадков, паводковая и дождевая вода.

Кроме перечисленных разновидностей стоков канализация принимает потоки, собранные дренажной системой, в задачу которой входит осушение территории или отвод грунтовой воды от подземных строительных конструкций.

Колодцы канализационных систем подразделяются по материалу изготовления на:

• Кирпичные. Когда-то кирпич являлся часто применяемым материалом для изготовления колодцев, но с течением времени кирпичных сооружений становится всё меньше и меньше.
• Бетонные. Сооружения из бетона – на сегодня это традиционные вариант материала для канализационного колодца.
• Пластиковые. Очевидно, что составы с полимерной основой – это материал будущего, именно он когда-нибудь заменит и кирпич, и бетон.

Пластиковые или композитные готовые колодезные конструкции привлекают легковесностью, простой в монтаже. Радуют устойчивостью к химическим воздействиям при длительном контакте с агрессивными средами. Хорошо переносят резкие и плавные температурные колебания, совершенно не пропускают и не впитывают воду.

Канализационные системы делятся на сплавные и вывозные. Первые перемещают стоки к очистным сооружениям, объектам или полям разгрузки. Вторые производят только сбор стоков для последующей откачки и вывоза. Включенные в состав обоих видов систем колодцы выполняют как одинаковые, так и различающиеся функции.

По функциональным обязанностям они делятся на:

• Накопительные. Используются для аккумуляции стоков для последующего извлечения и вывоза. Сооружаются, естественно, в вывозных канализационных сетях.
• Коллекторные. Предназначены для сбора стоков с нескольких канализационных веток и для направления их к накопительному резервуару, к очистным сооружения или в поля разгрузки. Устраиваются как в сплавных, так и в вывозных разветвленных сетях.
• Фильтрующие. Применяются для утилизации жидкой фракции стоков естественным путем. Играют роль компактных очистных сооружений, транспортирующих избавленные от загрязнений среды в грунт или в водоемы. Сопутствуют исключительно сплавной разновидности канализации.
• Смотровые. Сооружаются на коллекторных участках длинной более 50 м, а также во всех точках поворота и узлового подсоединения магистралей. Необходимы для мониторинга работы канализационной системы, для периодической очистки и проведения ремонтных действий. Их устраивают в обоих видах канализации.
• Перепадные. Их устраивают на участках с резкими высотным перепадами. В причинах сооружения значится обеспечение заглубленного выпуска в водоем и необходимость в торможении стоков на отрезках трубопровода с большим уклоном. Могут присутствовать и в вывозной и в сплавной канализации.

Классификация смотровых колодцев гораздо более сложная. Мы поговорим об этом чуть ниже, а сейчас рассмотрим разные виды колодцев поподробнее.

Строим сливной колодец

Приступая к рассмотрению устройства канализационных колодцев разного типа начнем с наиболее простого – сливного колодца.

Сливной колодец представляет собой резервуар, в котором происходит накопление и первичная очистка стоков:

• Накопленные в сливном колодце канализационные стоки частично разлагаются под воздействием анаэробных (т.е. не потребляющих кислород из атмосферного воздуха) бактерий – в результате токсичная органика превращается в воду, газ и относительно инертный ил.

• Согласно требований СНиП, сливной колодец должен быть расположен на расстоянии не менее 5 метров от фундамента дома. Также крайне важным является максимально возможное удаление сливного колодца от места водозабора. Для песчаных и супесчаных почв это расстояние составляет 50 метров, а для глинистых, средних и тяжелых суглинистых почв – до 25.

• Сам по себе сливной колодец представляет собой резервуар, дно которого залито бетоном (т.е.фильтрация нечистот непосредственно из колодца в грунт исключена). Форма сливного колодца может быть как круглой, так и квадратной. Глубина канализационного колодцазависит от требуемого объема (который, в свою очередь, определяется суточным объемом сточных вод).

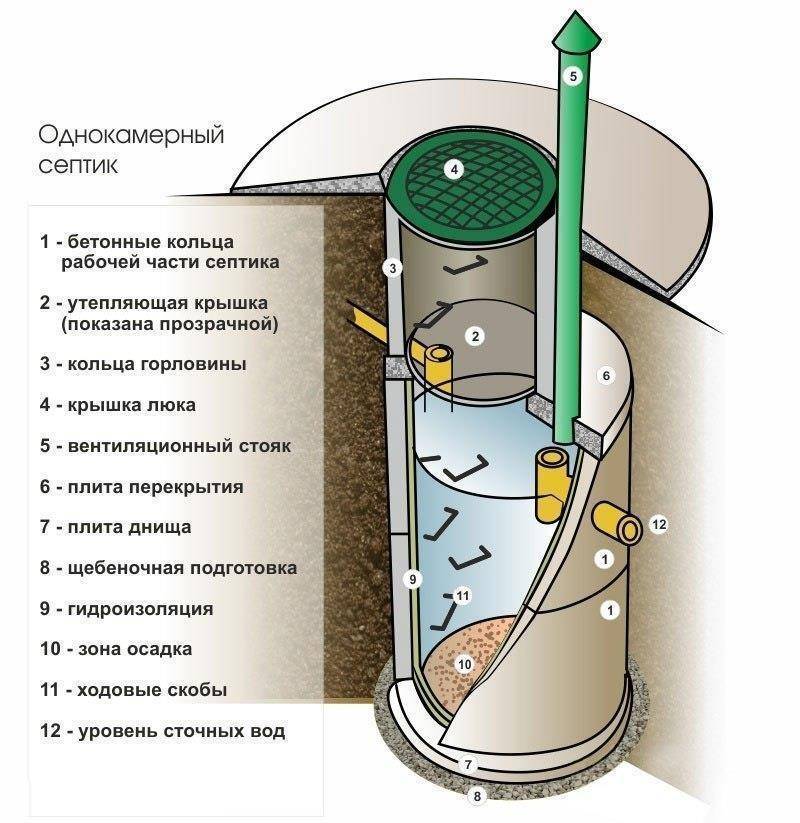

• Однокамерный сливной колодец работает практически по принципу выгребной ямы , и периодически требует выкачки — так что придется тратиться на визиты ассенизаторов. Если же вы хотите избавиться от этого неудобства, то вместо одного сливного колодца следует возводить систему из двух или трех сообщающихся емкостей (по сути – тот же септик).

• На дно сливного колодца укладывается «подушка» — слой утрамбованного щебня толщиной 20-30 см. Поверх подушки дно заливается цементным раствором.

• Очень важным является герметичность стен сливного колодца. Для этого стены возводят либо из железобетонных колец с обязательной герметизацией стыков, либо же из б/у кирпича или бутового камня на цементном растворе – тогда вся поверхность стен изнутри герметизируется битумом. Также возможно возведение камеры колодца путем заливки бетона в установленную в котлован опалубку. В этом случае дополнительная герметизация не требуется.

• Если для возведения колодца использовались железобетонные кольца, есть смысл снаружи обмазать корпус колодца слоем глины.

• Перекрытие колодца лучше изготовить из железобетонной плиты с отверстием под установку люка. Люк используется стандартный – металлический или пластиковый с металлическим армированием.

Пластиковый люк

Особенности конструкции перепадного колодца

Конструкция перепадного колодца отличается от типовой схемы строения канализационных колодцев наличием такого элемента как опуск. Схема устройства перепадного колодца с опуском

Опуск можно изготовить самостоятельно из прямой крестовины, которая обеспечивает доступ внутрь опуска при его очистке, участка трубы и колена (для пластиковых труб – колено 45, для чугунных – 135). Смонтированный опуск крепится на стенке колодца с помощью хомутов.

Особенности конструкции фильтрующего колодца

Фильтрующий колодец является конечным элементом большинства автономных канализационных систем. Главная задача такого колодца – обеспечение дренажа воды, осветленной и отстоянной в предыдущих колодцах (отстойниках).

Конструкция фильтрующего колодца имеет ряд особенностей:

• На дно колодца обязательно насыпается слой дренажного материала (галька, гравий) толщиной 0,5 – 1 м. Поверх дренажного материала укладывается водоотбойная доска -чтобы струя стоков со временем не размыла дренаж.

• Бетон для создания основания колодца укладывается не сплошным слоем, а по периметру. Таким образом стенки колодца опираются на прочное основание, а в центральной части вода беспрепятственно фильтруется.

• Чтобы повысить эффективность фильтрации, в нижней секции камеры фильтрационного колодца проделываем дренажные отверстия. Если камера колодца возводится из кирпича или камня – оставляем зазоры в нижней части кладки.

Естественно, это только некоторые особенности, которые нужно учитывать, затевая устройство колодца канализации. Но даже знание этих нюансов стане вам хорошим подспорьем в работе!
