Стальные трубы для систем отопления: виды и их отличия

Гладкие стальные

Металлические трубы для отопления

Металлические трубы для отопления изготавливаются из черной или нержавеющей стали. Первая – более дешевая и боится ржавчины, вторая – дорогая, но не подвержена коррозии. В домах с контуром открытого типа применяется только неоцинкованная труба для отопления с большим внутренним диаметром. В таких контурах в теплоносителе достаточно высокий уровень кислорода и низкая скорость циркуляции. Это создает все необходимые условия, чтобы металлические трубы отопления  поржавели. Насыщение воды происходит в расширительном баке открытого типа.

Для герметичных контуров в домах и квартирах черный металл не используется, только нержавейка и оцинкованная труба для отопления. Прекрасные материалы, но очень дорогие и сейчас уже не многие умеют с ними работать. А о том, чтобы сделать отопление из металлических труб своими руками даже речи быть не может. Так как каждое из двух видов соединений (сварка и резьба) требуют наличия специального инструмента и навыков. Цинковые трубы для отопления соединяются только резьбовыми соединениями. При сваривании нарушается слой напыления и выделяется ядовитый газ.

При этом применение оцинкованных труб для отопления предпочтительней пластиковых контуров. Бывает так, что при монтаже оцинкованных труб в системе отопления приходится помещать их под землей. Например, когда котельная находится на некотором отдалении от дома. При этом погруженность контура должна превышать глубину промерзания грунта, которая для каждого региона индивидуальна. Также не обойтись без утеплителя для металлических труб отопления, чтобы предотвратить теплопотери и риск размораживания.

В зависимости от метода изготовления выделяют два вида соединений:

• сварные;
• бесшовные.

Сварные железные трубы для отопления изготавливаются из листовой стали. Ее загибают, а торцы свариваются. Шов проходит вдоль всего изделия. В изделиях с большим диаметром их может быть два. Шов  бывает прямым и спиральным. Второй метод более прост в исполнении, а также предотвращает появление продольных трещин по шву. Максимальный диаметр достигает 2500 мм. Помимо этого отличаются и методы сваривания:

• электросварка – самый распространенный метод для сваривания тонкостенных изделий. После сваривания шов зачищается, снимается грант и осуществляется калибровка. Надежность соединения проверяется ультразвуком и водой под давлением;

• кузнечная (печная сварка) – соединение происходит благодаря давлению. Полоса металла, из которой будет сформировано изделие, нагревается выше 1300 градусов в печи. Через специальные сопла на нагретую заготовку подается под давление воздух, который еще больше повышает температуру на торцах. Металл при этом достигает точки плавления. Затем этап формирования и сдавливания, таким образом, чтобы расплавленное железо на торцах обеспечило надежное соединение. После этого уже сформированное изделие проходит повторный процесс нагревания и калибровки;
• электросварка в газе – во время сваривания подается газ, который тяжелее воздуха (гелий, углекислый газ или аргон). Он вытесняет более легкий воздух и в шве не остается микрополостей. Это делает соединение монолитным.

Срок службы металлических труб отопления, изготовленных по бесшовной технологии, превышает 25 лет. Они изготавливаются методом литья жидкого металла. Процесс осуществляется двумя способами: полу-непрерывным и центробежным. В первом случае расплавленная сталь пропускается через кольцо с охлаждением. Во втором отлив осуществляется на вращающуюся чашу, которая формирует изделие. Толщина стенок зависит от скорости вытягивания.

Закрытый и открытый монтаж

Если трубы на виду – это открытый вид монтажа отопления. При таком способе:

• быстрее монтировать систему;
• легче подобраться к проблемному участку в случае поломки;
• менее привлекателен внешне.

Монтаж системы из полипропиленовых труб

Если же они «спрятаны» под отделкой – это закрытый способ монтажа. В этом случае:

• В стене по всей протяжённости труб делаются канавки (процесс монтажа получается дольше, сложнее, дороже).
• Трубы не портят интерьер комнаты, не скрадывают площадь, не мешают плотно к стене размещать мебель.
• Авария в такой системе может стать катастрофой для ремонта.

Навык и сноровка приходят с опытом, поэтому если работа выполняется впервые, лучше сначала потренироваться на ненужных кусочках трубы (можно специально купить недорогие отрезки)

Ведь очень важно понять, на какой температуре и в течение какого времени труба расплавляется лучше всего. Кроме того, новичку не повредит наблюдение более опытного напарника

Другие советы:

1. Если температура помещения меньше +5 градусов, это будет мешать нормальному процессу работы. Нужно каким-то образом организовать «зону тепла» (например, установив на стену инфракрасный обогреватель).
2. В паяльнике место для двух насадок. Если задействовать их обе, не придётся ждать, пока остынут насадки, чтобы их сменить. Если же пайка разных диаметров не предвидится, можно одно отверстие оставить пустым.

Если держать трубы мало, они не спаяются как следует и в будущем, возможно, потекут. Если трубы передержать, они могут слипнуться изнутри.

Двухтрубный контур в квартире многоэтажки

Чтобы правильно сделать отопление в квартире многоэтажного дома нужно изначально все спланировать. Одним из ключевых моментов при планировании является расчет диаметра трубы для отопления. Техническая часть дела называется гидравлическим расчетом. При этом на выбор диаметра труб для отопления влияют следующие факторы:

• протяженность системы;
• температура теплоносителя на подаче;
• температура теплоносителя на обратке;
• материалы и фурнитуры;
• площадь помещения;
• степень утомлённости помещения.

Иными словами, перед тем как рассчитать диаметр трубы для отопления, нужно определить гидравлические показатели системы. Самостоятельно можно провести только приблизительные расчеты, которые также могут быть использованы на практике.

Герметичная двухтрубная система

От диаметра труб для двухтрубной системы отопления напрямую зависит, насколько быстро тепло от котла будет достигать конечной точки контура. Чем меньше условный проход, тем скорость теплоносителя выше. Исходя из этого, можно сделать вывод, что при неправильном выборе диаметра трубы отопления в квартире в большую сторону, скорость теплоносителя упадет, а вместе с ней будет ниже температура в последнем радиаторе. Ведь вода за большее количество времени успеет отдать большее количество тепла.

Самым простым решением как рассчитать диаметр трубы для отопления это придерживаться такого же условного прохода, как и в патрубке, отходящего в вашу квартиру от центрального стояка. Это сэкономит вам время и нервы, ведь застройщиком неслучайно был установлен контур именно с таким сечением. Перед тем как объект начали строить были проведены все расчеты, гидравлический в том числе. Если есть желание посчитать все по формуле, то используйте информацию из следующего блока.

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

• Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
• Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
• Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260 °C. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Монтаж полипропиленовых труб с помощью сварки (пайки)

Чтобы качественно выполнить монтаж полипропиленовых труб своими руками, потребуется небольшой навык в эксплуатации сварочного прибора. Научиться этому можно на ненужных обрезках труб.

Некоторые советы по монтажу полипропиленового водопровода:

• Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
• Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
• Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
• Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
• В труднодоступных местах трубы монтируются отдельным этапом.

Монтаж водопроводной системы

Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.

Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.

Монтаж водопровода в квартире своими руками

Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.

Технология пайки полипропилена:

на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой

Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.

Устанавливаем трубы полипропиленовые водопроводные

Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.

Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.

Как правильно осуществлять пайку полипропиленовых труб

Полипропиленовые трубы для водопровода

Устанавливаем трубы полипропиленовые водопроводные

Полипропиленовые трубы для монтажа

Монтаж водопровода из полипропилена своими руками

Монтаж полипропиленовых труб своими руками

Водопровод из полипропиленовых труб

Монтаж водопровода в квартире своими руками

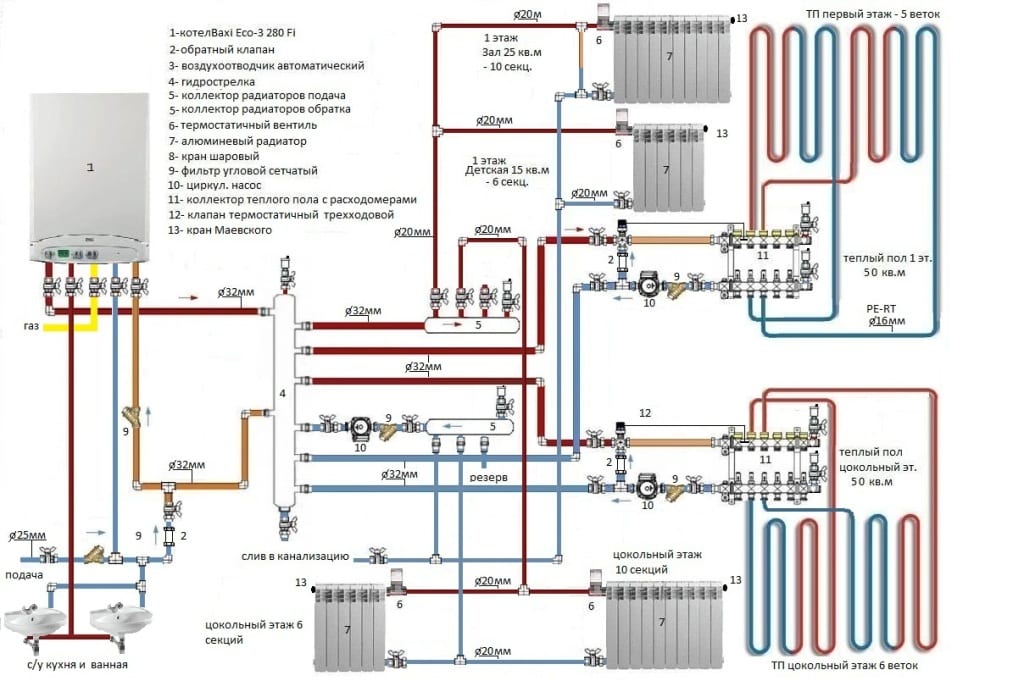

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Составление проекта

Проектная документация отопительного контура выполняется с соблюдением общих требований. Точки входа и выхода с газового котла считаются основными. Изначальный отрезок трубопровода даже при применении полипропиленовой трубы выполняют из металла (примерно 1,5 м. от точки выхода) до первого разветвления системы.

Затем выполняется разводка всей ветки пластиковых или полипропиленовых труб. При этом сечения зависят от протяженности, но обычно каждое следующее ответвление делают меньшего размера, чем предыдущее. Схематичность подсоединения системы труб с охлаждающей жидкостью та же самая, только подводится ко входному отверстию отопительного котла.

Виды пластиковых труб для отопления

В настоящее время производители предлагают несколько типов пластиковых труб для автономного теплоснабжения. Разница между ними заключается в использованных материалах, которые в итоге определяют их свойства. Поэтому до того как сделать пластиковое отопление своими руками обязательно необходимо ознакомиться с характеристиками труб.

Металлопластиковые трубы для отопления

Применяющиеся виды пластиковых труб для отопления можно разделить на три типа – металлопластиковые, полипропиленовые и изделия из сшитого полиэтилена. Каждый из этих видов обладает уникальными эксплуатационными свойствами. Выбор определяется изначальными характеристиками отопления – давление, возможные перепады температур, интенсивность эксплуатации и т.д. Поэтому для изготовления качественного пластикового отопления в частном доме рассмотрим наиболее значимые параметры:

• Температурный режим работы. Наименьшим сохранением жесткости обладают трубы из сшитого полиэтилена – деформация начинается уже при +80°С. Армированные модели полипропиленовых изделий имеют больший температурный порог – до +90°С. Лучшими показателями характеризуются металлопластиковые трубы – до +95°С;
• Надежность соединения. Меньшим показателем надежности обладает водяное отопление из металлопластиковых труб. Зажимные соединения подвержены разгерметизации при резких скачках давления. Такими же отрицательными свойствами обладают трубы из сшитого полиэтилена. Для автономного или централизованного пластикового отопления своими руками рекомендуется использовать полипропиленовые трубы, которые соединяются методом пайки;
• Долговечность. При соблюдении норм эксплуатации время безремонтной работы разводки пластикового отопления может составлять 20-25 лет. Однако этот показатель напрямую зависит от характеристик отопления и множества внешних факторов.

Специалисты советуют выбрать пластиковые трубы для отопления из полипропилена. Они имеют оптимальные показатели стоимости, надежности и могут быть установлены самостоятельно.

Полипропиленовые трубы для отопления

Определяющими показателями при выборе этого типа трубопроводов являются диаметр изделия и тип армирования. Для сохранения жесткости пластиковой оболочки при воздействии высоких температур при изготовлении армированных пластиковых трубы для отопления могут быть использованы следующие материалы:

• Фольгированный алюминий. Недостатком этого вида армирования является вероятность отслоения пластика от усиливающего слоя. Это происходит при несоблюдении технологии изготовления труб;
• Стекловолокно. Относительно новый материал, который характеризуется высокой степенью надежности. Единственным недостатком пластиковые трубы для отопления, армированных стекловолокном, является высокая стоимость.

Учитывая большое количество видов пластиковых труб для отопления как по материалу изготовления, так и по торговым маркам, при выборе нужно обращать внимание на их внешний вид и маркировку. Знание последнего позволит правильно определиться с типом пластиковых труб для конкретной системы отопления

Нюансы при выборе диаметра труб системы отопления

Описание диаметров труб

При выборе диаметра труб отопления принято ориентироваться на следующие характеристики:

1. внутренний диаметр – главный параметр, определяющий размер изделий;
2. вешний диаметр – в зависимости от этого показателя происходит классификация труб:

• малый диаметр – от 5 до 102 мм;
• средний – от 102 до 406 мм;
• большой – более 406 мм.

1. условный диаметр – значение диаметра, округленное до целых чисел и выражающееся в дюймах (например, 1″, 2″и т. д.), иногда в долях дюйма (например, 3/4″).

Увеличенный или малый диаметр

Если вас интересует, как рассчитать диаметр трубы отопления, обратите внимание на наши рекомендации. Наружное и внутреннее сечение трубы будут отличаться на величину, равную толщине стенки этой трубы

Причем толщина разнится в зависимости от материала изготовления изделий.

График зависимости теплового потока от наружного диаметра трубы отопления

Профессионалы полагают, что при монтаже принудительной системы отопления диаметр труб должен быть как можно более малым. И это неспроста:

1. чем меньше диаметр пластиковых труб для системы отопления, тем меньшее количество теплоносителя нужно нагревать (экономия времени на нагрев и денег на энергоносители);
2. с уменьшением сечения труб замедляется скорость движения воды в системе;
3. трубы малого диаметра проще монтировать;
4. трубопроводы из труб небольших диаметров являются экономически более выгодными.

Однако это не означает, что нужно вопреки проекту отопительной системы приобретать трубы диаметром меньшим, чем получился у при расчете. Если трубы будут чересчур малы, это сделает работу системы шумной и малоэффективной.

Существуют конкретные значения, описывающие идеальную скорость движения теплоносителя в системе отопления – это интервал от 0,3 до 0,7 м/с. Советуем равняться именно на них.

Отопительный контур из полипропилена

Виды полипропиленовых труб и их свойства

Чтобы разобраться, как сделать отопление из полипропилена, нужно уяснить, какими бывают трубы из него вообще
. Так, они подразделяются на три основные категории PN-10, PN-20, а вот PN-25 отличается от первых двух видов . Есть ещё один вид, PN-16, который можно использовать и на горячую и на холодную воду (до 80⁰C), но такой вариант встречается крайне редко, поэтому вы вряд ли с ним столкнётесь.

Тонкостенный экопласт PN-10 используется для разводки холодной воды (не более 20⁰C) с номинальным рабочим давлением 1МПа (10,2кг/см 2). Наружный диаметр таких труб варьируется от 20 до 110 мм, а внутренний — от 16,2 до 90 мм. Толщина стен, в зависимости от диаметра от 1,9 до 10 мм.

Экопластик PN-20 универсальна и может использоваться в системе горячего водоснабжения, так как допускается для температуры до 80⁰C и максимальным давлением до 2 МПа (2,4кг/см 2). Тем не менее, такой полипропилен на отопление не пригоден, потому что температура горячей воды в системе поднимается выше 80⁰C. Наружный диаметр PN-20 от 16 до 110 мм, внутренний – 10,6 до 73,2 мм, а толщина стен соответственно от 1,6 до 18,4 мм.

На данный момент выпускается новинка – со стекловолокном посредине. Такие новшества производят от 20 до 110 мм в диаметре и рассчитаны на давление до 20атм, но экопластик может использоваться не на отопление полипропиленом, а только для разводки горячей воды.

• Труба PN-25 применяется для горячей воды и, естественно на полипропиленовое отопление. Между слоями пластика расположен слой алюминиевой фольги, с двух сторон обработанной клеем, что позволяет выдерживать давление до 2,5МПа (25,49кг/см 2) и температуру 95⁰C. Наружный 21,2 до 77,9 мм, внутренний – от 13,2 до 50 мм, а толщина стен соответственно от 4,0 до 13,3 мм.
• Использование алюминиевой фольги в полипропилене позволило решить проблему коэффициента расширения трубы при нагреве. Но в некоторых видах экопластика фольга расположена очень близко к верхнему слою, что мешает пайке, поэтому для сваривания нужно использовать специальный торцеватель или шайвер. Но есть варианты, где фольга находится ближе к центру и там вспомогательные инструменты такого рода не требуются.

Монтаж отопительного контура из полипропилена

Прочитав первый подзаголовок этой статьи, вы наверняка убедились в том, что лучше — полипропилен или металлопластик и, безусловно, остановили свой выбор на первом, но с алюминиевым армированием. Принцип разводки труб остаётся таким же, как и для металла, но схема будет отличаться в каждом отдельно взятом доме из-за разного расположения комнат, величины дома, типа котла и так далее. По этой причине вам никто не предоставит чертежа отопления, не ознакомившись предварительно с техническими условиями, а вот как монтировать контур, мы вам сейчас расскажем.

Прежде всего, нужно научиться правилам сварки полипропиленовых труб и для этого вам понадобится электропаяльник с насадками разного размера (под диаметр труб). Терморегулятор этого устройства позволяет выставлять температуру до 300⁰C, но при работе в помещении вам будет достаточно 280⁰C, а более высокий режим нужен для улицы или холодных зданий.

Для соединения трубы с каким-либо из переходников (тройник, муфта, уголок) или фитингом они вставляются в паяльник с двух сторон на соответствующие насадки. Затем их прижимают, пока экопластик не перекроет всю насадку, не доходя 2-3 мм до конца и в таком положении их нужно удерживать 5-6 секунд для хорошего прогрева. Затем детали резко снимаются и соединяются между собой, как это видно на фото и опять же удерживаются 5-6 секунд.

Полипропиленовые трубы режутся специальными ножницами (обычно идут в комплекте с паяльником), а крепятся на металлические кронштейны. Заметьте, что лучше использовать именно металлические консоли, а не пластиковые, так как смонтировать трубу на них легче и такое крепление, в отличие от пластмассы, имеет круговой захват.

Критерии выбора труб для отопления

Итак, различия между отопительной и водопроводной системами очевидны. Соответственно, и трубы для их строительства обязаны соответствовать набору определенных критериев. Подбирать трубный материал исключительно из экономических соображений в данном случае было бы неправильно.

В стандартной теплосистеме трубы должны обладать следующими характеристиками:

• Трубопровод должен выдерживать продолжительное воздействие высоких температур теплоносителя. В сетях центрального отопления это значение регламентировано и не превышает 70-75 °С. В частных сетях контролировать температуру носителя сложнее, поэтому запас прочности труб должен быть еще выше.
• Трубы должны выдерживать повышение давления рабочей среды и связанные с этим возможные негативные процессы, одним из наиболее опасных среди которых считается гидроудар – резкое кратковременное повышение давления жидкости.
• Конструкция трубы должна иметь гладкую внутреннюю поверхность, препятствующую образованию засоров, а также скоплению отложений. Этому условию удовлетворяют все типы пластиковых труб.
• Материал, из которого изготовлена труба, должен обладать малым коэффициентом теплового расширения. Это позволит избежать деформации (в худшем случае – механического повреждения) трубопровода в процессе эксплуатации.
• Материал должен обеспечивать устойчивость к коррозии и воздействию агрессивных химических сред.
• Трубы должны обладать долговечностью, сравнимой или превосходящей срок эксплуатации прочих элементов отопительной системы.
• Циркуляция теплоносителя должна происходить как можно тише. В пластиковых изделиях с этим, как правило, не возникает проблем, а вот в металлических трубопроводах часто создаются завихрения жидкости, сопровождающиеся сильным шумом.
• Эстетическая составляющая. Трубопровод должен органично вписываться в интерьер помещения.

Современная промышленность выпускает несколько видов полимерных труб, которые в полной мере удовлетворяют этим критериям.

Электросварная труба для отопления

Технические характеристики

Изготовляется электросварная труба для отопления следующими способами:

• Электросварные с прямым швом.
• Электросварные со спиральным швом.
• Бесшовные горячедефомированные.
• Бесшовные холоднокатные.

А сам процесс проходит в такой последовательности:

1. Завернутый рулоном лист из стали разматывают и режут продольными полосками.
2. Полоски скручивают в бесконечную ленту, и это нужно для бесперебойного изготовления.
3. Ленту вальцами поддают деформированию, и она превращается в круглый патрубок с незакрытым швом.
4. Шов заваривается. Для этого используют несколько видов сварочных работ: дуговую, индукционными токами, лазером, плазмой.
5. Круглую заготовку калибруют вальцами.
6. Вихревые токи или ультразвук постоянно контролируют швы.
7. Далее выполняется разрезка на куски нужной длины.
