Приточный вентиляционный клапан в стену: особенности обустройства

Приточный клапан в стену своими руками

Обзор популярных моделей проветривателей

Чтобы установить действительно качественный и функциональный приточник, нужно узнать, какие модели и производители сейчас занимают рынок. Можно выделить следующих изготовителей:

  1. Компания из Франции, выпускающая клапаны различных расцветок. В ассортименте можно отыскать изделия белого и серого цвета, а также варианты под дерево. Чтобы клапан был защищен, покупатель может отдельно приобрести специальный козырек. Выделяют несколько моделей: ЕНА2, ЕММ, EMF. Модели изготавливают из усиленного пластика, ЕНА2 имеет проходную способность 35 кубов в час, при этом шумоизоляция составляет 37 дБ. ЕММ оснащена подвижным внешним блоком, а EMF переключается вручную.
  2. Air-Box. Проветриватели российского производства с ручной регулировкой. Они просты в эксплуатации и в уходе. Устройства не имеют автоматического контроля уровня влажности. Наружных блоков здесь нет, а сам прибор монтируется на раму окна изнутри. Серии делятся на Standart, Comfort, Comfort S.
  3. Изделия бельгийского производителя. Выпускает приточники щелевого типа. Клапаны оснащаются фильтрами, ручное управление реализуется за счет шнура в положениях «открыто» и «закрыто».

Способ установки будет изменяться согласно конструкции прибора. Изделия российского и зарубежного производства будут одинаково эффективными.

Рекомендации по монтажу

Если вы решили установить приточный клапан в стену своими руками, то должны учесть, что не все модели предназначены для установки в произвольное место наружной стены. Наиболее удачными всё же являются участки:

  • на уровне трети от высоты окна;
  • рядом с радиатором, под подоконником.

В последнем случае воздух, попадающий внутрь, будет нагреваться. В первом он будет смешиваться с тёплым воздухом. Оба варианта хороши, ведь расположение позволяет скрыть устройство за шторами. В качестве единственного правила, которое необходимо учитывать в первом случае, выступает соблюдение расстояния в 30 см от клапана до оконного откоса. В ином случае участок может промерзать при понижении температуры за окном.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое. Основными его элементами являются:

  1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
  2. Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6 – 13,3 см.
  3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
  4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

  • мощным двигателем;
  • сверлильным приводом;
  • комплектом алмазных коронок с разными диаметрами;
  • стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

  1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
  2. Просверливают технологическое отверстие, используя перфоратор.
  3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
  4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
  5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
  6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
  7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Необходимые инструменты и материалы

Сверление стены своими руками будет сложной без специального оборудования

Из всех отдельных технологических процессов сборки и установки устройства самым трудоемким является проделывание отверстия в наружной стене.

Поскольку толщина ее обычно составляет 0,3-0,5 метра, рекомендуется использовать мощный перфоратор или электрический отбойный молоток, особенно это касается стен в панельных домах.

В целом самостоятельно собрать и установить клапан можно и самому, для этого понадобятся:

  • перфоратор;
  • дрель;
  • набор длинных буров по бетону или камню;
  • набор сверл;
  • нож;
  • пила по металлу;
  • отвертка;
  • пассатижи.

Наружная решетка крепится к стене дюбелями и саморезами. Канализационная труба в отверстии в панели или кирпичной кладке требует надежной фиксации, для этого используется монтажная пена.

Предназначение приточного клапана и его преимущества

Установка такого устройства в стену позволяет восстановить нормальный режим циркуляции воздушных потоков, при этом существенно снижаются потери тепла, возникающие при частых проветриваниях комнаты.

Стеновой приточный клапан позволяет:

  • обеспечить постоянный приток свежего уличного воздуха в помещение;
  • восстановить естественную вентиляцию в отдельно взятой комнате, а учитывая то, что в квартирах имеется, как правило, один вентканал, то и частично в других помещениях;
  • сохранить комфортный температурный режим дома или квартиры, поскольку клапан работает постоянно, пропуская небольшое количество воздуха, не охлаждая помещение зимой и не перегревая летом.

Приточная система вентиляции со стеновыми клапанами включать несколько устройств, как правило, по одному в каждой комнате квартиры. Хотя для небольшого по размерам жилья достаточно и одного приточного клапана.

Описание стеновых приточных клапанов

Приточный клапан в стену представлен к продаже в нескольких моделях, однако каждая из них имеет общие особенности и составляющие, среди них:

  • воздуховод;
  • вентиляционная решетка;
  • внутренний корпус.

Что касается воздуховода, то он необходим для прохождения воздуха с улицы внутрь. В продаже можно встретить модели, у большинства из которых эта часть изготовлена из пластика. Имеется в конструкции и вентиляционная решетка, которая располагается снаружи. Она исключает попадание внутрь осадков. Изготавливают ее обычно из металла или пластика.

Приточный клапан в стену ещё имеет внутренний корпус, который представлен оголовком. Он изготавливается из пластика и поставляется в разборном виде. В его составе имеется фильтр, который необходим для направления воздуха в комнату. Иногда внутри воздуховода находится шумоизоляция. Она исключает промерзание стены вокруг трубы и уменьшает уличный шум. В роли утеплителя этой части обычно используется полифом.

Виды клапанов

На сегодня существует много видов всевозможных вентиляционных клапанов. Прежде всего они различаются по своему назначению:

Приточные Употребляются для подсоса воздуха в помещение. Смогут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Помимо этого, они смогут прекратить функционирование вентиляционной системы, поскольку при полном перекрытии клапан герметический.
Вытяжные Снабжают вывод воздуха из помещения наружу. Основная их задача содержится в предотвращении движения воздушных масс в обратную сторону, что может случиться по обстоятельству разных атмосферных явлений. Помимо этого, устройства предотвращают проникновение в помещение насекомых, пуха, и другого мусора.
Оконные Устанавливаются на пластиковые окна и снабжают автоматическое проветривание.

Помимо этого, данные изделия различаются по своей форме.

Они смогут быть:

  • Круглыми;
  • Квадратными либо прямоугольными.

В зависимости от своего устройства, они бывают электрическими либо ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и машинально регулирует воздушный поток.

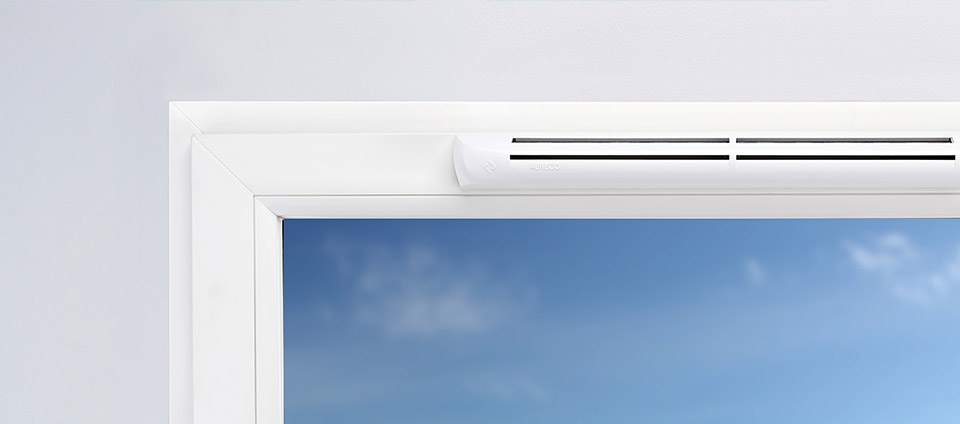

Инструкция по установке вентклапана в окно

Современные приточные клапаны имеют весьма практичную форму и просты в установке.

Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.

Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.

Различают два вида клапанов:

  • с ручным управлением;
  • с автоматическим управлением.

Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.

Главными преимуществами вентиляционного оконного клапана считаются:

  • отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
  • фильтрация поступающего в помещение воздуха;
  • возможность регулировки объема приточного воздуха;
  • распределение воздуха по помещению происходит в вертикальной плоскости;
  • возможность установки на оконные профили любых видов;
  • легкость монтажа вентиляции в пластиковое окно своими руками.

Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.

Далее рассмотрим пошаговый процесс монтажа клапана в окно.

Этап #1 — подготовка инструментов и материалов

Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.

При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.

А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.

Для этого потребуются:

  • пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
  • три отрезка уплотнителя разной длины (один по длине клапана);
  • саморезы;
  • три заглушки для крепления клапана.

После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.

Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.

Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.

Этап #2 — крепление клапана на дюбели

Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.

Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.

Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.

После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.

Этап #3 — монтаж уплотнителя

На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.

Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.

На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.

Этап #4 — настройка и регулировка клапана

После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.

Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.

Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.

Виды приточных клапанов

Сегодня производители предлагают самые разные модификации проветривателей.

  • оконные приспособления, имеющие постоянное сечение;
  • стеновые модели, оснащенные регулятором интенсивности подачи воздуха;
  • стеновой клапан с принудительной подачей воздуха.

Чтобы выбрать лучший приточный клапан и установить его в окно или стену, важно разобраться, чем отличаются модели

Все модели выполняют одну задачу – обеспечивают здоровую атмосферу в помещении, повышают скорость воздухообмена. Однако различия в конструктивных особенностях приводят к разнице в функциональности приспособлений.

Вид #1 — проветриватели для пластиковых конструкций

Приточные клапаны, предназначенные для окон ПВХ, считаются самыми распространенными решениями, позволяющими обеспечить эффективный воздухообмен в квартире, частном коттедже. Конструктивно, оконный проветриватель мало чем отличается от стенового. Он представляет собой щель, оснащенную заслонками. Производительность приспособления колеблется в пределах 3-7 кубических метров в час.

Чаще всего оконные проветриватели используются для пластиковых конструкций, обеспечивающих высокую герметичность. Однако они могут быть установлены и на деревянных или алюминиевых системах.

Для корректного функционирования оконного приточного клапана должны быть выполнены перечисленные ниже условия:

  • в помещении должна быть исправная вытяжка;
  • разница температур в квартире и на улице должна составлять не менее 5°.

Минусом использования устройства считается вероятность понижения температуры воздуха во время сильных морозов. К сожалению, полностью перекрыть оконный клапан не получится. Для обеспечения изоляции его наружную часть заклеивают.

К плюсам оконных проветривателей относится:

  • небольшой размер приспособления, который располагается на створке, не портит интерьер;
  • монтаж не требует наличия профессионального инструмента, специальных навыков, пол времени не занимает более часа;
  • при использовании клапана не нарушается звукоизоляция;
  • поступающий в помещение воздух направляется вверх, что исключает возникновение сквозняков;
  • доступная стоимость.

Благодаря разнообразию моделей, можно выбрать клапан приточной вентиляции с необходимой производительностью.

Вид #2 — стеновые клапаны с регулятором подачи воздуха

Клапан приточной вентиляции может быть оснащен ручным или автоматическим управлением.

При наличии электронного контроллера, устройства реагируют на перепады давления, уровень загрязнения воздуха в помещении, показатели влажности.

Особенности эксплуатации стеновых моделей практически не отличаются от использования оконных клапанов, кроме отдельных моментов:

  • мощность стенового проветривателя может достигать 70 кубических метров в час;
  • приспособление оснащено фильтром, который очищает воздух;
  • монтаж устройства сложнее, требует использования профессионального оборудования.

Помимо всего перечисленного выше, стеновые модели оснащены регулятором подачи воздуха.

Благодаря конструктивным особенностям приспособления предотвращается попадание влаги с улицы в помещение, обеспечивается высокий уровень шумоизоляции.

Особенностью эксплуатации стеновых моделей является необходимость обслуживания, о которой известно не всем пользователям. Каждый сезон необходимо разбирать приточный клапан, чистить фильтры.

Вид #3 — клапаны с механической вентиляцией

Модели, которые осуществляют принудительную подачу воздуха, имеют перечисленные ниже конструктивные особенности:

  • использование вентилятора с электроприводом;
  • наличие дополнительной фильтрации;
  • обеспечение подогрева воздушных потоков.

Устройства с принудительной подачей воздуха отличаются повышенной производительностью. Они обеспечивают подачу до 120 кубических метров каждый час, оснащаются угольными фильтрами, способными тщательно очистить входящий поток от вредоносных примесей.

К преимуществам подобных решений стоит отнести:

  • эффективную работу даже при отсутствии исправной вытяжки;
  • высокое качество очистки поступающего в помещение воздуха;
  • быстрая нормализация уровня влажности в квартире.

Единственным минусом клапана с принудительной подачей воздуха, считается высокая стоимость.

Такое устройство может быть установлено в любом удобном месте, без привязки к радиаторам отопления, подогревающим воздушные массы, поступающие с улицы.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Видеоматериалы об устройстве и монтаже приточных клапанов

Интересный и полезный видеоролик о приточном клапане на пластиковые окна AERECO. Обзор устройства и подробная инструкция по монтажу:

Кратко о значении приточной вентиляции от производителя AIR BOX:

https://youtube.com/watch?v=EwYaG6p2O5o

Видеоинструктаж по установке своими руками:

Альтернативное экспертное мнение по поводу эффективности оконных клапанов климат-контроля.  Обязательно посмотрите ролик, прежде чем нарушить целостность внутреннего уплотнительного контура окна:

https://youtube.com/watch?v=Da9znj7-1PE

Производители уверяют, что приточные клапаны помогут установить комфортный микроклимат, избавиться от сквозняков и конденсата на окнах. Хорошая вентиляция — залог крепкого сна и отличного самочувствия всех членов семьи, но вряд ли стоит ждать чудес от недорогого бытового устройства.

Принцип работы приточного клапана в стене

Если устройство работает правильно, то обеспечивает средний приток воздуха 30м³ в час, достаточное количество для 1-го человека. Система, регулирующая воздухообмен открывает клапан, при повышенной влажности в комнате. Если она установлена в нужно месте, то сквозняков не будет. Принцип работы следующий: воздух попадает сначала в решетку, потом проходит через очищающий его фильтр, далее в канале тепловой и звукоизоляционной части происходит его прогрев. Из-за ограниченного пространства поток становится слабее, и, проходя через заслонку, наконец, попадает в комнату. Таким образом, обеспечивается постоянное вентилирование помещения.

  • Должна быть работающая вытяжная система;
  • Чтобы воздух попадал во все комнаты, в дверных проемах должно оставаться небольшое расстояние между дверью и полом.

Если устройство работает правильно, то обеспечивает средний приток воздуха 30м³ в час, достаточное количество для 1-го человека.

Виды приточных клапанов для стен

Для обеспечения притока воздуха в помещение устанавливают стеновой клапан приточной вентиляции.

Существует несколько разновидностей:

  • в первую очередь все модели отличаются пропускной способностью;
  • некоторые виды при необходимости полностью перекрывают доступ воздуха с улицы;
  • клапанные механизмы подбирают по сечению воздуховода;
  • для дополнительной защиты от шума используют разновидности с тепло- и звукоизоляцией (так есть модели без дополнительной изоляции);
  • в зависимости от способов настройки выделяют заслонки с автоматическим и ручным управлением либо без регулировки;
  • в некоторых моделях предусмотрена возможность использования дополнительных аксессуаров.

Все стеновые клапаны отличаются конструктивными особенностями и внешним видом. Их изготавливают из разных материалов. Конфигурацию модели, устанавливаемой в воздуховод, подбирают по сечению короба. Прямоугольные пенополистирольные клапаны ставят под подоконником.

Преимущества и недостатки

Среди преимуществ выделяют:

  1. Поскольку окна реже открывают на проветривание, клапанный механизм в стене способствует продлению срока службы фурнитуры.
  2. Устройства защищают от уличного шума, чего нельзя сказать об открытых на проветривание окнах.
  3. Если установить клапан приточной вентиляции в стене с регулятором, то объемы поступающего свежего воздуха регулируют на свое усмотрение. По этой причине не советуют покупать дешевые устройства без регулировки.
  4. В зависимости от места установки клапанный механизм совершенно незаметен в интерьере помещения. Обычно его ставят под подоконником или за шторой возле окна, где он невиден.
  5. Для устранения резких температурных перепадов в комнате устройства крепят возле батареи или в верхней части стены. Поступающие холодные воздушные массы будут успевать нагреваться при перемешивании с теплым воздухом в помещении.
  6. В сравнении с полноценной приточной системой вентиляции клапан стоит намного дешевле. В зависимости от сложности модели он обойдет в 45-77$ (3-5 тысяч рублей). Цена дорогих разновидностей с рекуператорами и вентиляторами стартует от 15 000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный минус всех стеновых клапанов заключается в необходимости высверливания отверстия во внешней ограждающей стене. Если в процессе установки допустить ошибки, стеновая поверхность и воздуховод покроются наледью зимой. Устройства без встроенного вентилятора обеспечивают приток воздуха в количестве 30 м³ в час. Этого объема достаточно только для одного человека.

Назначение и принцип работы

Приточные воздушные клапаны для установки в стене поддерживают в помещении комфортный микроклимат и регулируют влажность. Благодаря этому люди и животные хорошо себя чувствуют. Нормируемый показатель притока свежего воздуха в помещение составляет 30 кубометров в час на одного человека. Такое количество воздуха поступает в комнату, если разница давления в доме и за его пределами равна 10 Па. При увеличении перепада в здание поступает больший объем воздушных масс.

Если вытяжные вентиляционные каналы в стене работают правильно и эффективно, обеспечивается необходимая разница давления. Отсутствие естественной вентиляции или ее засорение приводит к низкой продуктивности приточного клапана. Это связано с недостаточным перепадом давления.

Для проверки тяги в вентканале к нему подносят зажженную спичку. Если пламя отклоняется в сторону отверстия, эффективность работы вентиляционной системы достаточно высокая.

Особенности установки приточного клапана в стену

При выборе места установки используют один из двух вариантов:

  • под подоконником возле отопительного прибора;
  • в стене на высоте 1,8-2 м от пола (от ближайшего окна отступают минимум 300 мм).

Порядок монтажа:

  1. В наружной стене сверлят сквозное отверстие требуемого диаметра. Его делают с уклоном на 3-4 градуса наружу. Благодаря этому из отверстия будет вытекать конденсат за пределы дома.
  2. Меряют толщину стены с отделкой, отрезают воздуховод заданной протяженности.
  3. Внутри канала закрепляют шумоизоляционный материал, идущий в комплекте. Если его нет в наборе, то изолятор покупают отдельно.
  4. Подготовленную трубу вставляют в просверленное отверстие. С внешней стороны фиксируют вентиляционную решетку.
  5. На другом конце воздуховода крепят внутренний корпус. Для его фиксации используют шурупы из комплекта.

Рейтинг популярных марок

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.

1 место – российская компания AIR BOX

Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

После монтажа AIR BOX сливается с пластиковой основой

Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.

2 место – французский производитель AERECO

Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

Конструкция Аэрэко EMM в разрезе

Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.

3 место – польская марка VENTAIR

Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.

Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.

Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

Понравилась статья? Поделиться с друзьями:
Стройкомпания Табурино
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
