Вентиляция в ванной комнате и туалете: принцип работы, монтаж

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см. В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги. Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь

Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров. Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки

Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
При кубатуре 12 м3 можно уже использовать 3 конфорки.
И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

Варианты механической вентиляции ванны в частном доме

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Непосредственная установка оборудования

Устанавливать вентилятор можно после завершения монтирования прибора вытяжки в ванной. Изначально нужно убрать декоративную панель, находящуюся в верхней части вентилятора.

Исходя из того какой способ крепления выбран, можно прикрепить прибор к желаемому месту. Чаще всего люди просверливают выемки в стене, либо фиксируют прибор на жидкие гвозди.

Изначально просверливают покрытие плитки перфоратором. После этого этим же инструментом выполнить проем под дюбель.

Чтобы провести провод также потребуется сделать паз. Для этого в вентиляторе имеется отверстие. Необходимо установить прибор на стене, а после достать имеющийся провод.

В заключение работы прибор закрепляется с помощью саморезов или шурупов. Здесь пригодится шурупуверт. Затем нужно подключить кабель питания к вентиляционным контактам, опираясь на инструкцию. Как только работа будет окончена, можно включить прибор и проверить его работу.

Виды канальных вентиляторов

В зависимости от конструкции прибора, выделяют 3 вида канальных бесшумных вентиляторов:

осевые (асинхронные);
центробежные;
комбинированные.

В осевых моделях движение воздуха совпадает с направлением вращения вентиляторного вала. Эффективность таких вентиляционных устройств равна 75%.

Центробежные (радиальные) устройства вытягивают воздух из промышленных и бытовых помещений. В ванной устанавливают такой вентилятор, у которого лопасти загнуты против направления вращения.

Эффективность работы данного устройства равна примерно 80%, и при его работе не возникает сильный шум.

Комбинированные модели содержат конструктивные элементы и осевых, и центробежных вентиляционных устройств. Эффективность работы такого оборудования составляет примерно 80%. Форма корпуса бывает прямоугольной, круглой или квадратной.

Комбинированные устройства имеют высокую производительность. Этот показатель больше, чем у осевых изделий, потому такие модели устанавливают не только в многоэтажных домах, но и на промышленных объектах.

Также канальные вентиляторы подразделяют на два больших класса (типа):

традиционные;
настенные.

Настенные приборы — сложные устройства, которые настраивают еще при производстве. Однако их процесс установки намного легче и быстрее.

Также канальная вентиляция бывают одно- или многоскоростной. Большинство вентиляционных устройств имеет 1 скорость, хотя нередко в продаже встречаются и двухскоростные приборы.

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.

Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.

Особенности настройки

Часть продуктов оснащена переключателем или джампером (перемычкой) туалет / ванная. В первом случае включение происходит одновременно с замыканием питающей цепи. Во втором – предусмотрена регулируемая пауза, достаточная, чтобы пользователь покинул комнату.

Например, у изделий ERA перемычка находится на управляющей плате в верхнем углу:

У MAICO джамперы вблизи светодиодов индикации режимов:

У изделий, укомплектованных гигростатом и таймером настраиваются:

уровень влажности;
задержка отключения.

В частности, представители серии Electrolux EAFM-TH имеют: датчик влажности с диапазоном регулирования 40 – 100%, таймер с задаваемой от 1 до 20 минут задержкой. Настройка производится отверткой.

Если заданное значение влажности ниже фактического, вытяжка включится, даже при отключенном освещении, для этого постоянно подается напряжение на плату. Электровентилятор продолжит работать до достижения установленного уровня влажности, независимо от временной уставки, отключения лампы. При настроенном уровне влажности выше комнатного, прибор отключится через выставленный интервал времени.

Инструкция по укладке электропроводки

В процессе монтажа агрегата и подключения устройства к электросети необходимо обязательно соблюдать технику безопасности. Во-первых, прежде чем приступать к работе, проверьте, чтобы электрика в сети была выключена. Во-вторых, контакты проводов лучше соединять не «скрутками», а специальными клеммными колодками. Они обеспечивают более надежный контакт.

К месту монтажа агрегата подводится медная проводка. Если менять кафель в ванной вы не собираетесь, то проводку придется пускать поверх него. Чтобы максимально спрятать провод, можете отправить его в специальный короб из пластика. Крепление агрегата начинается после того, как он будет подключен к сети электроснабжения.

Устройство вентиляционного канала

Для частных домов система вентиляции устроена просто: канал в виде труб выводится на крышу или осуществляется присоединение к вытяжке. Если дом из дерева, то даже такая вентиляция не требуется. Ведь стены при этом способны «дышать», потому легко пропускают воздух в помещение.

Для квартир ситуация усложняется тем, что в подъезде все подсоединены к единому вентиляционному каналу. Чем ниже расположение квартиры, тем большая вероятность, что канал быстрее засорится.

Вентиляционный канал в стене

При засорении канала необходимо обеспечить принудительную вентиляцию. Такая искусственная вентиляция обеспечивается за счет установки в помещении вентилятора. Он встраивается в систему воздухообмена (отверстие вентиляционной шахты). При выборе вентилятора необходимо учитывать тот фактор, что устройство будет эксплуатироваться при условиях повышенной влажности.

Принудительная вентиляция в жилом доме

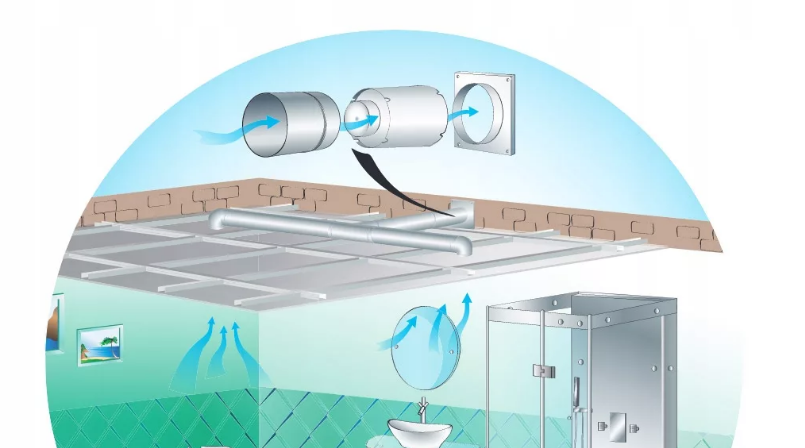

Установка вентилятора в вентиляционный канал

Перед тем как окончательно монтировать устройство на его место в канал вентиляции, важно убедиться, что все необходимые провода подведены. Чаще всего кабель прокладывают в стене напрямую от распределительной коробки

При подключении важно совместить фазу на клемме и на проводе. Если устанавливается канальный вентилятор с таймером, то необходимо подключить третий, сигнальный, провод

Для монтажа необходимо демонтировать декоративную панель, закрывающую воздуховод. Если фиксировать устройство предполагается с помощью саморезов, необходимо предварительно просверлить отверстия в стене под дюбели.

Затем следует забить дюбели в стену, установить прибор и в конце закрутить саморезы в подготовленное для них место. Второй вариант крепления устройства – с использованием специального клея или герметика.

Крепление получается не таким надежным, зато оно более простое.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Виды вентиляционных систем

Где бы ни устанавливалась вентиляция (система для качественного воздухообмена в замкнутых пространствах), необходимо знать, по каким параметрам она различается. Опираясь на возможности той или иной системы и ее модификации, можно самостоятельно сделать вентиляцию в ванной комнате и в туалете, независимо от того, раздельный это санузел или совмещенный.

По способу воздухообмена вентиляция бывает естественной и принудительной.

Естественная вентиляция

В обязательном порядке устанавливается в многоквартирных домах и должна быть учтена при проектировании и строительстве частного дома.

Неотъемлемым элементом системы естественной вентиляции являются вытяжные каналы, установленные в санузлах и на кухне жилых помещений.

Этапы воздухообмена при естественной вентиляции

При хорошей тяге загрязнённый влажный воздух из санузла по вентканалам вытягивается за пределы жилого помещения.
Свежий воздух из комнат начинает поступать через специальные отверстия в дверях либо щели между ними и полом.
В само жилое помещение приток воздуха происходит посредством вентиляции через окна, во время открытия входных дверей, либо через специально предусмотренные для этого клапаны.

При нарушении одного из этапов данной цепи полноценное функционирование естественной вентиляции будет невозможно.

Возможные причины нарушения работы естественной системы воздухообмена:

Засорённые вентиляционные каналы и, как следствие, слабая тяга.
Отсутствие необходимых каналов для притока воздуха в ванной и туалете.
Использование современных, герметичных, не дышащих материалов и конструкций (окна, двери, отделка), не дающих свободно поступать воздушным массам извне в комнаты жилого помещения.
Возникновение эффекта обратной или слабой тяги (при изменении погодных условий, малой разнице температуры воздуха в помещении и на улице, выравнивание давления и плотности воздушных масс).

Конструкцию естественной вентиляционной системы, установленной в многоэтажных домах, нельзя изменять, но можно усовершенствовать, повысив её эффективность.

Принудительная вентиляция (искусственная)

Циркуляция воздуха происходит с применением механических аппаратов — вентиляторов, увеличивающих скорость движения воздушного потока в замкнутых пространствах.

Вентилятор разреживает плотный воздух внутри санузла, втягивая часть его в вентканал, на входе которого установлен. Как результат, происходит естественный приток воздуха из жилых комнат.

Возможные причины нарушения работы принудительной системы воздухообмена:

Неправильно подобранный вентилятор по мощности.
Отсутствие подачи электроэнергии.

Вентиляционные системы разделяются по назначению:

Вытяжная	Приточная	Смешанная
Поток вытягивается вентилятором	Поток вытягивается естественным путём	Поток вытягивается вентилятором
Естественный приток воздуха	Воздух в комнаты нагнетается вентилятором	Воздух в комнаты нагнетается вентилятором
1 вентилятор	1 вентилятор	2 вентилятора

По конструкции различают 2 типа вентиляционных систем: канальную и бесканальную.

Канальная вентиляция – воздух движется по вентиляционной системе в специально оборудованных каналах (трубах, коробах, вентиляционных шахтах).

Бесканальная вентиляция – вытяжка осуществляется через отверстия в стенных проёмах или потолке, воздух вытягивается либо из одного помещения в другое (из ванной в туалет), либо сразу на улицу или в чердачное помещение.

Обратный клапан на вентилятор в ванную — нужен или нет

Также есть вентиляторы для вытяжки со встроенным обратным клапаном. Иногда эта опция полезна — при возникновении обратной тяги он не даст воздуху из вентсистемы попасть в помещение. Но такие модели все-таки не очень популярны. Дело в естественной вентиляции. В большинстве квартир и домов предусмотрена естественная вентиляция. Устанавливая вентилятор в вентканал, мы значительно ухудшаем вывод отработанного воздуха естественным способом — за счет разницы давления и тяги. Установка вентилятора с обратным клапаном ситуацию еще больше ухудшает. В этом случае принудительное побуждение (при помощи вентилятора) должно работать круглосуточно.

Какой вентилятор для ванной лучше — с обратным клапаном или без — решать вам

Если вы решили ставить обратный клапан, не обязательно он должен идти в одном корпусе. Его всегда можно установить отдельно — в канале перед вентилятором.

Монтаж вентилятора с таймером

Самое лучшее время для установки вентилятора – капитальный ремонт в ванной комнате. Дело в том, что во время монтажа необходимо будет прокладывать проводку.

Если на стенах и на полу уже положен кафель, то устройство подключается с помощью внешней проводки. Она размещается в специальных пластиковых коробах, которые клеем или саморезами крепятся к поверхностям.

Монтаж вентилятора с таймером в ванной комнате можно провести самостоятельно. Работа не займет много времени.

Главное — внимательно следовать рекомендациям специалистов и соблюдать правила безопасности.

Подключение к электросети

В распределительную коробку необходимо завести кабель питания. Двужильный провод прокладывается от выключателя к коробке. Тройной кабель проводится от выключателя к осветительным приборам.

А четырехжильный шнур подсоединяется к вентилятору. Провод питания таймера зачищается и скручивается с нолем и фазой светильника.

После монтажа система тестируется. Потом провода аккуратно укладываются в распределительную коробку.

Порядок установки настенного устройства

Настенный вентилятор с таймером монтируется перед выходом вентиляционного отверстия. В том случае, если возникнет необходимость установить устройство на расстоянии от стены, можно воспользоваться дополнительным воздуховодом.

А для того чтобы скрыть конструкцию от посторонних глаз, ее можно проложить в свободном пространстве над подвесным потолком.

Что касается выбора высоты, то верхний край вентилятора должен располагаться на расстоянии 5 сантиметров от потолка. Крепление комплектующих осуществляется с помощью саморезов или жидких гвоздей.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Когда нужен вентилятор с таймером

Вентиляционные системы необходимы во всех жилых и общественных зданиях. Они функционируют благодаря естественному притоку воздушных масс.

Но со временем каналы вентиляционных шахт загрязняются, и система перестает справляться с поставленными перед ней задачами.

Определить ухудшение циркуляции воздуха можно по следующим признакам:

запотевание стеклянных поверхностей;
наличие в помещении неприятного постороннего запаха;
появление на стенах и на предметах интерьера конденсата.

Если хоть один признак будет обнаружен, то следует позаботиться о покупке и установке специального климатического оборудования. Лучше всего подходит для ванной комнаты вентилятор с таймером.

Устройство успешно справляется с проветриванием влажных помещений. Вентилятор с таймером также можно устанавливать и в туалет.

Устройство нормализует уровень влажности в комнате и предотвратит появление грибков и плесени.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером

Как подключить устройство с таймером

Автоматические вытяжки с вентилятором и таймером обойдутся вам намного дороже, зато их удобно использовать. В санитарном узле это оптимальный вариант. Работа устройства такова – они работают единовременно с освещением, но спустя время (когда истекает заданный промежуток) отключаются. Устройство будет активно удалять излишнюю влагу и запахи после того, как вы выйдете из санузла, а выключится аккурат через определенный временной отрезок автономно. Чтобы грамотно монтировать это устройство с отсчетом времени собственноручно, нужно 4 провода. Этот вентилятор оснащен 4 контактами. Монтаж производят по такой схеме подключения проводов – L является кабелем с коробки, Lt – провод через выключатель света, N «ноль» и последний – заземление в подготовленное под него гнездо на устройство.

Вытяжки с датчиками

Монтаж прибора, который определят влажность и реагирует на малейшее движение, самый простой. Такие приборы работают автономно в отверстии какого-то участка жителей квартиры. Для санитарного узла рекомендовано монтировать устройство, реагирующее на влагу, а в туалете он будет «откликаться» на движение. Первый будет самостоятельно активироваться и функционировать, пока влагопоказатель не достигнет установленной отметки. Более того, такое устройство будет вытягивать не только излишнюю влагу, но и неприятные ароматы. Механизм, реагирующий на движение, сам активируется и работает на площади досягаемости. Когда человек войдет в место действия, устройство активируется, а после отключается с установленной задержкой по времени. Как установить вытяжной вентилятор в ванной? Монтировать прибор в комнате нетрудно – фазу, заземляющий кабель и «ноль», а если заземления нет, то лишь два провода подключают напрямую от распаянного короба до вытяжки.

Подготовительный этап

Монтаж вытяжного вентилятора является несложной работой, которую можно правильно произвести собственноручно:

Вентилирование санитарного узла будет эффективным, если между дверью и порогом есть маленький зазор, или же на дверях будут прорези.
Шахта для воздуха не должна быть забита, требуется проверить, есть ли в ней движение воздуха.
Монтаж производится лишь после подключения механизма к электрической сети.
Иногда требуется расширять отверстие для устройства, а если оно больше, чем требуется – туда вставляют в качестве уплотнителя пластиковую трубку или прокладку из этого же материала. После пустоты требуется заполнить специальной монтажной пеной.
Требуется проверить, прикрывает ли решетка из пластика область с отсутствующей отделкой, а если нет – стоит ошпаклевать и подкрасить такие стеновые участки.

Рассчитать диаметр вентилятора стоит с учетом, что стоит оставить от 0.5 до 1 см по окружности для надежного закрепления при помощи уплотнителя, монтажной пены или герметика. К устройству предварительно подводят питание, подойдут любые от выключателя и освещения. Проще всего, если электрокабели питания будут заранее размещены в вентиляционном воздуховоде при укладке плиточного материала. Применяют еще и наружную проводку.

Размещение вентиляционного канала

Обычно при установке вентилятора не нужна дополнительная система для отведения воздуха. С проветриванием отлично справится осевой радиальный вентилятор, который устанавливают на нишу вытяжного отвода воздуха. Такой метод его размещения и установки имеет место быть, если шахта расположена сразу за стенкой санузла, который бывает совмещен с туалетом. Большинство домов оснащены лишь пассивной вентиляцией, дырой в стене санитарного узла, которая ведет в туалет. Из него воздуховод будет идти к магистральному каналу для вентиляции. В этом случае часто в туалете делают активное вентилирование (вентилятор подключают к электрической сети), а в ванной комнате лишь пассивную.

Если туалет и ванная разделены, но оснащены отдельными отверстиями, которые выходят в общую шахту, то наилучшим вариантом будет монтаж канального вентилятора. Его стоит поставить на шахтном сегменте, где скрепляют воздуховоды из обеих комнат. Когда канал вентиляции расположен через одно или даже больше помещений, то нужно подвести его в саму комнату посредством гофрированных или пластиковых алюминиевых коробов для вентиляции. Теперь вы знаете, где правильно установить вытяжной вентилятор в ванной комнате, причем сам процесс описан ниже.

В заключение

При самостоятельном монтаже системы вентиляции в доме важно знать, как правильно подключить вентилятор в ванной комнате и в туалете к выключателю света или автономно. Это устройство обеспечит вывод излишней влаги и приток свежего воздуха, уменьшит риск образование плесени, а также защитит предметы от образования ржавчины

Нормализация микроклимата окажет благоприятное воздействие на самочувствие человека

Это устройство обеспечит вывод излишней влаги и приток свежего воздуха, уменьшит риск образование плесени, а также защитит предметы от образования ржавчины. Нормализация микроклимата окажет благоприятное воздействие на самочувствие человека.

Но для того чтобы воздухообмен в помещении был эффективен, важно не только правильно выбрать сам вентилятор, но и подобрать соответствующую схему подключения, а также обеспечить грамотный монтаж всей системы
