Расшифровка маркировки и технические характеристики кабеля ввгнг(а)

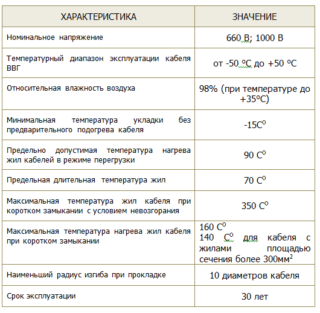

Технические характеристики кабеля ВВГ

Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

• Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
• Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
• Изгибать можно с ограничениями: ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
• с многожильными — 7,5 радиусов (за счет большей гибкости). Есть плоские варианты (двух и трехжильные)

Допустимая температура нагрева проводников:

• при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.

при нормальной эксплуатации +70°C
в режиме перегрузки +90°C.
Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм² до 240 мм². В продаже обычно находятся проводники с жилами до 35 мм², остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм² и 1 на шаг меньше 2,5 мм²). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жил	Длительно допустимы ток
с двумя основными жилами	с тремя основными жилами	с четырьмя основными жилами
1,5 мм²	24 А	21 А	19 А
2,5 мм²	33 А	28 А	26 А
4 мм²	44 А	37 А	34 А
6 мм	56 А	49 А	45 А
10 мм	76 А	66 А	61 А
16 мм	101 А	87 А	81 А
25 мм	134 А	115 А	107 А
35 мм	208 А	177 А	165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Соединение кабелей ВВГ между собой

Прежде чем перейти к процедуре соединения кабеля ВВГ, следует помнить, что это достаточно опасное и ответственное мероприятие. Поэтому осуществлять подобную процедуру должны электромонтажники или иные специалисты в области электропроводки.

Выполнение должно быть осуществлено в соответствии со следующими требованиями:

1. Значение переходного сопротивления частей соединений не должно превышать уровня сопротивления отрезка токопроводящей жилы.
2. Место стыковки нужно максимально обезопасить от влаги.
3. Защитите зону контакта от воздействия механического характера.
4. Выберите правильное муфтовое соединение. Они не только дают гарантию надёжного крепления, но также обеспечивают герметичность и защиту. Муфты могут быть прорезиненные или пластмассовые.

Монтажные работы включают в себя следующие виды деятельности:

1. Для начала наденьте резиновые перчатки и осуществите разделку концов кабеля ВВГ.
2. Следующим этапом нужно провести соединение кабелей или же их окольцовывание в случае, если помещение влажное. Окольцовка делается при помощи специальной воронки или же фарфоровой втулки. К окольцовке предъявляют свои обязательные требования. Например, герметизация изоляционного покрытия, а также своевременный вывод наружу токопроводящей силы.
3. Следующим этапом осуществляется сборка выбранного заранее муфтового соединения.
4. После того как конструкция получила форму, необходимо провести заземление оболочки и брони.
5. Затем защитный слой нужно залить специальной эпоксидной массой или компаундом.

На данном этапе провод нужно оставить до момента высыхания верхнего слоя. На это уйдет от нескольких часов и до нескольких суток.

Структура

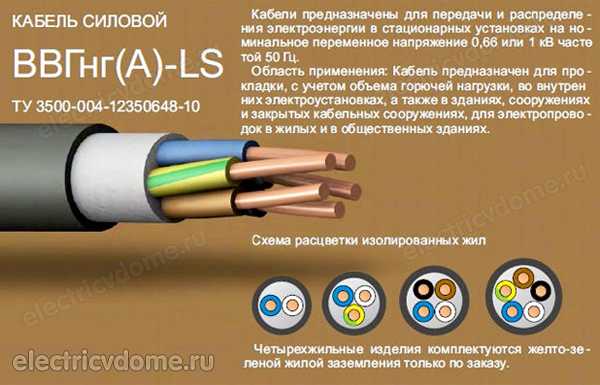

Кабель ВВГнг-LS передает и распределяет электроток в устройствах, имеющих постоянный тип тока. Особенность проводникового элемента в повышенной защите от горения. Провод имеет в себе шесть жил, максимальное сечение которых достигает 240 квадратных миллиметров. Допустимый ток равен 70 ампер. Максимальный вес равен двум тоннам на километр, а минимальный — ста двенадцати килограммам. Цена зависит от того, какие характеристики имеет продукт, в частности от количества жил с общим объемом.

Вам это будет интересно Высоковольтные ЛЭП

Обратите внимание! Разрабатывается данный кабель по условиям пожарной безопасности. Главной особенностью их является снижение дыма во время пожара

Температура при работе варьируется от −50 до +50 градусов. Время работы примерно 30 лет. Кабель используется в сетях, имеющих переменный ток до тысячи вольт при 50 гц частоте. Он применяется в сооружениях в лотках и коробах.

Схематичная кабельная структура

Виды кабеля марки ВВГ

Для различных задач придуманы следующие виды силового ВВГ-кабеля:

• ВВГнг, расшифровка — негорючий;
• ВВГнг ls, расшифровка маркировки — без образования дыма и газа при возгорании;
• ВВГнг FRLS — устойчив к высоким температурам;
• ВВГ п — плоский по форме;
• ВВГнг (а) — пожароустойчивый.

У каждого из этих видов есть особые теххарактеристики.

1. У ВВГнг характеристики отличаются своей универсальностью. Медный силовой провод совместим с монтажом в воде, на суше, на высоте до 4300 м, в сухих и влажных помещениях. Не распространяет горения. Расшифровка ВВГнг — “винил/винил/голый/негорючий”. Количество жил — от 1 до 6, если их больше двух, производят скручивание.
2. Для кабеля ВВГнг Is технические характеристики немного отличаются. Дело в том, что он создан для мест с особо высокой вероятностью возгорания. Для ВВГнг Is расшифровка маркировки выглядит так: вининл/винил/голый/негорючий/низкий уровень дыма (ls, или “Low Smoke” в переводе с англ. означает “мало дыма”). У него еще есть подвид ВВГнг A Is с такой расшифровкой: (А) — категория нераспространения горения по ГОСТу. Отличия — допустимо прокладывать в пучках, форм-фактор может быть круглым, треугольным, плоским. В кругложильной проводке этого типа используется девулканизированная резина и заполнитель без галогенов + оболочка с антипиреновыми свойствами. Предельная температура токоведущих жил при коротком замыкании составляет +400⁰С.
3. ВВГнг FRLS — то же самое, что и НГ, только на английском. FRLS означает Fire Resistance Low Smoke, то есть “огнестойкий с малым количеством дыма”.

Обратите внимание на испытания горючести различных проводов ВВГ. Еще один интересный тест разных кабелей:

Еще один интересный тест разных кабелей:

Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

В таблице ниже представлено сравнение технико-эксплуатационных характеристик основных разновидностей кабеля ВВГ:

Читать также: Как называется кислота для пайки

Сравниваемый параметр	ВВГ	ВВГнг	ВВГнг-LS
Допустимое напряжение, В	660	660	1000
Частота, Гц	50	50	50
Число токоведущих жил	1-5	1-5	1-5
Сечение жил, кв. мм	1,5-240	1,5-240	1,5-240
Срок эксплуатации	10 лет – в закрытой комнате, 5 лет – на улице под навесом	30	30
Заполнение	отсутствует	отсутствует	пластикат
Не распространяет огонь	одиночный монтаж	одиночная или групповая прокладка	одиночная или групповая прокладка
Возможность эксплуатации в сложных условиях	допустима	допустима	допустима

Подводя итог, отметим, что медный провод ВВГнг-LS – лучший вариант для эксплуатации в жилых помещениях или офисах, где постоянно трудятся люди. Модификация ВВГнг, хоть и отвечает многим требованиям пожарной безопасности (в том числе не распространяет огонь при групповом монтаже), но в идеале должна использоваться лишь при наружной установке или в стационарном оборудовании, расположенном за пределами зданий. Это касается даже промышленных объектов. Стандартный ВВГ выделяет много дыма и токсичных веществ, что будет фатальным для человека и изготавливаемой продукции.

Желание сэкономить при подключении различных бытовых приборов или прокладке электропроводки нередко приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать ненужных трат? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Конструктивные особенности и технические характеристики

Технические характеристики ВВГ

При рассмотрении особенностей состава кабельной продукции важно знать, что она классифицируется по следующим основным признакам:

• реальные условия прокладки и эксплуатации;
• количество и сечение жил кабеля ВВГ;
• степень защиты от разрушающих факторов.

В соответствии с первым из них эти изделия подразделяются на образцы, предназначенные для монтажа внутри помещений или снаружи (на открытом воздухе).

В случае их наружной прокладки обязательно использование специальных защитных конструкций: металлических рукавов, а также стальных труб или лотков.

По числу входящих в них медных изолированных проводников, бывают двух, трех, четырех, 5-ти и 6-ти жильными. Сечение варьируется в широких пределах (от 1,5 до 250 кв. мм).

При описании характеристик кабельной продукции помимо уже перечисленных показателей обязательно упоминается предельно допустимый ток, приходящийся на одну жилу. Его величина соответствует значению характерного для ВВГ сечения с поправкой на количество проводников. По степени защиты эти изделия представлены образцами в обычном исполнении и проводами, отличающимися повышенной устойчивостью к разрушающим воздействиям.

Срок службы изделий этого класса, согласно действующему ГОСТу, составляет не менее 30-ти лет. Иногда в характеристиках указывается длина кабеля, хранящегося в стандартных круглых бухтах.

Где используется кабель марки ВВГ-Пнг(А)

Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках при номинальном переменном напряжении до 1 кВ включительно номинальной частотой 50 Гц или при постоянном напряжении до 1,5 кВ.

Область применения кабеля ВВГ-Пнг

Кабель подходит для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3:

• зданиях детских дошкольных образовательных учреждений;
• специализированных домов престарелых и инвалидов;
• больниц;
• спальных корпусах образовательных учреждений интернатного типа и детских учреждений;
• гостиниц;
• общежитий;
• спальных корпусов санаториев и домов отдыха общего типа;
• кемпингов;
• мотелей;
• пансионатов;
• для зрелищных, клубных, спортивных сооружений;
• зданий организаций по обслуживанию населения, метрополитенов;
• для объектов использования атомной энергии вне гермозоны АС.

На что обратить внимание при покупке

При большом выборе продукции не составит особого труда более точно выбрать проводку необходимого диаметра для обеспечения работы электроприборов определённой мощности, что позволит сэкономить деньги при проектировании и монтаже проводки.

При покупке изделия следует тщательно проверить качество изоляции изделия. Кабель должен иметь гладкий срез с изоляцией, надёжно обхватывающей жилы. Материал оболочки не должен иметь подтёков или признаков высыхания, то есть он должен быть эластичным без трещин.

Для получения полной информации о продукте следует ознакомиться с сертификатом соответствия, а затем опираться на технические данные. Исходя из условий эксплуатации, вместе с проводами следует приобрести и необходимую фурнитуру, обеспечивающую дополнительную защиту при прокладке кабеля.

Самостоятельно отличить силовые кабели не всегда легко даже специалисту, ведь они очень схожи внешне и по своему внутреннему устройству. Именно поэтому производители всегда ставят маркировку на защитную оболочку. Но технические особенности есть у каждого типа провода. Они касаются эксплуатации, установки, свойств и даже срока годности.

Перечень основных характеристик

Несмотря на широкую номенклатуру кабельной продукции и разницу между ее модификациями, существуют общие параметры, описывающие технические и эксплуатационные характеристики. В первую очередь к таковым относятся размеры:

1. Количество токоведущих частей и их сечение (указывается в мм2). Это довольно важный параметр, информация о котором вносится в маркировку, например: 3х10, 4х1, 5х1 и т.д.
2. Толщина общей изолирующей оболочки (мм).
3. Толщина изоляции жил (мм).
4. Ø токопроводящих элементов без изоляции (мм).
5. Ø наружный (мм).

К электрическим характеристикам относятся: пропускная способность, удельное, а также индуктивное сопротивление.

При проектных и монтажных работах будет полезно знать такие свойства кабеля, как радиус изгиба (указывается в диаметрах) и массу (из расчета кг/км).

Что касается эксплуатационных характеристик, то к таковым относятся:

• Максимальная допустимая температура (краткосрочно и длительно).
• Диапазон температуры эксплуатации.
• Допустимая влажность и т.д.

Ниже приведена таблица с основными характеристиками различных марок медных трехжильных кабелей.

Таблица 1. Основные параметры трехжильных кабелей ВВГнг

Число ТПЖ и их сечение (мм)	Толщина внешней изоляции (мм)	Толщина изоляции ТПЖ (мм)	Ø ТПЖ (мм)	Ø кабеля (мм)	RТПЖ (Ом/км)	Вес кабеля (кг/км)
3х1,5	1,50	0,80	1,48	9,70	12,10	140,0
3х2,5	1,50	0,80	1,88	10,50	7,41	182,0
3х4,0	1,50	1,0	2,38	12,50	7,41	268,0
3х6,0	1,50	1,0	2,88	13,50	3,08	344,0
3х10,0	1,50	1,0	3,67	15,30	1,83	491,0

Технические параметры

При аварийной работе, рабочая температура не должна быть выше 85 градусов. При этом, общее количество часов при высокой температуре будет 1000.

Маркировка ВВГ нг

ВВГнг характеристики изделия:

Допустимая влажность воздуха	Не выше 95%
Максимальная гарантия	3 года
Испытательное напряжение	3 кВ
Максимальная допустимая температура провода	85 градусов
Максимальное разрешенное напряжение	0.68 кВ
Прокладка при температуре окружающей среды	От −15 до 10 градусов
Радиус загиба изделия	8 наружных диаметров
Разрешенная минимальная и максимальная температуры	От −50 до 70 градусов
Критическая температура провода при КЗ	180 градусов

Существует также подвид кабель ВВГнг hf с техническими характеристиками как указаны выше, но с более низкой температурой функционирования. От −45 до 40 градусов.

Соединение кабелей ВВГ между собой

Прежде чем перейти к процедуре соединения кабеля ВВГ, следует помнить, что это достаточно опасное и ответственное мероприятие. Поэтому осуществлять подобную процедуру должны электромонтажники или иные специалисты в области электропроводки.

Выполнение должно быть осуществлено в соответствии со следующими требованиями:

1. Значение переходного сопротивления частей соединений не должно превышать уровня сопротивления отрезка токопроводящей жилы.
2. Место стыковки нужно максимально обезопасить от влаги.
3. Защитите зону контакта от воздействия механического характера.
4. Выберите правильное муфтовое соединение. Они не только дают гарантию надёжного крепления, но также обеспечивают герметичность и защиту. Муфты могут быть прорезиненные или пластмассовые.

Монтажные работы включают в себя следующие виды деятельности:

1. Для начала наденьте резиновые перчатки и осуществите разделку концов кабеля ВВГ.
2. Следующим этапом нужно провести соединение кабелей или же их окольцовывание в случае, если помещение влажное. Окольцовка делается при помощи специальной воронки или же фарфоровой втулки. К окольцовке предъявляют свои обязательные требования. Например, герметизация изоляционного покрытия, а также своевременный вывод наружу токопроводящей силы.
3. Следующим этапом осуществляется сборка выбранного заранее муфтового соединения.
4. После того как конструкция получила форму, необходимо провести заземление оболочки и брони.
5. Затем защитный слой нужно залить специальной эпоксидной массой или компаундом.

На данном этапе провод нужно оставить до момента высыхания верхнего слоя. На это уйдет от нескольких часов и до нескольких суток.

Расшифровка и виды

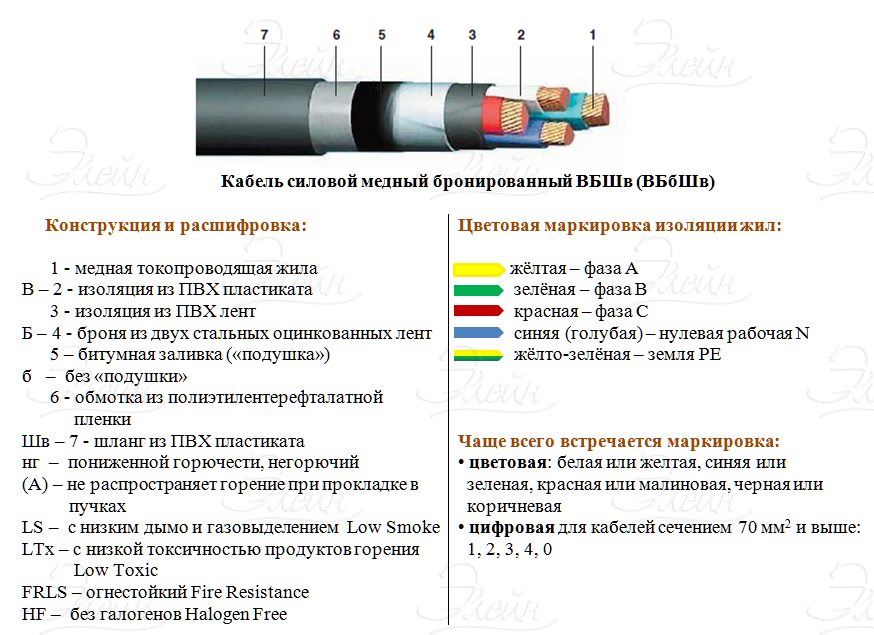

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

• ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
• ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.
• ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.
• ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
• ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
• ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Технические характеристики кабеля ВВГ

Об особенностях  использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

• Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
• Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
• Изгибать можно с ограничениями:
  • ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;

  • с многожильными — 7,5 радиусов (за счет большей гибкости).

• Допустимая температура нагрева проводников:
  • при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
  • при нормальной эксплуатации +70°C$
  • в режиме перегрузки +90°C.
• Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм2 до 240 мм2. В продаже обычно находятся проводники с жилами до 35 мм2, остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль».  Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм2 и 1 на шаг меньше 2,5 мм2). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жил	Длительно допустимы ток
	с двумя основными жилами	с тремя основными жилами	с четырьмя основными жилами
1,5 мм2	24 А	21 А	19 А
2,5 мм2	33 А	28 А	26 А
4 мм2	44 А	37 А	34 А
6 мм	56 А	49 А	45 А
10 мм	76 А	66 А	61 А
16 мм	101 А	87 А	81 А
25 мм	134 А	115 А	107 А
35 мм	208 А	177 А	165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Таблица соотношения веса кабеля к длине

В таблице соотношения веса кабеля к длине представлена вся информация для расчёта массы.

Кабель ВВГнг (количество жил / сечение в мм)	Вес при напряжении, 660 В / 1 км	Вес при напряжении 1000 В / 1 км
1×1,5	41 кг	46 кг
1×2,5	52 кг	57 кг
1×4	72 кг	80 кг
1×6	93 кг	102 кг
1×10	143 кг	146 кг
1×16	229 кг	234 кг
1×25	327 кг	332 кг
1×35	424 кг	430 кг
1×50	557 кг	564 кг
1×70	773 кг
1×95	1037 кг
1×120	1290 кг
1×150	1608 кг
1×185	2010 кг
1×240	2593 кг
2×1,5	75 кг	85 кг
2×2,5	98 кг	122 кг
2×4	152 кг	171 кг
2×6	196 кг	216 кг
2×10	300 кг	307 кг
2×16	451 кг	458 кг
2×25	668 кг	679 кг
2×35	867 кг	879 кг
2×50	1163 кг	1177 кг
2×70	1607 кг
2×95	2150 кг
3×1,5	96 кг	122 кг
3×2,5	142 кг	156 кг
3×4	200 кг	224 кг
3×6	263 кг	289 кг
3×10	411 кг	421 кг
3×16	628 кг	638 кг
3×25	939 кг	954 кг
3×35	1229 кг	1246 кг
3×50	1653 кг	1672 кг
3×1,5+1×1	127 кг	143 кг
3×2,5+1×1,5	166 кг	183 кг
3×4+1×2,5	235 кг	260 кг
3×6+1×4	315 кг	347 кг
3×10+1×6	479 кг	499 кг
3×16+1×10	761 кг	773 кг
3×25+1×16	1126 кг	1145 кг
3×35+1×16	1435 кг	1455 кг
3×50+1×25	2006 кг
3×70+1×35	2710 кг
3×95+1×50	3667 кг
3×120+1×70	4598 кг
3×150+1×70	5460 кг
3×185+1×95	6829 кг
3×240+1×120	8785 кг
4×1,5	132 кг	148 кг
4×2,5	175 кг	193 кг
4×4	251 кг	281 кг
4×6	333 кг	366 кг
4×10	526 кг	539 кг
4×16	830 кг	847 кг
4×25	1217 кг	1236 кг
4×35	1625 кг	1647 кг
4×50	2153 кг	2178 кг
4×70	3058 кг
4×95	4143 кг
4×120	5109 кг
4×150	6248 кг
4×185	7709 кг
4×240	9998 кг
5×1,5	161 кг	180 кг
5×2,5	214 кг	235 кг
5×4	309 кг	348 кг
5×6	414 кг	453 кг
5×10	655 кг	671 кг
5×16	1037 кг	1058 кг
5×25	1553 кг	1577 кг
5×35	2043 кг	2070 кг
5×50	2723 кг	2753 кг
5×70	3850 кг
5×95	5142 кг
5×120	6397 кг
5×150	7946 кг
5×185	9647 кг
5×240	12275 кг

Вам это будет интересно Выбор акустического кабеля

Типы ВВГнг

Выше рассмотрен кабель ВВГнг, его характеристики, обозначение. Рассчитать массу провода можно по справочнику, благодаря формуле, по онлайн-калькулятору. В таблице рядом с типом кабеля указана точная масса.

Цветовая маркировка проводников

Раньше она не производилась. Цветовое обозначение облегчает монтаж и обеспечивает защиту от поражения электрическим током. Поэтому ГОСТ 50462-2009 устанавливает его обязательное наличие. В некоторых случаях цветовая маркировка сочетается с буквенным обозначением.

В кабелях каждая жила имеет свой цвет. Нейтраль всегда синяя (голубая), а провод заземления — желто-зеленый. Фаза может иметь разную расцветку, но предпочтительными являются черный, коричневый и серый.

По функциональному назначению в многожильных кабелях общепринятыми считаются расцветки в соответствии со следующей таблицей:

Количество жил	Цвета изоляции
Серый	синий	коричневый	черный	желто-зеленый
2	х	х
3 вар. 1	х	х	х
3 вар.2	х	х	х
4 вар. 1	х	х	х	х
4 вар. 2	х	х	х	х
5	х	х	х	х	х

Табл. 2

В сети положительного тока положительный полюс всегда обозначается коричневым или красным, а отрицательный — серым (черным) цветами. Средний и заземленные проводники — синие.

Сфера применения

Изделие с ПВХ покрытием в основном имеют назначение в промышленных объектах, разных бытовых областях, так как его параметры отлично для этого подходят. Плотное покрытие делает силовой провод ВВГнг достаточно универсальным при необходимости выполнить передачу электроэнергии по различным техническим установкам.

Провод в разрезе

Изделие типа ВВГнг LS с ПВХ слоем отлично себя проявило при передаче токов с высокой мощностью. Применяя разнообразные установки, можно прокладывать как одиночный, так и многожильный провод, придерживаясь всех правил ГОСТа. Эта модель кабеля имеет высокий класс безопасности, что повышает срок работы в различных погодных условиях.

Вам это будет интересно Разновидности кабелей и проводов

Обратите внимание! При горении кабель почти не выделяет опасный для жизни дым. При изготовлении силового провода, большое внимание уделяют именно внешней изоляции, потому что она защищает жилы от различных воздействий, как механических, так и природных

Почти любой силовой провод типа ВВГнг LS редко используется при обычной прокладке электрической сети в жилых помещениях. В основном их применяют на заводах, предприятиях или в деревянных домах.

Конструкция ВВГ нг ls

В основном кабели ВВГнг LS применяются на территориях с повышенными указаниями, касающихся пожарной безопасности. Можно прокладывать как одиночно, так и совместно с другими. Но для этого понадобится клеммник, чтобы провода не соприкасались.

Можно выполнять подземную прокладку (туннели, рвы, траншеи) либо по воздуху. Для последнего варианта необходимо устанавливать опоры, чтобы кабель не провисал под своей массой.

Условия хранения и перевозки кабеля ВВГ-Пнг(А)

Силовые провода сохраняют свои свойства только в том случае, если для них организованы правильные условия хранения. Как правило, изделия поставляются на металлических или деревянных барабанах.

Вам это будет интересно Особенности монтажного провода

Как хранить и перевозить провод

Чтобы они не теряли своих свойств, требуется соблюдение определенных правил:

• катушки с проводами могут размещаться только в вертикальном положении, то есть их ось находится горизонтально земле;
• на каждой из катушек должна присутствовать маркировка, предусмотренная заводом-производителем, в которой есть информация о дате выпуска кабеля;
• провода, по которым предполагается пропускать ток с напряжением более 6 кВ, поставляются только с протоколом испытаний на соответствие действующим нормам.

Обратите внимание! В процессе хранения нельзя ремонтировать барабан с использованием гвоздей. Забивание крепежа может привести к повреждению изоляционного слоя проводника

Катушка не может быть использована, если визуально обнаружена ее деформация. В этом случае необходимо перематывать провод и исследовать его на наличие дефектов.

Производители

С каждым годом на рынке появляется все больше производителей кабельной продукции. Но опытные мастера рекомендуют обращаться к предприятиям, которые работают свыше 10 лет и имеют положительные отзывы. Ниже представлен список лидирующих фабрик на Российском рынке.

ООО «ГК «Севкабель»

Это один из первых кабельных заводов в России. Завод был основан еще в 1879 году немецким ученым. Предприятие выпускает более 25000 тысяч видов кабелей. Фабрика имеет безупречную репутацию.

ООО «Сарансккабель»

Фабрика была основана в 1950 годах. В 2010 году на предприятии произошла модернизация. Ассортимент пополнился новыми моделями кабелей. Также у них есть испытательный центр кабельной продукции.

Хранение в помещении

ООО «ЭМ-КАБЕЛЬ»

Завод с филиалами в разных точках страны. Производят модели кабелей с различно защитой от плесени, грибков и насекомых. Быстрая доставка и индивидуальный подход к каждому клиенту. Имеют высокий рейтинг по стране.

ООО «КЗ «Эксперт-Кабель»

Фабрика основана относительно недавно, весной 2014 года. Одна из молодых, но хорошо зарекомендованных на Российском рынке.

Ассортимент пока не такой большой, но обладает высоким качеством. Кабели изготавливают по новейшим технологиям. Также осуществляют доставку в любой уголок мира.

В заключении необходимо отметить, что ВВГнг-LS изделия больше подходят для больших предприятий и промышленных объектов. Перед покупкой желательно ознакомится с вышеупомянутыми фабриками поближе.

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Какие бывают виды кабеля ВВГ?

Аббревиатура расшифровки кабеля несет в себе информацию о его изготовлении. Она информирует, что рекомендуется подключать и каким способом прокладывать, наружным или подземным, где разрешено использовать и какая допустимая температура воздуха рекомендуется.

Обеспечение защиты кабеля от открытого огня создано изготовителями кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ. Ниже дана раскладка модификаций:

• ВВГнг; • ВВГнг FrLs; • ВВГнг Ls; • ВВГнг Hf; • ВВГнг FrHf.

Каждая буква в маркировке и названии имеет расшифровку, ВВГ т, ВВГ нг – это не просто набор букв. Поэтому необходимо ознакомиться с обозначениями.
