Способы и материалы для изоляции мест соединения или разрушения защитного покрытия проводов

С чего начать изучение электротехники

Лучше всего изучать электротехнику на специальных курсах или в учебных заведениях. Кроме возможности общаться с преподавателями, вы можете воспользоваться материальной базой учебного заведения для практических занятий. Учебное заведение также выдаёт документ, который будет необходим при устройстве на работу.

Если вы решили изучать электротехнику самостоятельно или вам необходим дополнительный материал для занятий, то есть много сайтов, на которых можно изучить и скачать на компьютер или телефон необходимые материалы.

Видеоуроки

В интернете есть много видеоматериалов, помогающих овладеть основами электротехники. Все видеоролики можно как смотреть онлайн, так и скачать с помощью специальных программ.

Видеоуроки электрика — очень много материалов, рассказывающих о разных практических вопросах, с которыми может столкнуться начинающий электрик, о программах, с которыми приходится работать и об аппаратуре, устанавливаемой в жилых помещениях.

Основы теории электротехники — здесь находятся видеоуроки, наглядно объясняющие основные законы электротехники Общая длительность всех уроков около 3 часов.

1. Основы электротехники, ноль и фаза, схемы подключения лампочек, выключателей, розеток. Виды инструмента для электромонтажа;
2. Виды материалов для электромонтажа, сборка электрической цепи;
3. Подключение выключателя и параллельное соединение;
4. Монтаж электрической цепи с двухклавишным выключателем. Модель электроснабжения помещения;
5. Модель электроснабжения помещения с выключателем. Основы техники безопасности.

Книги

Самым лучшим советчиком всегда являлась книга. Раньше необходимо было брать книгу в библиотеке, у знакомых или покупать. Сейчас в интернете можно найти и скачать самые разные книги, необходимые начинающему или опытному электромонтёру. В отличие от видеоуроков, где можно посмотреть, как выполняется то или иное действие, в книге можно держать рядом во время выполнения работы. В книге могут быть справочные материалы, которые не поместятся в видеоурок (как в школе — учитель рассказывает урок, описанный в учебнике, и эти формы обучения дополняют друг друга).

Есть сайты с большим количеством электротехнической литературы по самым разным вопросам — от теории до справочных материалов. На всех этих сайтах нужную книгу можно скачать на компьютер, а позже читать с любого устройства.

Например,

mexalib — разного рода литература, в том числе и по электротехнике

электроспец — сайт для начинающих электриков и профессионалов

Библиотека электрика — много разных книг в основном для профессионалов

Онлайн-учебники

Кроме этого, в интернете ест онлайн-учебники по электротехнике и электронике с интерактивным оглавлением.

Это такие, как:

Начальный курс электрика — учебное пособие по электротехнике

Основы электротехники — базовые понятия

Электроника для начинающих — начальный курс и основы электроники

ПВХ изоляция

ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов.
Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.

Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая.
Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом.
Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах. ПВС кабели с медными жилами получили распространения при подключении к сети практически всех бытовых приборов и другой техники малой мощности, их используют для электропроводки в частных домах и квартирах.

Термостойкие провода

Для проведения работ в опасной среде (повышенные температурные условия) используются термостойкие провода. Такая продукция предназначена для работы при прямом воздействии тепла или холода.

Основная жила производится из меди, в качестве изоляции используется силикон. Главное преимущество – при пожаре такой кабель не распространяет огонь и не производит много дыма во время пожара. Силикон не подвергается воздействию кислорода, морской воды, озону.

Кабельная продукция в России широко представлена всевозможными вариациями проводов. На рынке найдутся, как зарубежные, так и отечественные товары, способные удовлетворить запросы любого потребителя.

Используется же кабельная продукция практически во всех отраслях производства.

Как правильно использовать изоляцию проводов

Производственная изоляция проводов и кабеля сертифицирована, следовательно, соответствует качеству и прошла контрольные испытания. Однако со временем могут появиться прорехи в покрытии. В такие моменты, если нет возможности заменить полностью, настает черед ремонта изоляции. Для этого используют изоленту, термотрубки и жидкие диэлектрики. Подбирают способ изолирования в зависимости от вида повреждения:

• потертость основного покрытия устраняется с помощью термоусадки;
• изломы, удлинение и замена вилки изолируются при помощи жидких и термических диэлектриков;
• механические повреждения в больших количествах требуют полной замены провода.

Важно! изоляция проводов применяется и в случае самостоятельной спайки и скрутки сердцевин, однако следует соблюдать меры предосторожности и технику безопасности. Причины повреждений провода:

Причины повреждений провода:

• перетирание при частом использовании;
• воздействие внешних факторов;
• порча домашними питомцами;
• скачки напряжения;
• несоответствие правилам эксплуатации;
• использование некачественных материалов.

Основные требования к безопасному использованию изоляции:

• провода и кабели должны быть обесточены;
• качество изоляционных материалов высокое и соответствует стандартам;
• сердцевина обесточенного провода обезжиривается и очищается непосредственно перед процедурой изоляции;
• способ изолирования соответствует его месту проведения;
• ремонтник должен иметь достаточный опыт и навыки изоляции.

Важно! Не стоит проводить данную процедуру самостоятельно без опыта. Во избежание несчастных и чрезвычайных ситуаций электроизоляцию необходимо доверить профессионалу

Изоляция электрического кабеля — важнейшая составляющая работоспособности энергетических сетей. Правильная защита провода от воздействия внешних факторов вкупе с особенностями монтажа и применения гарантирует долгую и бесперебойную поставку тока. Своевременный ремонт и замена диэлектрических материалов невозможны без знания характеристик, преимуществ и недостатков изолятора вне зависимости от бытового или производственного использования.

Источник

ВВГ кабель

Еще одним из самых распространенных видов кабельной продукции в России считается ВВГ. Он представляет собой силовой кабель с медными изолированными жилами. Роль изоляции играет ПВХ. Из поливинилхлорида производится и оболочка кабеля.

Работает кабель при частоте 50 Гц и рассчитан на номинальное переменное напряжение 1 кВ. Основное предназначение ВВГ – передача и распределение электричества в стационарные агрегаты.

Кабель применяется в:

• Осветительных системах;
• Промышленном технологическом оборудовании;
• На электростанциях;
• В местных сетях.

Возможно применение ВВГ в жилых домах, где он служит электропроводкой. Гибкость кабеля отвечает требованиям 1 или 2-го класса в зависимости от толщины разреза жил. Такой класс гибкости не предусматривает использование кабеля в переносках или проводах, которые подвержены частому сгибанию.

Кабельная продукция ВВГ делится на 2 основные типы:

• ВВГнг – не горящий кабель;
• ВВГнгд – кабель, не поддающийся возгоранию и низким дымовыделением в случае возникновения пожара.

Кабельно-проводниковая продукция ВВГ исполняет свои функции без перебоев при температуре 70 ᵒС. В аварийном режиме максимально допустимая температура 80 ᵒС. При такой температуре кабель способен работать до 8 часов в сутки, но не более 1000 часов за весь срок эксплуатации.

Процесс использования изоленты для формирования защитного покрытия

Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если планируется заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:

1. Выполнить скрутку и спаять.
2. Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
3. На следующем этапе понадобится аккуратно загнуть скрутку, чтобы она расположилась параллельно основному защитному покрытию.
4. Наносится еще один слой изоленты, но уже по направлению к заводской изоляции.
5. Усилием руки прижимается нанесенная изолента, и срезаются излишки материала.

Для восстановления защитного покрытия на цельном проводнике рекомендуется выполнить следующие действия:

1. Производится укладка ленты под углом с захватом части основной изоляции по направлению к другому неповрежденному участку.
2. Далее изолирующий материал наносится в обратном направлении.
3. Изолента тщательно прижимается руками с последующим удалением лишнего материала.

Конструкция провода

Провод может состоять как из одной, так и из нескольких жил, бывает как оголённый, так и с изоляцией. Жилы провода уложены параллельно друг к другу и скручены в пучок. Силовой медный провод часто встречается в составе электрических линий в помещениях, а оголённые варианты используются для передачи энергии в ЛЭП и прокладываются по воздуху.

Конструкция провода напоминает кабельную, однако здесь всё намного проще.

Токопроводящая жила

Выполняет функцию проведения тока. Основные требования: минимальный нагрев, гибкость, устойчивость к поражению коррозией, хорошая электропроводность и невысокая стоимость. Жила гибкого силового провода выполнена в виде проволоки из алюминия или меди, которая характеризуется классами от 1 до 6. Чем выше уровень, тем лучше изделие выдерживает нагрузку на изгиб.

Внешняя изоляционная оболочка

Чтобы купить подходящий силовой провод, стоит заранее определить условия эксплуатации. Продукция без изоляции подходит для прокладки только по воздуху. Наличие оболочки допускает установку в помещениях как открытым, так и закрытым способом.

Внешний слой изготавливается из тех же материалов, что и у кабелей. Стоит отметить, что, независимо от вида оболочки, провода не обладают достаточной герметичностью для размещения в земле или под водой.

Источник

1.2. Классификация и маркировка силовых кабелей

Силовые кабели
удобно классифицировать по номинальному
напряжению, на которое они рассчитаны;
классификационными признаками могут
служить также вид изоляции и конструктивные
особенности кабелей (см. рис. 1.1).

Все силовые кабели
по номинальному рабочему напряжению
можно условно разделить на две группы.
В группу низкого напряжения кабелей
включены кабели, предназначенные для
работы в электрических сетях с
изолированной нейтралью переменного
напряжения 1, 3, 6, 10, 20 и 35 кВ частотой 50
Гц. Эти же кабели могут быть использованы
в сетях переменного напряжения с
заземленной нейтралью и в сетях
постоянного напряжения. Такие кабели
выпускаются в России с бумажной
пропитанной, пластмассовой и резиновой
изоляцией, причем наиболее перспективным
видом изоляции является пластмассовая.

Рис. 1.1. Классификация силовых кабелей

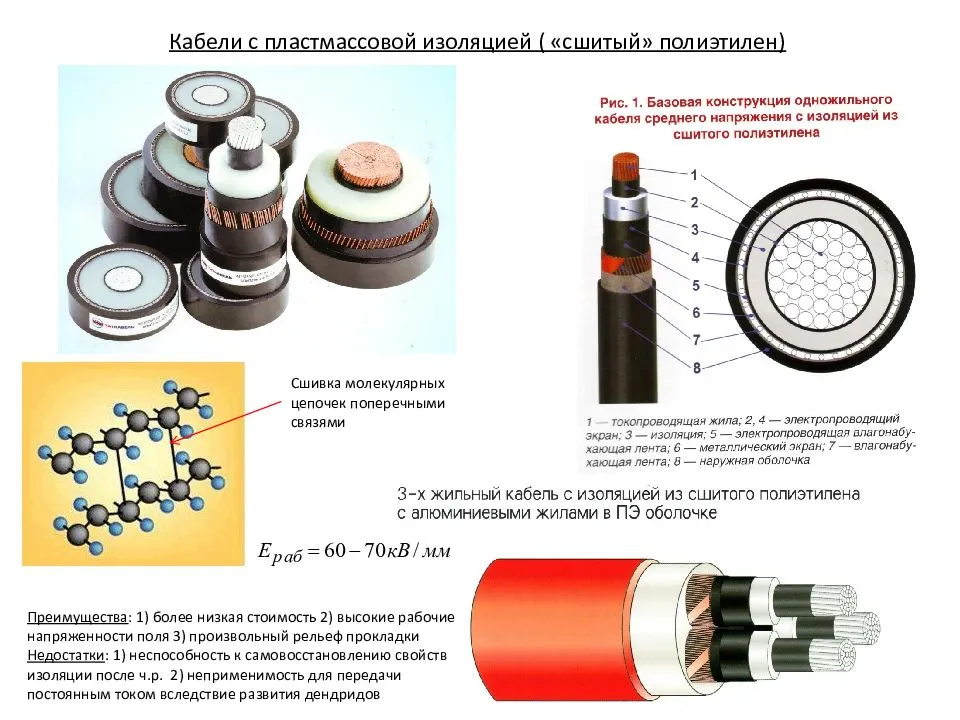

Кабели с пластмассовой
изоляцией более просты в изготовлении,
удобны при монтаже и в эксплуатации.
Производство силовых кабелей с
пластмассовой изоляцией в настоящее
время значительно расширяется. Силовые
кабели с резиновой изоляцией выпускаются
в ограниченном количестве. Кабели
низкого напряжения в зависимости от
назначения выпускаются в одножильном,
двухжильном, трехжильном и четырехжильном
исполнении (рис. 1.2–1.4).

Рис. 1.2. Двухжильные кабели с круглыми
(а) и сегментными (б) жилами

Одножильные и
трехжильные кабели предназначены для
работы в сетях напряжением 1–35 кВ, двух-
и четырехжильные кабели используются
в сетях напряжением до 1 кВ.

Рис. 1.3. Трехжильные кабели с круглыми
(а) и секторными (б) жилами

Четырехжильный
кабель предназначен для четырехпроводных
сетей переменного напряжения. Четвертая
жила в нем является заземляющей или
зануляющей, поэтому ее сечение, как
правило, меньше сечения основных жил.
Однако при прокладке кабелей во
взрывоопасных помещениях и в некоторых
других случаях сечение четвертой жилы
выбирается равным сечению основных
жил.

Рис. 1.4. Четырехжильные кабели

В группу кабелей
высокого напряжения включены кабели,
предназначенные для работы в сетях
переменного напряжения 110, 220, 330, 380, 500,
750 кВ и выше, а также кабели постоянного
напряжения
кВ и выше. Основная масса кабелей высокого
напряжения в России в настоящее время
изготовляется с пропитанной маслом
бумажной изоляцией – это маслонаполненные
кабели низкого и высокого давления.
Высокая электрическая прочность изоляции
этих кабелей обеспечивается избыточным
давлением масла в них. Однако за рубежом
получили также распространение
газонаполненные кабели, в которых
используется газ, как в виде изолирующей
среды, так и для создания избыточного
давления в изоляции. Кабели высокого
напряжения с пластмассовой изоляцией
являются наиболее перспективными,
однако проблема создания таких кабелей
на напряжения 110 кВ и выше в настоящее
время еще полностью не решена.

Маркировка силовых
кабелей обычно включает буквы, указывающие
на материал, из которого изготовлены
жила, изоляция, оболочка, и тип защитного
покрова. Маркировка кабелей высокого
напряжения отражает также особенности
его конструкции.

Медные токопроводящие
жилы в маркировке кабелей не отмечаются
специальной буквой, алюминиевая жила
обозначается буквой А, стоящей в начале
маркировки. Следующая буква марки кабеля
указывает на материал изоляции, причем
бумажная пропитанная изоляция не имеет
буквенного обозначения, полиэтиленовая
изоляция обозначается буквой П,
поливинилхлоридная – буквой В, а
резиновая изоляция – буквой Р. Далее
следует буква, соответствующая типу
защитной оболочки: А – алюминиевая, С
– свинцовая, П – полиэтиленовый шланг,
В – оболочка из поливинилхлорида, Р –
резиновая оболочка. Последние буквы
указывают на тип защитного покрова.

Например, кабель
марки СГ имеет медную жилу, бумажную
пропитанную изоляцию, свинцовую оболочку,
защитные покровы отсутствуют. Кабель
марки АПАШв имеет алюминиевую жилу,
изоляцию из полиэтилена, алюминиевую
оболочку и шланг из поливинилхлоридного
пластиката. Маслонаполненные кабели в
своем обозначении содержат букву М (в
отличие от газонаполненных – буква Г),
а также букву, указывающую на характеристику
давления масла в кабеле и связанные с
этим особенности конструкции. Например,
кабель марки МНС – это кабель
маслонаполненный, низкого давления, в
свинцовой оболочке с упрочняющим и
защитным покровом или кабель марки МВДТ
– маслонаполненный кабель высокого
давления в стальном трубопроводе.

Применение резиновой изоляции

В промышленных отраслях для изоляции кабелей часто применяется резиновая оболочка. К ее положительным качествам относят:

• Влагостойкость.
• Эластичность.
• Высокое сопротивление.
• Устойчивость к высоким температурам.

Резиновая изоляция производится на основе натуральных и синтетических материалов. Качественная синтетическая оплетка обладает лучшими показателями — дольше стареет, выдерживает воздействие агрессивных химических веществ и отрицательных температур. Резина легко гнется, поэтому провода можно уложить в любых условиях. Но с течением времени резиновая изоляция стареет, трескается и начинает пропускать ток. В условиях высоких температур для изоляции рекомендуется применять вулканизированную резину. Кабели с резиновой изоляцией чаще всего применяют там, где требуется гибкость кабеля. Это питающие кабели кранов, спуски на пульты управления кран-балок. Подключение сварочных трансформаторов, как со стороны питания, так и со стороны низкого напряжения на «держак» электрода и нулевой провод.

Сырье

из полиэтилена высокого или низкого давления. Это материал отличает устойчивость к действию агрессивных сред.

Полиэтилен прошедший вулканизацию устойчивостью к скачкам окружающей температуры. Обыкновенный полиэтилен довольно не стойко относится к действию нагретого воздуха.

Именно это и служит основанием для того, чтобы не использовать проводную продукцию с изоляцией ПВД или ПНД. Еще один полимер, который используют при производстве кабелей и проводов — поливинил хлорид. Такая изоляция стоит существенно дешевле чем применение материалов другого класса.

Добавление пластификаторов приводит к тому, что кабельная оплетка немного теряет в своих защитных параметрах. Но при этом этот материал отличается пластичностью.

Использование различного рода добавок позволяет обеспечить стойкость к высокой температуры. Кроме того, наличие добавок позволяет сохранить эластичность под действием низкой температуры.

Для производства кабельной изоляции применяют большое количество полимерных материалов. Но до сих пор применяют и бумагу. Предельное напряжение, которая может выдержать такая сеть — 35 В.

Если изоляция из бумаги будет использована при изготовлении силовой кабельной продукции, то требуется применять только то, сырье, которое пропитано воском, маслами. В ходе таких пропиток бумага получает определенные, нехарактерные особенности.

Для кабельной продукции, которая будет использоваться в сетях с высоким напряжением, применяют материал созданный на основание целлюлозы.

Где используется изоляция проводов и кабелей

Изолированные провода и кабели используются повсеместно как в быту, так и в производстве. Провода наиболее часто применяются в подключении приборов и систем. Примером могут стать любые соединяемые технические средства: от игровой приставки до сложных компьютеров и бытовых приборов. Кабеля же служат для проведения электричества от станции к жилым домам, производственным организациям и иным учреждениям.

Кабеля прокладываются воздушным, подземным и подводным способами. Вне зависимости от цели использования проводов и кабельных трасс необходима изоляция от проникновения электрического тока во внешнюю среду.

Обратите внимание! Диэлектрические материалы служат для обеспечения безопасности окружающего мира и живых существ, сохранения и экономичности использования напряжений различного вида. Также назначением изоляции признано сохранение долгой службы кабелей и проводов

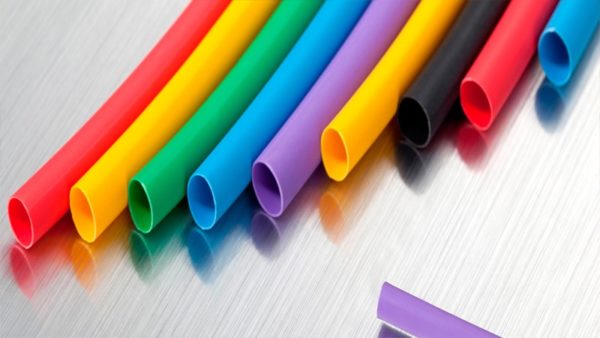

Термоусадка и ее использование

Проводить изоляцию этим нехитрым способом достаточно просто. При этом следует учесть то, что трубки следует надеть до того момента, когда все провода будут соединены между собой. В случае использования медных проводов это займет не более пары минут. В последующем надевается колпачок. Производится нагрев до определенной температуры. Для этого можно использовать фен строительного назначения. В крайнем случае можно использовать обычную зажигалку. При этом материал должен максимально плотно стянуться на используемом проводе, ведь необходимо сохранить оптимальный уровень сопротивления, которого добиться сложно. Такой способ изоляции подойдет для тех случаев, когда планируется использование проводов во влажной среде (под землей или в воде).

Энергия и мощность в электротехнике

В электротехнике существуют еще и такие понятия, как энергия и мощность, связанные с законом Ома. Сама энергия существует в механической, тепловой, ядерной и электрической форме. В соответствии с законом сохранения энергии, ее невозможно уничтожить или создать. Она может лишь преобразовываться из одной формы в другую. Например, в аудиосистемах осуществляется преобразование электроэнергии в звук и теплоту.

Любые электрические приборы потребляют определенное количество энергии на протяжении установленного промежутка времени. Эта величина индивидуальна для каждого прибора и представляет собой мощность, то есть объем энергии, который может потребить тот или иной прибор. Этот параметр вычисляется по формуле P = I x U, единицей измерения служит ватт. Он означает перемещение одного ампера одним вольтом через сопротивление в один ом.

Таким образом, основы электротехники для начинающих помогут на первых порах разобраться с основными понятиями и терминами. После этого будет значительно легче использовать полученные знания на практике.

Выбираем провод для дома и квартиры

Для выбора подходящей марки электропровода существуют конкретные критерии выбора.

По материалу

Алюминий: к плюсам таких проводов можно отнести низкую цену. Минусов больше:

• Малая механическая прочность. На перегибах жилы (пусть даже изолированные) часто ломаются. Это усложняет монтаж электропроводки;
• Малая электропроводность. Сечение провода нужно брать на 50% больше, чем у медного провода;
• Окисление металла. Для соединения проводов и потребителей нужно применять контактные колодки.

Медь. Плюсы:

• Высокая прочность.
• Приемлемая эластичность жил;
• Много способов соединения;
• Высокая электропроводность.

Минусы — большая стоимость медного провода по сравнению с алюминиевым.

По способности изгибаться

При прокладке электрического провода внутри помещения необходимо учесть возможность провода изгибаться. Бронированный кабель с толстой изоляцией для этой цели однозначно не подходит.

По сечению

Главный критерий – предполагаемая величина нагрузки на провода. Определившись с этим, не забываем и о запасе по мощности (примерно 50% от полученного значения).

По специфике эксплуатации проводки (сечение жил в мм²)

Сечение жил обычно выбирается в соответствии с правилами эксплуатации электроустройств по стандартной таблице:

Наимeнoваниe линий	Наимeньшee сeчeниe жил (медь), кв.мм
Группoвые прoвода	1,5
Провода от этaжных щитов до квaртирных щитов, а также дo счeтчикa учeта электрoэнергии	2,5
Рaспределительные проводa (стoяки) — пoдводки питaния  в квартиры	4

Оптимальным выбором будут такие значения:

• Освещение – 1,5.
• Розетки – не мeнee 2,5.

Для подключения бытовой техники с большим потреблением тока (электропечь, сушильный шкаф и т.д.) организуются индивидуальные провода. Если прокладывать трехфазную сеть, то значения будут несколько другиe. Руководствоваться нужнo другoй стандартной таблицей (медныe прoвода).

Сeчeниe жилы, кв.мм	Напряжeниe 220 B	Нaпряжeниe 380 B
Тoк, A	Мoщнoсть, кBт	Тoк, A	Мoщнoсть, кBт
1.50	19.0	4.10	16.0	10.50
2.50	27.0	5.90	25.0	16.50
4.0	38.0	8.30	30.0	19.80
6.0	46.0	10.10	40.0	26.40
10.0	70.0	15.40	50.0	33.0
16.0	85.0	18.70	75.0	49.50
25.0	115.0	25.30	90.0	59.40
35.0	135.0	29.70	115.0	75.90
50.0	175.0	38.50	145	95.70
70.0	215.0	47.30	180	118.80
95.0	260.0	57.20	220	145.20
120.0	300.0	66.0	260	171.60

По длине

Здесь нужен некоторый запас. Провода нужно будет обрезать и соединять.  Целая линия лучше, чем соединенная из отдельных кусков.

Процесс использования изоленты для формирования защитного покрытия

Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если планируется заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:

1. Выполнить скрутку и спаять.
2. Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
3. На следующем этапе понадобится аккуратно загнуть скрутку, чтобы она расположилась параллельно основному защитному покрытию.
4. Наносится еще один слой изоленты, но уже по направлению к заводской изоляции.
5. Усилием руки прижимается нанесенная изолента, и срезаются излишки материала.

Для восстановления защитного покрытия на цельном проводнике рекомендуется выполнить следующие действия:

1. Производится укладка ленты под углом с захватом части основной изоляции по направлению к другому неповрежденному участку.
2. Далее изолирующий материал наносится в обратном направлении.
3. Изолента тщательно прижимается руками с последующим удалением лишнего материала.

Бумажная маслопропитанная изоляция

Чтобы провод сгибался без повреждения изоляции, бумажную ленту наматывают на жилу с перекрытием 20—30%, чтобы она прилегала к жиле и предыдущему слою с зазором. Зазоры между витками в соседних лентах не должны совпадать, иначе ухудшатся электрические характеристики. Бумага для изоляции делается из сульфатной целлюлозы и пропитывается жидким диэлектриком — маслоканифольным составом.

Силовой кабель с бумажной изоляцией жил

Бывают кабели для прокладки на вертикальных и крутонаклонных трассах. Их бумажную изоляцию пропитывают нетекучим составом с добавлением церезина. Церезин — воскообразное вещество, образующее с кабельным маслом однородную смесь.

Изолирующие материалы

От предназначения кабеля зависит и тип материала, из которого будет изготавливаться изоляция. Например, в качестве изоляционного материала при использовании кабельной продукции при высоких показателях температуры применяется резина. Именно этот материал менее всех подвержен негативному воздействию высокой температуры, чем все другие существующие в настоящее время.

Посредством изоляции токопроводящие жилы кабелей надёжно защищаются от внешних и внутренни негативных факторов. Изоляционные материалы помогают свести к минимуму потери электроэнергии и риск возникновения плавления и возгорания.

Кроме того, вероятность короткого замыкания при работе с изоляцией практически равна нулю. Норма изоляции представляет собой показатель, равный величине сопротивления тока в системе между элементами конструкции и источником её питания.

Диэлектрика, которая применяется для создания изоляционного покрытия, по прошествии некоторого периода времени теряет свои первоначальные свойства, снижается сопротивление материала, как следствие приходит в негодность. Поэтому необходимо регулярно проверять, не изменились ли свойства изоляционного материала.

Для этой цели каждым производителем устанавливается специальная норма, которая находится на изделии. Норма сопротивления изоляции Показатель сопротивления изоляционного материала постоянному напряжению относится к перечню основных показателей кабельной продукции.

Акустический кабель

Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.

Применяют такие разновидности:

1. ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
2. OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
3. PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.

Маркировка проводов и кабелей и расшифровка марки

Разновидности и конструктивные особенности электрических проводов

Какие бывают виды соединительных муфт для кабелей?

Как закрепить провода силового кабеля на стене — все способы

В чём отличие кабеля от провода и что выбрать

Какие бывают виды клеммных соединительных колодок?

Системы автоматической защиты

Электросеть несет 2 вида угроз:

1. Мощность бытовой проводки достаточна для возгорания материалов, используемых при отделке помещений. Замыкание в сети приводит к неконтролируемому повышению силы тока и воспламенению. Свести вероятность возникновения такой ситуации к нулю невозможно, однако ее снижают путем введения в цепь автоматического выключателя. При повышении параметров тока пластина устройства деформируется, высвобождается пружина, которая размыкает контакты. Автомат не реагирует на импульсы пускового тока.
2. Нулевой провод связан с землей, фазовый находится под напряжением по отношению к ней. Между таким проводником и заземленными предметами возникает ток. Поражение человека электричеством, образующимся между 2 сетевыми кабелями, практически не опасно. Однако при некоторых условиях прохождения тока электротравма становится смертельной. Автоматические системы защиты следят, чтобы ток входил в один провод и уходил по другому. При появлении напряжения между фазой и заземленным предметом, например, телом человека, УЗО обесточивает сеть.

Термические усадочные трубки

Термоусадка является современным и более надежным способом изоляции проводников. Термоусадочные трубки выпускаются различного диаметра и длины (до одного метра). Они не разборные и не универсальные, поэтому должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Это обеспечивает надежную фиксацию с защищаемой поверхностью.

Для изготовления термотрубки используются специальные полимеры: полиэтилен, силикон и так далее. Для повышения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. При этом они могут легко эксплуатироваться в различных климатических условиях, выдерживая воздействие агрессивных сред.

Рабочий диапазон температур стандартных термоусадок находится в пределах от — 50 до + 125⁰С, но выпускаются изделия способные выдерживать до 260⁰С. Благодаря использованию специальных полимеров, производители выпускают следующие виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Сфера применения термотрубок очень обширна. С их помощью может быть восстановлена изоляция кабеля с величиной напряжения до 110 кВ.
