5.4.26
Для кранов напряжением до 660 В, установленных как
в помещении, так и на открытом воздухе, расстояния в свету между любыми
токоведущими частями троллеев разных фаз (полюсов), а также между ними и
другими конструкциями, не изолированными от земли, должны быть не менее 30 мм
для неподвижных одна относительно другой деталей и 15 мм для деталей,
движущихся одна относительно другой. При напряжении выше 660 В эти расстояния
должны быть не менее 200 и 125 мм соответственно.
Указанные расстояния должны быть обеспечены для главных
троллеев крана при всех возможных передвижениях крана, его тележки и т.п.
1.7.85
Защитное электрическое разделение цепей следует
применять, как правило, для одной цепи.
Наибольшее рабочее напряжение отделяемой цепи не должно
превышать 500 В.
Питание отделяемой цепи должно быть выполнено от
разделительного трансформатора, соответствующего ГОСТ 30030 «Трансформаторы разделительные и безопасные
разделительные трансформаторы», или от
другого источника, обеспечивающего равноценную степень безопасности.
Токоведущие части цепи, питающейся от разделительного тpaнсформатора,
не должны иметь соединений с заземленными частями и защитными проводниками
других цепей.
Проводники цепей, питающихся от разделительного
трансфоматора, рекомендуется прокладывать отдельно от других цепей. Если это
невозможно, то для таких цепей необходимо использовать кабели без металлической
оболочки, брони, экрана или изолированные провода, проложенные в изоляционных
трубах, коробах и каналах при условии, что номинальное напряжение этих кабелей
и проводов соответствует наибольшему напряжению совместно проложенных цепей, а
каждая цепь защищена от сверхтоков.
Если от разделительного трансформатора питается только один
электроприемник, то его открытые проводящие части не должны быть присоединены
ни к защитному проводнику, ни к открытым проводящим частям других цепей.
Допускается питание нескольких электроприемников от одного
разделительного трансформатора при одновременном выполнении следующих условий:
1) открытые проводящие части отделяемой цепи не должны
иметь электрической связи с металлическим корпусом источника питания;
2) открытые проводящие части отделяемой цепи должны быть
соединены между собой изолированными незаземленными проводниками местной
системы уравнивания потенциалов, не имеющей соединений с защитными проводниками
и открытыми проводящими частями других цепей;
3) все штепсельные розетки должны иметь защитный контакт,
присоединенный к местной незаземленной системе уравнивания потенциалов;
4) все гибкие кабели, за исключением питающих оборудование
класса II, должны иметь защитный проводник, применяемый в качестве проводника
уравнивания потенциалов;
5) время отключения устройством защиты при двухфазном
замыкании на открытые проводящие части не должно превышать время, указанное в
табл.1.7.2.

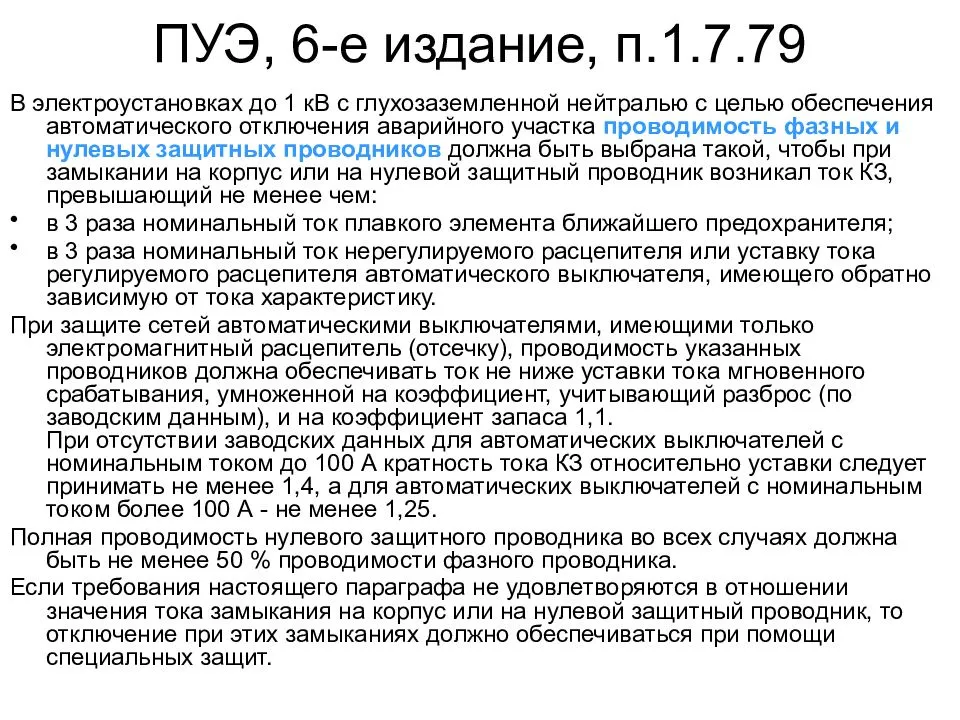

1.7.121
В качестве PE-проводников в электроустановках напряжением
до 1 кВ могут использоваться:
1) специально предусмотренные проводники:
жилы многожильных кабелей;
изолированные или неизолированные провода в общей оболочке
с фазными проводами;
стационарно проложенные изолированные или неизолированные
проводники;
2) открытые проводящие части электроустановок:
алюминиевые оболочки кабелей;
стальные трубы электропроводок;
металлические оболочки и опорные конструкции шинопроводов и
комплектных устройств заводского изготовления.
Металлические короба и лотки электропроводок можно
использовать в качестве защитных проводников при условии, что конструкцией
коробов и лотков предусмотрено такое использование, о чем имеется указание в
документации изготовителя, а их расположение исключает возможность
механического повреждения;
3) некоторые сторонние проводящие части:
металлические строительные конструкции зданий и сооружений
(фермы, колонны и т.п.);
арматура железобетонных строительных конструкций зданий при
условии выполнения требований 1.7.122;
металлические конструкции производственного назначения
(подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов,
обрамления каналов и т.п.).

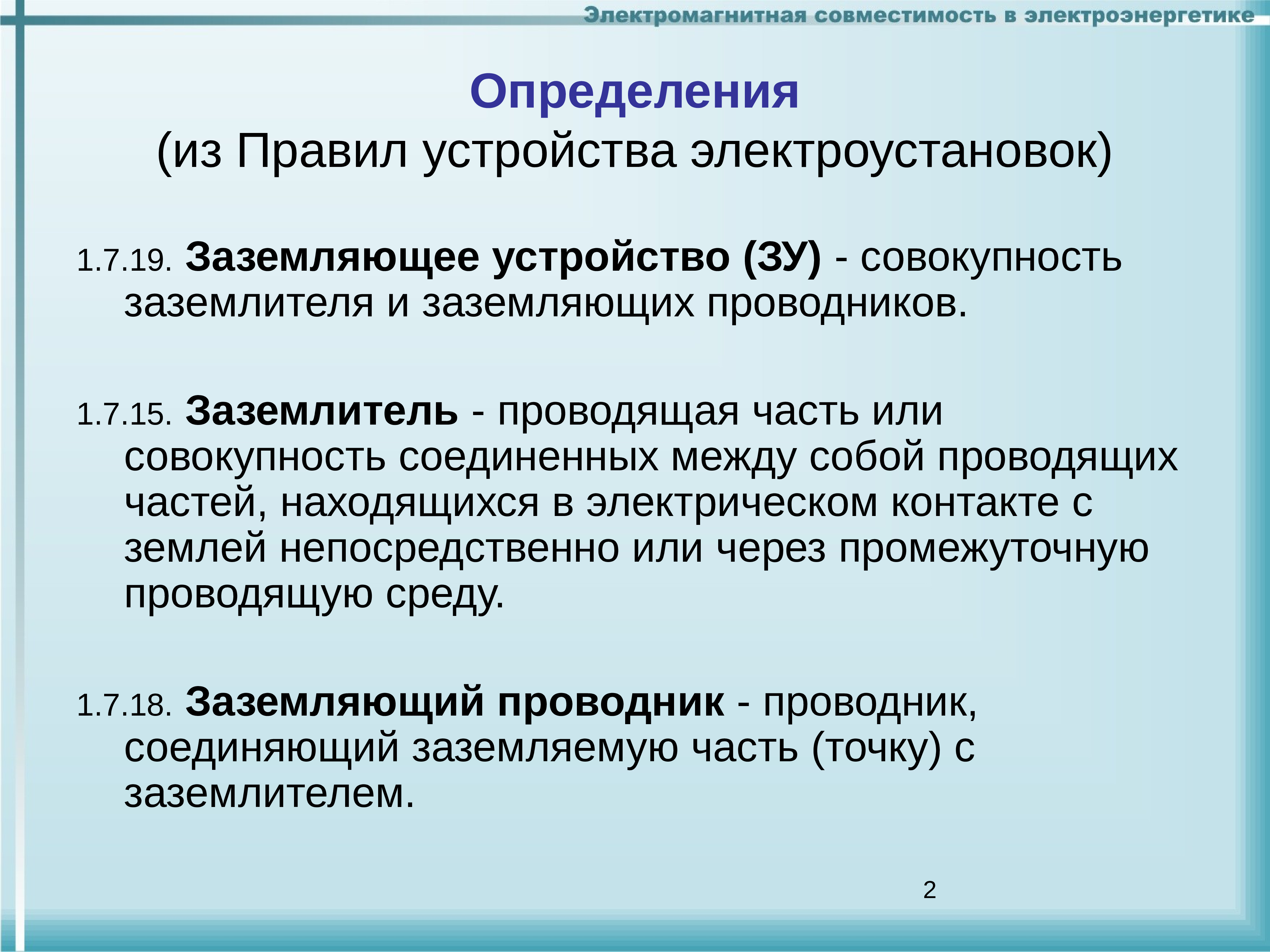

1.7.82
Основная система уравнивания потенциалов в
электроустановках до 1 кВ должна соединять между собой следующие проводящие
части (рис.1.7.7):
1) нулевой защитный PE— или PEN-проводник питающей линии в системе ;
2) заземляющий проводник, присоединенный к заземляющему
устройству электроустановки, в системах и ;
3) заземляющий проводник, присоединенный к заземлителю
повторного заземления на вводе в здание (если есть заземлитель);
4) металлические трубы коммуникаций, входящих в здание:
горячего и холодного водоснабжения, канализации, отопления, газоснабжения и
т.п.
Если трубопровод газоснабжения имеет изолирующую вставку на
вводе в здание, к основной системе уравнивания потенциалов присоединяется
только та часть трубопровода, которая находится относительно изолирующей
вставки со стороны здания;
5) металлические части каркаса здания;
6) металлические части централизованных систем вентиляции и
кондиционирования. При наличии децентрализованных систем вентиляции и
кондиционирования металлические воздуховоды следует присоединять к шине PE щитов питания
вентиляторов и кондиционеров;
7) заземляющее устройство системы молниезащиты 2-й и 3-й
категорий;
заземляющий проводник функционального (рабочего)
заземления, если такое имеется и отсутствуют ограничения на присоединение сети
рабочего заземления к заземляющему устройству защитного заземления;
9) металлические оболочки телекоммуникационных кабелей.
Рис.1.7.7. Система уравнивания потенциалов в здании:
— открытая проводящая часть; — металлические трубы водопровода, входящие
в здание;
—
металлические трубы канализации, входящие в здание; — металлические трубы
газоснабжения
с изолирующей вставкой на вводе, входящие в здание; — воздуховоды вентиляции
и кондиционирования;
— система отопления; — металлические водопроводные трубы в
ванной комнате; —
металлическая
ванна; — сторонняя проводящая часть в пределах
досягаемости от открытых проводящих частей;
—
арматура железобетонных конструкций; Г3Ш — главная заземляющая шина; — естественный
заземлитель; — заземлитель молниезащиты (если имеется);
1 — нулевой защитный
проводник; 2 — проводник основной системы уравнивания потенциалов;
3 — проводник дополнительной системы уравнивания
потенциалов; 4 — токоотвод системы молниезащиты;
5 — контур
(магистраль) рабочего заземления в помещении информационного вычислительного
оборудования;
6 — проводник рабочего (функционального)
заземления; 7 — проводник уравнивания потенциалов
в системе рабочего (функционального) заземления; 8 —
заземляющий проводник
Проводящие части, входящие в здание извне, должны быть
соединены как можно ближе к точке их ввода в здание.
Для соединения с основной системой уравнивания потенциалов
все указанные части должны быть присоединены к главной заземляющей шине
(1.7.119-1.7.120) при помощи проводников системы уравнивания потенциалов.
4.2.86
Расстояния в свету между неизолированными
токоведущими частями разных фаз, от неизолированных токоведущих частей до
заземленных конструкций и ограждений, пола и земли, а также между неогражденными
токоведущими частями разных цепей должно быть не менее значений, приведенных в
табл.4.2.7 (рис.4.2.14-4.2.17).
Гибкие шины в ЗРУ следует проверять на их сближение под
действием токов КЗ в соответствии с требованиями 4.2.56.
Таблица 4.2.7 Наименьшие расстояния в свету от токоведущих частей до различных
элементов ЗРУ (подстанций) 3-330 кВ, защищенных разрядниками, и ЗРУ 110-330 кВ,
защищенных ограничителями перенапряжений, (в знаменателе) (рис.4.2.14-4.2.17)
|
Номер |
Наименование расстояния | Обозначение |
Изоляционное расстояние, мм, для номинального напряжения, |
||||||||
| 3 | 6 | 10 | 20 | 35 | 110 | 150 | 220 | 330 | |||
| 4.2.14 |
От токоведущих частей до |
65 | 90 | 120 | 180 | 290 | 700 600 |
1100800 |
17001200 |
24002000 |
|
| 4.2.14 | Между проводниками разных фаз | 70 | 100 | 130 | 200 | 320 | 800 750 |
12001050 |
18001600 |
2600 2200 | |
| 4.2.15 |
От токоведущих частей до |
95 | 120 | 150 | 210 | 320 | 730 630 |
1130830 |
17301230 |
2430 2030 | |
| 4.2.16 |
От токоведущих частей до |
165 | 190 | 220 | 280 | 390 | 800 700 |
1200900 |
18001300 |
2500 2100 | |
| 4.2.16 |
Между неогражденными |
2000 | 2000 | 2000 | 2200 | 2200 | 2900 2800 | 3300 3000 |
38003400 |
46004200 |
|
| 4.2.17 |
От неогражденных токоведущих |
2500 | 2500 | 2500 | 2700 | 2700 | 3400 3300 | 3700 | 4200 3700 | 5000 | |
| 4.2.17 |
От неогражденных выводов из ЗРУ |
4500 | 4500 | 4500 | 4750 | 4750 | 5500 5400 |
60005700 |
65006000 |
72006800 |
|
| 4.2.16 |
От контакта и ножа разъединителя |
80 | 110 | 150 | 220 | 350 |
900850 |
13001150 |
20001800 |
30002500 |
|
| — |
От неогражденных кабельных |
— | 2500 | 2500 | — | — | — |
38003200 |
45004000 |
57505300 |
75006500 |
_______________
Ограничители перенапряжений имеют защитный уровень
коммутационных перенапряжений фаза-земля 1,8 .
Рис.4.2.14. Наименьшие расстояния в свету между
неизолированными токоведущими частями разных фаз в ЗРУ и между ними и заземленными
частями (по табл.4.2.9)
2.3.15
Кабельные линии должны выполняться так, чтобы в
процессе монтажа и эксплуатации было исключено возникновение в них опасных
механических напряжений и повреждений, для чего:
кабели должны быть уложены с запасом по длине, достаточным
для компенсации возможных смещений почвы и температурных деформаций самих
кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде
колец (витков) запрещается;
кабели, проложенные горизонтально по конструкциям, стенам,
перекрытиям и т. п., должны быть жестко закреплены в конечных точках,
непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и
стопорных муфт;
кабели, проложенные вертикально по конструкциям и стенам,
должны быть закреплены так, чтобы была предотвращена деформация оболочек и не
нарушались соединения жил в муфтах под действием собственного веса кабелей;
конструкции, на которые укладываются небронированные
кабели, должны быть выполнены таким образом, чтобы была исключена возможность
механического повреждения оболочек кабелей; в местах жесткого крепления
оболочки этих кабелей должны быть предохранены от механических повреждений и
коррозии при помощи эластичных прокладок;
кабели (в том числе бронированные), расположенные в местах,
где возможны механические повреждения (передвижение автотранспорта, механизмов
и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2
м от уровня пола или земли и на 0,3 м в земле;
при прокладке кабелей рядом с другими кабелями,
находящимися в эксплуатации, должны быть приняты меры для предотвращения
повреждения последних;
кабели должны прокладываться на расстоянии от нагретых
поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна
предусматриваться защита кабелей от прорыва горячих веществ в местах установки
задвижек и фланцевых соединений.
7.1.38
Электрические сети, прокладываемые за непроходными
подвесными потолками и в перегородках, рассматриваются как скрытые
электропроводки и их следует выполнять: за потолками и в пустотах перегородок
из горючих материалов в металлических трубах, обладающих локализационной
способностью, и в закрытых коробах; за потолками и в перегородках из негорючих
материалов* — в выполненных из негорючих материалов трубах и коробах, а также
кабелями, не распространяющими горение. При этом должна быть обеспечена
возможность замены проводов и кабелей.
_______________
* Под подвесными потолками из негорючих материалов понимают
такие потолки, которые выполнены из негорючих материалов, при этом другие
строительные конструкции, расположенные над подвесными потолками, включая
междуэтажные перекрытия, также выполнены из негорючих материалов.
1.1.29
Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.
Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.
4.2.223
Вытяжные шахты камер масляных трансформаторов,
пристроенных к зданиям, имеющих кровлю из горючего материала, должны быть
отнесены от стен здания не менее чем на 1,5 м или же конструкции кровли из
горючего материала должны быть защищены парапетом из негорючего материала
высотой не менее 0,6 м. Вывод шахт выше кровли здания в этом случае
необязателен.
Отверстия вытяжных шахт не должны располагаться против
оконных проемов зданий. При устройстве выходных вентиляционных отверстий
непосредственно в стене камеры они не должны располагаться под выступающими
элементами кровли из горючего материала или под проемами в стене здания, к
которому камера примыкает.
Если над дверью или выходным вентиляционным отверстием
камеры трансформатора имеется окно, то под ним следует устраивать козырек из
негорючего материала с вылетом не менее 0,7 м. Длина козырька должна быть более
ширины окна не менее чем на 0,8 м в каждую сторону.
4.2.135
Защита ОРУ 35 кВ и выше от прямых ударов молнии
должна быть выполнена отдельно стоящими или установленными на конструкциях
стержневыми молниеотводами. Рекомендуется использовать защитное действие
высоких объектов, которые являются молниеприемниками (опоры ВЛ, прожекторные
мачты, радиомачты и т.п.).
На конструкциях ОРУ 110 кВ и выше стержневые молниеотводы
могут устанавливаться при эквивалентном удельном сопротивлении земли в грозовой
сезон: до 1000 Ом·м — независимо от площади заземляющего устройства ПС; более
1000 до 2000 Ом·м — при площади заземляющего устройства ПС 10000 м и более.
Установка молниеотводов на конструкциях ОРУ 35 кВ
допускается при эквивалентном удельном сопротивлении земли в грозовой сезон: до
500 Ом·м — независимо от площади заземляющего контура ПС, более 500 Ом·м — при
площади заземляющего контура ПС 10000 м и более.
От стоек конструкций ОРУ 35 кВ и выше с молниеотводами
должно быть обеспечено растекание тока молнии по магистралям заземления не
менее чем в двух направлениях с углом не менее 90° между соседними. Кроме того,
должно быть установлено не менее одного вертикального электрода длиной 3-5 м на
каждом направлении, на расстоянии не менее длины электрода от места
присоединения к магистрали заземления стойки с молниеотводом.
Если зоны защиты стержневых молниеотводов не закрывают всю
территорию ОРУ, дополнительно используют тросовые молниеотводы, расположенные
над ошиновкой.
Гирлянды подвесной изоляции на порталах ОРУ 20 и 35 кВ с
тросовыми или стержневыми молниеотводами, а также на концевых опорах ВЛ должны
иметь следующее количество изоляторов:
1) на порталах ОРУ с молниеотводами:
не менее шести изоляторов при расположении вентильных
разрядников или соответствующих им по уровню остающихся напряжений ОПН не далее
15 м по магистралям заземляющего устройства от места присоединения к нему;
не менее семи изоляторов в остальных случаях;
2) на концевых опорах:
не менее семи изоляторов при подсоединении к порталам троса
ПС;
не менее восьми изоляторов, если трос не заходит на
конструкции ПС и при установке на концевой опоре стержневого молниеотвода.
Число изоляторов на ОРУ 20 и 35 кВ и концевых опорах должно
быть увеличено, если это требуется по условиям гл.1.9.
При установке молниеотводов на концевых опорах ВЛ 110 кВ и
выше специальных требований к выполнению гирлянд изоляторов не предъявляется.
Установка молниеотводов на концевых опорах ВЛ 3-20 кВ не допускается.
Расстояние по воздуху от конструкций ОРУ, на которых
установлены молниеотводы, до токоведущих частей должно быть не менее длины
гирлянды.
Место присоединения конструкции со стержневым или тросовым
молниеотводом к заземляющему устройству ПС должно быть расположено на
расстоянии не менее 15 м по магистралям заземления от места присоединения к
нему трансформаторов (реакторов) и конструкций КРУН 6-10 кВ.
Расстояние в земле между точкой заземления молниеотвода и
точкой заземления нейтрали или бака трансформатора должно быть не менее 3 м.
4.2.133
Защита от грозовых перенапряжений РУ и ПС осуществляется:
от прямых ударов молнии — стержневыми и тросовыми
молниеотводами;
от набегающих волн с отходящих линий — молнеотводами от
прямых ударов молнии на определенной длине этих линий защитными аппаратами,
устанавливаемыми на подходах и в РУ, к которым относятся разрядники вентильные
(РВ), ограничители перенапряжений (ОПН), разрядники трубчатые (РТ) и защитные
искровые промежутки (ИП).
Ограничители перенапряжений, остающиеся напряжения которых
при номинальном разрядном токе не более чем на 10% ниже остающегося напряжения
РВ или среднего пробивного напряжения РТ или ИП, называются далее
соответствующими.
Общие требования
1.2.11. При проектировании систем электроснабжения и реконструкции электроустановок должны рассматриваться следующие во просы:
1) перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;
2) обеспечение комплексного централизованного электроснабжения всех потребителей электрической энергии, расположенных в зоне действия электрических сетей, независимо от их принадлежности;
3) ограничение токов КЗ предельными уровнями, определяемыми на перспективу;
4) снижение потерь электрической энергии;
5) соответствие принимаемых решений условиям охраны окружающей среды.
При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и экономической целесообразности технологического резервирования.
При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.
1.2.12. При решении вопросов развития систем электроснабжения следует учитывать ремонтные, аварийные и послеаварийные режимы.
1.2.13. При выборе независимых взаимно резервирующих источников питания, являющихся объектами энергосистемы, следует учитывать вероятность одновременного зависимого кратковременного снижения или полного исчезновения напряжения на время действия релейной защиты и автоматики при повреждениях в электрической части энергосистемы, а также одновременного длительного исчезновения напряжения на этих источниках питания при тяжелых системных авариях.
1.2.14. Требования 1.2.11–1.2.13 должны быть учтены на всех промежуточных этапах развития энергосистем и систем электроснабжения.
1.2.15. Проектирование электрических сетей должно осуществляться с учетом вида их обслуживания (постоянное дежурство, дежурство на дому, выездные бригады и др.).
1.2.16. Работа электрических сетей напряжением 2–35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.
Компенсация емкостного тока замыкания на землю должна применяться при значениях этого тока в нормальных режимах:
- в сетях напряжением 3–20 кВ, имеющих железобетонные и металлические опоры на воздушных линиях электропередачи, и во всех сетях напряжением 35 кВ — более 10 А;
- в сетях, не имеющих железобетонных и металлических опор на воздушных линиях электропередачи:
- более 30 А при напряжении 3–6 кВ;
- более 20 А при напряжении 10 кВ;
- более 15 А при напряжении 15–20 кВ;
- в схемах генераторного напряжения 6–20 кВ блоков генератор—трансформатор — более 5А.
При токах замыкания на землю более 50 А рекомендуется применение не менее двух заземляющих реакторов.
Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так и с эффективно заземленной нейтралью.
4.2.91
Ширина коридора обслуживания КРУ с выкатными
элементами и КТП должна обеспечивать удобство управления, перемещения и
разворота оборудования и его ремонта.
При установке КРУ и КТП в отдельных помещениях ширину
коридора обслуживания следует определять, исходя из следующих требований:
при однорядной установке — длина наибольшей из тележек КРУ
(со всеми выступающими частями) плюс не менее 0,6 м;
при двухрядной установке — длина наибольшей из тележек КРУ
(со всеми выступавшими частями) плюс не менее 0,8 м.
При наличии коридора с задней стороны КРУ и КТП для их
осмотра ширина его должна быть не менее 0,8 м; допускаются отдельные местные
сужения не более чем на 0,2 м.
При открытой установке КРУ и КТП в производственных
помещениях ширина свободного прохода должна определяться расположением
производственного оборудования, обеспечивать возможность транспортирования
наиболее крупных элементов КРУ к КТП и в любом случае она должна быть не менее
1 м.
Высота помещения должна быть не менее высоты КРУ, КТП,
считая от шинных вводов, перемычек или выступающих частей шкафов, плюс 0,8 м до
потолка или 0,3 м до балок.
Допускается меньшая высота помещения, если при этом
обеспечиваются удобство и безопасность замены, ремонта и наладки оборудования
КРУ, КТП, шинных вводов и перемычек.
4.2.212
Разделительные перегородки между открыто
установленными трансформаторами напряжением 110 кВ и выше единичной мощностью
63 МВ·А и более, должны предусматриваться:
при расстояниях менее 15 м между трансформаторами
(реакторами), а также между ними и трансформаторами любой мощности, включая
регулировочные и собственных нужд;
при расстояниях менее 25 м между трансформаторами,
установленными вдоль наружных стен зданий электростанции на расстоянии от стен
менее 40 м.
Разделительные перегородки должны иметь предел
огнестойкости не менее 1,5 ч, ширину — не менее ширины маслоприемника и высоту
— не менее высоты вводов высшего напряжения более высокого трансформатора. Перегородки
должны устанавливаться за пределами маслоприемника. Расстояние в свету между
трансформатором и перегородкой должно быть не менее 1,5 м.
Указанные расстояния принимаются до наиболее выступающих
частей трансформаторов.
Если трансформаторы собственных нужд или регулировочные
установлены с силовым трансформатором, оборудованным автоматическим
стационарным устройством пожаротушения, и присоединены в зоне действия защиты
от внутренних повреждений силового трансформатора, то допускается вместо разделительной
перегородки выполнять автоматическую стационарную установку пожаротушения
трансформатора собственных нужд или регулировочного, объединенную с установкой
пожаротушения силового трансформатора; при этом допускается сооружение общего
маслоприемника.
4.2.94
Выходы из РУ следует выполнять исходя из следующих
требований:
1) при длине РУ до 7 м допускается один выход;
2) при длине РУ более 7 до 60 м должны быть предусмотрены
два выхода по его концам; допускается располагать выходы из РУ на расстоянии до
7 м от его торцов;
3) при длине РУ более 60 м, кроме выходов по концам его,
должны быть предусмотрены дополнительные выходы с таким расчетом, чтобы
расстояние от любой точки коридора обслуживания до выхода было не более 30 м.
Выходы могут быть выполнены наружу, на лестничную клетку
или в другое производственное помещение категории или , а также в другие отсеки РУ, отделенные от
данного противопожарной дверью II степени огнестойкости. В многоэтажных РУ
второй и дополнительные выходы могут быть предусмотрены также на балкон с
наружной пожарной лестницей.
Ворота камер с шириной створки более 1,5 м должны иметь
калитку, если они используются для выхода персонала.
