Отличие ппр от тк в строительстве и ремонте

Состав ППР

Состав и содержание ППР должны соответствовать СНиП 12-01-2004 «Организация строительства» и включать следующие документы:

Календарный план производства работ;
Технологические карты;
Cтроительный генеральный план;
Графики поступления на объект строительных материалов, изделий и оборудования;
Перечни технологического инвентаря и монтажной оснастки;
Графики движения работников по объекту;
Решения по производству геодезических работ;
Решения по технике безопасности;
Пояснительная записка, которая должна содержать:
- обоснование решений по осуществлению тех или иных видов работ, в том числе выполняемых в зимнее время;
- расчеты сетей временных инженерных коммуникаций;
- мероприятия, которые бы обеспечивали сохранность материалов, изделий и конструкций, а также оборудования на строительной площадке;
- перечень мобильных сооружений с расчетом потребности и обоснованием условий их нахождения на участках строительной площадки;
- мероприятия по защите данных сооружений от повреждений, а также природоохранные мероприятия.

Но стоить отметить, что основными в ППР все же остаются всего 4 документа: стройгенплан, календарный план производства работ, пояснительная записка и техническая карта. Рассмотрим их более подробно.

Ключевым документом ППР в строительстве является, безусловно, календарный план производства работ. От грамотности его разработки в большей мере зависит успех реализации всего проекта. Если говорить коротко, то календарный план представляет собой модель строительного производства, в котором ясно и точно установлены последовательность и сроки выполнения строительных работ на объекте.

Вторым по значимости документом ППР остается строительный генеральный план (или сокращенно стройгенплан)

От качества его подготовки зависит в первую очередь снижение издержек по организации строительной площадки, которое в то же время позволяет создать безопасные условия труда для работников. Разрабатывая стройгенплан, специалисты принимают во внимание различные способы организации строительной площадки, из которых впоследствии выбирается наиболее рациональный

Следующим не менее важным документом ППР является технологическая карта, в которой определяются наиболее оптимальные способы и последовательность выполнения того или иного вида работ. Кроме того, здесь же осуществляется калькуляция трудовых затрат, определяются необходимые ресурсы и описывается организация труда. Технологические карты, как правило, включают графические и текстовые документы, в число которых могут входить и схемы рабочих мест, где указаны фронта работ и границы участков, на которые делится объект. В принципе же технологические карты могут быть трех видов:

типовыми без привязки к конкретным объектам;
типовыми с привязкой к типовым объектам;
индивидуальными с привязкой к конкретному проекту

И последним важным элементом ППР можно назвать пояснительную записку, в которой, как уже было сказано выше, указываются всевозможные мероприятия по охране труда, определяется условия и сложность строительства, обосновываются наличие складских помещений и временных сооружений и т.д. Кроме того, в пояснительной записке приводятся технико-экономические показатели строительства.

Скачать ППР на строительство Вы сможете здесь.

https://youtube.com/watch?v=LDGWWTgozNg

Проектно-сметная документация

Гражданский кодекс Российской Федерации устанавливает требование о том, что строительство должно осуществляться в точном соответствии с технической документацией, которая отражает объемы, сроки и необходимые работы, а также в соответствии со сметой, которая определяет стоимость строительства.

Это означает то, что перечень работ, которые будут выполнены строительной организацией, но не учтенных в сметной ведомости, заказчик имеет право на оплачивать.

Проектно-сметная документация составляется на основе следующих показателей:

на основе всего объема строительных работ и отдельных ее видов;
в соответствии с действующими строительными нормативами и конкретной стоимостью оборудования и строительных материалов;
на основе отдельных решений органов управления.

В каких случаях необходима технологическая карта?

Без технологической карты невозможно выполнить качественный демонтаж сооружения или другого объекта. Подробная инструкция важна при чрезмерной сложности предстоящих операций, при наличии спорных решений при демонтаже, а также если необходимо чётко определить время, средства и трудозатраты для предстоящих работ.

Для каждого отдельного объекта составляется своя технологическая карта. Иногда для похожих моделей объектов могут составляться похожие технологические карты. Однако в любом случае данный вид документации составляется с учётом нюансов предстоящих работ и утверждается руководителем предприятия, которое будет проводить демонтаж.

Технологические карты составляются не только для демонтажа, но и для многих других видов строительных работ. Их разрабатывают строительные компании, а также специализированные институты. Кроме того, подобные карты выпускают даже заводы, которые изготавливают строительные материалы.

Данный вид документации предлагает наиболее рациональный метод выполнения различных строительных работ, в том числе и демонтажа. В технологической карте понятно и доступно указан план действий рабочего. При пропуске любого пункта процесс демонтажа или строительства будет некачественным и даже небезопасным. Поэтому можно сказать, что технологическая карта рассчитана на обучение и контроль действий рабочих.

Технологические карты позволяют выполнить демонтаж правильно, качественно, безопасно, в кратчайшие сроки и с привлечением необходимого количества рабочих.

Функции ППР в строительстве

Документами, регламентирующими порядок применения дорожных знаков, являются:

Содержание ППР обеспечивает три функции:

юридическую,
экономическую,
организационно-технологическую.

Их неисполнение или отступление от изложенных в ППР требований чревато серьезными последствиями – от больших штрафов и остановки строительства, вплоть до запрета на ввод объекта в эксплуатацию. Для того, чтобы не допускались нарушения в ходе непосредственно строительства целесообразно, чтобы проектная организация осуществляла авторский надзор и принимала участие в приемке объекта вместе с заказчиком

РД 102-011-89 «Охрана труда. Организационно-методические документы»

8. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ СТРОИТЕЛЬНЫХ РАБОТ В ОХРАННЫХ ЗОНАХ ДЕЙСТВУЮЩИХ КОММУНИКАЦИЙ

8.1. Общие положения

8.1.1. Требования настоящего раздела распространяются на все виды работ, выполняемых в охранных зонах действующих коммуникаций (магистральные трубопроводы, линии электропередачи и др.).

8.1.3. Для исключения возможности повреждения действующих коммуникаций в процессе строительства устанавливаются охранные зоны:

вдоль трасс действующих трубопроводов, проходящих на землях несельскохозяйственного назначения, — в виде участка земли, ограниченного условными линиями, проходящими в 50 м от оси действующего трубопровода с каждой стороны; на землях сельскохозяйственного назначения охранная зона ограничивается условными линиями, проходящими в 25 м от оси действующего трубопровода с каждой стороны;
вдоль трасс многониточных трубопроводов — в виде участка земли, ограниченного условными линиями, проходящими в 50 м от осей крайних трубопроводов с каждой стороны; на землях сельскохозяйственного назначения охранная зона ограничивается условными линиями, проходящими в 25 м от осей крайних трубопроводов с каждой стороны;
вдоль подводных действующих многониточных трубопроводов — в виде участка водного пространства от водной поверхности до дна, заключенного между параллельными плоскостями, отстоящими от осей крайних ниток трубопроводов на 100 м с каждой стороны;
вокруг емкостей для хранения и разгазирования конденсата, земляных амбаров для аварийного выпуска нефти и нефтепродуктов — в виде участка земли, ограниченного замкнутой линией, отстоящей от границ территорий указанных объектов на 50 м во все стороны;
вокруг перекачивающих и наливных насосных станций, резервуарных парков, компрессорных и газораспределительных станций, эстакад, станций подземного хранения газа, пунктов подогрева нефти и нефтепродуктов — в виде участка земли, ограниченного замкнутой линией, отстоящей от границ территорий указанных объектов на 100 м во все стороны;
вдоль действующих воздушных линий электропередачи по прямой линии в обе стороны от крайних проводов напряжением:

до 1 кВ		— по 2 м;
от 1 до 20 кВ включительно		— по 10 м;
до 35 кВ		— по 15 м;
до 110 кВ		— по 20 м;
до 150 кВ до 200 кВ		— по 25 м;
до 330 кВ до 400 кВ до 500 кВ		— по 30 м;
до 750 кВ		— по 40 м;
до 800 кВ (постоянный ток)		— по 30 м;

вдоль действующих подземных электрокабелей — по 1 м по обе стороны от крайних кабелей;

вдоль действующих подземных кабелей связи — по 2 м по обе стороны от крайних кабелей.

8.1.11. Строительная организация, получившая разрешение на производство работ в охранной зоне, обязана до начала работ вызвать представителя эксплуатирующей организации для установления по технической документации, приборами-искателями и шурфованием точного местонахождения и фактической глубины заложения действующей коммуникации, определения ее технического состояния и обнаружения возможных утечек транспортируемого продукта (если это трубопровод), а также взаиморасположения действующих коммуникаций с новым запроектированным объектом (трубопровод, кабель и т.п.).

Все вышеперечисленные данные необходимо отразить в проекте производства работ, особо выделив места, где заглубление коммуникаций недостаточно. В проекте производства работ строительная организация обязана предусмотреть меры, исключающие возможность повреждения действующих коммуникаций наездами машин, и меры безопасности работающих.

8.1.15. До начала работ в охранной зоне генподрядная организация совместно с субподрядными организациями должна разработать и согласовать с эксплуатирующей организацией мероприятия, обеспечивающие безопасное ведение работ и сохранность действующих коммуникаций и сооружений.

В мероприятиях должны быть предусмотрены:

порядок производства работ в охранной зоне;
места переездов строительных машин и транспорта через действующие коммуникации и оборудование этих переездов;
меры, предупреждающие просадку грунта при разработке его в непосредственной близости от действующих коммуникаций, особенно при заглублении ниже уровня их заложения;
меры предосторожности, обеспечивающие безопасное ведение работ (например, снижение давления в действующем трубопроводе и др.).

8.1.16. До начала работ в охранной зоне действующих коммуникаций строительная организация, которая будет вести эти работы, должна разработать и утвердить согласованный с эксплуатирующей организацией проект производства работ (ППР), в котором должны быть предусмотрены необходимые меры безопасности с учетом мероприятий, указанных в п.8.1.15.

Требования безопасности и охрана труда

При разработке технологической карты наши специалисты обращают внимание не только на экономное и высококачественное выполнение строительных работ, но и на безопасное выполнение этих работ, включая в состав технологической карты нормативные требования и правила безопасности. Для этого разрабатывается раздел «Техника безопасности и охрана труда». Раздел содержит правила, решения и мероприятия, способствующие соблюдению минимально необходимых требований технических регламентов в строительстве, предусматривающих биологическую, механическую, пожарную, промышленную, химическую, электрическую безопасность, а также электромагнитную совместимость в части безопасности работы и оборудования

Раздел содержит правила, решения и мероприятия, способствующие соблюдению минимально необходимых требований технических регламентов в строительстве, предусматривающих биологическую, механическую, пожарную, промышленную, химическую, электрическую безопасность, а также электромагнитную совместимость в части безопасности работы и оборудования.

Правила, решения и мероприятия разрабатываются для защиты жизни и здоровья людей, имущества физических и юридических лиц, охраны окружающей среды, жизни животных и растений.

В раздел включаются следующие требования по безопасности труда:

Перечень опасных производственных факторов, связанных с технологией и условиями производства работ, и зоны действия опасных производственных факторов
Решения по охране труда и технике безопасности, принятые для данного технологического процесса, приемы безопасной работы
Мероприятия по обеспечению устойчивости отдельных конструкций и всего здания в процессе его возведения или разборки
Схемы производства работ с указанием опасных зон, устройств и конструкций ограждений, предупреждающих надписей и знаков, способов освещения рабочих мест
Правила безопасной эксплуатации машин, оборудования и их установки на рабочих местах
Правила безопасной эксплуатации технологической оснастки, приспособлений, грузозахватных устройств
Правила безопасного выполнения сварочных работ и работ, связанных с использованием открытого пламени
Указания по применению индивидуальных и коллективных средств защиты при выполнении технологических процессов
Мероприятия по предупреждению поражения электротоком
Мероприятия по ограничению опасных зон вблизи мест перемещения грузов кранами

В разделе включаются следующие требования пожарной безопасности:

Решения по количеству въездов на строительную площадку, наличию проездов требуемой ширины, их количеству и расстояний между ними
Мероприятия по эвакуации рабочих с лесов и высотных сооружений
Решения по складированию горючих материалов
Порядок выполнения работ с горючими материалами, выдачи нарядов-допусков на производство работ
Порядок использования электрических калориферов газовых горелок, воздухонагревателей
Правила выполнения пожароопасных работ (окрасочных, с клеями, мастиками, битумами, полимерными и другими горючими материалами, огневых, газосварочных и паяльных)
Оснащение рабочих мест (рабочей зоны) средствами пожаротушения: бочки с водой, ведра, емкости с песком, огнетушители
Схемы эвакуации работающих в случае возникновения пожара
Схемы опасных зон с установкой защитных и сигнальных ограждений; индивидуальных и коллективных средств защиты

В раздел включаются требования по охране окружающей среды:

Мероприятия по снятию и сохранению культурного слоя почвы
Мероприятия по экологически безопасной эксплуатации машин и механизмов
Мероприятия по обеспечению сохранности зеленых насаждений
Требования к производству работ, ограничивающие уровень пыли, шума и вредных выбросов
Мероприятия по сбору, удалению или переработке строительных отходов, возникающих в процессе работ при новом строительстве, реконструкции или разборке ветхих зданий
Требование к оснащению строительной площадки устройствами для мытья колес строительных машин

В разделе приводятся ссылки на действующие нормативные документы по безопасности и охране труда.

Разработка строительной проектной документации

Строительная проектная документация разрабатывается на основании проектных заданий в точном соответствии с исходной документации разрешительного характера и нормативных требований.

При разработке проектной строительной документации ее принято разделять:

Проект на строительство предприятий, зданий и сооружений производственного назначения.
Проект на строительство объектов жилищно-гражданского назначения.

Проект на строительство предприятий, зданий и сооружений производственного назначения включает:

общую пояснительную записку;
генеральный план и транспорт;
технологическое решение;
схема по управлению производством, предприятием и организацией условий и охраны труда рабочих и служащих;
архитектурно-строительное решение;
решения по инженерному оборудованию, сетей и систем;
организация строительства;
охрану окружающей среды;
инженерно-технические мероприятия гражданской обороны, а также мероприятия по предупреждению чрезвычайных ситуаций;
сметную документацию;
эффективность инвестиций.

Проект на строительство объектов жилищно-гражданского назначения включает:

общую пояснительную записку;
архитектурно-строительное решение;
технологическое решение;
решение по инженерному оборудованию;
охрана окружающей среды;
инженерно-технические мероприятия гражданской обороны, а также мероприятия по предупреждению чрезвычайных ситуаций;
организация строительства;
сметную документацию;
расчет эффективности инвестиций (при необходимости).

Виды строительного генерального плана

Строительный генеральный план (стройгенплан) может быть создан как для отдельного сооружения (объектный стройгенплан), так и для всей общей территории (общеплощадочный стройгенплан).

Объектный строительный генеральный план

Данный план чаще всего проектируется к каждому из строящихся объектов с помощью оформленных проектных решений на конкретные стадии работ, то есть:

подготовительного периода;
нулевого цикла;
стадии строительства надземной части объекта и так далее.

Объектный стройгенплан, как правило, разрабатывается на основании детального расчета грузоподъемного транспорта и оборудования, а также их обоснованного и оптимального расположения. Одним словом, объектный стройгенплан выполняется в соответствии со СНиП 3.01.01-85, а его графическая составляющая состоит из такого же комплекса мероприятий, что и для общеплощадочного стройгенплана.

На заметку! Масштабность объектного стройгенплана обозначается в пропорциях 1:500, 1:100 или 1:200.

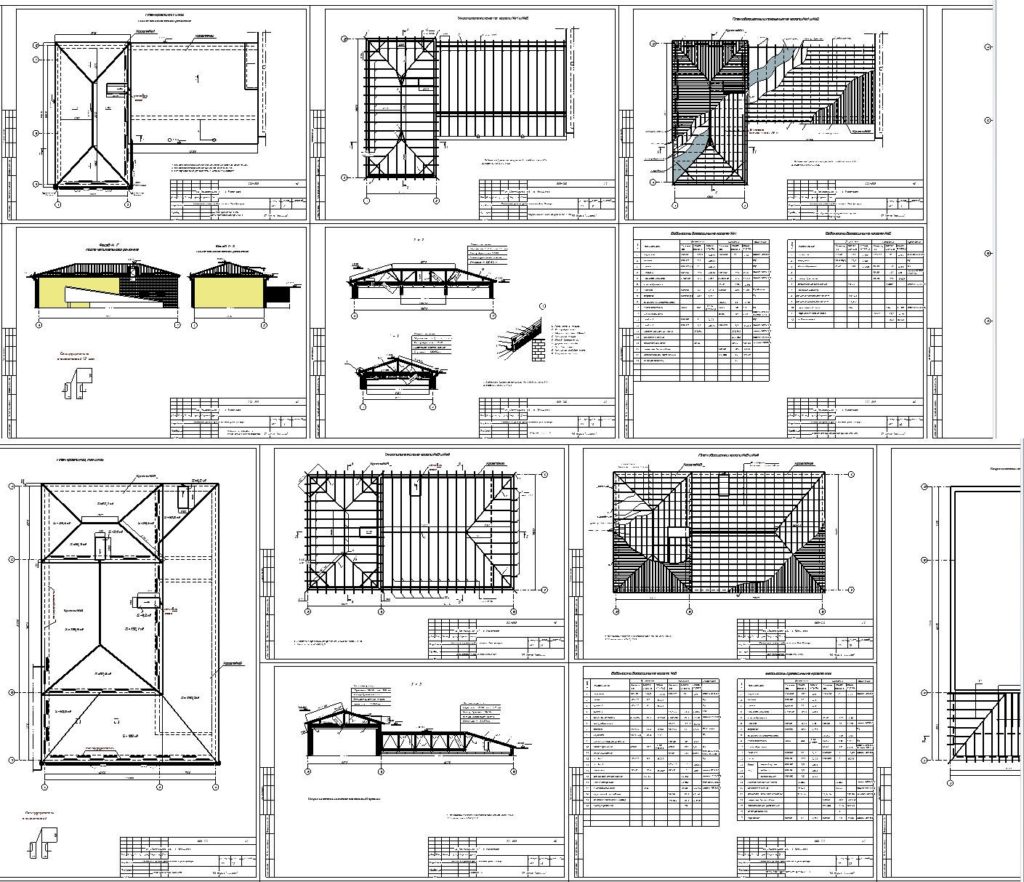

Капитальный ремонт кровли, чертежи к ППР

Общеплощадочный строительный генеральный план

В свою очередь, общеплощадочный стройгенплан разрабатывается на всю территорию строительной площадки с размещением на ней всех построек и предметов.

Кроме того, данный вид стройгенплана включает не только графическую составляющую. Но и пояснительную записку, в которой аргументировано представлены все принятые решения или описан комплекс мероприятий строящегося объекта.

В содержание графического раздела включены следующие документы:

планировка строительной площадки;
план эксплуатации временных зданий и сооружений, а также постоянных сооружений;
условные обозначения;
элементы плана;
технико-экономические обоснования (ТЭО) и характеристики;
примечания.

На заметку! Масштабность общеплощадочного стройгенплана обозначается в пропорциях 1:1000, 1:2000 или 1:3000.

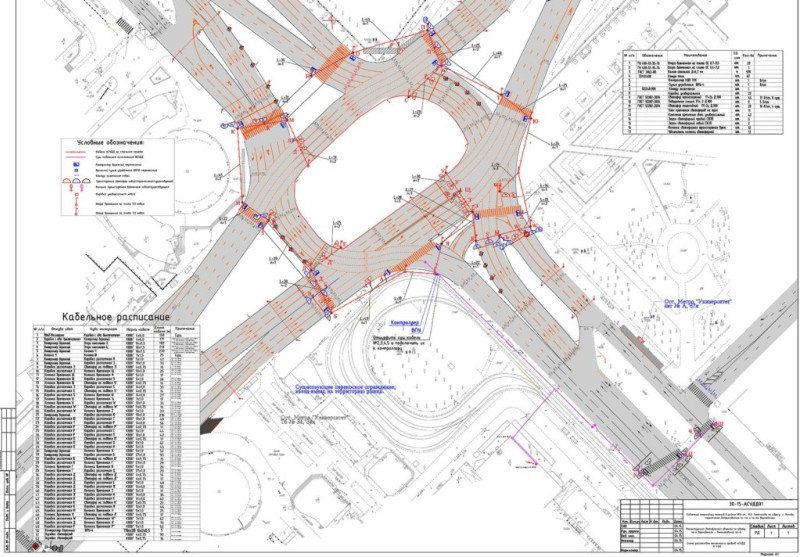

Проектирование транспортной инфраструктуры

Ситуационный строительный генеральный план

Разрабатывается для строительства крупных промышленных зданий. Например, таких как водохозяйственные объекты. В этом случае он определяет не только место размещения объекта строительства. Но и те здания и предприятия стройиндустрии, которые уже существуют.

Одним словом, обозначает условия и комплекс мероприятий, характеризующих строительно-хозяйственные требования района, в котором осуществляется строительство. Это могут быть:

заводы, осуществляющие поставку строительных материалов (железобетонные конструкции или кирпич, металлические конструкции или оборудование и так далее);
карьеры, в которых осуществляется добыча песка, щебня и гравия;
водные, железнодорожные и автомобильные пути сообщения, а также линии электропередач и так далее.

А вот для систем орошения и осушения, ситуационный строительный генеральный план дополнительно обозначает:

границы и площади осушаемых и орошаемых территорий;
территории эксплуатационных и строительных участков;
грани отвода воды и затопления территорий;
очередность ввода каждого узла;
мосты, обводные каналы и так далее.

Градостроительный кодекс РФ

Пригласить на тендер

Если у Вас идет тендер и нужны еще участники:

Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на объектах Минобороны (ОПО воинских частей) и объектах ФСИН России (ОПО исправительных учреждений)ПроектированиеЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовПредаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) и оценка профессиональных рисковАккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияДругие работыПовышение квалификации, профессиональная переподготовкаСкопируйте в это поле ссылку на Ваш тендер, для этого перейдите в браузер, откройте Вашу площадку, выделите и скопируйте строку адреса, затем вставьте в это поле. Если не получится напишите просто номер тендера и название площадки.персональных данных

Виды

Технологическая карта или сокращенно ТК – это документ, создаваемый для исполнения только одного строительно-технического процесса и содержащий в себе все необходимые сведения:

инструкции для рабочих и персонала;
состав технологических операций;
механизацию;
требования к качеству выполненных работ;
инструкции по технике безопасности;
необходимое количество ресурсов.

Технологические карты в строительстве представлены в 3-ех видах:

Типовая или стандартная ТК, не связанная с каким-либо конкретным объектом строительства. Этот документ разрабатывается для конкретного вида работ, которые могут выполняться на различных по целям использования объектах (ТК кирпичной кладки, ТК отделочных работ).
Типовая ТК, привязанная к конкретному объекту, но игнорирующая условия строительства

Чаще всего такие карты используются при массовой типовой застройке.
Индивидуальная или рабочая технологическая карта, разрабатываемая для обозначенного объекта и принимающая во внимание все аспекты строительства, включая местоположение. Оригинальные и нестандартные строительно-архитектурные проекты требуют создания индивидуальных ТК.

Нормативные документы для ППР

СП 48.13330.2019 «Организация строительства»
Постановление Правительства Москвы №284-ПП от 19 мая 2015 года «Порядок оформления ордеров (разрешений) на проведение земляных работ, установку временных ограждений, размещение временных объектов в городе Москве»
Постановление Правительства Москвы №299-ПП от 19 мая 2015 года «Правила проведения земляных работ, установки временных ограждений, размещения временных объектов в городе Москве»
СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»
СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»
Приказ Ростехнадзора №533 от 12 ноября 2013 года «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения»
Приказ Министерства труда №336н от 1 июня 2015 года «Правила по охране труда в строительстве»
Приказ Министерства труда №155н от 28 марта 2014 года «Правила по охране труда при работе на высоте»
Приказ Министерства труда №642н от 17 сентября 2014 года «Правила по охране труда при погрузочно-разгрузочных работах и размещении грузов»
Приказ Министерства труда №328н от 24 июля 2013 года «Правила по охране труда при эксплуатации электроустановок»
Приказ Министерства труда №551н от 17 августа 2015 года «Правила по охране труда при эксплуатации тепловых энергоустановок»
Приказ Министерства труда №552н от 17 августа 2015 года «Правила по охране труда при работе с инструментом и приспособлениями»

Контакты

Понедельник – Пятница, 9:00 – 18:00

г. Москва, Поварская ул, 31/29

ООО «Архитектурно-конструкторское бюро Монолит»

Исходные данные и состав

В качестве исходных данных выступают:

выбранный строительно-технологический процесс;
состав парка техники, необходимого оборудования и инструментария, которые имеются в наличии у организации.

ТК включает в себя несколько разделов, формирующих определенные условия и требования, позволяющие повысить эффективность процесса при минимальных затратах.

Область применения – раздел, в котором формулируются основные исходные данные: от климатических условий до конструкционных особенностей возводимого здания. Также здесь приводится перечень нормативной документации, регламентирующей выполнение этого вида строительных работ.
Организация и технология выполнения – это все требования, которые предъявляются к трем этапам: подготовительному, основному и заключительному.

В данном разделе указывается:

состав автопарка, машин и оборудования с расшифровкой технических характеристик, видов, марок и количества единиц в наличии;
перечень, последовательность и схемы выполнения технологических операций;
схемы транспортировки и складирования строительных ресурсов и материалов, расположения техники и приспособлений;
состав бригад и звеньев рабочих.

Также в этом разделе можно найти информацию об организации проходов и проездов, о размещении опасных зон на территории объекта, описание основных строительных работ, а также условия их проведения.

Требования к качеству при приемке выполненных работ указывают на параметры, оборудования и способы измерения, с помощью которых производится оценка качества.
Калькуляция затрат труда или ТЭП (технико-экономические показатели) предоставляет расшифровку таких показателей, как заработная плата, премии, нормативные трудозатраты, расценки на нормы рабочего времени, как людей, так и машин.
График проведения строительных работ.
Материально-технические ресурсы – информация о требуемых материалах, конструкциях, инвентаре и инструментарии.
Техника безопасности и охрана труда.

Технологические карты давно вышли за рамки строительной области, и долгое время используются в различных сферах промышленности. Прогресс и инновации требуют знаний о качественной организации технологических процессов для достижения максимальной эффективности в условиях тенденциозного снижения затрат. Разработка и создание технологических карт с успехом решает все поставленные задачи.
