Виды вентиляторов: классификация, назначение и принцип их работы

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.

Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.

Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.

Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Организованный и неорганизованный вид

Естественная вентиляция делится на два вида. Существует самопроизвольный вид (неорганизованный) и организованный. В первом случае, комната проветривается с помощью окон и ветра, а во втором — с помощью специальных отверстий, которые располагаются наверху комнаты.

Что касается организованного типа системы вентиляции, она бывает общеобменной и местной, а также делится еще на три подвида. Сегодня можно установить ярусную, гравитационную и аэрационную организованную вентиляцию.

Неорганизованная система вентиляция делится на инфильтрацию и проветривание.

Общеобменная и местная(локальная) системы проветривания

Общеобменная приточно вытяжная вентиляция работает везде, отсюда и название. Установки дают кислород порционно и убирают весь углекислый газ из помещения.

Общеобменная вентиляция с переменным расходом воздуха бывает комфортной и производственной. Первая используются в жилых домах, а вторая позволяет организовать производственный процесс.

Местная вентиляция работает на каком-то конкретном участке либо зоне. Его создают, чтобы организовать локальную подачу кислорода на рабочие места и удалить углекислый газ в местах его появления. Например, его используют на кухне над печкой.

Ярусная, гравитационная системы и аэрация

Ярусная автономная вентиляция используется во многоэтажном здании. Вентиляционные трубы прокладываются ярусами, отсюда и названия.

Гравитационная система применяется как в частном доме, так и на производстве. Работает по следующему принципу: через окна поступает чистый воздух, проникает в комнаты через щели дверей и диффузоры и вытесняет углекислый газ, который поднимается вверх по специальным решеткам и покидает здание.

Аэрационная система бывает канальной и бесканальной. Бесканальная работает от аэрационных фонарей, установленных в кровле, и фрамуг. Принцип ее действия прост: через открытие фрамуг по фонарям поступает свежий воздух и выходит углекислый газ.

Канальная аэрация работает благодаря дефлекторам на крыше и вентиляционным шахтам. Через первые устройства поступает кислород, а через вторые уходит загрязненный воздух.

Сама система обладает своими преимуществами и недостатками. В качестве плюсов можно назвать простоту в работе и низкую стоимость. К недостаткам относится зависимость от погоды.

Инфильтрация и проветривание

Инфильтрация действует всегда. Принцип ее действия прост: через маленькие щели в стене происходит циркуляция воздуха под действием атмосферного давления.

Проветривание происходит с помощью окон и дверей. Так же, как и в первом случае, происходит циркуляция воздуха под действием воздушных потоков атмосферы.

4 типа вентиляторов

По типу конструкции вентиляторы можно условно разделить на 4 группы.

1. Осевые вентиляторы, называемые еще аксиальными. Лопатки этих вентиляторов перемещают воздух вдоль оси своего вращения. Это – самые распространенные вентиляторы. Именно они используются в качестве кулеров в компьютерной технике, в вентиляторах бытового назначения. Коэффициент полезного действия осевого вентилятора наиболее высок за счет малых потерь, возникающих от трения воздуха о лопасти, и низкого сопротивления самого вентилятора движущемуся воздуху.

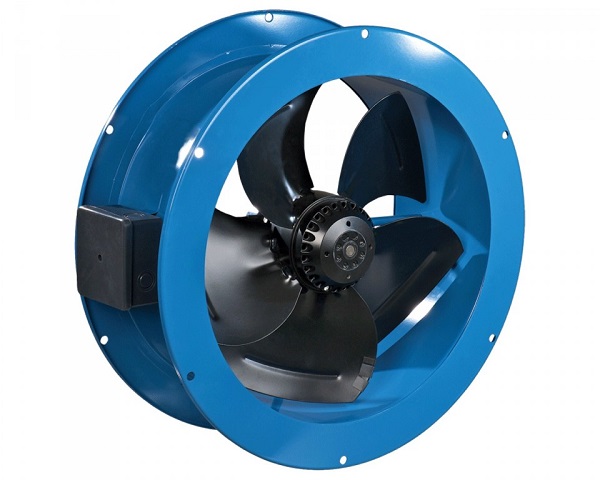

Осевой вентилятор

2. Центробежные вентиляторы (радиальные), у которых направление воздуха на входе располагается параллельно оси вращения. Затем поток меняет направление и расходится от оси вращения в радиальном направлении. Воздух перемещается вентилятором при помощи лопаток спиральной формы внутри кожуха, внешне похожего на улитку. Достоинством таких вентиляторов является то, что они могут выдерживать перегрузки по расходу воздуха. Поэтому они нашли свое применение в промышленных системах.

Центробежный вентилятор

3. Диагональные вентиляторы являются симбиозом двух первых типов вентиляторов. Воздух на входе движется так же, как и у осевого вентилятора, а на выходе он отклоняется на 45 градусов, что придает ему дополнительное ускорение по принципу, используемому в центробежных вентиляторах.

Диагональный вентилятор

4. Безлопастные вентиляторы работают по технологии «воздушного множителя». Воздушный поток в них воздается турбиной, расположенной в основании вентилятора. Этот поток подается в рамку через узкие щели, вовлекает в движение окружающий воздух. В итоге поток воздуха на выходе вентилятора усиливается в 10-15 раз.

Безлопастный вентилятор

К достоинствам безлопастных вентиляторов можно отнести высокую производительность и отсутствие вращающихся деталей. Недостаток их – очень высокая цена, превышающая в несколько раз цену обычного, лопастного вентилятора такого же назначения. Еще один их недостаток – высокий уровень шума.

Все вентиляторы, кроме того, различаются размерами и производительностью. В зависимости от конструктивных особенностей и назначения они могут быть настольными, потолочными. Существуют канальные вентиляторы, устанавливающиеся непосредственно в вентиляционном канале; крышные вентиляторы, вытягивающие воздух из помещения через отверстие в крыше. Есть и многозональные вентиляторы, корпус которых позволяет всасывать воздух одновременно по нескольким воздуховодам.

Регулировка высоты и поворот

Регулировка высоты и возможность поворота вентилятора есть в большинстве современных моделях. Так, напольные вентиляторы, как правило, имеют в качестве подставке высокую ножку, которую можно регулировать по высоте и выставлять так, чтобы обдув был комфортным и когда вы сидите, и когда лежите.

Поворот вентилятора также необходим, ведь прямой поток воздуха прямо на лицо выдержит далеко не каждый человек, поэтому после какого-то время его прямо и хочется выключить. Выходом становится вентилятор с автоповоротом, который включен почти во все напольные вентиляторы и некоторые настольные.

<?php echo do_shortcode(») ?>

Преимущества и недостатки

Среди вентилирующих устройств осевые вентиляторы выделяются следующими достоинствами:

1. Большой диапазон типоразмеров. Габариты прибора зависят от размеров двигателя, обеспечивающего требуемую производительность. Миниатюрные модели, например, предназначенные для обдува радиатора видеокарты, являются уменьшенными копиями огромных осевых вентиляторов шахтных воздухоподающих стволов.
2. Возможности снижения уровня шума. В конструкцию устройства входит минимум издающих шум деталей. Это сам двигатель, его подшипники и лопасти. Применение амортизирующих прокладок ограничивает передачу вибрации от двигателя к корпусу. Использование малошумящих подшипников качения также уменьшает шумность устройства. В основном шум при работе осевого вентилирующего устройства издает воздушный поток, взаимодействуя с лопастями. Изменяя материал, из которого изготавливают лопатки, и их конфигурацию, конструкторы аксиальных вентиляторов добиваются требуемых показателей уровня шума.
3. Обслуживание осевых вентиляторов не представляет трудностей. Удобный доступ ко всем элементам обеспечивается простотой конструкции.
4. Долговечность. Применение качественных материалов для изготовления деталей и средств защиты двигателя от перегрева гарантирует надежность и большой срок службы прибора.
5. Экономичность. Для перемещения воздушных масс не требуется двигатель повышенной мощности.
6. Себестоимость производства осевых вентиляторов сравнительно невысока, следовательно, и их цена вполне доступна.
7. Независимость от расположения в пространстве. Вертикальное или горизонтальное положение прибора не влияет на его производительность.

Недостатками аксиальных вентиляторов являются:

• невозможность создавать высокое давление на выходе;
• повышение уровня шума при увеличении производительности.

Классификация по конструктивному исполнению

1. Осевые (аксиальные) выполнены в виде импеллера, насаженного на ось и защищенного кожухом. Обычно кожух имеет форму сплошного цилиндра, но может выполняться из металлических прутьев. Ось вентилятора соединена с электродвигателем. Выход оснащен устройством, спрямляющим поток (коллектором). Отличительная особенность данных устройств – малые потери на трение, высокий КПД, возможность изготавливать агрегаты широкого размерного ряда диаметром от нескольких сантиметров (для ноутбуков и иных компактных устройств) до промышленных вентиляторов с лопастями в несколько метров. Аксиальные устройства успешно применяются в быту (фены, кухонные вытяжки, вентиляция в ванных комнатах и пр.) и в промышленности (вентиляция в офисах, цехах, сельскохозяйственных помещениях и пр.).

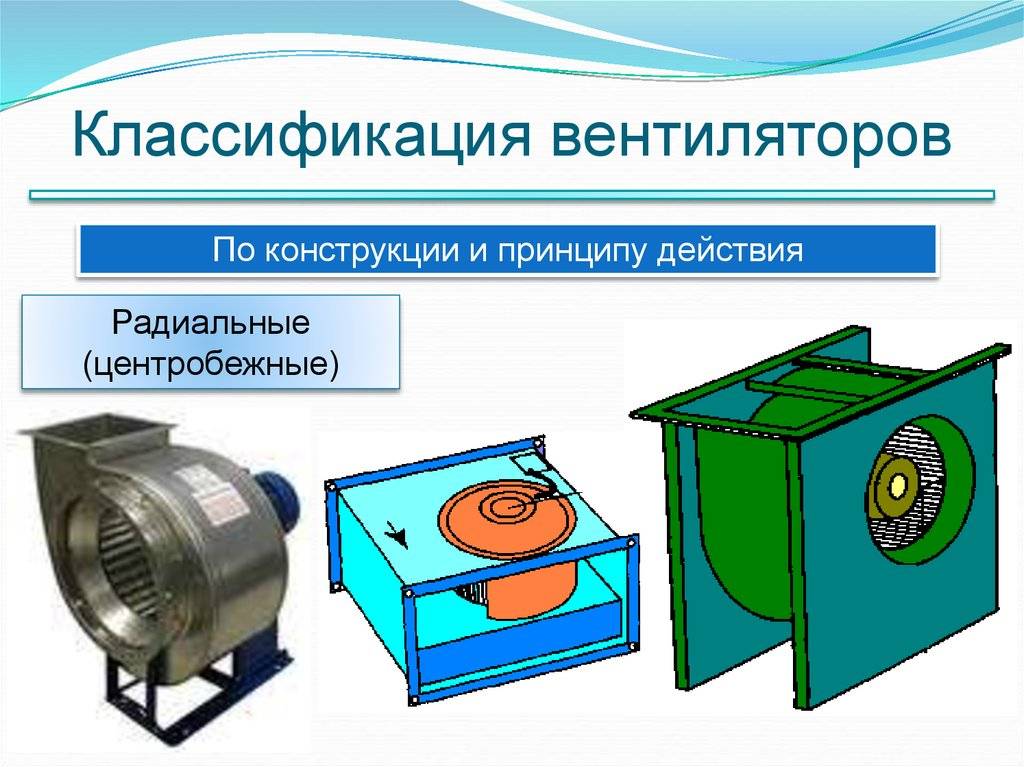

1. Центробежные (радиальные) представляют собой спиралевидный корпус («улитку») внутри которого расположена крыльчатка, приводимая в движение электродвигателем. С боковой стороны находится входное отверстие, через которое всасывается воздух. Под прямы углом к входному отверстию расположен выходной патрубок. Исключение составляют крышные радиальные вентиляторы, в которых воздух прокручивается не под прямым, а под развернутым углом, выходя через патрубки, направленные вниз. Входное отверстие в крышных центробежных устройствах также направлено вниз. Агрегаты данной конструкции обладает большей, по сравнению с осевыми вентиляторами мощностью. В них происходит сжатие воздуха внутри нагнетательной камеры и выпуск его с большим, относительно входного, давлением. Такая конструкция и обеспечивает необходимую мощность. Поэтому они пригодны для установки в воздуховодах большой длины.

1. Диагональные устройства представляют собой кожух конической формы, внутри которого расположены рабочие колеса с лопастями, причем одно колесо имеет конструкцию лопастного винта, насаженного на ось, а второе – лопастную крыльчатку, аналогичную импеллерам радиальных вентиляторов. Воздух в таких устройствах движется под углом 450, что значительно увеличивает скорость осевого потока на выходе. Недостатком такой конструкции является высокий уровень шума, производимый устройством.

1. Тангенциальные (диаметральные) вентиляторы выполняют в виде барабанного колеса, лопатки которого загнуты вперед внутри корпуса. Входное отверстие оснащено патрубком, выходное – диффузором. Воздух засасывается, дважды проходит импеллер в перпендикулярном направлении и выходит через выходной патрубок, расположенный вдоль оси корпуса. Такие агрегаты применяют там, где необходимо создать направленный плоский поток воздуха: в кондиционерах, тепловых завесах и пр. Преимущества тангенциальных вентиляторов в компактности, хорошем КПД (до 70%), низком уровне шума, возможности менять направление потока.

1. Прямоточные вентиляторы выполнены в виде цилиндрического основания, в боковых стенках которого расположены входные отверстия. Здесь же располагаются турбина и электромотор. К основанию прикреплено кольцевидное крыло без лопастей и иных подвижных элементов. Принцип работы устройства следующий. Засасываемый воздух сильно сжимается турбиной и выпускается сквозь узкие щели кольцевидного крыла, создавая область разряженного воздуха с внешней стороны кольца. Вырываясь с большой скоростью, потоки сжатого воздуха «тянут» за собой разряженный воздух. В результате на выходе кольца создается мощный поток направленного воздуха. Достоинством устройства является высокая мощность, недостатком – высокий уровень шума.

Для подбора вентилятора или вентиляционного оборудования отправьте заявку нашему менеджеру или позвоните 8 (499) 647-40-32.

Ответ будет содержать всю необходимую информацию: цену, техническое описание, срок поставки, условия доставки, условия оплаты.

Отправить заявку

Канальный

Такой тип вентиляторов устанавливают в стене, а в помещении видна только его решетка, далее идут воздуховоды, через которые отработанный воздух направляется наружу или к системе фильтрации и очистки, после чего возвращается назад.

Чтобы узнать все нюансы работы вентилятора этого типа, посмотрите видео. В нем подробно разъясняются функциональные особенности канального вентилятора.

Для изготовления корпусов этих оригинальных устройств используется многослойное полотно, состоящее из стали, прочного пластика или их комбинаций. Соединение происходит методом точечной сварки или крепежными деталями.

Достоинства:

• обработка одновременно нескольких помещений;
• осуществлять добавку свежего воздуха с улицы;
• вариации подачи воздушного потока.

Минусы:

• при подаче во все помещения происходит смешивание, если кто-то курит, то этот запах попадает в другие комнаты;
• нет независимой регулировки температуры;
• высокая стоимость установки, куда входит цена трубопроводов;
• чтобы чистить фильтры, нужен люк для работы.

Бытовые

Для осуществления нормальной вентиляции в квартире или собственном доме используют специальной конструкции бытовые вентиляторы, т.к. они должны эффективно работать и не пропускать обратную тягу в помещение вместе со всеми негативными компонентами.

Электрическая схема вентилятора отличается в зависимости от его вида и назначения — она прилагается в инструкции по эксплуатации изделия. Аналогичная электросхема подключения практически не меняется, за исключением некоторых специфических для каждого конкретного устройства нюансов.

Под бытовыми вентиляторами понимаются также привычные всем нам конструкции для охлаждения воздуха в помещениях. По исполнению они могут быть настольного или напольного вида, стандартная комплектация — электрический привод, импеллер и ограничительные решетки для безопасности.

Функции бытового вентилятора могут быть расширены за счет эффективных добавлений:

• увлажнение воздуха;
• система ионизации, что весьма полезна для подрастающего поколения и людей пожилого возраста.

Эти усовершенствования повышают стоимость изделия, но положительно влияют на микроклимат помещения, особенно в период всплеска сезонных заболеваний.

Плюсы:

• простая эксплуатация и установка;
• довольно универсальны;
• небольшая стоимость.

Нельзя использовать:

• при бронхиальной астме;
• при онкологических болезнях;
• если в помещении много пыли;
• когда есть непереносимость к ионизации.

https://youtube.com/watch?v=I2HcVHs2DBY

Виды центробежных вентиляторов

Принцип функционирования и устройство вентилятора напрямую зависят от его типа. С учетом направления движения масс воздуха такие приборы могут быть вытяжными или оснащаться функцией всасывания с двух сторон. Также их разграничивают по направлению вращения, которое бывает левым или правым. Главным критерием является величина давления воздуха внутри конструкции.

Низкого давления

Вентиляторы высокого давления применяются в помещениях с большой площадью

Низким считается давление величиной до 1000 Па, такие вентиляторы имеют сплошной спектр уровня шумности, состоящий из вихревого и приграничного шумов. Они разделяются на две категории в зависимости от скорости вращения основного колеса, которая составляет менее 30 м/с для первого и 30-50 м/с для второго классов.

Среднего давления

Приборы среднего типа создают воздушные потоки с давлением в пределах 1000-3000 Па. Их устанавливают в отопительных и вентиляционных системах, предназначенных для больших помещений разного назначения. Такие вентиляторы оснащены входными отверстиями с меньшим диаметром и количеством лопаток по сравнению с аналогами низкого давления.

Высокого давления

Такие устройства способны создавать давление воздушного потока, превышающее 3000 Па, и используются для монтажа в системах для вентилирования помещений с большой площадью, включая складские, производственные и торговые. Также они используются с целью выдачи масс воздуха в сушильные печи, во время монтажа систем пневматического перемещения грузов и для прочих нужд.

Конструктивные исполнения

Вентилятор центробежный стандартный вытяжной бывает напольным либо настольным в зависимости от конструкции. Варианты первого типа предназначены для больших помещений, их чаще используют на производстве. Настольные модели более компактные и простые в обслуживании, помимо этого они не доставляют проблем в процессе установки. Устройства для вентилирования различаются и по направлению движения стационарных колес, правосторонние вращаются по часовой стрелке, левосторонние в противоположную сторону. Колеса могут закрепляться различными способами и запускаться с помощью электрического двигателя или клиноременной передачи.

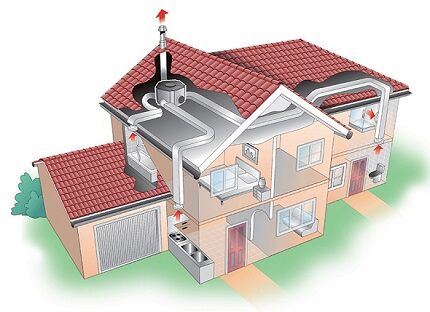

Приточная вентиляция

Приточная вентиляция отбирает воздушную массу из окружающего её воздуха и передаёт внутрь помещения. В приточной системе вентилирования выделяют две разновидности: работа вентиляции с помощью механических устройств и второй вариант с использованием динамики воздушной массы естественного характера.

Принудительная вентиляция может обеспечить помещение необходимым количеством свежего воздуха в определённых объёмах и заранее рассчитанных потоках. Естественная вентиляция опирается только на динамику воздушной массы, которая есть во внешней среде, то есть прогнозировать объём поступаемого воздуха в этой системе, невозможно. Такие системы в основном можно применять там, где вентилирование является дополнительным элементом обеспечения жилого или коммерческого пространства свежим воздухом из внешнего источника.

Важная особенность естественной вентиляции заключается в том, что она выполняет свою работу не за счёт механизмов, приводимых в действие с помощью электрической энергии, а с помощью разницы в давлении воздуха в помещении и во внешнем пространстве.

На практике, естественную и механическую систему приточной вентиляции объединяют в одну для создания оптимальной системы обмена воздушными массами в помещениях. Такие системы синхронизируют, стремясь создать сбалансированный эффективный обмен воздухом.

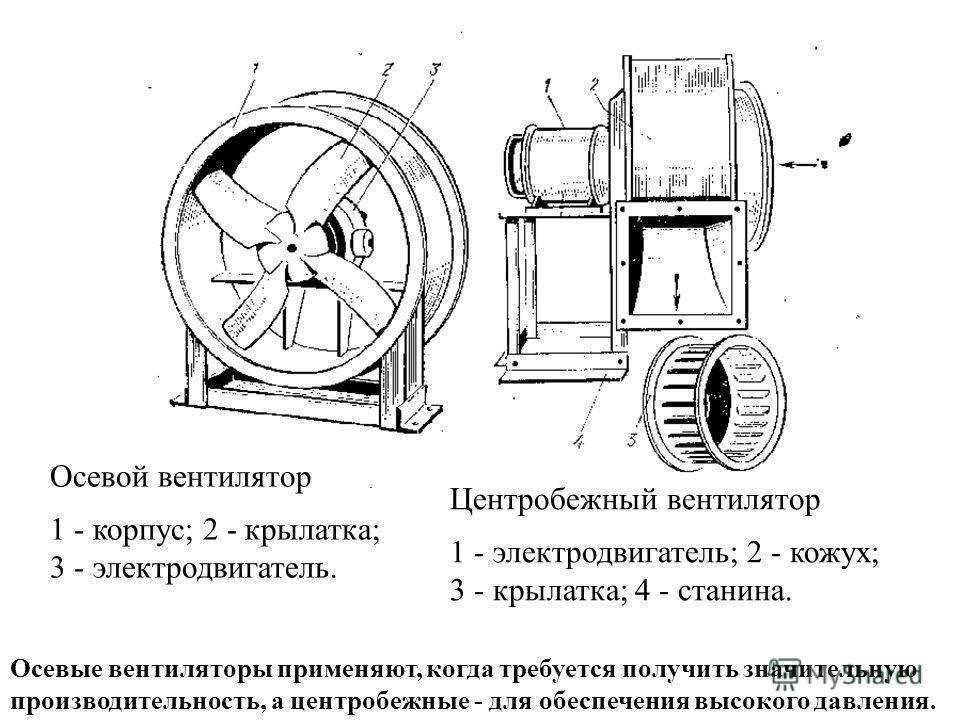

Сравнительные характеристики осевого и центробежного вентилятора

Если сравнивать рабочие параметры агрегатов, то можно выявить следующие отличия.

Главным плюсом осевых моделей называют высокую эффективность. При необходимости, например, быстрого выведения воздуха из помещения он справится отлично. Он на высокой скорости перемещает воздух лопастями вокруг оси ротора.

Лопасти и воздух в таком вентиляторе двигаются в одном направлении и плоскости. Вместе с тем он не способен создать высокое давление, поэтому чаще используется как самостоятельное устройство, без воздуховодов.

Осевые вентиляторы отличаются своими компактными размерами, простотой конструкции и легкостью монтажа. Благодаря простому устройству в случае поломки не составит труда их отремонтировать.

В радиальных моделях, наоборот, направление воздуха не совпадает: на выходе воздушный поток перпендикулярен входящему.

Радиальный вентилятор создает значительно более высокое давление, чем осевой. Но при этом производительность у них чуть меньше. Такие устройства способны продвигать воздушные массы по длинной трассе на большие расстояния.

Они могут устанавливаться на сложных участках воздуховодов для поддержания определенного уровня давления в сети. Эти характеристики радиальных вентиляторов делают их незаменимыми при использовании в промышленности.

Такие конструкции могут как нагнетать воздух, так и всасывать его, поэтому их область применения очень обширна. Например, их с успехом используют на производстве для дымо- и пылеудаления.

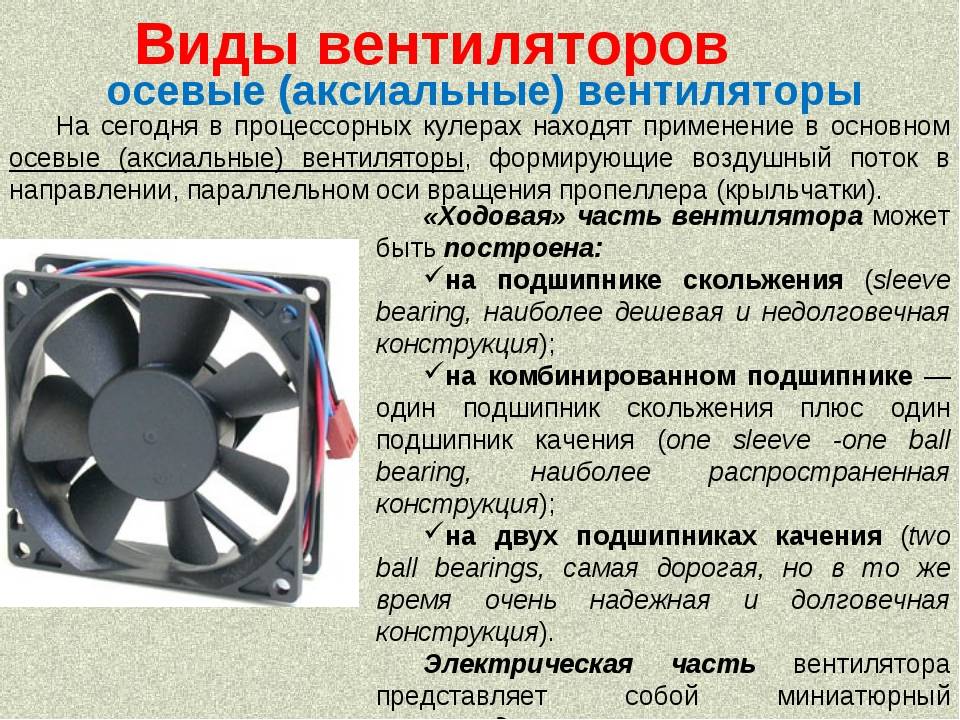

Осевые или аксиальные устройства

Рабочие лопасти таких устройств вращаются вокруг одной оси и перемещают воздушный поток сквозь устройство. Конструкция отличается легкостью, поэтому она чрезвычайно популярна и часто используется в бытовых приборах: например, кулеры в системном блоке ПК, фены для сушки волос. Их КПД высокое, потому что у осевых устройств довольно невысокое сопротивление воздушному потоку, да и потери из-за трения почти отсутствует. Конструктивно они выглядят как колесо, состоящее из консольного вида лопастей, жестко закрепленных под определенным углом, относительно воздушного потока, который всегда имеет направление параллельно оси вращения устройства

На входе устанавливают специальный коллектор, который выравнивает или спрямляет поток — это немаловажно для улучшения аэродинамики изделия

Конструкция осевых изделий предельно простая: кожух с монтажными отверстиями для прочного закрепления на месте эксплуатации, электродвигатель вмонтирован внутрь устройства, а рабочее колесо — плотно посажено на вал  электропривода. Напор потока, как и его расход, регулируется расстоянием между лопастями.

Основные характеристики

RPM

Revolutions Per Minute или количество оборотов в минуту — одна из основных характеристик, которая обозначает то, как переводится. Чем больше количество оборотов, тем быстрее вентилятор вращается. Характеристика несомненно важная, она может влиять как на создаваемый шум от звука движения воздуха или мотора (в зависимости от его качества), так и на производительность вентилятора (не всегда), а именно количество воздуха, который вентилятор может пропустить через себя.

CFM

Cubic Feet per Minute или кубические футы в минуту — объём воздуха, который пропускает через себя вентилятор в единицу времени (минуту). Чем выше этот параметр, тем больший объём проходит через вентилятор, что даёт нам большую производительность. Если количество оборотов в минуту мы можем увидеть в различных мониторингах в системе или с помощью BIOS, то объём — нет, поэтому нам приходится доверять тем цифрам, которые даёт производитель. Конечно, замерить можно, но нужно ли в домашних условиях оборудование, измеряющее расход воздуха? Каждый решит для себя сам. Мы же, используя сухие цифры и некоторые обзоры, можем судить о производительность вентиляторов. У большинства вентиляторов CFM указывается на максимальной скорости вентиляторов и, к сожалению, на разном количестве оборотов в минуту (RPM) значение может быть разным и зачастую нелинейным. Если стоит выбор между несколькими вентиляторами с одинаковой скоростью вращения, то необходимо отдавать предпочтение тому, у которого CFM выше остальных.

Размер вентилятора

Размер вентилятора — это ещё один важный параметр при подборе вентилятора. Больший по размерам вентилятор не всегда производительнее того, который меньше, но о чём можно говорить точно, так это то, что при меньших оборотах в минуту большие вентиляторы пропустят через себя больший или равный объём воздуха и будет иметь меньшее количество шума

Вы можете обратить внимание на это сами, просто сравнив характеристики CFM для разных размеров. Это всё хорошо, но что же о самих размерах? Размеры вентиляторов бывают как стандартные 120, 140, 200 мм, так и менее 135, 138 мм и др. В последнем случае подобрать что-то в замен штатных будет целым приключением

Так, с использованием изображения ниже вы можете определить, как измеряется размер вентилятора. Его размер берётся по центрам отверстий. Большинство вентиляторов симметрично по размерам, или иначе говоря это — квадрат, в который вписан круг с диаметром 120 мм (в нашем случае на изображении)

В последнем случае подобрать что-то в замен штатных будет целым приключением. Так, с использованием изображения ниже вы можете определить, как измеряется размер вентилятора. Его размер берётся по центрам отверстий. Большинство вентиляторов симметрично по размерам, или иначе говоря это — квадрат, в который вписан круг с диаметром 120 мм (в нашем случае на изображении).

Кроме стандартного размера вентилятора есть и ещё один, а именно толщина вентилятора. Стандартная толщина вентилятора составляет 25 мм, но также есть решения с меньшей величиной, например, 15 мм или больше 30 мм. Стандартные используются в большинстве случаев и корпусах. Вентиляторы с меньшей толщиной могут пригодиться в небольших корпусах или в стеснённых пространствах. 30 мм и больше — такие вентиляторы обычно используются в серверных решениях, при этом количество оборотов в минуту в них зачастую значительно выше. Это всё хорошо, но на что влияет толщина вентилятора? Если с шириной вентилятора нам уже всё понятно, то с толщиной всё примерно также. Чем тоньше вентилятор, тем меньший объём воздуха он может пропустить через себя. Ниже вы можете увидеть вентилятор толщиной 15 мм.

А на следующем изображении — стандартный, толщиной 25 мм. У меньшего вентилятора большее количество лопастей и они имеют меньшую толщину, в отличии от стандартного, потому что уменьшить потери проходящего воздуха мы можем только изменение профиля самих лопастей и количеством оборотов в минуту. Так у стандартной версии 1800 RPM, в то время как у тонкой — 2100 RPM. Даже с учётом всех изменений более тонкая версия прокачивает меньше воздуха, зато её можно установить в небольшие пространства для дополнительного продува того или иного элемента в корпусе.

Тип лопастей

Лопасти у разных производителей имеют разную форму, насечки и прочие элементы. В первую очередь это служит для получения двух основных результатов — хорошего воздушного потока или высокого статического давления. В первом случае вентиляторы оптимизированы для работы как корпусные, а вторые — для продувания различных радиаторов систем охлаждения или же корпуса с плотными фильтрами.

Как вы можете заметить, лопасти у трёх разных вентиляторов различаются не только по цвету.

Разновидности вентиляторов

Для того, чтобы организовать успешную работу вентиляционной системы, центробежные устройства представляются оптимальным вариантом, поскольку они обеспечивают циркуляцию с нужной интенсивностью за счет вращения основного элемента — колеса. Существует сразу несколько разновидностей вентиляторов данного типа, которые существенно отличаются между собой по рабочим характеристикам, принципу работы и другим особенностям. Существующая классификация предполагает наличие следующих разновидностей:

• канальные;
• радиальные;
• осевые.

Кроме того, устройства различаются по степени создаваемого давления в системе. Каждый из этих типов значительной отличается от других, в связи с чем, целесообразно изучить их подробнее.

Канальные

Канальные вентиляторы представляются идеальным решением для эксплуатации в условиях приточных, а также вытяжных системах общего назначения, отличаются тихой работой, что делает их подходящими для бытового использования.

Радиальные

Радиальные изделия значительно отличаются от аналогов, поскольку используются для конвекции потоков воздуха, его очистки, а также регулировки влажности в помещении. Подобные модели могут различаться по направлению вращения, а также движению воздушного потока, что дает возможность расширить сферу их применения.

Помимо прочего, все устройства различаются по уровню давления, создаваемого в системе. Изделия высокого давления предназначены для циркуляции воздуха в условиях отсутствия значительного количества примесей и твердых частиц, в связи с чем, чаще всего применяются в стандартных системах кондиционирования, а также вентиляции.

Вентиляторы среднего давления подойдут для эксплуатации в условиях высокого сопротивления в системе, позволят эффективно организовать транспортировку умеренных объемов воздуха. Применяются не только в бытовых, но и в промышленных системах, что делает их универсальным вариантом.

Изделия низкого давления используются для транспортировки газов в условиях малого сопротивления воздуха, в связи с чем, чаще всего применяются в промышленных условиях. Возможность стабильной работы при умеренной запыленности позволяет использовать изделия в общественных вентиляционных системах.

Осевые

Осевые вентиляторы повсеместно используются в быту, поскольку отлично подходят для организации основной вентиляции в условиях загородных домов. Они нередко используются для охлаждения различных элементов электроники, благодаря сниженному уровню шуму при работе, малой стоимости и компактным габаритам.

История вентиляции

Основная статья: Вентиляция

Отдельные приёмы организованной вентиляции закрытых помещений применялись ещё в древности. Вентиляция помещений до начала XIX века сводилась, как правило, к естественному проветриванию. Теорию естественного движения воздуха в каналах и трубах создал М. В. Ломоносов. В 1795 году В. X. Фрибе впервые изложил основные положения, определяющие интенсивность воздухообмена в отапливаемом помещении сквозь неплотности наружных ограждений, дверные проёмы и окна, положив этим начало учению о нейтральной зоне.

В начале XIX века получает развитие вентиляция с тепловым побуждением приточного и удаляемого из помещения воздуха. Отечественные учёные отмечали несовершенство такого рода побуждения и связанные с ним большие расходы теплоты. Академик Э. X. Ленд указывал, что полная вентиляция может быть достигнута только механическим способом.

С появлением центробежных вентиляторов технология вентиляции помещений быстро совершенствуется. Первый успешно работавший центробежный вентилятор был предложен в 1832 году А. А. Саблуковым. В 1835 году этот вентилятор был применён для проветривания Чагирского рудника на Алтае. Саблуков предложил его и для вентиляции помещений, трюмов кораблей, для ускорения сушки, испарения и так далее. Широкое распространение вентиляции с механическим побуждением движения воздуха началось с конца XIX века.

Внутреннее строение

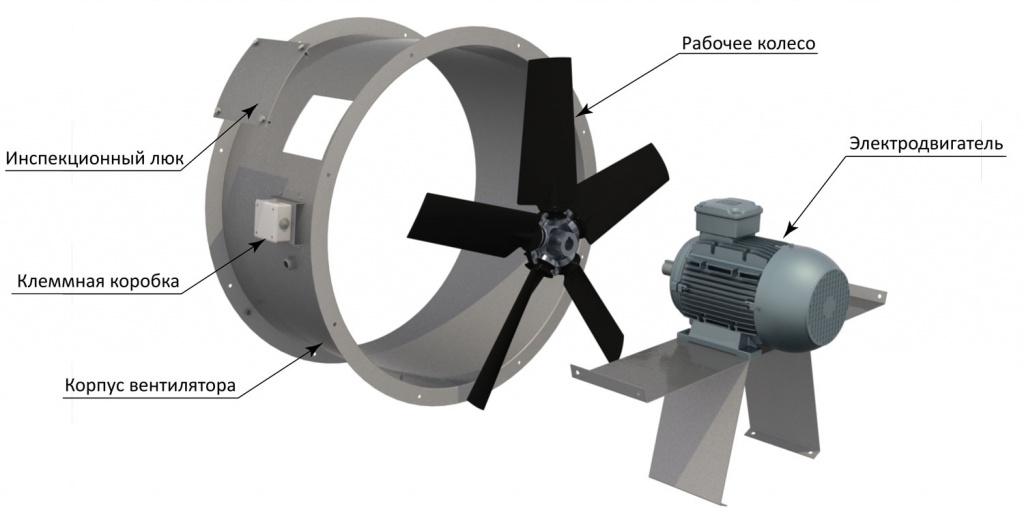

Аксиальный вентилятор состоит из крыльчатки (лопастей, винта), корпуса и небольшого двигателя, за счёт работы которого крутится ось. Корпус имеет круглое сечение. За счёт того, что воздух проталкивается винтом вдоль оси вращения, циркуляция воздуха будет осуществляться принудительно.

При работе приспособления вся энергия вала двигателя передается на рабочее колесо. Сколько сделал оборотов двигатель – столько раз провернётся ось, а вместе с ней – и крылатка. Так как лопасти закреплены под определённым углом, а само устройство – на оси вращения, то в процессе работы воздух перемещается вдоль оси, попутно закручиваясь.

Крыльчатка делается из лёгких материалов, чтобы не возникало серьёзного сопротивления. Это же решение способствует тому, что для движения винта достаточно не самого мощного двигателя. Часты в применении моторы до 0,8 кВт и производительностью до 16080 м3 в час. Диаметр винта нечасто в массовом производстве превышает 70 сантиметров.

Осевые вентиляторы подразделяются следующим образом:

• Настенные (вентиляционные шахты).
• Потолочные.
• Крышные (также относятся к вентиляции, втягивают свежий воздух и выталкивают спёртый. Дополнительно защищены от коррозии и неблагоприятной среды).
• Оконные (нечто вроде мини-кондиционеров).
• Напольные (обычные бытовые).
• Прочие (кулеры, охлаждение в авто и т. д.).
