Как правильно сделать заземление в гараже своими руками

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
• Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору
• Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

Устройство контура заземления

Мы выяснили, зачем нужно заземлять электрооборудование, теперь выясним, как правильно сделать контур заземления.

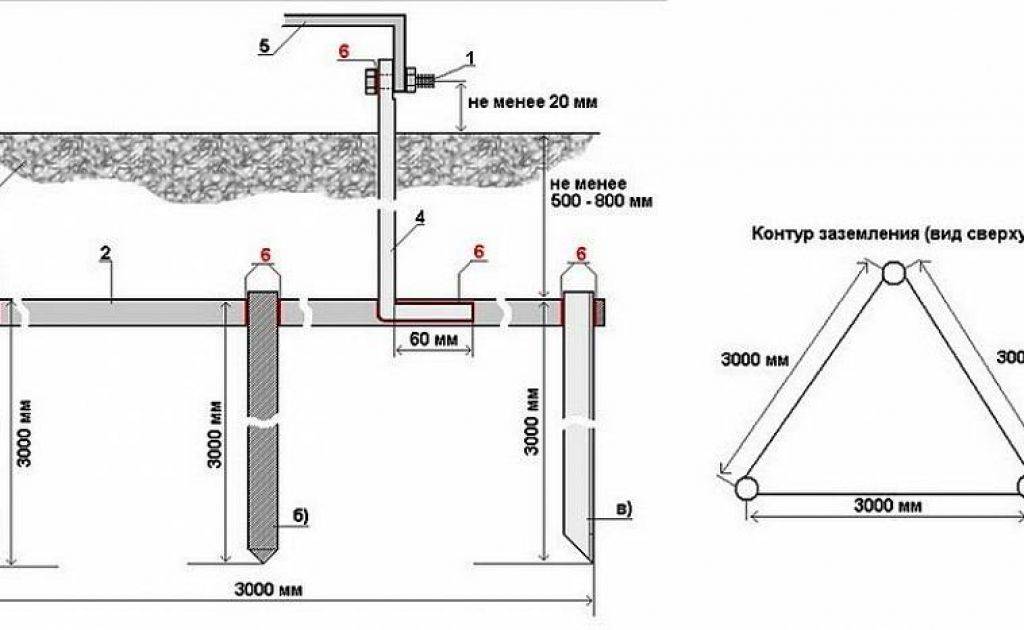

Контур состоит из горизонтального и вертикальных заземлителей. Их задача: обеспечить максимально возможную площадь соприкосновения с грунтом. Чем эта площадь больше, тем меньшее сопротивление будет у устройства в целом.

Вертикальные заземлители: стальные уголки со стороной не менее 50 мм или трубы диаметром не менее 32 мм, забитые вертикально в землю. Толщина стенок труб — не менее 3,5 мм. Длина их зависит от ваших возможностей и вида грунта. Профессионально изготавливаемые контуры содержат заземлители длиной до 2 – 3 м. Заглубляют их с применением вспомогательных механизмов. Если грунт состоит из камней, щебенки, то забить кувалдой трехметровую трубу будет непросто.

Вкапывать вертикальные заземлители нельзя – только забивать. Иначе их связь с землей будет неэффективной. Расстояние между ними – 1,5 – 2,5 м. Перед тем, как забивать заземлители, по периметру будущего контура выкапывают траншею глубиной не менее 0,5 м. Заземлители забивают в нее до самого дна.

https://www.youtube.com/watch?v=OWmyC8hspOs

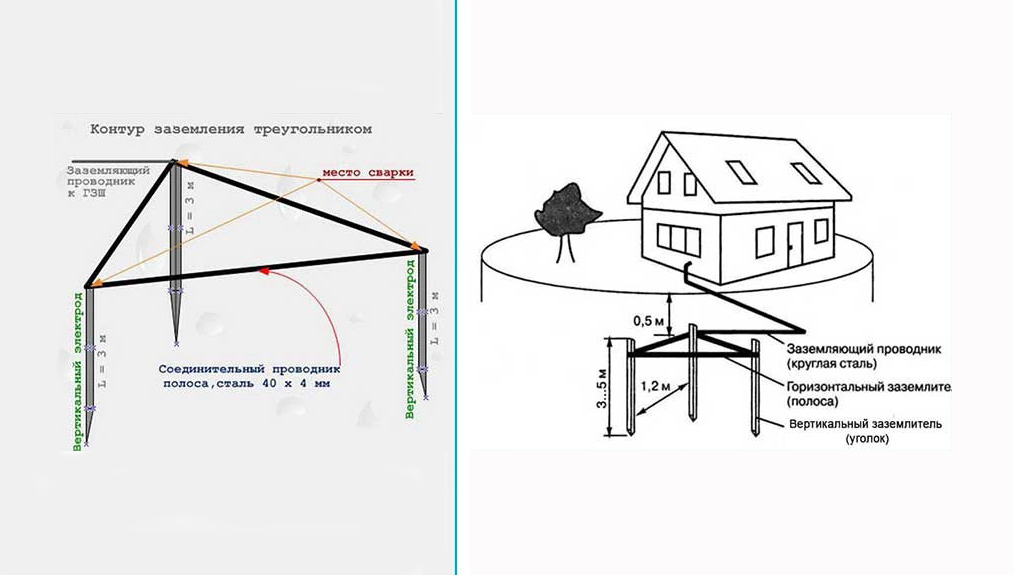

Располагать заземлители можно в линию, в вершинах равностороннего треугольника, по периметру гаража. Все зависит от наличия свободного пространства, чего в гаражах обычно не хватает. Количество заземлителей – от 3 до 9 штук. При уменьшении длины заземлителей их количество придется увеличить.

Вертикальные заземлители у поверхности дна траншеи соединяют между собой горизонтальным. Они выполняются из стальной полосы сечением не менее 100 мм2 или прутка диаметром не менее 10 мм. Толщина стенки полосы не должна быть менее 4 мм. Соединение выполняют сваркой. Сварочные швы обязательно красят – в земле их разрушает коррозия.

Горизонтальный заземлитель выводится на поверхность земли. К нему приваривают болт, к которому подключают при помощи болтового соединения медный провод с наконечником сечением не менее 6 мм2. Второй конец провода подключают к шине РЕ распределительного щитка. Затем траншею зарывают рыхлым грунтом без камней и строительного мусора. Не используйте для этого песок – он имеет высокое сопротивление.

Виды систем

Прежде чем начинать работы, выбирают систему управления потенциалов. Для организации заземления в гараже применяются следующие системы.

TN-C

Все электросети, проложенные более 10 лет назад, были собраны по такой системе. Схема TN-C предполагает прокладку только двух проводов во вводном кабеле. Первый из них будет фазным, а втором – нулевой совмещенный, или PEN. Последний включает в себя провод, по которому протекает ток, и кабель заземления.

В конфигурации TN-C запрещено использовать нулевой провод в качестве элемента, заземляющего всю сеть. Несоблюдение данного правила приведет к тому, что фаза перейдет на все подключенные электроприборы. Кроме того, при обрыве проводника PEN, под напряжением окажутся заземляющие элементы сети.

Иными словами, при прикосновении, например, к компрессору пользователя ударит током.

TN-S

Система TN-S предполагает наличие 3-жильного вводного кабеля, подключенного к распределительному щитку через 2 нулевые шинки. В этой схеме существует разделение между нулевым и защитным проводниками. Поэтому при обрыве электросети, вызванной, например, высоким скачком напряжения, между двумя указанными проводами не возникает потенциал.

TN-S сегодня используется очень редко, так как эта система требует прокладки двух проводов от подстанции. Однако, если такая схема применяется, то контур заземления может потребоваться лишь в том случае, когда источник питания (общая электросеть) располагается на значительном удалении от гаража (распределительного щитка).

TN-C-S

TN-C-S является оптимальным выбором между TN-C и TN-S, так как объединяет в себе обе последние системы. Данная схема предполагает разделение нулевого проводника на защитный и рабочий. При этом совмещенный PEN тянется от подстанции до распределительного щитка, где и создается контур заземления. От него уже к конечным потребителям прокладываются 3 проводника с использованием схемы TN-S.

Недостатком TN-C-S является то, что при обрыве совмещенного проводника при его подходе к гаражу существует вероятность возникновения потенциала. Однако в подобных ситуациях сработает вводной автомат (при условии, если он установлен), поэтому электроприборам ничего не угрожает.

ТТ

ТТ представляет собой аналог TN-C. Но в этой системе контур заземления не подключается к проводнику PEN, а остается независимым. Защитный элемент соединяется в схеме ТТ с металлическими элементами гаража и розетками. Также эта система предполагает использование нескольких электродов, вкопанных в землю. Именно схема ТТ в основном используется при организации контура заземления в гараже.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

1. Плоскогубцы.
2. Кусачки.
3. Рулетка.
4. Хозяйственный нож.
5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Зачем контур заземления в гараже?

Современные электроприборы часто требуют подключения к розеткам с заземляющим контактом. Предполагается, что через этот контакт их корпуса соединятся с контуром заземления. Изоляция токоведущих частей внутри прибора может быть повреждена, в него может попасть вода. Не обязательно проливать воду на сварочный аппарат. Тот же эффект получится, если внутрь попадет влажный воздух. При определенных температурных условиях водяной пар конденсируется на металлических деталях корпуса. Вы можете об этом даже не подозревать, а вода совместно с пылью, всегда имеющейся внутри того же сварочника, является проводником электрического тока.

Поэтому наличие заземляющего проводника в электропроводке и розеток с заземляющими контактами является непременным требованием безопасной эксплуатации современного электрооборудования. Отдельный вопрос касается освещения повалов и погребов. Из-за сырости и высокой влажности они относятся к помещениям с повышенной опасностью. Для питания светильников используется сверхнизкое напряжение от разделительных трансформаторов. А корпуса их заземлять обязательно.

Но это еще не все. Есть такое понятие: сторонняя заземляющая часть. Это металлические конструкции, которые не являются частью электроприбора (например, корпусом щитка), но где тоже может оказаться опасный электрический потенциал.

Если корпус гаража металлический, то, несмотря на нахождение его на поверхности земли, на нем тоже может оказаться напряжение. Между корпусом гаража и грунтом устанавливается гидроизоляция, да и сам он частенько стоит на бревнах или шпалах. Поэтому его связь с землей ненадежна.

Прокладка кабелей питания осуществляется самым простым способом: линии крепятся к металлическим тросам или проволоке, закрепляемых на корпусах гаражей сваркой или болтовыми соединениями. Повреждение изоляции кабельной линии приводит к появлению потенциала на тросе, а, следовательно, – на одном или нескольких корпусах. Если повреждение напрямую не контактирует с металлическими частями, находящимися рядом с ним, то во время дождя этот контакт может появиться. Прикасаться к корпусу гаража под напряжением смертельно опасно.

Не стоит ожидать, что питающая линия окажется защищенной УЗО. Это не реальная затея, так как даже при абсолютно исправных кабелях невозможно предугадать, что взбредет в голову владельцам гаражей.

Необходимые инструменты

На подготовительном этапе потребуется определиться с комплектом инструментов, необходимых для монтажа электропроводки в гараже. Их перечень включает в себя следующие позиции:

1. отвертки плоские и крестообразные (желательно на несколько размеров);
2. плоскогубцы и круглогубцы (последние нужны для того, чтобы произвести аккуратное подключение проводов к автоматам);
3. перфоратор и болгарка для проделывания штробов и ниш под розетки.

Также потребуется специальный инструмент для установки крепящих кабель монтажных скоб, а также измерительный прибор или указатель напряжения. Последний необходим для проверки отсутствия напряжения в линии, то есть для обеспечения безопасности проводимых работ. Из расходных материалов нужны изоляционная лента и трубки на основе поливинилхлорида.

Создание заземления

Перед тем как своими руками сделать контур заземления, рекомендуется обратить внимание на ряд важных обстоятельств:

Особое внимание следует уделять контактам. Скрутки запрещены. Действительно надежные соединения позволяют создать клеммы

Устройство защитного отключения — гарантия безопасности электрической проводки даже в случае утечек тока. При возникновении аварийных ситуаций УЗО моментально отключает питание. Лучший материал для изготовления электродов — стальные уголки. Рекомендуемый размер уголка — 50 на 50 миллиметров. Оптимальная длина уголка — от 2 до 2,5 метра. Некоторые владельцы гаражей вместо уголка используют трубы. Такой вариант допустим, но толщина стенок труб должна превышать 3,5 миллиметра. Рекомендуемый диаметр трубы — более 32 миллиметров. Конфигурация заземлительного контура важна. Многие выбирают треугольную схему, однако специалисты настаивают на большей эффективности Т-образной схемы. В этом случае одну пару электродов устанавливают по углам в передней части гаража, другую пару монтируют в смотровой яме. Все электроды объединяют между собой, а затем подключают к шине в электрощите. Для соединения подземной части системы с заземлительной шиной рекомендуется использовать гибкий провод. Лучший выбор — медный кабель с шестимиллиметровым сечением. Для алюминиевого кабеля необходимо шестнадцатимиллиметровое сечение

Действительно надежные соединения позволяют создать клеммы. Устройство защитного отключения — гарантия безопасности электрической проводки даже в случае утечек тока. При возникновении аварийных ситуаций УЗО моментально отключает питание. Лучший материал для изготовления электродов — стальные уголки. Рекомендуемый размер уголка — 50 на 50 миллиметров. Оптимальная длина уголка — от 2 до 2,5 метра. Некоторые владельцы гаражей вместо уголка используют трубы. Такой вариант допустим, но толщина стенок труб должна превышать 3,5 миллиметра. Рекомендуемый диаметр трубы — более 32 миллиметров. Конфигурация заземлительного контура важна. Многие выбирают треугольную схему, однако специалисты настаивают на большей эффективности Т-образной схемы. В этом случае одну пару электродов устанавливают по углам в передней части гаража, другую пару монтируют в смотровой яме. Все электроды объединяют между собой, а затем подключают к шине в электрощите. Для соединения подземной части системы с заземлительной шиной рекомендуется использовать гибкий провод. Лучший выбор — медный кабель с шестимиллиметровым сечением. Для алюминиевого кабеля необходимо шестнадцатимиллиметровое сечение.

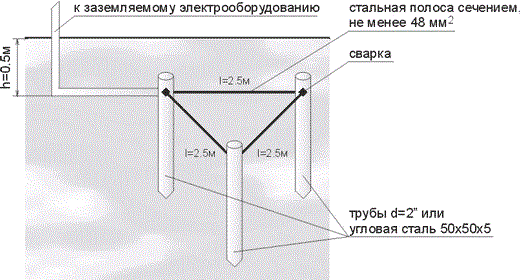

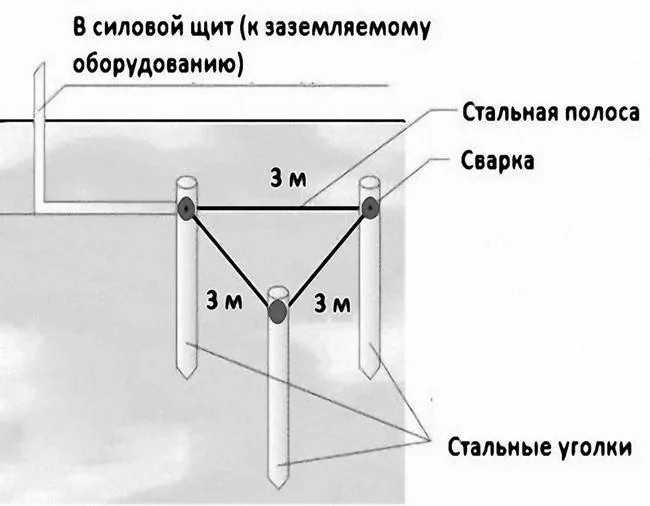

Существующие конфигурации заземлительных контуров показаны на рисунке ниже.

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Установка электрощита Обустройство подобных сооружений предполагает грамотный монтаж гидроизоляции, которая исключит вероятность образования протечек и, как следствие, короткого замыкания местной электросети. Спрашивайте, я на связи!

Как правильно обслуживать заземление гаража

Со временем заземление, созданное в гараже, будет терять свои характеристики. Конец у металлической конструкции один – разрушение под действием природных нагрузок. Но время эксплуатации можно продлить, если периодически обслуживать контур:

Один раз в полгода проверять конструкцию на предмет обрыва ее участков.
Обращать внимание надо и на толщину установленных элементов. Она не должна уменьшаться, потому что чем меньше толщина, тем больше сопротивление.
Один раз в 12 лет проверять заземление в гараже не сопротивление.. На самом деле организовать заземление в гараже своими руками несложно

Надо просто строго следовать техническим правилам, инструкциям и рекомендациям, особое внимание уделить технике безопасности. Если уверенности в качестве конечного результат нет, тогда лучше пригласить специалистов

На самом деле организовать заземление в гараже своими руками несложно

Надо просто строго следовать техническим правилам, инструкциям и рекомендациям, особое внимание уделить технике безопасности. Если уверенности в качестве конечного результат нет, тогда лучше пригласить специалистов

Видео о заземлении в гараже своими руками:

Как обслуживать заземление гаража?

Правильно выполненное заземление гаража гарантирует безопасность человека, но со временем, может утратить свои характеристики. Поэтому его целостность и работоспособность должны постоянно проверяться, в ваших же интересах выполнять хотя бы доступные манипуляции:

• Первое, что должно производиться – периодический осмотр, согласно п .2.7.9 ПТЭЭП он выполняется не реже 1 раза в 6 месяцев, его задача выявить места возможных обрывов или уменьшения сечения шины PE.
• Осмотр с частичной откопкой выполняется не реже раза в 12 лет в местах наибольшей коррозии, как правило, это место входа заземления в грунт.
• Измерять величину сопротивления следует также не реже раза в 12 лет, при этом величина определяется из приложения 3.1 ПТЭЭП, приведенного в таблице 2

Таблица 2

Характеристика объекта	Удельное сопротивление грунта, r, Ом·м	Сопротивление, Ом
Электроустановки напряжением 110 кВ и выше сетей с эффективным заземлением нейтрали, выполненные по нормам на сопротивление	до 500	0,5
более 500	0,002·0,5r
Электроустановки 3-35 кВ сетей с изолированной нейтралью	до 500	250/Iр*, но не более 10 Ом
более 500	0,002r·250/Iр
Электроустановки сетей напряжением до1000 В с глухозаземленной нейтралью напряжением:
660/380 В	до 100 (более 100)	(15·0,01r)
380/220 В	(30·0,01r)
220/127 В	(60·0,01r)
Электроустановки сетей напряжением до 1000 В с изолированной нейтралью при мощности источника питания:
более 100 кВА	до 500	50/Ip*, но не более 4 Ом
до 100 кВА	более 500	50/Ip*, но не более 10 Ом

* Ip — — расчетный ток замыкания на землю, в качестве которого принимается:

в сетях без компенсации емкостного тока замыкания на землю – ток замыкания на землю;

в сетях с компенсацией емкостного тока замыкания на землю:

— для электроустановок, к которым присоединены компенсирующие аппараты, — ток, равный 125% номинального тока наиболее мощного из этих аппаратов;

— для электроустановок, к которым не присоединены компенсирующие аппараты, — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.

Кабельные изделия

Главное, что нужно запомнить любому домашнему мастеру — проводку не прокладывают проводами! Для этого нужно использовать кабель. Сегодня чаще всего используют кабели марки ВВГнг-LS. У него медные жилы, два слоя виниловой изоляции (слой на каждой жиле и общая оболочка), при этом она не распространяет горение (нг), затухает, если убрать источник пламени и мало выделяет дыма (-LS).

Для розеточных групп выбирают кабели с сечением токопроводящих жил в 2.5 мм², а для освещения — 1.5 мм². Но для подключения отдельных электроприборов кабель рассчитывают индивидуально по его потребляемому току, ориентироваться при выборе сечения ВВГ удобно по таблице 1.3.4. ПУЭ.

Провода марок ПВС, ШВВП и других подобных НЕЛЬЗЯ использовать для стационарных электропроводок. Они предназначены для удлинителей, подключения подвижных приборов (например, электроинструмента) и стационарных электроприборов, которые подключаются в розетку.

Для проводки нужно использовать кабель ВВГнг-LS или зарубежный NYM (у него мягкие многопроволочные жилы)

Для проводки нужно использовать кабель ВВГнг-LS или зарубежный NYM (у него мягкие многопроволочные жилы)

Заземление в гараже

Заземление в гараже Так как многие гаражи располагаются не на территории частного дома, владельцам приходится внимательно следить за состоянием электропроводки и создавать самостоятельный заземляющий контур своими руками. Чтобы во время проведения таких работ не совершить ошибку, стоит подробнее узнать о таком процессе.

Многие гаражи создаются из металла и не имеют хорошей гидроизоляции. При этом в помещениях часто наблюдается повышенный уровень влажности. Во время ремонта автомобиля часто используются электроинструменты, которые должны быть заземлены. Если это правило не соблюдается, при утечке тока на корпус можно пострадать от удара током. Чтобы не подвергаться опасности, стоит правильно произвести заземление в гараже. На проведение таких работ требуется небольшое количество денег, а все действия осуществляются достаточно быстро. Перед тем, как производить заземление в собственном гараже следует посоветоваться с профессиональными электриками. Стоит помнить, что из-за отсутствия системы заземления в гараже можно пострадать во время использования различных инструментов. Даже если этого не случалось на протяжение длительного времени, стоит обезопасить себя и произвести описанные работы.

Чтобы самостоятельно произвести заземление, стоит более подробно узнать о данном процессе и следовать всем правилам, приведенным в инструкции. Сначала необходимо разобраться со схемой правильного заземления контура гаража. Во вводном щитке необходимо подключить устройство дифференциального тока. Оно устанавливается для защиты проводки при обнаружении токов утечки. Описываемое устройство при возникновении аварийной ситуации мгновенно отключает ток на вводном устройстве. Некоторые опытные электрики советуют создавать заземление в форме буквы Т. В таком случае 2 электрода вбиваются по углам, а остальные 2 располагаются в смотровой яме. После этого все элементы соединяются вместе и подключаются к щитку. В качестве электродов могут выступать уголки, которые сделаны из металла. Они должны иметь длину от 2 до 2,5 метров. Стоит помнить, что размер такого элемента не должен быть меньше 50х50 мм. Если же в качестве элемента системы заземления гаража используется металлическая труба, стоит выбирать изделие диаметр которой составляет не менее 3,2 см. При этом толщина стенок должна быть не меньше 3 с половиной мм. Также необходим гибкий провод, необходимый для соединения щитка с остальными элементами. Часто опытные электрики отдают предпочтение медному проводу.

После подготовки всех описанных элементов системы можно начинать работу по е сборке. Все происходит в несколько этапов: Сначала электроды вкапываются в почву. Для этого необходимо создать небольшие ямки, имеющие глубину до 50 см. После этого между ними необходимо создать траншеи. В них будет укладываться заземляющая арматура. Стоит помнить, что расстояние установленными элементами должно быть не меньше 1,5 метра. На следующем этапе нужно вбить уголки в землю. Чтобы это происходило быстрее, конец указанного элемента можно подточить при помощи болгарки. Забивание производится кувалдой до тех пор, пока уголок полностью не войдет в дно ямы. Верхний конец должен располагаться ниже поверхности примерно на полметра. Таким же образом происходит вбивание остальных уголков. Все вбитые в землю. Элементы необходимо соединить полосой из металла, которая имеет толщину около 4 мм и ширину около 4 см. Соединение следует производить сваркой после зачистки металла до блеска. Чтобы удобнее подключать провод к уголку, можно приварить к нему болт или клемму. После проведенных работ нужно протянуть трехжильный провод от щитка по всему гаражу и подключить его к розеткам и светильникам. Перед тем как сделать заземление в гараже своими руками, стоит посмотреть видео с описанием данного процесса. Это позволит избежать многих ошибок, которые совершаются неопытными людьми. Сделанная таким образом система заземления позволит защитить людей, работающих в гараже от удара током. заземление гараж

Защита электроприборов

Для обеспечения требуемого уровня защиты при работе с электрическими приборами различного типа возможны следующие защитные меры:

1. надежная защита открытых для общего доступа токоведущих частей;
2. усиление защитной изоляции методом ее наращивания;
3. ограничение доступности к корпусам оборудования.

Кроме того, для этих целей могут применяться пониженные напряжения (если это позволяют особенности конструкции).

Чтобы избежать нежелательных пробоев изоляции и попадания опасного напряжения на корпуса электроприборов используются следующие «классические» методы:

• Наличие защитного заземления.
• Система выравнивания потенциалов.
• Дополнительная (усиленная) изоляция токоведущих частей.

В отдельных случаях ограничение проявляется в том, что такие образцы электроаппаратуры не допускается эксплуатировать в особо опасных помещениях (влажных или с сильным запылением). Если наряду с заземлением применяются другие способы защиты работающих с приборами людей – они не должны взаимно исключать друг друга. Другими словами их действие не должно снижать эффективность уже имеющейся и работающей в этом месте защиты.

Применение элементов естественных заземлителей допускается только в ситуациях, когда исключена вероятность нанесения подземным конструкциям ощутимого ущерба, связанного с протеканием по ним аварийного тока.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании

Не надо делать скрутки

Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

• УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
• Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
• Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
• Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
4. Рукоятки на инструменте должны быть заизолированными.
5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Как защищает контур заземления

Представим ситуацию, когда контура заземления у вас нет, и в распределительной сети гаража отсутствуют устройства защитного отключения. Изоляция фазного проводника внутри сварочного аппарата нарушилась, на его корпусе появился потенциал фазы.

Поскольку нейтраль трансформатора на подстанции, питающей гаражи, глухо заземлена (соединена с контуром заземления подстанции), то разность потенциалов между поверхностью земли и корпусом сварочника составит 220 В. Ваша обувь не является изолятором – ток она проводит. Прикоснувшись к корпусу, вы окажетесь под напряжением. Через тело потечет ток, величина которого зависит от многих факторов, но при напряжении 220 В гарантированно будет выше предела не отпускания – 15 мА. Мышцы сокращаются, вы не сможете разжать руку, держащую опасный предмет. При больших токах рано или поздно наступает смерть, если не удастся вовремя освободиться или отключить питание.

Теперь соединим корпус с контуром заземления. Снова представим ситуацию, когда повредилась изоляция фазного проводника внутри него.

Теперь защита работает, и происходит это поэтапно. Первый этап называют защитным отключением. Если контуры гаража и подстанции электрически связаны между собой, то через фазный проводник пойдет ток короткого замыкания. Автоматический выключатель или предохранитель, защищающий ввод гаража или отходящую линию в нем, отключит поврежденное электрооборудование за незначительное время. Если даже вы держались при этом за корпус, то времени воздействия тока на ваш организм не хватит, чтобы причинить ему вред.

Если контуры между собой не связаны или эта связь не обеспечивает возникновения тока, достаточного для срабатывания защиты, потребуется установка УЗО для защиты отходящих линий. Тогда определяющим фактором для защитного отключения будет не ток короткого замыкания (хотя он все равно возникнет), а ток утечки на землю через контур заземления гаража. Почувствовав его, УЗО сработает и отключит линию.

Если не произойдет ни того, ни другого, вы все равно будете защищены. Вы стоите на поверхности земли, а сопротивление вашего тела между точкой прикосновения к корпусу и ногами – сотни килоом. Сопротивление же заземляющего проводника между корпусом и контуром заземления составляет доли Ома. Сопротивление контура заземления – единицы или десятки Ом.

Получаем два параллельно соединенных эквивалентных сопротивления: вашего тела и заземляющего контура. Большая часть тока пойдет по пути наименьшего сопротивления, то есть – в контур. На вашу долю останется незначительная величина, ниже порога не отпускания.
