Частые ошибки
Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.
Проблемы с которыми обязательно столкнетесь в этом случае – спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.
Подключение холодильника.
В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.
Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.
А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.
Подключение розеток на “мокрые” приборы через простой автомат.
Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.
Никакие модульные автоматы или тем более “пробки”, никогда не спасут вас от утечек тока.
Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.
Самая распространенная ошибка – это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.
Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.
Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).
Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.
При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!
В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.
Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.
Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.
Проектная часть
Заказывая кухонный гарнитур, вам обязательно подготовят проект, который будет вписываться в реальность вашей кухни. Но не всегда данный проект будет включать в себя информацию о размещении розеточных групп, элементов освещения и управления ими. Это вам придется продумать самим. Причем не просто продумать, а с соблюдением всех норм и правил. Конечно, вы можете не ориентироваться на ПУЭ и другие нормативные документы, это же ваша кухня. Но я бы вам это не рекомендовал.
Другой момент, если вам продумывали проект всей кухни с электрикой, кухонным гарнитуром и чистовой отделкой. Тогда можно расслабиться, пропустить этот этап и передать проект исполнителю работ.
Итак, рассмотрим основные правила по расположению отдельных розеток и групп на кухне с привязкой к электрическим приборам, которые будут к ним подключены.
Холодильник – для подключения этого важного домашнего прибора розетку размещают в цоколе кухонного гарнитура, но не ниже 10 см от чистого пола. Лучше всего располагать розетку сбоку от места, где будет установлен холодильник, а не за ним
Это позволит при необходимости снять юбку цоколя и отключить холодильник от сети, а также не будет мешать придвинуть холодильник максимально к стене.
Варочная поверхность и духовой шкаф – мы привыкли к тому, что духовка и плита – это один прибор, который подключается к одной розетке. Но реалии изменились, теперь это два независимых друг от друга прибора, как физически, так и электрически. Их можно располагать в разных местах кухни и для подключения потребуется две розетки. Электрические характеристики линий и розеток мы рассмотрим в следующей главе, а вот их размещение будет зависеть от длины электрокабеля прибора. Разместить розетки можно как в цоколе (выше 10 см от пола) под прибором, так и в соседнем шкафчике.
Микроволновая печь – этот электрический прибор удобно размещать на уровне груди в шкафчике или на столешнице. Устанавливать розетку для встроенной микроволновки можно в шкафу выше или ниже. Прибор устанавливаемый на столешнице может подключатся в розеточную группу для дополнительных приборов, или в отдельную розетку, размещаемую сбоку от микроволновки.
Посудомоечная машина – розетку под этот прибор обязательно (!) следует установить справа или слева от прибора в цоколе или соседнем шкафчике. Если расположить её за посудомойкой, то отключить прибор из сети вы не сможете никогда. Только когда демонтируете машину.
Вытяжка, освещение – обычно осветительные приборы и вытяжка подключаются к розеткам в верхней части кухни или отдельным выводам (без установки розетки).
Дополнительные приборы – количество розеток для дополнительных приборов нужно рассчитать исходя из вашей потребности и наличия таких устройств. Размещают их над столешницей, в местах где будут стоять дополнительные бытовые приборы или у рабочих зон, где их будут использовать.
1 уровень – цоколь и нижние шкафы кухонного гарнитура: располагать розетку на высоте 10 см от чистого пола и выше, для того, чтобы при протечке воды или мытье полов вода не попала в розетку. В шкафах со свободным доступом расположить розетку будет удобнее, но не стоит устанавливать её в «мокром» месте – под кухонной раковиной. К розеткам этого уровня подключают основные стационарные электрические приборы: холодильник, стиральную и посудомоечную машину, варочную панель, духовой шкаф и другие.
2 уровень – пространство над столешницей и шкафы на её уровне. К данным розеткам подключают дополнительные приборы и мелкую бытовую технику: чайник, блендер, машину для приготовления кофе, микроволновую печь, кухонный комбайн, тостер и прочие.
3 уровень – верхние шкафы и пространство над кухонным гарнитуром. Здесь будут подключены вытяжка, осветительные приборы и подсветка рабочей зоны, а также декоративное освещение.
Основные правила по размещению розеток на кухне:
- размещать розетки в цоколе кухонного гарнитура нужно не ниже 10 см от пола – при протечке или мытье полов вода не попадет в неё;
- при наличии рядом с розетками труб водопровода и отопления, необходимо использовать специальные влагозащищенные розетки – это обезопасит от короткого замыкания при аварийном повреждении труб;
- розетки размещают в доступных местах сбоку от подключаемого прибора (в шкафах, цоколе);
- выключатели устанавливают в удобном месте, ближе ко входу кухни (чтобы при входе в помещение, можно было сразу включить подсветку или элементы освещения);
- под мойкой лучше всего не размещать розеток (тем более это не позволяют электротехнические нормы, СП 31-110-2003 п. 14.29).
Советы по организации проводки и автоматов
Любую работу по электропроводке на кухне следует начинать с прорисовки плана. Грамотная схема расположения розеток и разметка позволят рассчитать все параметры и исключить множество проблем.
Проводка в квартире может быть как скрытая, так и наружная, но в деревянном доме внутренний монтаж запрещён. Дерево – горючий материал, поэтому скрывать провода и иные источники возгорания нельзя.
Прокладка проводки осуществляется только при отключённом электричестве.
Кухня является помещением с повышенной влажностью и оснащена приборами с металлическим корпусом: всё это диктует установку вводного УЗО (устройства защитного отключения) в щитке. Для заземления необходимо использовать розетки со специальным контактом.
Удлинители на кухне использовать нельзя: это грозит коротким замыканием из-за случайно попавшей внутрь влаги или перегрузкой проводки.
Все перечисленные в статье крупные электроприборы обладают высокой мощностью, а некоторые из них имеют дело с водой. Эти причины напрямую связаны с тем, что монтаж должен осуществляться отдельными группами: на каждую из них в щите отводится свой автомат.

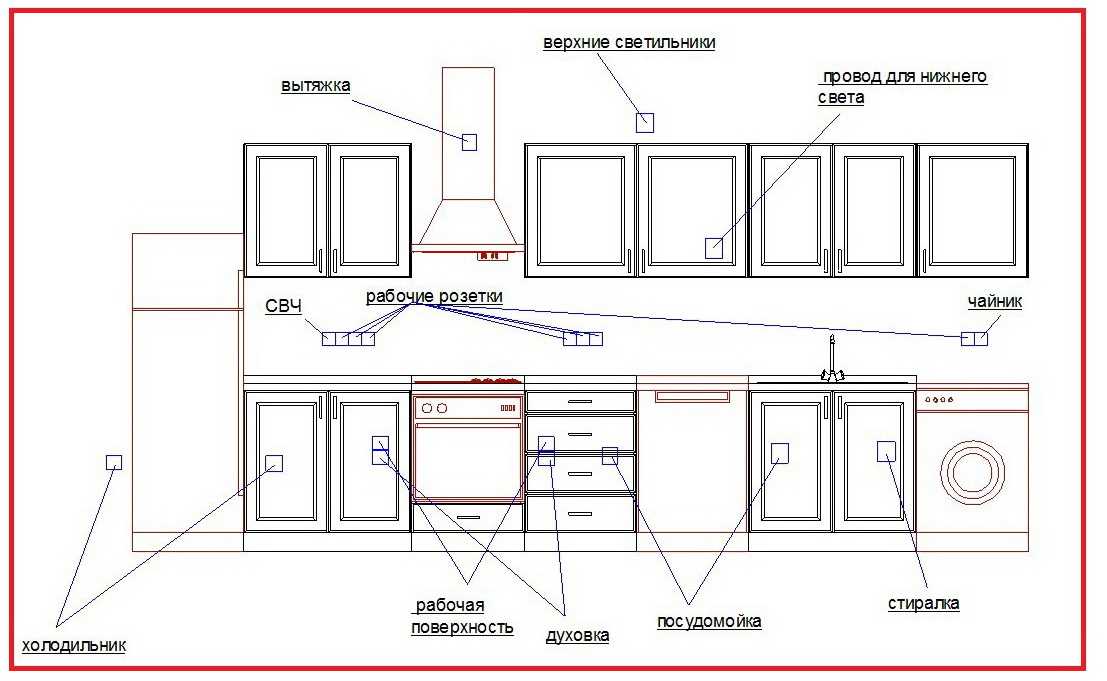

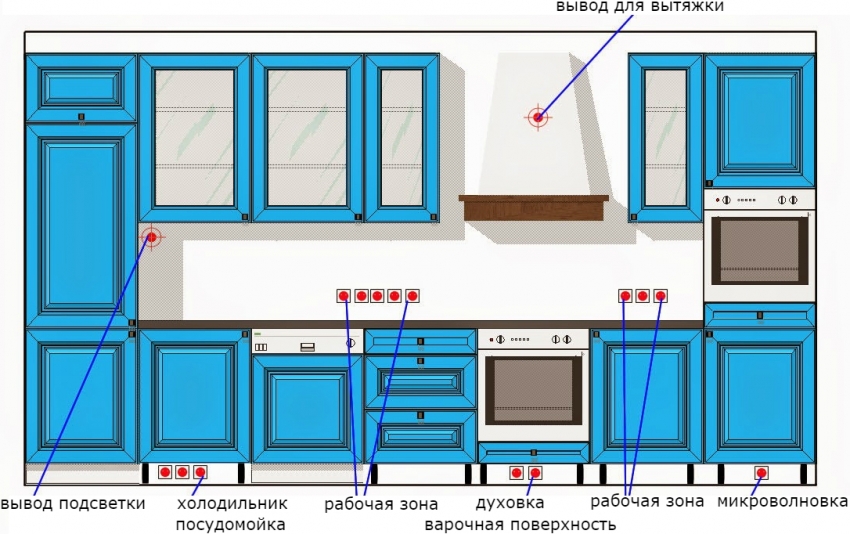

В качестве подсказок можно воспользоваться приведёнными ниже иллюстрациями с линиями распределения розеток на кухне под технику и освещение.

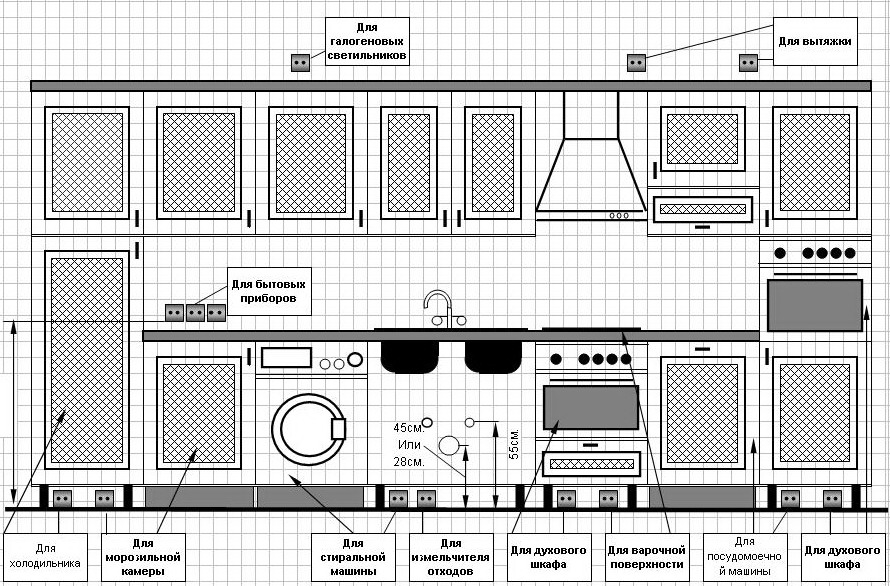

Схема и правила размещения розеток
Maleís hand writing in the document
Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т.д.) и от расстояний между разными предметами мебели и оборудования.
В плане дистанций и монтажа следует соблюдать нормативы:
- Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
- Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
- Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.
Для холодильника
Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.
Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

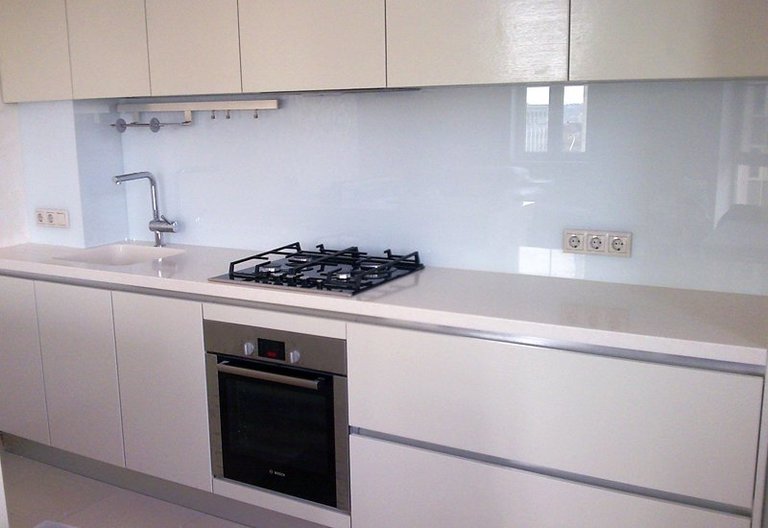

Для рабочей зоны над столешницей
Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.
Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.
Для вытяжки
Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).
Для варочной панели и духовки/плиты
Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.
Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.
Для посудомоечной машины
Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству
Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с водорозеткой. Все то же самое касается размещения гнезда для стиральной машины
Все то же самое касается размещения гнезда для стиральной машины.
Для подсветки
Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.
Планировка размещения розеток
Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.
Планировать расположение розеток надо на начальном этапе ремонта
Определяемся с количеством
Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.
Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.
- Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
- Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
- Вытяжка — также часто используемый прибор.
- Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
- Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
- Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.
Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.
Количество входов для техники не должно превышать допустимую нагрузку
Высота расположения
Правильно расположить кухонные розетки можно. используя зональное разделение пространства в этом помещении по высоте.
В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.
Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.
В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.
Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

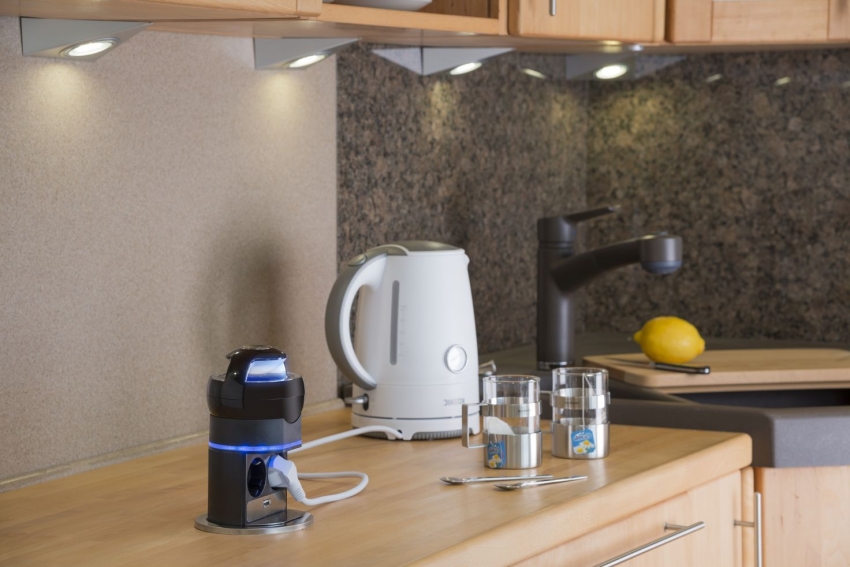

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни .
Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.
Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.
Лучшие варианты размещения
На пороге ремонта встает вопрос об установке электрических розеток на кухне. К этому следует подходить взвешенно, чтобы избежать проблем в будущем. Во-первых, необходимо точно спланировать, какая техника будет установлена на кухне. Также необходимо учесть электроприборы, которые будут использоваться.
Рассчитывая количество розеток на кухне, не забудьте о таких приборах, как блендер, кофемолка, ингалятор и других, которые используются нечасто.
Далее определите модель кухонного гарнитура, сопоставив его реальные размеры с размерами ремонтируемого помещения. При выборе мебели необходимо учесть все желания и потребности, чтобы через месяц, когда вся черновая работа будет сделана, вы вдруг не передумали.
Однако если принято решение кардинально изменить декор и заказать другой предмет мебели, необходимо пересмотреть существующее расположение электрических розеток на кухне. Если розетки не вписываются в новую планировку кухонной мебели, их следует перенести из соображений безопасности.
При планировании расположения розеток для кухонных приборов следует руководствоваться принципом вертикального зонирования.
Например, для электрических нагрузок, которые находятся выше — вытяжной вентилятор, кухонные шкафы с подсветкой, телевизор, дополнительные источники света — розетки должны быть установлены на более высоком уровне. Они находятся на расстоянии от 5 до 10 см от верхнего края стеновых блоков.
При планировании размещения электрических розеток не располагайте розетки верхнего уровня слишком высоко над стенными шкафами. Они будут заметны и испортят общее впечатление от дизайна (+)

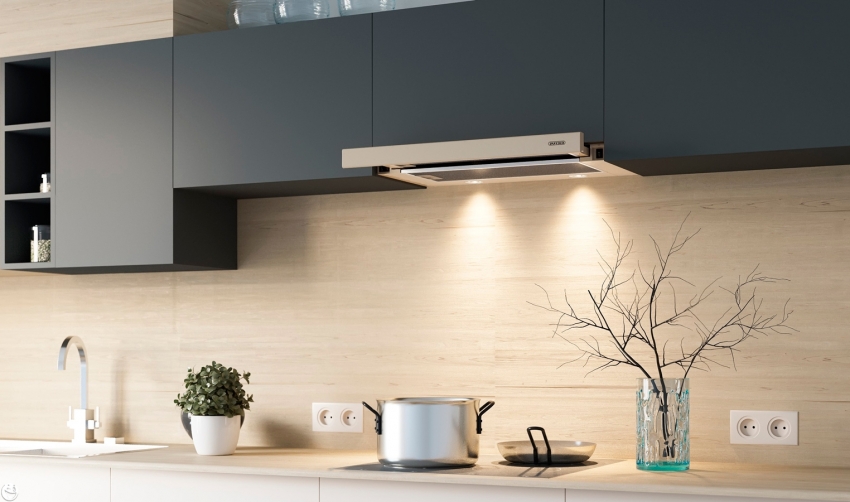

Розетки среднего уровня используются для подключения маломощных кухонных приборов. Удобно расположенные над столешницей, они легко и быстро доступны. Предпочтительно расстояние от 10 до 30 см от уровня столешницы. В целях безопасности розетки на этом уровне должны располагаться на расстоянии около 60 см от варочной панели и раковины.
Для встроенных кухонных приборов розетки должны располагаться на нижнем уровне. Они располагаются на высоте от 30 до 60 см от пола. Обычно они размещаются в соседних шкафах и ящиках, проделывая отверстия в задней стенке.
Вариант установки электрической розетки за самой плитой или посудомоечной машиной неприемлем, так как к ней нет свободного доступа.
Если розетки для подключения посудомоечной машины расположены очень низко к полу под раковиной, это может плохо закончиться в случае протечки (+)
При завершении планирования необходимо добавить еще несколько запасных точек подключения к общему необходимому количеству. Также не забывайте что периодически вы можете включать в розетку ингалятор, зарядные устройства для гаджетов, ноутбук и другие портативные устройства. Для этих устройств пригодятся выдвижные модели и встроенные розетки.
Правила расположения розеток на кухне: фото, схемы и рекомендации
Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:
- холодильник – до 1 кВт;
- водонагреватель – от 1,5 кВт;
- варочная поверхность – от 1 до 1,5 кВт;
- стиральная машина – около 1,5 кВт;
- электрическая духовка – от 2,5 кВт.

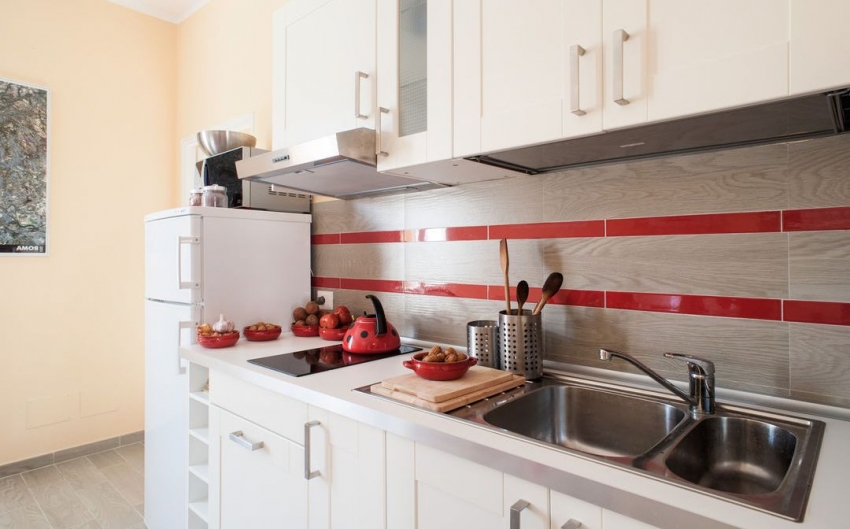

Пример правильного расположения розетки для холодильника
Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.
Как правильно расположить розетки на кухне: основные правила
Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:
общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

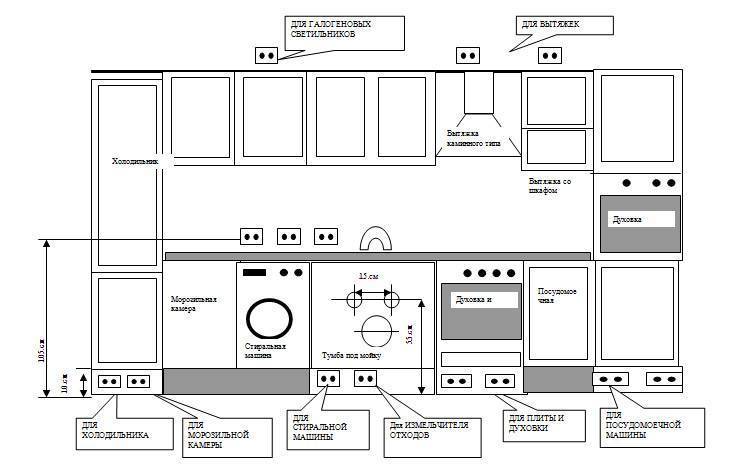

Схема расположения электрических розеток и выводов на кухне
- линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
- чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
- если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

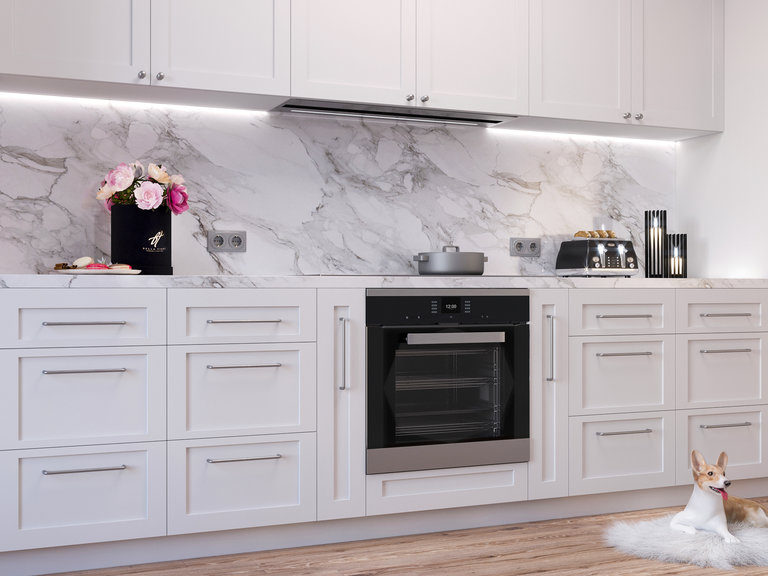

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом
- согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
- еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.
Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок
Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт
Схема расположения розеток на кухне: принципы составления
Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему
Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров
От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

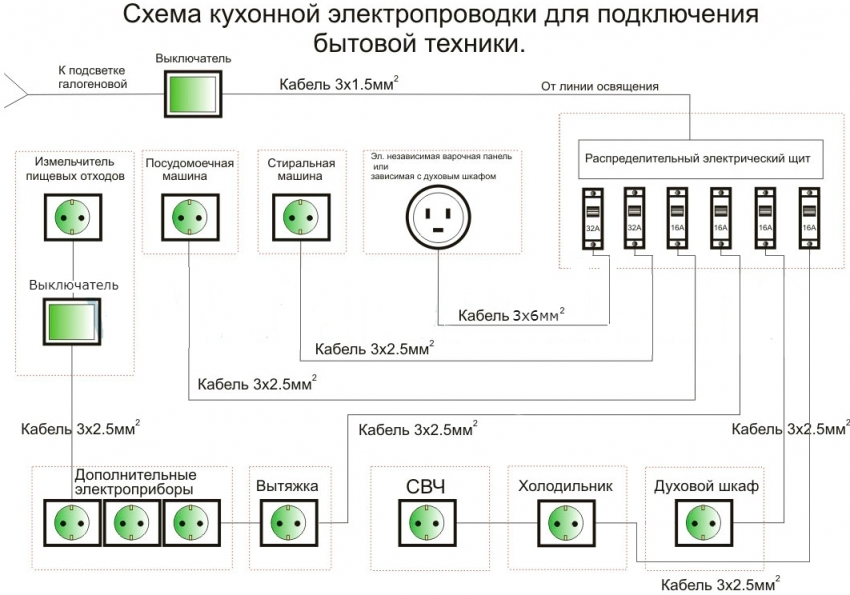

Схема кухонной электропроводки для подключения бытовой техники
Дизайн розеток и выключателей
Скрыть все розетки и выключатели просто невозможно, да и вряд ли будет удобно. Поэтому они должны соответствовать стилю интерьера.
В дизайне кухни розетки и выключатели могут стать дополнением или акцентом. К примеру, черные розетки будут эффектно смотреться на белоснежных стенах, гармонируя с черным полом или мебелью.
Выключатели и розетки с двойной двухцветной рамкой еще одна возможность дополнить цветовую гамму комнаты. А стильные, дизайнерские модели станут ее украшением.
Давайте пройдемся по самым известным направлениям и рассмотрим наиболее соответствующие варианты.
Для классики, ампира, рококо и других возвышенных стилей подойдут рамки под золото, серебро, дерево, керамику, с росписью, стразами, орнаментом, из латуни или меди. Двухцветные модели клавишных, а, если хотите кнопочных выключателей дополнят цветовую гамму интерьера.
Хай-теку и минимализму подойдут розетки с хромированной рамкой, из закаленного или матового стекла, алюминия и сенсорные выключатели. Приветствуются разноцветные рамки.
Стилю лофт будут соответствовать металлические и цветные стеклянные рамки с отголосками производственной отделки, возможно шнуровые или рычажные выключатели.
Железный поворотный выключатель в стеклянном, расписном корпусе на деревянной рамке идеальный вариант для кантри.Стилям, предполагающим использование натуральных материалов, предлагаются рамки из кожи или дерева.
Настоящим произведением искусств можно назвать экодизайн розеток и выключателей с участием мхов, лишайников и цветов.Зеркальная, серебристая или золотистая рамка отлично подойдет стилю арт-деко.
Впрочем, если хотите, выключатели и розетки будут сливаться со стеной, не привлекая особенного внимания.
Выключатели и розетки в стилях шебби-шик и ретро характеризуются большими формами и нейтральными расцветками. Выключатели, само собой, поворотные или рычажные.
Под этно-стиль можно подобрать модели из светлой или темной древесины, гармонирующие с мебелью или предметами декора.
На этом, пожалуй, мы будем прощаться. Пусть ваш ремонт будет удобным и долговечным!
