Безраструбная канализация: что это, параметры труб, особенности сборки

3 Полезная информация о чугунных трубах без раструбов

Инженерные коммуникации из таких конструкций полностью соответствуют высоким стандартам комфортной жизни человека, так как они отвечают по всем показателям следующим нормам и правилам:

• «Чугунные фитинги и трубы» (ГОСТ 6942-98);
• «Внутренняя канализация и водопроводные системы зданий» (СТО 2006 года 02494733 5.2–01);
• «Наружные сооружения и сети снабжения водой» (СНиП 1984 года 2.04.02);
• «Канализационное гравитационное чугунное оборудование внутри строений» (Рекомендации 2006 года);
• «Наружные канализационные сооружения и сети» (СНиП 1985 года 2.04.03);
• «Внутренняя канализация и водопровод» (СНиП 1985 года 2.04.01).

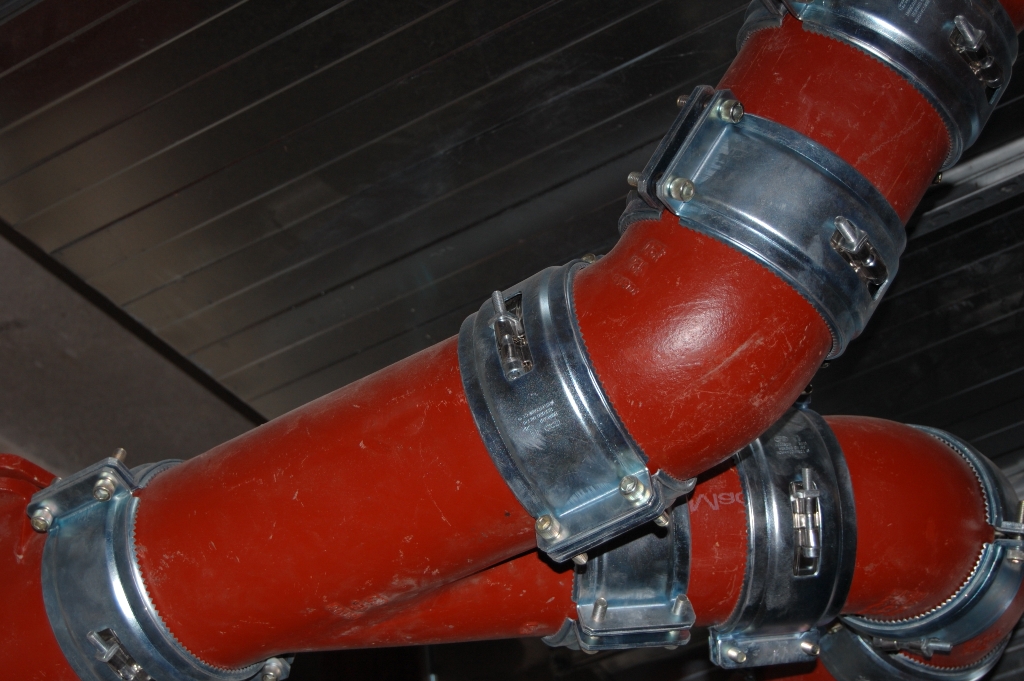

Соединение чугунных элементов трубопроводов без разъемных соединений (по международной классификации – SMU) осуществляется при помощи эластомерной муфты, которая обжимается нержавеющим хомутом. На сегодня существует два варианта таких хомутов:

• с двумя винтами – CV;
• с одним винтом – Rapid.

Ограничительный упор, который располагается на поверхности (внутренней) муфты, монтируется между концами труб. Он выступает гарантией того, что герметичность трубопровода будет без преувеличения идеальной.

Использовать газовую горелку для резки чугунных труб не разрешается. При необходимости выполнения данного действия применяется специальное устройство для резки чугуна, обычная ножовка по металлу либо шлифовальная машина отрезного типа, снабженная дисками, дающими возможность выполнять обработку металлических изделий.

Добавим, что чугунные трубы с трещинами и вмятинами нельзя монтировать в канализационную систему. Также нельзя производить сварку таких изделий.

Особенности монтажа

Соединение труб из металлопластика производится при помощи специальных элементов – фитингов. Они выполняют следующие функции:

• Тройниковые. Позволяют сделать отвод от главного трубопровода.
• Крестообразные. Дают возможность организовать два отвода от магистрали.
• Угловые. Помогают изменить направление трубопровода при необходимости.
• Штуцерные. Обеспечивают соединение металлопластиковой части сети с гибкими шлангами.
• Муфтовые. Предназначены для простого соединения соседних участков трубопровода.

По конструкции фитинги разделяют на компрессионные и пресс-фитинги. Последние считаются более современными и надёжными, хотя для их установки потребуется наличие специального обжимного инструмента, а само соединение будет неразборным.

Как гнуть металлопластиковые трубы?

Для монтажа трубопроводов сложной конфигурации часто требуется придать трубе определённый угол наклона. Это можно сделать вручную при помощи специальной пружины, профессионального (либо самодельного) трубогиба. Минимально допустимый радиус изгиба будет непосредственно зависеть от способа сгибания и диаметра трубы.

Так, для изделий диаметром 16 мм при ручной гибке минимальный радиус изгиба составляет 80 мм, с использованием пружины – 50 мм, а с применением трубогиба – 45 мм.

С увеличением диаметра трубы, допустимый радиус изгиба увеличивается. Для изделий сечением 26 мм, при сгибании вручную, он должен быть не более 130 мм, с применением пружины – 105 мм, с трубогибом – 95 мм.

На сайтах крупных производителей в свободном доступе выложены специальные таблицы, где подробно прописаны показатели минимальных значений радиуса изгиба для всех выпускаемых типоразмеров металлопластиковых труб.

Проектирование и особенности монтажа

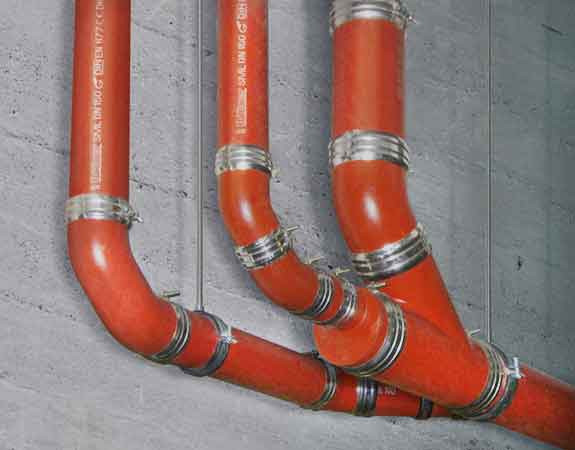

Безраструбная чугунная канализация SML

Системы безраструбной чугунной канализации применяются при устройстве систем водоотведения на объектах, предъявляющих высокие требования к используемым материалам по прочностным характеристикам, звукоизолирующим свойствам, пожаробезопасности, коррозионной и химической стойкости. Также важным фактором для эксплуатирующих и строительных организаций является ремонтопригодность, простота сборки и скорость монтажа системы водоотведения.

Всем этим требованиям в полной мере отвечает система безраструбной чугунной канализации Smart SML.

Из основных преимуществ чугунной безраструбной канализации следует отметить:

	механическая прочность: чугун давно применяется в качестве материала для трубопроводных систем. Отличная устойчивость к механическим нагрузкам, износостойкость и долговечность — характериные свойства данного материала.
	малый коэффициент линейного расширения и устойчивость к перепадам температур: линейное расширение чугуна при изменении температуры сравнимо со сталью и бетоном и на порядок меньше чем у полипропилена и полиэтилена;
	абсолютная пожаробезопасность: чугун – негорючий материал, соответствующий классу А2 строительных материалов;
	низкий уровень шума: при соблюдении рекомендаций по монтажу и тщательной проработки проекта по звукоизоляции помещений в целом, система Smart SML обеспечивает показатели уровня шума в пределах 10-26 дБ;
	высокая скорость производства монтажных работ: соединения труб и фасонных частей производятся при помощи специальных хомутов. При монтаже направление сборки системы может быть произвольным, а отсутствие раструбов позволяет при необходимости демонтировать отдельный участок, не нарушая цельности всего трубопровода.

Безраструбные системы чугунной канализации, в том числе и Smart SML, производятся согласно требованиям европейского стандарта DIN EN 877. Данный документ устанавливает основные требования: качество исходного сырья, регламентирует размеры и допустимые отклонения продукции, определяет механические свойства и характеристики, предписывает качество внутреннего и наружного покрытия производимой продукции.

Труба и фитинги производятся методом центробежного литья из чугуна, благодаря чему имеют значительно меньший вес при высоких прочностных характеристиках. Внутреннее покрытие труб – нанесенный в два слоя состав на основе эпоксидной смолы, толщиной 120 мкм – обеспечивает химическую и механическую устойчивость к воздействию транспортируемых сред. Снаружи трубы покрываются также защитным составом на основе эпоксидной смолы толщиной 40 мкм. На фасонные части методом полного погружения с последующим обжигом при температуре 180 °С наносится защитный эпоксидный состав.

Ниже приводятся рекомендации по монтажу систем из чугунных безраструбных труб SML.

Источник

Труба чугунная sml — характеристики, преимущества, особенности

Безраструбная чугунная канализация используется при водоотведении внутри, как общественных, так и в жилых зданий. При ее монтаже используются чугунные трубы с маркировкой SML. Производятся эти изделия из литейного чугуна путем центробежного литья. Все соединения происходят с помощью так же литых хомутов и фитингов.

На сегодня, канализационные системы собранные из труб СМЛ считаются одними из самых востребованных. В этой статье разберемся, почему так происходит и расскажем об их достоинствах, характеристиках и многом другом.

Отличительные особенности

К основным свойствам, которыми эти изделия превосходят свои аналоги можно отнести следующее:

1. на разрыв прочность трубы составляет более 200 МПа;
2. прочность на сжатие превышает в 3 — 4 раза величину прочности на разрыв;
3. максимально выдерживаемая температура (без каких либо ощутимых изменений) – 400 ° C;
4. высокая герметичность позволяет применять их как в безнапорных так и в напорных системах;
5. высокая ударопрочность, устойчивость к перепадам температур, отсутствие коррозии.

Снаружи трубы SML покрыты специальным лаком, узнаваемого вишнево-коричневого цвета, который защищает поверхность от коррозии. Внешнее покрытие – эпоксидная смола с толщиной слоя 80 — 100 мкм.

Как уже было сказано выше, SML трубы производятся из высокопрочного литейного чугуна. Так же при их производстве используется пластинчатый графит, который и придет им прочность и долговечность.

Видео: Безраструбная чугунная канализация (sml канализация)

Технические характеристики

Длина (мм)	Диаметр (мм)	Вес (кг)
3000	50	12,5
80	18,2
100	24,3
125	34,3
150	40,9
200	67,4
250	97,3
300	126,8

Стандартная длина чугунных sml труб равна 3 метра. Раструбы отсутствуют, крепление происходит с помощью хомутов с резиновыми прокладками. Соответствует российскому стандарту качества ГОСТ 6942-98.

Длина (мм)	Диаметр (мм)	Цена (руб/шт)
3000	50	≈ 2350
80	≈ 3050
100	≈ 3490
125	≈ 5020
150	≈ 6490
200	≈ 11900
250	≈ 16450
300	≈ 20540

Достоинства

К преимуществам этих труб можно отнести следующее:

• высокие прочность и износостойкость;
• пожаробезопасность;
• устойчивость к перепадам температур;
• низкий уровень шума;
• стойкость к коррозии;
• хороша проходимость водного потока;
• простой монтаж.

Канализация из таких труб будет соответствовать стандартам по шумоизоляции в жилых домах. Гладкая внутренняя поверхность практически не создает сопротивления водному потоку, что предотвращает отложение грязи внутри трубопровода и появление засоров.

Герметичность стыков и швов, а так же устойчивость к механическим нагрузкам обеспечивают изделиям долговечность. А это в свою очередь увеличивает не только срок службы, но и межремонтный период. Поэтому снижаются эксплуатационные расходы.

Одним из преимуществ безраструбных конструкций является – простота монтажа. Такую систему можно смонтировать быстро и просто, без привлечения специалистов. Конструкция получается герметичной, так как надежные хомуты, используемые при соединении, исключают образование протечки.

Монтаж

При монтаже безраструбных труб используются соединительные хомуты для безнапорных систем и хомуты специального исполнения которые выдерживают давление до 10 бар для напорных. Монтаж, так же как демонтаж осуществляется просто. При сборке трубопровода не используется специальный инструмент и аппаратура, трубы можно распилить болгаркой, а хомуты закручиваются простым гаечным ключом.

Все изделия имеют российскую сертификацию поэтому, при необходимости, любой элемент можно заменить. Целостность системы при этом не будет нарушена.

В большинстве случаев чугунные трубы sml оказываются более эффективны, по сравнению с традиционными канализационными собратьями. Объясняется это их устойчивостью к различным отрицательным факторам и средам.

Видео: Устойчивость чугунных труб SML к огню

SMART SML — KZ / Проектирование и монтаж

Обратите внимание!

Ежеквартально мы проводим конкурс среди проектных организаций и профильных специалистов на самый интересный проект, предусматривающий использование нашей продукции. Победители конкурса награждаются ценными призами.

Нарезка труб S-SML

Номинальная длина труб S-SML, изготовленных в соответствии с требованиями стандарта EN 877, составляет 3 метра. При необходимости трубы можно нарезать на части нужной длины специальным труборезом или обычной болгаркой. В последнем случае, обрезанные края необходимо зачистить от заусениц и обработать антикоррозийным средством.

Крепление труб S-SML

Согласно стандарту, монтаж горизонтального трубопровода должен производиться с уклоном не менее 2 сантиметров на метр трубы. В качестве крепежа необходимо использовать специальные крепежные хомуты, расположенные с двухметровым интервалом (то есть, 2 хомута на 1 трехметровую трубу). При этом крепежный хомут должен располагаться в 6 см от соединительного хомута.

При инсталляции вертикального трубопровода через каждые 12,5 метров необходимо устанавливать поддерживающую опору. Поддерживающая опора, которая призвана противодействовать осевым нагрузкам, крепится к стене на кронштейны.

Бетонирование труб S-SML

Чугунные трубы S-SML обладают коэффициентом продольного растяжения, схожим с бетоном, поэтому допускается их бетонирование

Однако, для исключения возможного всплытия или сдвига, нужно уделить большое внимание надежности закрепления трубопровода

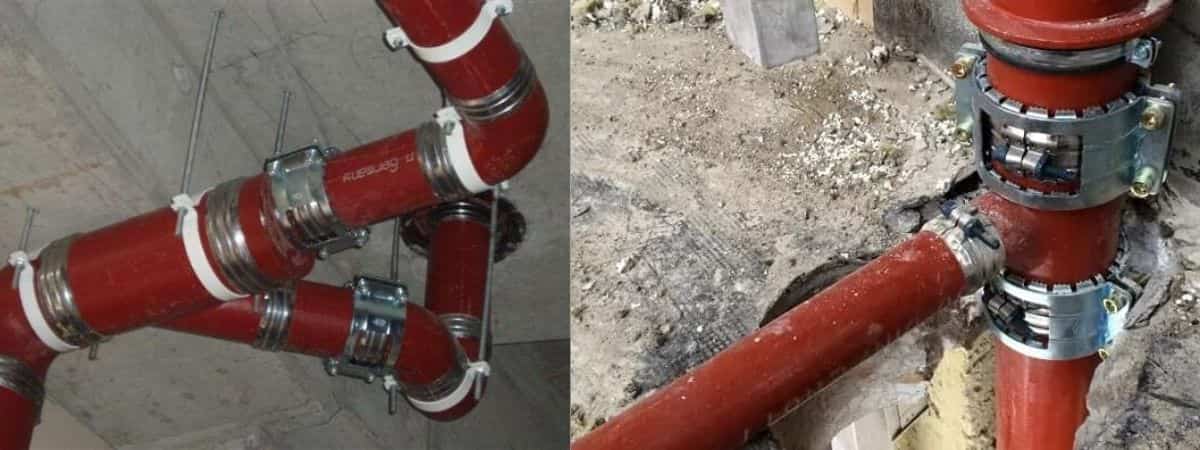

Соединение труб S-SML

Для соединения элементов безраструбной канализации SMART SML используются специальные соединительные хомуты. Несмотря на то, что система S-SML изначально была разработана для использования в качестве безнапорной канализации, применение дополнительных усиливающих хомутов позволяет использовать ее и в качестве напорной канализации или напорного ливнестока.

Благодаря использованию усиливающих хомутов система может выдерживать внутреннее рабочее давление до 16 бар.

	Сталь W2; Уплотнительная манжета из EPDM; Рабочее давление до 0,5 бар.
	Сталь W2; Уплотнительная манжета из EPDM; Рабочее давление до 0,5 бар.
	Сталь W2; DN 50 – 150 состоит из двух сегментов; DN 200 – 300 состоит из трех сегментов.
	Сталь высокопрочная с гальваническим покрытием; Прокладка из резины EPDM; Рабочее давление до 16 бар.

Для соединения труб и фитингов S-SML с трубами, изготовленными из других материалов, используют специальные переходные манжеты, выполненные из резины EPDM.

	Для перехода с диаметров 50, 70, 80, 100, 125 на аналогичные диаметры труб из других материалов.
	Для перехода с диаметра 100 на диаметры в диапазоне 100 – 72 мм.
	Для подключения до трех различных трубных систем к SML в диапазонах 32-40, 32-40, 40-48-56 — 72 мм.
	Переходные кольца SVE Из полипропилена используются при прокладке труб в грунте, а так же для соединения труб при наличии больших зазоров между их торцами.

Разновидности монтажа

Внутренняя канализация монтируется из вертикальных и горизонтальных участков. От жесткости их фиксации зависит целостность системы, что требует правильного выбора крепежа. Различают два основных вида монтажа труб SMART SML.

Вертикальный – необходим для удержания трубопровода на заданной оси. Отклонение элементов магистрали не допускается. На каждую трубу приходится по одному крепежному изделию. Вертикальный монтаж обычно необходим только для стояка и сифонов.

Горизонтальный – требует использования 2 фиксаторов на фасонное изделие. Рекомендуется располагать крепежи на расстоянии 1,5 м друг от друга и 0,75 м от конца трубы. Для сохранения естественного оттока жидкости следует сохранять уклон магистрали 1-2%, что составляет примерно 0,5 см на метр. Горизонтальный монтаж актуален для труб, отходящих от сантехнических приборов или магистрали по сбору стоков.

Разновидности монтажа

Внутренняя канализация монтируется из вертикальных и горизонтальных участков. От жесткости их фиксации зависит целостность системы, что требует правильного выбора крепежа. Различают два основных вида монтажа труб SMART SML.

Вертикальный – необходим для удержания трубопровода на заданной оси. Отклонение элементов магистрали не допускается. На каждую трубу приходится по одному крепежному изделию. Вертикальный монтаж обычно необходим только для стояка и сифонов.

Горизонтальный – требует использования 2 фиксаторов на фасонное изделие. Рекомендуется располагать крепежи на расстоянии 1,5 м друг от друга и 0,75 м от конца трубы. Для сохранения естественного оттока жидкости следует сохранять уклон магистрали 1-2%, что составляет примерно 0,5 см на метр. Горизонтальный монтаж актуален для труб, отходящих от сантехнических приборов или магистрали по сбору стоков.

Отличительные свойства

Можно выделить следующие отличительные особенности чугунных конструкций:

• прочность на разрыв труб составляет >200 МПа, фасонных частей — >150 МПа;
• прочность на сжатие: трех- или четырехкратная величина прочности на разрыв;
• максимальная ощутимая температура без изменения механических свойств составляет 400 градусов;
• абсолютная герметичность при сборке позволяет применять трубы sml для безнапорных и напорных систем;
• материал отличается высокой ударопрочностью, устойчивостью к воздействию температур, образованию коррозии.

Внешнее покрытие чугунных изделий sml имеет эпоксидную основу, ее толщина составляет 80-100 мкм. Конструкции покрыты вишнево-коричневым лаком. Верхний слой необходим для придания трубам оригинального внешнего вида. Кроме того, он защищает конструкции от образования ржавчины. Что касается фитингов для крепления конструкций, сверху они также покрыты эпоксидным лаком (примерная толщина составляет 40-80 мкм). Помимо долговечности и надежности, конструкции соответствуют всем нормативным актам. Множество проведенных испытаний подтверждают качество изделий sml.

Технические характеристики и достоинства труб SML

Стандартный размер фасонных изделий составляет 3 м в длину. Диаметр труб, в зависимости от типа, варьируется в диапазоне 50-600 мм. Качество изделий регулируется ГОСТ 6942-98.

В эксплуатации SML трубы показывают себя с положительной стороны. Им свойственны лучшие качества изделий, предназначенных для установки инженерных систем:

• высокая износостойкость и устойчивость к механическим воздействиям (ударам, вибрации, высокому давлению);
• огнеупорность, пожарная безопасность;
• прочность и долговечность;
• стойкость как к высоким, так и к низким температурам;
• низкая звукопроводимость, уменьшающая шум воды при прохождении по трубам;
• антикоррозийные свойства;
• стойкость к образованию известкового, жирового и мыльного налета.

Внутренняя поверхность труб настолько гладкая и однородная, что на ней не скапливаются нерастворимые частицы, соли жесткости, бытовой жир. Такие трубы не зарастают через несколько лет после установки, в отличие от обычных металлических изделий.

Еще одна из ключевых достоинств SML труб – простота и скорость установки. Для монтажа инженерной системы достаточно соединить два фасонных изделия между собой с помощью металлической муфты с резиновой EPDM манжетой.

Этого хватит для обеспечения идеальной герметичности стыка. Дополнительные силиконовые уплотнители, ветошь, сальники использовать не нужно.

Несмотря на большой вес чугунных изделий, для монтажа системы понадобиться участие от силы двух человек.

Благодаря простому принципу крепления SML труб с задачей справится даже непрофессионал с минимальным набором инструментов.

Кроме быстрой установки, трубы также легко ремонтировать. Если какой-либо участок трубопровода выйдет из строя, достаточно заменить поврежденный фрагмент на новый. Его также нужно зафиксировать муфтово-хомутным способом, и вся задача занимает не более 10 минут.

Что такое SML трубы? | Как это сделано

Технический прогресс не обошел стороной и сферу домостроительства и ремонта. Например, в сантехнике начали использовать новые виды труб — SML трубы. Этот тип труб, преимущественно, применяют для отвода стоковых жидкостей в квартирах, домах и зданиях различных типов. Самая главная черта SML-труб — это идеально гладкие внутренние стенки, благодаря чему стоковые жидкости могут стекать с максимально быстрой скоростью.

Из каких материалов делают SML-трубы? Самый распространенный материал для изготовления SML-труб — это серый чугунный материал с большой концентрацией графита. Их делают на заводах с применением технологии центробежного литья. Только эта технология может обеспечить необходимый результат. Метод заключается в том, что расплавленный металл заливается в специальные длинные формы, тоже в форме труб, но большего диаметра, чем получаемые в результате. Затем этой форме обеспечивают вращение с большой скоростью, чтобы расплавленный металл растекался по стенкам формы. После охлаждения металл принимает форму этой самой трубы, внутренние стенки полученного изделия получаются идеально ровными. Таким образом получается чугунная труба SML.

Почему в металл примешивают графит? Дело в том, что присутствие графита в чугуне делает конечное изделие очень прочным и устойчивым к коррозийному воздействию. А это весьма актуально в условиях повышенной влажности, куда устанавливают трубы. Благодаря этой технологии, SML трубы получаются более долговечными, способными прослужить долгое время, даже свыше того срока, что дает производитель.

Дополнительно, SML-трубы покрывают изнутри и снаружи специальными лаками. Снаружи трубы покрывают лаком с содержанием эпоксидной смолы, толщина этого слоя небольшая — около 100 мкм. Это покрытие не позволяет появляться ржавчине на поверхности трубы. Изнутри труба покрывается примерно тем же лаком, но с большей толщиной — около 130 мкм. Этот слой обеспечивает дополнительную гладкость покрытия, позволяющей быстро стекать сливным водам по трубам. К преимуществам SML-труб можно приписать хорошую шумоизоляцию и устойчивость к огню.

Где применяют SML-трубы и похожие конструкции? Практически везде, где нужно организовать систему слива жидкостей. Чаще всего их применяют при строительстве жилых домов и общественных зданий. Особенно они будут полезны в постройках, где существуют повышенные требования к пожарной безопасности: в гостиницах, больницах, торговых центрах и прочих.

Чугунные безраструбные трубы для канализации г. Хабаровск — ПО Трубное решение

Купить трубу sml

Компания «Трубное решение» готова выполнить заказа на трубную SML продукцию в любые регионы Российской Федерации и страны СНГ. Мы работаем с большим количеством логистических компаний, которые смогут доставить товар в любой регион, по доступным ценам и с соблюдением необходимых сроков. Для расчета стоимости доставки обращайтесь к операторам компании по телефону, указанному на сайте: 8-800-500-69-53. Наши специалисты имеют многолетний опыт в реализации трубного проката, и смогут предоставить любую требующуюся информацию о наличии товара на наших складах, технических характеристиках изделий, а так же стоимости и условиях поставки.

Труба безраструбная sml: описание и характеристики изделий

Чугунная труба SML представляет собой трубный прокат, изготавливаемый из серого чугуна, в состав которого входят графитовые сферы. Производство осуществляется центробежным литьем. Изготовление регламентируется международными нормативными документами, а именно – DIN19522/EN877 (труба SML FP PREIS). Производство таких труб сопровождается обработкой поверхности труб с внутренних сторон – эластичным эпоксидным веществом, а с внешних – красным коричневым грунтом. Поверхность таких изделий обладает практически идеальной гладкой поверхностью, что обеспечивает отличные аэрогидродинамические параметры трубы, предотвращая появление осадков и наслоения на продукте и добавляет дополнительные характеристики устойчивости в процессе эксплуатации в агрессивных средах.

Технические характеристики трубы канализационные sml

Такие изделия обладают прекрасными параметрами физических и технических свойств:

• Высокая прочность чугунных труб
• Высокие параметры устойчивости к износу во время применения
• Невосприимчивость к высокой температуре
• Антикоррозийная прочность
• Ударопрочностная защита
• Пожароустойчивость материала
• Звуковая комфортность – DIN4109

Изделия обладают большим количеством преимуществ в сравнении со своими конкурентами, например стальными трубами. Во время использования таких труб не требуется дополнительная обработка для получения огнезащиты или защите от шума, длительность сроков использования существенно увеличивают межремонтные периоды и сроки применения канализационных систем, что выступает ключевым моментом в сокращении расходов для заказчиков. Трубы SML DUKER не имеют в своем строении раструба, что позволяет монтировать такую продукцию с использованием простых хомутов.

Использование трубной чугунной продукции SML

Безраструбные элементы трубного проката широко применяются в строительной области при монтаже канализационных систем и для проведения внутристоковых коммуникаций жилищных помещений, общественных предприятий, и производственных объектов.

Широкое распространение такие трубы получили в инженерных системах на предприятиях с более высокими требованиями к огнеупорной безопасности и аккустической защите. Это, как правило, многоэтажки офисного и жилищного назначения, гостиничные комплексы, университеты, здания медицинских учреждений и аэропортные/вокзальные сооружения, помещения магазинов, подземные паркинги и гаражи, складские здания и прочее.
