Виды и особенности использования термоматов для прогрева бетона

Бетонирование без прогрева

Любой из перечисленных способов подогрева бетона требует специальной подготовки, и главное наличие оборудования. Следовательно, все такие технологии затратные. Поэтому многие застройщики ищут варианты заливки бетона при пониженных температурах без применения искусственного подогрева.
Как уже отмечалось, что подогрев в зимних условиях необходим, для того, чтобы раствор при положительной температуре успел затвердеть. Другими словами необходимо создать условия, чтобы прочность бетонной смеси составила не менее 70%.
В строительстве существуют технологии заливки бетона без подогрева. Например, марочную прочность раствора можно достичь и за счет добавления в его структуру противоморозных добавок.

Каждый вид добавок выполняет определенные функции и применяется от ситуативных условий в период строительства.

Существуют следующие виды добавок:

• ускоряющие. Это модификаторы сокращающие время достижения 60% прочности бетонной смеси;
• замедляющие. Применяются в тех случаях, когда наоборот возникает необходимость замедлить скорость затвердевания. Они применяются, когда раствор доставляется на строительную площадку уже предварительно подогретый;
• воздухововлекающие. Модификаторы добавляются в бетонный раствор, в состав которого входят крупные фракции гравия или щебня. Добавка способствуют провоцировать химическую реакцию с выделением воздушных пузырьков. Такой процесс компенсирует нагрузки при застывании бетона, за счет чего минимизируются риски разрушения смеси при низких температурах;
• противоморозные. Ускоряют процесс испарения избытка влаги из бетонной смеси. При этом бетон быстро набирает прочность.

Существует еще один простой способ. При температурах не ниже пяти градусов можно с подветренной стороны разжечь костер. Однако такой способ можно применить только на небольших площадках. Более того, костер обогревает участок бетонирования неравномерно.
Следует учесть, что в случае применение добавок или использование костров зеркало бетонирования обязательно следует утеплять укрывочным материалом.

Что такое термоматы

Данный прибор рекомендован для прогревания цементных и железобетонных блоков и конструкций. ТЭМС (термоэлектрический мат строительный) существенно активизирует гидратацию смеси, мешая ухудшению ее технических свойств.

Сейчас прогревочные маты для бетона оказывают помощь рабочим выполнить задачу в срок и сдать качественный объект при любых погодных условиях.

Области применения

Повышение темпов строительства не должно влиять отрицательно на уровень качества продукции (читайте кроме этого статью «Провод для прогрева бетона: подробное описание»).

Исходя из этого, приспособления деятельно оказывают помощь в следующих обстановках:

1. При возведении горизонтальных перекрытий, полов, стяжек.
2. При постройке дорог и площадей.
3. Ускоряется застывание опалубок и бордюров.
4. Создается качественное покрытие для аэродромов.
5. Для обогрева разных трубопроводов и магистралей.
6. Согревание бочек и емкостей громадного объема.
7. Прогрев кирпичной и каменной кладок.
8. Маты для обогрева бетона используют и для мерзлого грунта, перед проведением земляных работ.

Из чего устроен прибор

1. Нагревающий слой инфракрасного излучения, на базе «импульса» — полимерного материала.
2. Заполненная воздухом теплоизолирующая прослойка.
3. Теплоотражающий слой из особого материала.
4. Водоотталкивающий поливинилхлоридный слой.
5. Биметаллические термостаты.

Плоский и гибкий нагревающий элемент вмонтирован в ПХВ оболочку. С одной стороны конструкция закрыта достаточно толстым (1–2 см) теплоотражающим слоем. К нагревающей прослойке подведен электропровод с коммутационными разъемами на конце.

Термостаты необходимы для регулировки температурного режима. Так, инструкция предусматривает автоматическое отключение прибора, при достижении температуры в +70?.  При понижении ее до +60? термостат опять включает мат.

Характеристики

Чёрта	Данные
Стандартная площадь	3,8 м2.
Вес	от двух килограмм до шести килограмм.
Габаритные размеры	320?120?1 см.
Разогрев до температуры	максимум +70
Напряжение	220 В.
Потребляемая мощность при разогреве	300/400 Вт/м2.

Разновидности устройств и цена

Не считая устройств для прогрева бетона производители предлагают варианты устройств, применяемые для нижеследующего:

1. Согревания мерзлого грунта перед земляными работами. Прибор окажет помощь вам своими руками подготовить землю всего за 24/36 часов.
2. Для разогрева колонн и стыков между цементными плитами.
3. Дабы согреть громадную емкость, и магистраль из труб.
4. Вероятен подогрев смешанного типа. Сначала готовится грунт, после этого ускоряется процесс застывания залитого бетона.

Что касается цене оборудования, цена может варьироваться, в зависимости от места приобретения. Так, приобретение конкретно у производителя обойдется в 10 000 руб., расценки же в магазине смогут быть мало выше.

Прибор возможно заказать в наборе с нужными вам дополнениями. В этом случае маты обойдутся вам от 2 300 рублей за м2. Обычно имеется возможность взять устройство в аренду, это эргономичный и экономичный вариант.

Маты для бетона

Маты утепленные (термоматы) – это укрывной материал определенных размеров, состоящий из водонепроницаемых наружных слоев ткани, сваренных горячим воздухом (ткань с ПВХ-покрытием), или сшитых, и наполнителя для внутреннего слоя с низким коэффициентом теплопроводности. По периметру матов с шагом 0,5м расположены люверсы, предназначенные для плотной стыковки матов между собой.

Служат трехслойные тенты для укрытия бетона в монолитных конструкциях в период его набора прочности, при укладке асфальта, либо в случаях, когда необходимо удерживать тепло в течение продолжительного времени.

В качестве наружного слоя используется один из видов водостойких тканей:

• ПВХ;
• OXFORD;
• тарпаулин;
• брезент.

Для внутреннего слоя трехслойных матов в качестве утеплителя используется вспененный полиэтилен (изолон) или синтепон.

Виды матов для укрыва бетона

Утепленный тент ПВХ – это трехслойная структура в виде матов для защиты бетона от воздействия низких температур, влаги и ультрафиолетовых лучей солнца при ведении монолитных работ. Благодаря специальной технологии сварки полотен горячим воздухом, обеспечивается абсолютная герметичность швов.

При производстве термоматов в качестве наружного слоя используется прорезиненная водонепроницаемая ткань с ПВХ-покрытием различной плотности, обеспечивающая соответствующую прочность и долговечность изделия. По периметру изделия устанавливаются металлические люверсы с шагом 0,5м.

Модель	Плотность основы (г/м²)	Температурный режим (°С)	Вес (кг/м²)
Утепленный тент ПВХ морозостойкий	950	-65 …	2,4
Утепленный тент ПВХ огнеупорный	850	-60 …	2,2
Утепленный тент ПВХ усиленный	750	-50 …	2,0
Утепленный тент ПВХ стандартный	650	-40 …	1,8
Утепленный тент ПВХ эконом	500	-30 …	1,5

Утепленный тент OXFORD – это укрывной материал для теплосбережения бетона в виде матов с установленными по периметру металлическими люверсами с шагом 0,5м. Маты сшиваются высокопрочными лавсановыми нитками, устойчивыми к влаге и колебаниям температур.

Для наружного слоя темоматов используется высокопрочная ткань с полиуретановой гидрофильной мембраной OXFORD. В качестве наполнителя  применяется термоскреплённый синтепон плотностью 150-200 (г/м²).

Утепленный тент Oxford сохраняет свою эластичность при температуре до -700°С и легко принимает любую форму, что удобно для его использования при укрытии колонн, завешивания строительных лесов, для создания теплового контура.

Модель	Плотность основы (г/м²)	Температурный режим (°С)	Вес (кг/м²)
OXFORD 420 PU	500	-50 …+90	0,5
OXFORD 420 PLUS	600	-70 …+90	0,5
OXFORD 600 RIPSTOP	600	-70 …+90	0,6

Утепленный тент POLYTARP – это укрывной материал в виде матов, служащих для теплосбережения бетона,  с установленными по периметру металлическими люверсами с шагом 0,5м. Маты сшиты высокопрочными лавсановыми нитками, устойчивыми к влаге и колебаниям температур.

Для наружного слоя при производстве термоматов используется водонепроницаемая плетеная полиэтиленовая ткань. В качестве наполнителя применяется вспененный пенополиэтилен.

Трехслойный тент POLYTARP способен сохранять эластичность при температурном режиме  от -10  до +80 (°С).

Модель	Плотность основы (г/м²)	Температурный режим (°С)	Вес (кг/м²)
Тент POLYTARP 120 с утеплителем	120	-40 …+70	0,85
Тент POLYTARP 180 с утеплителем	180	-40 …+70	0,90

Маты для бетона «ТИТАН ГРУПП» — гарантия качества

Вы можете купить маты для бетона, а также получить консультацию об их технических особенностях, позвонив по телефону: +7 (495) 636-27-55 или направив с сайта заполненную форму заказа. Специалисты «ТИТАН ГРУПП» обязательно дадут профессиональную консультацию, а при необходимости согласуют стоимость и условия поставки. При необходимости мы сможем оперативно организовать доставку до Вашего объекта.

Цена на укрывной материал в «ТИТАН ГРУПП» всегда остается неизменно низкой, хотя и зависит от объема закупки и качества используемого при производстве сырья.

Приобретение матов для укрыва бетона в «ТИТАН ГРУПП» – это:

• продукция высокого качества, проверенная временем;
• профессиональная консультация высококлассных специалистов;
• индивидуальные условия ценообразования, основанные на сложном соотношении цена-качество-время-сервис.

«ТИТАН ГРУПП» осуществляет продажи и поставки укрывных тентов для бетона во все регионы РФ на одних из лучших условий в соотношении цена-качество-время-сервис и гарантирует, что поставляемая компанией продукция соответствует всем необходимым техническим требованиям и качеству, предъявляемым нашими заказчиками.

Электроматы

Термоэлектрический мат строительный (ТЭМС) также обладает довольно простой конструкцией. Однако, в отличие от синтепоновых тентов, он работает по принципу «теплого пола». Конструкции изделий этого типа оснащены нагревательными графитовыми элементами, за счет которых осуществляется обогрев бетона.

ТЭМС позволяют поднять температуру только что залитого бетона до +70 °C (максимальное значение) и поддерживать ее на протяжении нескольких суток.

После подачи на полимерную прослойку напряжения, она создает ИК-изучение, которое постепенно начинает проникать в бетон на глубину до 60 см. Благодаря воздушной прослойке и отражающему материалу, теплопотери сводятся к минимуму.

Если говорить о преимуществах термоэлектрических матов для прогрева бетона, то стоит выделить:

• возможность прогрева раствора даже в сложных погодных условиях;
• простоту применения;
• прогрев, который осуществляется по всей бетонной поверхности, благодаря чему исключается риск растрескивания монолита из-за температурных перепадов;
• возможность многоразовой эксплуатации изделий;
• возможность использования матов одновременно с другими средствами прогрева (например, поверх термомата можно уложить минвату или другой легкий утеплитель);
• небольшое энергопотребление (от 0,3 до 0,6 кВт/м2).

Однако, чтобы подогрев был осуществлен качественно, необходимо учитывать некоторые нюансы применения ТЭМС.

Что такое термоматы

Обогревательные маты представляют собой специальные приборы, напоминающие покрывала, благодаря которым бетонный состав твердеет при нужной для правильной гидратации температуре.

Изделия состоят из нескольких прослоек:

• ИК нагревательного слоя (изготавливается из полимерных материалов);
• теплоизолирующей прослойки, которая наполняется воздухом;
• нескольких слоев специального теплоотражающего материала;
• влагоустойчивого слоя (изготавливается из ПВХ);

Кроме этого, в приборе установлены специальные термостаты (биметаллические), которые при достижении нужного температурного уровня (до +70 °C) отключаются и снова начинают работать, когда температура понижается до +60 °C.

Чаще всего инфракрасный прогрев залитого бетона осуществляется за счет электропитания (220 В), которое подается к термомату по питающему проводу.

В зависимости от принципа действия, изделия бывают двух типов: изотермические и термоэлектрические.

Прогрев бетона термоматами ТЭМС

Строительные работы с использованием бетона ведутся круглогодично.

В теплый сезон, при постоянных положительных температурах, этот материал довольно быстро набирает свою прочность: при среднесуточной температуре в +17 +20 °C и влажности воздуха около 90%, до 70% за неделю.

В том случае, если в начале процесса затвердевания вода, находящаяся в растворе замерзнет, то процесс ее взаимодействия с цементом, называемый гидратацией, прекратится.

Подобное явление окажет отрицательное воздействие как долговечность сооружения, так и на его эксплуатационные характеристики. Для того чтобы строительство продолжалось в любое время года, и даже в зимние холода, используют специальные термоматы для прогрева бетона.

Что это такое?

Из чего состоит?

Термомат предназначен для прогрева бетона и выполненных из него конструкций. Состоит этот прибор из следующих компонентов:

• Инфракрасный нагревательный слой, изготовленный из полимерного материала «Импульс»;
• теплозащитная и теплоизолирующая прослойка наполненная воздухом;
• слоев из теплоотражающих материалов;
• не пропускающей воду оболочки из поливинилхлорида (ПВХ);
• биметаллических термостатов.

Как устроено?

Изготавливают ТЭМС на основе полимерного «Импульс».

Он представляет собой гибкий и плоский нагревательный элемент, который вмонтирован в оболочку из ПВХ и закрытый, с одной стороны, теплоотражающим и теплоизолирующим слоем, толщиной в 10-20 мм.

Электропитание подается к нагревательному слою термомата посредством питающего провода, на концах которого устанавливают коммутационные разъемы.

Для ограничения уровня достигаемой температуры используются биметаллические термостаты, которые при достижении значения +70 °C отключают, а при понижении до +60 °C, вновь включают систему. Внешняя оболочка такого мата изготавливается из водонепроницаемых материалов, например, ткани ПВХ.

Плоские нагреватели могут быть изготовлены любой конфигурации и площади.

Характеристики матов

Для того чтобы произвести прогрев бетона строительными термоматами, нет необходимости загромождать стройплощадку различными вспомогательными устройствами, такими как трансформатор или станция, а также другим оборудованием для подключения.

ТЭМС отличают следующие характеристики:

• типовой (стандартный) размер – 3, 8 м2;
• габариты – 3200х1200х10 мм;
• вес – от 2 до 6 кг;
• рабочее напряжение – 220 В;
• максимальная температура разогрева — +70 °C;
• потребляемая при прогревании мощность (Вт/м2) – от 300 до 400.

Если планируется купить термомат для обогрева бетона нестандартной конфигурации или размера, либо другой мощности или напряжения, то, производитель делает проект по заданным значениям и, после согласования с заказчиком изготавливает нестандартное оборудование.

Разновидности и цены

Производители выпускают, кроме ТЭМС для бетона, термоматы для прогрева трубопроводов, оборудования, различных емкостей и грунта, используя их:

1. Ускорения процессов затвердевания бетона, конструкций и элементов из него.
2. Прогрев мерзлой почвы перед началом земляных работ, занимает по времени, около 20-36 часов.

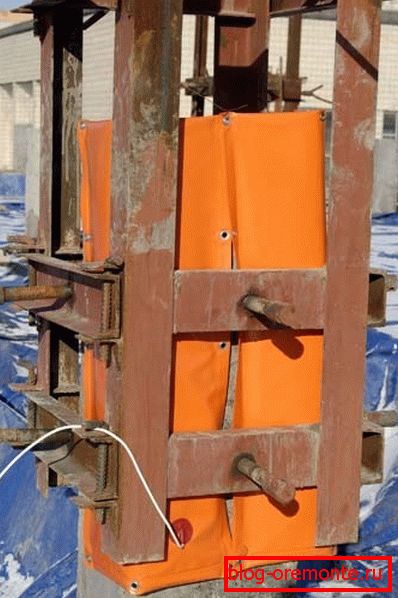

3. Для прогревания колон и меж плитных стыков.
4. Смешанный прогрев, когда первоначально отогревают землю, для проведения земляных работ, а после этого ТЭМС используют для прогрева вновь уложенного бетона и его более быстрого отвердевания.

Цена

Сегодня покупка нового термомата для бетона размером 1200х3200х10 мм, обойдется, в среднем, от 9 600 до 10 000 рублей.

В этом случае цена 1 м2 будет от 2 300 рублей и выше, в зависимости от сложности и изменения комплектации.

Если тепломат нужен для какой-то разовой работы, то аренда ТЭМС на нужное время поможет избежать значительных и неоправданных затрат на его приобретение.

Как монтировать и эксплуатировать?

Так как термоматы являются электрическими приборами, то и правила их эксплуатации не сильно отличаются, напомним основные из них:

1. Укладка и подключение ТЭМС выполняется только при отсутствии тока в сети.

2. Включать в сеть можно только распакованный и полностью развернутый мат, размещенный греющей стороной вниз на рабочей поверхности.

3. Нужно укрыть полиэтиленовой пленкой бетонную поверхность, и только после этого разворачивать и укладывать на нее прибор. Пленка поможет не допустить излишнюю потерю влаги раствором, а также не даст бетону испачкать и прилипнуть к рабочей поверхности мата.

5. По поверхности работающих матов нельзя ходить и ставить на них какое-либо оборудование, материалы или приборы.

Для облегчения вертикального крепления, а также для соединения между собой, по краям термоматов устанавливаются специальные люверсы.

В чем особенность подобной продукции

Производитель безусловно вносит свою лепту в имеющуюся технологию, однако в большинстве случаев, структура используемого материала остается неизменной. Отличия между изделиями несущественны.

Состав:

• регуляторы температуры;
• полимерная пленка, которая используется в качестве теплоизлучающего материала;
• изоляция поверхностная;
• тепло отражатель и воздушный слой будут находится только с одной стороны мата, что и делает технологию столь эффективной. Это позволяет инфракрасным лучам двигаться лишь в одну сторону.

Преимущества:

1. Маты удобно хранить и транспортировать.
2. Их использование безгранично.
3. В установке небольших подстанций нет смысла, как и другой источник питания (трансформатор). Обычной линии напряжения более чем достаточно.
4. Экономичность.
5. Процесс отвердевания ускоряется в несколько раз.
6. Полностью исключены малейшие перепады температуры на одном из участков.
7. Тепло расходится равномерно по всей поверхности участка.
8. Подобные изделия могут изготавливаться исходя из индивидуальных замеров, что упрощает их использование.
9. Монтаж не доставит хлопот (вне зависимости от уровня и сложности опалубка).

Способы прогрева конструкций из бетона

Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.

Трансформатором

Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.

Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.

Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:

• ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
• ВЕТ (предназначенный для работы напрямую от электрической сети);
• ПТПЖ (токопроводящий с параллельными оцинкованными жилами).

Жилы проводов могут быть диаметром 1,2-3 мм.

Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:

• полосовые;
• струнные;
• стержневые;
• пластинчатые.

Инфракрасным излучением

Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.

Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.

Инфракрасный аппарат имеет следующие компоненты:

• излучатель;
• отражатель;
• подвес либо держатель.

Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.

Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.

Прогрев бетона своими силами

Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.

Методом магнитной индукции

Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника.  Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.

Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.

Греющей опалубкой

В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.

В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.

Тепляком

Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.

Прогрев бетона в зимнее время проводом ПНСВ

Это достаточно простой способ прогрева. Он применяется в 70% случаев, так как является очень доступным. Для того чтобы сделать его возможным, необходимо позаботиться о монтаже проводов заранее, поэтому прокладывают сначала провод ПНСВ, а затем заливают бетонную смесь. Нагревание кабеля происходит при помощи трансформатора, который создаёт пониженное напряжение.

Преимущества:

• Низкая стоимость процедуры. Трансформатор тратит значительно меньше энергии, чем другое оборудование, поэтому очень актуален, если бюджет ограничен. Покупать его тоже необязательно: вполне возможна аренда необходимого оборудования на время.
• Для прогрева бетонной смеси подходит понижающий трансформатор 80 kW. При помощи такого оборудования без проблем прогревается 90 м3 бетона.
• Возможна прокладка провода в любую погоду.

Способ не лишён недостатков:

• Необходимо заранее позаботиться о процедуре прогрева, проложить провод, заложить подогревочные петли (провод укладывается по особой технологии: недостаточно просто забетонировать его, необходимо, чтобы конструкция охватила весь бетон, для чего её укладывают петлями, которые закрепляют специальным образом, похожим на закладку тёплых полов).
• Способ требует физических усилий от рабочих.
