Розетка с выключателем в одном корпусе: схемы и как правильно подключить

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Двухклавишный блок

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп. Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

1. Разбор на составляющие розеток.
2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
3. Первая розетка, она же распределительная, подключается к электросети.
4. Установка электророзетки в монтажную коробку.
5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

1. Принципиальная схема подключения совмещённого устройства подразумевает прокладку пяти проводников из распределительного короба к спаренной электрической системе.
2. Заземляющую жилку и нулевой провод из распределительного щитка нужно подключать только к розетке.
3. Для подачи фазы на спаренный выключатель в коммутирующем блоке предусмотрена специальная перемычка.
4. Свободные две жилки подключают к двум коммутирующим контактам выключателя, через который будет происходить подача фазы к осветительным приборам в туалете и ванной.
5. В распределительном коробе делают скрутки проводов, подающих фазу через коммутатор и свободных жилок, идущих на патроны лампочек в ванной комнате и туалете.
6. Нулевые провода, а также заземление от осветительного прибора берут в распределительной коробке путём скручивания оголённых концов со скрутками, предназначенными для подключения розетки.
7. Если понадобиться изменить последовательность клавиш, подающих напряжение на лампочки в туалете и ванной, необходимо поменять местами жилки на коммутирующих контактах выключателя.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Установка розетки с одноклавишным выключателем

Выбираем кабель (определяем необходимое количество жил)

Перед тем как подключать розетку с выключателем – обязательно нужно определиться с количеством жил в подводимом к ней электрическом кабеле. В квартирах, где в его составе имеется отдельный провод для заземления – придется запастись четырехжильным изделием, в котором предусмотрены фазная, нулевая и заземляющая шины. Четвертая жила нужна для подсоединения провода, отводимого в сторону коммутируемого осветительного прибора. В домах старого жилого фонда в квартиру подводится двухжильный кабель, с входящими в его состав фазным и нулевым проводниками. В этой ситуации соединительный кабель должен иметь три провода.

Монтаж блока розетка-выключатель

Перед началом монтажных работ, прежде всего, от домашней сети отключается электропитание, после чего на выбранном участке стены делается разметка под комбинированный блок. Все дальнейшие действия описываются представленной ниже последовательностью операций:

1. Сначала в размеченных местах дрелью с насадкой типа «коронка» высверливаются отверстия, после чего выбирается ниша нужного размера (под устанавливаемый блок).
2. Вслед за этим от расположенной поблизости монтажной коробки по предварительно подготовленной канавке протягивается отрезок соединительного кабеля.
3. Другой его конец подсоединяется к закрепленному в нише блоку и через выключатель соединяется с силовой розеткой.
4. По завершении этих операций провода в штробе закрепляются алебастром, а после его высыхания заделывается штукатурным раствором.

Перед тем как подключить выключатель через розетку – необходимо подготовить простейший набор инструментов. Кроме того, потребуется расходный материал и сами установочные изделия с розеткой и коммутаторами. Монтаж рассмотрим на примере простейшего варианта одноклавишного блока, в котором коммутируется только один контакт.

Перед установкой нужно будет снять с монтируемого прибора декоративную накладку, а затем удалить клавишу отверткой с тонким жалом.

Затем розетку и выключатель достают из корпуса блока и подключают провода согласно схеме, приведенной на фото ниже.

Инструменты и материалы

В обязательный инструментальный набор, необходимый для подключения одного выключателя и розетки, входят:

• три различные по исполнению отвертки;
• обычные плоскогубцы и бокорезы;
• остро отточенный монтажный нож;
• электрическая дрель с насадкой типа «коронка».

Рукоятки всех электрических инструментов должны иметь надежное изоляционное покрытие.

Из материалов нужно будет подготовить четырехжильный кабель, монтажную (распределительную) коробку и изоляционную ленту.

Подключение фазы, ноля и заземляющей шины

Правильно подключенная фаза – это обязательное условие, влияющее не только на работоспособность блока, но и определяющее безопасность пользования системой «выключатель и розетка». Как правило, провода в кабеле маркируются цветом и обозначаются следующим образом:

• фазная жила – белый, красный или коричневый цвет изоляции;
• нулевой проводник – жила в изоляционном покрытии синей расцветки;
• заземляющая шина – провод в изоляции желто-зеленого цвета.

Цветовая маркировка проводов в кабеле

При наличии такой маркировки идентифицировать подводящие проводники совсем несложно. Если же в старой проводке с двумя жилами она отсутствует – потребуется индикаторная отвертка, порядок работы с которой рассматривается отдельно.

При прикосновении к фазному проводу зажатым в руке индикатором напряжения встроенная лампочка должна загореться. Эта жила и будет являться фазой. Оставшийся проводник будет естественно нулевым проводником.

Провод на светильник или лампу

Еще один проводник в подсоединенном к блоку кабеле предназначен для подключения к осветительному прибору, коммутируемому выключателем. Он обычно никак не маркируется, но найти его сможет даже новичок в электрике. Если снять с блока декоративную крышку – под ней обнаружатся клеммы выключателя, к которым подводятся разные провода. С одной его стороны они объединены между собой (электрически связаны) и подсоединяются к фазному проводу, а с другой – отводятся отдельно. Этот раздельный отвод и предназначен для подключения к светильнику или лампочке.

Подключение трехклавишного выключателя света с розеткой и без неё

• Преимущества установки прибора
• Самостоятельное подключение
• Советы по выбору модели

Преимущества установки прибора

Большинство людей даже не догадываются о том, что можно сэкономить деньги на платежах за электроэнергию, просто заменив старые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными приборами.

Современные экземпляры отличаются разнообразием расцветок и форм, что позволяет им отлично вписываться в любой интерьер. Основные преимущества трехкнопочной модели:

• экономия электрической энергии;
• удобство в эксплуатации;
• эстетичный внешний вид.

Самостоятельное подключение

Чтобы самостоятельно разобраться в схеме подключения трехклавишного выключателя, достаточно знать принципы работы прибора. Если таких навыков нет, лучше обратиться к профессионалу. Итак, для работы потребуются:

• индикатор для измерения тока;

• отвёртка;
• изолента;
• плоскогубцы;
• нож;
• клеммы.

Перед тем как подключить тройной выключатель, следует удостовериться, что помещение обесточено.

Следующий этап работы — определение фазы. Для этого нужно внимательно осмотреть провода. Они могут выглядеть в виде одного кабеля с четырьмя жилками или как отдельный провод-фаза и трехжильный кабель. Лучше не рисковать и все проверить индикатором тока.

Главное при подключении — ничего не перепутать. Если вместо фазы на выход прибора пойдёт нулевой провод, то проводка в выключенном режиме будет под напряжением, а это может привести к удару током при обычной замене лампочки.

Во избежание замыкания все провода должны быть плотно прижаты специальными винтами и хорошо заизолированы.

Последний этап работы — вмонтирование выключателя в стену. Для этого следует как можно плотнее расположить его в подрозетнике, закрепив про помощи винтов, затем установить на место кнопки и верхнюю рамку

Особое внимание следует уделить правильному положению клавиш, чтобы не перепутать верх и низ

Советы по выбору модели

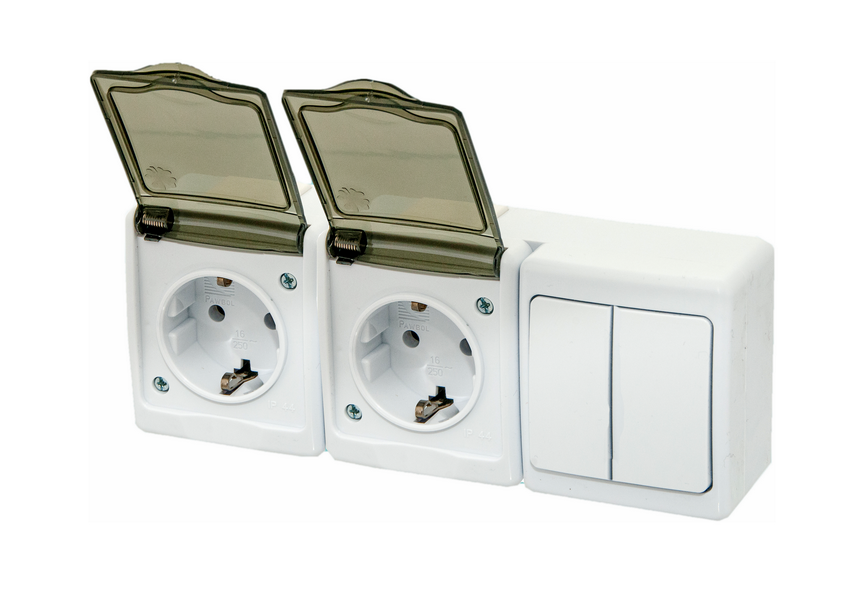

Несмотря на то что внешний вид и форма тройных выключателей с розеткой и без неё могут существенно отличаться между собой, способы подключения у них практически одинаковы.

Особое внимание следует уделить таким факторам:

1. Конструкция устройства. Перед тем как приобрести выключатель, следует проверить все его подвижные части (кнопки), а также убедиться в отсутствии видимых повреждений на корпусе.

2. Материал, из которого изготовлен блок. Пластиковые или пластмассовые основы прослужат гораздо меньше, чем из металла и керамики.
3. Внешний вид. Форма и расцветка устройства также играют немаловажную роль. Выключатель, который не вписывается в общий интерьер помещения, выглядит странно, а часто может просто испортить всю композицию.

Устанавливать трехклавишные выключатели в своём доме или нет — личное дело каждого хозяина. Но следует иметь в виду, что преимущества их эксплуатации намного превышают все имеющиеся недостатки, поэтому хотя бы один экземпляр установить рекомендуется.
