Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

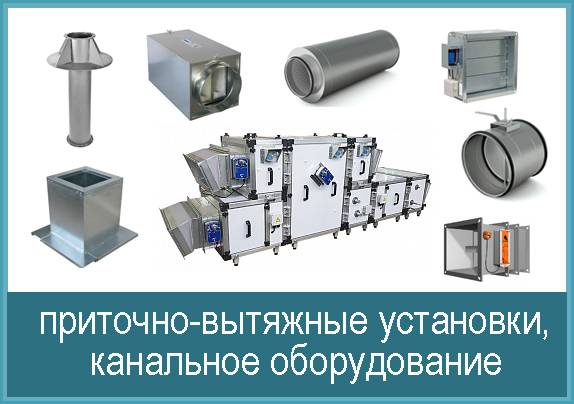

Оборудование для вентиляционной системы

Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:

• По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
• В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
• По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.

Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.

Оконные и канальные вентиляторы

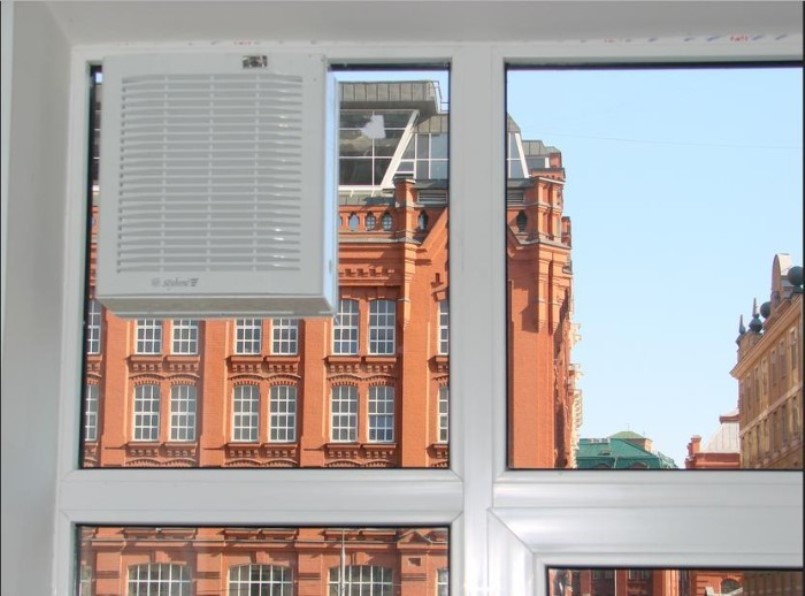

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.

Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.

Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.

При использовании таких вентиляторов возникают некоторые трудности:

• Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
• Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
• Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.

Стенные проветривали

Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.

Такие системы также делятся на несколько видов:

• Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
• Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
• Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.

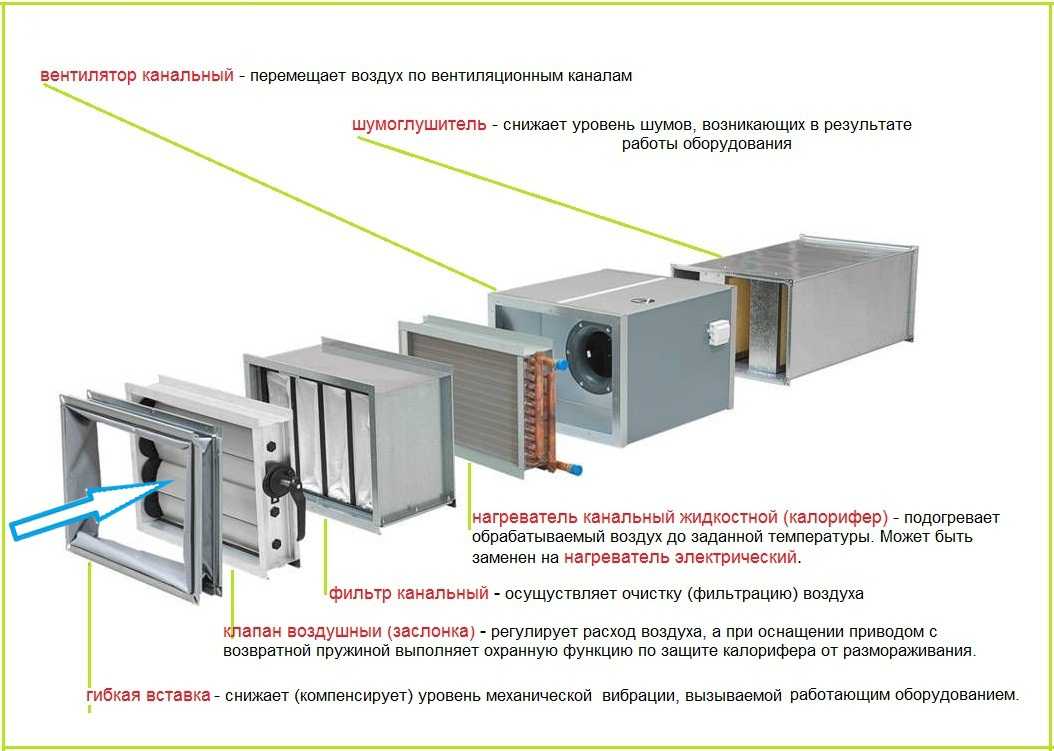

Принудительная приточная установка

Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.

Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.

Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.

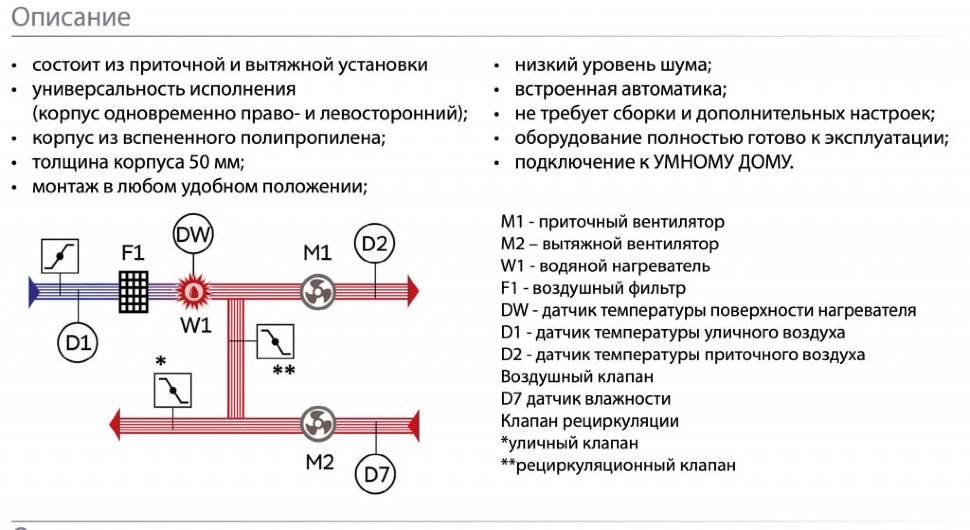

Приточно-вытяжная установка с функцией рекуперации воздуха

Принудительная  приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.

Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.

Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.

Видео по расчету вентиляции

Полезные сведения по принципам работы системы вентилирования содержатся в этом видеоролике:

Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:

Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.

Виды приточных конструкций

Назначение и классификация воздухоприемников:

• закрытый;
• открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

Приточная вентиляция помещения

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Зачем нужна вентиляция

Некоторые полагают, что можно совершенно спокойно обойтись без вентиляции – жили же наши предки как-то еще до изобретения всяких новомодных систем. И если летом в таком доме можно постоянно открывать окна для проветривания, то зимой вы в полной мере ощутите всю «прелесть» жизни по старинке – на окнах, дверях и стенах начнет появляться конденсат, который в случае сильных морозов превратится в красивую ледяную корку, по углам начнут расти сады черной и зеленой плесени, а если сильно повезет, через год-другой соберете урожай грибов… Стоит ли говорить, что такой дом простоит очень недолго, а жизнь в нем будет постоянным испытанием для нервов и здоровья.

При постоянном недостаточном притоке свежего воздуха легкие человека начинают хуже работать – появляются заболевания, которые могут быстро стать хроническими. Ребенок, растущий в доме без вентиляции, может заработать серьезные проблемы со здоровьем на всю жизнь.

Продолжает «парад» постоянная запыленность и закопченность – если в комнату не поступает свежий воздух, то все, что в ней варится, жарится, пылится, чистится, оседает на стенах и мебели толстым слоем налета. На кухонном потолке уже через полгода можно будет заметить обширное желтоватое пятно над плитой – это жирные испарения осели и впитались в штукатурку, ибо деваться им больше некуда. В ванной на потолке и по углам также появятся красноречивые свидетельства отсутствия вентиляции в виде плесневых пятен из-за постоянной влажности.

И, наконец, следует брать во внимание, что хотя бы раз в год в доме кто-нибудь болеет – микробы от кашля и чихания моментально разлетаются по помещению, оседая на мебели, обоях, шторах, ковре. Больничные палаты проветривают несколько раз в день не просто так, а теперь представьте, в какой обстановке вы окажетесь после года жизни в квартире, где не бывает регулярных притоков воздуха. Надеемся, мы привели весомые аргументы в пользу необходимости системы вентиляции жилых помещений и теперь можно перейти от слов к делу

Надеемся, мы привели весомые аргументы в пользу необходимости системы вентиляции жилых помещений и теперь можно перейти от слов к делу.

Проверяем работу вентиляции

Бывает так, что некоторые из вышеперечисленных «симптомов» проявляются даже в вентилируемых домах. Это может означать что система работает слабо или перестала функционировать по какой-либо причине. Чтобы проверить, работает ли вентиляция, зажгите спичку или зажигалку и поднесите пламя к вентиляционному отверстию – если огонь наклонился в сторону решетки, прикрывающей отверстие, значит тяга есть, и все работает. Если же изменений не последовало – вентиляционный канал либо перекрыт, либо забит листьями. В случае с квартирами такое очень часто случается, если соседи делали перепланировку и перекрыли воздуховод.

Бывает и такое, что тяга присутствует, но с перерывами, и при этом она может приносить с собой запахи от соседей сверху или снизу. В этом случае потребуется оснастить вентиляционное отверстие обратным клапаном, либо установить автоматические жалюзи, закрывающиеся при обратной тяге.

Особенности и применение естественной вентиляции

В помещении с металлопластиковыми окнами на них ставят приточные клапаны

Воздух в неорганизованных воздуховодах удаляется с помощью тяги в каналах, расположенных обычно в ванной, туалете и кухне. Тяготение возникает пропорционально разнице температур наружной и внутренней атмосферы и высоте стояка от вентиляционной решетки до оголовка трубы на кровле.

Используются сквозные искусственные каналы и клапаны при недостаточной тяге в вентиляционных шахтах:

• проветриватель ставят в наружной стене или раме, устройство увеличивает объем воздуха, но его работа также зависит от климата;
• бризер одновременно очищает и проветривает поступающий воздух с помощью одного или набора фильтров и мембран, монтируется в стене дома;
• к принудительной циркуляции относится установка вентиляторов в окне или стеновой нише.

Играет роль ветреная погода. Если летом открыть фрамугу, струя под напором выдавит воздух в вытяжную шахту. Ветровая нагрузка может использоваться для работы дефлекторов, которые устанавливаются на оголовок и улучшают тягу за счет поворотов. Естественная вентиляция остается самым дешевым способом проветривания, не требует затрат на монтаж и эксплуатацию.

Подбор сечения воздуховода

Теперь, когда мы посчитали воздухообмен, можем выбрать схему реализации системы вентиляции и произвести расчет воздуховодов системы вентиляции.

В системах вентиляции используют два типа жестких воздуховодов – круглые и прямоугольные. В прямоугольных воздуховодах, для уменьшения потерь давления и снижению шума, соотношение сторон должно не превышать значение три к одному (3:1). При выборе сечения воздуховодов нужно руководствоваться тем, что скорость в магистральном воздуховоде должна быть до 5 м/с, а в ответвлениях до 3 м/с. Рассчитать размеры сечения воздуховода можно определяются по диаграмме приведенной ниже.

Диаграмма зависимости сечения воздуховодов от скорости и расхода воздуха

На диаграмме горизонтальные линии отображают значение расхода воздуха, а вертикальные линии – скорость. Косые линии соответствуют размерам воздуховодов.

Подбираем сечение ответвлений магистрального воздуховода (которые заходят непосредственно в каждую комнату) и самого магистрального воздуховода для подачи воздуха расходом L=360 м3/час.

Если воздуховод с естественной вытяжкой воздуха, то нормируемая скорость движения воздуха в нем не должна превышать 1м/час. Если же воздуховод с постоянно работающей механической вытяжкой воздуха, то скорость движения воздуха в нем выше и не должна превышать 3 м/с (для ответвлений) и 5 м/с для магистрального воздуховода.

Подбираем сечение воздуховода при постоянно работающей механической вытяжке воздуха.

Слева и справа на диаграмме обозначены расходы, выбираем наш (360 м3/час). Далее, движемся по горизонтали до пересечения с вертикальной линией соответствующей значению 5 м/с (для максимального воздуховода). Теперь, по линии скорости опускаемся вниз до пересечения с ближайшей линией сечения. Получили, что сечение нужного нам магистрального воздуховода 100х200 мм или Ø150 мм. Для подбора сечения ответвления движемся от о расхода 360 м3/час по прямой до пересечения со скоростью 3 м3/час. Получаем сечение ответвления 160х200 мм или Ø 200 мм.

Эти диаметры будут достаточными при установке только одного вытяжного канала, например на кухне. Если же в доме будет установлено 3 вытяжных вентканала, например в кухне, санузле и ванной комнате (помещения с самым загрязненным воздухом), то суммарный расход воздуха, который нужно отвести мы делим на количество вытяжных каналов, т.е. на 3. И уже на эту цифру подбираем сечение воздуховодов.

По данному графику подобрать сечения на такие небольшие расходы довольно сложно. Мы считаем их в специальной программе. Поэтому, если нужно — спрашивайте, посчитаем.

Естественная вытяжка воздуха. Данная диаграмма подходит только для подбора сечений механической вытяжки. Естественная вытяжка подбирается вручную или же с использованием программ подбора сечений. Опять же, спрашивайте, посчитаем.

Примечание: В нашем примере его не было, но особое внимание следует обратить на помещение плавательного бассейна, когда оно есть в доме. Бассейн это помещение с избыточным количеством влаги и при расчете необходимого воздухообмена требуется индивидуальный подход

Из практики могу сказать, что расход получается не менее восьми крат. Это довольно большой расход и если учесть, что температура приточного воздуха должна быть на 1-2°С выше температуры воды в бассейне, то затраты на нагрев воздуха в зимний период очень велики. Поэтому для помещений плавательных бассейнов более логично использовать системы осушения воздуха. Эти системы работают по такой схеме – осушитель забирает влажный воздух из помещения, пропуская через себя, удаляет из него влагу (путем его охлаждения), после подогревает до заданной температуры и подает назад в помещение. Так же, существуют системы осушения воздуха с возможностью подмеса свежего воздуха.

Схема вентиляции сугубо индивидуальна для каждого дома и зависит от архитектурных особенностей дома, от пожеланий заказчика и т.д. Между тем, есть некоторые условия, которые необходимо соблюдать, и они касаются всех схем без исключения.

Нормативы воздухообмена

В жилом помещении достаточно естественной вентиляции При выполнении основных расчетов для систем вентиляции, используют нормативы по площади, кратностям и санитарно-гигиеническим нормам.

• Норма объема вентиляции по площади составляет 3 м3/ч на 1 м2. Количество постоянно проживающих людей не учитывается.
• Согласно санитарно-гигиеническим нормам, воздухообмен рассчитывается исходя из количества постоянно проживающих: 60 м3/ч на каждого человека, а если это помещение, где часто бывают посторонние, на каждого временно присутствующего добавляют по 20 м3/ч.
• Нормы по кратности предлагают учитывать назначение помещения. Кратность показывает, сколько раз должен смениться весь воздух в помещении за час.

При составлении проекта учитывают и еще одну особенность: вытяжные и приточные отверстия не размещают в одном помещении

Важно, чтобы приток осуществлялся через жилые комнаты: спальню, гостиную, детскую, а вытяжка располагалась в местах служебного назначения: кухне, ванной комнате, туалете. Благодаря соблюдению этого правила, неприятные запахи не будут распространяться в жилые комнаты. Проверка воздухообмена заключается в определении силы тяги

Нужно приблизить спичку или полоску бумаги к вытяжке. Отклонение пламени или листа к вытяжке свидетельствует о нормальной работе системы. Если заметного движения потока нет, объем вентиляции незначительный. Это является следствием забитых каналов либо ошибок в проекте

Проверка воздухообмена заключается в определении силы тяги. Нужно приблизить спичку или полоску бумаги к вытяжке. Отклонение пламени или листа к вытяжке свидетельствует о нормальной работе системы. Если заметного движения потока нет, объем вентиляции незначительный. Это является следствием забитых каналов либо ошибок в проекте.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали.

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вент.характеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Особенности приточных систем

Назначение приточной вентиляции обосновано на необходимой подаче воздушного пространства в помещения. Этот метод вентиляции наиболее востребован среди потребителей, так как устройство приближено к естественному передвижению потоков. Работа основана на принципе затягивания системой кислорода, а выходит он через вентиляционную решетку или оконные, дверные зазоры.

Особенно приемлема подобная система для жилья и офисных строений, состоящая из следующих предметов:

• приточной камеры, осуществляющей очистку, регулировку температуры воздуха
• воздуховода, в нем перемещается воздух по месту его назначения
• фурнитуры

Оборудование характеризуется эстетичным видом, от чего его устанавливают в домах и квартирах.

Вентиляция подвала

Подобная установка требует поступление воздуха в пределах +18 град, чтобы их соблюдать дополнительно в систему оборудуют подогрев. Для снижения энергозатрат используют новейшие технологии. Если раньше для подогрева воздушных масс поступающих с холодной улицы применяли калориферы, а они бывают даже водяными, но этот метод достаточно затратный. Поэтому разработали более эффективный способ нагревания, с помощью современных рекуператоров.

В продажу поступили сразу приборы из нескольких разновидностей:

• пластинчатых
• роторных
• водяных
• крышных

Каждый тип приспособлений имеет свои плюсы и минусы, но цель, с которой они создавались, достигнута: снижен расход электричества и денег за его потребление.

Виды приточных конструкций

Назначение и классификация воздухоприемников:

• закрытый;
• открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

Приточная вентиляция помещения
