Проветриватель для пластиковых окон

Приточный клапан на пластиковые окна: устройство вентиляции - точка j

Микропроветривание окон или приточный клапан?

Приточный климатический клапан – это еще одно популярное приспособление для постоянного проветривания, при котором окно открывать не надо. Он впускает свежий воздух, а не холодный, поэтому не охлаждает помещение.

Климатические клапаны всем прекрасны, но имею один существенный недостаток – они не очень подходят для нашего климата с перепадами температур и холодными зимами. И результат всегда предсказуемый – шторка клапана замерзает и при открытии рвется, в итоге клапан сломан, деньги выброшены на ветер. Поэтому микропроветривание окон – более практичное и универсальное решение.

Микропроветривание окон позволяет в сильные морозы запустить внутрь достаточное количество свежего воздуха без риска быстрого охлаждения комнаты, а также обеспечить возможность вентиляции в непогоду. Эта новая полезная функция помогла оптимизировать процесс создания благоприятного микроклимата во внутренних помещениях. Кроме того, такая опция полезна тем, кто опасается сквозняков или живет в регионах с высокими ветровыми нагрузками.

Микропроветривание расширяет возможности владельцев недвижимости при создании комфортабельных условий и имеет несколько важных дополнительных преимуществ, позволяющих успешно решить сопутствующие бытовые задачи.

Необходимость установки приточного клапана

Основа нормального микроклимата помещения – наличие эффективной системы вентилирования.

Воздух должен постоянно циркулировать – загрязненный с избытком углекислого газа удаляется через вытяжки, а чистый поступает извне.

При проектировании домов советской постройки особое внимание уделяли вытяжным каналам, а приточные воздуховоды не обустраивали. Поступление свежего воздуха происходило естественным путем – через щели в оконных деревянных рамах

Нормальная скорость воздуха в жилом доме или квартире – 0,15 м/с. Существенное повышение показателя провоцирует сквозняк, а понижение остановит воздухообмен

Металлопластиковые аналоги оснащены воздушными камерами в створках и рамах, герметичными стеклопакетами и уплотнителями по периметру. Современные конструкции изолируют помещение от уличного шума и сохраняют тепло, но парализуют нормальное функционирование вентиляции. Как следствие, микроклимат ухудшается – воздух становится спертым, влажность повышается, люди испытывают нехватку кислорода.

Старые несовершенные конструкции эффективно справлялись с задачей, обеспечивая достаточный приток воздуха даже зимой. Недостаток деревянных рам – плохая шумо- и теплоизоляция

Попытку восстановить циркуляцию воздуха путем открывания окна в режиме проветривания нельзя считать удачным решением по следующим причинам:

  • плюсы «пластика» сводятся к нулю – эффективность теплоизоляции помещения снижается;
  • вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или при ветряной погоде;
  • приток воздуха неравномерный и бесконтрольный – появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена негативно влияет на здоровье и жизнедеятельность людей. На окнах появляется конденсат, откосы и стены покрываются плесенью – концентрация токсических веществ повышается

Специальная вентиляционная фурнитура:

  • вентилируемые профили;
  • ограничители открывания;
  • частично воздухопроницаемые уплотнители;
  • штапики с регулирующей задвижкой.

Для обеспечения притока воздуха через ранее установленное окно используется приточный клапан.

За счет вентиляционного клапана воздухообмен в комнате осуществляется без потерь тепла. Устройство защищает помещение от проникновения шума и пыли (+)

Что такое приточный клапан

При строительстве современных домов, проектировщики учитывают, что остекление из ПВХ будет герметичным, и обязательно предусматривают монтаж приточно-вытяжной вентиляции. В старых домах делали только вытяжные системы, которые работали за счет естественного воздухообмена через щели в деревянных рамах. С установкой окон ПВХ в таких зданиях работа вытяжки значительно ухудшается, так как притока свежего воздуха нет.

Решить проблему застаивания воздуха можно регулярным проветриванием, но это не очень удобно: нужно постоянно контролировать процесс и вовремя закрыть створку, пока в помещении не стало совсем холодно, кроме этого, появляется сквозняк, в комнату беспрепятственно проникает пыль и уличный шум.

Приточный клапан позволяет воздуху свободно циркулировать при этом лишь незначительно снижает звукоизоляцию и совсем не вызывает сквозняка. Вентиляционный клапан — это простое устройство, представляющее собой щель с задвижками, устанавливается в верхней части окна. Работает за счет разницы давления снаружи и внутри помещения.

Клапан состоит из следующих частей:

  • Воздухозаборника, он располагается с наружной стороны окна.
  • Внутреннего канала.
  • Выпускного блока, который выводит воздух с улицы внутрь помещения. Он оборудуется регулирующим клапаном и фильтром.

Чтобы устройство работало правильно, необходимо наличие радиатора отопления под окном. Теплый воздух, идущий от батареи, будет подхватывать холодный с улицы, поднимать его выше к потолку и смешиваться.

Приточный клапан позволяет воздуху обновляться и выводить лишнюю влагу, без сквозняка, серьезных теплопотерь и нарушения звукоизоляции.

Виды клапанов для окон ПВХ

Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.

Ручные и автоматические

Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.

Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.

Плюсы:

  • низкая стоимость;
  • простая конструкция;
  • возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.

Минусы:

  • для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
  • человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.

Приточный клапан с ручным управлением.

Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.

Плюсы:

  • клапан работает, даже если никого нет дома;
  • достаточно выставить нужные настройки и можно забыть об устройстве;
  • устройство способно постоянно поддерживать хороший микроклимат в помещении.

Минусы:

  • высокая стоимость;
  • некоторые модели не имеют возможности для полного отключения вентиляции.

Виды устройств по конструкции

Конструкция приточного клапана определяет способ его установки. Есть несколько видов:

  • фальцевые (без фрезеровки);
  • щелевые (с фрезеровкой);
  • накладные;
  • встроенные в ручку.

Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.

Плюсы:

  • невысокая стоимость;
  • простой монтаж своими руками;
  • при необходимости легко демонтировать и вернуть створке герметичность.

Минусы:

  • сравнительно низкая пропускная способность;
  • подходит только для окон с открывающимися створками.

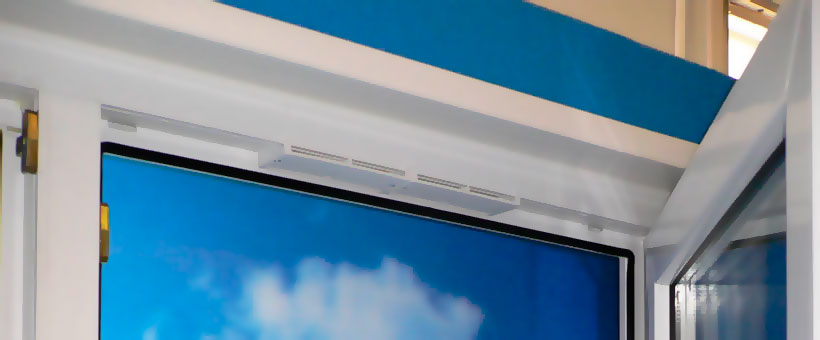

Фальцевый клапан.

Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.

Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.

Щелевой клапан

Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.

Плюсы:

  • высокая пропускная способность;
  • подходит для любых окон, в том числе глухих;
  • большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.

Минусы:

  • стоит дороже, чем фальцевый;
  • для установки необходимо нарушить целостность рамы и створки;
  • сложный в монтаже — установку стоит доверить специалистам.

Принцип работы клапана установленного с фрезеровкой.

Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.

Встроенный клапан.

Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.

Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.

Оконная ручка с вентиляцией.

Установка приточного клапана в стену своими руками

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана.

Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить приточный клапан на пластиковые окна своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

В ходе эксплуатации, его не нужно открывать потому, что приточный клапан представленный на сайте обеспечивает пассивную вентиляцию.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. . Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы

Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Преимущества приточного клапана вентиляции для окон ПВХ:

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.После установки конструкции, не образуется конденсат на окнах.Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

  • изделие воздухообмена;
  • хорошо заточенный нож;
  • шуруповёрт;
  • полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

  • острый строительный ножик;
  • мощный электролобзик;
  • дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
  • напильник;
  • шаблон под будущий клапан подходящего размера;
  • герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

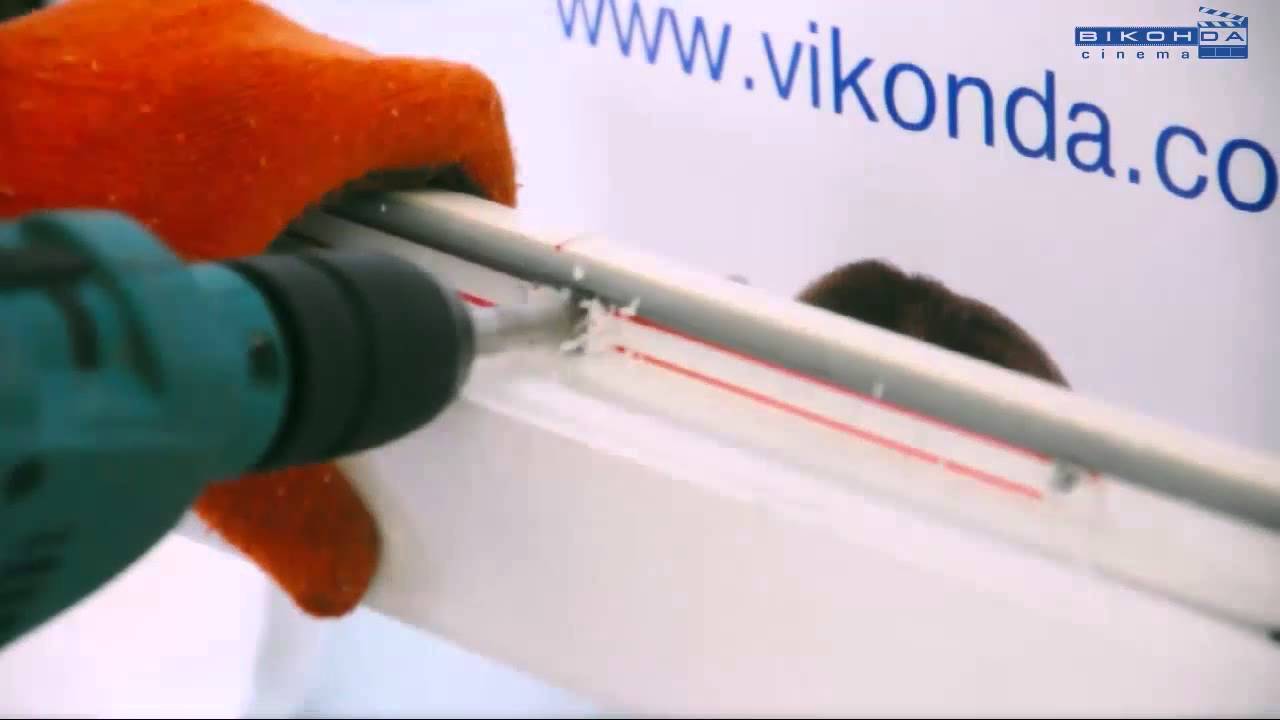

  1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
  2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.
  3. 10 мм сверлом проделывают отверстия.

  4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.
  5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.

  6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
  7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Инструкция по установке вентклапана в окно

Современные приточные клапаны имеют весьма практичную форму и просты в установке.

Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.

Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.

Различают два вида клапанов:

  • с ручным управлением;
  • с автоматическим управлением.

Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.

Главными преимуществами вентиляционного оконного клапана считаются:

  • отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
  • фильтрация поступающего в помещение воздуха;
  • возможность регулировки объема приточного воздуха;
  • распределение воздуха по помещению происходит в вертикальной плоскости;
  • возможность установки на оконные профили любых видов;
  • легкость монтажа вентиляции в пластиковое окно своими руками.

Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.

Далее рассмотрим пошаговый процесс монтажа клапана в окно.

Этап #1 — подготовка инструментов и материалов

Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.

При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.

А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.

Для этого потребуются:

  • пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
  • три отрезка уплотнителя разной длины (один по длине клапана);
  • саморезы;
  • три заглушки для крепления клапана.

После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.

Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.

Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.

Этап #2 — крепление клапана на дюбели

Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.

Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.

Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.

После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.

Этап #3 — монтаж уплотнителя

На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.

Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.

На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.

Этап #4 — настройка и регулировка клапана

После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.

Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.

Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.

Приточный вентиляционный клапан: принцип работы

Для грамотного и качественного оборудования приточных клапанов на металлопластиковые или деревянные окна, следует внимательно изучить механизм их работы. Это один из самых ответственных этапов, поскольку в последующем необходимо будет проделать в раме отверстие длиной порядка 30 см и шириной не менее 1 см. На завершающем этапе его прикроет корпус вентиляционного прибора.

Как проходит свежий воздух через клапан вентиляции в окне.jpg

Принцип работы приточного клапана

Приточные клапаны для пластиковых окон являются важной составляющей пассивной системы вентиляции. Через маленькое отверстие забирается холодный воздух с улицы и направление его внутрь жилья

Тёплый кислород отводится через вентканалы. Физические законы приводят в движение эти массы, за счёт чего обеспечивается функционирование изделий при температуре воздуха от +5 градусов.

Саморегулирующаяся-вентиляция

Рекомендации по установке приточного клапана своими руками

Клапан на пластиковое окно эффективно работает при условии соблюдения нескольких условий:

  • за окном воздух охладился до температуры меньше +5 градусов;
  • наличие исправной вентиляционной системы в доме или квартире;
  • между соседними комнатами присутствует полноценный воздухообмен;
  • герметичная входная дверь (чтобы нивелировать эффект «подсоса» кислорода).

Приточный клапан обеспечивает эффективный воздухообмен в квартире

Не стоит пугаться увеличения уровня шума в жилом пространстве после того, как монтаж вентиляционного отверстия на окно завершится. Свежий кислород поступает через маленькое отверстие, поэтому снижение шумоизоляции будет незначительным.

Приточный клапан на окно

Вентиляционный клапан – это механизм, внешне напоминающий щель с регулирующими заслонками. Это приспособление выступает составным элементом естественного воздухообмена. Обеспечение функционирования происходит за счет разницы показателя давления в жилище и на улице. Для эффективной работы устройства, в комнате должна находиться вытяжка.

Приточный клапан состоит из таких компонентов:

  1. Воздухозаборник. Это внешняя часть механизма, установленная на внешней стороне рамы. Здесь помещается специальная защитная решетка, препятствующая проникновению насекомых, и небольшой выступ-козырек. Его роль состоит в исключении попадания осадков в вентиляционную систему.
  2. Сквозная щель. Это своеобразный канал, по которому воздух будет поступать в жилплощадь. Обозначенный элемент вырезается в оконной раме.
  3. Внутренняя часть. Блок выпуска воздуха монтируется внутри оконной системы, оснащается форсункой (заглушкой) и регулирующими элементами.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха.

Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Плюсы и минусы приточного клапана

После того, как человек ознакомился с особенностями конструкции и способом монтажа, важно разобрать преимущества и недостатки этого устройства, чтобы составить объективную оценку о полезности. К плюсам прибора относят:

К плюсам прибора относят:

  • Не меняется уровень освещенности. Однако, это характерно только для небольших моделей, где продукт устанавливается только на верхнюю часть рамы. В остальных случаях солнечные лучи будут сталкиваться с препятствием, отчего освещенность может быть недостаточной.
  • Клапан забирает только тот объем воздуха, который необходим помещению. Так создается более комфортный микроклимат без сквозняков и уменьшения тепла;
  • Благодаря качественной циркуляции излишки влаги быстро уходят, даже если человек будет весь день готовить на плите.
  • Из-за отсутствия сквозняков изделие можно использовать в помещении с маленькими детьми, которые часто болеют.
  • Конструкция прибора не пропускает в квартиру посторонние шумы с улицы. Поэтому громкие крики не отвлекут от отдыха.
  • Работа клапана регулируется вручную, но также существуют модели, поддерживающие автоматическую регулировку.
  • Установку может произвести обычный пользователь, который имеет хоть небольшой опыт в строительной сфере и знает, как обращаться с инструментами.
  • Применения клапана не требует особых знаний, достаточно один раз прочитать инструкцию и принцип работы и регулировки станет понятен.

Несмотря на большое количество положительных сторон, продукция не лишена недостатков:

  • Незначительное снижение шумоизоляционных свойств;
  • Высокая стоимость на качественные модели, особенно если выбирается продукт с автоматической регуляцией;
  • Если планируется установка клапана в двухкомнатную квартиру, то одного устройства недостаточно для обеспечения нормальной регуляции. В этом случае рекомендуется использовать 2-3 штуки;
  • При проживании в районе с сильными заморозками (ниже -25 градусов), наверху может образовываться иней, который помешает нормальному притоку.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Регулировка и эксплуатация

Датчик влажности помогает регулировать воздухообмен через приточный клапан

Производительность приточника зависит не только от сечения канала и разницы давлений. Оптимальные показатели – 20-35 м3/ч при статическом давлении – 10 Па. В технической документации, прилагающейся к проветривателю, производительность указывается с учетом стандартной разницы давлений. Характеристики по показателям шумоизоляции должны соответствовать аналогичным параметрам металлопластикового окна. 30-35 дБ – предпочтительный диапазон. В этом случае звукоизоляция после установки клапана не пострадает. Лучше всего в условиях отечественного климата показывают себя проветриватели с тепловым разрывом.

Регулировка объема приточного воздуха предусмотрена не во всех моделях вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В самых простых устройствах интенсивность вентиляции никак не регулируется.

Автоматический клапан работает по одному из двух принципов:

  • Подача воздуха стабилизируется за счет перепада уличного и внутреннего давления. Предварительно устанавливается заданный диапазон притока и этот объем поддерживается автоматически.
  • Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных показателях влажности и уменьшается, когда показатели в норме.

Автоматические устройства стоят дороже механических, блокировка проветривания есть только в некоторых моделях.

При ручном способе настройки проветривание осуществляется по желанию владельца и с интенсивностью, которую он выберет. Недостатки в том, что механические приборы требуют постоянного контроля и есть риск переохлаждения комнаты и возникновения сквозняков. Обычно крайнее левое положение регулятора свидетельствует о полностью открытом вентиляционном отверстии, крайнее правое положение о том, что отверстие закрыто.

Особенности эксплуатации приточных клапанов:

  • Нельзя полностью закрывать клапан в мороз. Если это необходимо, нужно частично заклеивать внешнюю щель, чтобы уменьшить интенсивность поступления воздуха.
  • Два раза в год внешний козырек очищают пылесосом, а корпус протирают влажной тканью.
  • Для очистки запрещено использовать агрессивные химические средства.
  • Воздушные фильтры следует периодически менять.
  • При проведении ремонтных работ клапан защищают от пыли.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.Просверливают технологическое отверстие, используя перфоратор.Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.

Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Рекомендации по выбору клапана

Чтобы из нескольких альтернативных вариантов выбрать оптимальный, исходите из следующих соображений:

определите необходимую пропускную способность клапана с учётом нормы воздухооборота 30 м³/час на одного человека, примите во внимание также площадь помещения и высоту потолков — чем больше комната, тем больше нужно воздуха; выберите предпочтительный способ регулирования потока воздуха — автоматический, ручной или смешанный; рассмотрите возможные варианты монтажа — с привлечением специалистов или самостоятельный. Учтите, что наилучший результат вы получите, если закажете установку приточных клапанов вместе с изготовлением окон

Опытные инженеры помогут вам подобрать устройство с необходимыми функциями и характеристиками. Задавайте вопросы через форму обратной связи на сайте или обращайтесь к партнёрам компании VEKA в вашем городе

Учтите, что наилучший результат вы получите, если закажете установку приточных клапанов вместе с изготовлением окон. Опытные инженеры помогут вам подобрать устройство с необходимыми функциями и характеристиками. Задавайте вопросы через форму обратной связи на сайте или обращайтесь к партнёрам компании VEKA в вашем городе.

Какие приточные клапаны бывают

Клапаны бывают трех типов:

  • деревянные;
  • металлические;
  • пластиковые.

Устройство вентиляции может регулироваться с помощью:

  • электродвигателя;
  • вручную;
  • шнуром;
  • штангой.

Клапан в активном состоянии

В зависимости от конструкции клапанов, используется 3 стандартных эксплуатационных режима:

  • Когда он открыт и в дом проникает воздух с улицы. В техническом паспорте при покупке клапана указывается максимальная пропускающая способность данного устройства. Стандартные показатели 35-50 м3 в 1 час.
  • Клапан может находиться в прикрытом режиме, тогда воздух поступает в квартиру с интенсивностью 5 м3 в 1 час.
  • Если клапан регулируется автоматически, то он будет включаться при повышении уровня влажности.
Понравилась статья? Поделиться с друзьями:
Стройкомпания Табурино
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
