Подключение газовой плиты к баллону: инструкция, материалы и инструменты

Где установить баллон

Главным обобщённым требованием к использованию газобалонного оборудования можно назвать обеспечение безопасности людей. По этой причине баллоны с газом не рекомендуется устанавливать в обитаемых комнатах и технических помещениях, связанных с жилым зданием напрямую или посредством вентиляции.

Отличительной чертой газа пропана является его высокая плотность. Баллонный газ тяжелее воздуха и способен скапливаться в нижних этажах построек. Поэтому устанавливать баллоны в подполе или технических помещениях ниже уровня земли категорически не допускается. Если в обычном случае небольшие утечки не представляют опасности ввиду постоянного воздухообмена, то в низинах газ способен долгое время накапливаться до взрывоопасных концентраций. Устанавливать газовые баллоны согласно СНИП 42–01–2002 можно только внутри зданий не выше 2-х этажей, в количестве не более одного и на удалении в 0,5 м от газовых плит и 1 м от отопительных приборов.

Чтобы сделать установку более безопасной и исключить доступ к газовому оборудованию посторонних лиц, баллоны размещают либо в помещении с отдельным входом, либо в уличном металлическом шкафу

Особенно важно при наружной установке учитывать температурный режим эксплуатации. Баллонный газ состоит из смеси пропана и бутана, у каждого из которых разная температура кипения. При охлаждении баллона ниже 0 °С из смеси будет испаряться только пропан, при этом остаток бутана в баллоне не получится рационально использовать

При более низких температурах возможно полное прекращение поступления газа к плите

При охлаждении баллона ниже 0 °С из смеси будет испаряться только пропан, при этом остаток бутана в баллоне не получится рационально использовать. При более низких температурах возможно полное прекращение поступления газа к плите.

Основным способом добиться нормальной работы при низких температурах считается использование так называемых зимних газовых смесей, способных испаряться при температурах до -40 °С. Однако проблема в том, что подобный газ может оказаться в сезонном дефиците, к тому же нельзя исключить вероятность заправки смеси посредственного качества. Решить вопрос с гарантией можно двумя способами: либо утеплить пристроенный металлический шкаф, рассчитывая на проникновение тепла из здания, либо дополнительно обогревать баллоны с помощью саморегулирующегося кабеля.

Высота шкафа должна быть как минимум на 20–30 см больше высоты баллонов, чтобы они были установлены не на пол, а с зазором, например, на двух металлических рейках или высоком поддоне. При этом шкаф должен быть защищён от проникновения талой, дождевой воды и нагрева от солнечных лучей свыше 40 °С.

Какие документы нужны для замены газовой плиты?

Если вы обращаетесь в городскую газовую службу, то никакие документы вам не нужны. Вы просто покупаете плиту, вызываете мастера, он на месте заключает с вами договор, производит все необходимые работы и делает отметки в паспорте плиты. Дополнительно узаконивать замену плиты не нужно.

Но если вы обратились к сторонней компании и у неё есть все разрешения, то вам все равно необходимо обращаться к газовикам для узаконивания замены.

Монтажные работы по установке газового оборудования может выполнять строительная организация, имеющая допуск саморегулируемой организации, протоколы аттестации персонала и иные документы, подтверждающие допуск в установленном законодательством порядке к осуществлению деятельности по монтажу внутридомового газового оборудования и имеющая в своем составе аварийно-диспетчерскую службу.

После выполнения работ по замене газового прибора сторонней организацией, в АО «МОСГАЗ» Вам необходимо предоставить исполнительно-техническую документацию.

Ответственность за безопасное пользование бытовыми газовыми приборами, за их содержание в надлежащем состоянии возлагается на собственников и нанимателей жилых помещений (ст. 210 Гражданского кодекса РФ, ст. 30,67 Жилищного кодекса РФ).

Подключение сильфонной трубы

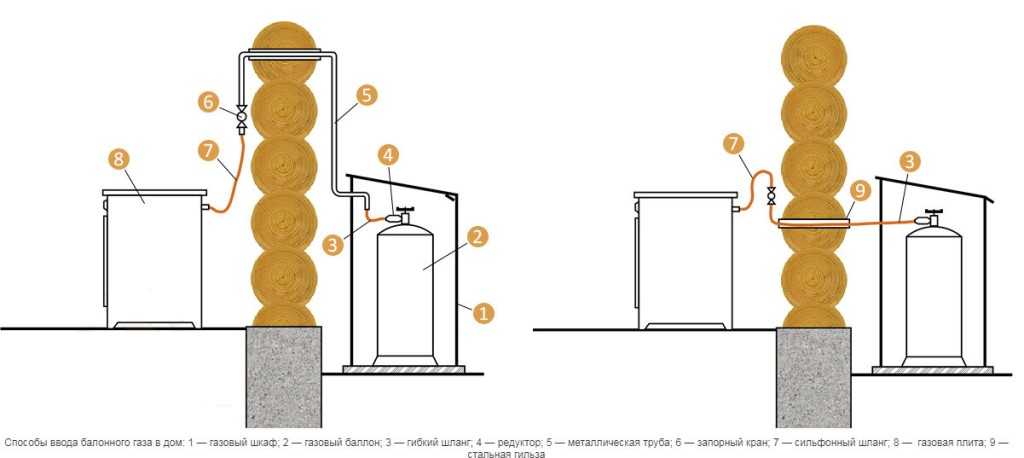

Нам осталось проложить газопровод от баллона к газовой варочной панели. Мы использовали для газопровода безразрывную стальную сильфонную газовую трубу Kofulso в полимерной оболочке. Она защищена теплоизоляцией и полимерным гофрорукавом, проложена под землёй до ввода в дом. Подземная прокладка предохранит наш газопровод от излишнего охлаждения зимой. Ввели трубу в дом непосредственно в кухне — рядом с варочной панелью.

Подключается сильфонная труба с помощью специального фитинга с диэлектрической прокладкой, которая требуется для защиты от случайного возникновения электрической дуги. Второй резон её использования — защита от передачи статического электричества на газовые баллоны.

При наружной прокладке газопровода в помещении перед газовой плитой требуется установить отсекающий вентиль. Также для повышения безопасности можно установить термо-срабатывающий клапан и клапан, перекрывающий подачу газа при превышении критической концентрации угарного газа. Мы установили их в газовом шкафу, используя фитинги Kofulso с диэлектрическими прокладками. Наша газовая панель, кроме того, оборудована системой автоматического отключения подачи газа при отсутствии пламени в горелках.

На выходе из баллонов устанавливают газовый редуктор, снижающий давление с 0,1 мПа до 0,002-0,003 мПа.

Купить качественный бытовой газовый редуктор в России — не просто: рынок наводнён поддельными устройствами. Отличительные признаки качественного редуктора — следующие: наличие упаковки и инструкции, бронзовые накидные гайки, качественные сеточки в просвете соединительного штуцера, наличие маркировки с указанием производителя и отсутствие грамматических ошибок в нанесённой маркировке.

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

крестовая отвертка;
набор рожковых и накидных ключей.

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

Снимают верхнюю крышку газовой плиты, открутив винты, чтобы добраться к горелке.
Затем находят фиксатор, сжимают его концы и аккуратно достают. После этого с траверса с горелками извлекают наконечники с форсунками.
Наконечник освобождают из гнезда и снимают с трубки газопровода. Из него извлекают уплотнительное кольцо и надевают на трубку.
Торцовым ключом против часовой стрелки откручивают жиклеры. На их место устанавливают новые.
Осуществляют обратный монтаж. От аккуратности обратной сборки зависит, насколько ровно будет гореть конфорка.

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

Замену жиклеров в духовке проводят следующим образом:

открывают дверцу духовки и нижний отсек устройства;
вытягивают пол духового отсека;
откручивают крепления горелки;
аккуратно, чтобы не сорвать резьбу, выкручивают жиклер (он находится слева в специальном корпусе);
устанавливают новую форсунку и осуществляют обратную сборку.

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Где купить комплект

Конечно же, каждого пользователя интересует вопрос – где можно приобрести такой набор, и сколько стоит это удовольствие. Все зависит от марки вашей помощницы по приготовлению еды. Жиклеры для популярных марок газовых плит можно купить в любом специальном магазине, где продаются запасные части для газового оборудования. Для редких – можно заказать на официальном сайте производителя или в сервисном центре.

Примерные цены на форсунки:

белорусская плита Гефест – 150 р.;
Ariston или Indesit (на сжиженном газе) – 200 р.;
Zanussi – 230 р.;
для плиты фирмы Gorenje из Словении – 700 рублей.

Все цены указаны за комплект форсунок или жиклеров. Весьма часто пользователи путаются в названии частей газовой плиты: конфорки с рассекателями пламени устанавливаются в верхней части плиты, они выглядят так, как показано на фото – путать их с горелками не стоит.

Подготовка оборудования

Что нужно для выполнения работ? Чтобы произвести подключение пропанового баллона к газовой плите, потребуется подготовить:

редуктор;
соединительный шланг;
газовый кран;
крепежные хомуты.

Редуктор – это оборудование, устанавливаемое на газовый баллон при помощи резьбового соединения и предназначенное для стабилизации давления газа на выходе:

если баллон полный и давление газа высокое, то редуктор снижает параметр для корректной работы плиты;
если газа мало и давление снижено, то оборудование увеличивает параметр до требуемого состояния.

Оборудование для стабилизации давления в системе

При выборе редуктора необходимо учитывать технические параметры плиты. Если точные значения рабочего давления не известны, то целесообразнее приобрести регулируемый редуктор и самостоятельно произвести его настройку.

Какой шланг выбрать для подключения оборудования? Газовая плитка может быть соединена с баллоном:

резиновым армированным шлангом. Оборудование отличается невысокой стоимостью, достаточным уровнем прочности и относительной долговечностью (5 – 7 лет). Для сохранения начальных качеств не рекомендуется использовать на даче шланги данного вида, длина которых составляет более 1,5 м;
резиновым шлангом, дополненным металлической оплеткой. Оборудование отличается более высокой стоимостью, но способно прослужить до 10 лет;
сильфоновым шлангом. Самое дорогое, но и самое надежное оборудование, отличающееся возможностью использования свыше 10 лет.

Разновидности шлангов для подключения газового оборудования

Для перекрытия газоснабжения в случае длительного отсутствия в частном доме или при возникновении аварийной ситуации в систему газоснабжения рекомендуется установить газовый кран. Для автономных систем подходят:

шаровые краны, отличающиеся прочностью, надежностью и отсутствием дополнительного обслуживания;
пробковые краны, при использовании которых, владельцам нужно периодически проверять работоспособность оборудования и проводить профилактические работы, направленные на достижение максимальной безопасности.

Шаровый газовый кран

Комплект для подключения газового баллона может быть дополнен:

расходомером, позволяющий контролировать количество газа в баллоне и своевременно производить заправку оборудования;

Устройство для определения остатка газа в баллоне

соединительной рампой, которая необходима для одновременного подключения двух и более баллонов.

Устройство для одновременного подключения двух баллонов

Использование портативной газовой плиты

Помимо стационарных бытовых моделей существуют и портативные модели. Их можно использовать в походных условиях или на даче, если вы не живете там продолжительное время. При своем маленьком размере и весе (около 2,5 кг) устройство обладает мощностью, сопоставимой со стационарной плитой. На ней легко можно вскипятить воду или приготовить какое-то блюдо.

Топливо для переносных плиток содержится в аэрозольных баллончиках. Для подключения вставьте носик маленького газового баллона в переходник. С небольшим усилием надавите на него. После совмещения пазов поверните. Если после этого вы услышали характерное шипение, значит, емкость установлена правильно, и пропан поступает в плиту. Прибор готов к эксплуатации.

Если после подключения шипения не последовало, повторите попытку заново.

Выбор места для установки баллона

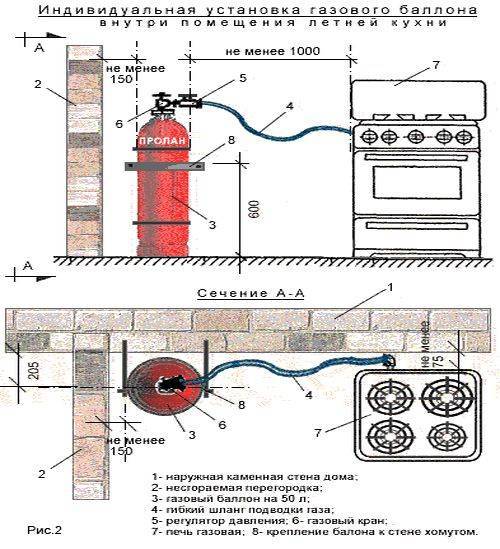

Перед подключением газовой плиты к баллону нужно выбрать место, где устройства будут установлены, так как расстояние между ними должно быть не менее 100 см. Инструкция по технике безопасности предписывает в помещении с подключенным газовым оборудованием иметь форточку.

Если емкость с газом будет находиться в одном помещении с кухонным прибором, желательно поместить ее в металлический шкаф или сделать деревянное крепление.
Баллон может находиться в кладовой, расположенной за стеной кухни. В этом случае потребуется сделать отверстие для шланга.
Наилучший в плане безопасности вариант – установка баллона в специальный металлический ящик, находящийся на улице и запирающийся на замок.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Расчет мощности вытяжки для кухни

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

установка баллона;
подключение к плите;
подключение к баллону;
проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

на улице в специальном металлическом ящике;
в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

расстояние от него до плитки должно составлять не более 1 м;
запрещается установка внутри дома при наличии более 2-х этажей;
нельзя располагать баллон в подвальном помещении;
расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

подготавливается мыльный раствор;
губкой (тряпкой) раствор наносится на места соединений;
если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5…-10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5. -10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

паспорт собственника дома или квартиры;
справка о прописанных жильцах;
свидетельство гос. регистрации;
справка о регистрации жилого объекта, свидетельство о собственности;
книжка абонента (при ее наличии);
квитанции;
паспорт счетчика;
договор на техобслуживание газового оборудования;
техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

разводные ключи;
отвертка;
герметик;
газовый шланг;
газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Последовательность действий

После того как все для подключения газовой плиты своими руками готово, можно приступать к монтажным работам.

Выполняется соединение штуцера с входным патрубком плиты. Для уплотнения используются специальные прокладки или ФУМ-лента.
Подключаем к штуцеру шланг. Для этого на резьбовое соединение наматывается герметизирующая лента, проверяется присутствие кольца-уплотнителя внутри гайки, гайка прикручивается и затягивается до конца.
К газовому баллону подключается редуктор, который фиксируется на переходнике. Герметизация производится специальной прокладкой или ФУМ-лентой.
Резиновый шланг одной стороной присоединяется к редуктору, крепление плотно фиксируется хомутом.

После завершения монтажных работ нужно удостовериться в герметичности соединений и безопасном функционировании элементов. Простейшим способом является нанесение сильно вспененного мыльного раствора на стыки перед подачей пропана из баллона к плите. Проблемы с утечкой газа в местах некачественного крепления проявят себя появлением мыльных пузырей. В таком случае необходимо разобрать соединение, в котором происходит утечка, и состыковать детали повторно.

Наглядно понять, как правильно подключить плиту к баллону, поможет видео. Если какие-то моменты остались неясными, ради собственной безопасности не стоит выполнять установку самостоятельно, лучше пригласить газовщика.
