Какой должна быть правильная конструкция скважины на воду

Артезианские скважины

Абиссинская и песчаная скважина являются отличным источником чистой воды для небольших строений. Однако для загородных домов внушительных размеров такой вариант не подойдет, здесь потребуется пробурить скважину под воду артезианского типа.

Решить вопрос, как делать скважину на участке, в этом случае самостоятельно невозможно, в обязательном порядке потребуется бригада профессионалов и довольно внушительные затраты

При этом важно понимать, что подобные источники характеризуются высоким дебетом, следовательно, можно пробурить одну скважину на несколько участков.

Водоносный слой для артезианской скважины своими руками располагается на глубине более 100 метров, поэтому в такой воде отсутствуют загрязнения в виде микроорганизмов, нефтепродуктов и химических элементов. Но стоит учесть, что вода из такого источника имеет высокую жесткость и содержит большое количество неорганического железа и марганца. Не исключено наличие запаха, характерно присутствию сероводорода. По этим причинам вода из артезианской скважины требует дополнительной очистки.

Необходимое оборудование

Определившись с типом системы, составив схему и проведя расчеты, приступают к выбору оборудования. Конечно, если работы производит специализированная организация, в проектной документации указан тип, производительность и марка оборудования.

Однако зачастую владелец участка приобретает комплектующие у разных производителей, ориентируясь на отзывы и качество. Несмотря на это, особо важным является именно насос — от него зависит работоспособность всей системы и обеспечение водой.

Основной насос монтируется в самой скважине. Его задача — поддержание стабильного давления по всей магистрали. Также в систему могут дополнительно монтироваться 1−2 насоса с меньшей производительностью, цель которых — обеспечивать работу определенного оборудования.

Что касается показателей производительности, то насос приобретают с учетом 10−15% ниже того объема жидкости, который дает скважина за единицу времени. Это позволит избежать сухого хода, а также быстрого ремонта. Остальные элементы системы можно подбирать, ориентируясь на соотношение цена-качество.

Куда бурить?

Каким образом в природе формируются водоносные пласты можно посмотреть на следующей схеме:

Верховые воды, залегающие на глубину до 10 м, формируют преимущественно атмосферные осадки. Такую воду можно использовать для питья после очистки (фильтрации через шунгит, кипячения), а для технических целей верховодку берут прямо из колодца. Что касается дебета скважины под нее, то он слишком мал, да еще и нестабилен.

Для питьевой воды своими силами лучше всего бурить скважину в межпластовые воды (на схеме они указаны красными стрелками). Конечно, самая качественная вода — это артезианская, но самостоятельно до нее добраться практически невозможно, даже если наверняка знать, где нужно бурить. А кроме того, индивидуальная разработка и добыча такого ценного природного ресурса запрещена законом вплоть до уголовной ответственности.

Своими силами получается пробурить скважину только в безнапорный пласт — то есть в песок, пропитанный водой и лежащий на глиняной подстилке. Отсюда еще одно распространенное название таких скважин — скважины «на песок», хотя водоносный слой в них может состоять и из галечника, и из гравия, и еще из какой-нибудь субстанции. Дебет их невелик (если есть 2 000 «кубов» в сутки, то это очень хорошо) и может колебаться.

Глубина залегания безнапорных вод — 5-20 м от поверхности земли. И такую воду уже можно пить, правда, после раскачки скважины и соответствующей проверки качества добываемой жидкости в контролирующих инстанциях.

Обратите внимание! Конструкция любой скважины в безнапорный пласт достаточно сложна, поскольку требует отфильтрования песка при добыче. Добавляет сложности и отсутствие напора – в связи с этим появляется ряд требований к насосу и водопроводу в целом

Напорные пласты ниже безнапорных. Глубинный диапазон их залегания в земле — от 7 до 50 м. Такие пласты — это плотные породы: трещиноватые, водоупорные (суглинок, известняк) или гравийно-галечниковые отложения. Самую качественную воду можно добывать из известняка. И скважины (их еще называют «скважинами на известняк»), пробуренные в эту породу, служат достаточно долго. Их дебет, как, впрочем, и многих других напорных скважин, составляет до 5 кубов воды в сутки. Эти сооружения также отличают высокие показатели стабильности. Воду почти до поверхности земли поднимает ее собственный напор, поэтому любые напорные скважины, как и соответствующие системы водоснабжения, гораздо легче обустраивать.

Кессон

Чтобы защитить оголовок скважины и поверхностный насос рядом от замерзания и осадков, сверху нее рекомендуется оборудовать кессон. Это герметичная конструкция из пластика, бетона или кирпича. По форме она напоминает небольшой колодец до двух метров глубиной с плотно закрывающейся крышкой. При этом днище должно находиться в грунте ниже уровня его промерзания.

Пластиковый вариант приобретается уже в готовом виде в магазине. А бетонную или кирпичную конструкцию можно выполнить и своими руками. По размерам данное сооружение в системе автономного водоснабжения частного дома делается таким, чтобы внутрь него мог спуститься человек для обслуживания установленного там оборудования. Для его наружной отделки можно использовать недорогие фасадные панели, керамогранит и даже кровельный профнастил.

Схема обустройства пластикового кессона

Если коттедж построен в теплом регионе, а насос выбран погружной, то от кессона можно отказаться. Труба водопровода в этом случае вряд ли перемерзнет. Во всех остальных ситуациях дополнительная защита скважине и насосному оборудованию не помешает. Это при выборе вида фундаментного основания для здания необходимо взвесить множественные плюсы и минусы свайно-ростверкового фундамента и иных его аналогов. С кессоном все гораздо проще. Он нужен практически всегда.

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Водоносные слои и их залегание

Структура залегания пород очень неоднородна. Даже на одном участке на расстоянии метра «пирог» — состав слоев и их размеры — может значительно отличаться. Потому и бывает так тяжело найти воду на участке, приходится бурить несколько скважин, чтобы найти нормальный водоносный горизонт. Есть три основных водоносных слоя:

Верховодка. Глубина залегания таких вод — до 10 метров. Находится верховодка, как правило, под первым водоупорным слоем — глиной. В некоторых местностях верховодка стоит уже на глубине 1-1,5 метра, что владельцев таких участков не радует — много сложностей. Верховодка — вода, мягко говоря, не очень качественная — в ней содержатся растворенные химикаты с полей, другие загрязняющие вещества. Ее можно использовать для полива, а для того чтобы довести ее до состояния питьевой, требуется многоступенчатая система очищения.

В каждом регионе и даже а каждом участке водоносные слои располагаются по-разному

• Песчаный водоносный слой. Такие скважины называются «на песок» залегают на глубине до 30 метров. Вода на этом уровне уже более чистая — пройдя многослойный «фильтр» из разных пород она уже очистилась. Водоносный песчаный слой обычно располагается под одним из ниже расположенных водоупорных слоев (снова-таки это глины). Недостаток таких скважин или колодцев — большое количество песка в воде, что требует хорошей многоступенчатой фильтрации. В таких источниках вибрационные насосы лучше не использовать — они поднимают песок.
• Артезианские воды. Водоносным слоем на этом уровне обычно выступает известняк. Глубина залегания — около 50 метров. Вода всегда очень чистая, с богатым минеральным составом. Недостаток — большая глубина, следовательно — высока стоимость бурения, да и насос требуется дорогой. Зато артезианские скважины могут не иссякать десятилетиями.

Надо сказать, что найти на участке верховодку несложно. Зная некоторые особенности растительности, проверив некоторые моменты, вы с довольно высокой точностью определите место нахождения водоноса.

С водоносным песчаным слоем все гораздо сложнее — глубины серьезные, приходится ориентироваться в основном на местоположение скважин-колодцев у соседей, ну и не некоторые косвенные признаки.

Глубины расположения верховодки по Московской области

Найти артезианскую воду на участке можно только при помощи пробного бурения. Помочь могут карты залегания водоносных слоев. С 2011 года в России они в открытом доступе (без оплаты). Чтобы получить карту вашего региона, надо отправить заявку в «РОСГЕОЛФОНД». Можно это сделать на их официальном сайте, а можно скачать формы требуемых документов, заполнить их и отправить по почте (с уведомлением о вручении).

Что нужно для водоснабжения из скважины

При бурении индивидуальных скважин с применением буровой техники в шахту опускают колонну из обсадных труб, материалом изготовления которых являются полимеры (непластифицированный поливинилхлорид НПВХ, ПНД) или сталь, иногда пластиковые трубы вставляют внутрь металлических при больших глубинах. На этом этапе должна быть известна схема обустройства скважины, к примеру, если вода подается в водопровод через адаптер, его не рекомендуется закреплять на пластиковую хрупкую стенку трубы, колонна или ее верх должны быть выполнены из металла.

Чтобы понять, как обустроить скважину на воду после бурения, следует рассмотреть все оборудование и инженерные сооружения, которые нужны для доставки воды во внутренний водопровод дома. Для обеспечения жилища скважинной водой необходимы:

Обсадная колонна. После прохода скважинного канала в него погружают колонну из труб длиной 6 м, которые соединяют между собой посредством резьбы. Она должна иметь гладкие прочные стенки, выдерживающие наружное давление грунта, и диаметр, подходящий для погружения выбранной модели электронасоса.

В последнее время пользуется популярностью индивидуальное бурение абиссинских скважин частными лицами в случаях, если зеркало воды на участке находится ближе, чем 9 м от уровня земли. Для этого гидробуром проделывают узкое отверстие в земле и погружают внутрь трубу из полиэтилена низкого давления (ПНД) с самодельным фильтратором на конце, которую подключают к поверхностному электронасосу. Глубина самодельных абиссинок доходит до 30 м, обсадной колонной и подающим трубопроводом одновременно является опущенный в канал трубный участок ПНД.

Приспособления для погружения насоса и всасывающего рукава в источник. Опуская глубинный насос, всегда применяют оголовок или крышку при адаптерном подключении, к которым привязывают агрегат и прикрепляют подающую трубу. При креплении адаптера подающий воду трубопровод пропускают через его боковой фитинг, закрепленный на стене колонны.

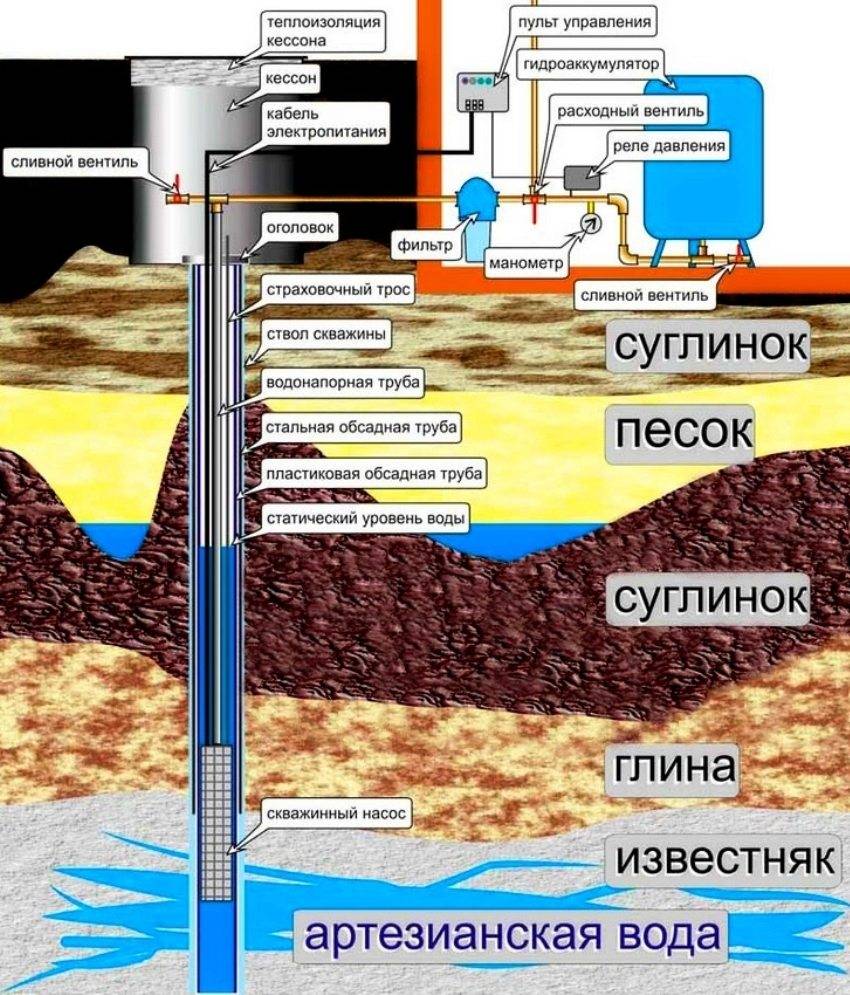

Схема обвязки скважины с глубинным насосом

Электронасос. Существуют две группы электронасосов для подачи воды: погружные и поверхностные, первые опускают в скважину на большую глубину, чтобы они погрузились без помех, требуется обсадная колонна подходящего диаметра из заводских скважинных труб. В поверхностных электронасосах для водозабора с глубин до 9 м используют узкий рукав или водопроводную трубу малого сечения, поэтому широкая колонна для их работы не требуется — это является определяющим фактором при их использовании для всасывания воды из абиссинок.

Автоматика.  Чтобы отключать насос после наполнения водопроводной системы, используют реле давления, для его настройки и контроля устанавливают манометр, расширительный бак применяют для хранения водных запасов и поддержания давления в магистрали. Перечисленные приборы являются основными узлами бытовой водоподающей магистрали с электронасосом, при использовании поверхностных видов все перечисленные элементы и помпу часто собирают в единый блок — насосную станцию.

Пример обвязки водоисточника с поверхностным насосом в доме

Помещение для размещения насосного оборудования. Поверхностные электронасосы и управляющая автоматика могут располагаться вблизи источника или на некотором расстоянии в техническом павильоне или жилом здании. Если оборудование находится рядом с обсадной колонной, принимают меры для его предохранения от атмосферных осадков и низких температур, сооружая утепленный кессонный колодец.

Трубопровод. Для подачи воды в дачный дом или коттедж используют специальную трубу из ПНД, один конец которой подключают к оголовку скважины или адаптеру, а второй заводят в дом, подсоединяя к поверхностному электронасосу или внутреннему водопроводу.

Арматура. Для управления потоками воды и соединения отдельных участков трубопровода около скважины и в доме используют сантехническую арматуру: угловые и многовходовые фитинги, тройники, муфты, шаровые краны.

Фильтры. Воде из подземных источников часто требуется чистка, в неглубоких водных пластах присутствуют песок и глина, которые отстаивают или отсеивают грубым фильтрованием и далее пропускают через адсорбционные фильтраторы. Намного сложнее обстоит дело при использовании глубинных артезианских источников, вода из которых часто содержит повышенные концентрации железных, калиевых, марганцевых, магниевых оксидов, сероводорода. Для ее очистки от вредных примесей используют дорогостоящие способы с применением аэрационных установок обезжелезивания, колонн с ионообменными смолами, фильтров обратного осмоса.

Виды скважин

Советы, как пробурить скважину своими руками: подготовка

Для начала устанавливают глубину залегания водоносного слоя. Следует проконсультироваться с соседями в данном вопросе. Если же они не пробивали скважины, то следует довериться специалистам.

Заранее необходимо узнать, какого качества вода на участке, а уже потом приступать к бурению скважины

Для бурения скважины потребуется специальный инструментарий. Для оборудования источника большой глубины понадобится специальная техника – буровые установки. Для небольших скважин используют треногу и лебедку.

Компоненты буровой установки:

• Бур или змеевик;
• Колонка для бурения;
• Штанги для бурения;
• Колонковая труба.

Кроме этого для обустройства скважины потребуется кессон, насос, сантехнические трубы, обсадная труба и фильтры. Также следует запастись лопатой. Все необходимые элементы и инструменты следует приготовить заранее.

Из чего состоит система подачи воды из скважины в дом

Перед тем, как завести скважину в дом, следует выяснить, что для этого необходимо.

Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.

Итак, в состав скважинного водопровода входят:

Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат;
Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой;
Водоподъемная труба

Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД);
Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник);
Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб;
Оголовок скважины

Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса;
Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра;
Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться;
Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления;
Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами;
Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора;
Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.

Качественный погружной насос способен поддерживать давление в 65 метров при мощности всего 250 Вт.

О способах бурения

Перед тем, как пробурить скважину для воды своими руками, необходимо выбрать тип бурильной установки (их три).

Ударно-канатная

Тяжелый груз, называемый патроном, а также специальный инструмент – желонку – с помощью троса подвешивают к раме. Снизу на патрон, весящий около 80 кг, наваривают несколько прочных треугольных зубьев. Поднимая его и сбрасывая, разрыхляют грунт, который затем извлекают желонкой.

Перед началом работ необходимо сделать неглубокую скважину с помощью садового бура. Подъем патрона можно осуществлять и вручную, но лучше использовать для этого роторный мотор.

С помощью такого нехитрого оборудования можно построить скважину самостоятельно

Применяется данный способ при работах на легком или глинистом грунте.

Шнековая

Рабочий орган такой установки похож на садовый бур, только очень мощный. Изготавливается он из 100-миллиметровой трубы, на которую наваривают пару витков шнека диаметром 200 мм. Для изготовления одного витка используют круглую листовую заготовку с прорезанным в ее центре отверстием диаметром чуть более 100 мм. По радиусу заготовки выполняют разрез, затем кромки в месте этого разреза разводят в двух противоположных направлениях, перпендикулярных плоскости заготовки.

Бурение скважины шнековой установкой

По мере погружения бура штангу, на которой он закреплен, наращивают. Вращают инструмент вручную с помощью длинной ручки, изготовленной из трубы. Через каждые 50 – 70 см бур придется извлекать, а поскольку по мере углубления он будет иметь все больший вес, для этого необходимо будет установить треногу с лебедкой.

Роторная

При всей своей сложности данный вариант является наиболее эффективным и универсальным. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

Далее мы будем говорить именно о роторном способе бурения.

Какое оборудование нужно для обустройства конструкции ↑

Для обустройства артезианской скважины своими руками понадобятся:

• водоподъемное оборудование;
• оголовок;
• гидробак;
• дополнительное оборудование для контроля давления, уровня, расхода воды;
• защита от промерзания: приямок, кессон или адаптер.

Схема конструкции кессона

При покупке погружного насоса важно правильно рассчитать необходимую мощность. Модель подбирают по производительности и диаметру. На этом оборудовании нельзя экономить, т.к

от него зависит работоспособность всей системы водоснабжения участка

На этом оборудовании нельзя экономить, т.к. от него зависит работоспособность всей системы водоснабжения участка.

Наилучший вариант – модель в высокопрочном герметичном корпусе, оснащенная датчиками, фильтрующими узлами, автоматикой. Что касается торговых марок, то особого внимания заслуживает водоподъемное оборудование Grundfos.

Обычно погружной насос устанавливают на высоте примерно 1-1.5 м от дна гидротехнического сооружения, однако в артезианской скважине он может быть расположен гораздо выше, т.к. напорные воды поднимаются над горизонтом.

Рассчитывать глубину погружения для артезианского источника следует исходя из показателей статического и динамического уровней воды.

Монтаж скважинного насоса

Чтобы сохранить артезианскую воду кристально чистой, эксплуатационную трубу необходимо защитить от попадания мусора, поверхностных вод и других неблагоприятных факторов окружающей среды. Этот элемент конструкции используют для надежного крепления троса погружного насоса.

Оголовок состоит из крышки, фиксаторов, карабина, фланца и уплотнителя. Модели промышленного производства не нужно приваривать к обсадной трубе, их крепят с помощью болтов, которые прижимают крышку к уплотнителю, обеспечивая таким образом полную герметизацию устья скважины. Особенности монтажа самодельных оголовков зависят от конструкции устройств.

Оголовок промышленного производства

Гидроаккумулятор – важный узел автономной системы водоснабжения. Он необходим для обеспечения нормальной работы водопровода, защиты насоса от постоянного включения-выключения и предотвращения гидроударов. Аккумулятор представляет собой бак для воды, дополнительно оснащенный датчиками давления и автоматикой.

Когда включается насос, вода сначала поступает в бак, а из него подается на точки водоразбора. Уровни воды, при которых включается и выключается насос, можно регулировать с помощью датчиков давления. В продаже есть гидробаки вместительностью от 10 и до 1000 л. Каждый владелец скважины может выбрать модель, которая лучше всего подойдет для его системы.

Схема устройства гидроаккумулятора

Скважину нужно защитить от промерзания. Для этих целей можно сделать приямок, установить кессон, адаптер. Традиционный вариант – приямок. Он представляет собой небольшой котлован, стенки которого укреплены с помощью бетона или кирпичной кладки. Сверху конструкцию закрывают тяжелой крышкой с люком. В приямке нежелательно устанавливать какое-либо оборудование, т.к. даже при хорошей гидроизоляции стенки все равно пропускают влагу, конструкция не герметична.

Более современный и технологичный аналог приямка – кессон. Эту конструкцию лучше приобрести в специализированном магазине. Кессоны промышленного производства заранее рассчитаны на размещение в них всего необходимого оборудования. Пластиковые модели хорошо утеплены и герметичны. Металлические кессоны часто нуждаются в дополнительном утеплении.

Для однотрубной артезианской скважины подойдет вариант обустройства с помощью pitless-адаптера. В этом случае функцию защитного сооружения выполняет сама обсадная труба. Адаптер можно устанавливать только в том случае, если колонна выполнена из металла. С эксплуатацией пластиковой трубы бывают серьезные трудности, а срок службы конструкции может оказаться недолгим.

Скважинный адаптер

Особенности использования поверхностного насоса для подачи воды

Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: «Схема подключения насосной станции к скважине своими руками – инструкция, советы»). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания.

Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.

Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.
