Насосная станция для дачи

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

1. Водопроводную трубу в определенном месте необходимо разъединить.
2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
4. Прокладывают электрическую проводку.
5. Регулировка оборудования.

Технология монтажа насосной установки

После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.

Проведение подготовительных работ

Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.

Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.

Сборка водозаборного узла

Возможны следующие варианты:

1. Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
2. Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
3. Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.

Монтаж поверхностных элементов станции

Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

Схема установки.

Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.

Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.

Первый запуск станции

Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.

Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.

Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:

1. Выкрутить из заливного отверстия заглушку
2. Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.

Заливку воды осуществляют до тех пор, пока она не станет выливаться.

Сам запуск осуществляется в такой последовательности:

1. Подсоединить насос к электросети.
2. Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
3. Включить агрегат.
4. При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.

Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.

Монтаж погружного насоса к скважине схема

Принцип монтажа погружного или глубинного насоса мало чем отличается от общего с насосной станцией. Есть разница в размере оборудования. Для погружного насоса не требуется специального кессона, однако, оборудовать скважину оголовков все-таки придется – на него крепят прочный трос для последующего извлечения и профилактики агрегата.

Итак:

Отрезается труба ПНД. Ее размер зависит глубины скважины. Сам агрегат устанавливается выше дна на 1,5 м, чтобы не почерпнуть ила или другой грязи со дна и на 2–3 м ниже зеркала воды, чтобы не остаться сухим в случае ухода горизонта. Конец трубы оснащается муфтой и обратным клапаном. С насосом конструкция соединяется двойным ниппелем с внешней резьбой.
Теперь по всей длине трубы с помощью хомутов крепится силовой кабель. Подойдет и изолента, но металлический крепеж надежнее – лента способна терять клеящие свойства при конденсате. Частота крепления – 3 м. Кабель нельзя перекручивать вокруг трубы – он ложится ей параллельно. Достаточная длина для монтажа и подключения вымеряется заранее.
Укрепляется трос. Он может быть металлическим или капроновым в зависимости от веса устройства. Для этого на корпусе насоса есть специальные проушины. Петлей соединяют участки троса и закрепляют несколькими зажимами для надежности

Теперь конструкцию можно опускать внутрь скважины, осторожно, без рывков.
На оголовке скважины есть отверстие для вставки водопроводной трубы, куда ее и выводят. Там же укрепляют страховочный трос. На оголовке всегда стоит громоотвод, так как установка электрическая.
Остается подключить насос к сети, проверить напор и монтировать водопроводную разводку от выходной трубы.

На оголовке всегда стоит громоотвод, так как установка электрическая.
Остается подключить насос к сети, проверить напор и монтировать водопроводную разводку от выходной трубы.

Таким образом, монтируются два типа насосов от скважины. Сложного нет – при навыках обращения со слесарным инструментом, работа привычна. Время установки зависит от своевременного приобретения всех комплектующих – об этом следует позаботиться заранее.

Что представляет собой насосная станция

Комплекс технических устройств для бесперебойной подачи воды в нужном количестве, включающий в себя основные конструкционные элементы, образующие систему автономного водоснабжения, называют насосной станцией. Типичный (стандартный) агрегат, который подает напор жидкости в 50 000 (мм), имеет следующие габариты:

• длина – 700 (мм);
• ширина – 308 (мм);
• высота – 690 (мм);
• вес – 25,1 (кг);
• диаметр впускного отверстия (штуцер) – 24,5 (мм).

Министанции могут иметь такие размеры:

• длина – 360 (мм);
• ширина – 360 (мм);
• высота – 522 (мм);
• вес – 12,5 (кг);
• диаметр впускного отверстия (штуцер) – 24,5 (мм).

Агрегаты изготавливают из различных составов: чугуна (серого, ковкого), стали (нержавеющей, углеродистой, хромомолибденовой), бронзы. Встречаются также стеклопластиковые, фторопластовые, пластиковые и фарфоровые устройства, но изделия из металла считаются самыми функциональными и востребованными. Цвет насосной станции, в которую входит несколько конструкционных элементов, представлен различными цветами: желтым, синим, оранжевым, красным, зеленым с черным, серебристым металликом.



Все устройства, реализуемые в РФ зарубежными и отечественными производителями, изготавливаются в заводских условиях, имеют сертификаты качества, гарантии, и соответствуют ГОСТу Р 54775-2011.

Насосные станции бывают поверхностными и погружными. Первый тип наиболее востребован для частных домов. Независимо от разновидности, к основным элементам агрегата относят такие конструкционные составляющие:

1. Рабочий двигатель.
2. Гидроаккумулятор (накопительный бак) с манометром, а также реле, регулирующее давление в системе водоснабжения.
3. Насос (поверхностный или погружной), шланг и штуцеры.
4. Система управления.
5. Обратный клапан с всасывающей трубкой.
6. Помпа, соединительная арматура.
7. Блок автоматики (все настройки, регуляция давления, вкл./выкл.).
8. Электрический кабель для подачи питания, с разъемами и клеммами.

К конструкции относят также сетчатый фильтр, выбранную магистраль или домашнюю скважину, откуда будет поступать жидкость.

Важной особенностью подключенных насосных станций является то, что они полностью автоматизированы, и функционируют без участия человека. Автоматика самостоятельно запускает (подает) и откачивает воду по трубам

Давление, которое поддерживается во всей системе водоснабжения равно 1,5 атмосфер – этого вполне достаточно для нормальной работы устройства.



Виды насосных агрегатов

В большинстве случаев насосные агрегаты поставляются в собранном, готовом к монтажу виде. На патрубках устанавливаются заводские заглушки. Насосы погружного типа упаковываются в ящики и не нуждаются в какой-либо подготовке перед установкой. Большие агрегаты поставляется в виде монтажных узлов. Насосные агрегаты подвергаются разборке, осмотру и очистке деталей и узлов от консервационной смазки

Особое внимание уделяется подшипникам, сальникам, уплотнителям.

Монтаж насосной станции заключается в установке оборудования и двигателей на подготовленные посадочные места. Валы привода и исполнительного устройства при этом должны быть на одной горизонтальной линии. Их стыковка осуществляется через специальную муфту. Перед соединением агрегатов с двигателем проверяется рабочее направление вращения вала электродвигателя.

Монтаж насосной станции малой или средней мощности не вызывает больших сложностей. Такое оборудование поставляется в виде единого агрегата, смонтированного на чугунной или стальной станине. Установка его производится на фундамент с последующей выверкой по уровню и подключением к трубопроводам.

Насосные агрегаты большой мощности поставляются отдельно от двигателей. Монтаж их осуществляется на станины, которые изготавливают на месте из стального проката. Конструкция станины имеет продольные и поперечные элементы, на которые и устанавливается насосный агрегат и электродвигатель.

Наличие специальных регулировочных винтов позволяет выставить насосные агрегаты строго в горизонтальном положении.

На практике применяется два основных способа крепления оборудования к основанию:

• заранее забетонированными крепежными элементами;
• анкерными болтами.

После выравнивания насоса по уровню под станину или раму заливают цементный раствор, для того,чтобы рама опиралась на фундамент всей плоскостью. До того как раствор не застынет и не достигнет требуемой прочности, запрещено выполнять работы, которые могут вызвать смещение насосного агрегата. В заглубленных станциях, где стены и пол камеры имеют усиленную конструкцию, допускается монтаж оборудования без специальных фундаментов.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

• Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
• Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
• Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

• Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
• Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
• Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод. Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса. Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики — более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений
Фото изРеле давления — устройство, предназначенное для автоматизации работы насосной станции по мере расхода воды из системы и последующего наполнения

Реле давления фиксирует и реагирует на два выставленных в настройках значения давления воды в системе. При падении ниже нижнего значения включается насос, при достижении верхнего — отключается

Блок управления также запускает насосное оборудование при понижении давления и останавливает его при достижении верхнего значения давления. Это устройство позволяет более точно задать настройки нижнего и верхнего предела давления

Кроме осуществляемых реле давления обязанностей по запуску/остановке насоса блок управления защищает агрегат от «сухого хода» — работы с незаполненной рабочей частью, в результате которой может сгореть мотор

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода. Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Как работает и из чего состоит насосная станция

Вариантов исполнения таких устройств несколько. Все они отличаются типом используемого насосного агрегата и накопителя. Если рассматривать модель с гидроаккумулятором, то можно говорить о более высокой степени эффективности благодаря особенностям конструкции:

• мембранный бак, разделенный на два отсека перегородкой;
• реле давления, контролирующее работу устройства при значительных изменениях значений давления;
• электродвигатель;
• сам насосный агрегат;
• клеммы заземления;
• манометр;
• кабель.

Основа функционирования такого устройства – реле давления, которое срабатывает при существенных изменениях значения давления, как в меньшую, так и в большую сторону. Это позволяет сократить количество запусков оборудования и, тем самым, снижает интенсивность износа основных узлов. Если рассматривается модель, где вместо гидроаккумулятора предусмотрен накопительный бак, то в этом случае не стоит ожидать большой производительности, так как жидкость продвигается естественным образом, без принудительного воздействия на нее.

Дополнительно ко всему немалые габариты порой затрудняют установку устройства, а непосредственно сам накопительный бак в обязательном порядке монтируется выше уровня расположения насосной станции. И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. Но это происходит лишь в случае поломки датчика наполненности бака. Именно этот элемент отвечает за пуск оборудования.

Основные узлы насосной станции также описаны на видео.

Насосная станция с гидроаккумулятором и внешним эжектором позволяет поднимать воду с глубины от 8 метров и более

Если требуется выполнить подключение своими руками насосной станции к колодцу схема будет разниться и в зависимости от вида насосного агрегата: с эжектором и без такового. Причем первый вариант существует в двух вариациях: со встроенным (отличается большей производительностью) и выносным эжектором. Особенность конструкции со встроенным эжектором заключается в возможности всасывания воды при создании разряжения. Но при этом отмечается повышенный уровень шума. Несколько менее эффективны исполнения с выносным эжектором. Самые же простые и недорогие по стоимости устройства – безэжекторные.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

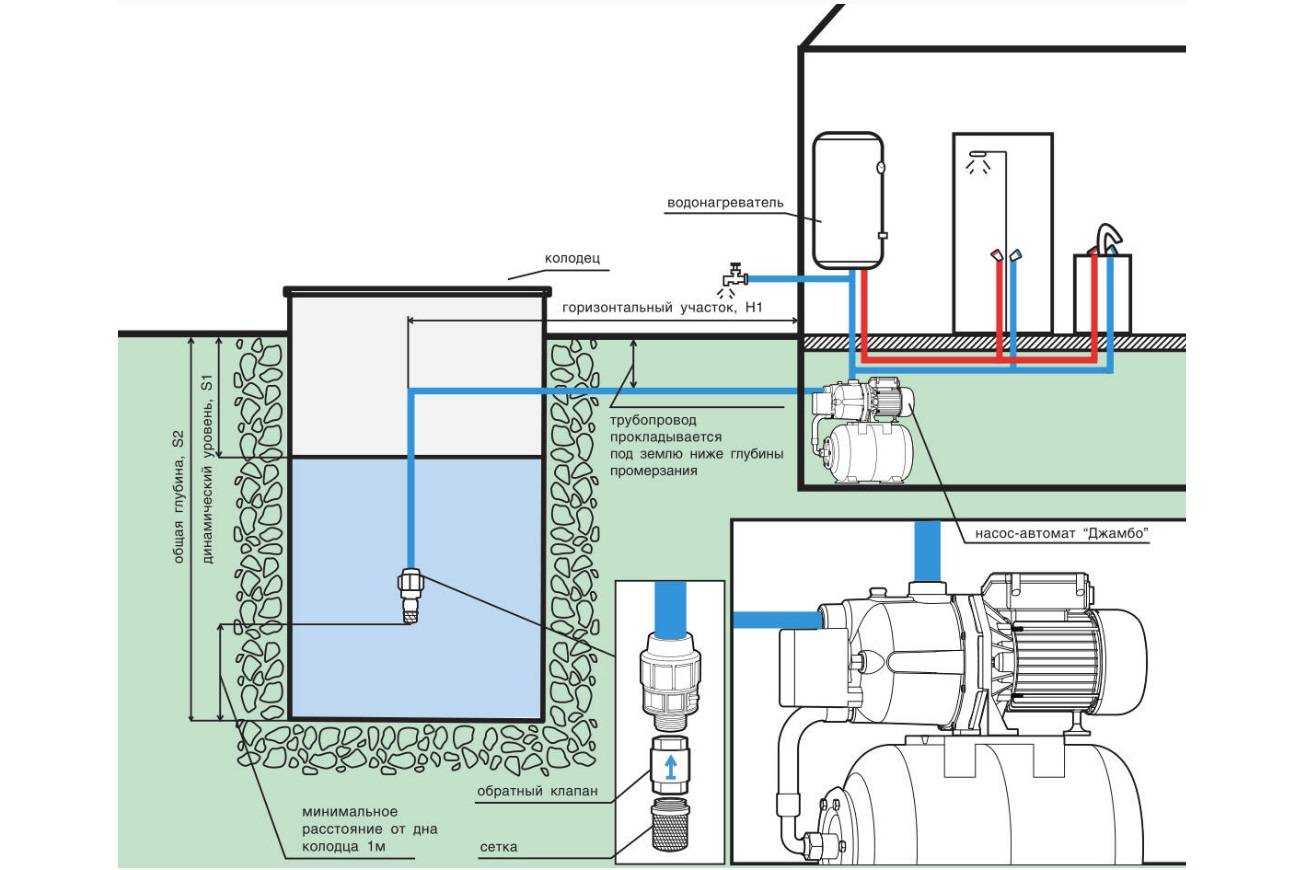

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Виды применяемых насосов

Виды насосов.

Существуют разные виды насосов. Например, есть модели, в которых эжектор включается в конструкцию самого устройства, либо такие, где он является выносным и устанавливается непосредственно в скважине.

Сам эжектор — это устройство, работа которого основывается на законе Бернулли. Благодаря прибору в сужающемся сечении понижается давление одной среды, и происходит подсос в потоке втором — газа или жидкости.

Кроме того, когда осуществляется сборка и монтаж такой станции своими руками, можно выбрать погружной или скважинный насос в зависимости от того, какой тип оборудования имеется в наличии.

Модели с внутренним эжектором

Такие модели, несмотря на все свои преимущества, имеют некоторые ограничения в использовании. Они могут обеспечивать подъем воды только с глубины до 8 м.

К числу достоинств относится и то, что не имеет значения случайное попадание воздуха, а это делает необязательным предварительное наполнение системы водой перед началом работ. Насосная станция такого типа вначале прокачивает воздух, и только после осуществляется подача воды. Эти системы также отличаются высокими показателями производительности и надежностью.

Важным недостатком, помимо ограничения глубины, является высокий уровень шума при работе. Если производится установка в частном доме, то нужно побеспокоиться о том, чтобы выделить для нее отдельное звукоизолированное помещение.

Модели с внешним эжектором

Когда стоит задача подкачки воды с большой глубины, в диапазоне 20-50 м, то используются станции с выносным эжектором. В таких случаях место монтажа устройства — колодец или скважина. Там оно является частью заборного узла.

Модели с внешним эжектором.

От основного оборудования к эжектору подводят 2 шланга — вакуумный и напорный. Первый называется и всасывающим. По нему вода из скважины поднимается вверх. Но в эжектор ее подает напорный насос, и благодаря ему происходит формирование области разрежения во всасывающей камере.

Преимуществом этого типа оборудования является низкий уровень шума при работе, возможность подачи воды с большой глубины и хорошие показатели напора.

Использование погружных типов в системах

Преимуществом подобной системы является то, что она оснащена , а его конструктивные особенности таковы, что позволяют прибору работать практически бесшумно. При этом он осуществляет подачу воды с большой глубины.

Достоинством является и то, что оборудование легко подключается к водопроводу и для хорошей работы ему не нужно, чтобы колодец или скважина были близко расположены к зданию.

К числу преимуществ погружных моделей относится и нечувствительность к небольшим подсосам воздуха. И даже если трубопровод дает протечку, они будут нормально работать (пока протечка не расширится).

Но погружные насосы чувствительны к качеству среды. Им нужна только чистая вода. Можно поставить мощную фильтрационную систему, но это влечет за собой дополнительные расходы. К тому же такую систему придется регулярно чистить.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Назначение насосных станций

Предназначается такая станция для функционирования системы водоснабжения домовладения, дачи, коттеджа и поддержания в ней требуемой величины давления. За счет ее эксплуатации можно обустроить разветвленную сеть подачи воды, создавая условия для подключения к ней бытовой техники — стиральной и посудомоечной машин, душевой кабинки, бойлера и т.д.

Согласно схеме установки насосной станции, в ней имеется насос, гидробак, фильтры, автоматика и трубопроводная конструкция. Источником живительной влаги при этом является колодец или скважина. В некоторых случаях водозабор может осуществляться из открытых водоемов или иных резервуаров.

Когда установка насосной станции на даче нужна для подачи воды из пруда, озера или реки, ее можно использовать исключительно для полива участка или иных хознужд. Пробы жидкости, подаваемой из скважин и колодцев, нужно сдавать в лабораторию для проведения анализов — их результаты покажут, можно ли ею пользоваться в качестве питьевой.

Обычно глубина скважины на приусадебной территории составляет примерно 20 метров — это оптимальный параметр для размещения автоматического оборудования. Такое расстояние позволяет подавать жидкость к точкам водоразбора без применения дополнительных устройств.

Насосные установки водоснабжения функционируют циклами, состоящими из двух этапов. Вода при включении агрегата поднимается из источника, наполняет систему и гидроаккумулятор. Это происходит до того момента, пока давление не достигнет верхнего предела, после чего специальное реле отключает насос, и подача жидкости прекращается.

При открытии кранов или при работе бытовой техники, потребляющей воду, ее поступление осуществляется из накопительного бака. Жидкость из него расходуется до момента, пока не достигнет нижней отметки. Далее насос вновь включается в работу и начинает закачивать воду в гидробак.

Преимущества установки водяного насоса в частном доме бесспорны:

• обеспечивается автономное водоснабжение;
• повышается эффективность функционирования водоснабжающей системы;
• оборудование и трубопровод эксплуатируются в более безопасных условиях;
• имеется возможность создавать запас воды и в случае отсутствия электроснабжения осуществлять ее подачу;
• в системе поддерживается постоянная величина давления и стабильный напор жидкости;
• увеличивается продолжительность службы различных бытовых приборов, подключенных к конструкции водоснабжения;
• снижаются расходы на электропотребление.

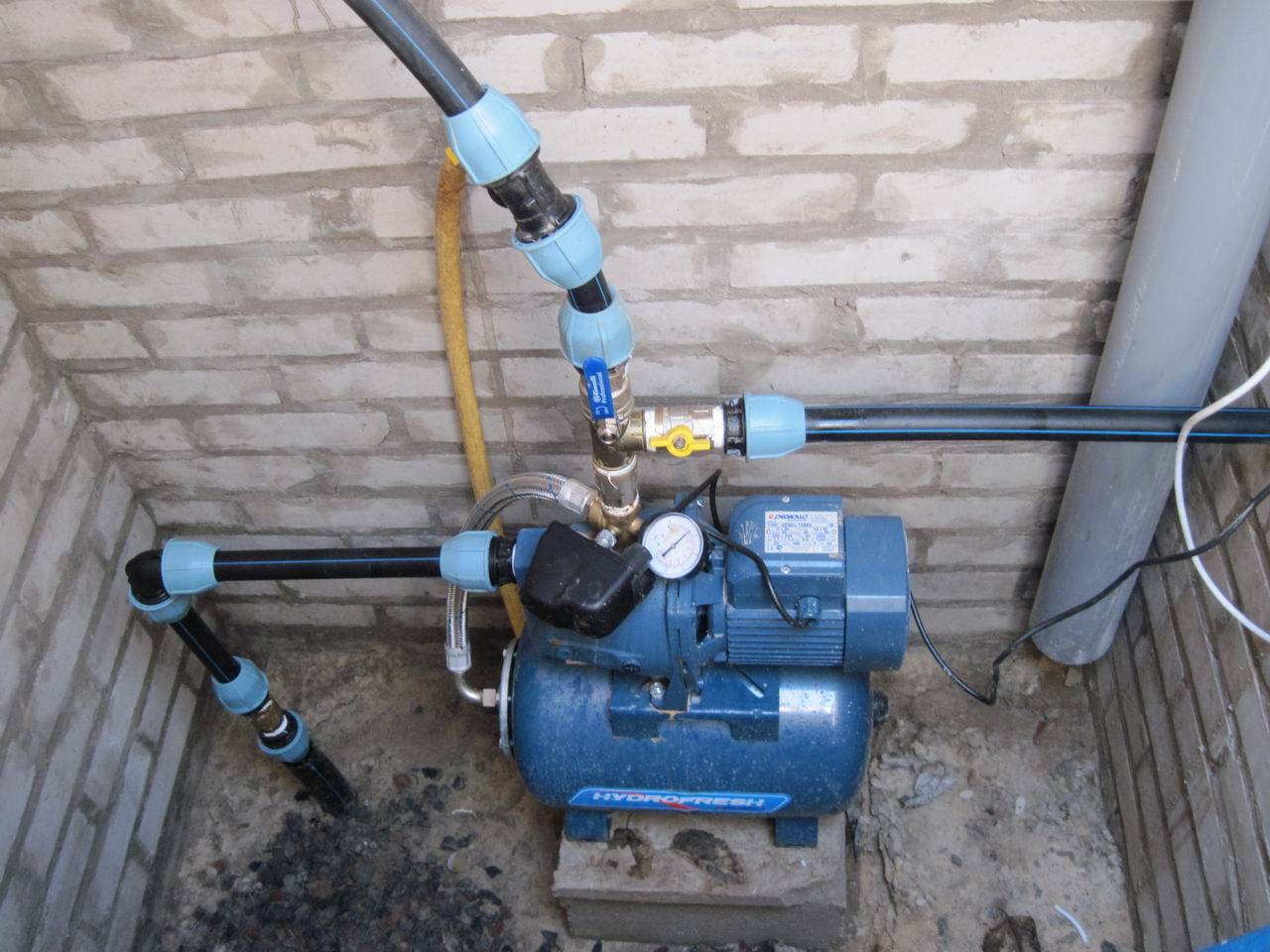

Кроме этого, такая станция обладает компактными параметрами, относительно небольшим весом, ее несложно смонтировать.
