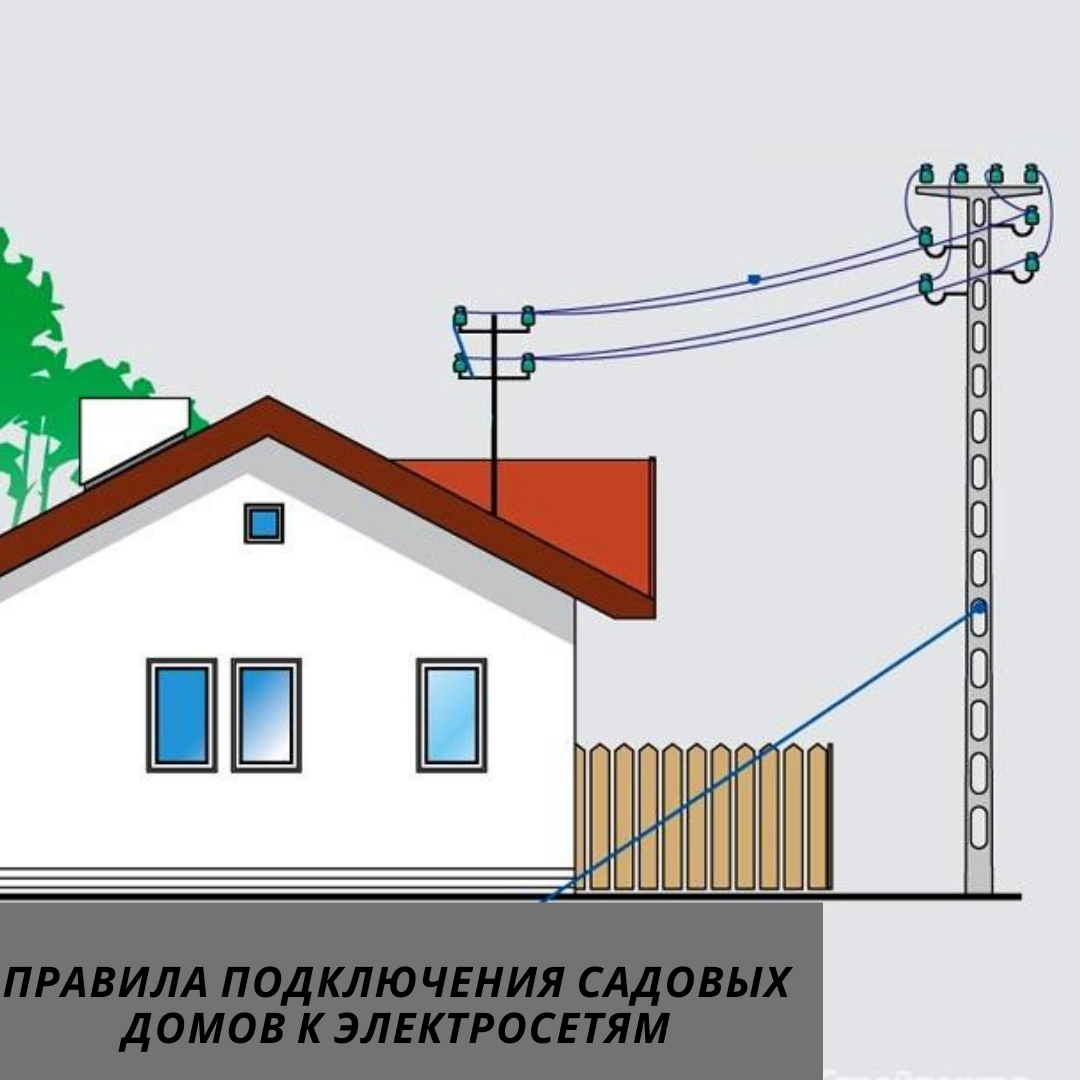

Новые правила подключения садовых и частных домов к электросетям

Методы подключения

Различают два типа подключения электричества к земельному участку:

• прокладка кабеля под землей;
• прокладка по воздуху.

Воздушный способ подключения считается более дешевым способом, так как не требует проведения выкопки траншеи. Недостатки этого способа в том, что при грозе, урагане или других негативных воздействиях погоды может возникнуть обрыв, или провод может запутаться в деревьях или в строительных конструкциях. Для предотвращения таких негативных явлений специалисты рекомендуют подвешивать провода на высоту примерно 15 метров. При подведении проводов к участку необходимо устанавливать провода СИП (самонесущий изолированный провод).

Преимуществом такого провода является наличие токопроводящих жил, полиэтиленовой изоляции и специального троса. Наличие таких элементов придает проводам прочность и стойкость от повреждений. Для воздушного подключения используют большое количество марок кабелей, но чаще всего используется СИП-4. Такой кабель прочно фиксируется с помощью специальных зажимов. Для промежуточного крепления используются фарфоровые изоляторы.

При подключении электричества с помощью подземных траншей требуется большее вложение физических сил и денежных вложений. Для такого подключения требуется проведение земляных работ. Однако преимуществом подземного подключения является обеспечение надежности и безопасности системы, независимость от погодных условий.

Подземный способ включает этапы:

• выкопка рва, который должен быть глубиной примерно 75 сантиметров, то есть обязательно ниже уровня промерзания почвы;
• засыпание кабеля слоем песка (20 сантиметров);
• очистка траншеи от мусора. Обязательно необходимо удалить острые предметы для предотвращения повреждений проводов.

При подземном способе подключения к электричеству используется провод без токопроводящих жил. Чаще всего используется двухфазный кабель, рассчитанный на 220 вольт. В случаях установки оборудования, которое потребляет 380 вольт, устанавливаются трехфазные счетчики и кабели. Под землей провода маскируют гофротрубой для защиты от механического воздействия.

1. Проводка кабеля проходит только в сухую безветренную погоду;
2. Электрики должны быть экипированы прорезиненными перчатками и обувью.

Этапы электрификации

После составления проекта начинается этап монтажа системы электрического снабжения. Монтаж должен выполняться в полном соответствии с утвержденным документом, иначе может произойти перенапряжение в сети. Если все требования проекта соблюдены, составляется акт о приемке работ и выдается разрешение на эксплуатацию электричества на участке. Следующим шагом является установка пломб на все элементы системы, подающие напряжение. После этого подписывается еще один акт.

• путем прокладки провода под землей;
• путем прокладки кабеля воздушным способом.

Второй способ считается менее затратным, поскольку он не требует проведения земляных работ. В то же время, этот способ имеет свои недостатки: линии электропередач могут оборваться при неблагоприятных погодных явлениях: сильном ветре, обледенении и т. д.

Подключение электричества подземным способом

Подключение электроэнергии к участку без построек подземным способом требует значительного вложения физических сил и финансовых ресурсов. Преимуществом данного способа является его надежность и безопасность системы, которая обеспечивает защиту от негативных внешних факторов.

Подземный способ включает в себя следующие работы:

• подготовку траншеи глубиной порядка 75 сантиметров (ниже уровня промерзания почвы);
• засыпку кабеля слоем песка (порядка 20 сантиметров);
• освобождение рва от мусора, удаление острых предметов, которые могут привести к повреждению проводов.

При использовании данного способа применяется провод без токопроводящих жил. Наиболее часто используется двухфазный кабель, рассчитанный на 220 вольт. Провод маскируется гофротрубой, защищающей его от механических повреждений.

Рассчитываем, кабель какого сечения нужен для ввода в дом

Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.

  В этом случае владельцу дома в первую очередь необходимо рассчитать  предполагаемую нагрузку от работы всех электроприборов.

Михаил Громов:

– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки

Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как  у них есть пусковой ток, в дальнейшем его тоже надо будет учесть. Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки.  После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице

Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки.  После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.

Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.

После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.

Это интересно: Схема расключения или соединения электрических кабелей в распределительной коробке — познаем главное

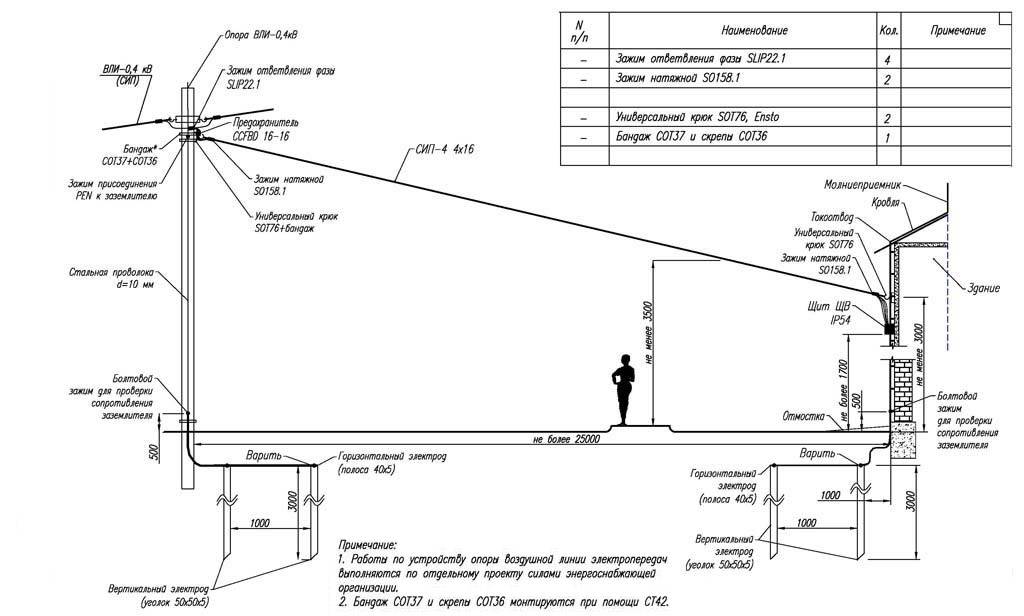

Воздушное подключение

   Помимо дешевизны, такое подключение дома к электричеству (к ЛЭП) отличается еще и простотой монтажа и обслуживания. Отремонтировать или заменить проводку в случае необходимости будет совершенно несложно.

   Выполняется эта процедура так:

   Повесить ВРУ можно как на стену дома снаружи или изнутри, так и на сам столб ЛЭП. От него провода заводятся в само здание, выполняется разводка по комнатам. Счетчик может располагаться как в самом ВРУ, так и в доме на стене. Выбирать это устройство учета также следует правильно.

   Обрыв провода воздушной линии или прикосновение к нему (даже через ветви деревьев) угрожает жизни людей. Поэтому следует особенно строго следить за правилами эксплуатации воздушных линий как стационарных, так и временных. Для линий напряжением до 1000 В расстояние от проводов до поверхности земли должно быть не менее 6 м. При пересечении улиц ответвлениями к вводам в здания расстояние до тротуаров и пешеходных дорожек допускается уменьшить до 3,5 м.

   При невозможности соблюдения указанных расстояний у здания должна быть установлена дополнительная опора. Расстояния по горизонтали от проводов при наибольшем их отклонении при ветре до зданий и строений должны быть не менее 1,5 м от балконов, террас и окон и 1 м от глухих стен. Прохождение воздушной линии над зданиями не допускается, за исключением подходов ответвлений от линии к вводам в здания. Расстояние воздушных линий до кроны деревьев и прочей растительности должно быть не менее 1 м.

   Подключение электричества к дому

   Электрический ввод в здание от ближайшего столба производится изолированным проводом. Для этого на доме вблизи того места, где будет установлено вводное устройство со счетчиком электроэнергии и приборами защиты от токов короткого замыкания, укрепляются на конструкции в виде трубостойки или непосредственно на стене штыри или крюки с изоляторами. В стене дома должно быть проделано сквозное отверстие для проводов электропитания. В деревянных стенах следует в это отверстие вставить металлическую трубу. В каменной стене труба может быть металлической, пластмассовой, эбонитовой (род резины) или стеклянной. Следует помнить, что металлические трубы необходимо заземлять.

   Фарфоровые изоляторы в стене дома

   При трехфазном вводе к вашему дому должны подводиться 3 линейных провода и один нейтральный или нулевой, который является как рабочим (N), так и защитным (РЕ) проводником. Иногда вместо одного нейтрального провода подводят два, один из которых является защитным (РЕ, и его окраска зелено-желтая), а другой — рабочим (N — голубая окраска).

   В большинстве случаев ввод в индивидуальный дом осуществляется по однофазной схеме. В этом случае к каждому дому подводится один из линейных проводов и обязательно нейтральный (нулевой). Как уже было отмечено, в настоящее время различают нулевой защитный (РЕ) и нулевой рабочий (N) проводники. Они могут объединяться в один или подходить к потребителю раздельно двумя проводами. Наименьшее расстояние от проводов ввода в объект, а также проводов внутри объектной электропроводки до поверхности земли должно быть не менее 2,75 м. Для заземления (зануления) трубостоек предусматривается заземляющий болт диаметром 8 мм. Заземление осуществляется отрезком не изолированного провода, оконцованного кабельным наконечником.

Варианты подвода питающего кабеля от ЛЭП

В процессе монтажа электропроводки на даче перед владельцем непременно встанет вопрос — каким образом подводить к домовладению питающую сеть. КЛ понадобится тянуть от ближайшей опоры воздушной ЛЭП, естественно после получения необходимых разрешений, совместно с представителями служб электрических сетей. Можно воспользоваться одним из следующих вариантов подключения к опоре ЛЭП:

• по воздуху;
• под землей.

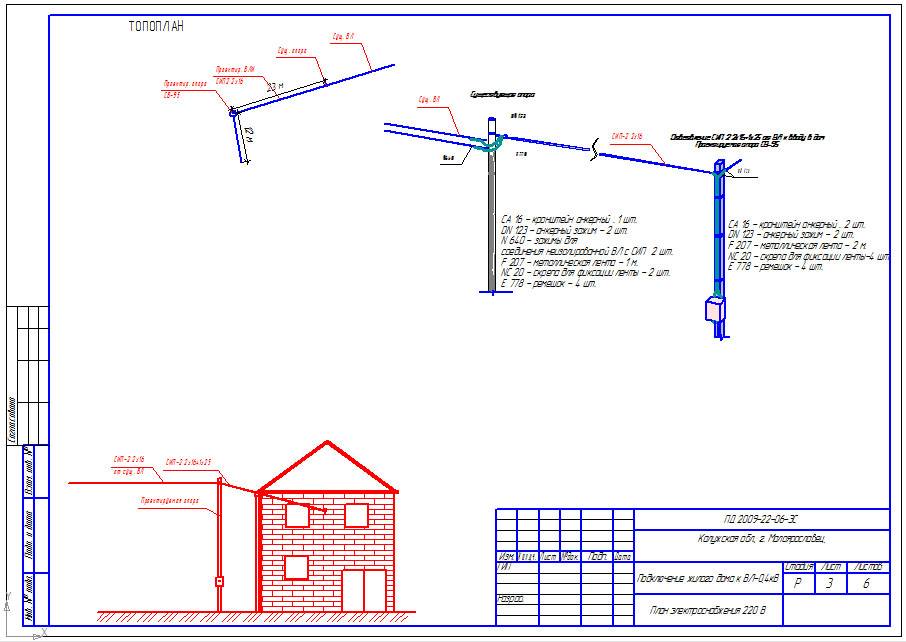

Подвод кабеля к дачному домику по воздуху

Далее детально рассмотрим преимущества, недостатки, а также важные нюансы при монтаже для каждого из вариантов.

Запитывание по воздуху

Подвод питания к загородному домовладению по воздуху можно осуществить двумя методами. Первый предполагает использование кабеля СИП, что обозначает самонесущий изолированный провод. Он напрямую тянется от ЛЭП к фасаду дома. Второй вариант сопровождается предварительной натяжкой металлического троса от опоры централизованной электросети к стенам дома с помощью специальных крюков или талперов. Это позволяет использовать любые КЛ, которые в дальнейшем фиксируются к тросу.

Независимо от выбранной методики понадобится использовать дополнительные изолирующие крепежи для фиксации токопроводящих жил. Потребуется учитывать следующие факторы:

1. При расстоянии от опоры ЛЭП до строительного объекта более 25 метров следует устанавливать промежуточные опорные столбы.
2. В зимний период времени нагрузка на провода будет увеличена из-за скопления наледи. В связи с этим требуется правильно рассчитать несущую способность кабеля.
3. Ультрафиолетовое излучение способствует механическому разрушению изоляционного слоя жил проводников. Поэтому необходимо использовать дополнительную защиту в виде гофры.

Нормативы подключения дома к линии электропередач

Подвод питания под землей

При запитывании загородного домовладения кабелем, проложенным под землей, рекомендуется придерживаться следующих правил:

1. Укладка проводов производится в траншею глубиной не менее семидесяти сантиметров. За исключением случая, когда КЛ прокладывается в защитной трубе, а длина от опоры ЛЭП до вводного щитка составляет менее пяти метров. При таких условиях допускается подготовить траншею глубиной в 50 см.
2. Траншея должна выкапываться на расстоянии не менее 60 см от фундамента. Если имеется необходимость прокладки кабеля через фундамент, то потребуется использовать дополнительную трубу в нем. Тянуть токопроводящие жилы непосредственно под фундаментом запрещено.
3. При раскопке траншеи следует отступать нижеперечисленные расстояния от различных объектов:
   • 75 см — кустарные насаждения;
   • 100 см — канализация, водопровод;
   • 200 см — деревья, газопровод.
4. Кабель должен быть бронированный и иметь соответствующую изоляционную защиту.

Подводка электричества к дому под землей

Перечисленные указания обусловлены требованиями ПУЭ, ПТЭ и СНиП, независимо от выбранного сечения токопроводящих жил.

Главным преимуществом данного варианта подключения дачного дома к централизованному электроснабжению является минимальные затраты на требуемый материал. Также можно обойтись без привлечения специальной техники. Прокладка питающего кабеля под землей будет затруднена, если на участке уложена плитка или залит бетон.

Подбор сечения и марки

Выбирая марку СИП, следует принимать во внимание такие факторы:

• предназначение воздушной линии;
• эксплуатационные условия, местоположение прокладки, требования к безопасности;
• нужное количество фаз;
• общая предполагаемая мощность.

Особенности конструкции разных марок СИП:

1. СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
2. СИП-2: изоляционным материалом покрыт ноль несущей жилы;
3. СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
4. СИП-4: жилы изолированы, но сердечники не используются;
5. СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.

Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.

Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.

Наиболее распространенный СИП — двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.

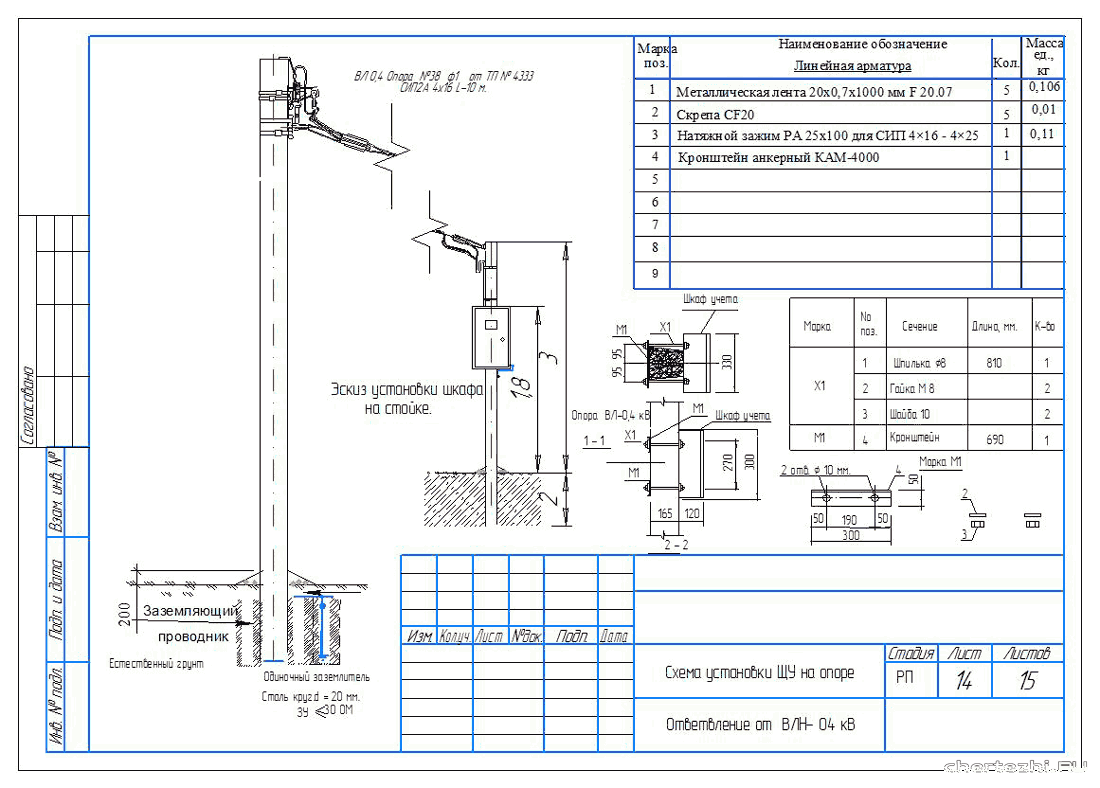

Варианты расположения счетчика

Основные трудности у потребителей электроэнергии возникают при размещении узла учета внутри дома или квартиры. В этом случае проход кабеля через каждую стену и его замуровка в штробах должны быть задокументированы в акте скрытых работ, поэтому самостоятельно выполнить электромонтаж получится вряд ли.

Если счетчик установлен на фасаде дома, СИП заводят напрямую в учетный бокс. Ели же требуется провести ввод внутрь здания, посредством прокалывающих зажимов с провода переходят на кабель. Обычно представители энергосбыта крайне негативно относятся к любым разрывам линии до счетчика, поэтому оба зажима следует поместить внутрь влагозащищенной коробки, в крышке которой есть отверстия для установки пломб. Инспектора такой вариант устроит, и он не станет настаивать на монтаже проводки, нарушающей правила пожарной безопасности.

Проход кабеля через внешнюю стену выполняют с применением закладной гильзы из стали или полиэтилена. В деревянных домах кабель должен быть проложен внутри цельной стальной оболочки вплоть до вводно-распределительного устройства (ВРУ). Конец оболочки или трубы, выведенной на улицу, наклоняют строго вниз для защиты от попадания внутрь капель косого дождя.

Нюансы проведения данной процедуры своими руками

Проведение данной процедуры сугубо своими руками не допускается. Основной этап, непосредственно проведение тока к дому, владелец участка может выполнить и сам.

Для этого ему потребуется приобрести в магазине:

• провод;
• гофротрубу;
• зажимы;
• анкерный крюк;
• а также счетчик.

Далее он произведет установку, но за опломбировкой самого прибора ему нужно обращаться к специалистам энергетической компании. Они же утвердят акт ввода оборудования в эксплуатацию.

И те работы, что частные лица могут выполнить собственными руками желательно производить лишь тем, кто обладает надлежащими навыками.

Таким образом, для подключения жилого дома к сети требуется обратиться только в определенную организацию, которая берет на себя проведение электричества на данной территории.

Собственнику потребуется передать либо направить ей заявление на этот счет, сопровождаемое пакетом документов, далее ему отправляется соглашение о проведении таких работ вместе с техническими условиями.

Подписав договор, заявитель. начинает выполнять ТУ, когда он это завершит, компания выполнит непосредственно подключение.

В этой статье будет дан всеобъемлющий ответ на этот вопрос в виде инструкции к действию! Человек, решивший построить дом, дачу или просто использовать земельный участок для каких-то собственных нужд обязательно столкнется с проблемой подключения к централизованным электрическим сетям. Подключить дом, дачу или участок к централизованным электрическим сетям можно как на этапе строительства объекта, так и по его полному завершению.

Для решения этой задачи следует определить мощность потребления, расстояние до ближайшей линии передачи электроэнергии и ее возможности. Если подключение электричества к участку без строений, дому или даче в принципе невозможно, то будет получен отказ без возможности обжалования. В этом случае есть только одна возможность — создание локальной системы электроснабжения на базе генератора любого вида или солнечных батарей!

Нюансы применения СИП

Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.

Существуют противники прокладывания СИП вообще по стене любого дома (из камня или кирпича, обшитого сайдингом или оштукатуренного) без использования дополнительной изоляции, поскольку провод не предназначен для контакта с различными видами строительных конструкций.

Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.

Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.

Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла

Для этих целей используют гофру подходящего диаметра.

Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.

Такой способ особенно актуален для деревянных домов, для которых вопрос пожарной безопасности является определяющим.

Полезно знать

1. Особо охраняемые природные территории (ООПТ). Категории, режимы особой охраны – здесь
2. Государственные природные заповедники – эталоны природы. Режим охраны. Использование земель и участков на территории заповедников – здесь
3. Природные парки – ООПТ с туристическим уклоном и с умеренным режимом использования участков в их границах – здесь
4. Государственный фонд данных землеустройства (ГФЗД) – неиссякаемый кладезь достоверных сведений об участках – здесь
5. Грантовая поддержка с/х производителей – федеральные/региональные субсидии для КФХ в 2023 году – здесь
6. Надстройка этажей здания – вид реконструкции. Алгоритм подготовки документации для возведения надстройки – здесь
7. Об изменениях в Правилах технологического присоединения частных домов и земельных участков, а также о резком росте тарифов на их подключение к электросетям с 1 июля 2022 года – читать здесь
8. Значение поправок, внесённых в июле 2022 года в закон об СНТ/ОНТ №217-ФЗ, – прогресс или полумеры? – здесь
9. Возможность перевода (трансформации) с/х угодий из одного вида в другой вид угодий – здесь
10. Земельный капитал для многодетных семей – читать здесь
11. Декларация об объекте недвижимости – документ для регистрации капитальных строений, не требующих получения РНС – здесь
12. Об условиях получения сельской ипотеки – читать здесь
13. Как садовый дом перевести в жилую недвижимость – читать здесь
14. Дачная амнистия – 2031. Порядок регистрации жилых домов, построенных до 1998 года, и особенности получения земельных участков для этих домов – здесь
15. Порядок передачи сетей СНТ в сетевую организацию – читать здесь

Особенности проведения

При проведении требуется быть предельно внимательным

Важно соблюдать ряд рекомендаций:

Если рассматривать сечение кабеля, то 4 миллиметра рассчитывается на длину не более 25 метров

Этот момент важно учитывать. Если расстояние значительно больше, то придется устанавливать промежуточные столбы.
Проводимый провод не должен соприкасаться с какими-либо металлическими составляющими.
Нередко отмечается такая ситуация, что проводка проходит вдоль стен

В таком случае нужно учитывать некоторые нюансы. Проводка должна находиться на расстоянии не менее 75 сантиметров до окон и 1 метра до балкона. При этом важно учитывать возможность раскачивания проводов.
Сквозь стену кабель должен проходить в изоляционной трубе.

О воздушном подключении

С точки зрения экономии правильным будет именно воздушное подключение к дачному электроснабжению. Помимо доступной цены, стоит отметить и простоту монтажных работ. Такие линии будет несложно обслуживать и при необходимости можно будет с легкостью заменить или же отремонтировать линию.

Последовательность должна быть следующей:

1. Провод от ЛЭП вводится в ВРУ, на входе должен иметься трехполюсной выключатель.
2. Провод протягивается к счетчику.
3. Подключение к дифавтомату с четырьмя полюсами. Здесь же должны располагаться однополюсные выключатели освещения, которые настроены на одну фазу.
4. Для осветительной системы предусматриваются отдельные УЗО.
5. Для хозяйственных построек должна иметься отдельная секция в щитке.

Что такое абонентское ответвление

Вы являетесь абонентом для сетевой организации. Ответвление к дому от воздушной линии электропередачи для вашего дома, называется абонентское ответвление от магистрали. Если ваш дом стоит в отдалении от основной населенного пункта, то вас будут подсоединять к линейному ответвлению магистрали.

Согласно нормативам, воздушное ответвление от воздушной линии электропередачи не может быть длиннее 25 метров. В случае если расстояние от магистрали до дома более 25 метров, вам за свой счет и может быть своими силами, придется установить промежуточную опору. Лучше это сделать на своем участке.

Подключение от подъездного щитка

Жителям квартир не в пример проще организовать ввод электричества. Достаточно проложить кабель по стене, защитив его пластиковым коробом или гофрированной оболочкой. Если есть доступ к этажному щитку, лучше сразу завести кабель внутрь, просверлив отверстие напротив свободного технического колодца. Длина кабеля должна быть достаточной для подключения на клеммный ряд счетчика, но чтобы при этом осталась петля длиной 50–70 см.

Энергоснабжающую организацию не обязательно ставить в известность о проведении этих работ, но вопрос относительно пыли, шума и прокладки коммуникаций по стенам подъезда следует согласовать с представителями ЖКХ и домового кооператива. В РЭСе существует специальная процедура переключения потребителей на новый ввод. Электромонтер выполнит все работы в течение нескольких часов, а инспектор энергосбыта примет узел учета и запломбирует его. Вам останется только сделать переключение на вводном щитке в своей квартире.

Какие параметры необходимо учесть

Прежде чем отправляться в магазин или искать товар онлайн, нужно определиться с токовой нагрузкой, которую выдерживает кабель. Отталкиваясь от этого, вам удастся вычислить толщину изделия.

Сечение определяется площадью провода в разрезе. Зачастую жилые дома и постройки вроде дачи потребляют около 3,5-5 кВт, но все же стоит использовать максимально точные методы расчетов. Заключается они в сумме используемой мощности каждого электроприбора в доме. Таблицы с усредненными данными можно найти и онлайн, если вы не знаете, как это делать, но все же настоятельно рекомендуется делать замеры самостоятельно.

После суммирования мощности всей техники вы получите максимальный показатель, который потребляется. Зная этот параметр и напряжение, остается просчитать возможный максимальный ток нагрузки. Для этого первый показатель длится на второй, и вы получите ответ в Амперах. Результат сравнивается с таблицей, где вы найдете подходящее сечение.

Определив необходимое сечение проводов, остается начертить маршрут и выбрать прокладку. В основном это:

• воздушный;
• подземный;
• сквозь стену здания;
• по поверхности ограждения.

Первые два варианта наиболее востребованы, поэтому предлагается изучить именно их.

Заключение

Про ввод в дом можно писать много и долго. Я изложил лишь основные моменты, понятные для собственников, которые хотят самостоятельно улучшить состояние своей электропроводки. Кое-где я сознательно допустил существенные упрощения, чтобы не путать людей, так что много чего ещё можно было бы сюда добавить.

Тема ввода, пожалуй, самая сложная и дискуссионная, поскольку ПУЭ и СП, на мой взгляд, освещают её отрывочно, не всегда внятно, несистемно и неполно, а часть норм явно отстаёт от производителей современных комплектующих

Поэтому всегда можно сказать, как точно будет правильно, но не всегда можно сказать, где это «правильно» заканчивается, а это бывает важно в тех случаях, когда шаблонный вариант по каким-то причинам неприемлем для собственника
