Обзор видов и характеристик воздушных клапанов для канализации: устройство и принцип действия, как выбрать размеры 110 или 50 мм, пошаговое руководство по монтажу и использованию

Клапан или фановая труба

А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:

1. Можно ли снабдить канализацию в частном доме клапаном вместо ?
2. Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?

Частный дом

Установка клапана вместо вентиляции возможна, но нежелательна. Почему?

От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;

• При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
• Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.

Многоквартирный дом

Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.

Замена фанового стояка клапаном — плохая идея.

Механизм вкратце таков:

1. После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
2. Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
3. По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
4. Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.

Чтобы канализация в доме работала эффективно и не создавала лишних проблем, необходимо учесть много нюансов. Одним из таких моментов является блокирование попадание неприятного запаха из труб в помещение.

Для этого все сантехнические приборы оснащаются , а центральный стояк – фановой (вентиляционной) трубой. Если фановая труба не справляется со своими обязанностями или она вообще отсутствует, можно установить канализационный аэратор.

Установка этого устройства не является обязательной, и делается как на уже рабочую систему, так и на новую.

Советы при установке

Если возникла необходимость поставить аэратор, необходимо обратить внимание на следующее:

Принцип работы канализационного аэратора и его особенности необходимо хорошо знать

Перед установкой нужно внимательно изучить инструкцию по эксплуатации.
В тех случаях, когда планируется использование более одного аэратора, нужно, чтобы минимальное расстояние между устройствами не было меньше одного метра.
Желательно, чтобы наивысшая из используемых точек слива находилась на высоте, которая не превышает одного метра.
При выборе аэратора для сантехнических устройств важно учитывать пропускную способность аэратора. Если она недостаточна, то прибор будет действовать неэффективно.
В квартире рекомендуется устанавливать клапан в одном из наиболее узких мест трубопровода.
Строго вертикальное расположение прибора необходимо для того, чтобы предотвратить попадание в него сточных вод.
При проведении монтажа нельзя делать канализационный стояк шире

Это может привести к непредсказуемым последствиям.
Иногда трубы находятся в полу. В этом случае высота расположения аэратора должна быть не менее 35 см.

Монтаж этого устройства не требует профессиональных навыков. Его может осуществлять даже человек без подготовки.

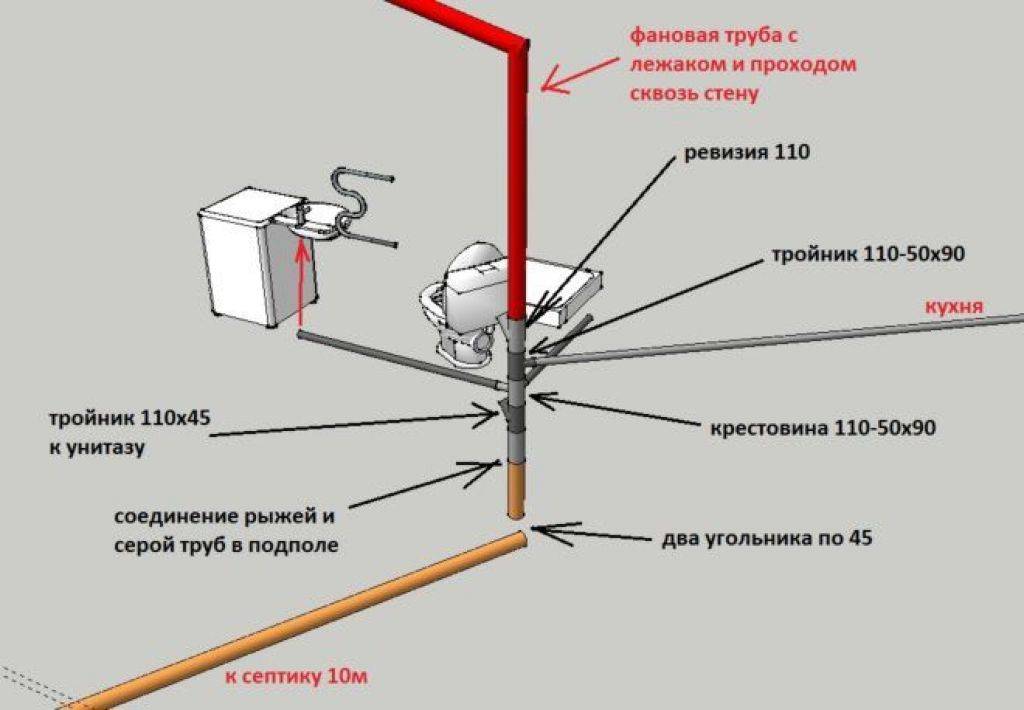

Схема установки воздушного клапана в частном домеИсточник okanalizacii.ru

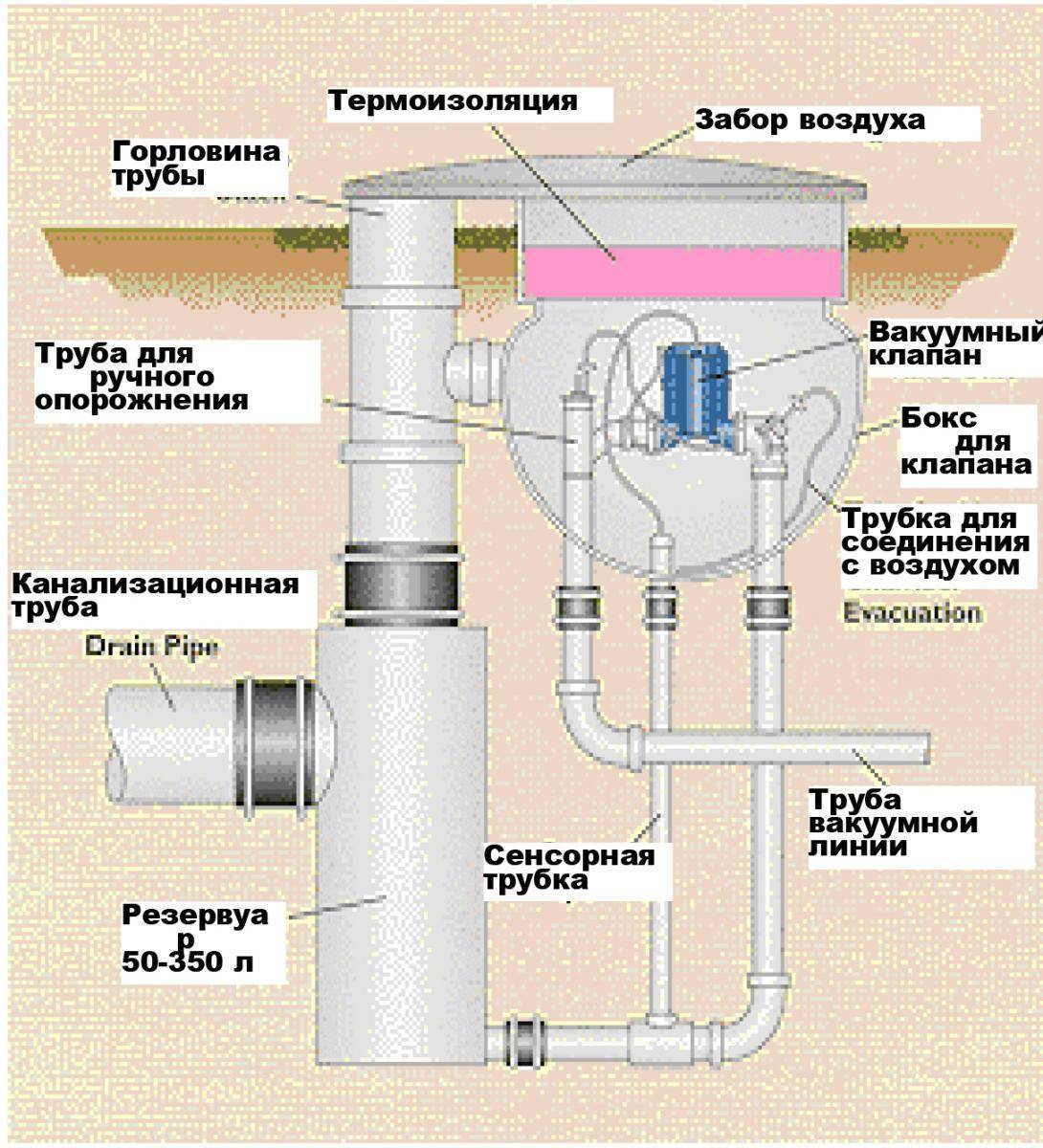

Устройство клапана и его монтаж

Принцип работы вакуумного канализационного клапана довольно простой. Когда стоки движутся по стояку, создавая тем самым разряжение, запорный элемент клапана открывается, в результате чего происходит подсос воздуха. Когда давление в системе выравнивается, пружина возвращает клапан на свое место, в результате чего дальнейшее движение газов становится невозможным, соответственно, неприятные запахи не проникают в помещение.

Стандартный вакуумный канализационный клапан имеет пластмассовый корпус. Основным элементом конструкции является шток, который поднимает боковое выпускное отверстие. При понижении давления в системе, шток опускается, в результате чего отверстие перекрывается.

Чтобы шток не поднимался выше, чем нужно, над ним располагается резиновая прокладка. Надо сказать, что существуют конструкции, в которых вместо штока используется резиновая мембрана. Их недостатком является быстрый износ мембраны, в результате чего ее необходимо регулярно менять.

Следует отметить, что существует два вида вакуумных клапанов:

Предназначение	Диаметр аэратора
Для раковин	50 мм
Для общего стояка	110 мм

Внешний вид устройств может варьироваться, кроме того могут иметься незначительные технические различия, однако, принцип работы и диаметр канализационных аэраторов остается одинаковым.

Особенности монтажа

Теперь рассмотрим, как правильно установить вакуумный клапан на канализацию. Для выполнения данной операции не обязательно приглашать специалиста, так как справиться с ней сможет каждый домашний мастер. Однако, необходимо предварительно ознакомиться с рядом нюансов этой операции.

Нередко вакуумный клапан канализации вызывает у потребителей непонимание. В результате многие домашние мастера демонтируют верхнюю часть стояков, которая возвышается над крышей, и вместо них устанавливают данное устройство. Делать этого не стоит, так как клапан в полной мере не заменяет вентиляцию канализации, если только она не забита посторонними предметами и мусором.

Кроме того, при монтаже устройства, следует соблюдать следующие правила:

• Клапан можно установить только в помещениях, где температура воздуха не опускается ниже нуля градусов по Цельсию. Дело в том, что на морозе узел не будет функционировать. Поэтому его обычно устанавливают в туалетах или отапливаемых чердаках.
• Если в полу имеется сливной трап, то клапан должен располагаться на 30-35 см выше уровня пола.
• Если сливной трап отсутствует, аэратор должен располагаться на 10 см ниже самого высокого канализационного отвода.
• В случае монтажа клапана в коробе или нише, необходимо обеспечить к небу свободное поступление воздуха. В противном случае устройство не будет работать как положено.

Что касается самого монтажа, то инструкция предельно простая – изделие вставляется в свободный конец канализационной трубы либо в специальный раструб. Конечно, соединение должно быть плотным, поэтому следует использовать резиновые манжеты.

Конечно, решение о монтаже устройства должен принимать специалист, который имеет представление об особенностях работы канализационной системы на объекте. Однако, в любом случае его установка лишней не будет и работе системы не навредит.

Плюсы и минусы

Прежде чем решиться на установку вакуумного клапана на канализацию, стоит узнать о преимуществах этого устройства и оценить его недостатки. Начнем с плюсов:

основным преимуществом установки аэратора перед монтажом фановой трубы является то, что не требуется проделывать отверстие в кровле. А это позволяет существенно снизить риск возникновений протечек крыши;

• еще одним положительным моментом является то, что наличие дополнительной трубы не будет портить внешний вид здания;
• не стоит недооценивать и экономический аспект. Установка вакуумного клапана обойдется существенно дешевле, чем монтаж фановой трубы;
• еще один плюс – возможность установить деталь самостоятельно, так как монтажные работы достаточно просты.

К минусам следует отнести тот факт, что устройство придется периодически осматривать и проводить очистку и ремонт.

Когда единственным решением является монтаж вакуумного клапана?

Как правило, для соединения унитаза с центральной системой канализации используются трубы, внутри которых всегда присутствуют газы. В любом случае в канализацию производится смыв большого количества, как холодной, так и горячей воды, при этом по закону физики горячий пар поднимается вверх.

Чтобы оперативно решить такую проблему, нужно сразу закрутить заглушку на конце стояка. Для устранения неприятных запахов нужно установить специальные гидрозатворы. Если на стояке отсутствует вентиляция, то вследствие мощного потока воды в трубе создаётся разряжение при сливе унитаза. В результате этого явления содержимое ближнего гидрозатвора забирается. Спустя некоторое время в помещении может ощущаться неприятный запах из канализации. Чтобы предотвратить подобную неприятность, многие специалисты рекомендуют установить вакуумный клапан на самой верхней точке стояка.

Принять решение об установке этого элемента можно, обратив внимание на такие советы:

• используя вакуумный клапан, можно эффективно решить проблему, связанную с вентиляцией стояка канализации в малоэтажном доме. Если произойдёт одновременный слив нескольких унитазов, то устройство вряд ли справится со своим прямым предназначением;
• нельзя самостоятельно отрезать в доме с несколькими этажами фановый стояк, ведущий на чердак, с целью монтажа вакуумного клапана. В таких ситуациях квартиры, расположенные на верхних этажах вряд ли пострадают от неприятных запахов, а вот на нижних этажах будет явно ощущаться запах канализации. Так или иначе, специалисты выявят причину проблемы, которую придётся устранять за свой счёт.

Преимущества и недостатка канализационного элемента

К преимуществам вакуумного клапана стоит отнести:

• отсутствие необходимости делать специальное отверстие в крыше для выведения трубы стояка. Кровельное покрытие остаётся целым, при этом значительно упрощается процесс монтажа системы канализации;
• стояк канализации заканчивается именно внутри здания, поэтому внешний вид дома не испортится за счёт установки многочисленных труб для создания вентиляции, которые недешево стоят;
• нет необходимости производить периодическое обслуживание и ремонт устройства.

К недостаткам стоит отнести:

• опасность выхода из строя при большой нагрузке на канализационную систему;
• стоит вакуумный клапан достаточно дорого, это объясняется тем, что устройство изготавливается вручную.

Как работает и как устроен вакуумный клапан?

Если в канализационном трубопроводе наблюдается нормальное давление, то это устройство будет закрыто. В результате такого явления обеспечивается защита от попадания неприятных запахов и вредных испарений внутрь помещения. Когда происходит разряжение давления, например, при сливе унитаза, то вакуумный клапан открывается автоматически, впуская в систему воздух. В процессе этого выполняется выравнивание давления.

Такой элемент для канализации можно использовать с целью создания местной аэрации. Для этого клапан устанавливается на трубах сантехнических устройств, использование которых предусматривает большой расход воды.

Для того чтобы подобное решение было максимально эффективным, нужно соблюдать правила монтажа:

• клапан нужно устанавливать на канализационном стояке выше точки подведения сантехнического устройства;
• монтаж должен производиться в помещении, которое хорошо проветривается, это может быть чердак, туалет или ванная комната. Кроме этого должен обеспечиваться доступ к устройству для проведения периодического технического осмотра;
• вакуумный клапан нужно устанавливать только на вертикальной области трубы.

Это канализационное устройство является простой фасонной деталью, поэтому прикрепить его можно, используя уплотнитель.

В комплектацию элемента входят такие детали:

• корпус из пластика, имеющий боковое отверстие;
• шток, который при необходимости способен открыть боковое отверстие;
• чтобы шток не двигался вверх, устанавливается специальная резиновая прокладка;
• штоковый узел надёжно закрывается защитной крышкой, соединённой с корпусом.

В продаже существуют вакуумные клапаны имеющие диаметр 50 и 110 мм. Первый вариант можно устанавливать в домах, снабженных не более чем двумя сантехническими приборами или в тех случаях, когда предусматривается небольшой расход воды.

Какие задачи выполняет такая деталь для фанового изделия?

Зловонные ароматы из канализационной трубы являются самым распространенным явлением. Те, кто постоянно сталкивается с такой проблемой, выделяют основную причину этому недостаточный сток. Но это заблуждение. Причина совсем в другом. Чтобы понять причины такого следствия, нужно рассмотреть, каким образом канализационная система выполняет свои задачи, а именно стояк канализации.

В то время, когда унитаз, душевой бокс или ванна на слив, очень большие объемы воды движутся в направлении стояка по канализационным трубам. В то время, когда такие объемы имеют способность полностью закрыть сечение трубопроводной системы, зачастую создается разрежение. Это своеобразное давление, а соответственно все запахи из стояка и канализационных изделий проходят в жилое помещение.

фановая труба для унитаза

Обычная ситуация, когда зловонные ароматы проникают в помещение через легкие для них пути, а именно через унитазы или ванны, где сифоны мало заполнены водой. Если произвести монтаж фанового изделия, тогда можно все кардинально поменять, хоть и не будет результат идеальным, но все же. На это влияет множество факторов, в большинстве случаев, это из-за конструктивных особенностей.

После установки такой фановой детали, воздушная масса будет двигаться по той же траектории, где есть минимальное сопротивление, то есть по фановому изделию. Но когда такое изделие нельзя разместить на кровле достаточно высоко или из-за конструкции здания имеется много переломов трубопроводной линии, тогда поможет справиться с проблемой специальный клапан для фанового изделия.

Рекомендуем: Шумоизоляция стояка в квартире своими руками

фановая труба для канализации

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Обратный клапан для фановой трубы 110 и 50 мм

Для обеспечения течения жидкости лишь в одну сторону необходимо использовать специальный прибор. Он называется обратным клапаном. Наиболее популярными вариантами изделия являются устройства размером 110, и 50 мм.

Данные приборы монтируют на стыках каналов или врезают посредством резьбовых соединений. Для перекрытия тока жидкости в устройстве может использовать элемент под названием «тарелка». Он крепится внутри детали.

Под воздействием сильного показателя давления в нужном направлении данный компонент открывается. При начале движения жидкости в другом направлении элемент еще сильно прижимается, блокируя ток.

Большой популярностью пользуются шаровые модели. Они функционируют по похожему принципу. Вместо элемента, называемого «тарелкой», в них применяют специальный шар. Такие устройства отличаются большим показателем надежности.

Есть возможность выбрать фланцевые и муфтовые виды приборов. Каждый вариант имеет свои особенности. Фланцевые модели используют трубопроводов, расположенных вертикально и горизонтально. В то время, как муфтовые используют исключительно для вертикальных магистралей. Их применяют для труб диаметром два с половиной дюйма. Фланцевые аналоги можно использовать для каналов размером сечения от сорока до шестисот миллиметров.

Размеры деталей связаны с показателем сечения труб канализации. Для унитазов подходят изделия с диаметром 110мм. На внутреннюю систему канализации ставят приборы размером 50 мм.

Для производства данных устройств применяют различные материалы.

Приборы производятся из:

• чугуна;
• пластика;
• стали.

Нужно выбирать клапан исходя из материала изготовления канализационных каналов. Если трубы пластиковые, то и прибор также должен быть сделан из полимеров.

Установку детали выполняют различными методами. Варианты приборов со значительным показателем пропускной способности применяют для монтажа на общей магистрали. Данные модели хорошо подходят для оснащения частных домов. Они не годятся для установки в квартире.

Как и где установить рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

1. Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
2. Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
3. Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
4. Прибор не эксплуатируют при температурах ниже 0 °С.
5. Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
6. Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.

Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.

Комплекс данных действий минимизирует вероятность появления неприятного запаха, однако следует знать, как работает устройство и как правильно установить аэратор для канализации.

Ошибки во время монтажа с большой вероятностью приведут к необходимости заново проводить процедуру.

Конструктивные особенности и принцип работы вакуумного клапана для канализации

Поставить обычный канализационный клапан вакуумного типа можно и своими руками. Устройство продается в собранном виде, и единственная сложность, которая заключается в монтаже, его герметичное соединение с канализационной трубой.

Клапан прекрасно подойдет для установки на канализацию в частном доме или квартире – там, где немного санузлов и нагрузка на слив достаточно небольшая. Тогда он будет вполне эффективно справляться со своей работой.

Принцип работы вакуумного клапана заключается в том, что по законам физики теплый воздух устремляется в верхние точки. Система канализационных труб также имеет полости, которые заполняются воздухом с неприятным запахом. Правильно спланированные коммуникации отличаются тем, что место концентрации воздушных пробок снабжается отверстиями, которые позволили бы выравнивать перепады давления.

Другой вопрос, что обычное отверстие постоянно стравливало бы воздух, а иногда и пропускало жидкости наружу, вызывая протечки и затопления. Чтобы этого избежать, запорный клапан, используемый для канализации, делается односторонним. То есть, на него устанавливается захлопка, которая может пропускать воздух извне в открытом состоянии. В обычном же режиме или, когда давление внутри канализационной системы поднимается, клапан герметично перекрыт.

Клапан обычного вакуумного усилителя устроен максимально просто. Чаще всего его мембрана выполняется из резины и представляет собой обычную прокладку, которая надежно перекрывает техническое отверстие в системе внутренней канализации.

Клапан состоит из:

• корпуса;
• внутреннего отверстия для прохождения воздуха;
• штока, который настроен таким образом, чтобы фиксировать перепад давления в трубах и снаружи, открывая или закрывая мембрану;
• мембраны;
• защитной крышки.

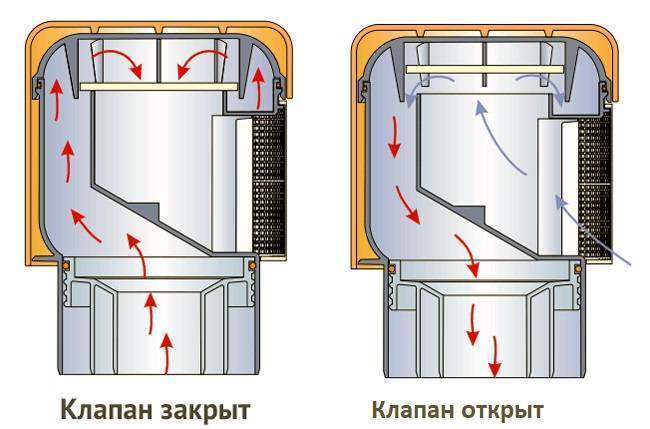

Схематично работа клапана выглядит таким образом:

Схема работы

На одной из боковых граней у устройства расположено отверстие для сообщения с воздухом в помещении. На некоторых моделях приемник может быть установлен в верхней части или располагаться под накрывающим колпачком.

Внутри вакуумного клапана существует полое пространство, по которому может свободно двигаться воздух. На схеме красными стрелками показаны пары из канализации. Они не могут попасть в помещение, так как встречают препятствие в виде резиновой мембраны (левый рисунок). Когда же давление в системе труб серьезно падает, мембрана поднимается за счет давления воздуха из помещения (серые стрелки). В момент, когда давление выравнивается, резиновая прокладка снова опускается, обеспечивая герметичность системы.

Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан

В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.

Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.

В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.

Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.

Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.

Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.

Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.

Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.

Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:

1. Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
2. Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
3. Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.

К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:

1. На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
2. Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.

Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.

Кондиционеры для бани.

В каких случаях будет полезным вакуумный клапан?

Устанавливать вакуумный клапан для канализации целесообразно в нескольких случаях. Во-первых, он будет полезным, если имеющаяся в доме канализация не имеет надлежащей вентиляции. Второй случай, когда вакуумный клапан будет просто незаменим – это отсутствие возможности вывести стояк канализации на крышу.

Клапан позволяет раз и навсегда решить проблему со скапливаемыми газами в стояке. Более того, такое устройство предотвращает попадание в дом неприятного запаха стояка, так как при монтаже в систему этот элемент выступает в роли вентиляции. Помимо непосредственно самого стояка, такой элемент можно устанавливать для обустройства вентиляции в септике.

Клапан нужен, если в доме нет системы вентиляции

Итак, учитывая все вышеперечисленное, можно сделать следующие выводы:

с помощью вакуумного клапана можно решить проблему, связанную с вентиляцией канализационного стока, вне зависимости от этажности и площади дома

Но тут важно учитывать, что один клапан рассчитан на один унитаз;
в многоэтажных домах устанавливать вакуумные клапаны без предварительного согласования с соответствующими органами, запрещено.

Необходимые сведения о фановой трубе канализации

Важность применения вакуумного клапана несведущему человеку трудно будет сразу понять, если он не имеет представления об общем строении системы канализации. И в особенности – о необходимости вентиляции и выравнивания давления в трубах

Собирательно говоря – о роли фановой трубы.

Давайте – по шагам.

Канализация должна вентилироваться. В системе канализации все основные параметры тесно взаимосвязаны.

Имеется в виду диаметры проложенных труб на различных участках, начиная от сантехнических приборов и заканчивая коллектором или септиком (выгребной ямой), угол уклона к горизонтали, под которым они монтируются, скорость перемещения стоков и степень заполнения каналов труб.

Существуют специальные методики расчетов этих характеристик, и при правильном подборе и монтаже система должна работать без сбоев.

Оптимальный уклон призван обеспечивать ту скорость движения стоков, при которой вода практически полностью переносит все загрязнения. И при этом труба наполняется не полностью, а только на 0,5÷0,7 высоты совей полости. В верхней части канала свободно перемещается воздух и всегда сопутствующие любой канализации газы, понятно, весьма неприятного «аромата».

Подробнее на этих аспектах останавливаться не станем – они уже освещены на страницах нашего портала.

Тем более что в канализационных трубах и камерах, ввиду насыщенности стоков органическими отходами, не прекращаются процессы брожения, гниения. И это всегда сопровождается выделением немалого количества газов, многие из которых, кстати, весьма небезопасны как с точки зрения токсичности, так и с позиций пожарной безопасности. То есть должен предусматриваться их своевременный отвод.

Вот именно для этого предусматривают вентиляционные выходы труб наружу. Как раз такие вентиляционные стояки и называются фановыми трубами.

Например, очень часто ими оснащены камеры септиков или выгребные ямы (на рисунке – поз. 4). Но если эти локальные очистные сооружения расположены неподалеку от дома, то канализационные запахи могут здорово портить уютную атмосферу во дворе.

Поэтому обычно стараются вывести оголовок такой трубы повыше, чтобы «ароматы» сразу подбирались и уносились ветром. Это может быть и просто какой-то вертикальный вентиляционный выход, поднятый на определённую высоту, если позволяет специфика участка (поз. 3)

Выше самой верхней высокой точки подключения отводного участка этот стояк сам по себе превращается в фановую трубу, проходит через кровельное покрытие и оканчивается оголовком на крыше.

Подобный вариант можно считать наиболее надежным, так как он в полной мере справляется со всеми абсолютно задачам фановой трубы (об одной такой важной функции как раз и пойдет разговор чуть ниже). Некоторые хозяева, не желая организовывать проход фанового стояка через чердачное перекрытие и кровлю, поступают так, как показано на схеме – поз

2. То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли

Некоторые хозяева, не желая организовывать проход фанового стояка через чердачное перекрытие и кровлю, поступают так, как показано на схеме – поз. 2. То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли.

Безусловно, при выводе фановой трубы наружу должны соблюдаться определенные проявила по ее расположению относительно других объектов:

• Где бы труба ни располагалась, ее оголовок не должен быть ближе четырех метров от открывающихся окон или балконов.
• Обрез фановой трубы не может быть ближе 200 мм к поверхности кровли на скатных крышах или на плоских неэксплуатируемых.
• Не может быть он и ближе 100 от обреза сборной вентиляционной шахты.
• Если плоская кровля – эксплуатируемая, то высота фановой трубы над ней должна быть не менее трех метров. И это уже в обязательном порядке предполагает наличие растяжек.
• на фановую трубу никогда не надеваются дефлекторы или флюгарки.
