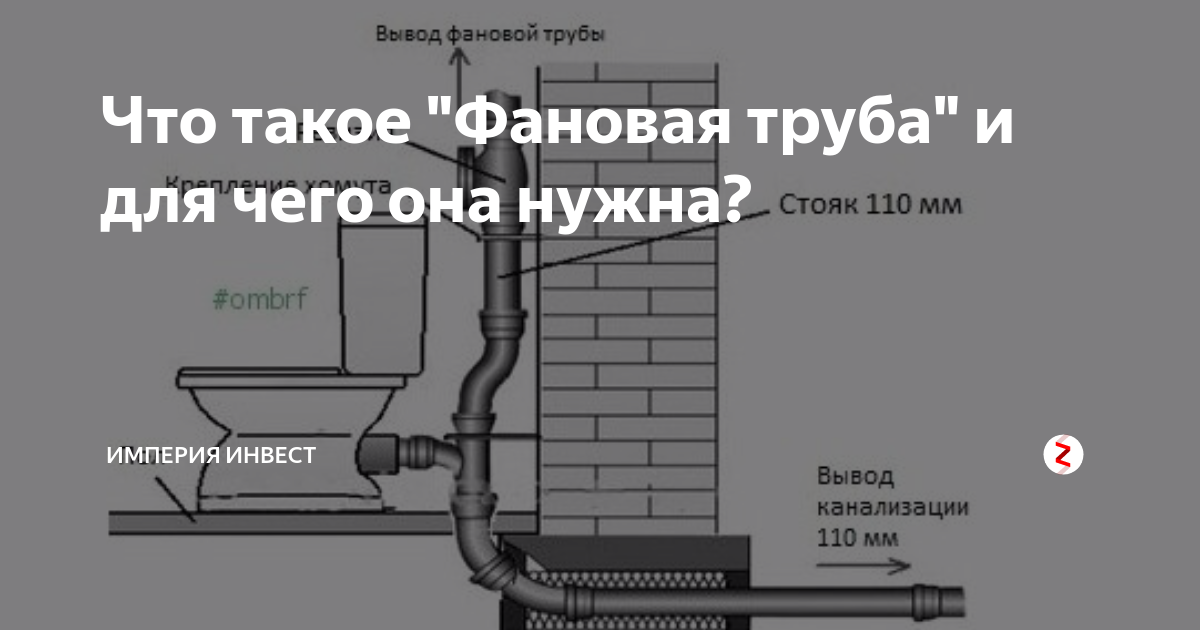

Фановая труба что это такое

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Особенности устройства системы канализации

Перед тем, как приступать к монтажу, необходимо изучить правила и порядок выполнения таких работ, а также разобраться с устройством фановой трубы, которая состоит из нескольких частей:

трубы для канализации с раструбом или магистрального стояка;
ревизии, представляющей собой место доступа к стояку с целью его прочистки;
отводов, которые требуются, чтобы подключить сантехнику к стояку;
вентиляционного канала – его выводят выше уровня крыши;
зонтика (грибка), защищающего трубу от попадания в нее атмосферных осадков и всевозможного мусора и посторонних предметов.

В частных домах, обустроенных несколькими стояками, устройство фановой системы получается более сложным, поскольку у его владельцев нет желания портить красивый внешний вид здания несколькими выведенными на крышу трубами.

Материалы изготовления и устройство фановой трубы канализации

Фановая труба является продолжением стояка, поэтому собирается из аналогичных с ним материалов, чаще всего ими являются поливинилхлорид ПВХ или полипропилен ПП. Если рассмотреть дальнейший путь системы от стояка на крышу, что он состоит из следующих элементов:

Фановая труба. Стандартный наружный диаметр полимерных труб стояка 110 мм, их внутренний с учетом толщины стенок приблизительно 105 мм. На крышу выводится вентиляционная труба, имеющая типовой наружный диаметр 100 или 110 мм. Чтобы состыковать выходной патрубок стояка с вентиляционной трубой, используются следующие виды фановых труб:

Отрезки обычных ПВХ-труб канализации, вставляемые непосредственно в патрубок стояка или присоединяемые к нему через тройники под разными углами в случае, если выход вентиляции находится слишком далеко от стоякового трубопровода.
Жесткие фановые трубы различной конфигурации с наружным диаметром, соответствующим канализационному стояковому и вставляемые в его раструб, имеют на другом конце эластичную манжету.
Гофротрубы с рядом эластичных манжет (рис. 1), рассчитанные на подключение к обрезанному стояку 110 мм без раструба, имеют на втором конце одну эластичную мембрану с отверстием. Данная конструкция чаще других используется для подсоединения унитазов.
Гофротрубы с двумя жесткими патрубками, один из которых вставляется в раструб стояка, а второй одевается поверх (вставляется внутрь) вентиляционной трубы (иногда крепится к ней хомутом). Это конструктивное исполнение чаще других применяется при прохождении вентиляции через кровлю.

Рис. 4 Вентиляционные отводы на крышах в двухэтажном доме и их подключение

Вентиляционная труба. Представляет собой обычный трубный отрезок, расположены как отдельно, так и в узле специальной конструкции, рассчитанном на вывод вентиляции через кровлю.

Защитный колпак. Обычно вентиляция выводится на крышу и закрывается сверху зонтиком или дефлектором – специальным колпаком, выполняющим следующие функции:

Защищает канал от попадания в него птиц, мусора.
Усиливает тягу за счет перенаправления ветровых потоков, в результате КПД вытяжки повышается на 15 – 20%.
Предохраняет стояк от попадания внутрь атмосферных осадков, забивания снегом и обледенения.
Снижает вероятность возникновения обратной тяги.

Рис. 5 Зависимость диаметра стояка канализации от объемов сброса и конструктивных особенностей коммуникаций по СНиП 2.04.01-85

Правила установки фановой трубы

Существуют определенные требования СНиП по установке фанового стояка в загородном частном доме. Самое главное правило – это то, что диаметр магистральной канализационной трубы (главного стояка) должен точно соответствовать размеру вентиляционной коммуникации

Это крайне важно, в противно случае из канализационного стока фекальные отходы могут попасть в вентиляционный отвод

Схема фановой трубы

Существует несколько видов фановой трубы:

Вертикальный;
Горизонтальный;
Угловой.

В зависимости от требования к канализационному отводу и типу канализации подбирается схема её монтажа и разводки. Поэтому фановые трубы могут быть любого исполнения.

Также очень важен уклон фановой трубы. Минимальным принимается показатель 30 мм на каждый погонный метр стояка , с диаметром 50 мм. Выходит, если общая длина фановой трубы 3 метра, то тогда оптимальный уклон будет:

3000 / 30 = 100 мм. Конечно, этот показатель является стандартизированным, но специалисты отталкиваются именно от этой нормы. Аналогично рассчитывается наклон для трубы 110 мм – используется 20 мм. Еще одно ключевое правило – это чем больше сечение отвода, тем меньше уклон. Максимальный допустимый диаметр для фанового стояка – 200 мм, и его уклон должен быть не более 7 мм.

Также, помимо самой коммуникации нужно установить вентилятор – он будет нагнетать воздух, и обратный воздушный клапан. Аэратор или клапан – это устройство, которое предупреждает проникновение фекальных масс в патрубки унитазов и раковин. Он состоит из мембраны, крышки и запорного устройства. Когда давление масс в магистральном стояке достигает максимума, мембрана под воздействием давления и запорного механизма, меняет свое положение. Стоки проходят через клапан и попадают в канализацию. Обратно они не могут вернуться, т. к. диаметр крышки превышает сечение патрубка.

Принцип работы клапана

И последнее требование – очень важно, чтобы вентиляционный вывод из канализации выводился непосредственно в атмосферу. Тогда запахи стоков будут быстро и беспрепятственно развеиваться. Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении

Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе. А для диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток примерно в 16 раз меньше потока через трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка необходима:

При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
Дом имеет два и более этажа оборудованных санузлами;
В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

– Первый способ наиболее предпочтительный Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить – и тяга слабенькая и чердак провоняете.

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу. Фановый вывод на крышу – основные правила

Фановый вывод на крышу – основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

Немного о продукции McAlpine

Более 20-ти лет мы имеем возможность пользоваться продукцией известной шотландской фирмы. Она поставляет на наш рынок широкий ассортимент своих изделий. О ее сифонах, обвязках для ванн, сливах, переливах, вентиляционных клапанах, стояках для канализационных магистралей и фитингах к ним слышали все.

Продукция известной фирмы McAlpine

Если вы собираетесь сделать качественную инсталляцию санузла, биде, душевой кабины, ванны то без изделий 90-110 вход/вых 90-110мм l 120мм mcalpine mrwc1, 90-110 вход/вых 90-110мм l 260мм mcalpine mrwc2 – не обойтись. Дело в том, что нет-нет да и нужно осуществить переход с диаметра 90 мм на 110, 120 мм или иные диаметры. Можно использовать детали иных производителей. Но если вы возьмете в руки изделия mcalpine, увидите их в эксплуатации, то другими конструкциями вы просто не захотите пользоваться.

Они отличаются:

качеством;
надежностью;
безупречной герметичностью;
соответствием геометрических параметров;
правильностью литья (то есть, отсутствуют наплывы, толщина стенок – равномерная и другое);
высокой пропускной способностью;
стойкостью к температурным перепадам (способны выдерживать многоразовые стоки при температурах от +2⁰С до кипятка);
прекрасным внешним видом.

Важно! Срок функционирования приборов известной фирмы – не меньше срока эксплуатации сантехнических устройств, к которым подключаются изделия mcalpine. Согласитесь, это говорит о многом

Когда необходимо устанавливать фановые трубы

Опираясь на стандартные строительные нормы, фановый стояк канализации в частном доме можно не устанавливать, если:

строение имеет не более двух этажей;
маленькое количество сантехнических точек;
небольшие объемы сточных вод за определённый промежуток времени.

Если количество сточных вод одновременно перекрывает весь диаметр установленной канализационной магистрали, то установка системы вентиляции необходима.

Такая ситуация может возникнуть если в одном доме будут одновременно спускать воду из полного бачка унитаза и наполненной ванной в канализацию небольшого диаметра. Однако если диаметр сточной магистрали больше 110 мм, то возникновение разряжения в системе практически исключено.

Согласно нормам, труба для вентиляции канализации в частном доме должна быть установлена в тех случаях, когда:

Строение имеет два или больше этажей и на каждом из них установлен санузел.
В здании присутствует бассейн.
Канализация подключена к резервуару септика закрытого типа.

В многоэтажных зданиях установка такой вентиляции обязательна вне зависимости от количества санузлов и диаметра сточных магистралей.

Основные правила установки

В современном строительстве существует два основных варианта установки вентиляции. В первом варианте диаметр фановой трубы должен быть больше или равен диаметру канализационных труб, во втором варианте диаметр может быть меньше, но концевой участок должен иметь выход в атмосферу и обеспечивать быстрое удаление неприятных запахов.

В большинстве старых многоэтажных домах установлена чугунная фановая труба, которая тесно связана с основным стояком и является неотъемлемой её частью. В современных постройках используются более новые материалы из высокопрочного пластика, который существенно упрощает монтаж канализации и значительно меньше весит.

В отдельных случаях возможна установка вентиляции с выходом через стену, где выходное отверстие снаружи закрывают декоративной решеткой или грибком. Если в частном доме используется один канализационный стояк, то вентиляция выводится на крышу здания и на неё устанавливается фановый клапан, который препятствует обратному направлению потока воздуха и обеспечивает удаление неприятных запахов.

Советы специалистов

Мастера с большим опытом работы по установке канализационных систем и вентиляции советуют при обустройстве системы использовать несколько рекомендаций:

Фановая труба на крыше не должна быть ниже 50 сантиметров от кровли, в противном случае могут создаваться ветровые завихрения, которые нарушат работу.
Вентиляционная магистраль должна иметь тот же диаметр, что и труба канализационного стояка.
Если в доме используется два и более стояка, то их можно объединить одной воздушной магистралью в верхней части для того чтоб не портить вид крыши множеством вентиляционных труб.
Категорически запрещается совмещать фановые трубы с вентиляционными шахтами естественной вентиляции.
Наружный выход должен быть расположен не ближе 4 метров от ближайшего окна или балкона.

Используя перечисленные советы и рекомендации, вы сможете самостоятельно устанавливать вентиляцию на канализационные стояки, избегая при этом множества распространённых ошибок.

Что такое фановая труба для канализации, и как работает эта система?

Для начала разберемся, что это такое.

Наверху (на крыше) ее прикрывает грибок (оголовок, зонтик) — чтобы сверху не попадали осадки и мусор.

Стоки проходят по канализационной трубе сверху вниз. Если открыть слив в одной точке (к примеру — в туалете слить воду), то вода без проблем пройдет по системе. Если же одновременно вода будет сливаться из нескольких сантехнических точек (унитаз, раковина в ванной, ванна, душ, стиральная машина), то стояк будет заполнен на полный диаметр.

Это создаст вакуум, который «утянет» воду из гидрозатворов, из-за чего в санузле появится неприятный запах — если фановой трубы в доме нет.

Если она есть, то через ее отверстие воздух будет подсасываться из атмосферы, и давление в системе выровняется. Благодаря этому гидрозаворы сантехники остаются на месте, и не позволяют запаху проникать из труб внутрь помещения.

Другой вариант решения проблемы — фановый клапан. Он может устанавливаться вместо фановой трубы, а может — дополнять ее.

Зачем она нужна: назначение и функции

Теперь рассмотрим, зачем нужна такая схема:

Удаление газов, которые скапливаются в канализационной системе (через трубу они удаляются вверх, выбрасываясь в атмосферу).
Поддержание давления в канализационной системе (выравнивание в момент слива большого количества воды).
«Защита» гидрозатворов (предотвращение их засасывания).

В целом фановая труба обеспечивает нормальную работу канализационной системы.

Воздушный клапан: все за и против такой замены фанового стояка

Что такое воздушный клапан для канализации? Это небольшое устройство, изготовленное на основе торцевой заглушки. В нее врезано два клапана, которые при определенном усилии впускают воздух внутрь системы канализации, а назад его не выпускают. В принципе, это то, что нужно, чтобы избавиться от последствий отсутствия фановой трубы, если бы не несколько «но».

По факту диаметр впускных отверстий воздушного клапана раз в пять, если не в десять меньше, чем диаметр стояка. Сразу же закрадываются подозрения. Справится ли это устройство со своими задачами? Практика показала, что в многоквартирных домах (с их нагрузками на канализацию) этого устройства недостаточно. Теперь подумайте, сколько понадобится места, чтобы разместить хотя бы пяток таких устройств в вашей нише? Все правильно, от нее ничего не останется – можно сказать, что вы поменяете шило на мыло.
Конструкция этого клапана не совершенна – он в состоянии работать исключительно, когда его прокладка расположена строго в плоскости горизонта. Малейший перекос, и клапан клинит в закрытом или открытом положении. И в том и в другом случае будут неприятности.

Замена фанового стояка: воздушный клапан

По правде говоря, замена фанового стояка на воздушный клапан может быть произведена исключительно в частных домах, оборудованных одним санузлом. Если говорить о более внушительных строениях, то здесь без фановой трубы не обойтись.

Раз уж речь пошла о частном секторе, в котором слив отработанной воды производится в септик или сливную яму, следует упомянуть и о влиянии вентиляции фанового стояка на работу этих приспособлений. Нет, глобально она, конечно, не скажется на работе того же септика, но вот некоторые неприятности отсутствие вентиляции канализации может принести, например, неприятный запах, распространяющийся по всему придомовому участку и за его пределы. Хотите избавиться от него? Тогда сделайте в доме фановую трубу и выпустите над крышей дома – в таком случае все зловония будут улетучиваться в атмосферу и рассеиваться по ветру.

Канализация в доме с фановой трубой

Как обойтись без фановой трубы

Монтаж фановой трубы предполагает ее выход в индивидуальных и многоквартирных жилых домах через крышу, если данное условие в коммунальном строительстве легко выполнимо, то в частном секторе с реализацией этого плана возникают большие сложности, сулящие к тому же немалые финансовые расходы. Так как стояк и фановая труба в частном доме проходят через все помещения и на чердак сквозь крышу, они будут портить эстетичный вид комнат, отнимать лишнюю площадь, создавать неудобства при пользовании жильем.

Поэтому рационально использовать в этом случае систему канализации монтажа без вытяжки через крышу, и она существует в виде вакуумного клапана. Устройство помещают на верхнюю точку канализационного стояка, оно работает по следующему принципу.

При отсутствии слива в канализацию уплотнительная прокладка герметично перекрывает проходной канал, препятствуя поступлению зловонного воздуха из стояка в помещение. Как только происходит спуск воды, эластичная диафрагма внутри вакуумного клапана втягивается за счет разряжения, открывая тем самым доступ наружного воздуха в стояк. Давление внутри трубопровода уравнивается и благодаря этому не происходит срыв гидрозатворов.

Благодаря использованию вакуумного клапана, канализация без фановой трубы при той же эффективности работы приносит потребителю ряд существенных преимуществ с конструктивной и финансовой точки зрения.

Рис. 10 Внешний вид и принцип работы вакуумного клапана

Фановая 110 мм труба канализации является важной составной частью всей системы, обеспечивающей соединение стояка с вентиляционным отводом. Благодаря наличию гофры и мягкого уплотнителя она позволяет герметично стыковать патрубки стояковых и вентиляционных труб, находящиеся друг от друга на значительных расстояниях или в положении несоосности
