Как сделать вентиляцию в выгребной яме?

Варианты обустройства вентиляции

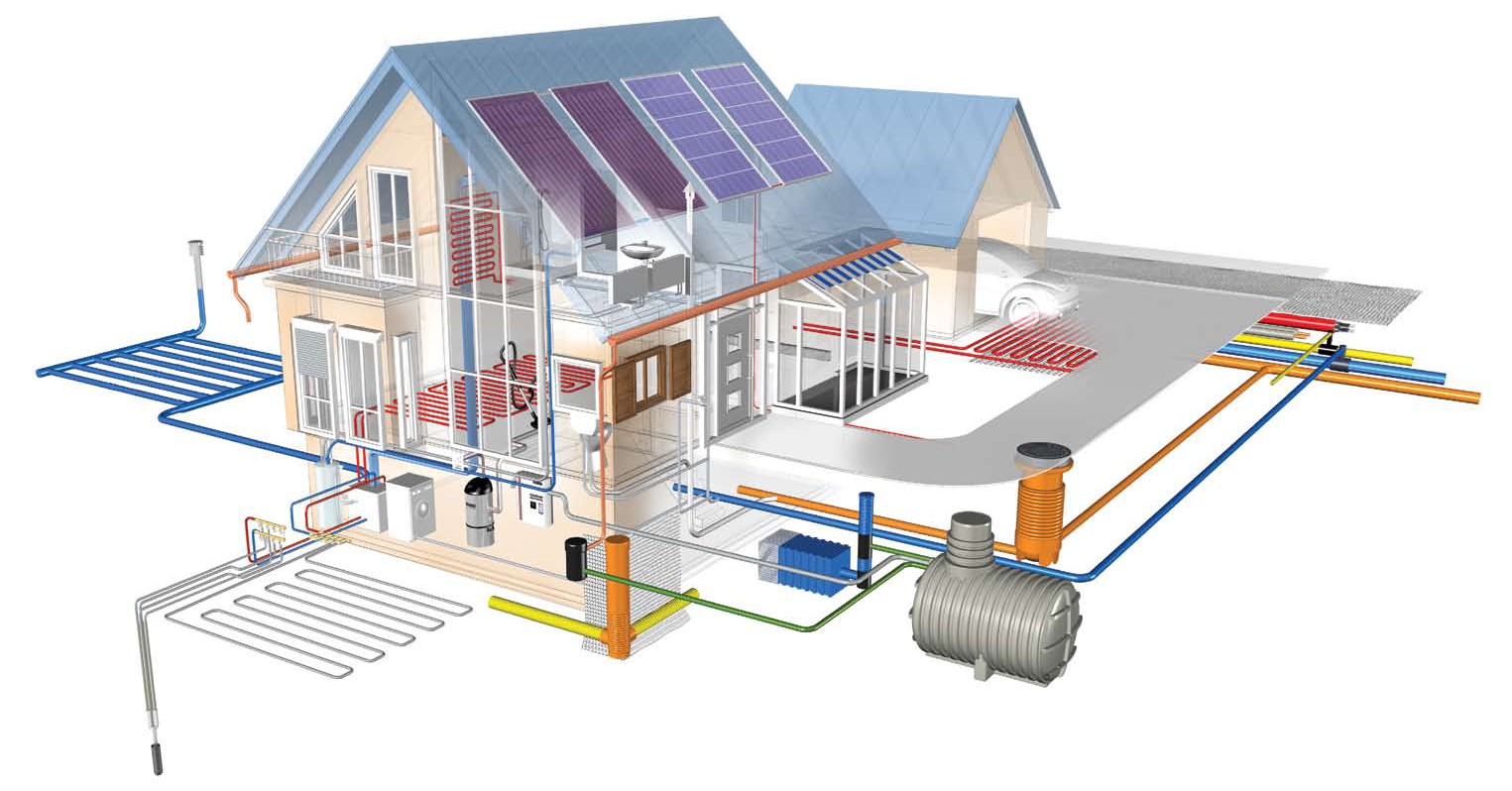

Вентиляция канализации в
частном доме должна обустраиваться вне зависимости от того, сколько
этажей и приборов сантехники в здании. В этом вопросе важным правилом является
разработка схемы.

Провести вентиляцию можно двумя способами:

• Применить в работе фановые трубы;
• Использовать вакуумные клапаны.

Определение основных деталей должно начинаться с понимания того,
что действующие правила строительства содержат несколько условий, которые
указывают на использование в работе только фановых труб. К указанным условиям
относятся:

• Количество этажей в здании от двух и большее, при этом точки слива будут размещаться выше первого этажа.
• Параметр внутренней окружности труб стояка превышает 50 сантиметров.

Помимо уже указанных преимуществ, вентиляция канализации из
фановых труб поспособствует нормальному функционированию сточной системы, так
как в таком устройстве пересыхание сифона представляет меньшую опасность.

Ситуация с пропаданием воды встречается часто. Особенно в загородных домах, где сантехника используется по назначению несколько месяцев в году. В таком случае гидрозатвор пересыхает. Вентиляционная отдушина канализации помогает тёплому воздуху подниматься вверх и выходит через трубу. Когда сифон пересыхает и перестаёт выполнять работу по недопущению распространения в помещении аромата, а в системе не обустроена вентиляция канализационного стояка, то запах очень быстро распространиться по дому.

Сифон или вентиляция – что лучше

Каждая обустраиваемая вытяжка для канализации требует создания в частном доме отдельного вентиляционного канала специально для сливов. Далеко не каждый человек желает заниматься этим и уверенно принимает мысль, что дорогой сифон лучше. Ведь его установка намного проще, даже если стоимость устройства выше, чем создание канализационного вентканала.

Поэтому нередко «вдруг» обнаруживается целый ворох проблем, связанных с регулярным появлением неприятных запахов из раковины и ванны, «рокотом» воды в трубах при каждом нажатии на кнопку бачка унитаза.

Причина этих неприятностей кроется как раз в особенностях работы сифона. Стандартное устройство представляет собой самый обычный гидрозатвор в виде гнутой трубы. Изгиб заполняется водой, предотвращая выход газов из канализации внутрь помещения.

Во время слива воды ее излишки уходят дальше по трубам, а водяной клапан сохраняет конструктивно заданное количество. Но это становится возможным только при условии грамотно спроектированной системы канализационных труб.

Основной причиной появления звуков и неприятных запахов из канализации является нарушение работы сифона. Водяной «затвор» не достигает необходимого уровня, бывает, что вода вообще почти полностью уходит дальше по системе. Источником проблем в этом случае является разница давления системы сливов.

Как установить принудительную вентиляцию выгребной ямы

Часто такая конструкция септика доставляет массу неприятных моментов владельцам жилья. Избавиться от неприятных запахов можно с помощью дополнительного устройства принудительной вентиляции. Для полноценной и эффективной работы необходимо надежно герметизировать крышку выгребной ямы, а на выходную трубу установить вентиляционный механизм. Тогда отвод можно удалять на расстояние достаточное, чтобы неприятные запахи не мешали жильцам. С задачей справится даже небольшой экономичный вентилятор, создающий принудительную тягу в трубопроводе. Включать его можно по мере надобности, когда система очистки активно выделяет неприятные запахи.

Вентиляция септика — устройство, значение и виды

Для начала давайте разберемся: что же такое септик? Септик или септический танк – это большая емкость, предназначенная для скопления биологических отходов, образующихся в процессе жизнедеятельности и их хранения. Понятно, что при таком назначении настоящей проблемой может стать вентиляция септика.

При слишком долгом хранении его содержимого начинает появляться неприятный запах. Этот запах может проникнуть в ванную комнату или туалет – довольно-таки сомнительное удовольствие. Для того чтобы избежать подобных неприятностей, были созданы различные способы надежной прочистки воздуха в септическом танке.

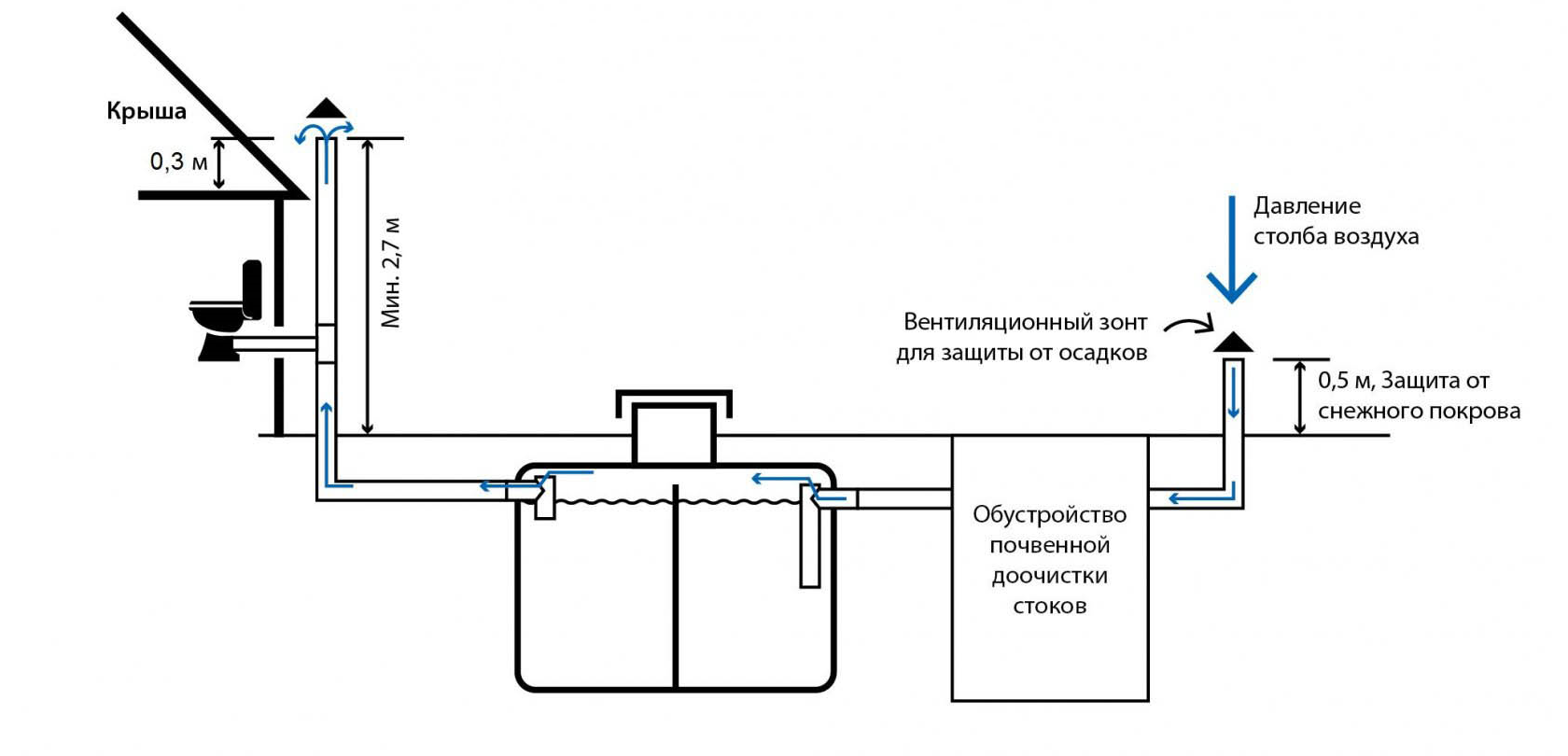

Схема вентиляции канализации в частном доме

Нет вентиляционного канала для канализации в частном доме? Схема такого приспособления не настолько сложна, чтобы его установка вызвала большие затраты. Вентиляцию очистного сооружения можно устроить следующим образом. Простейшей системой вентилирования является такая:

• Один из вентиляционных стояков устанавливается в начальной точке системы.
• Вторым стояком венчается последняя из секций очистительной системы – фильтрующий колодец.
• Путем вентиляционных стояков воздух поступает внутрь септика.
• Перерабатывающая активность в септическом танке вызывает выделение необходимого количества тепла. Благодаря этому воздух, поступивший ранее, начинает движение в сторону фанового стояка.
• В результате обеспечивается полноценный отвод всех газов, которые из-за процессов разложения органических веществ образуются и накапливаются в септике.

Конечно же, даже простые системы вентиляции септика нуждаются в регулярном обслуживании. В эту категорию входит и их своевременная вентиляция. Поначалу у большинства хозяев частных домов возникает желание доверить такую деятельность команде специалистов. Причин несколько: подобную работу приятной не назовешь, да и не хочется что-то нарушить, создав, таким образом, еще один ворох проблем, которых не было первоначально.

Но, в конце концов, такие идеи часто упираются в вопрос денежных средств

Даже при том, что профессионалы могут выполнить работу быстро, тщательно и с должным вниманием, не все готовы расстаться с довольно приличной суммой денег

Означает ли это, что владельцы домов готовы самолично вносить изменения в септик? Да. Естественно, недостаток профессиональных знаний сказывается на результате.

Хороший септик на порядок сложнее обычной выгребной ямы, поэтому при его организации следует учитывать несколько простых вещей:

Наличие страхующего. Дело в том, что в одиночку работать с септиком строго запрещено. Хотя бы один, а лучше и больше человек должно стоять на подстраховке. Из-за высоких концентраций углекислого газа и метана работающий может потерять сознание. По этой причине заниматься септиком в одиночку чрезвычайно опасно. Если же хоть кто-то сможет оказать первую помощь, о жизни можно не беспокоиться. Страховочные ремни. Другой распространенной опасностью этого рода деятельности является вероятность падения. Неудачное падение даже с совсем малой, казалось бы, высоты, может быть чревато сильными повреждениями. Поэтому страховочные ремни обязательно должны держать человека, работающего над септиком. Никакого огня! Как уже было сказано выше, в септическом танке скапливается метан. Этот газ не только опасен для организма, но и чрезвычайно легко воспламеняется

Поэтому курить или разжигать открытый огонь неподалеку от септика категорически нельзя – это важное правило противопожарной системы

Правильная вентиляция септического танка

Итак, мы узнали, что есть несколько уровней очистки воздуха в септических танках. Вентиляция септика с разными системами отличается. В танках со всего одним уровнем очистки только одной разновидности бактерий. Если им необходим кислород, то нужно озаботиться его постоянной подаче. Если же дело обстоит наоборот, то нужно не забывать откачивать метан (который, как уже известно, может нанести вред здоровью и собственности).

В танках с несколькими уровнями фильтрации системы всегда сложнее, и требуется поддерживать ее в рабочем состоянии. Кислород подается в каждую часть, и для всего этого требуется расчет мощности. А если речь идет о самой многоэтапной системе, где имеется поле фильтрации (несколько слоев песка и щебня, в эту почву поступает обработанная вода), то все еще сложнее. Поэтому нужно знать устройство своего септического танка и всегда следить за его правильной работой.

Рекомендуем ознакомиться:  Щит управления вентиляцией

Установка трубы по внешней стене здания и на крышу

Желательно, чтобы это была фронтонная стена. Перед тем как войти в санузел или в помещение, особенно если до самого сантехнического прибора еще несколько метров от внешней стены, нужно протянуть по наружной стене дополнительный воздуховод, который также выводится над кровлей. Данная мера обеспечит лучшую циркуляцию внутри системы.

Когда канализация внутри дома собрана в самой верхней точке, после сантехнического прибора в трубопровод монтируется тройник раструбом вверх. Затем в него вставляют трубу того же диаметра и выводят ее через перекрытие на крышу. Если на пути следования встречаются различные препятствия (стропила, дымоходы и др.), их придется обойти, не меняя угол наклона при помощи отводов.

Изделия из магазина зачастую не подходят по размеру. Придется распилить болгаркой, а затем снять фаску на конце, чтобы облегчить соединение раструба следующего куска.

На самой крыше выход шахты должен выступать над кровлей минимум 50 сантиметров. Затем на ее конец надевают оголовник, который будет препятствовать попаданию внутрь влаги и снега.

На протяжении всей внешней вентиляции нужно установить ревизионные фитинги, которые имеют вид стандартного тройника с раструбом и смотровым окошком с крышкой. Данная деталь необходима для решения задач по диагностике внутреннего состояния магистрали и выполнения профилактических работ. В случае возникновения затора или попадания инородного тела, через такой узел можно точно определить засоренный участок и устранить его.

Обратный клапан для канализации внутренней и внешней

Обратный клапан для фановых труб

В случае засорения канализации, пока хозяин думает, как прочистить засор, скопившиеся фекалии могут вернуться в дом.

Во избежание подобной ситуации на фановую трубу в обязательном порядке устанавливают обратный клапан:

• Обратный цилиндрический клапан с крышкой вставляется в отводящую трубу сразу после установки унитаза;
• При сливе воды крышка открывается, после чего закрывается при помощи пружины из нержавеющей стали. Благодаря такой конструкции крышка не может быть открыта снаружи пытающимися попасть обратно фекальными массами;
• Герметичность соединения клапана с трубами достигается путем использования резиновых колец;
• Срок службы обратного клапана достигает нескольких десятилетий.

Инструкция по монтажу

Монтаж фановой трубы

Разобравшись, для чего нужна труба фановая, следует подробнее рассмотреть и основные этапы ее монтажа:

Первым делом при замене труб в квартире или частном доме демонтируют старую канализационную систему

На сегодняшний день чугунные изделия уже являются устаревшими, поэтому их следует заменить на фановые пластиковые трубы, соблюдая при этом осторожность. Демонтаж выполняют путем отключения стояка и последовательного отсоединения элементов конструкции

1. Новую фановую трубу начинают устанавливать с нижней точки жесткости, расположенной в магистральном стояке. В случае загородного дома монтаж начинают с места, где начинается его фундамент. В несущих конструкциях сверлят отверстия и устанавливают фановую трубу, закрепляя ее хомутами. После того, как будет установлена сантехника, к унитазу подводят фановый отвод.





















2. В ряде случаев гибкая фановая канализационная труба создает сложности при соединении с другими трубами. В таком случае уплотнительные кольца предварительно смазывают жидким мылом или силиконом, облегчая их вхождение.

1. Устанавливая фановую трубу, следует использовать только металлические хомуты, обеспечивающие надежность и прочность конструкции, а также позволяющие выбрать отклонения от линий разметки, которые могут возникнуть в процессе сборки трубы. Шпилька на стандартном хомуте из металла обладает удобной винтовой структурой, позволяющей точно регулировать соединяемые элементы.
2. Шумоизоляция фановой трубы выполняется при помощи монтажной пены или минеральной плиты.

Ремонт фановых труб

Замена фановых труб

Выполняя ремонт фановой трубы, следует учитывать следующие нюансы:

• Диаметр трубы должен быть большим или равным диаметру того стояка, на который производится установка;
• Окончание трубы располагают так, чтобы обеспечить удаление ветром неприятного запаха;
• Трубу прокладывают в теплых помещениях, а заканчивают – в холодной зоне (кроме чердака), поскольку разность температур создает необходимые перепады давления в разных участках трубы, а вывод трубы на чердак приведет к скоплению там неприятного запаха, который затем проникнет в жилые помещения;
• Дизайн дома непосредственно связан с фановыми трубами, особенно при наличии нескольких стояков и, соответственно, нескольких фановых труб, что особенно заметно на крыше и на мансардном этаже.

Вакуумные клапаны

Фановую трубу ремонтируют путем непосредственного присоединения к одному стояку канализации, в то время как на остальных стояках устанавливают вакуумные клапаны, представляющие собой оснащенные пружинами уплотнители из резины. Работающая канализация создает разрежение в таком клапане, в результате чего он открывается всасывая воздух из помещения в себя. После выравнивания давления в стояке пружина запирает клапан, препятствуя выходу наружу неприятного запаха.

После прочтения данной статьи Вам должно стать понятно,что такое фановая труба, препятствующая проникновению неприятных запахов в помещение санузла, а оттуда – и в другие помещения

Причем важно не просто установить фановую трубу, а желательно заменить имеющуюся чугунную на пластиковую, обладающую изнутри большей гладкостью, не позволяющей отложениям приклеиваться к полости трубы изнутри, засоряя ее. Кроме того, использование пластиковых труб существенно упрощает сам процесс ремонта в санузле при замене труб в ванной и туалете

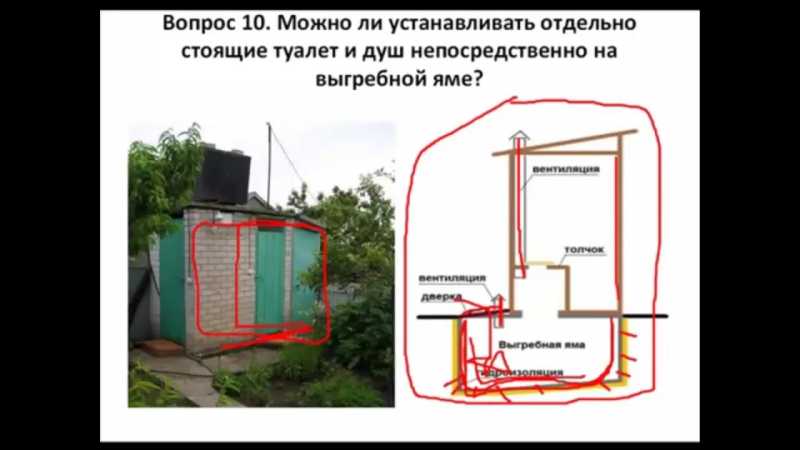

Особенности проектирования вентиляции сточной ямы

При самостоятельном выполнении работ первое, что следует рассчитать — это диаметр вентиляционной трубы и воздушного окна. По требованиям санитарных норм, воздухообмен при вентиляции сливной ямы должен происходить со скоростью не менее 80 м3/час. Обеспечить такой уровень можно при использовании труб диаметром 110 мм и более. Для подбора диаметра существуют специальные формулы, а для определения длины воздуховодов — таблицы. Все рассчитанные показатели нужно округлять в сторону большего значения.

Определяя высоту трубы для отвода газов из выгреба, следует принять во внимание несколько правил:

Высота воздуховода сточного резервуара должна совпадать по длине с фановой трубой

Если это условие нарушено из-за разного давления засасывающих потоков, запахи из емкости могут проникнуть в жилье.
При наличии печи в доме важно располагать дымоход и трубу вентиляции на одинаковом уровне. В противном случае дым может попадать в яму, препятствуя процессу брожения в ней отходов.
Если фановой трубы нет, воздуховод следует поднимать выше крыши не менее чем на 1 м

При монтаже нужно учитывать ветровые условия региона. Если штормы в нем наблюдаются часто, отвод надо дополнительно укрепить.

Вентиляция септика

Вариантов обустройства вентиляционной системы есть несколько, рассмотрим каждый из них.

Монтаж канализационной фановой трубы в частном доме

Вариант 1

Самый простой способ обеспечения вентиляции, при котором из септика выводится на поверхность труба небольшого диаметра (порядка 10-11 см) на высоту минимум в 70 см над поверхностью земли. Не лучший вариант, поскольку вокруг трубы будет постоянно витать неприятный запах, хотя это все же лучше, чем сомнительное удовольствие наслаждаться этим запахом в ванной или туалете.

А вот схема вентиляции трехкамерного устройства из ж/б колец.

Вентиляция септика

Вентиляционная труба в нем выводится лишь из последнего отсека, который выполняет функции доочистки и дренирования стоков и из которого в почву выводятся перфорированные трубы (их называют дренами). В первых двух камерах вентиляция не требуется.

Шаг 1. Конец каждой из дрен выводится на поверхность.

Шаг 2. Труба вентиляции поднимается примерно на 70 см над поверхностью.

Шаг 3. Устанавливаются защитные козырьки. Это будет выглядеть следующим образом.

Вентиляционные трубы ставятся через каждые 0,5 м дрены.

Если говорить о вентиляции фильтрационного колодца, то она такая же, как у камер септика.

Вентиляция септика из ж/б колец

Вариант 2

В этом случае для обустройства вентиляции потребуется пара поливинилхлоридных труб. Нижняя (диаметр 10 см) устанавливается в перекрытие очистной конструкции, причем верхний край трубы должен возвышаться на такую высоту, чтобы талые воды не проникли внутрь.

Вентиляция септика

Верхняя труба (ее диаметр обычно 5 см) помещается в отверстие нижней и выводится на требуемую высоту (в большинстве случаев на крышу дома). Это может быть:

• труба, зафиксированная на наружной стене дома;
• внутренний вентиляционный стояк, подключенный ко всем сантехническим приборам.

Самые распространенные вопросы

Нередко люди не могут решиться на установку вентиляции канализации. Причиной тому могут быть сомнения по поводу целесообразности, а также некоторые невыясненные моменты.

Вопрос первый: сможет ли вентиляция выполнять свои функции в летнее время, когда органика разлагается с особой интенсивностью?

Разумеется, сможет. Преимущественно благодаря тепло- и воздухообмену между септиком и окружающей средой ввиду разницы в температуре. Вода в канализации всегда будет теплее. Кроме того, это приводит и к разнице в давлении, из-за чего установка будет эффективно проветриваться.

Вопрос второй: почему через некоторое время после обустройства вентиляции в дом опять начали проникать неприятные запахи?

Вода в сифонах пересыхает, пропуская воздух, что может происходить, если канализацией долго не пользовались. Это можно устранить несколькими способами (каждый из них мы уже рассмотрели детально):

• установить вентиляционный клапан;
• прикрепить фановую трубу;
• поменять сифоны на большие.

Вопрос третий: если стояк не утеплить, будет ли он замерзать зимой?

Стоки, повторимся, всегда теплее воздуха снаружи, поэтому стояк в любом случае не замерзнет. Главное – регулярно пользоваться канализацией. Хотя в отдельных регионах стояк все же утепляют (если он находится снаружи), используя несколько большую трубу. Но этот вопрос нужно обсудить со специалистами.

нутренний стояк не нуждается в утеплении

Аэрация

Новейшие системы вывода нечистот, практически не требующие откачки и не позволяющие зловонным ароматам распространяться по дому, потребуют монтажа дополнительного оборудования, которое позволяет сделать полную очистку системы.

Многокамерные резервуары из железобетонных колец оборудуются для этого специальными аэраторными приспособлениями. Аэрация емкости и наличие нормальной вентиляционной системы позволяет получить из нечистот чистую, легко впитываемую воду, которая отличается минимальным заиливанием. Ее можно использовать в качестве хорошего удобрения на приусадебных участках.

Аэраторный отсек, которому потребуется электричество для работы компрессора, монтируется в системах глубокой очистки. Такая система очищения нечистот позволяет удалить из них практически все вредные вещества. Имеющаяся в частном доме вентсистема для организации воздушного обмена в очистных резервуарах позволяет эффективно применять биохимическое преобразование сточных вод до почти безопасных составляющих. При этом их утилизацию можно производить на придомовой территории.

Монтаж выгребной ямы своими руками

Самостоятельно она делается в три шага:

Выбор места под септик в соответствии с нормами санитарии и удобством обслуживания.

Расчет необходимого объема накопителя и выкопка для него котлована.

Укладка колец, утепление и оборудование вентиляции.

Устройство выгребной ямы предельно просто – это несколько поставленных друг на друга ж/б колец. Единственная проблема с их монтажом заключается в необходимости заказывать кран. Вручную передвинуть и установить тяжелые ЖБИ не реально.

Для земляных работ привлекаем технику

В зависимости от залегания грунтовых вод копаем до необходимой глубины

Подбирая место, необходимо удалить ее от плодовых деревьев, коттеджа и грядок минимум на 5 метров. При этом от источников питьевой воды она должна отстоять на 30–50 метров. Производить установку канализационной емкости к этим объектам ближе запрещено санитарными нормативами.

При расчете внутреннего объема сточной ямы из бетонных колец следует исходить из того, что каждый человек при постоянном проживании в доме стоков “создает” 150–200 литров/сутки. При трех проживающих в коттедже по минимуму емкость должна быть 2 куба. А лучше ее объем довести до 6–8 кубометров. Если она выполняется герметичной, этого будет хватать приблизительно на две недели заполнения.

Опускаем первое кольцо

Если установка проходит слажено, то можно успевать промазывать раствором кольцо до его опускания

Каждое армированное железобетонное кольцо имеет четкие размеры, которые указаны в заводском ценнике. Обычно это ширина в 1 или 1.5 метра и высота в 0.5, 0.89 либо 1 метр. При знании требуемой кубатуры емкости рассчитать необходимое количество бетонных изделий несложно.

Если выгребная яма из готовых ЖБИ строится по схеме с герметичным дном, то под кольца требуется положить днище соответствующего размера. Оно может быть заводским либо залитым на месте из бетона. При первом варианте весь септик собирается, как фундамент из ФБС путем сборки отдельных элементов заводской готовности в общее сооружение. Все выполняется быстро и просто.

Если выгреб делается с грунтовым фильтром, то вместо бетонного днища в нем придется насыпать тремя слоями песок, щебень мелкой фракции и крупнофракционную щебенку. Общая высота этой “подушки” должна быть в пределах 0,5–1 м.

Щели между ЖБИ герметизируются обычным раствором из цемента и песка в отношении 1:4. Внутри она битумом или чем-то подобным не обмазывается. Содержащиеся в них вещества губительны для микроорганизмов, живущих в выгребе и перерабатывающих органику. А вот снаружи бетон лучше полностью покрыть битумной мастикой.

Промазываем раствор между кольцами

Корректируем руками установку колец друг на друга

Верх ямы закрывается железобетонной плитой с отверстием под смотровую крышку с горловиной. Если дом стоит в регионе с сильными морозами, то ее дополнительно придется утеплить пенопластом. Но обычно хватает полуметрового слоя земли в качестве теплоизолятора.

На последнее кольцо устанавливаем люк

Использовать здесь что-либо более сложное, например, дорогостоящие термопанели с клинкерной плиткой или иные аналоги не стоит. Вообще при декорировании септика сверху надо помнить, что к нему еще постоянно будет подъезжать ассенизаторская машина. А приехавшие рабочие особо церемониться с этим декором точно не станут.
