Гидрозатвор

Особенности выбора гидрозатвора

Для выбора устройства, полностью соответствующего сантехнике, необходимо учесть ряд факторов, среди которых:

• размеры устройства в сборе;
• тип сифона;
• материал, из которого изготовлены трубы и крепеж;
• количество сливов или дополнительных подключений;
• защита от возникновения засоров;
• диаметр входного отверстия и выпуска;
• наличие или отсутствие перелива.

Предположим, для мойки в кухне наиболее подходящий вариант – бутылочная модель, которая задерживает частицы пищи. Можно применит и коленное устройство, но тогда все отходы будут поступать в канализационную трубу, и со временем возникает риск образования засора.

Как для раковин, так и для ванны более эффективными считаются модели с переливом, препятствующие затоплению помещений. Рекомендуемый материал – полипропилен, но для отделки наружных частей лучше покупать модели с хромированными деталями

Если в проекте установка мойки или умывальника с двумя раковинами, пригодится прибор с двумя точками слива. Принцип работы его такой же, отличие только в конструкции.

Перед покупкой обязательно измерьте величину пространства, где будет производиться установка. Бывает так, что сифон просто не помещается в отведенном месте (особенно это касается тесного промежутка между ванной и полом). Если вы правильно выберете гидрозатвор, проблем с его монтажом и ремонтом будет намного меньше.

Для устройства водяного затвора используют два основных метода.

В первом случае трубопровод изгибают или устанавливают отдельный элемент, придавая ему U-образную форму — здесь гидрозатвором служит вода, собирающаяся в нижней части колена. При другом способе сливной патрубок сантехнических устройств опускают в глубокий стакан, имеющий боковое ответвление — в этом случае гидрозатвором является водяной столб, собранный в нижней части стаканного корпуса.

При сливе воды из сантехнических приборов водяная пробка всегда обновляется — таким образом, в гидрозатворе не наблюдается долговременный застой воды, приводящий к появлению заплесневелых запахов.

При выборе подходящей модели дополнительно руководствуются следующими соображениями:

• Ни в одной ситуации не следует устанавливать гофрированный гидрозатвор на кухне несмотря на удобство подключения — на его стенках всегда будет скапливаться грязь, препятствующая стоку. Это приведет к необходимости частых прочисток канализации, трате финансовых средств на покупку различных химических препаратов или сантехнического троса для проведения очистных работ, цена которых намного превышает разницу в стоимости между дешевой гофрой и обычным сифоном.
• Перед покупкой сифонов под ванну следует быть особенно внимательным — не каждая модель подойдет для установки под чашу по своим вертикальным размерам. Поэтому следует предварительно замерить расстояние от слива до пола, а после этого уже подбирать нужную модификацию. Это относится и к выбору душевых сифонов, если они не входят в комплектацию.
• Когда в системе часто срывает гидрозатвор (ситуация может возникнуть в многоквартирном или частном доме, если канализационный стояк забит сверху) приобретают кухонный сифон со встроенным вакуумным клапаном.

Рис. 12 Сифоны для душевых кабин и трапы – цены

Как использовать

Гидрозатвор для вина помещают в подготовленное отверстие на крышке, которая будет закрывать емкость с брагой, затем заполняется водой до необходимой отметки. Прибор обеспечит полную герметичность бродильной емкости.

Кроме того, он выполняет функцию индикатора активности процесса брожения. Интенсивность образования пузырьков позволит определить степень готовности продукта. Пока они выделяются, процесс созревания продолжается. Как только их появление прекратилось, можно приступать к перегонке браги.

Если пользуетесь гидрозатвором из резиновой перчатки, проколоть ее необходимо правильно. Количество проколов будет зависеть от объема сусла. Для емкости 1-2 л хватит одного отверстия, от 3 до 20 л – двух. Для тары с объемом более 20 л понадобится не менее 5 отверстий. Они не принесут вреда готовому продукту, поскольку объем воздуха, поступающего сквозь них, минимален.

Ежедневно следует проверять целостность перчатки. Нередки случаи, когда она слетает или рвется. Случается, что ее затягивает внутрь. Это говорит о том, что емкость не была герметично закрыта и в брагу попали посторонние примеси.

Как устроен гидрозатвор

Любой гидрозатвор представляет собой конструкцию, в которой постоянно находится некоторое количество водопроводной воды, надежно преграждающей путь запахам из канализационных труб. Используемые в быту затворы — это, как уже было сказано, конструкции разного типа. Это двухоборотный (трубчатый или гофрированный), сухой и бутылочный гидрозатворы, которые могут использоваться совместно с ваннами, раковинами для мойки посуды, вполне возможно их использование и для подключения душевного уголка или кабинки. При установке унитазов беспокоиться об отдельном водяном замке не имеет смысла, поскольку он уже предусмотрен конструкцией этого сантехизделия.

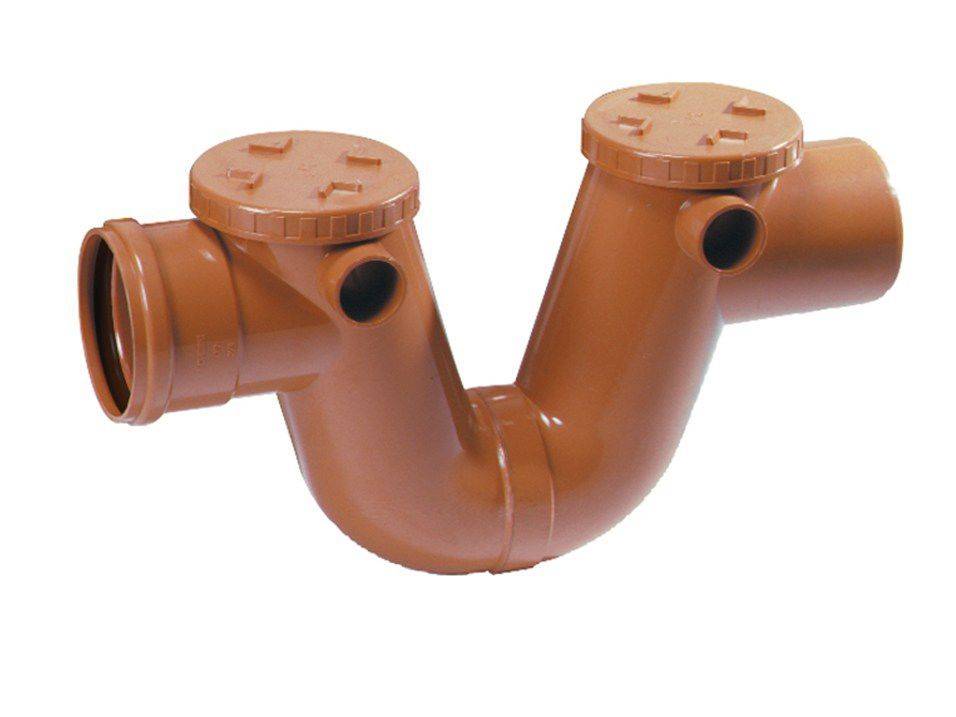

Гидрозатворы могут иметь различные модификации. Например, в домах старой постройки можно до сих пор встретить сифоны, которые изготовлены из чугуна. Их устанавливали еще в советские времена под умывальниками и раковинами на кухне. Они тяжелы, неудобны в обслуживании, зато, что называется, «вечные». Сегодня же водяные замки изготавливаются главным образом из пластика, но нередко можно встретить изделия из нержавеющей стали и даже латуни. О классическом старом добром чугуна производители санитарно-технических изделий также не забыли.

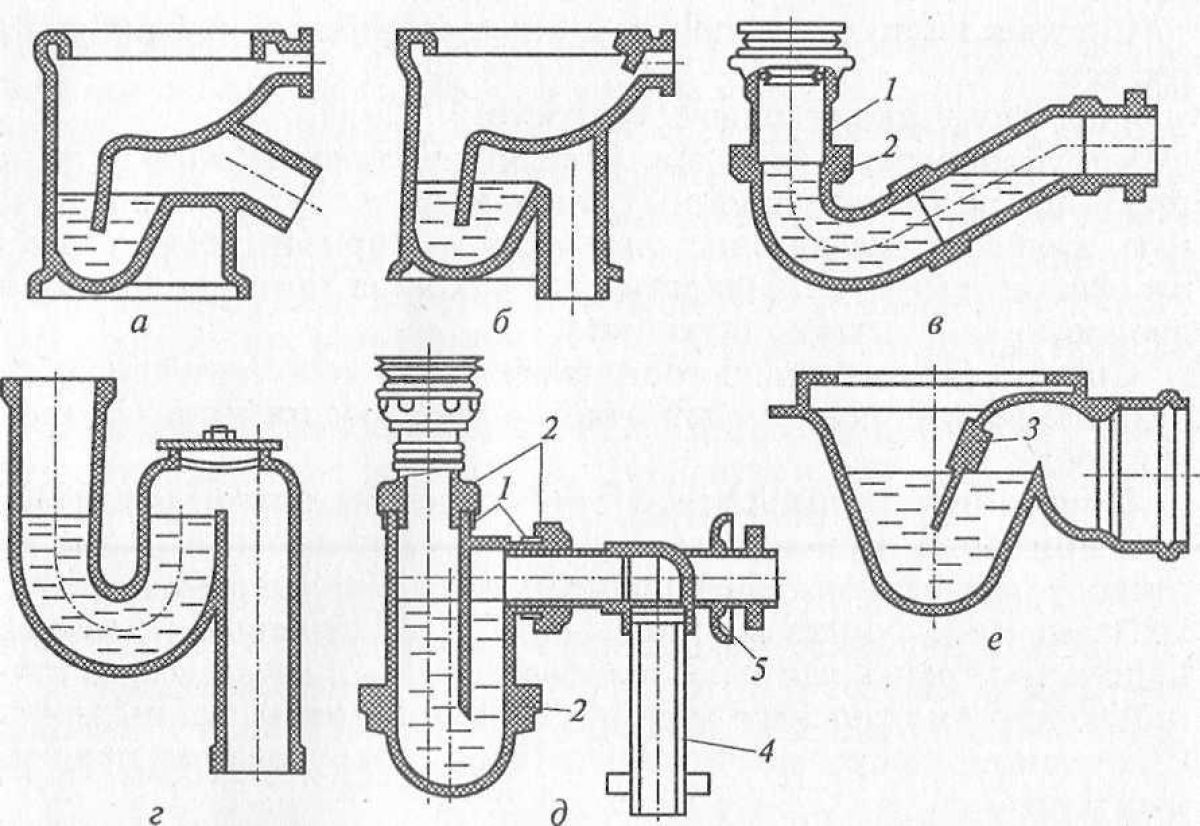

Виды гидрозатворов

Как уже было сказано выше, принцип работы гидрозатвора состоит в том, что в нем постоянно находится немного воды, надежно перекрывающей дорогу воздуху из канализационных труб в помещение. Появление неприятных запахов говорит о том, что произошла «разгерметизация» вследствие пересыхания водяного замка. Это происходит, если сантехникой долго не пользуются. Восстановить работу гидрозатвора можно просто вылив в раковину пару стаканов воды.

Описать принцип работы и устройство гидрозатвора проще всего на примере стандартного U-образного трубчатого сифона, водяная пробка в котором занимает часть трубы, находящуюся ниже уровня слива. Труба в таком сифоне остается надежно перекрытой всегда. По этому принципу, собственно говоря, устроены и все остальные типы гидрозатворов. Но нужно сказать, что сифон коленного типа или, как его еще называют, двухоборотный, занимает много места, а потому особой популярностью не пользуется.

Другой вид гидрозатвора, намного более популярный, представляет собой бутылочную конструкцию.

Сифон выполняется в виде нескольких гидравлически соединенных цилиндров, постоянно удерживающих нужное количество воды. В таких сифонах менее вероятен срыв, они легко разбираются, компактны а следовательно, проще в уходе. Кроме того, мелкие ценные вещи, случайно попавшие в такой сифон, остаются в нем и не теряются. Однако стоит отметить, что никаких регулировок в бутылочном сифоне не предусматривается.

Несколько менее популярными являются так называемые сухие гидрозатворы, представляющие собой сифоны, в которых грамотно объединены классический гидрозатвор и обратный клапан канализации. Такой сифон имеет достаточно сложное устройство и отличается хорошей эффективностью.

Как правильно установить гидрозатвор

Чтобы установить гидрозатвор под мойку или раковину с одним сливным отверстием, достаточно поставить решетку, присоединить сифон снизу и надежно закрепить его. Для мойки с двумя сливными отверстиями следует выбрать сифон, имеющий две сливные трубки. Присоединение двух раковин к одному сифону недопустимо.

Вот полезная статья о бесшумной канализации

При установке стиральной и посудомоечной машин требуется специальный сифон, имеющий дополнительный отвод, а под ванну устанавливают гидрозатвор с переливом. Чтобы вода при переполнении ванны не выливалась на пол, и устанавливается перелив.

Виды гидравлических затворов

Выделяют несколько основных разновидностей гидравлических затворов для канализации:

• бутылочные;
• коленные;
• двухоборотные;
• гофрированные.

Бутылочные гидрозатворы представляют собой наиболее распространенные устройства, устанавливаемые в кухонных сливных системах. Свое название они получили благодаря бутылочной форме контейнера из полипропилена, предназначенного для сбора пищевого мусора, располагающегося под сливной трубой. За счет такой конструкции гидрозатвор эффективно задерживает остатки пищи, сохраняя эксплуатационные качества канализации и устраняя неприятные запахи.

Коленные модификации напоминают по форме букву U или S. Эти гидрозатворы имеют два перегиба, на входе и на выходе. Они способны контролировать давление в трубах, поэтому оптимальными местами для их установки являются сливы ванны и унитаза. Выделяют простые по форме гидрозатворы из пластика и составные устройства, способные менять свое положение для точной регулировки объема воды. Последние фиксируются специальными гайками и накладными хомутами.

Двухоборотные гидрозатворы напоминают по конструкции коленные, однако имеют несколько более сложную конфигурацию. Сливная труба соединяется с выходом сантехнического прибора, а на ее стыке имеется решетка-фильтра, задерживающая волосы и прочие отходы. Ниже конструкция плавно переходит в колено, завершающееся соединением со второй трубой. Нижний элемент располагается под небольшим наклоном и упирается в сток. Устройства подходят для применения на промышленных предприятиях, которые отличаются большими по объему стоками с высоким давлением в трубах.

Гофрированные модели – компактные и гибкие устройства, подходящие для установки в малогабаритных помещениях. За счет своей пластичности гофра может размещаться в тех местах, где невозможно разместить конструкции других видов. Она способна поворачиваться под любым углом, а также сжиматься и растягиваться, подстраиваясь под окружающее пространство. Единственный минус устройства заключается в его ребристых стенках, в которых часто застревают мелкие частицы отходов.

Делаем сифон самостоятельно

• Отрезком пластиковой трубы копируем форму буквы U.
• Привариваем к верхней части водосточной трубы или крепим муфтами высотой в 6 см.
• Если вы строите дом, следует заранее предусмотреть монтаж сифона после фундамента, поскольку установка по напольному покрытию нежелательна. При таком решении придется открывать дорогу к трубе, ее резать и подгонять под диаметр муфт или разводить сварку.
• В отводную трубу наливаем воду, которая и создаст пробку, оградив от ненужных запахов.

Небольшая сантехническая деталь имеет многофункциональное значение. Во время эксплуатации следует соблюдать несколько условий — очищение от отходов и поддержание достаточного уровня воды. А чтобы ничто не омрачало приятную атмосферу дома — пользуемся сливом и избегаем засоров.

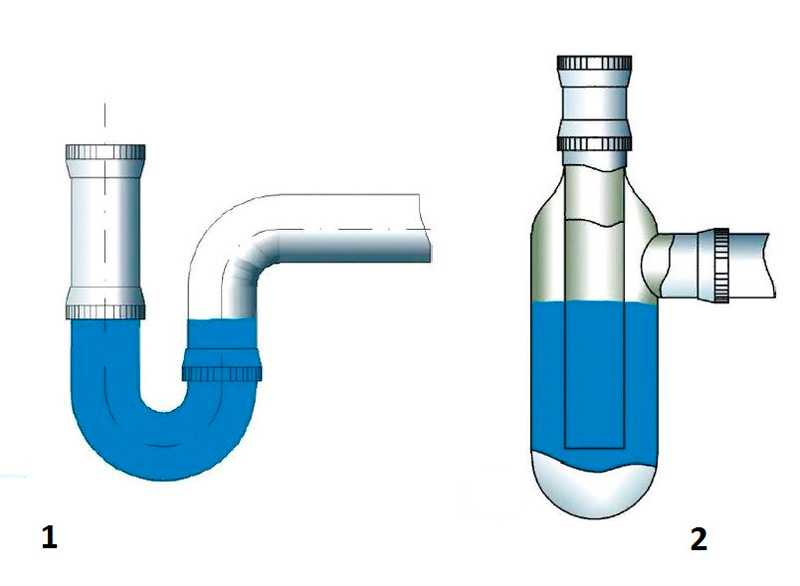

Виды сифонов

Гидрозатвор коленный

Сифон U- образной формы. Устанавливают в своем большинстве под ванну и унитаз. Изделия очень прочные, хорошо выдерживают высокое давление.

Гидрозатворы данного типа выпускаются в двух вариантах: литые и разборные.

Литые изделия при выходе из строя подлежат демонтажу и замене.

Сифон, состоящий из нескольких деталей, позволяет произвести ревизию, ремонт, при необходимости нарастить трубы.

Гидрозатвор оснащен на входе и выходе перегибами. Второй перегиб всегда делается ниже первого на 5 см.

Почистить сифон можно двумя способами:

• Сантехническим гибким тонким тросом
• Снять устройство и промыть.

Изделия из пропилена иногда оснащены дополнительным отводом для стиралки или посудомоечной машинки.

Сифон бутылочный

Это изделие знакомо любой хозяйке. Устанавливается под умывальниками и мойками на кухне.

Гидрозатвор собран таким образом, что задерживает крупные включения, в том числе и случайно попавшие в слив предметы.

Сифон в конструкции имеет чашу «бутылку» для сбора мусора, она легко откручивается и освобождается от содержимого.

Материал изготовления:

• Чугун
• Полипропилен
• Сталь
• Латунь
• Цветные металлы

Самым популярным материалом является полипропилен:

• Легкий монтаж и маленькая нагрузка на мойку или раковину
• Гладкие внутренние стенки не позволяют создаваться осадку
• Не подвержен коррозии
• Не гниет
• Долгий срок службы
• Изделия из данного материала не дорогие.

Двухоборотный затвор

Конструктивно более сложное устройство:

1. Пластиковый двухоборотный сифон.
2. Металлический двухоборотный сифон.

Так же изготавливаются затворы из чугуна, но из-за большого веса и сложного монтажа в быту практически не применяются, в основном устанавливаются на предприятиях.

Сифон более сложен в обслуживании, но надежнее от протечек, чем бутылочный.

Гофрированный гидрозатвор

Сифон состоит из гофрированной пластиковой трубы, изогнутый в форме буквы S. Закреплено соединение муфтами.

Благодаря своей гибкости, очень удобное изделие, ему легко придать нужную форму, размер и повернуть под требуемым углом.

Так же гофрированный гидрозатвор обладает существенным недостатком.

Внутренние стенки собирают в гофре жир, осадок и мелкие включения. Такое изделие придется часто чистить.

Сухой гидрозатвор

Изделие конструктивно отличается от стандартных сифонов.

Гидрозатвор оснащен обратным клапаном. Соответственно вода по нему может двигаться только в одном направлении. Запах из канализационной трубы так же, как и жидкость проникнуть в помещение не может.

Устанавливают «сухие» затворы на первых этажах, в местах, где нет активного пользования водой (душевая кабина, баня и т.п.).

Рекомендация. Сухой гидрозатвор не рекомендуется устанавливать на кухне, так, как такое изделие только увеличит вероятность засора.

Модификация сухого сифона:

• Мембранный. Перекрывает вход мембраной.
• Маятниковый. Срабатывает моментально, как только перестала течь вода.
• Поплавковый. Работает по принципу сливной системы унитаза.

Удобно изделие данного типа тем, что если долго не пользоваться водой, запах не побеспокоит, даже через большой промежуток времени.

Двойной сифон

В своем большинстве, изготавливается в виде бутылочного, с дополнительным ответвлением, для слива. Реже гофрированный.

Выпускается из полипропилена и металла. Более популярны пластиковые изделия.

Сравнение сухого затвора с гидравлическим: что лучше?

Сухие устройства в конструктивном плане имеют не слишком существенные отличия от гидравлической конструкции затвора.

Функционирование такого устройства напоминает стандартную систему «ниппель».

Тем не менее, важно помнить, что сухие затворы не нуждаются в постоянном поддержании определённого водяного уровня внутри системы, поэтому при достаточно редкой эксплуатации сантехнических приборов такой выбор будет самым оптимальным

Отличия сухих канализационных затворов от гидравлических (водных)

Для того, чтобы подключить к канализационной сети умывальник, ванну или другой сантехприбор, применяют разнообразные конфигурации сифонов. Принцип действия сухого затвора кардинально отличается от гидравлической модели. Водяной затвор для канализации выполняется в виде изогнутой трубки, которая наполнена водой. Именно вода  выполняет барьерную функцию и не даёт канализационным газам проникнуть в помещение.

Однако водяной тип приспособления обладает существенным недостатком — вода в U-образной трубе может испариться, что откроет путь канализационным газам. Таким образом, этот затвор нуждается в постоянном пополнении водой. Кроме этого, из-за особенностей конструкции такой сифон не подходит для устройства трапа душевых кабин или бань.

Сухое устройство в конструктивном плане существенно отличается от гидравлического. Функционирует такое устройство по системе «ниппель». Этот прибор выполняется в виде полимерной трубки, материалом для корпуса затвора чаще всего служит полипропилен (ПП). На концах такой трубы располагается резьба.

Сухой затвор не требует постоянного поддержания определенного уровня воды в системе

Внутреннее устройство сухих моделей подразумевает наличие специальной мембраны, которая выполняет функцию обратного клапана. Поэтому такой затвор (в отличие от гидравлического) осуществляет также и регуляторную работу — не даёт воде в системе двигаться в обратную сторону. Особенно это функция важна для сантехприборов, которые располагаются на нижних этажах многоэтажных зданий.

В отличие от водяного типа сухой затвор не нуждается в частых проверках и поддержании уровня воды в системе. Он более функционален и может работать как автономно, так и в связке с водяным приспособлением.

Сравнение с гидрозатвором

Сифоны с гидрозатвором являются традиционным решением, но в некоторых аспектах они уступают своим сухим аналогам. Функционируют устройства по-разному: в мокром затворе роль заслонки от запахов выполняет вода. Однако, вода может замерзнуть или испариться, в результате дорога в помещение для канализационных запахов будет открыта. Это существенный недостаток устройств, которым сухие затворы не обладают. Они работают по принципу «ниппель».

Внутри располагается заслонка, выполняющая функцию обратного клапана. В результате такой затвор выполняет и регуляторную работу, т.е. не дает сточным водам двигаться в обратном направлении. Сухой затвор более функционален, он может работать как автономно, так и в «паре» с гидравлическим. Сухие затворы более легки в установке и эксплуатации, компактны, долговечны.

Сухие гидрозатворы

Самый актуальный вопрос для бани со сливом в канализацию – это не столько выбор конструкции трапа, сколько прокладка самой линии. Любой готовый вариант трапа из магазина, в том числе и «сухой», содержит гидрозатвор с водяным столбом от 30 мм, так что при регулярном использовании бани никаких проблем с высыханием водяной пробки не возникнет. А тот, кто знает, что баня долго не будет в употреблении, может просто заглушить слив.

Для тех, кто хочет забыть и не вспоминать о высохшем сифоне, есть так называемые сухие трапы.

Существуют два типа сухого гидрозатвора.

Поплавковый тип

Лучше всего рассмотреть конкретный образец, например, австрийский HL 310 NPr.

Вертикальный слив. Верхний элемент подрезается до нужного размера от 12 до 70 мм и заделывается в стяжку.

Корпус из полиэтилена рассчитан на температуру сточной воды до 85 градусов. Порядок монтажа для разных случаев описывается в паспорте.

Поплавок, в случае высыхания воды, просто опускается и закрывает трубу. Высота водяного столба затвора 50 мм (соответствует городским нормам Австрии).

Принцип действия хорошо виден на картинке.

В рабочем положении вода поднимает и удерживает поплавок на одном уровне и система работает, как один из вариантов гидрозатвора. Если баня долгое время не используется, то вода из затвора испаряется, а поплавок закрывает сливное отверстие раньше, чем вода полностью испарится.

Народные умельцы придумали вариант, который может работать не хуже, чем фабричный. Главное отличие от этой схемы состоит в том, что такой поплавок в виде перевернутого стакана, закреплен так, чтобы его дно было выше сливного отверстия больше, чем на диаметр сливной трубы. А само отверстие закрывает легкий шарик диаметром больше сливного – он и выполняет роль поплавка.

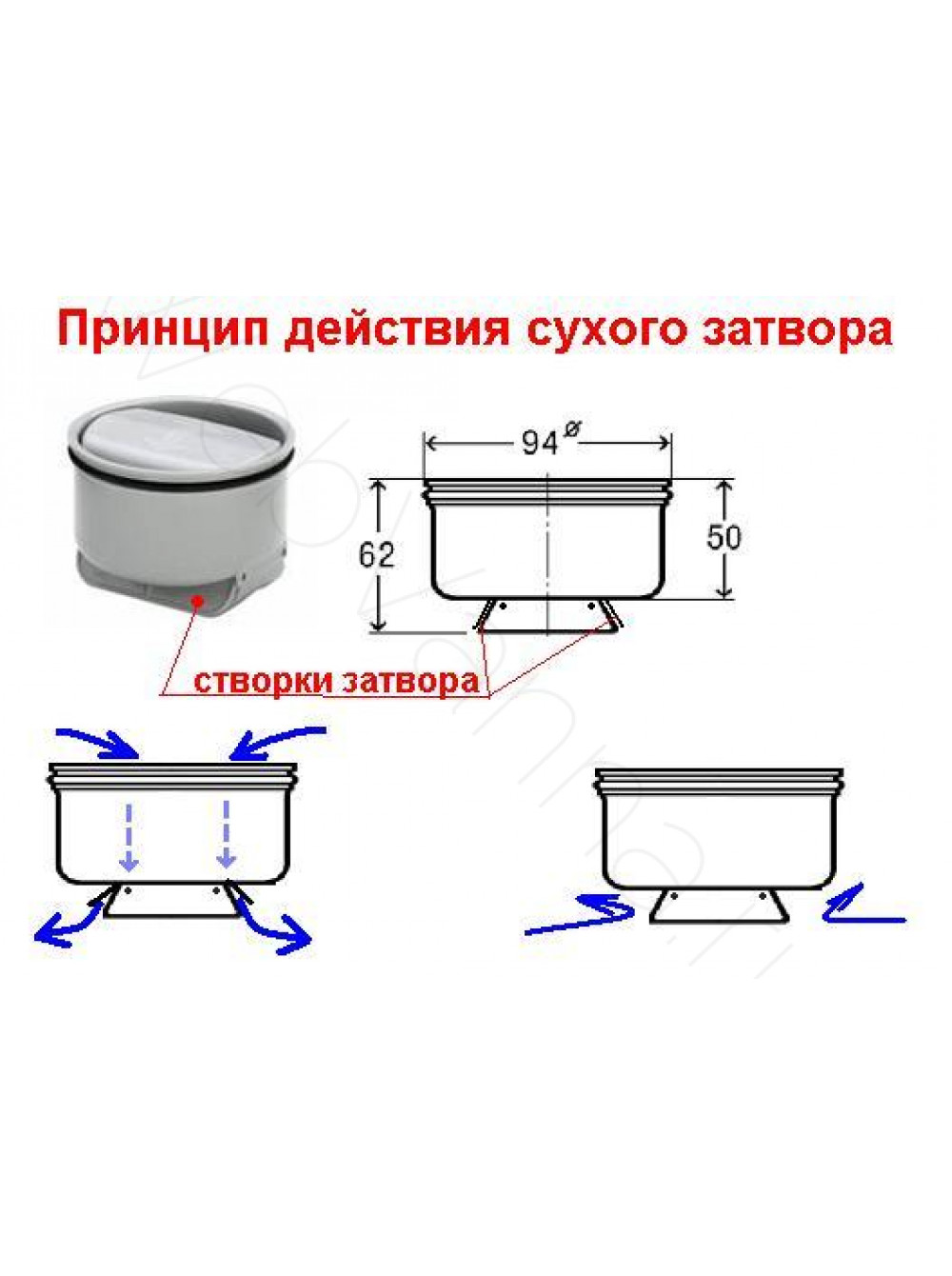

Маятниковый тип

На фото конкретный пример — сухой затвор для трапов 100 мм в горловине – Viega 583255.

Внизу, у затвора, видны две шторки, подвешенные под углом к вертикали – это и есть маятниковый затвор. Шторки закрыты благодаря своему собственному весу, а вода открывает их при сливе. Высота водяного столба гидрозатвора 32 мм – для загородной бани вполне достаточно. В самой Германии, которая заявлена как страна-производитель, при проектировании системы канализации в городских домах исходят из того, что сантехприборы в квартирах имеют высоту водяного столба гидрозатвора равную 50-60 мм, но не 32!

Если силу тяжести, которая закрывает шторки, заменить на силу пружинки, то получатся разные варианты пружинного типа сухих затворов, с более широкими возможностями.

Разумеется, все перечисленные затворы содержат в себе какой-либо вариант сифона.

Есть еще один вид сухих затворов, для которых придумывают порой слишком заумные названия типа клеточной памяти материала. Обычно они представляют собой чулок из сплющенной резины, который начинает пропускать воду под небольшим напором. Вряд ли это представляет интерес для загородной бани.

Умелые хозяева, даже при очень ограниченных средствах, могут легко воспроизвести, а, возможно, и усовершенствовать любой тип гидрозатвора.

Несколько полезных советов по монтажу

Перед сборкой и установкой сливного приспособления нужно проконтролировать уровень ванной, диаметр и положение сливного патрубка. Затем следует прочитать инструкцию, чтобы учесть все возможные нюансы.

При установке прибора на старую металлическую или современную акриловую ванну проверяют сливные отверстия. При обнаружении на них шероховатостей, их ликвидируют при помощи наждачной шкурки.

При шероховатом сливе, нельзя обеспечить плотность прилегания к ним сифона. Перед окончательной затяжкой прибора следует проверить правильность сборки, особенного внимания требуют прокладки. Часто они сдвигаются, поэтому лучше нанести на них специальный герметик.

Нормальную работу слива обеспечивает и правильный уклон трубы. Сливной трубопровод должен направляться непосредственно к коллектору. Если сифон оснащен несколькими подводами для разветвления слива в коллектор, но их не предполагают использовать, следует заглушить их специальной гайкой.

При покупке сифона важной его характеристикой является качество материала, а если это пластик, то здесь главное — толщина стенок и технология обработки. Чем плотнее стенки сливного приспособления, тем лучше он будет сопротивляться нагрузкам

На чугунном сливе недопустимо наличие трещин, даже замаскированных. В случае обнаружения таких дефектов он подлежит замене. Поверхность латунного сифона должна быть абсолютно гладкой, иначе его придется часто очищать.

Во избежание протечек, уплотнители на сливе меняют в среднем 1 раз в полгода, а те, что установлены между патрубками — каждые 3 месяца. Чтобы на стенках не откладывалась накипь, через каждые несколько месяцев желательно промывать прибор горячей водой с добавкой в виде лимонной кислоты.

Если для материала не противопоказаны химические очистители, то можно использовать «Мистер Мускул», «Ерш», «Флокс» и им подобные.

Помогла вам статья?

ДаНет

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Почему гидрозатвор нужен в бане

Независимо от размера бани важным моментом является организация отвода воды. Излишне скопившаяся вода может привести к разжижению грунта, вследствие чего начнут разрушаться конструкции сооружения – фундамент или стены. Важным элементом слива является гидрозатвор для бани, который устанавливается в случае организации водоотведения в систему канализации. Если этого не сделать, то неприятные запахи и газы будут проникать в помещение и не только доставлять дискомфорт, но и повысят опасность возникновения возгорания.

Теперь вы знаете, что такое гидрозатвор и почему необходимо его использовать на всех сантехнических приборах в доме

Важно правильно подобрать устройства для каждой конкретной ситуации. Кроме того, регулярные меры профилактики и прочистки системы увеличат срок эксплуатации водяного затвора

Инструкция по установке автоматического сифона

установить сантехническую пробку для бутылок под раковину кухонной мойки довольно просто, под ванной немного сложнее из-за неудобного расположения водосточной системы. Представляем инструкцию по установке автоматического сифона для ванной — усовершенствованного устройства, установку которого можно производить вручную.

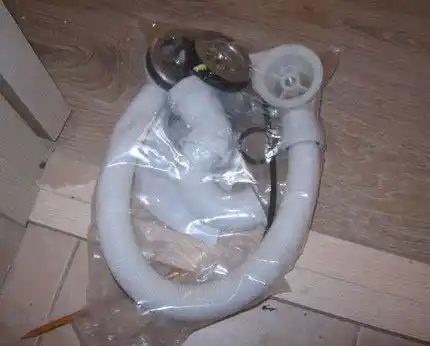

Полный комплект можно приобрести в ближайшем магазине сантехники. Состоит из трех значимых частей: 1 — гидрозатвор пластиковой конструкции + гофрированная труба; 2 — детали конструкции перелива; 3 — крепеж для дренажа

Сначала оборудуем переливное отверстие. Для этого берем поставляемую в комплекте эластичную прокладку и вставляем ее в отверстие в стенке ванны. Для более плотного прилегания можно использовать силиконовый герметик.
Закрепляем переливную конструкцию в отверстии, завернув хромированный элемент снаружи. В нем есть стержень, на котором будет держаться ягненок

Затем берем следующую деталь — барашка — и стараемся аккуратно закрепить на стержне болтом

Для этого потребуется небольшая отвертка с плоским лезвием, которая сможет пробить небольшое отверстие на боковой стороне крыла.
Ставим барашка на ножку, вставляем конец отвертки в боковое отверстие и, не прилагая особых усилий, но очень осторожно, затягиваем крепежный болт. Затем перейдите к основанию и возьмите фитинги, чтобы создать сливное отверстие.
Продеваем пластиковую деталь под ванну и вставляем торец с резиновой прокладкой в ​​отверстие

Сверху в получившееся отверстие поместите стандартную хромированную деталь с сеткой

Затем перейдите к основанию и возьмите фитинги, чтобы создать сливное отверстие.
Продеваем пластиковую деталь под ванну и вставляем торец с резиновой прокладкой в ​​отверстие. Сверху в получившееся отверстие поместите стандартную хромированную деталь с сеткой

Между креплениями находим длинный крепежный винт, отвечающий за крепление сифона, и прикручиваем его с верхней стороны, удерживая конструкцию снизу.
Сначала закручиваем винт вручную, затем затягиваем гаечным ключом, но очень осторожно, чтобы не порвать резьбу. После окончания проверим прочность установки. Осталось прикрутить элемент шлюза

Сначала надеваем резиновую прокладку на пластиковый выход выхлопа, затем вставляем коленный болт. Закручиваем внешнюю пластиковую гайку — конструкция готова

Осталось прикрутить элемент шлюза. Сначала надеваем резиновую прокладку на пластиковый выход выхлопа, затем вставляем коленный болт. Закручиваем внешнюю пластиковую гайку — конструкция готова.

Внешний вид установленного автоматического сифона. От сливного отверстия выходят две трубы: одна (гофрированная) — до переливного отверстия, вторая (изогнутая) — такого же гидрозатвора, что и колено

В завершение прикрепляем полипропиленовую трубу (прямую или гофрированную) к гидрозатвору, ведущему в канализационную трубу.

Тестируем систему: наливаем полную водяную баню и проверяем работу переливного и сливного отверстия. Мы ищем убытки. Если мы обнаружим утечку, затяните гайки плотнее и покройте стыки герметиком, но при условии, что их не нужно будет открывать в будущем для устранения засора.

Подробно с последовательностью работ и правилами установки сифона под ванну вы ознакомитесь со статьей, с содержанием которой рекомендуем ознакомиться.
