Как правильно установить терморегулятор на батарею

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

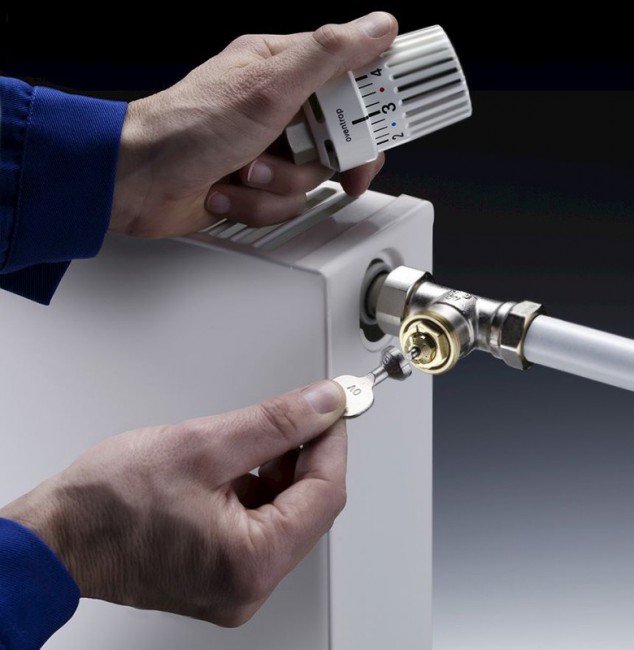

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
Ждут пока температура повысится на 5-6° по сравнению с исходной.
Поворачивают головку до упора вправо.
Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Виды терморегуляторов, чем отличаются

Встречаются изделия с покрытием и без такового. Используется хром и никель. Причем не всегда можно просто установить такой элементы системы с учетом внешних характеристик, когда важен дизайн. Первоочередной задачей является выбор конструкции терморегулятора.

Материал

из бронзы;

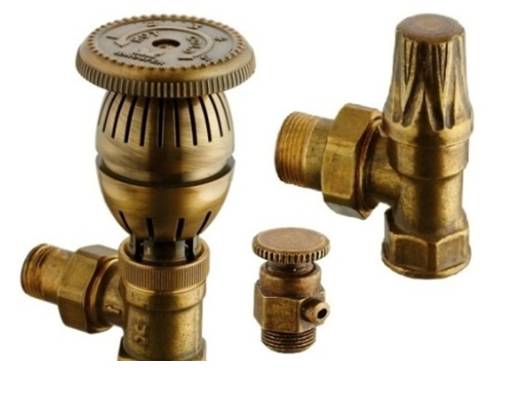

Термоголовки на радиаторы из бронзы

латунные;

Терморегулятор из латуни

стальные (нержавеющая сталь).

Термоголовка из нержавеющей стали

Каждый из вариантов имеет плюсы и минусы. Например, последний отличается прочностью, надежностью, стойкостью к коррозии. Преимуществом изделия считается химическая инертность – при контакте с разными веществами не теряет свойства. Найти в продаже такие терморегуляторы непросто, т. к. их цена достаточно высокая. Более доступные: бронзовые и латунные изделия. Их отличает наличие покрытия. По прочности уступают нержавеющей стали. Но отличаются хорошими свойствами: легко переносят воздействие умеренных нагрузок, служат долго. Состав сплава может быть разным, поэтому необходимо тщательно проверять характеристики клапана.

Конфигурация

Рассматривают варианты:

прямые терморегуляторы – отличаются классической формой, соединяют 2 участка системы отопления по прямой;
угловые – позволяют установить терморегулятор на участок сложной конфигурации;
в составе гарнитуры.

Прямая и угловая конфигурация терморегулятора

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Особенности настройки электронной термоголовки Danfoss

регулировка клапана и терморегулятора тепловой батареи

По умолчанию в термостате задана программа энергосбережения P 1. Можно выбрать программу, наиболее соответствующую образу жизни семьи:

Р 0 – постоянная температура 210 С круглые сутки.

Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 170 С.

Р 2 – расширенная энергосберегающая программа, которая температуру до 170 С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.

В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.

После выбора настроек их подтверждают нажатием нижней клавиши.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

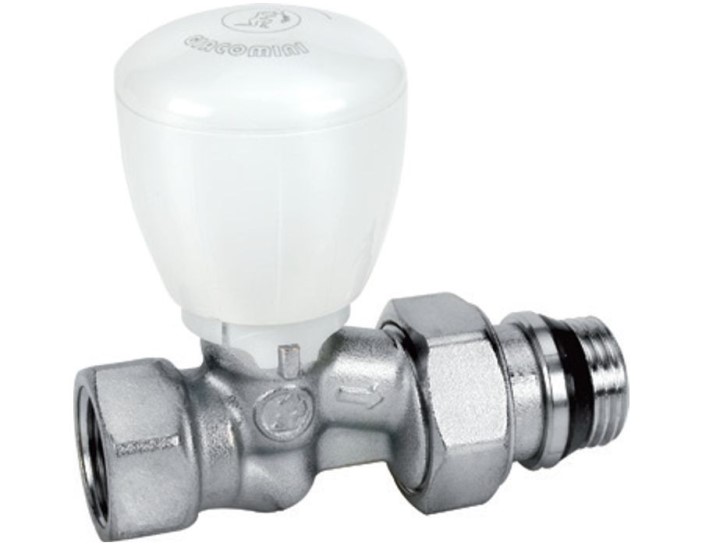

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

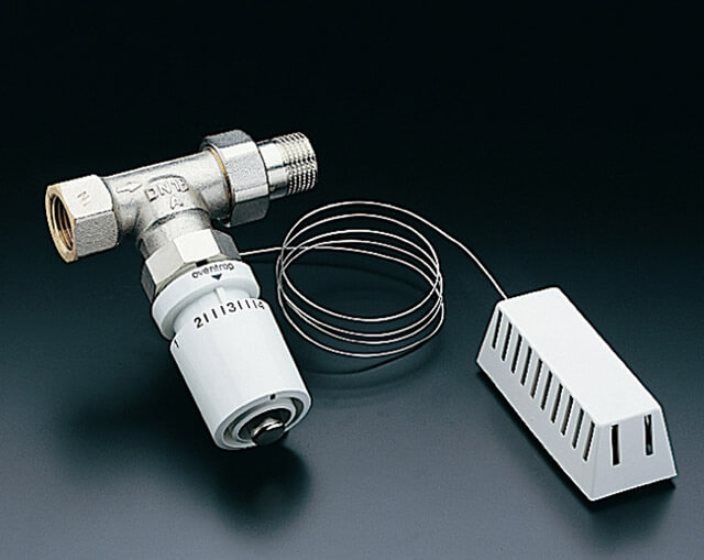

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

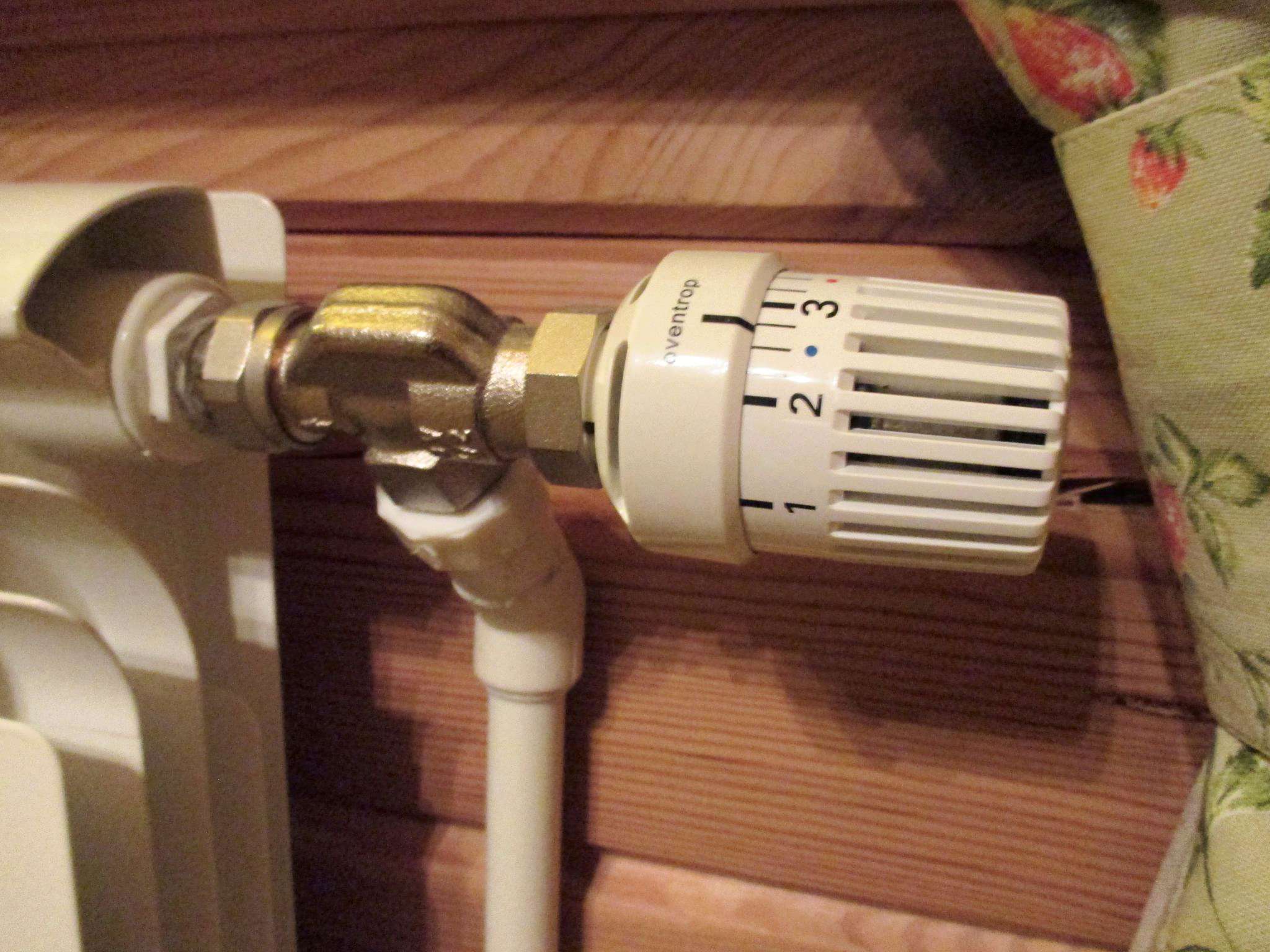

Термоголовка для радиаторов

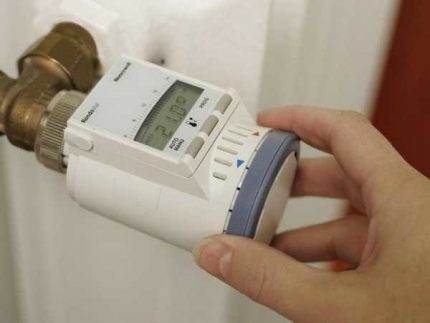

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Как работает термоголовка

Давайте разберемся в принципе работы термоголовки. Терморегулятор монтируется непосредственно на термостатический клапан, и действует в зависимости от изменений температурного режима воздуха.

При повышении температуры воздуха наполнитель термоголовки (жидкостный, газовый, газожидкостный или твердотельный) расширяется и через шток термоголовки давит на шток термоклапана, соответственно, поток теплоносителя уменьшается. При уменьшении температуры сильфон термоголовки уменьшается, потому воздействие на шток клапана слабеет, и теплоноситель начинает активнее поступать в радиатор.

В итоге вы получаете возможность не только настроить в помещении комфортную температуру, но и сэкономить примерно 15-20% энергии.

Советы по установке

Перед установкой термоголовки на радиатор отопления необходимо установить максимально значение температуры на ней. Установить термоголовку в удобном месте. Для корректной работы датчик термоголовки следует располагать на достаточном расстоянии от источников тепла: трубопровод, восходящие теплые потоки воздуха. Рекомендуется устанавливать головки в горизонтальном положении и предохранять от попадания прямых солнечных лучей. В случае невозможности оградить термоголовку от воздействия источника тепла, следует использовать термоголовку с выносным датчиком. Датчик рекомендуется располагать на расстоянии около 60 сантиметров от радиатора.

Принцип действия и классификация

Термостатические клапаны используются для регулировки температуры в системе отопления. Выполняется это с высокой точностью, устройство способно обнаруживать колебания величиной в 1 °С. Этот высокоточный элемент с выносным регулятором позволяет точно фиксировать обогрев помещения.

Устройство оснащено тремя основными элементами: датчиком, поршнем и клапаном. На этой основе оно способно открывать и закрывать поток воды. В первом случае, жидкость свободно протекает через клапан, повышая температуру в системе отопления. Если же она превысит заданный лимит, то поршень задействует клапан, блокирующий поток воды.

Термоклапан имеет множество классификаций, различающихся по некоторым факторам. Среди них классификации:

По типу систем отопления;
По термочувствительной среде;
По способу установки.

По первой классификации термочувствительные клапаны изготавливаются для однотрубных и двухтрубных систем. Их основное различие в том, что термоклапан для однотрубных систем отопления имеет увеличенную пропускную способность, что позволяет обеспечить достаточную эффективность по сравнению с двухтрубным вариантом.

Клапаны для разных типов систем не совместимы, поэтому игнорировать их тип при установке нельзя. Это приведет к некорректной работе систем отопления или же их поломке.

Далее идет разделение по термочувствительной среде. Клапан оснащен датчиком температуры, наполненным специальным веществом. Именно по нему определяется следующая классификация, в которой отмечают следующие варианты:

Газонаполненные;
Парафиновые;
Жидкостные.

Вещество в датчике влияет на ключевой фактор работы устройства — скорость определения температуры. Это отражается на точности ее регулировки, а также на интенсивности работы котла. Рейтинг термочувствительных веществ определяется по их плотности, что и влияет на скорость срабатывания. Лучшие и самые дорогостоящие варианты с газовым наполнителем, а худшие и дешевые — парафиновые. Чаще всего используются варианты с жидкостным датчиком. Их настройка практически не отличается, ведь они работают по одному принципу.

По способу установки термостатические клапаны разделяются на:

Прямые;
Осевые;
Угловые;
Левосторонние;
Правосторонние.

Поэтому важно учитывать эти факторы при планировке системы отопления и расположении радиатора. Это позволит установить элемент в правильной позиции, при этом имея свободный доступ к нему в период эксплуатации системы

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

ручные;
механические;
электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

Отопительный прибор помещен в нишу.
Радиатор имеет размер в глубину 160 мм.
Термоголовка скрыта за жалюзи.
Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Термостатические головки

Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом.

Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.

Ручные

Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.

Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.

Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.

Механические

Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.

Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.

Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.

Газовый или жидкостный

Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.

Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

С выносимым датчиком

Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.

Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.

Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.

Электронные

Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.

Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.

Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.

Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

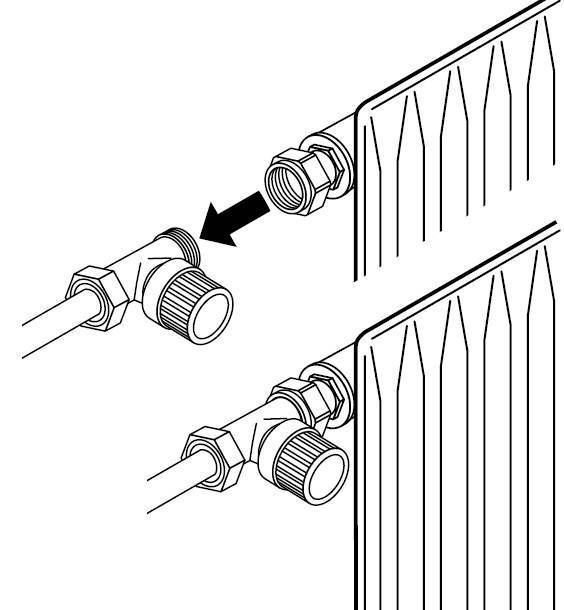

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

Перекрывают стояк и спускают воду.
У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
Откручивают от термовентиля штуцер с американкой.
Штуцер фиксируют в радиаторе, а основание крана на трубе.
Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.
