Регулировка тепла в батареях отопления

Способы регулировки системы отопления

Нередко происходит так, что ошибки, допущенные при монтаже системы отопления, можно обнаружить только после запуска оборудования в эксплуатацию. Среди причин возникновения сбоев в теплоснабжении дома значится неправильное определение требуемого количества теплоносителя. Когда жидкости в системе мало, в помещении будет холодно, а если много, воздух перегревается и не переходит в другие комнаты.

Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления выполняется одним из двух методов:

• качественным способом – путем изменения температуры теплоносителя;
• количественным способом – при нем меняют объем жидкости.

Качественная регулировка осуществляется на источнике теплоты, а количественная – непосредственно на отопительной конструкции. До того, как приступить к ее выполнению, определяют объем расходуемой жидкости и температуры теплоносителя, используя для этого специальные приборы – водомер и расходомер.

Когда подобных устройств нет, тогда сравнивают фактические величины расхода с расчетными данными. Чаще всего монтируют двухтрубные системы обогрева, способные обеспечить в доме тепло и комфорт. Также потребуется запорно-регулирующая арматура для отопления.

Зачем нужна регулировка?

Регулировать температуру в квартире нужно не только для комфортного проживания. Есть еще ряд причин: предотвращение воздушных пробок, экономия средств, установление индивидуальных параметров и многое другое

Уделим каждой причине отдельное внимание. Читайте далее

Предотвращение воздушных пробок

Они мешают свободно перемещаться теплоносителю по всей системе. Из-за этого радиатор прогревается неравномерно, что снижает теплоотдачу. Постоянная регулировка помогает избежать этого, благодаря чему микроклимат в комнате всегда остается комфортным. Как настроить температуру? Об этом расскажем ниже.

Экономия

При постоянной регулировке температуры воздуха можно сэкономить до 25%. И в помещении комфортно находиться, и семейный бюджет цел. Подробнее об экономии вы можете узнать в одном из наших недавних материалов.

Отсутствие ежечасного проветривания

Уверены, что так живут многие именно в квартирах. Когда в холодное время года дома становится невыносимо жарко, приходится постоянно открывать балкон или форточку, и… радиаторы отапливают улицу. Проветривание помещения действительно необходимо, но когда зимой это происходит перманентно – увеличивается риск простудиться. Терморегуляторы исключают вышеперечисленные проблемы.

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
2. Снизить до 25% затраты на теплопотребление.
3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

• В середине или в угловой части дома.
• Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

• Утеплить стены, углы, полы.
• Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Настройка температуры в многоквартирном доме на обратке и подаче

Установка регулятора отопительной системы будет зависеть от её общего устройства. Если СО смонтирована индивидуально для конкретного помещения, процесс совершенствования проходит благодаря следующим факторам:

• система работает от котла индивидуальной мощности;
• установлен специальный трехходовый кран;
• прокачка теплоносителя происходит в принудительном порядке.

В целом для всех СО, работы по регулировке мощности будут заключаться в установке специального вентиля на саму батарею.

С его помощью можно не только регулировать уровень тепла в нужных помещениях, но и исключить отопительный процесс вовсе на тех площадях, которые слабо используются или не функционируют.

Существуют следующие нюансы в процессе регулировки уровня тепла:

1. Системы центрального отопления, которые устанавливаются в многоэтажных домах, основываются зачастую на теплоносителях, где подача происходит строго вертикально сверху вниз. В таких домах на верхних этажах жарко, а на нижних — холодно, соответственно отрегулировать уровень отопления не получится.
2. Если в домах используется однотрубная сеть, то тепло от центрального стояка подаётся в каждую батарею и возвращается обратно, что обеспечивает равномерное тепло на всех этажах здания. В таких случаях проще установить клапаны регулировки тепла — установка происходит на подающую трубу и тепло продолжает распространяться также равномерно.
3. Для двухтрубной системы стояков монтируется уже два — тепло подаётся к радиатору и в обратном направлении, соответственно клапан регулировки можно установить в двух местах — на каждой из батарей.

Типы регулировочных клапанов для батарей

Современные технологии далеко не стоят на месте и позволяют для каждого радиатора отопления установить качественный и надёжный кран, который будет контролировать уровень тепла и нагрева. Подсоединяется он к батарее специальными трубами, что не займёт большого количества времени.

По типам регулировки выделяю два вида клапанов:

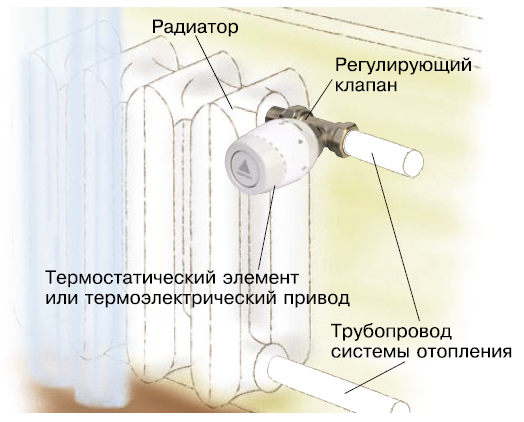

1. Обычные терморегуляторы с прямым действием. Устанавливается рядом с радиатором, представляет собой небольшой цилиндр, внутри которого герметично расположен сифон на основе жидкости или газа, который быстро и грамотно реагирует на любые изменения температуры. В случае если температура батареи повысится, жидкость или газ в таком клапане расширятся, произойдёт давление на шток клапана регулятора тепла, который переместится и перекроет поток. Соответственно если температура понизится — процесс будет обратным.

Фото 1. Схема внутреннего устройства терморегулятора для батареи. Указаны основные части механизма.

2. Терморегуляторы на основе электронных датчиков. Принцип работы аналогичен с обычными регуляторами, отличаются только настройки — все можно сделать не в ручном режиме, а в электронном — заложить функции заранее, с возможной отсрочкой времени и контролем температур.

Как отрегулировать радиаторы отопления

Стандартный процесс регулирования температуры радиаторов отопления состоит из четырёх этапов — стравливания воздуха, регулировки давления, открытия вентилей и прокачки теплоносителя.

1. Стравливание воздуха. На каждом радиаторе есть специальный клапан, открыв который можно выпустить лишний воздух и пар, мешающий нагреву батареи. В течение получаса после такой процедуры необходимая температура нагрева должна быть достигнута.
2. Регулировка давления. Чтобы давление в СО распределялось равномерно — можно повернуть запорные вентили разных батарей, закреплённых за одним отопительным котлом, на разное количество оборотов. Такая регулировка радиаторов позволит нагреть помещение как можно быстрее.
3. Открытие вентилей. Установка специальных трёхходовых клапанов на радиаторах позволит убрать тепло в неиспользуемых помещениях или ограничить нагрев, допустим, на время вашего отсутствия в квартире днём. Достаточно просто закрыть вентиль полностью или частично.

Фото 2. Трехходовой клапан с терморегулятором, позволяющий легко настраивать температуру радиатора отопления.

4. Прокачка теплоносителя. Если СО принудительная — прокачка теплоносителя осуществляется с использованием регулировочных вентилей, с помощью которых сливается некоторое количество воды, чтобы дать радиатору отопления возможность для нагрева.

Как измерить температуру воды в батарее

Это можно сделать двумя способами:

• Открыть кран для слива, налить жидкость в емкость и опустить туда термометр. Нередко это можно сделать только на последнем этаже. Там и проводят измерения. Заодно появляется возможность убедиться в отсутствии воздуха в теплосистеме.
• Приложить термометр к поверхности батареи и прибавить к полученному значению пару градусов. Это самый простой способ, но не такой точный, как первый.

Проделывать замеры самостоятельно бессмысленно. Лучше пригласить представителей ресурсоснабжающей организации и управляющей компании (УК), чтобы измерить нагрев вместе с ними.

Правильный выбор регулировочных кранов

Регулировочные краны для радиаторов отопления выбираются в зависимости от типа отопительной системы и требований к ее функциональности. Радиаторный регулятор может работать в ручном или автоматическом режиме. Принцип изменения нагрева отопительных приборов зависит от конструкции устройства, которые подразделяются на конусные и клапанные.

Выбирая вентиль на батарею отопления, обратите внимание на материал корпуса (сталь, латунь, комбинация этих металлов), качество использованных уплотнителей – от этого зависит надежность и долговечность изделий

Типы и модели

Существуют следующие виды вентилей, позволяющие регулировать поток теплоносителя:

• Конусные механические. Самый простой и дешевый вариант, проходное сечение устройства изменяется при перемещении штока, для чего необходимо вручную регулировать его положение. Рекомендуется эксплуатировать совместно с термометром. Слабым местом является резиновая прокладка, склонная к износу.
• Полуавтоматические терморегуляторы прямого действия. Положение штока изменяется под воздействием термочувствительного элемента, когда температура теплоносителя достигает заданных параметров. Значение устанавливается вручную.
• Автоматические терморегуляторы. Шток перемещается сервоприводами, которые приводятся в действие контроллером, получившим сигнал от температурного датчика. В зависимости от выбора потребителя, устройство реагирует на температуру нагрева теплоносителя или воздуха в помещении.

При расчете системы отопления следует учитывать, что установка кранов на батареи отопления снижает пропускную способность системы. Следует подобрать подходящий диаметр труб либо найти краны с максимальной пропускной способностью.

автоматический терморегулятор

Популярные марки

Хороший регулировочный кран – залог долговечности и надежности отопительной системы. Предпочтительнее использовать изделия зарекомендовавших себя брендов, в число которых входит:

• Itap (Италия);
• Oventrop (Германия);
• Danfoss (Дания);
• Luxor ( Италия);
• Valtec (Италия и Россия, совместное производство).

Корпуса дешевой запорно-регулировочной арматуры изготавливаются из силумина – для этого сплава характерна повышенная хрупкость, такие изделия не рекомендуются к применению. Качественный корпус выполнен из стали или латуни, бронзы.

Ведущие производители вместо резиновых прокладок используют силиконовые уплотнители. В отличие от резины, которая теряет эластичность из-за высоких температур и рассыпается при механическом воздействии, силиконовые прокладки не теряют своих функциональных свойств на протяжении всего срока эксплуатации.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

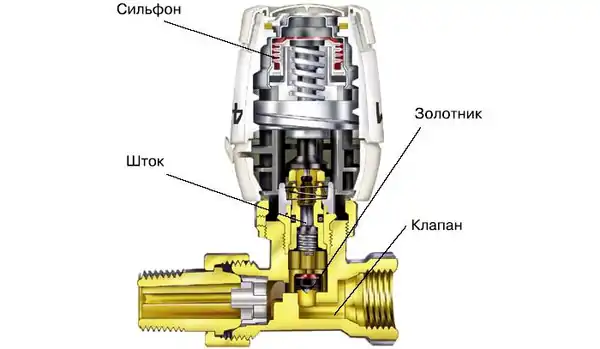

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

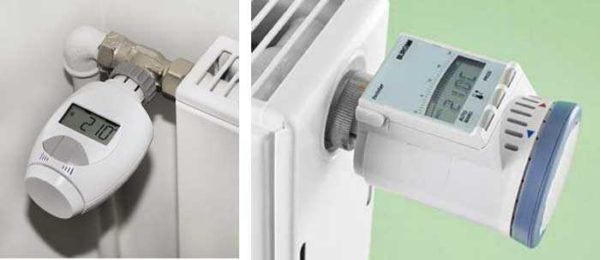

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Нюансы использования

Тема регулировки тепла довольно обширная и в ней много “подводных камней”. Осветим некоторые особенности использования термоголовок и кранов.

• Терморегулятор не влияет на температуру теплоносителя. Если батареи еле-еле греют, самый умный термостат не сможет подогреть воду в батарее и сделать вам хорошо.
• Если вы меняете батареи,  можете сразу подумать о покупке терморегулятора. Многие производители предлагают их “в паре” с радиатором.
• Электронный терморегулятор с датчиком не прячьте за тяжелыми портьерами. Датчик будет считывать температуру возле себя, а она будет выше, чем в среднем по комнате. То есть, показания будут неверны. Если не хотите отказываться от любимых штор, подберите термоголовку с выносным датчиком.
• Если в комнате несколько батарей, нет смысла ставить терморегулятор на каждую. Достаточно установить его на 1-2 радиаторах, чтобы снизить температуру, если потребуется.
• У вас чугунные батареи? Учтите, что они долго остывают и медленно нагреваются. Тонкая регулировка автоматикой им не поможет.  Хотите автоматику – избавляйтесь от своих “чугунок”. Выбирайте: алюминий, сталь, биметалл.
• Для установки радиаторного клапана пригласите специалиста. Ведь процесс трудоемкий: нужно спустить воду из радиатора, врезать кусок трубопровода, чтобы поставить туда клапан.

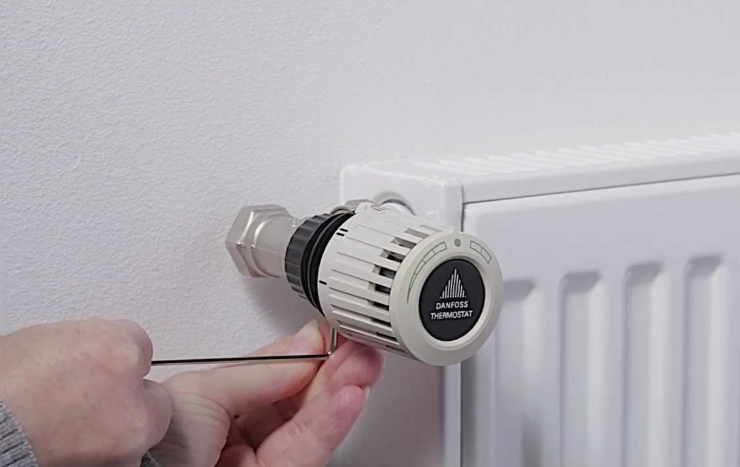

• Термоголовку легко поставить самостоятельно: главное, подобрать модель с подходящей резьбой. Вставить в пазы и защелкнуть.

Выбрать и сравнить терморегуляры для радиатора удобно на Price.ua.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.
