Регулятор температуры на радиаторе отопления: как установить терморегулятор на батарею, настройка, установка, термостатические регуляторы, как работают, как снять

4 Процесс установки автоматических агрегатов

Затем следует открыть клапан радиатора, расположенный в месте подачи воды в систему. После этого перекрывают все краны. Далее нужно снять адаптер. Перед проведением этих манипуляций необходимо застелить напольное покрытие тряпкой или полотенцем. Корпус нужно удерживать разводным ключом, а вторым открутить гайки, расположенные на трубе и адаптере радиатора. Затем агрегат отвинчивают от корпуса.

После снятия старой конструкции переходят к установке новой. Манипуляции происходят в обратном порядке. Резьбу обязательно необходимо обернуть фум-лентой. По завершении монтажных работ следует приступить к установке нового воротника. Нередко его бывает трудно демонтировать, поэтому элементы срезают ножовкой или отверткой, а затем снимают.

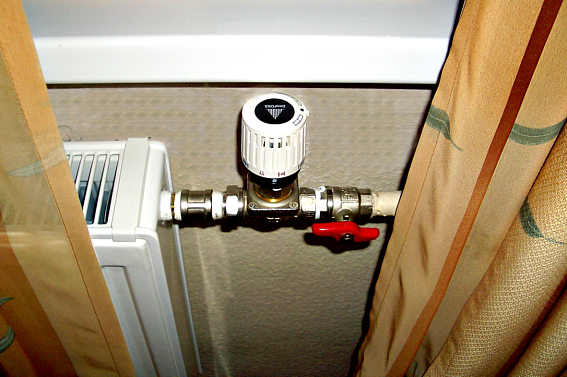

Далее производят установку терморегулятора. Его монтируют на воротник, ориентируясь по указателям в виде стрелок. Затем на него крепят клапан и хорошо закручивают все гайки. На последнем этапе нужно открыть вентили и заполнить радиатор водой, проверить функциональность системы и отсутствие протечек. В двухтрубных системах монтаж осуществляется на верхней подводке.

Термоклапан для радиатора отопления: классификация

Теперь поговорим о нижней части термостата — клапане (вентиле). В первую очередь нужно знать, что промышленность выпускает регулирующие устройства для разных систем. И использовать нужно только устройства для вашей системы.

Устройства для двухтрубных систем имеют, как минимум, в два раза большее гидравлическое сопротивление, чем для однотрубных. Это сделано специально, так как балансировка в этом случае происходит за счет падения давления на клапанах. Потому и устанавливают приборы с малым проходным сечением. Поставив такое устройство в однотрубную систему. вы наверняка будете мерзнуть. Потому будьте внимательны.

Есть термоклапаны для радиатор в однотрубной и двухтрубной системе. И использовать устройства для двухтрубной системы в однотрубной нельзя

Иногда модификации для однотрубных систем позиционируются как устройства для систем с естественной циркуляцией. У них гидравлическое сопротивление снижено, и их можно использовать в однотрубках.

В однотрубную систему устанавливайте термостаты с проходной способностью не ниже 3 (Kvs=3 и выше).

По способу подводки труб регуляторы температуры радиаторов бывают угловыми или прямыми (проходными). Встречаются еще осевые модели. Выбирают в этом случае в зависимости от типа подключения отопительного прибора. Если труба подходит сбоку, удобнее ставить прямой вентиль, если снизу — один из угловых.

По типу подключения термостатические вентили для радиаторов бывают прямыми и угловыми

Различаются термовентили и по материалу, из которого они изготовлены. Используют металлы, которые имеют хорошую стойкость к коррозии. На некоторые из них наносится еще дополнительное защитное покрытие (обычно никелирование или зхромирование). Итак, термостатические вентили изготавливают из:

• бронзы, есть никелированная и хромированная;
• латунь, есть никелированная;
• нержавейка.

Понятно, что нержавейка лучше, но и стоят такие клапаны немало, а в продаже встречаются редко.

Термостатические головки

Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом.

Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.

Ручные

Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.

Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.

Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.

Механические

Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.

Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.

Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.

Газовый или жидкостный

Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.

Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

С выносимым датчиком

Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.

Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.

Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.

Электронные

Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.

Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.

Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.

Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.

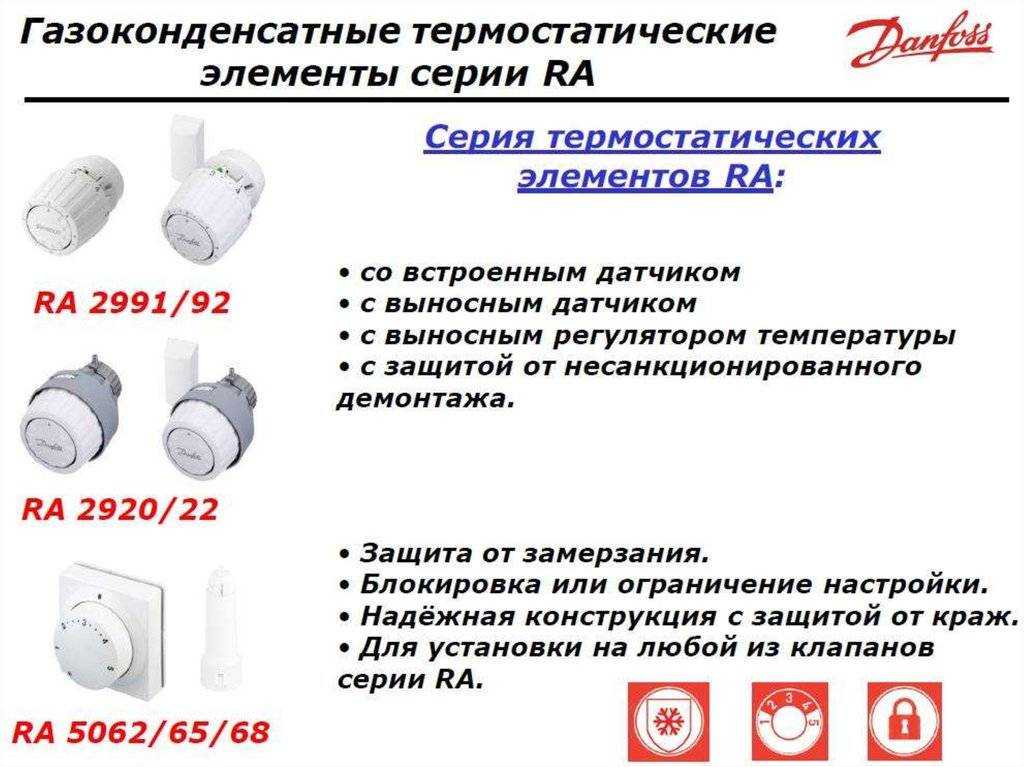

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

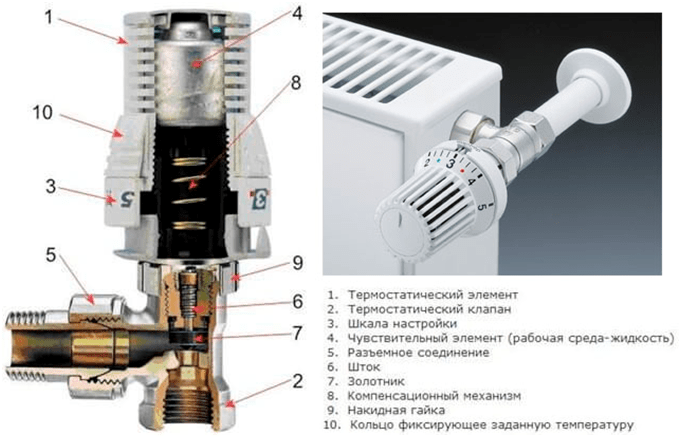

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

1. Перекрывают стояк и спускают воду.
2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
4. Откручивают от термовентиля штуцер с американкой.
5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

• термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
• электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
• большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
• если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Счетчик тепла на батарею Какой обогреватель можно приобрести для дома Регулятор температуры для твердотопливного котла Регулировка тепла в батареях отопления

Выбор терморегулятора

Термостатические регуляторы для батарей отопления различаются конструкцией термочувствительного элемента и способом подачи сигнала на управляющую часть.

Сегодня на рынке сантехнического оборудования можно увидеть термостаты двух типов. Они управляются датчиками, которые реагируют на температуру:

• теплоносителя;
• воздуха внутри помещения.

Приборы первого типа относятся к категории морально устаревшего оборудования, поэтому сегодня применяются только в качестве бюджетного решения проблемы. Современные термостаты, реагирующие на температуру воздуха, имеют выносной датчик, который устанавливают на расстоянии от радиатора. Это позволяет исключить влияние прибора на точность регулировки.

Термостаты с электронным управлением обеспечивают точность регулировки до десятых долей градуса

В зависимости от внутреннего устройства терморегуляторы делятся на:

• приборы прямого действия. В конструкцию простейшего термостата входит запорное устройство и сильфон, наполненный твёрдым, жидким или газообразным веществом. Вследствие температурного расширения рабочее тело толкает шток клапана, таким образом перекрывая поток теплоносителя;
• устройства с электрическим управлением. В таких терморегуляторах сигнал исполнительному механизму подаётся от выносного датчика, установленного в помещении.

Благодаря электронному типу управления высокотехнологичные термостаты оснащаются реле времени, функцией день/ночь, программатором

При возможности стоит обратить внимание именно на такие модели. Они комфортны в настройке и эффективны в работе

Кроме того, их использование позволяет экономить энергоресурсы.

Основную работу по изменению потока теплоносителя выполняет клапан термостата, выбор которого зависит от типа отопительной системы и размера присоединительного патрубка.

Терморегулятор с клапаном повышенной пропускной способности типа RTD-G для однотрубных отопительных систем

Для однотрубных отопительных систем следует выбирать клапаны RTD-G. Такие же приборы рекомендуется устанавливать в случае естественной циркуляции теплоносителя.

Для нормального функционирования однотрубной отопительной системы на каждом радиаторе с термостатом необходимо оборудовать байпас, через который будет осуществляться циркуляция жидкости при закрытом клапане.

В схемах, предусматривающих применение циркуляционных насосов, а также в двухтрубных отопительных системах специалисты рекомендуют устанавливать термостаты с клапанами, маркированными как RTD-N. Запорный механизм этого прибора позволяет к горячему теплоносителя подмешивать охлаждённую жидкость из обратной магистрали. Это способствует уменьшению дискретности регулировки и повышению эффективности работы прибора.

Термостат с клапаном типа RTD-N, предназначенный для двухтрубных систем отопления

Достоинства современных терморегуляторов

Термостат с индикаторным экраном

Их довольно легко устанавливать в новых и действующих отопительных системах, так как это оборудование адаптировано для местных температурных условий. Их можно эксплуатировать без профилактического и технического обслуживания в течение всего срока службы, который достаточно большой;
После оборудования терморегуляторами радиаторов отопления отпадает необходимость в открывании окон для регулирования температуры в здании;
Диапазон температур, в которых работают терморегуляторы – от 5 °С до 27°С. Температура может устанавливаться на любом значении в этом диапазоне и будет поддерживаться с точностью до 1°С;
Терморегуляторы обеспечивают равномерное распределение теплоносителя по отопительной системе. В этом случает даже отопительные приборы, которые находятся на периферии цепи, будут эффективно обогревать помещение;
Термостат предупреждает излишнее нагревание воздуха внутри помещения в том случае, если в комнату попадают прямые солнечные лучи, либо температура поднимается вследствие других факторов (нахождения людей или наличия электробытовых приборов);
При использовании терморегуляторов в автономных системах обеспечивается экономия топлива до 25%, что положительно сказывается как на стоимости отопления, так и на количестве вредных отходов после сгорания.

Полезная статья на сайте Чугунные батареи отопления – оборудование, проверенное временем.

С учетом того, что цена этих приборов невысока, достоинства их применения довольно значительны:

экономится тепловая энергия;
отмечается улучшение микроклимата в помещениях;
обеспечивается упрощение монтажа;
отсутствие затрат на эксплуатацию термостатов.

В условиях центрального отопления терморегуляторы обеспечивают комфортное регулирование микроклимата в помещении.

Общая инструкция в отношении установки такого оборудования следующая. В частных домах терморегуляторы сначала следует устанавливать на верхних этажах. Причина этого следующая: нагретый воздух поднимается вверх и разница температуры в помещениях на нижних этажах и сверху довольно колеблется.

С экономической точки зрения очень эффективно в частном доме установить панельные радиаторы с небольшой емкостью с терморегуляторами, которые быстро реагируют на открытие и закрытие термостатических клапанов.

Терморегуляторы подлежат сертификации и качественные изделия должны иметь сертификат качества или соответствия. На рынке сейчас представлены терморегуляторы двух типов: газовые и жидкостные. Срок службы такого оборудования составляет около 20 лет.

Выбираем место установки

Регуляторы нужны для помещений, в которых происходит частое изменение температурных режимов (кухни, комнаты на солнечной стороне), а также там, где необходимо постоянно поддерживать стабильную комфортную температуру (спальни, детские).

В частных домах регулирующие устройства нужно устанавливать на вторых этажах, так как там скапливается теплый воздух, поднимающийся из нижних этажей.

Выбор места установки конкретного устройства определяется его типом и расположением самого радиатора. Как правило, регулятор монтируется между входным отверстием радиатора и трубопроводом подачи теплоносителя.

Для запорных кранов, вентилей и смесительных термостатов местонахождение для них относительно пространства помещения не имеет никакого значения, поэтому место установки определяется только удобством доступа к ним в ходе эксплуатации.

Устанавливайте терморегуляторы на батареи, перед которыми есть открытое пространство

Для автоматических терморегуляторов со встроенными датчиками температуры место их пространственного расположения в помещении играет большую роль, так как от этого во многом зависит правильность их функционирования.

Связано это с тем, что термодатчик регулятора измеряет температуру воздуха в ближайшем окружающем его пространстве.

На значение измеряемой датчиком температуры могут влиять прямые солнечные лучи, сквозняки, дополнительные источники, выделяющие холод или тепло (холодильники, различные электроприборы и пр.), в том числе и сама батарея отопления.

Их не рекомендуется устанавливать в нишах, за предметами мебели или плотными шторами, так как это значительно искажает измерение термодатчиком реальной температуры в помещении.

При невозможности выполнить это условие следует использовать автоматические регуляторы с выносным термодатчиком, который можно разместить в любом удобном подходящем месте.
