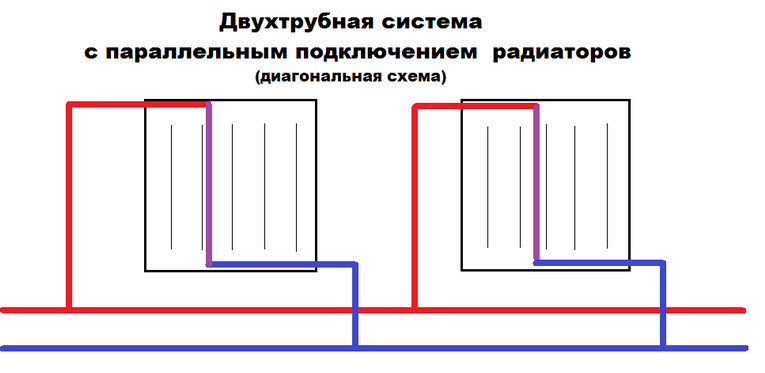

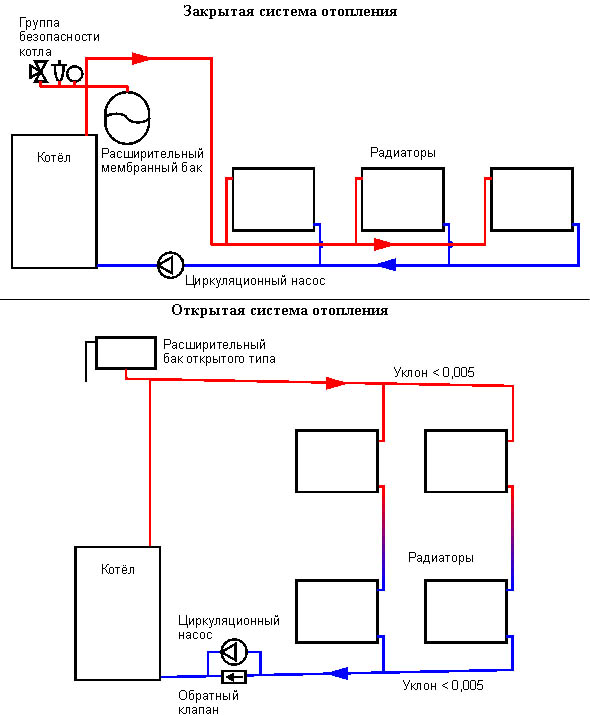

Как подключать радиаторы отопления

Выбор терморегулятора

Термостатические регуляторы для батарей отопления различаются конструкцией термочувствительного элемента и способом подачи сигнала на управляющую часть.

Сегодня на рынке сантехнического оборудования можно увидеть термостаты двух типов. Они управляются датчиками, которые реагируют на температуру:

• теплоносителя;
• воздуха внутри помещения.

Приборы первого типа относятся к категории морально устаревшего оборудования, поэтому сегодня применяются только в качестве бюджетного решения проблемы. Современные термостаты, реагирующие на температуру воздуха, имеют выносной датчик, который устанавливают на расстоянии от радиатора. Это позволяет исключить влияние прибора на точность регулировки.

Термостаты с электронным управлением обеспечивают точность регулировки до десятых долей градуса

В зависимости от внутреннего устройства терморегуляторы делятся на:

• приборы прямого действия. В конструкцию простейшего термостата входит запорное устройство и сильфон, наполненный твёрдым, жидким или газообразным веществом. Вследствие температурного расширения рабочее тело толкает шток клапана, таким образом перекрывая поток теплоносителя;
• устройства с электрическим управлением. В таких терморегуляторах сигнал исполнительному механизму подаётся от выносного датчика, установленного в помещении.

Благодаря электронному типу управления высокотехнологичные термостаты оснащаются реле времени, функцией день/ночь, программатором

При возможности стоит обратить внимание именно на такие модели. Они комфортны в настройке и эффективны в работе

Кроме того, их использование позволяет экономить энергоресурсы.

Основную работу по изменению потока теплоносителя выполняет клапан термостата, выбор которого зависит от типа отопительной системы и размера присоединительного патрубка.

Терморегулятор с клапаном повышенной пропускной способности типа RTD-G для однотрубных отопительных систем

Для однотрубных отопительных систем следует выбирать клапаны RTD-G. Такие же приборы рекомендуется устанавливать в случае естественной циркуляции теплоносителя.

Для нормального функционирования однотрубной отопительной системы на каждом радиаторе с термостатом необходимо оборудовать байпас, через который будет осуществляться циркуляция жидкости при закрытом клапане.

В схемах, предусматривающих применение циркуляционных насосов, а также в двухтрубных отопительных системах специалисты рекомендуют устанавливать термостаты с клапанами, маркированными как RTD-N. Запорный механизм этого прибора позволяет к горячему теплоносителя подмешивать охлаждённую жидкость из обратной магистрали. Это способствует уменьшению дискретности регулировки и повышению эффективности работы прибора.

Термостат с клапаном типа RTD-N, предназначенный для двухтрубных систем отопления

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание! Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Стояки и вентиль, отсекающий участки отопления

Рекомендации специалистов и в данном случае не отличаются оригинальностью решения, поскольку лучшим выбором считаются пробковые вентили. В стояках необходимо создать условия для сброса жидкого теплоносителя и для этой цели выбирают заглушки, но они не всегда удобны, так как довольно проблематично будет выкрутить заглушку на подающем стояке, по которому циркулирует водяной поток с температурой воды около 90 градусов.

В итоге вывод очевиден: следует поставить для сброса воды вентили.

В данной ситуации можно использовать винтовые устройства, так как они не будут иметь существенные недостатки:

• если сальник установить правильно, он не будет иметь контакта с водяным потоком под давлением;
• гидроудары становятся невозможными, поскольку вентиль в основном бывает закрыт;
• чтобы заменить прокладки, не потребуется сбрасывать систему всего дома – достаточно будет остановить стояк.

Механизм запирания крана

Кран для системы отопления имеет стандартный механизм запирания, строение которого зависит от его типа. Работа устройства контролируется при помощи специальной рукоятки или ручки на самом вентиле. Ручка приводит кран в действие и помогает двигать его вокруг своей оси. Если повернуть вентиль по направлению к патрубкам или входу трубопровода, поток теплоносителя будет остановлен. Обычно вентиль открывают для обеспечения максимальной подачи жидкости, чтобы обеспечить помещение теплом. Кран можно регулировать и ставить на нужный уровень, поворачивая против часовой стрелки. Для удобства на устройстве есть специальные выступы, указывающие на уровень ограничения при его открытии.

После закрытия крана циркуляция теплоносителя прекращается полностью. Его закрывают, когда требуется понизить температуру радиатора до минимального уровня, к примеру, в летний сезон. В закрытом положении ручка вентиля должна образовывать угол в 90 градусов между осью и трубопроводом. В этом случае движение рукоятки идет по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости останавливалась не сразу и равномерно. Если кран заклинило, понадобится снять фиксирующую гайку и рукоятку при помощи ключа для регулировки штока. Чтобы поставить его в нужное положение, прижимную втулку под шестигранником разрабатывают и фиксируют свободнее.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание! Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Трехходовой клапан

Нетрадиционным устройством для регулирования температуры отопительных приборов является трехходовой клапан. Он ставится на соединении байпаса и подающей трубы, которая идет к батарее. Чтобы клапан мог выполнять функцию стабилизации уровня нагрева радиатора, он должен иметь терморегулирующую головку. В случае подъема температуры возле головки выше требуемой подача теплоносителя в батарею прекращается, поток жидкости движется через байпас. Когда происходит остывание, клапан снова открывается, и происходит нагрев радиатора. Такой способ регулировки подходит для однотрубных систем, имеющих вертикальную разводку.

Важно! В домах с централизованной системой отопления теплоноситель обычно содержит посторонние частицы, которые засоряют термостаты. Поэтому в квартире без опаски можно ставить ручные краны или вентили, а также трехходовые клапаны

Если вы хотите установить автоматические регуляторы тепла, перед ними нужно обязательно ставить фильтры, которые придется регулярно чистить.

Электронные терморегуляторы

Максимальным функционалом обладают электронные устройства регулировки, оснащенные блоком управления. В него, помимо электронного температурного датчика, входят микропроцессорная схема и панель управления, оснащенная кнопками и дисплеем. Запорная головка перемещается с помощью электромеханического реле по сигналу, поступающему от управляющей схемы.

Электронные терморегуляторы позволяют не только поддерживать требуемую температуру с максимальной точностью, но и дают возможность программировать их работу. Например, ежедневно в будние дни во время отсутствия в квартире жильцов степень нагрева приборов автоматически будет снижаться, а перед приходом хозяев комнаты снова будут прогреваться до оптимальной температуры.

Совет: Для изменения способа регулировки батарей необязательно покупать новый терморегулятор. На один клапан обычно можно установить термоэлемент любого типа: ручной или автоматический.

Предназначение. Характеристика

С помощью кранов обеспечивается эффективная работа водопроводов. Система отопления не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Когда стояк дает течь, именно запорная арматура перекрывает воду, что дает возможность сделать ремонт и при этом не останавливать всю систему

Важной функцией также будет управление теплоотдачей батареи

Минимальный набор для нормального функционирования обычной системы отопления состоит из нескольких видов запорной и регулирующей арматуры. При соединении к радиатору монтируются запорные шаровые краны на трубы подачи, на отвод и на байпас. На подачу устанавливается механизм для регулировки напора теплоносителя. Сам радиатор должен быть оснащен краном Маевского. чтобы стравливать воздух. Как видим, количество таких изделий существенное и это отнюдь не избыточный вариант.

Вся вместе указанная система позволяет:

• отключать радиатор без перекрытия всего контура для ремонта, замены, обслуживания;
• направлять весь носитель тепла через отопитель при отключенном байпасе;
• управлять мощностью напора через радиатор для снижения или повышения температуры;
• спускать воду, стравливать воздух;
• осуществлять защиту системы от гидравлических ударов, поломок;
• регулировать эффективность и уровень теплоснабжения, что экономит расходы на отопление.

Требования

Критериями видового разнообразия кранов, размещаемых на радиаторах отопления, являются: конструкция, принцип действия и материал

Важно знать, что механизмы такого типа разделяются на запорную и регулирующую арматуру. Какие лучше краны ставить? Нужно учитывать, что они имеют достаточно сложное устройство и должны отвечать ряду требований, чтобы функционировать в непростых условиях

• температура теплоносителя до 200°С;
• должны выдерживать давление в 16–40 Бар;
• высокая коррозионная стойкость;
• стойкость к механическим нагрузкам.

Для систем отопления такие механизмы изготавливаются более устойчивыми. Обычные краны и вентили для холодной воды нельзя ставить в отопительных батареях.

У каждого подключения свои особенности: есть обычные и угловые (для нижнего соединения) краны. Такое разделение позволяет максимально оптимизировать распределения труб при монтаже системы отопления. Особенности конструкции вентилей позволяют спрятать трубы за декором, в стяжке, смонтировать радиаторы в небольшом пространстве под оконным проемом.

В быту применяют обобщающее название – «краны». Но с технической точки зрения правильно различать:

В отопительных системах также используются терморегуляторы, в радиаторах не рекомендуют использовать заслонки или задвижки – они быстро становятся неработоспособными. Если нужна запорная арматура, то лучшими для этого будут шаровые краны. Они имеют только два положения — закрыто/открыто. Для управления напором вручную предназначены вентили с конусом. Также есть механизмы для автоматической регулировки — это терморегуляторы с клапанами или конусами.

Шаровой кран на радиатор

Свое название это устройство получило из-за формы клапана: шара со сквозным отверстием. Имеет оно только два рабочих положения: «открыто» и «закрыто». Все промежуточные недопустимы. Из-за особенностей использования относят к классу «запорная арматура». Для радиаторов используют чаще именно их.

В простых шаровых кранах отверстие прямое, в трехходовых бывает L-образное или T-образное. В качестве запорной арматуры для отключения радиатора от системы используют варианты с прямым отверстием. Поворачивая ручку, мы меняем положение шара, соответственно перекрываем или открываем поток теплоносителя.

Рабочие положения шаровых кранов

Виды шаровых кранов для систем отопления

По пропускной способности они бывают полнопроходные и стандартные. Полнопроходные практически не заужают просвет трубы и пропускают весь поток теплоносителя. Стандартные имеют пропускную способность 70-80%. Понятно, что для радиаторов нужно ставить полнопроходные устройства: они не снижают теплоотдачу отопительных приборов.

Для установки на батареи используют только муфтовые модели (есть еще фланцевые и приварные, но в системах отопления частных домов и квартир они не применяются). Могут изготавливаться из разных материалов. Корпус чаще стальной, латунный или бронзовый, иногда попадаются из нержавейки, все чаще стали продаваться полимерные.

Изделия из полимеров не менее надежны, чем металлические, но имеют большие габариты. Тем не менее, при использовании полипропиленовых труб, в системе ставят полипропиленовые краны. В этом случае соединение получается монолитное и очень надежное (их сваривают между собой с использованием специального сварочного аппарата). Единственный минус — стык неразъемный, т.е. для замены полимерного крана придется вырезать кусок системы и вваривать другой.

В системах с остальными трубами на радиаторы ставят чаще изделия из латуни. Подбирают только тип подсоединения: есть с наружной и внутренней резьбой, есть с накидными и обжимными гайками. Соответственно, они стыкуются с разными типами труб. Это также нужно учитывать при выборе.

Большое значение производители этого типа запорной арматуры уделяют герметичности при перекрытии потока. Для этого устанавливают специальные полимерные прокладки, а шары, если они металлические, шлифуют с использованием самых последних достижений: чем более гладкой будет поверхность шара, тем меньше шансов на то, что часть среды (теплоносителя в нашем случае) просочится под него. И гладкий шарик легче проворачивается, то есть они более удобны при эксплуатации.

Как устанавливать

Для того чтобы при необходимости можно было снять отопительный прибор без останова системы, нужно поставить по одному шаровому крану на подаче и «обратке». Если не будет устанавливаться никакая дополнительная арматура (регулирующая, например), то имеет смысл подсоединить их прямо ко входу радиатора. Для этого удобно использовать устройства со сгоном: с дополнительной частью, которая позволяет соединить две неподвижные детали.

Сначала накручивается на трубу запорное устройство, в радиатор вкручивается сгон (его предварительно снимают). Потом кран подводится к радиатору и накидной гайкой все это соединяется вместе.
