Дымовая труба для котельной: расчет высоты и сечения по техническим нормативам

Значение места установки

Существует разница между тем, где происходит установка котла. Дымоход рассчитывают для монтажа:

• в частном доме;
• многоквартирном доме.

Для частного жилья применяется вертикальная естественная циркуляция воздуха, принудительная тяга. Еще один вариант удаления продуктов горения – монтаж дымохода с выходом через стену (коаксиальный). Для квартиры в многоэтажном доме разрешается использование горизонтального отвода газов.

В зависимости от площади помещения:

• если габариты помещения составляют менее 80-100 м2 для них рекомендуется устанавливать отводы с принудительной тягой;
• в помещениях площадью свыше 100 м2 используется естественная и принудительная система отвода продуктов горения.

Устройство котла в частном доме

Проектируем дымоходы котельной правильно. Особенности проектирования

Прежде, чем приступить к сооружению данной конструкции требуется подготовить ее проект. Трубы дымовые для котельных проектируются по такой схеме:

1. Определяют тип конструкции. Он напрямую зависит от следующих факторов:
   • объем сжигаемого топлива;
   • расположение дымоходной трубы относительно фасада;
   • высота конструкции;
   • наличие дополнительных элементов для крепежа.
2. Рассчитывают аэродинамику дымохода исходя из среднегодовой ветровой нагрузки. На нее влияет тяга, нагнетаемая естественным или же искусственным путем.
3. Рассчитывают геометрические параметры дымохода – высота и диаметр, исходя из объемов и вида сжигаемого топлива.
4. Рассчитывают внешний диаметр и толщину стенок дымохода, основываясь на габариты внутреннего сечения и высоты. Согласно этим характеристикам, конструкция обретет устойчивость и прочность.
5. Приступают к оптимизации всех характеристик дымохода. Этап актуальный в том случае, если дымовая труба котельной усилена армирующими элементами, типа силового каркаса, растяжек и т.д.
6. Производят визуализацию расчетной части путем составления сметной документации и чертежей.

Расчетная часть крайне важна. Самостоятельная постройка дымохода без сопровождающей документации запрещена.

Требования к устройству вытяжной трубы для газового котла

• должна быть хорошая тяга;
• надежность и долговечность;
• устойчивость к коррозии;
• устойчивость вытяжной трубы для газового котла к химической агрессивной среде;
• возможность выдерживать высокую температуру.

Высота трубы зависит от сечения и мощности оборудования

В современном строительстве в качестве отводов для продуктов сгорания топлива в отопительных системах используют только дымоотводы круглой или овальной формы. На их стенках практически не оседает сажа

Также важно чтобы поверхность внутреннего диаметра трубы дымохода для газового котла была гладкой. Конструкции, имеющие квадратное сечение, более проблемные в эксплуатации

В углы набивается сажа, потом ее оттуда надо как-то доставать, это доставляет много мороки. В идеале при постоянном пользовании отопительной системой нужно два раза в год проводить осмотр вытяжной трубы для котла отопления. Он осуществляется знающим человеком, мастером. Если сечение круглое, то можно обойтись вызовом мастера лишь единожды в году.

Как усилить тягу в уже смонтированном канале

Приведенные расчеты позволяют построить дымовую трубу с оптимальными параметрами для получения нормального уровня естественной тяги. А что делать, если присутствует обратная тяга? Можно ли усилить показатель и как увеличить тягу своими силами? Есть несколько способов:

1. прочистка дымоотводного канала. При оседании сажи и иных видов отложений существенно уменьшается рабочий диаметр трубы, что и приводит к снижению тяги. Произвести прочистку можно:
   • при помощи металлической щетки – ершика. Для этого необходимо привязать ерш к прочному канату и дополнить конструкцию грузом. Чистка производится с крыши;

Использование ершика для очистки дымовой трубы

специальными средствами типа полено «Трубочист»;

Специальное средство для очистки от сажи

народные средства. Например, кожуру от сырого картофеля, осиновые дрова и так далее;

1. устранение конструктивных недочетов, допущенных при строительстве трубы (устранение трещин, удлинение или укорачивание, устранение излишних изгибов, утепление и так далее);
2. установка дополнительного оборудования.

В качестве дополнительного оборудования для усиления тяги можно использовать:

регулятор. Прибор устанавливается на трубу и путем открытия/закрытия заслонки позволяет регулировать силу тяги в отопительной системе;

Устройство для регулирования тяги

дефлектор-усилитель. Увеличение тяги происходит за счет перенаправления потоков воздуха, образуемых вследствие увеличения диаметра устройства;

Устройство для перенаправления воздушных потоков

флюгер. Стабилизатор тяги, также как и дефлектор, устанавливается на окончание дымовой трубы и служит для усиления тяги за счет обтекаемости потоков воздуха. Кроме этого флюгер помогает стабилизировать уровень тяги при сильных порывах ветра;

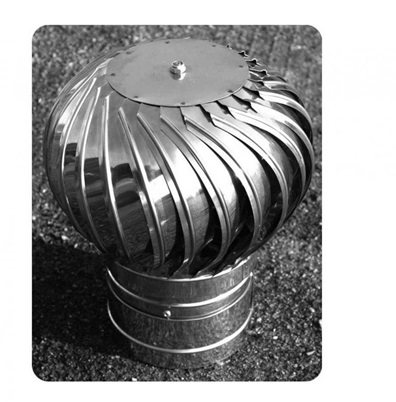

ротационная турбина. При воздействии ветра устройства начинает вращаться, создавая вокруг себя область низкого давления, способствующую увеличению тяги.

Усилитель тяги при ветре

Все дополнительные устройства требуют периодического обслуживания: прочистки в теплое время года и очищение от наледи зимой. Если не производить прочистку своевременно, то работоспособность устройства будет сведена к минимуму и требуемый эффект достигнут не будет.

Источник

Высота дымоходной трубы.

Здесь нам удастся обойтись без сложных расчетов.

Да, конечно, существуют довольно громоздкие формулы, по которым с большой точностью можно рассчитать оптимальную высоту дымовой трубы. Но они становятся действительно актуальными при проведении проектирования котельных или иных промышленных установок, где оперируют совершенно другими уровнями мощности, объемами потребляемого топлива, высотами и диаметрами труб. Тем более что в эти формулы включена еще и экологическая составляющая по выбросу продуктов сгорания на определенную высоту.

Нет никакого смысла приводить эти формулы здесь. Практика показывает, и это еще, кстати, оговорено в строительных нормах, что для любого из теоретически возможных в частном доме твердотопливного прибора или сооружения будет достаточно дымоходной трубы (с естественной тягой) высотой не менее пяти метров. Можно встретить рекомендации ориентироваться все же на показатель в шесть метров.

При этом имеется в виду именно перепад высот между выходом из прибора (для печей часто считают – от колосниковой решетки) до верхнего обреза трубы, без учета надетого зонта, флюгарки или дефлектора

Это важно для тех дымоходов, на которых имеются горизонтальные или наклонные участки. Повторим – не общая длина используемой трубы, а только разница высот. Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки

Кстати, следует всегда стремиться к минимизации количества и длины подобных участков

Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки. Кстати, следует всегда стремиться к минимизации количества и длины подобных участков.

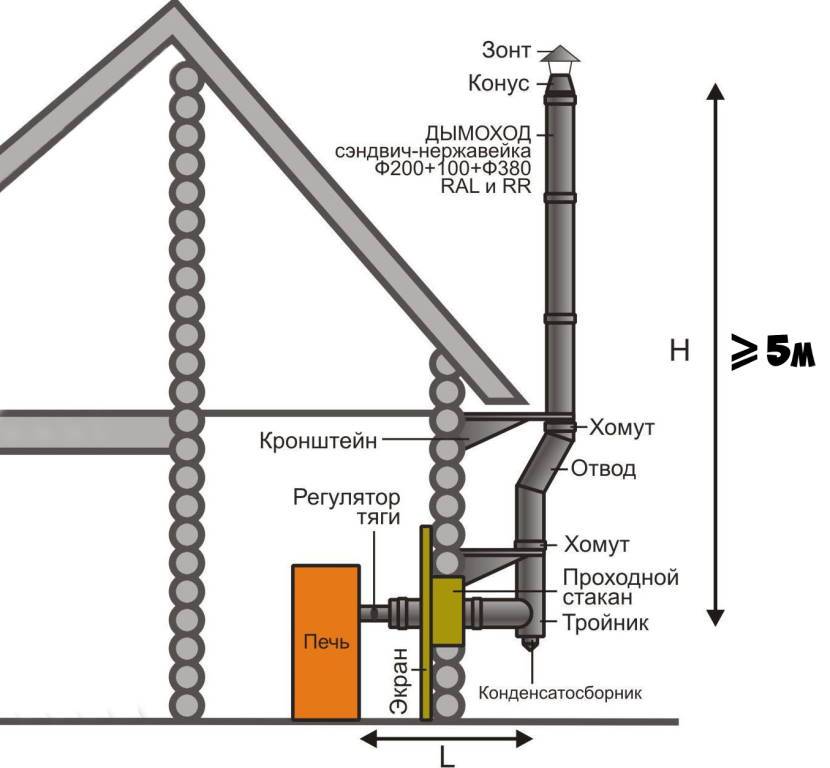

Итак, минимальная длина понятна – пять метров. Меньше – нельзя! А больше? Конечно, можно, и бывает даже — нужно, так как могут вмешаться дополнительные факторы, обусловленные спецификой здания (банально – высота дома) и расположением оголовка трубы относительно кровли или соседствующих объектов.

Это обусловлено и правилами противопожарной безопасности, и тем, что оголовок трубы не должен попасть в так называемую зону ветрового подпора. Если этими правилами пренебречь, то дымоход станет крайне зависимым от наличия, направления и скорости ветра, и в ряде случаев естественная тяга через него может вовсе пропасть или смениться на обратную («опрокинуться»).

Правила это – не столь сложны, и с их учетом уже можно точно намечать высоту дымоходной трубы.

Цены на дымоходную трубу

дымоходная труба Основные правила расположения дымовых труб относительно элементов крыши здания

Прежде всего, через какую бы крышу дымоход ни проходил, обрез трубы не может быть ближе 500 мм от кровли (скатной или плоской – неважно). На крышах сложной конфигурации, или на кровле, соседствующей со стеной или другим объектом (скажем, краем кровли другого здания, пристройки и т.п.), зона ветрового подпора определятся линией, проведенной под углом в 45 градусов

Обрез дымохода должен быть выше этой условной линии не менее, чен на 500 мм (на верхнем рисунке – левый фрагмент).. Такое же правило, кстати, действует и тогда, года рядом с домом находится высокий сторонний объект – здание или даже дерево

Рисунок ниже показывает, как производится графическое построение в этом случае.

Зону плотного ветрового подпора могут создавать и высокие деревья вблизи дома.

На скатной крыше высота выступающего над кровлей участка трубы зависит от удаления от конька (левый фрагмент верхней схемы).

— Труба, расположенная от конька на удалении до 1500 мм, должна своим обрезом подниматься над ним минимум на 500 мм.

— При удалении от 1500 до 3000 мм верхний край трубы должен быть не ниже уровня конька.

— Если расстояние до конка больше 3000 мм, минимально допустимое расположение обреза трубы определяется линией, проходящей через вершину конька, проведенной под углом в -10 градусов от горизонтали.

Для снижения зависимости тяги от ветра применяются специальные колпаки, дефлекторы, флюгарки. В ряде случаев требуется и использование искрогасителя – это особо актуально именно для твердотопливных приборов.

Остается засесть за чертеж своего дома (имеющегося или планируемого), определить место трубы и затем уже окончательно остановиться на какой-то ее высоте – от 5 метров и более.

Немного физики

Движение газов в трубах дымоходов подчиняется законам физики. Сильно углубляться в воспоминания о школьном курсе физики и законах термодинамики мы не станем. Остановимся лишь на явлении образования тяги в дымовой трубе.

Явление возникновения естественной тяги подчинено действию Архимедовой силы. Нагретый газ имеет меньшую плотность в сравнении с холодным. Благодаря этому, образуется разность давления внутри трубы дымохода и снаружи. Нагретые газы устремляются по каналу дымохода вверх, в нижней части канала образуется область разряжения, куда устремляется воздух из помещения. Так образуется тяга.

Процесс этот взаимосвязанный: чем лучше горит, тем более сильная тяга, чем лучше тяга, тем активнее происходит процесс горения. На эффективность этого процесса влияет и разность температур нагретых газов и окружающего воздуха.

Для функционирования бытовых отопительных приборов, таких как котлы, печи или камины, в большинстве случаев, достаточно естественной тяги. К принуждению движения газов в дымовой трубе – использованию вентиляторов-дымососов, приходится прибегать в случае:

1. Конструктивных особенностей дымохода. При отсутствии технической возможности устройства дымохода с соблюдением определённых параметров, например, при наличии протяжённых горизонтальных участков или большой высоте дымовой трубы.
2. Низкой температуре отходящих газов. Устройство отопительного прибора может быть таково, что температура газообразных продуктов сгорания на выходе из топливника или горелки невысока, и достаточного для образования устойчивой естественной тяги разряжения не получается.

Пример расчета трубы

И, наконец, расчет дымовых труб на конкретном примере. Дымоход в нашем случае представляет собой металлическую изолированную трубу.

• 1.Предположим, что печи на 1 час работы требуется 10 кг дров, (влажность топлива 25%).
• 2. Объем газов (V) в нормальных условиях — 10 м³/кг (с учетом коэффициента избытка воздуха).
• 3.Температура на входе ─ 150 градусов. Значит , Vг = (10∙10∙1.55)/3600. После всех вычислений объем газов ─ 0, 043 м³/сек.
• 4. Если скорость газов за 2м/сек., можно вычислить диаметр трубы дымохода:

Все полученные результаты надо подставить: dт = √4∙0.34∙0.043∙(1+150/273)/3.14∙10∙3600. После всех вычислений, получаем необходимый диаметр: 0.165 м.

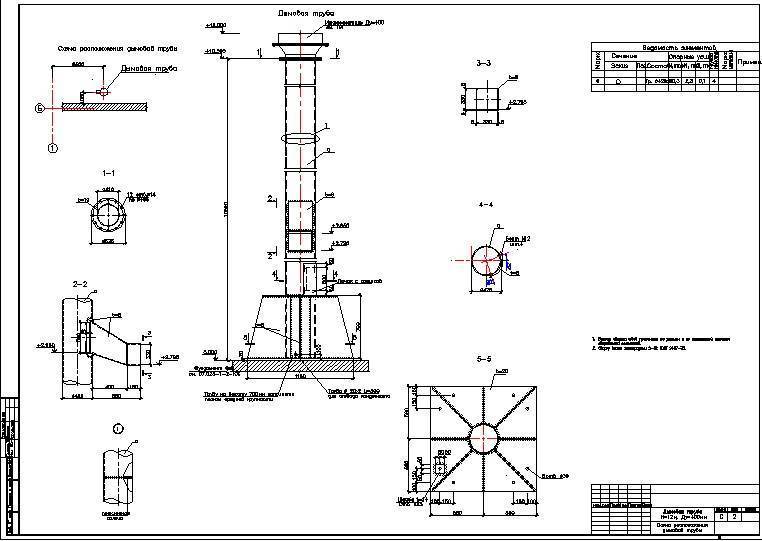

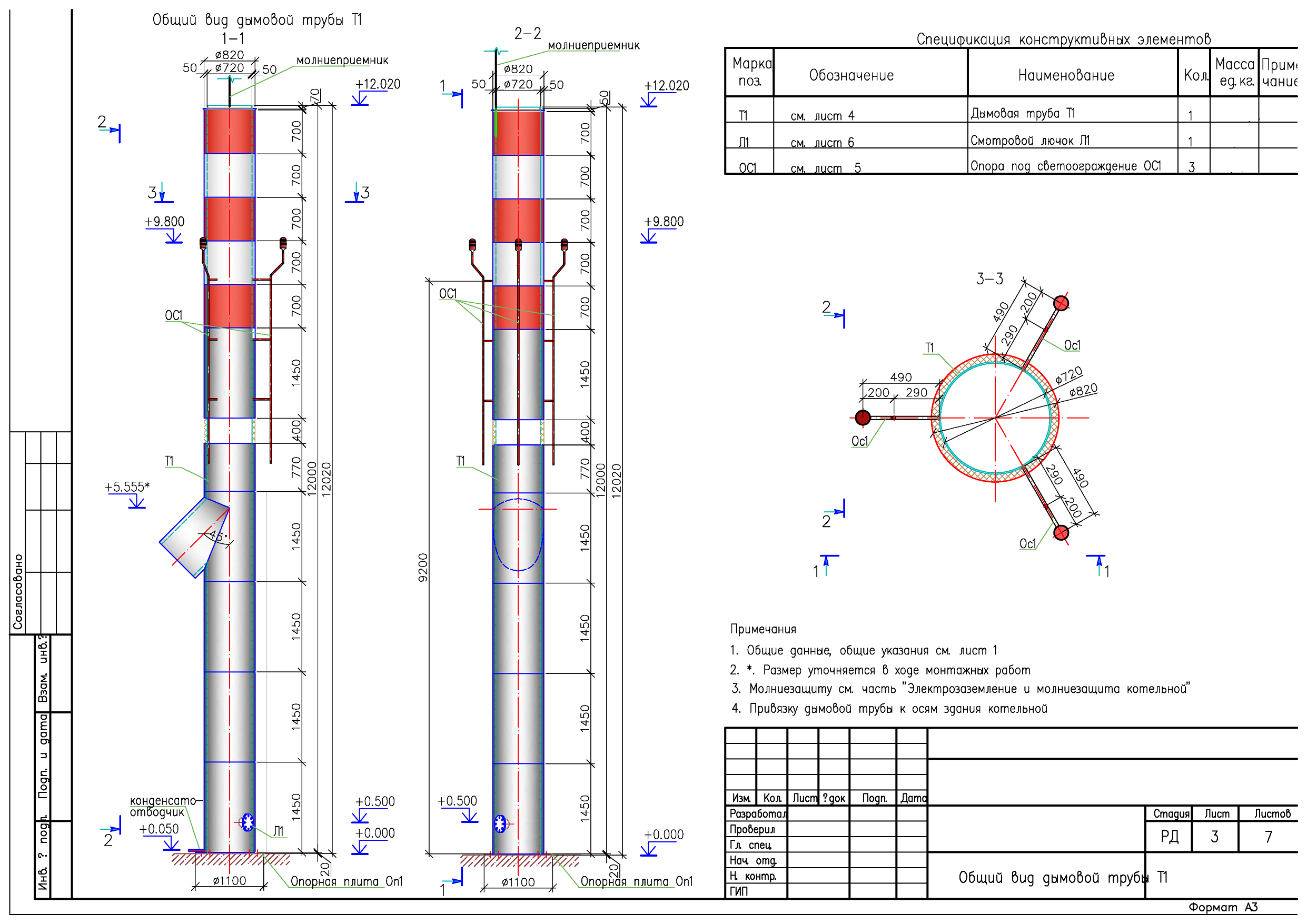

Расчет дымовой трубы: методика — как рассчитать диаметр, высоту фундамента дымохода котельной, теплотехнического помещения

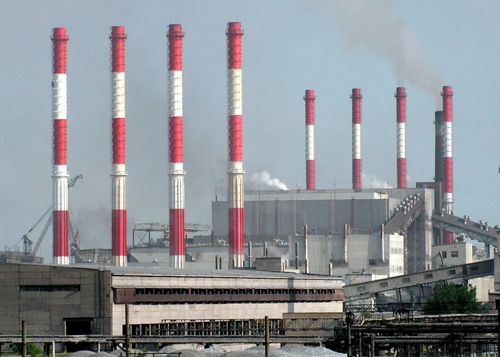

Для любых котельных – промышленных и бытовых, проектируется, как правило, одна, общая для всех котлов, дымоходная труба

При этом наиболее важной частью проекта является аэродинамический расчет дымовой трубы

Материалом для нее может служить кирпич, железобетон, стеклопластик. Использование стальных аналогов, диаметром более 1м, допустимо, лишь при условии технико-экономической выгоды подобного выбора.

Перед монтажом дымовой трубы необходимо произвести ряд расчетов

Проектирование промышленных дымовых труб требует сложных, многоступенчатых расчетов

Расчет аэродинамики трубы

Обратите внимание!

Данная часть проектирования нужна, чтобы определить минимальную пропускную способность сооружения.

Она должна быть достаточной, чтобы обеспечить беспроблемное прохождение и дальнейшее удаление продуктов сгорания топлива в атмосферу, при эксплуатации котельной в режиме максимальной нагрузки.

Следует отметить, что просчитанная неправильно пропускная способность трубы может стать причиной скопления газов в тракте либо котле.

Грамотный аэродинамический расчет дает возможность объективно оценить производительность дутьевой и тяговой систем, а также перепад давлений в воздушном и газовом трактах котельной.

Итогом аэродинамических вычислений служат рекомендации специалистов по высоте и диаметру дымовой трубы и оптимизации участков и элементов газо-воздушного тракта.

Определение высоты сооружения

Следующий пункт проекта — экологическое обоснование размера трубы, исходя из расчетов рассеивания вредных продуктов сгорания топлива в атмосфере.

Расчет высоты дымовой трубы производится, исходя из условий рассеивания выброса вредных веществ.

При этом должны соблюдаться все санитарные нормы для коммерческих и заводских предприятий, а также учитываться фоновая концентрация данных веществ.

Последняя характеристика зависима от:

• метеорологического режима атмосферы в данной местности;
• скорости потока масс воздуха;
• рельефа местности;
• температуры отводимых газов и пр. факторов.

В ходе данной стадии проектирования определяется:

• оптимальная высота трубы;
• максимальный, разрешенный объем выброса вредных веществ в атмосферу.

Прочность и устойчивость трубы

Расчеты нужны и для определения конструкции трубы

Далее, методика расчета дымовой трубы предусматривает комплекс вычислений, определяющих оптимальную устойчивость и прочность сооружения.

Виды дымоходов

Кирпичный

Достоинства:

• прочность;
• высокая теплоемкость;
• безопасность.

Недостатки:

• сооружение требует длительного времени и денежных затрат;
• используемая глина благодаря пористой структуре способна в процессе эксплуатации накапливать конденсат, что в последствие ведет к разрушению дымохода;
• при небрежной кладке кирпича (глина внутри не заглажена) ускоряется накопление сажи;
• прямоугольное сечение затрудняет прохождение дыма;
• сложность в обслуживании и ремонте.

Асбоцементный

Такие дымоходы можно использовать при температуре газов не выше 300 градусов. Достоинства:

• дешевизна;
• простота при монтаже;
• круглое сечение;
• сравнительно малый вес.

Недостатки:

• пористость материала;
• не теплостойкий;
• нет утепления;
• тяжело делать поворотные элементы;
• необходимо часто прочищать от сажи.

Стальные одноконтурные

Наилучшим материалом для таких дымоходов является кислотоустойчивая и жаропрочная нержавеющая сталь толщиной 0,6-1 мм. В реальности часто используют обычную нержавейку и даже оцинковку. Последняя – самое неудачное решение. Достоинства:

• сравнительно низкая стоимость;
• легкость монтажа;
• круглое сечение и гладкая поверхность;
• небольшой вес;
• простота в ремонте.

https://youtube.com/watch?v=vnseHRwRIFA

Недостатки:

• отсутствует теплоизоляция, что ведет к быстрому охлаждению и образованию конденсата;
• при проходе через горючие материалы, например деревянные перекрытия, требуется большой отступ по диаметру и изоляция асбестовым волокном или иным негорючим материалом;
• относительно небольшой срок эксплуатации (10-15 лет).

Стальные двухконтурные

Двухконтурные дымоходы отличаются от одноконтурных тем, что изготовлены из двух труб, между которыми присутствует негорючий утеплитель. Достоинства:

• сохраняют температуру, скорость прохождения газов выше;
• к внутреннему монтажу требования занижены;
• конденсата образуется мало.

Недостаток:

очень высокая стоимость.

Керамические

Продукт на рынке относительно молодой, но уже завоевавший популярность. Состоит он из трех компонентов: огнеупорная керамика, негорючий теплоизоляционный утеплитель и легкий бетонный защитный короб. Достоинства:

• очень высокая устойчивость к температуре (выдерживают до 1200˚С);
• круглое сечение и гладкая внутренняя поверхность;
• герметичность и теплоизоляция на высоком уровне;
• монтаж довольно прост;
• долговечность (керамическая труба прослужит около 30 лет).

Недостаток:

Пример расчета трубы

И, наконец, расчет дымовых труб на конкретном примере. Дымоход в нашем случае представляет собой металлическую изолированную трубу.

• 1.Предположим, что печи на 1 час работы требуется 10 кг дров, (влажность топлива 25%).
• 2. Объем газов (V) в нормальных условиях — 10 м³/кг (с учетом коэффициента избытка воздуха).
• 3.Температура на входе ─ 150 градусов. Значит , Vг = (10∙10∙1.55)/3600. После всех вычислений объем газов ─ 0, 043 м³/сек.
• 4. Если скорость газов за 2м/сек., можно вычислить диаметр трубы дымохода:

Все полученные результаты надо подставить: dт = √4∙0.34∙0.043∙(1+150/273)/3.14∙10∙3600. После всех вычислений, получаем необходимый диаметр: 0.165 м.

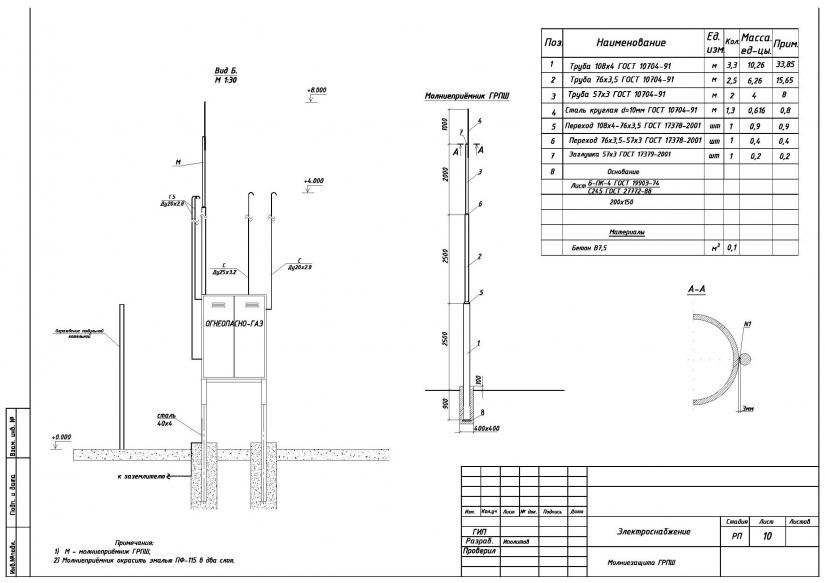

Необходимые меры безопасности: молниезащита котельной

Для всех не металлических конструкций должна присутствовать молниезащита. В трубы вставляют металлические молниеприемники и заземляют их токоотводом – стальным прутом с диаметром 1,2 мм, который прикрепляют к стенке трубы при помощи кронштейнов. Заземление завершает металлический штырь, вбитый в землю.

Согласно инструкции по установке молниеотводов для котельных их количество зависит от длины дымохода. Для 15-50 метровой конструкции достаточно будет одного стержня. Более высокие трубы до 150 метров требуют установки 2 молниеотводов метровой высоты. Свыше 150 метров – как минимум 3 токоотводов.

Металлическая конструкция выступает естественным токоприемником и в защите не нуждается.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Зависимость высоты дымохода от других элементов кровли

Большое значение также имеет то, насколько близко сам дымоход расположен к коньку кровли, парапету или других его элементов:

Итак, что касается возвышения дымовых труб над крышей, существуют такие правила:

1. Не меньше, чем 1,2 метра над плоской кровлей.
2. Не меньше, чем 50 см над коньком кровли, если труба расположена до 1,5 метра от конька.
3. Не ниже уровня конька, если труба расположена от 1,5 до 3 м от конька.
4. Не ниже линии, которую можно провести от конька вниз к горизонту под углом 10 градусов, если труба расположена от конька более 3 метров.

При этом дымовой канал должен находиться от других элементов строения на определенном расстоянии, минимум:

• 150 мм для труб с изоляцией;
• 500 мм для труб без изоляции.

Минимальная разрешенная высота трубы – 50 см. Но это слишком низкие трубы, которые разрешено ставить только на плоских крышах без каких-либо выступов. Если же крыша с более сложной конфигурацией, придется повозиться и учесть все выступающие части.

Так, если все эти части находится на расстоянии от 1,5 метров от самой трубы, тогда трубе достаточно быть просто выше, чем все эти элементы. Если они ближе, чем 1,5 метров, тогда дымоход должен превышать их высоту минимум на 59 см:

От чего зависит тяга дымохода, как ее рассчитать и усилить

Тяга – это отдельный процесс аэродинамического характера, при котором продукты горения движутся из зоны с повышенным уровнем давления в зону с более низким показателем. В связи с этим тяга дымохода является наиболее важным параметром при расчете всей отопительной системы частного дома. При неправильном расчете возникает обратная тяга, при которой продукты горения не отводятся, а попадают в жилое помещение. От каких факторов зависит уровень тяги? Как правильно произвести расчет параметра? Какими способами можно усилить тягу при недостаточности? Читайте далее.

Процесс отвода продуктов горения

Для чего нужны расчеты

Естественный воздухообмен, при котором продукты сгорания удаляются в атмосферу, происходит только в том случае, если дымоотводящая конструкция имеет правильную форму и размер.

При наличии препятствий – поворотов, углов, участков дымового канала с низкой пропускной способностью – дым может пойти в другом направлении, где его распространению ничто не будет мешать. При малой высоте трубы разница температур окажется недостаточной для образования тяги или появится ветровой подпор, который будет мешать дыму выходить из трубы, практически вгоняя его обратно.

Однако, про размеры дымовой трубы нельзя сказать, что чем больше, тем лучше. Слишком длинный или широкий дымовой канал увеличит расходы на возведение дымохода. Печь или котел с таким дымоходом будет работать на износ в условиях избыточной тяги, сжигая топливо быстрее, чем это нужно для прогревания помещений. Полученное же при сжигании тепло будет частично улетать в трубу, отчего затраты на отопление увеличатся.

Материалы для возведения труб котельных

Системы для отвода дыма возводят из разных материалов — кирпича, стали, керамики, полимера. Дымоход из кирпича отличается хорошей механической прочностью, отличной теплоемкостью, достаточно высокой степенью пожаробезопасности. Недостатков у этих конструкций тоже немало, поэтому в современном строительстве полностью кирпичные дымоходы встречаются все реже. Нормативные документы ограничивают высоту кирпичных труб 30-70 м, а диаметр 0,6-8 м.

На стенках кирпичной трубы со множеством выступов и углублений внутри, всегда оседает много конденсата, копоти, содержащей оксиды серы. Последние, вступая в реакцию с водой, образует кислоты, активно разрушающие кирпич. Неровности поверхности, сужение прохода в результате постепенного нарастания слоя сажи, становятся причиной снижения скорости прохода дыма.

Дымоходы из керамики более устойчивы к конденсату и воздействиям внешних факторов, у них высокая огнеупорность. Но эта система имеет большой вес, т.к. внутри находятся металлические стержни, придающие ей дополнительную прочность. Отсюда вытекают требования по обязательной устройству отдельного фундамента, опор, что повышает трудоемкость и стоимость монтажа.

Полимерные дымоотводные трубы уместны в котельных с максимальной температурой 250 градусов С, при монтаже газовых колонок. Они легкие, гибкие и долговечные, но актуальны только для газового оборудования.

Устройство для отвода дыма из нержавеющей стали – сборка, состоящая из отдельных элементов дымохода, соединенных между собой при помощи фасонных деталей: тройников, патрубков, дефлекторов, тройников, отводов. Монтаж такого дымохода может быть выполнен и после постройки здания в короткие сроки. Существует большой ассортимент соединительных деталей, поэтому трубе можно придать любую конфигурацию.

Модульный дымоход можно без особого труда демонтировать и перенести в другое место. Преимуществом конструкции является и ее небольшой вес, что позволяет обойтись без фундамента, устойчивость к воздействию влаги, незначительное отложение копоти на внутренних стенках, высокая скорость прохождения дымовых газов.

Санитарно-технические нормы разрешают применять стальные трубы для сооружения дымоходов высотой более 30 м, исключение возможно только в том случае, когда за сутки расходуется менее 5 т многозольного топлива. Причина в том, что срок службы таких сооружений составляет 10 лет, а если используется высокосернистое топливо, он существенно сокращается.

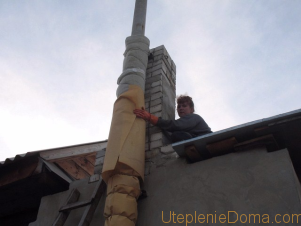

Толщина теплоизолятора

Зачатую для отвода отработанных газов котлы оснащаются не обычными одностенными дымоходами, а моделям «сэндвич». Производители предлагают в основном два вида подобных труб:

• с толщиной утеплителя 5 см;
• с утеплителем на 10 см.

Выбор дымохода в данном случае будет зависеть от того, в каком регионе располагается дом с котельной. Считается, что в большинстве районов России достаточно использовать отводные «сэндвич»-трубы с толщиной утеплителя на 5 см. Дымоходы, изолированные десятисантиметровой базальтовой ватой, устанавливаются при сборке системы отопления обычно только в домах, расположенных в северных регионах страны.

Источник
