Как сделать вентиляцию в газобетонных домах

Подробные схемы

Вентиляционная система, независимо от ее типа, выглядит следующим образом. Внешний воздух поступает в жилые помещения здания, а вытяжка – из подсобных помещений (на кухне обычно устанавливаются 2 вытяжки и простая вентиляционная вытяжка). Между вытяжными и приточными помещениями протекает поток воздуха.

Обычно переливы происходят под внутренними дверями. Поэтому при установке дверей рекомендуется оставить зазор между полотном двери и поверхностью пола. Если по какой-то причине нет зазора, то для перелива следует установить переливные каналы или настенные решетки. В качестве альтернативы в таком помещении можно установить отдельный вытяжной воздуховод, что значительно усложняет систему.

В целом, чем дороже и сложнее система, тем лучше она вентилирует помещение и расходует меньше энергии.

Сортамент по типоразмерам и форме сечения

Наиболее популярные в жилищном строительстве ПВХ воздуховоды выпускаются в двух вариантах:

• круглые с диаметрами поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
• прямоугольные с габаритами поперечного сечения 55 × 110 мм, 60 × 122 мм, 60 × 204 мм.

Пропускная способность круглых вентиляционных каналов возрастает с увеличением диаметра. КПД трубы с диаметром 125 мм в 1,5 раза выше трубы с диаметром 100 мм, а трубы с диаметром 150 мм выше «сотки» уже в три раза.

Поливинилхлоридные трубы нельзя использовать для транспортировки воздуха с температурой более 50 градусов Цельсия. Диаметр воздуховода не должен быть меньше диаметра выходного отверстия канала. В противном случае снижается пропускная способность канала

Воздуховод круглого сечения 100 мм работает с той же производительностью, что и короб размером 55 × 110 мм. Круглый канал 125 мм и прямоугольник 60 × 204 мм практически эквивалентны по пропускной способности воздуха.

Круглая труба 200 мм выпускается без широкого набора соединительных частей. Воздуховод с прямоугольным сечением 90 × 220 мм соответствует круглой трубе с диаметром 150 мм, но применяется на практике редко из-за высокой стоимости.

Завоевать авторитет у застройщиков частных домов пластиковым трубам помогли такие замечательные характеристики как:

• способность поглощать шум и тепло;
• идеально гладкая поверхность, позволяющая воздуху проходить по каналу с высокой скоростью;
• отсутствие коррозии, дающее возможность прокладки труб в помещениях с высокой влажностью;
• индифферентность по отношению к агрессивным воздействиям, обеспечивающая длительную эксплуатацию;
• стенки, обработанные антистатиком, препятствующие накоплению электрических зарядов, оседанию пыли внутри канала;
• достаточная прочность и небольшой вес;
• простой и понятный процесс сборки укрупненных узлов и пространственных систем;
• изготовление деталей по ГОСТ и ТУ с получением сертификатов на соответствие санитарно-гигиеническим требованиям;
• относительно доступная цена.

Из недостатков ПВХ труб можно отметить низкую огнестойкость, боязнь отрицательных температур, необходимость антистатической обработки.

Жесткие воздуховоды изготавливают способом отливки и застывания в формовочой опалубке. Толщина стенки канала не менее 3 мм. Трубы можно приобрести в любом супермаркете или у производителей, самые известные из которых: компании ЭРА, ВЕНТС, Эко-Трейд

Белый цвет пластика отлично гармонирует с элементами отделки комнат, часто воздуховоды прячут за гипсокартоном с последующей отделкой.

Небольшая высота полимерных коробов помогает уменьшить пространство между плитой перекрытия и подвесным потолком. Тем самым сохранить приемлемую высоту помещения и его кубатуру.

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Особенности воздухообмена в доме из газоблоков

Если в кирпичных домах вентиляция организовывается путем сооружения специальных каналов в стенах, то газобетонные постройки представляют сложность в этом плане. Материал их сооружения обладает высокой газопроницаемостью, что нарушает герметичность воздуховодов. Решить данную проблему позволит:

1. Установка канала-короба, изготовленного из оцинкованной стали. Его можно утеплить во избежание образования конденсата и обшить малогабаритными газобетонными блоками.
2. Выкладка вентканала и прилегающих к ним внутренних стен кирпичом.
3. Гильзование пластиковым вентиляционным каналом.

Вентиляция в доме

Современные стандарты воздухообмена

Согласно СП 131.13330.2020 «Строительная климатология», установлены новые параметры по нагреву, кондиционированию, вентиляции воздуха, которые следует учитывать при проектировании жилых домов.

На стадии составления проекта здания нужно еще придерживаться норм по вентиляции и кондиционированию воздуха в соответствии со СНиП 2.04.05–91* (дата актуализации 01.01.2021). В основе нормативов лежит уровень воздухообмена за час, и для каждого помещения он свой.

В таблице «Нормы воздухообмена» приведены параметры расхода и обмена воздуха для каждой комнаты в доме:

Нормы воздухообмена

Особенно важно соблюдать нормативы в домах из газобетона при оборудовании естественной вентиляции. Ее эффективность напрямую зависит от сечения приточных и отводных отверстий, которые и определяют объем воздухообмена

Например, при установке трубы с сечением 150 мм воздухообмен в час будет равен 30 м³. Для туалета, ванной или небольшой жилой комнаты этого достаточно при условии, что вытяжная труба расположена на правильной высоте, а силы ветра хватает для создания тяги. В ином случае будет нарушен уровень углекислого газа в помещении, что может привести к отравлению.

В таблице ниже приведены допустимые уровни углекислого газа:

Качество воздуха

Особенно важно знать, как правильно устанавливать вентиляцию в частном доме из газобетона, стены которого снаружи будут утеплены пенопластом. Этот материал отличается низкой паропроницаемостью

Если изнутри стены не будут вентилироваться и подсушиваться, то влага, постепенно накапливающаяся под пенопластом, приведет к их разрушению.

Пример расчета воздухообмена

Расчетами должны заниматься специалисты, проектирующие схему вентиляции. Только они знают все нюансы, какие следует учесть в доме из газобетона.

На глазок можно все же прикинуть, какой объем воздуха должен поступать в дом. Например, для четырехкомнатного одноэтажного здания площадью 80 м², в котором есть два совмещенных санузла и кухня с газовой плитой на 4 конфорки потребуется с учетом норм:

1. Для жилых помещений 240 м³/ч (80 м² × 3 м³/ч на 1 м²).
2. Для кухни согласно данным, указанным в таблице, воздухообмен должен составлять 90 м³/ч.
3. Для совмещенных санузлов — 100 м³/ч (2 × 50 м³/ч).

Сложив все показатели, можно увидеть, что для оптимального микроклимата воздухообмен должен составлять 430 м³/ч.

Следует отметить, что даже при обустройстве вентиляции своими руками делать расчеты на глазок не рекомендуется. И схема вентиляционной системы, и расчет должны быть сделаны специалистами.

Нужна ли на даче вентиляция?

Скептики скажут: зачем тратить время на установку дополнительных устройств, если дача – это домик для временного, короткого проживания.

Несколько ночей, тем более летом, можно провести с открытой форточкой, вот вам и вентиляция.

Покупая красивый домик с приусадебным участком, многие планируют сделать его полностью пригодным для постоянного жилья – в этом случае хорошая вентиляция просто необходима

На самом деле, комфорт заключается не только в свежем воздухе. Это и нормальная влажность, и благоприятные условия для хранения свежих овощей и заготовок, с быстрая сушка мокрой одежды, и отсутствие плесени, вместе с которой в домике поселяется затхлый запах.

Если вы построили новую дачу или получили в наследство небольшой старый домик, для начала приведите в порядок вентиляционную систему. Это необходимо и для сохранности самого дома – материалов, из которых он построен

Как определить, что воздух застоялся и не циркулирует? Вот несколько очевидных признаков:

• конденсат на оконных стеклах, ручейками стекающий на подоконник;
• очаги плесени на стенах, в углах или на потолке;
• отстающие от стен обои, рассохшаяся мебель;
• стойкий «аромат» плесени и затхлости;
• прохладная, неприятная атмосфера, возникающая из-за высокой влажности даже в теплом помещении.

Вещи в таком доме практически не просыхают, по стенам постоянно ползают какие-то жучки и мокрицы.

Вот некоторые из таких устройств:

Галерея изображенийФото из Недорогой, простой в монтаже вентилятор кардинально изменит микроклимат в туалете, на кухне или в душевой. Он управляется выключателем, относится к энергозависимым приборам, но электричества тратит немногоЭто простейшее устройство для организации естественной вентиляции. Если вытяжные каналы, проложенные в стенах, работают хорошо и не забиты, то монтажа клапана достаточно для активной циркуляции воздухаВ зависимости от погоды окно можно открывать чуть-чуть или шире, регулируя зазор створки. Летом, чтобы защититься от комаров и мошки, дополнительно требуется установить антимоскитную сеткуПростое, но эффективное устройство на оголовке трубы выполняет важные функции: защищает канал от попадания мусора, дождя и снега, а также значительно увеличивает тягуБытовой осевой вентилятор на вытяжкуПриточный клапан для установки в стенуМеханизм ступенчатого открывания окнаДефлектор для монтажа на вентиляционный канал

Даже установив одно из перечисленных устройств, вы сразу заметите разницу: из дома пропадет сырость, не придется устраивать сквозняки для проветривания.

Нужна ли вентиляция деревянному дому?

Многие считают, что принудительную вентиляцию в деревянном доме вовсе не обязательно устанавливать, так как в таких постройках обмен свежим воздухом происходит за счет дышащих свойств древесины. Однако на самом деле это вовсе не гарантирует того, что воздух и влажность в деревянных коттеджах будут нормальными.

Например, по финским стандартам установка принудительной приточно-вытяжной вентиляцией с рекуперацией тепла — обязательное условие для строительства дома. Хотя надо отметить, что если дом исключительно летний, то вам наверняка хватит вентиляции через форточки и двери.

В случае, если в доме установлена печь, и к тому же туалет находится в доме, то вентиляция нужна в обязательном порядке, иначе может не быть тяги. По крайней мере, на кухне и в туалете. На кухне желательно делать даже два отдельных вентиляционных канала — один — естественный, а второй — над плитой, принудительный.

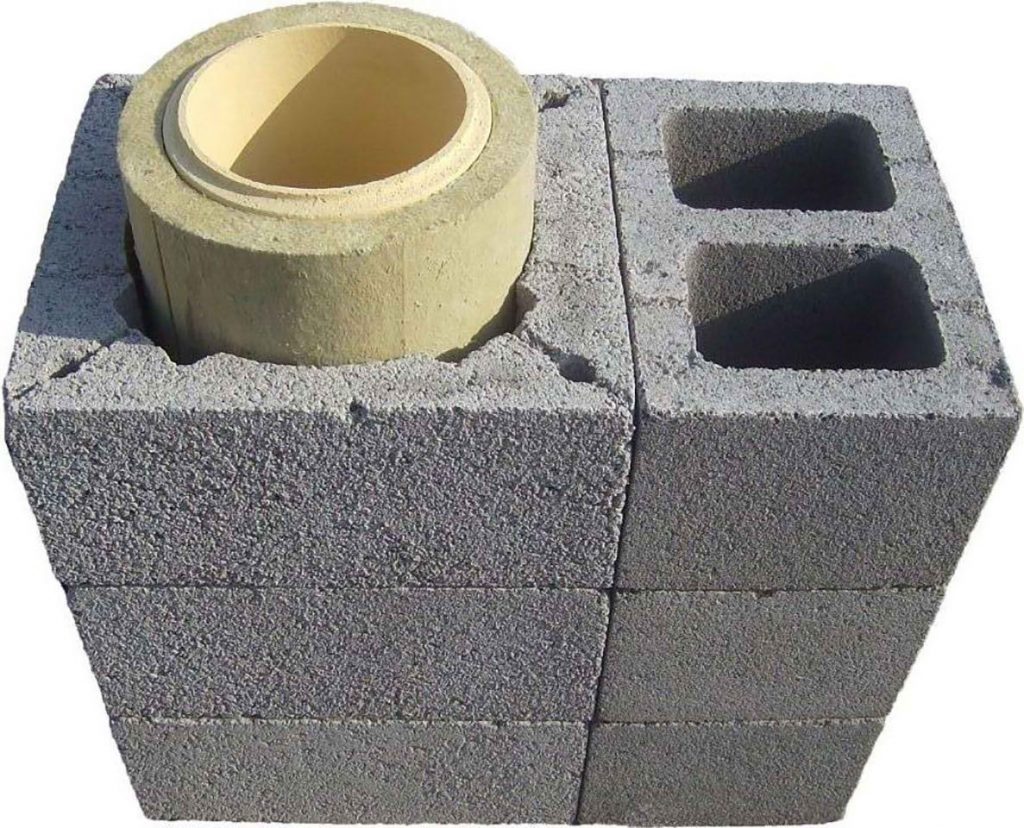

Вентканалы в стенах из газобетонных блоков: инженерные нормативы

В домах, построенных из газобетона, особое внимание уделяется построению вентканала. Обязательно учитывается способность этого строительного материала впитывать влагу, газы, его хрупкость и неспособность противостоять высоким температурам

Следовательно, вентканалы выполняют другими способами:

• выкладывание самого канала и прилегающей к нему стены из кирпича;
• гильзование пластиковыми, стальными или асбестоцементными трубами;
• установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

Важно! Категорически нельзя устраивать из вентканала «произведение искусства» и украшать его приспособлениями, не имеющими отношения к системе вентиляции. Завершением трубы может быть зонтик или дифлектор, который улучшит работу естественной вытяжки

Особенности воздухообмена в доме из газоблоков

Если в кирпичных домах вентиляция организовывается путем сооружения специальных каналов в стенах, то газобетонные постройки представляют сложность в этом плане. Материал их сооружения обладает высокой газопроницаемостью, что нарушает герметичность воздуховодов. Решить данную проблему позволит:

1. Установка канала-короба, изготовленного из оцинкованной стали. Его можно утеплить во избежание образования конденсата и обшить малогабаритными газобетонными блоками.
2. Выкладка вентканала и прилегающих к ним внутренних стен кирпичом.
3. Гильзование пластиковым вентиляционным каналом.

Вентиляция в доме

Устройство вентиляции своими руками

Монтаж вентиляционной системы газобетонного дома – это непростой процесс. Если вы не строитель, то своими руками его не осилить. Все дело в том, что вентканал собирается в месте со стеной. Чаще его поднимают внутри стены, устанавливая короб или трубу.

Есть вариант сборки системы вентиляции, которая формируется за пределами конструктивных элементов строения. Для этого придется собрать модульную систему на чердаке с установкой вентилятора и разводки воздуховодов. В принципе, ничего сложного в сборке нет. Непросто будет сделать отверстия в перекрытиях, вставить туда трубы. Для этого используют перфоратор с алмазной коронкой. И здесь опять-таки, если вы не строитель, то лучше это не делать своими руками.

Установка приточного клапана

Самый простой вариант – установить воздушные клапаны. Газоблоки – материал мягкий и пористый, так что просверлить в них отверстия не составит большого труда. Это можно сделать не только коронкой, но и обычным сверлом, сделав в стене несколько отверстий небольшого диаметра, расположенных по окружности, определяющей контуры будущего сквозного отверстия.

В принципе, естественную вентиляционную систему в доме из газобетона можно собрать из воздуховодов с выводом их за пределы строения. Как это сделать правильно.

Монтаж вентиляционных каналов

Как проводится процесс сборки вентканалов в доме из газобетона своими руками.

1. В первую очередь определяется схема установки воздуховодов. Если это одна система, то магистраль будет захватывать все служебные помещения одним воздуховодом, проведенным под потолком в горизонтальном направлении.
2. Определяется сечение воздуховода на основании расчета объема вытягиваемого воздуха.
3. По схеме рассчитывается количество фитингов и прямолинейных участков, с обозначением длины последних по каждому участку.
4. Закупаются необходимые материалы с учетом крепежных элементов.
5. Сборку лучше начинать со стороны самого крайнего помещения.
6. Придется в каждой стене, отделяющей комнаты друг от друга, проделывать отверстия под диаметр воздуховода.
7. Сборка проводится на хомуты, если это металлические воздуховоды, или на муфты, если они пластиковые.
8. Выходной патрубок выводится обычно через кухню, а точнее через стену, сопряженную с улицей.
9. Во всех помещениях в воздуховоде делаются окна для вытяжки, которые закрываются решетками.

Монтаж вытяжного вентилятора

Если это канальная модель, то ее просто вставляют в стену в отверстие, которое сделано для вытяжки. Если это настенная модель, то она крепится к стене с внутренней стороны комнаты. В санузлах используется именно последний вариант. Вентилятор будет работать правильно, если его выставить точно по горизонтали, имеется в виду его вал с крыльчаткой.

Дополнительные действия

Наряду с естественной вентиляцией стен и кровли дома из газобетонных блоков, стоит позаботиться о подаче, охлаждении/нагревании свежего воздуха. Современные вентиляционные системы рекуперационного типа позволяют сократить теплопотерю сооружения на 20-30%. Это позволяет полностью перекрыть утечку тепла, вызванную воздушными каналами газобетонных блоков.

То, что дом из газобетона может обойтись без вентиляции – не более чем миф. Пористая структура блоков не справится с выводом накопившейся в помещениях влаги, что приведет к разрушению отделки и снижению эксплуатационных свойств жилища. Дому из газоблоков необходима качественная вентиляция, позволяющая создать комфортную для проживания людей обстановку.

Газобетон — это достаточно качественный строительный материал, который обладает массой преимуществ. Самое главное — он имеет низкую стоимость и дома, построенные из него, очень теплые. Но есть и недостаток — влагу впитывает газобетон тоже хорошо, а теплосберегающие качества при этом сильно ухудшаются.

Для того чтобы избавиться от всех недостатков, нужно обеспечить качественную циркуляцию воздуха в комнатах. Сделать ее самостоятельно несложно, но придется изучить все рекомендации и нюансы. В противном случае работать система будет неправильно.

Монтаж вентиляции своими руками

Вертикальные вентканалы монтируются на стадии строительства

Установка вентиляционной системы в газобетонном доме является непростым процессом. Требуется сборка канала вместе со стеной или собирается модульная схема на чердаке или мансарде с установкой вентилятора. Потребуется создание отверстий в перекрытиях, чтобы провести трубы. Все это требует от мастера навыков и профессионального инструмента.

Установка воздушных клапанов

Это самый простой способ, которым создается вентиляция в газобетонном доме. Газобетон отличается мягкостью и пористостью структуры, поэтому просверлить в нем отверстия несложно. Для этого потребуется коронка или обычное сверло, с помощью которых делают дыры небольшого диаметра по окружности.

Установка вентиляционных каналов

Алгоритм сборки вентиляционного канала:

• Определение схемы установки воздуховодов. Магистраль должна захватывать все служебные помещения одним воздуховодом. Ее проводят над потолками горизонтально.
• Определение сечения воздуховодов.
• Расчет количества фиксаторов и соединителей с обозначением длины участков.
• Покупка материалов и инструментов для установки трубопровода.
• Сборка. Лучше начинать процесс с самого крайнего помещения. В каждой стене между комнатами делаются отверстия под трубы. Собираются трубы на хомуты (при металлических трубах) или муфты (пластиковые трубы).
• Прокладывание выходного патрубка через кухню и стену, сопряженную с улицей.
• Создание окон воздуховода в каждой комнате. Их нужно перекрыть решеткой.

Далее можно приступать к выбору дополнительного оборудования, расчету его мощности, покупке и установке.

Монтаж вытяжного вентилятора

Вентиляторы бывают разные. В случае выбора канальной модели, потребуется ее установка в стену в отверстие для вытяжки. Настенные устройства крепятся на стену с внутренней стороны. Это вариант для санузлов.

Самостоятельный монтаж системы вентиляции

Обустройство вентиляционных каналов из кирпича, труб или специальных блоков с отверстиями выполняется одновременно с возведением стен. Поэтому вполне реально сделать это самостоятельно. Но расчет вентиляции все же лучше доверить специалисту. Это особенно актуально, если планируется естественная вентиляция в доме из газобетона своими руками

Очень важно в этом случае правильно рассчитать сечение и количество воздуховодов, чтобы была обеспечена необходимая тяга

Монтаж вентканалов

Вентиляционная система монтируется по такому принципу:

• Отверстия для притока свежих воздушных масс располагаются в жилых комнатах. Воздух подается по трубам, спрятанным в стенах или специальных коробах.
• Выходные воздуховоды обустраиваются в санузлах, кухне и прочих «рабочих» помещениях. Они на чердаке объединяются в общую шахту, которая выводится наружу за поверхность крыши.

Воздуховоды собираются очень просто. Надо лишь вставлять одну деталь в другую. Благодаря огромному разнообразию труб, отводов, переходов, тройников, клапанов, задвижек и прочих элементов можно без проблем собрать воздуховод любой конфигурации.

Элементы воздуховодов

Монтаж вентиляции осуществляется в такой последовательности:

1. Создается схема установки воздуховодов.
2. На основании расчетов параметров воздухообмена определяется сечение воздуховода.
3. Исходя из схемы, следует рассчитать количество фитингов и прямолинейных участков, а также определить их длину.
4. Осуществляется закупка необходимых материалов.
5. Сборку следует начинать с вентиляционного отверстия, расположенного в самом крайнем помещении.
6. В стенах, отделяющих помещения друг от друга, проделываются отверстия под трубы воздуховода.
7. Сборка осуществляется при помощи хомутов, если используются металлические трубы. Для пластиковых применяются муфты.
8. Выходной патрубок выводится в общую шахту.
9. В каждом помещении в воздуховоде выполняются отверстия для втягивания воздуха. Их следует закрыть решетками.

Вывод вентиляции наружу

Как избежать ошибок

При самостоятельном монтаже вентиляционной системы встречается немало ошибок. Чтобы избежать их, следует соблюдать следующие правила:

• Нельзя обустраивать вентиляцию в несущих стенах, поскольку это негативно сказывается на их прочности.
• В котельной следует устанавливать и приточный, и вытяжной клапаны.
• Сразу два клапана надо устанавливать и в том помещении, которое отделено от вентканала двумя дверьми.
• Недопустимо обустраивать шахту небольшого сечения, поскольку она не сможет обеспечить воздухообмен, соответствующий нормативам. Вентканал должен иметь минимальное сечение 0.016 м², что соответствует трубе диаметром 150 мм (труба выбрана с запасом).

Правильно обустроенная вентиляция существенно повышает надежность и долговечность дома. А жить в нем будет приятно и комфортно.

Воздуховоды в кирпичном доме

Кладка вентиляционных каналов из кирпича – наиболее распространённый способ организации воздухообмена в частных домах. Кирпич не разрушается под воздействием горячего воздуха, на его стенках не образуются загрязнения и не оседает влага, поэтому материал часто применяется для организации дымоходов и воздуховодов.

Вентканал представляет собой прочную вертикальную конструкцию, выходящую на отметку выше кровли

Важно организовать в шахте постоянное движение воздушных масс, для этого следует избегать поворотов и неровностей внутри воздуховода

Кирпич для вентканалов устойчив к воздействию влаги и горячего воздуха.
В качестве скрепляющего раствора используется смесь песка и цемента, разведённая водой.

Размеры составляют, как правило, 12×15 см, для кирпичных конструкций — 12×25 см. Толщина стенок не должна быть меньше 10 см. Поскольку вентшахта из кирпича имеет большой вес и создаёт сильную нагрузку, его устанавливают непосредственно на фундамент здания.

Этапы работ по кладке кирпичной вентиляции

Процесс работы по установке кирпичной кладки своими руками происходит с применением шаблона, который можно изготовить из фанеры или листа ДСП. Эта деталь имеет квадратную или прямоугольную форму, в зависимости от формы сечения будущего воздуховода. Длина шаблона составляет 8–10 кирпичей в толщину.

Кладка вентканалов из кирпича производится от угла стены. Первый воздуховод создаётся после того, как уложены 2 слоя кирпича. Чтобы ориентироваться на шаблон во время работы, его нужно установить по вертикали при помощи отвеса. Между двумя каналами следует оставлять расстояние шириной в один кирпич.

Кирпичи нужно монтировать впритык, а излишки раствора снимать с помощью шпателя. Ряды укладываются с небольшим сдвигом относительно предыдущего ряда. После выкладывания 5–7 рядов кирпичей, необходимо переносить фанерный шаблон.
Если рядом с вентканалом расположен дымоход, между ними должна быть сплошная кладка из кирпича толщиной от 40 см. Это позволит избежать смешения воздушных потоков и попадания продуктов горения в систему вентиляции.

Дополнительные шаги

Важно позаботиться о температурных режимах, то есть о нагревании или охлаждении подаваемого воздуха. Если предпочтение отдается системам рекуперационного вида, то это позволит сократить уровень потери тепла на 25–30 процентов

Данное действие происходит за счет перекрытия утечки тепла, которую вызывают воздушные каналы.

Уникальность газобетона заключается в пористости структуры, поэтому блоки просто не в состоянии справиться с выведением накопившегося количества влаги.
Снижается уровень эксплуатационных свойств и начинается портиться внутренняя и наружная отделка.

Профессионалы утверждают, что таким домам крайне необходима качественная система воздуховода, позволяющая создавать максимально комфортные (отсутствие влаги, сквозняков, быстрая и регулярная смена воздуха) и приемлемые условия жизни для людей.
