Теплообменник для банной печи (подключение и установка): методы изготовления устройства для нагрева воды своими руками

Видео на тему

Такой процесс может быть осуществлён несколько раз в одной системе, ведь частным случаем теплообменника является и радиатор отопления, и газовый или электрический котёл.

Наиболее распространённая модель теплообменника, используемая в системе отопления, представляет собой 2 металлические ёмкости, которые подобно матрёшке находятся одна в другой, и через металлическую стенку производят передачу тепла.

Достоинства такого механизма заключается в том, что благодаря герметичной конструкции не происходит взаимное перемешивание однородных сред, а при использовании разных по физическим свойствам теплоносителей не происходит перемешивания.

Принцип работы печи с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Технология изготовления

Простейшим устройством такого типа можно считать медную трубу длиной в несколько метров, свернутую кольцами и установленную в бочку с водой таким образом, чтобы снаружи оставались лишь вход и выход. Такая конструкция (ее называют «змеевиком») способна охлаждать или нагревать жидкость в бочке, в зависимости от того, что именно нужно (в большинстве случаев необходим нагрев).

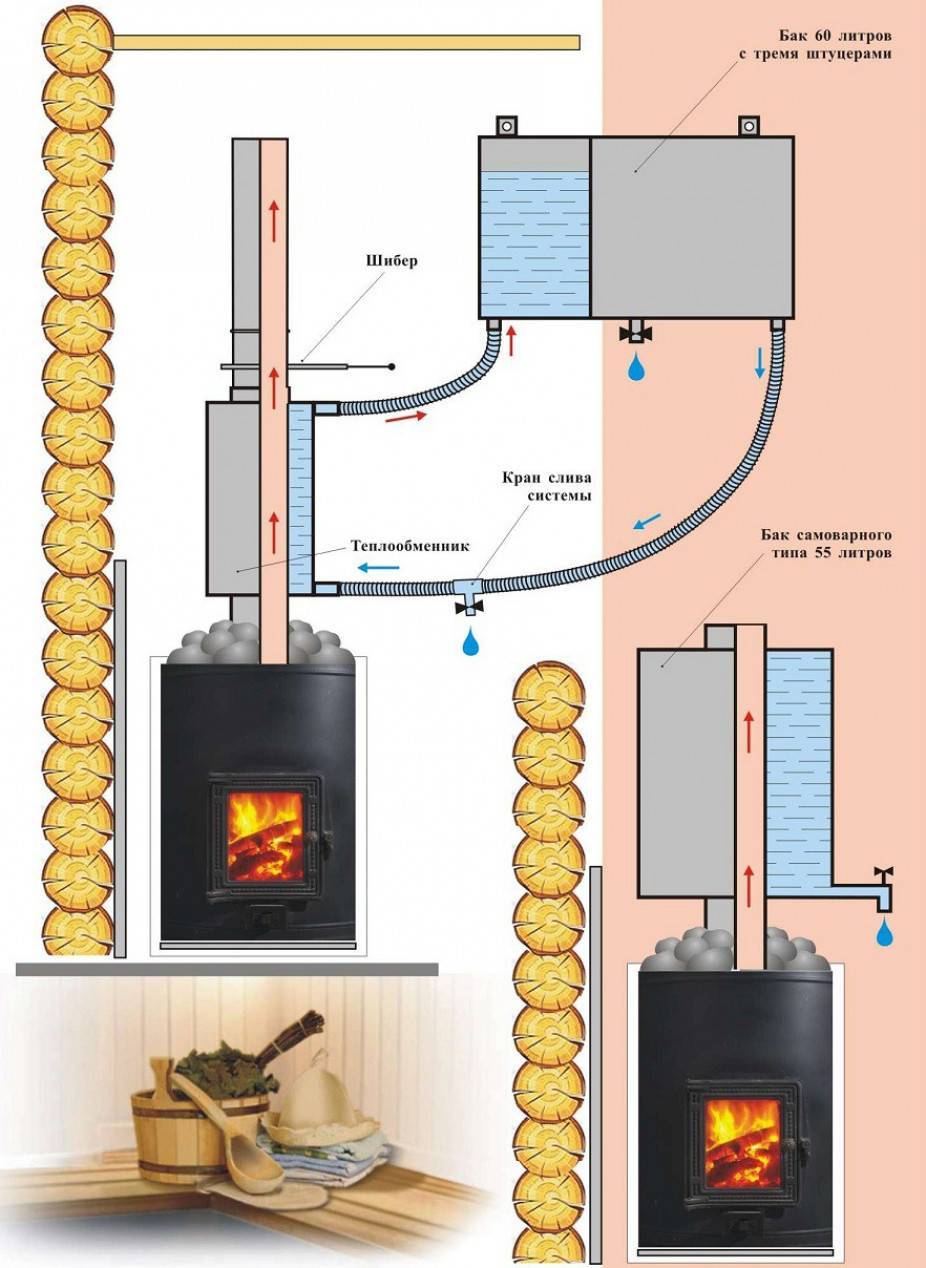

Схема монтажа теплообменника

«Змеевик» врезается в трубопровод рядом с печью или в накопительный бак. Спиралевидная труба устанавливается на высоте 1,5-2 м и становится дополнительным источником тепла.

Простейший теплообменник типа «труба в трубе»

Отдельно стоит рассказать о том, какой длины труба будет равняться, к примеру, 2 киловаттам. Основным критерием в данном случае является теплопроводность материала. Допустим, диаметр трубы составляет 2 см, а разница в температуре – 40ᵒС. Если произвести несложные расчеты, то выходит, что:

• металлопластиковых труб с их коэффициентом теплопроводности в 0,3 потребуется более 4 км;
• стальных труб с показателем в 50 – 25 м;
• медных труб с теплопроводностью свыше 380 – всего 3 м.

После подобных арифметических задач вполне очевидно, что наиболее подходящим материалом является медь. Более того, этот металл с легкостью гнется и подсоединяется резьбовым фитингом.

Теплообменник с емкостью

Теплообменник с емкостью

Самый подходящий для котла или печи вариант. Для его изготовления потребуется металлический бак литров на двадцать и две медных трубки.

Шаг первый. Если подходящего бака нет, то берется листовая сталь толщиной 2,5 мм и из нее сваривается резервуар необходимого объема. Сварка должна выполняться с минимальной толщиной швов.

Шаг второй. Резервуар устанавливается на высоте 1 м от пола, но не далее, чем в 3 м от отопительного печи. В нем проделываются два отверстия: одно – справа, возле дна конструкции, второе – слева, в самой высокой точке.

Шаг третий. Нижний отвод подводится к печи с минимальным наклоном вниз в 2ᵒ. Верхний отвод при этом подключается с наклоном в 20ᵒ, но уже в другую сторону.

Шаг четвертый. На выходе нижнего отвода врезается сливной кран накопительного бака. В нижней точке этого же отвода врезается еще один кран – для слива всей системы.

Шаг пятый. По окончании монтажа теплообменник проверяется на герметичность. В целях проверки он заполняется водой под незначительным напором – это позволит обнаружить протечки, если таковые имеются.

Трубная доска

Теплообменник с таким замысловатым названием также может быть изготовлен своими руками, хотя для этого понадобится опытный сварщик или же навыки работы со сварочным аппаратом.

Для изготовления потребуются:

• герметичные металлические резервуары, 2 шт.;
• медные трубки небольшого диаметра, 15-20 шт.

Резервуары располагаются по краям и соединяются между собой медными трубками, установленными под углом в разных точках емкостей. Вода будет перемещаться из одного резервуара в другой, а между ними, в том месте, где проходят соединительные трубки, и будет происходить обмен теплом.

Водяная рубашка

Не менее популярной разновидностью теплообменников является так называемая водяная рубашка. Она состоит из двух герметичных резервуаров разного диаметра, при этом один из них помещен в другой. Но сразу отметим, что подобная конструкция достаточно сложна в изготовлении, и справиться с ним самостоятельно, не имея специальных навыков, невозможно.

Водяной пиролизный котел бубафоня с ускорителем на опилках своими руками

Экология познания.Наука и техника: Самодельный пиролизный котел «бубафоня» это уникальное для нашего времени предложение, как iPhone, и доступное к исполнению изобретение народных умельцев.

Материалы для изготовления

Самодельный пиролизный котел «бубафоня» это уникальное для нашего времени предложение, как iPhone, и доступное к исполнению изобретение народных умельцев. Для создания печи потребуется газовый баллон емкостью 50 литров от пропан-бутана, стальной лист, предназначенный для вырезания 2-х кругов, соответствующих диаметру газового баллона.

Потребуются также полосы металлические толщиной до 4 мм и шириной 40 мм для лопастей и арматурные пруты 14 мм для решетки, располагаемой над камерой сгорания.

Принцип действия

Принцип работы котла, назовем его так — «Буб iPhone», гениально прост. Лопасти, расположенные на нижнем «блине» трубы, являются генератором вихревых потоков поступающего по трубе воздуха. Преграда по маршруту следования воздушных масс препятствует появлению огня под трубой.

Топливо (в большинстве случаев это сухие древесные опилки) лишь тлеет под сопротивлением поршня, получая приток воздушных масс из трубы. Водяные и газовоздушные пары, испарившиеся в процессе тления, конденсируются в приваренной вертикальной трубе котла.

Устройство котла

Устройство котла состоит из этапов:

• изготовление топки

• изготовление крышки и прижимного круга

• изготовления дымохода и дверки.

Газовый баллон обрезаем с использованием болгарки по верхней части от начала округления. В дальнейшем верхнюю часть можно использовать в качестве крышки. Для этого разрез шлифуют для создания герметичного соединения. Сверку вырезаем отверстие для установки трубы дымохода (поршня). Зазор должен составлять 2-3 мм. Крышку обвариваем по диаметру стальной полосой. Если предполагается изготовить печь с охлаждением (водяной рубашкой), то для создания пиролизного котла с водяным контуром потребуется дополнительный наружный цилиндр.

Для этих целей можно использовать трубу внушительного диаметра с толстыми стенками.

Необходимо помнить, что разность диаметров труб создает двухступенчатую тягу, а прямой угол дымохода трубы понижает скорость выведения газовоздушной смеси. Поэтому, боковой вывод трубы может достигать 0,15 м, а вертикальный – 0,20 м. Понижение давления смеси поддерживает процесс пиролиза в течение 10 часов.

Затем с использованием сварочного аппарата из арматуры изготавливаем решетку, которая обеспечит разложение истлевшего топлива в низ камеры сгорания. Для очистки зольной камеры в нижней части баллона необходимо предусмотреть дверцу с плотным притвором.

Как изготовить пиролизный котел собственноручно, представлено здесь.

опубликовано econet.ru

Какие материалы можно использовать?

Качественный теплообменник на дымоход изготовляется из пищевой аустенитной нержавеющей стали. Она отлично работает при постоянном воздействии высоких температур. Никель, который содержится в составе сплава, образует на поверхности трубопровода особую пленку, которая устойчива к воздействию агрессивной среды.

Значения временного сопротивления разрыву и относительного удлинения для оцинкованной стали

В качестве материала для трубы теплообменника можно использовать оцинкованную сталь. При сильном нагреве выше 200°С цинк, который содержится в металле, начинает испаряться. При температуре 500°С его концентрация в воздухе становится опасной для здоровья человека. Но если ваша отопительная система будет работать в меньшем температурном диапазоне, данный материал полностью безопасен.
