Как вывести трубу от буржуйки через стену

Вопросы, на которые стоит ответить перед началом работы

Чтобы решить задачу правильно — ответьте на несколько вопросов:

1. Нужно ли добиться максимального нагрева гаража? Если да — дымоход нужно пускать внутри помещения, чтобы тепло от горячего дыма, проходящего через трубу, грело гараж.
2. Как нужно решить задачу: быстро, дешево или качественно? Если дешево и быстро — можно сделать трубу из нержавейки и вывести ее сразу через стену. Если качественно — можно купить утепленный сэндвич-дымоход, и вывести его через стену вверху или через крышу.
3. Делать дымоход будете своими руками, или платить специалистам? Если своими руками — проще будет пустить дымовую трубу через стену.
4. Ваш гараж стоит впритык к другим гаражам? Если да, и пространства между стенами нет, или его очень мало (не поместится человек) — вариант только 1: делать выход через крышу.

Утеплять ли наружную часть трубы, и почему?

Из-за большого перепада температур (на улице мороз, а по дымовой трубе идет горячий дым) на поверхности дымохода будет образовываться конденсат. Он будет стекать вниз, портить внешний вид и засорять и дымоход, и помещение.

Чтобы уменьшить выпадение конденсата, наружный участок трубы надо утеплять. Как вариант — можно купить уже утепленный дымоход. Но дешевле будет использовать трубу из нержавейки, а утеплить ее самостоятельно.

Для утепления проще всего использовать любой рулонный утеплитель из минваты или вспененного каучука. Его надо в несколько слоев намотать поверх трубы от начала (от места, где труба выходит через крышу) и до дефлектора). Поверх утеплителя наматывается проволока (которая не даст ему размотаться) и наклеивается строительный скотч.

Как организовать отвод конденсата и отверстие для чистки 2-в-1? (+видео)

Поскольку в гаражах дымоходы чаще всего собираются самостоятельно хозяевами, на скорую руку и самым экономным способом — они не герметичны. По неплотностям трубы зимой будет стекать конденсат. Это некрасиво: буро-коричневые потеки будут бросаться в глаза.

Чтобы этого избежать, лучше заранее предусмотреть способ сбора конденсата. Самый простой вариант — в месте, где труба будет подходить к проходке через перекрытие или стену, врезать тройник. Один конец тройника должен выходить наверх, второй должен «смотреть» в пол, третий — располагаться горизонтально.

К горизонтально расположенному отверстию подсоединяется труба от самой буржуйки. А к нижнему — прикручивается любая емкость, в которую и будет стекать конденсат. Емкость должна быть съемной. Если снять сборник конденсата — через это отверстие можно и прочищать дымоход от сажи.

Есть и покупной вариант — заглушка с конденсатоотводчиком. Для диаметра 110 мм она стоит около 600-700 рублей.

Как правильно самому собрать и установить такую конструкцию — проще понять по видео:

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

1. «По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
2. «По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

• 1 колено длиной 120 см, диаметром 10 см;
• 2 колена длиной 120 см, диаметром 16 см;
• 3 стыковых колена 16*10 см;
• Тройник диаметром 16 см и заглушка к нему;
• Грибок – 20 см;
• Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

Способы модернизации

Конструкционные особенности печи не позволяют проводить серьезных изменений, конечно кроме тех случаев, если вы не решили из нее сделать небольшой домашний атомный реактор, но все предлагаемые усовершенствования направлены только на одно — сохранение тепла. При работе печь легко теряет тепло через трубу, тонкость стенок быстро передает его, но не позволяет его долго хранить. Прямоточность печи потребляет большое количество топлива, причем ее свойства направленны на потребление древесно-угольного сырья.

Для модернизации и увеличения коэффициента полезного действия заключается в получении наибольшего количества тепла при одинаковом сожжении топлива.

Существует четыре основных и простых метода модернизации буржуйки, применение которых значительно сократит потери тепла:

1. Прикрепление сваренных между собой 2-х баков от стиральной машины.
2. Изготовление зольника.
3. Сетка с камнями.
4. Увеличение количества изгибов трубы

Уход, продлевающий службу

Для обеспечения надежной работы агрегата нужно перед каждым новым сезоном производить несложные манипуляции по уходу за дымоходом, а именно:

• Производить визуальный осмотр на возможного появления повреждений из-за воздействия ржавчины или любого другого вредного воздействия;
• А так же очищать трубу от сажи. Лучше использовать специальные химические присадки, добавляемые в сжигаемое топливо. При сгорании они вступают в химическую реакцию с сажей, отложившейся на стенках трубы и тем самым очищая ее.

Выполнив несложные правила производства дымохода во время монтажа, а так же периодически выполняя проверки его, вы получите хорошую систему отопления для гаража, которая прослужит вам долгое время.

Уход за дымоходом

Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодических профилактических работ:

Для того чтобы труба была чистой от сажных отложений, необходимо периодически в сжигаемые дрова добавлять химические средства, специально предназначенные для разрыхления нагара. Для этих же целей применяют и осиновые дрова, которые способствуют очистке внутренних стенок. Чтобы очистить трубу с их помощью, для профилактической топки используют только дрова осины. Желательно, чтобы они не прогорали быстро, а тлели максимально возможное время в топке. Для создания таких условий искусственно снижают тягу, закрывая поддувало после того, как дрова хорошо разгорятся.
Ежегодно проводят механическую очистку трубы от нагара и ржавчины

Для этого можно использовать специальный прочистной ерш с грузом.
После каждой очистки обязательно проводят ревизию поверхности, осторожно опуская в дымоход включенную лампочку. Это необходимо, чтобы вовремя обнаружить прогары или трещины.

Процесс монтажа дымохода из готовых сегментов — достаточно прост, и с ним вполне можно справиться самостоятельно. Если же имеется желание изготовить части трубы самостоятельно, то лучше от этого сразу отказаться, особенно при отсутствии опыта в подобной работе.

Так как любой дымоход должен отличаться высочайшей надежностью, а все сегменты при стыковке должны идеально совпадать друг с другом для их герметизации, рекомендовано устанавливать детали, изготовленные исключительно на профессиональном уровне. Нужно помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших отверстий представляет собой, без преувеличения, смертельную опасность.

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала. Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год

Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть

Чтобы удалить сажу из металлической трубы, можно:

• сжечь осиновые дрова;
• обработать сжигаемые поленья специальным химическим составом, который несложно купить;
• изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя

Важно внимательно прочесть рекомендации и четко их выполнить. В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально. Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

Материалы для устройства дымохода

Дымоход начинается сразу же за топкой печи. Причем, в этом месте при сгорании топлива едва ли не самая высокая температура. Проходя по всей протяженности пути отвода, газообразные продукты сгорания остывают и на месте выброса в атмосферу температура их сравнима с температурой окружающего воздуха. Разумеется, и требования к материалам дымохода будут на его протяжении меняться.

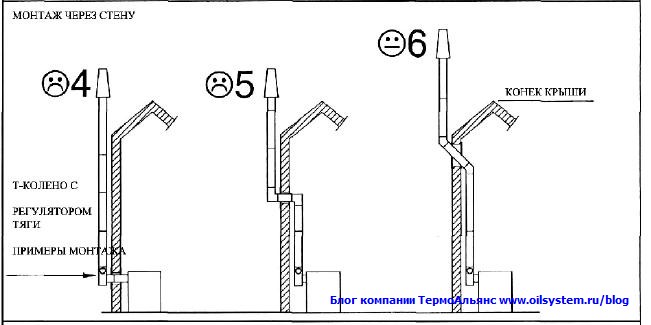

Пример монтажа дымохода

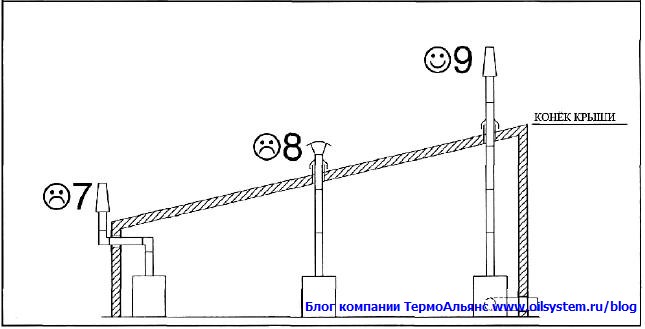

Пример монтажа дымохода 2

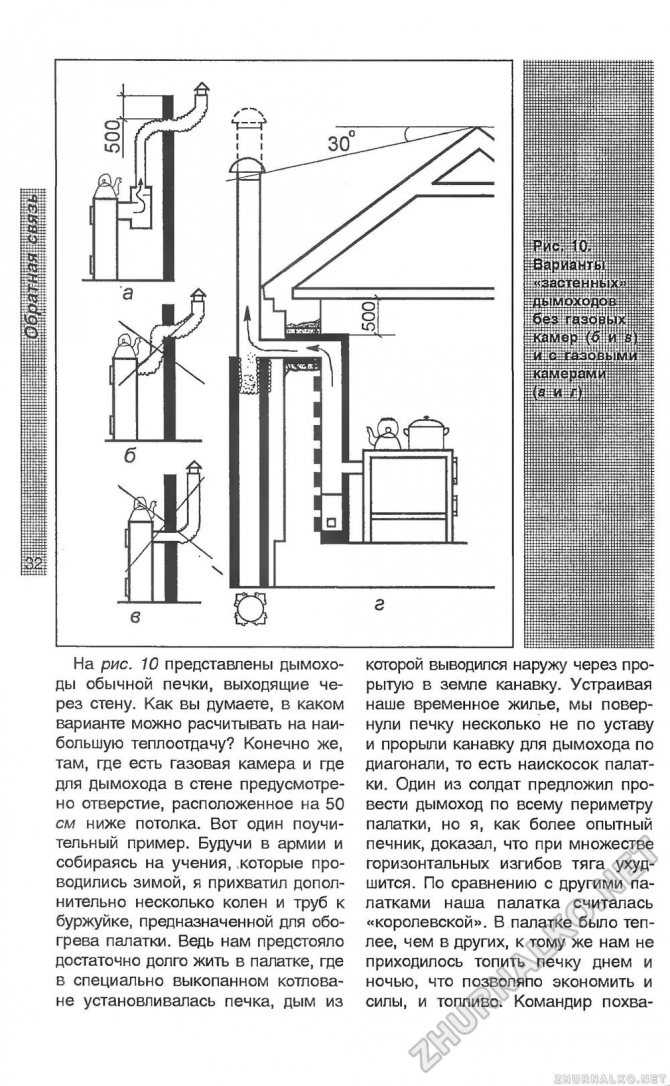

Пример монтажа дымохода 3

С точки зрения экономики, варианты могут быть разные: как сделать дымоход полностью одинаковым, так и использовать материалы с различными свойствами, соответствующими ситуации.

Как правило, второй вариант более практичен. Для высокотемпературных участков используют специальную сталь, жаропрочные керамические кирпичи и пр., там же где температура позволяет – менее жаростойкие, за то более дешевые материалы.

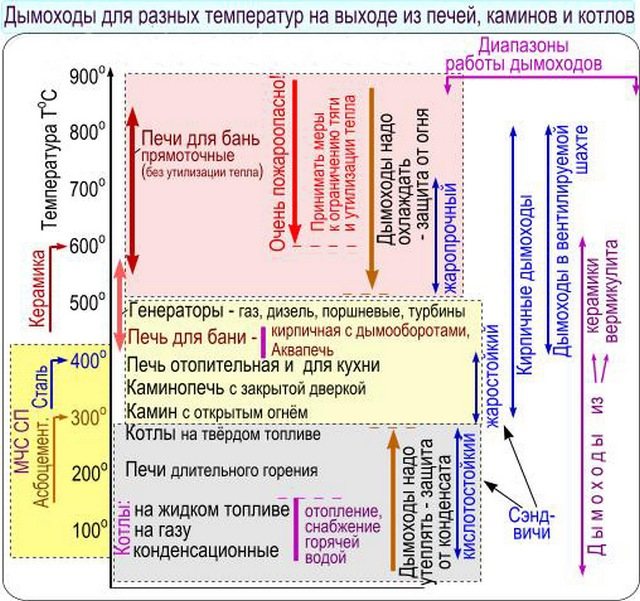

Схематическое изображения зависимости температуры и материалов дымохода

Отдельная проблема – примыкание дымоходов к окружающим конструкциям. Высокая температура поверхности дымохода, аварийная утечка раскаленных газов может вызвать возгорание или порчу контактирующих с ним деталей.

Задача, как сделать дымоход своими руками в этих местах, решается путем устройства иногда значительных по ширине зазоров, заполняемых огнеупорными материалами: различные жаростойкие войлоки и ваты, в т. ч. на основе муллитокремнеземистого волокна или асбеста.

Эти огнеупорные материалы, имеют по большей части рыхлую и непрочную структуру, поэтому усиливаются металлическими гильзами, или различного типа несгораемыми фартуками.

Подбор материала изготовления для дымохода буржуйки

Оптимальным решением для любого дымохода является создание конструкции из кирпича. Однако не стоит забывать, что основное отличие буржуйки от прочих печей – мобильность. Она была создана для возможности перемещения. Таким образом, вариант с кирпичом отпадает. Идеальной кандидатурой на его место является металл, либо асбестоцемент, который лучшим образом подойдет для создания верхней части конструкции. Эти материалы отличаются простотой применения в строительстве, а также высокой практичностью. Соответственно, даже человек без специальных навыков сможет при их помощи создать дымоход самостоятельно.

(Изготовление дымохода из нержавейки является наиболее оптимальным решением как с практической, так и с экономической стороны.)

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение экспертаПавел КругловПечник с 25-летним стажемА вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

Особенности установки дымоотводной трубы для дымоходов длительного горения

Технологическая особенность установки дымоотвода зависит от конструкции кровель, газоотводных каналов, модификации котлоагрегата отопления. Для проведения работ потребуется не менее двух человек, обладающих строительными навыками и способных работах на высоте. Самые простые трубы для выполнения монтажа — сэндвич панели.

При монтаже дымоотводов работ необходимо выполнять требования по пожарной безопасности:

1. Пожаробезопасное расстояние от горячих поверхностей стальных и керамических труб до строительных конструкций дома не должны быть меньше 25 см, а для кирпичных – 13 см.
2. Требуется выполнять противопожарную цементную штукатурку на внешних поверхностях газоходов толщиной не менее 30 мм.
3. Для крыш, выполненных из горючих стройматериалов: рубероид и битумная черепица, а также, если на них могут скапливаться листья или тополиный пух, на оголовок дымохода устанавливают сетчатый искрогаситель.

Используемые материалы

Для монтажа дымохода нужно заранее подготовить все нужные материалы и инструменты. Рассчитать длину трубы можно, измерив расстояние от выводного патрубка на буржуйке до самой высокой точки подъема конструкции. При этом нужно учесть, что при установке на двухскатной крыше конец трубы желательно поднять над коньком не менее чем на 30-50 см. Это же правило относится и к дымоходу, проложенному по внешней стороне стены такого здания.

Для гаражей, подсобных помещений с односкатной или плоской кровлей, а также при выводе через стену под потолком нужно рассчитать не только длину трубы внутри помещения, но и ее общую высоту над местом выхода из топки. Для хорошей тяги и предотвращения заброса дыма в комнату при открывании дверцы желательно делать дымоход не ниже 5 м. Для этого учитывают высоту потолка над патрубком, высоту внутри чердачного помещения, если оно есть, и высоту над кровлей.

Если высота здания больше 5 м, то выведенную наружу трубу нужно поднять над односкатной кровлей не менее чем на 50-70 см. Длина горизонтальной или наклонной части канала в мерки высоты не входит. При расчетах материала ее прибавляют к вычисленному по высоте количеству. Число колен зависит от наличия изгибов трубопровода и их количества.

Для работы нужно подготовить следующее:

• трубы и колена из оцинковки или сэндвича внутренним диаметром 16 см, согласно произведенным расчетам;
• тройник с заглушкой;
• кронштейны для крепления к стене;
• колпак на трубу;
• герметик (специальный для печных работ или асбестовый шнур);
• материалы для изоляции жаропрочные (минвата, глина, асбест и пр.);
• измерительные инструменты.

Если готовые трубы купить негде, у мастера возникает вопрос о том, из чего сделать дымоход для буржуйки. В этом случае потребуется листовая сталь толщиной 1-2 мм, шаблон для сгибания, киянка и аппарат для сварки с тонкими электродами.

Необходимость установки теплообменника

Если чрезмерно нагревается труба для буржуйки, через которую проходят горячие газы, можно ее остужать за счет установки теплообменника. В таком случае лишнее тепло будет использовано рационально. Подобное устройство при этом может функционировать в двух режимах. В первом случае к нему подключают емкость, наполненную холодной водой. В результате образования перепада температур возникает конденсат, способствующий прогреванию устройства паром. Стенки трубы при таком режиме нагреваются до 100 °C.

Другой вариант работы теплообменника заключается в отсутствии конденсации пара и увеличении температуры нагрева трубы. По рекомендациям специалистов теплообменное устройство в таком случае должно функционировать как регистр для нагревания жидкости.

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход).

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

• отверстие должно быть больше самой трубы дымохода;
• между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла.

Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение

Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода

В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Помехи и препятствия

Помешать процессу выхода дыма из топки может возникновение области повышенного давления, которое как пробка «заткнет» дымоход.

Такой преградой может стать остывший воздух в дымоходе. Именно поэтому, увеличение высоты дымовой трубы имеет смысл лишь до определенного предела, дальше которого каждый сантиметр высоты будет тягу не увеличивать, но уменьшать.

Рекомендую: Как побелить потолок своими руками

Если дымоход имеет нужную длину все происходит чинно и благообразно. Но снова таки, пока все частицы потока воздуха движутся с относительно равной скоростью и в одном направлении (такой характер движения потока называется ламинарным).

Ламинарный и турбулентный потоки

Но стоит лишь возникнуть завихрениям, или иначе – турбулентности, как тут же в дымоходе возникают локальные зоны повышенного давления, которые при определенных условиях будут препятствовать движению потока.

Идеального ровного потока не бывает, завихрения будут всегда, например, у стенок дымохода, но если поперечные размеры малы, и (или) стены имеют значительные неровности, зона завихрений может занять все сечение дымохода, ослабив или совсем заблокировав тягу.

Турбулентность, перераспределение зон повышенного и пониженного давления, могут не только уменьшить или вовсе уничтожить тягу, но даже вызвать явление называемое обратной тягой, при которой воздух, начинает поступать в топку со стороны дымохода, выталкивая продукты сгорания в помещение.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

• 1 колено длиной 120 см, диаметром 10 см,
• 2 колена длиной 120 см, диаметром 16 см,
• 3 стыковых колена 16*10 см,
• Тройник диаметром 16 см и заглушка к нему,
• Грибок – 20 см,
• Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение экспертаПавел КругловПечник с 25-летним стажемОгромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

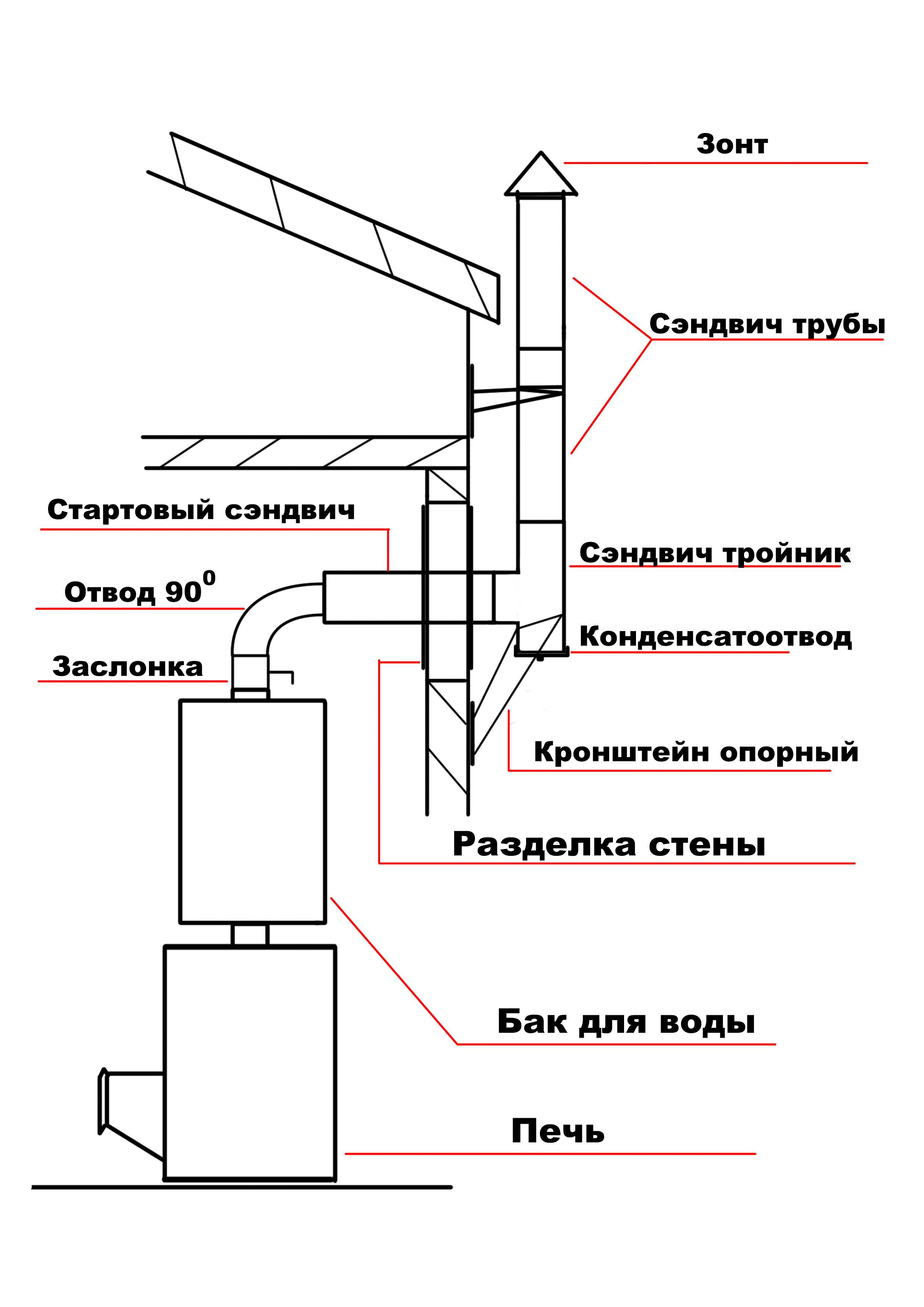

Особенности вывода дымохода в гараже через стену

Установку дымоотвода можно по-разному, характерная особенность горизонтального дымохода заключается в его эффективности прогревать помещение. Описать весь порядок прогрева очень просто: сначала продукты горения поднимаются вверх, а после, из-за площади дымохода, обеспечивает неплохой прогрев.

Очень важно уделить внимание толщине швов. И, необходимо пристально следить за тем, дабы труба не засорилась сажей, так как это приведет к ухудшению тяги

Чертежи и расчеты

Запланировав участок для установки буржуйки, и выбрав схему дымовой трубы и ее месторасположение, рекомендовано создать чертеж, который впоследствии наглядно покажет необходимость всех компонентов, которые потребуются для монтажа.

Пошаговая инструкция

1. Начальным этапом надо сделать облицовку стены за буржуйкой и трубой дымохода любым термостойким материалом. Затем, в стенке делается сквозное отверстие, которое зависит от подобранного способа термоизоляции.
2. В случаях, когда стена бревенчатая, понадобятся сделать определенную коробку, с отверстием на 5 мм больше диаметра дымохода. Края его должны выходить из стены на 150 -200 мм.
3. Если стена из кирпича, то в отверстии размещают проходной стакан. Данный элемент необходимо хорошо зафиксировать со всех сторон конструкции. После этого делают соединение партубка от буржуйки с коленом с применением хомута.
4. Высота дымохода должна быть не меньше 5 м. Самое главное — поднять ее над крышей, в соответствии с установленными гос. нормами.

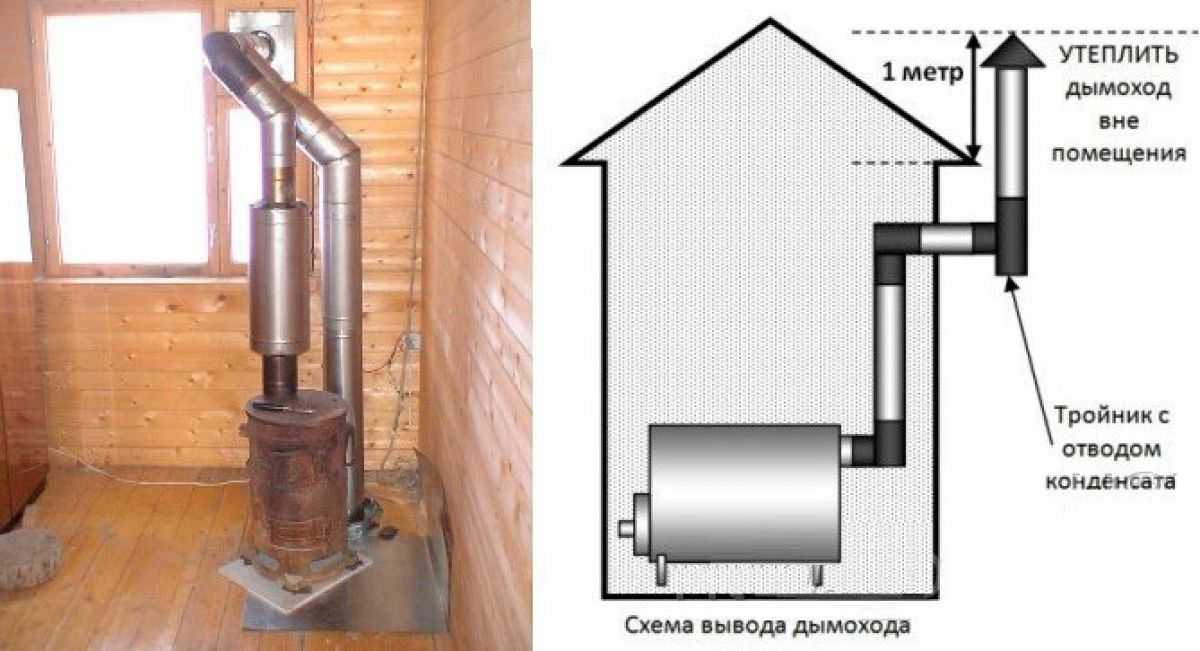

Дымоход через стенку.

Особенности вывода дымоход в гараже через крышу

Монтаж дымохода сквозь кровлю — немного сложнее, потому что необходимо достичь герметичности при монтаже трубы. Но, в случаях, когда ряды гаражей стоят друг к другу (а такое довольно часто встречается) — то вывести дымоотвод можно лишь подобным способом.

Расчеты и чертежи

Расчет дымоходов базируется на двух принципах: самым знаменитый делается на разности температур, а также применяется принцип расчета по разности давления. Чем больше разница температур, тем быстрее дым будет выходить на улицу, а не копится внутри помещения.

Для получения хорошей тяги надо поддерживать определенную температуру в буржуйке.

Пошаговый алгоритм монтажа

Вывод дымохода сквозь крышу очень трудоемкая работа. Необходимо знать размещение балок и перекрытий дабы правильно разместить трубы. Дымоход должен проходить промеж балками и не касаться их. Дистанция между дымоходом и легковоспламеняющимися строй материалами обязано быть не меньше 15 см. Все горючие материалы должны быть дополнительно изолированы термозащитным слоем. Это позволит исключить возгорание в случае, когда труба будет нагреваться.

Для изоляции дымохода надо купить мастер-флэш. Данную деталь называют резиновой либо “юбкой”, либо “манжеркой”

Кроме резиновой есть еще силиконовой варианты в продаже. Мастер-флэш нужно подобрать по диаметру трубы и с учетом конфигурации крыши. Его одевают на трубу и плотно придавливают к кровле. Промеж манжетом и крышей, а также манжетом и трубой наносят хороший слой огнезащитного герметика. После чего мастер-флэш закрепляют к крыше кровельными саморезами.

Дымоход через крышу.

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
