Самодельные котлы на твердом топливе своими руками

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

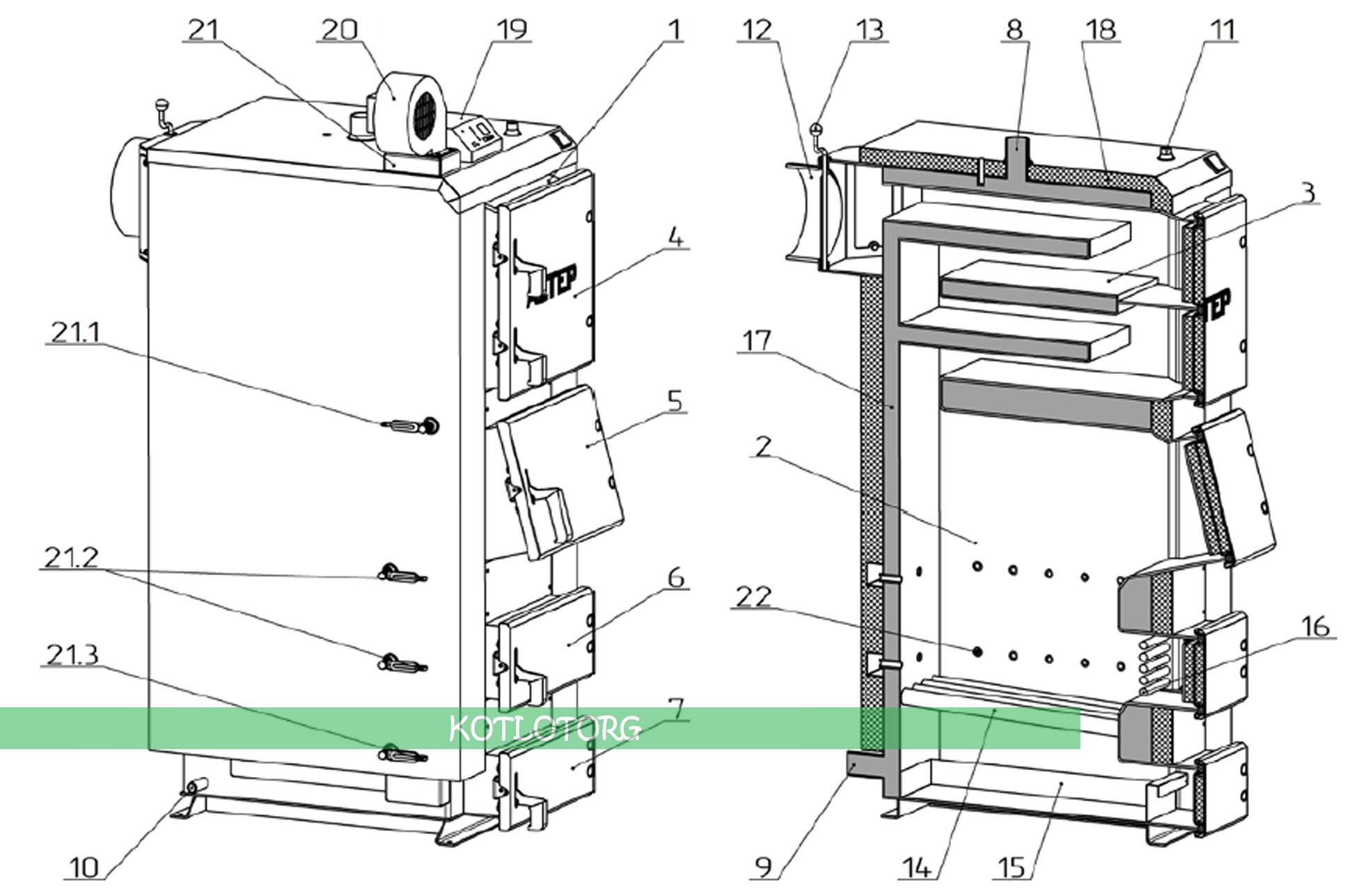

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Особенности изготовления и выбор материалов

Кроме знаний, навыков, чертежей и схем, для изготовления отопительного оборудования необходимо запастись материалами и инструментами. Что необходимо для изготовления оборудования?

Материалы и инструменты для изготовления оборудования

Материалы:

• Пластины из жаростойкой стали толщиной 4-5 мм для создания топки .
• Стальные листы толщиной 2-3 мм для изготовления корпуса.
• Стальные трубы для теплообменника, длина и диаметр которых рассчитываются индивидуально.
• Металлические трубы для дымохода.
• Арочная плита и решетка колосника.
• Дверца камеры сгорания зольника.
• Жароустойчивый кирпич.
• Раствор цемента.

Инструменты

• Сварочное оборудование с запасом электродов.
• Устройство для газовой резки.
• Болгарка с дисками.
• Аппарат для сгибания труб.
• Уровень, рулетка, маркер.

Рекомендации по изготовлению оборудования

Самодельные котлы для отопления частного дома обычно изготавливаются из металла. В домашних условиях сделать чугунную топку почти невозможно, покупка новой обойдется дорого. Многие домовладельцы заказывают их мастерам, специализирующимся на изготовлении отопительного оборудования. Чтобы в будущем не столкнуться с дефектами в работе отопления, рекомендуется принимать участие в процессе. Закупка материалов и комплектующих,  сборка котла отопления, установка и испытание готового устройства должны проходить в вашем присутствии.

Так как в камере сжигания твердотопливного устройства очень высокая температура, ее изготавливают из дорогостоящей легированной жаропрочной стали (нержавейки) 5 мм толщины. В целях экономии и упрощения сварочных работ вместо нержавейки нередко используются обычные толстые листы стали. Такие изделия недолговечны, а от температурных перепадов стальные стены могут деформироваться.

Надежная и эффективная самодельная твердотопливная установка обойдется дешевле заводской

Водяная рубашка изготавливается из обычного металла Ст 20 3 мм толщины. Такую сталь используют в производстве труб для горячей воды и пара. Поэтому для теплообменника подойдут дымогарные трубы диаметром 48—76 из этой же марки стали. Конструкция рубашки должна быть максимально жесткой. Это качество обеспечивается за счет приваривания к наружным стенкам топки ребер жесткости с шагом 120—150 мм. Внешние стенки резервуара также привариваются к ребрам.

Дверцы поддувала и топки должны быть двухслойными. Между металлическими слоями необходимо вложить теплоизоляционный слой из асбеста, базальтового волокна или их комбинации. Эти же материалы можно использовать для утепления корпуса. Петли на дверцах делаются регулируемыми, а притворы – герметизируются асбестовым шнуром. Чтобы не обжигать руки, запорные рукоятки оснащаются эбонитовыми или текстолитовыми насадками.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.

Принципы самостоятельного конструирования

Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.

Ключевым моментом в самостоятельном конструировании является расчет параметров будущего котла. По известным формулам, рассчитывается объём отапливаемого пространства в кубометрах. Следующим этапом будет расчет выходной мощности котла, независимо от типа топлива. При расчете мощности необходимо использовать поправочный коэффициент, учитывающий теплоизоляцию помещения.

Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.

Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.
