Аспирационные системы: установки и оборудование промышленной аспирации

Стандартное устройство аспирационной системы

Системы аспирации выбираются в зависимости от конструктивных и технологических особенностей. Стандартное устройство обычно включает в себя:

Оборудование	Основная функция
Пылевой вентилятор	Нагнетание воздуха и увеличение давления
Пылеулавливающий аппарат	Очистка загрязненного воздуха
Система пылеудаления	Ликвидация собранной грязи и пыли (должна быть защищена от осадков)
Рукавные фильтры	Пропуск очищенного воздуха
Контейнеры для отходов аспирации	Сбор пыли и загрязнений

В подобном комплексе формируется принудительное движение воздушного потока. Пылевая взвесь уходит через воздуховод и прогоняется через фильтры. Такая очистка воздуха позволяет сохранить здоровье работников, экологически безопасна.

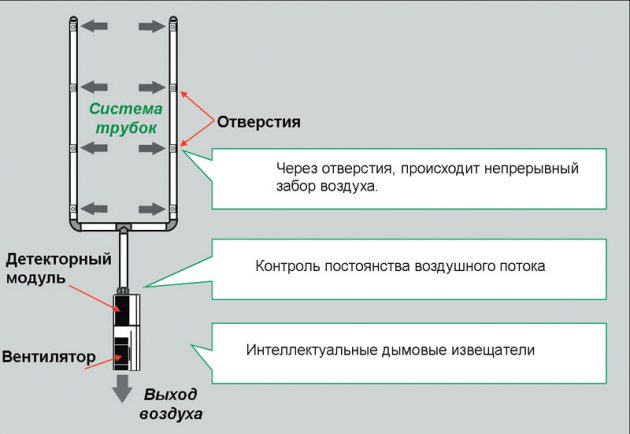

Как работает аспирационная система

Особенности монтажа и обслуживания

Для монтажа аспирационной установки не требуется менять компоновку основного оборудования или последовательность технологического процесса. Правильно спроектированные под заказ аспирационные системы учитывают все особенности производства и интегрируются в уже существующую систему.

Эффективность и скорость аспирации установки значительно снижают негерметичные соединения

Поэтому важно не только установить систему, но и регулярно проводить техосмотры и мероприятия, направленные на предупреждение разрывов соединений, вовремя устранять выявленные дефекты. Это повысит производительность установки и снизит энергозатраты при её работе. Экономить на проектировании и внедрении аспирационных комплексов не стоит

Сомнительное оборудование или неправильно рассчитанная установка может привести не только к повышению заболеваемости среди рабочих и снижению производительности труда, но и к закрытию предприятия

Экономить на проектировании и внедрении аспирационных комплексов не стоит. Сомнительное оборудование или неправильно рассчитанная установка может привести не только к повышению заболеваемости среди рабочих и снижению производительности труда, но и к закрытию предприятия.

Монтаж системы аспирации – это обязательная и необходимая техническая процедура на любом современном предприятии. Кроме того – это часть культуры производства. Промышленная аспирация не только улучшает микроклимат в производственном помещении, но и предотвращает загрязнение окружающей среды за стенами завода или фабрики.

Как выбрать систему аспирации для деревообработки

При выборе системы аспирации учитывается:

количество деревообрабатывающих станков;
объемы аспирации;
особенности технологических процессов (постоянная или переменная нагрузка на станки);
тип отходов;
климат (потребность в поддержании стабильной температуры в помещении);
финансовые возможности.

Оборудование для небольших предприятий

Если предприятие с небольшим количеством станков специализируется на обработке натуральной древесины и объемы аспирации не превышают 15-20 м3/ч, оптимальным решением станет использование моноблочных аспирационных установок с фильтром. Такие установки различаются по производительности и количеству подключаемых станков. Они позволяют эффективно удалять опилки, древесную стружку и пыль. Древесные отходы, задержанные фильтром, накапливаются в специальных контейнерах.

Автономную фильтровальную установку можно поочередно подключать к работающему оборудованию, что особенно важно для предприятий с небольшими производственными мощностями и финансовыми возможностями. При расширении производства можно добавить еще несколько моноблочных установок или перейти на модульную систему

Оборудование для средних и крупных предприятий

На предприятиях с серьезными объемами производства не всегда целесообразно использовать автономные установки, контейнеры которых быстро заполняются древесными отходами. Рациональным решением станет монтаж системы с напорными или вакуумными фильтровальными станциями – в этом случае отходы деревообработки посредством пневмотранспорта или системы механизированной выгрузки поступают в накопительные бункеры больших объемов, контейнеры для вывоза или к котлу-утилизатору.

Универсальные модульные аспирационные системы

В модульную систему аспирации входит оборудование для удаления воздушным потоком древесных отходов из всех рабочих зон предприятия. Это единый комплекс, который проектируется под конкретное производство. В состав модульной аспирационной системы входят:

вентиляторы;
воздуховоды;
циклоны для первой ступени очистки;
фильтры для второй ступени очистки;
емкости для сбора древесных отходов;
транспортеры;
систему автоматизированного управления.

Аспирационная система модульного типа с автоматизированным управлением, как правило, подключается к системе управления производством. При расширении предприятия в модульную систему добавляются новые компоненты с таким расчетом, чтобы производительность воздухоочистительного комплекса оставалась на необходимом уровне.

Принцип выбора аспирационной системы

Работа системы аспирации воздуха предусматривает несколько принципов. Все зависит от сферы применения. Так, задача установленных систем в помещениях с деревообрабатывающим, фасовочным и другим оборудованием, заключается в том, что они улавливают загрязненный воздух с помощью местных аспирационных отсосов и, подают его в систему очистки – рукавные фильтры, после чего выбрасывают на улицу. Компенсируется воздух в помещении за счет приточных установок.

Выбор зависит от специфики загрязнений и масштабов производственных помещений. Для небольших предприятий, и даже в условиях домашней мастерской лучший выбор – это мобильная аспирационная система. Такие модели очень просто устанавливаются, они незамысловатые в эксплуатации. Естественно, они действуют локально, поэтому устанавливать их стоит возле места загрязнения.

Эффективность работы аспирационных систем измеряется таким показателем, как степень не выбивания, которая вычисляется соотношением количества удаленных загрязнений к тем, которые не прошли сквозь систему.

Заказывая аспирационную систему, обращайте внимание на то, как относится к заказу производитель

Дело в том, что если вам необходима аспирационная система промышленного образца, то очень важно, чтобы при исполнении заказа применялся индивидуальный подход. Это значит, что при проектировании аспирационных систем максимально полно учитываются задачи, специфика и размеры производства (предприятия в целом или только технологической линии). Это значит, что при проектировании аспирационных систем максимально полно учитываются задачи, специфика и размеры производства (предприятия в целом или только технологической линии)

Это значит, что при проектировании аспирационных систем максимально полно учитываются задачи, специфика и размеры производства (предприятия в целом или только технологической линии).

Заказать и купить разнообразные промышленные аспирационные системы можно в компании «КДК-ЭКО».

Почему именно у нас? Во-первых, мы индивидуально подходим к каждому клиенту и вместе с ним ищем самое правильное решение. Все наши посетители могут рассчитывать на консультации по техническим вопросам и дельные советы.

Во-вторых, стоимость – лучшей цены вам просто не найти. Вам не придется переплачивать, так как у нас вы получаете продукт по заводской стоимости. Для того чтобы выбрать лучшую аспирационную систему и купить, проконсультируйтесь с нашими специалистами. Вы можете оставить заявку или позвонить по телефону.

Конструкция системы аспирации воздуха

В состав аспирационных систем входят:

вентиляторы, создающие отрицательное давление в системе
фильтрационные устройства, отделяющие включения от воздуха
специальные емкости для аккумулирования и последующего удаления пыли, твердых включений, взвеси и т.д.

Используются два основных типа конструкции:

моноблочные установки. Они обладают мобильностью, способны эффективно работать на определенном участке, но при необходимости легко транспортируются в любое место.
модульные конструкции. Это сложные системы, создающиеся, как правило, по специальному заказу для конкретных производств и условий. Обладают заданной производительностью и мощностью, выполняют конкретные задачи.

Принцип работы установок

Принцип работы установок заключается во всасывании потока загрязненного воздуха в установку типа циклон, внутри которой производится отделение твердых частиц и аккумулирование их до момента извлечения и удаления.

В зависимости от размеров цеха, количества источников загрязнения и состава пыли, установки могут обладать разной мощностью вентиляторов и различной конструкцией фильтров. Для цехов, имеющих сильную запыленность, устанавливаются стационарные комплексы, производящие очистку в непрерывном режиме. Поступление загрязненного воздуха обеспечивают промышленные пылевые вентиляторы с нижней части циклона, затем поток пропускается сквозь систему фильтров и выводится через патрубок в верхней части установки. Пыль, остающаяся внутри, аккумулируется в соответствующей емкости и впоследствии удаляется или транспортируется до специальных контейнеров (на крупных установках).

Воздуховоды аспирации, используемые для этого, изготавливаются преимущественно из металла толщиной от 0,5 до 2 мм. Фасонные изделия — переходники, разветвители и прочие фитинги — имеют толщину на 1 мм больше, чем сами трубы. Наиболее эффективны каналы круглого сечения, поскольку они имеют лучшие аэродинамические показатели и не создают завихрений, являющихся причиной образования участков скопления пыли.

Важно! Необходимо использовать только прямошовные трубопроводы, чтобы исключить появление скоплений твердых частиц и образование заторов. Для соединения воздуховодов и фитингов используются фланцевые соединения с резиновыми уплотнителями. В некоторых случаях могут применяться муфтовые соединения

В некоторых случаях могут применяться муфтовые соединения

Для соединения воздуховодов и фитингов используются фланцевые соединения с резиновыми уплотнителями. В некоторых случаях могут применяться муфтовые соединения.

Предназначения систем аспирации для мебельных и деревообрабатывающих предприятий

«Эковент К» – компания, специализирующаяся на разработке и серийном производстве промышленных систем аспирации воздуха, и многолетний опыт эффективной работы в этом направлении позволил разработать решения, которые учитывают специфику мебельных и деревообрабатывающих производств, позволяют обеспечить эффективную очистку воздуха от древесной пыли, снизив тем самым риск возникновения пожаров и обеспечив необходимые параметры микроклимата в производственном помещении.

Мы предлагаем полный комплект оборудования – готовую систему, производительность которой может составлять от 8000 до 24000 м³/ч, с оборудованием, идеально подходящим для очистки воздуха от мелкодисперсной сухой древесной пыли и стружки, простую в монтаже и обслуживании. В комплект входит все необходимое для работы системы, исключая лишь воздуховоды на всасывающей стороне вентилятора; в качестве фильтрующего элемента используется эффективный рукавный фильтр с системой регенерации; сбор накопленной пыли в зависимости от варианта комплектации может проходить в быстросъемные пылесборные мешки / мягкие контейнеры либо в мини-силос с ворошителем и шлюзовымперегрузчиком.

Использование таких готовых решений позволяет оптимизировать затраты, отказавшись от услуг специалистов по подбору оборудования; комплект достаточно просто в монтаже и дальнейшем техническом обслуживании, при этом в дальнейшем систему, установленную в эконом-варианте – с мешком или мягким контейнером, можно модернизировать, установив мини-силос.

Характеристика оборудования

Вентиляции вытяжного типа отличаются от примитивных воздуховодов, контролирующих правильную подачу воздушного потока. Закладываются такие системы еще на этапе строительства параллельно с другими коммуникациями. Промышленные зоны всегда отличаются повышенным загрязнением воздушных масс. Они оснащаются специализированным оборудованием для фильтрации воздуха в соответствии с действующими нормативами, предотвращая попадание вредных веществ в дыхательную систему человека.

Рабочие станки и специализированные устройства загрязняют воздух в процессе работы, обеспечивают равномерное распределение пылевых масс по всему цеху. В процессе монтажа вентиляторов аспирационного типа большое значение имеет уклон воздуховода, с помощью которого предотвращается образование застойных зон. Воздух равномерно перемещается по всей комнате, устраняя загрязненные массы.

Вентиляционные клапаны проектируются исключительно специалистами, работающими в соответствии с ГОСТами и действующими нормами. При самостоятельном исполнении аспирационного оборудования понадобятся различные фильтры и дополнительные детали. Создание правильного воздушного потока не является сложной процедурой, когда учтены все конструктивные особенности обустраиваемого промышленного сооружения.

Для чего нужны системы аспирации?

Для очистки воздуха монтируется несколько аспирационных установок

В сложных системах, выполняющих аспирационную функцию, с таким устройством следует соблюдать особую осторожность. С аспирацией монтируются только системы, которые в последующем устанавливаются в промышленных зданиях. Чем отличается обычный воздуховод от аспирационного?

Чем отличается обычный воздуховод от аспирационного?

Не только оборудованием, но и деталями, которые учитывают особый воздушный поток в здании:

На прямых участках воздуховода делают только прямые или спиральные герметические швы. Для таких вентиляций изготавливаются специальные каркасы.
Соединительные детали для воздуховода подбираются из фланца. Уголки аспирационного оборудования отличаются большой надежностью и прочностью.
Во время проектирования воздуховода используются стандартные показатели и нормы. Для расчета радиуса закругления используют параметр, равен двум диаметрам основного трубопровода. Со скоростью забора воздушных масс не возникнет проблем, если при расчете радиуса закругления не были допущены ошибки.
Для разветвления воздуховода используют тройники. От скорости воздушного потока зависит выбранный мощный вентилятор для промышленных зданий.

Если промышленные помещения не обустроены вентиляцией и аспирационными системами, работать в таких зданиях запрещено. Без расчёта воздуховода, который сумеет своевременно очистить воздух (без создания отдельной сети) обеспечить безопасностей людей не удастся. Для удобства в местах, где воздушный поток меняет направление, предусматривают небольшие люки (по проектированию воздуховода подбирается персонал).

Очистка воздуховода происходит через специальные отверстия в люках. На проектировании всех коммуникаций и систем, следует учитывать не только наклон клапана или вытяжного шкафа, но и отсутствие провисающих деталей по всему периметру. Создание вентиляционных сетей – первостепенная задача для владельца здания. Для исправления ошибок на этапе строительства понадобится большие денежные затраты.

Допущенные ошибки при создании вентиляционных сетей приведут к большим денежным затратам в будущем

Циклоны

Циклон для аспирации опилок может выступать главным составным элементом системы воздухоочистки или использоваться в качестве предфильтра в многоступенчатых установках для тонкой очистки воздуха. Принцип действия циклона выражается в следующем:

Воздушный поток с вторичными включениями через патрубок подается в корпус установки тангенциально, по касательной в центральную ее часть.
Под действием центробежной силы частицы загрязнителя отлетают к внутренней части корпуса.
Отходы деревообработки после столкновения со стенками корпуса лишаются ускорения и под силой гравитации оседают в нижнюю часть колонны (бункер для сбора пыли).
Очищенный от загрязнителя поток меняет свое направление на противоположное благодаря цилиндрической форме корпуса и поступает в выходной патрубок. Из него воздух выбрасывается в атмосферу либо направляется на рециркуляцию (подается в производственный цех).

Благодаря своей крупнодисперсности, мягкости и тяжести отходы деревообработки хорошо поддаются фильтрации даже в инерционных центробежных пылеуловителях цилиндрической формы. Для ознакомления представляем простейший промышленный фильтр для сбора опилок, чертеж которого представлен далее.

Аспирационные установки для деревообработки типа циклон обладают следующими отличительными особенностями:

отсутствие подвижных элементов в конструкции;
аппарат может быть изготовлен из любого вида стали;
для установки подойдет сталь любой толщины.

Такие достоинства увеличивают сопротивляемость корпуса воздействию абразивных частиц, что увеличивает период эксплуатации установки.

Рукавные фильтры для цеха

Аспирационная установка для деревообрабатывающих производств рукавного типа способна очистить воздушный поток от вторичных включений дисперсностью до 1 мкм. При деревообработке такой загрязнитель образуется в ходе шлифования древесных поверхностей, древесно-стружечных плит.

Принцип работы этих установок заключается в следующем:

воздух с древесным загрязнителем направляется в корпус аппарата, в котором установлен фильтр для опилок рукавного типа;
очистка воздушного потока осуществляется по мере его прохождения через рукава на тканой или нетканой основе;
загрязнитель скапливается на внешней поверхности фильтров, а очищенный воздух выбрасывается в атмосферу.

Для обеспечения устойчивости к деформации во внутренней полости каждого рукава имеется металлический каркас.

По мере нарастания на поверхности рукава «пылевой шубы» эффективность установки падает. Для ее восстановления проводится регенерация фильтров путем импульсной продувки, виброочистки или механического встряхивания.

Очистка рукавных фильтров: импульсная продувка, вибровстряхивание, ручная регенерация
fakel-f.ru

Степень загрязненности фильтров определяется наружным или внутренним датчиком давления. Если разница в показателях велика, запускается процесс регенерации. Отходы деревообработки стряхиваются в бункер-пыленакопитель, из которого посредством шнека либо шлюзного затвора удаляются из установки.

Картриджные фильтры

Пылеулавливающие установки для деревообработки картриджного типа показывают высокие показатели очистки при концентрации вторичных включений в воздухе до 10 г/м³. В качестве элемента фильтрования выступают цилиндрические картриджи (патроны, кассеты). Регенерация фильтров осуществляется посредством продувки сжатым воздухом либо автоматического или ручного встряхивания.

Аспирационные системы вентиляции для деревообработки картриджного типа работают следующим образом: загрязненный воздушный поток подается в камеру «запыленного» воздуха с картриджными фильтрами. Часть загрязнителя оседает в камере, осыпаясь в пылесборник, а оставшиеся частицы оседают на поверхности картриджей. Далее очищенный воздушный поток направляется в чистую камеру, откуда удаляется в атмосферу либо подается на рециркуляцию. Установки картриджного типа могут размещаться в непосредственной близости от источника запыления в производственном цехе небольшой площади.

Принцип работы

Под промышленной аспирацией подразумевается устранение пылевых частиц и газов, создаваемых в ходе производственных процессов. Суть ее заключается в заборе воздуха, насыщенного вредными компонентами и несущего угрозу самочувствию человека. Скорость функционирования устройства напрямую зависит от подобранной системы, а также ее комплектующих частей. Быструю очистку кислорода обеспечивает фильтрующая система автономного типа, основное назначение которой заключается в создании правильного потока воздуха внутри помещения.

Существуют вентиляционные системы, в которых отдельные участки производственных помещений отключаются от очистительных шахт. Общая численность вентиляторов и клапанов зависит от класса загрязненности воздуха в комнатах, где установлено и функционирует оборудование. Аспирационные установки для очистки воздуха обеспечивают постоянный забор пылевых масс в помещении. Техническое обслуживание таких аппаратов проводится 1 раз в полгода с целью предотвращения экстренных поломок и выхода из строя всей очистительной системы.

Системы входят в воздуховод, отвечающий за фильтрацию воздуха в помещении. Скорость аспирации зависит от мощностей, на которых работает устройство. Качество воздушных масс оказывает влияние на здоровье работников, находящихся в рабочие часы на предприятии или в цеху. Комплектующие части вентиляционной системы устраняют из комнаты пыль и вредные примеси, скапливающиеся в воздухе. Очищенный кислород поступает обратно в автоматическом режиме.

Существующие проблемы систем аспирации воздуха и их решения

Распространенная проблема — потери воздуха. Потери воздуха на практике могут достигать 30% по сравнению с расчетными данными. Неправильный выбор местного отсоса также может отрицательно сказаться на работе всей системы. Такие элементы часто подбирают без учета особенностей технологического процесса. В одних случаях будет эффективно укрытие типа “зонт”, в других — “витрина”, вытяжной шкаф, кабина и т.п. Такие проблемы возникают из-за проектирования неграмотными специалистами в данной области. У компании ESTA RUSSIA большой инженерный штат, который гарантирует эффективную работу аспирационную системы. Все решения в обязательном порядке согласовываются с технологом на конкретном производстве, чтобы обеспечить максимально удобную и эффективную дальнейшую эксплуатацию оборудования. Даже при наличии системы аспирации в производственном помещении, необходимо периодически проверять уровень содержания взвешенных веществ в воздухе. Бывает так, что аспирационная система работает в штатном режиме, фильтры в порядке, но загрязненность воздуха остается слишком высокой. Причиной недостаточного забора воздуха может оказаться: пыль, скопившаяся в воздуховодах; недостаточная производительность вытяжного вентилятора; слишком большой расход воздуха; недостаточный приток свежего воздуха в рабочую зону. Как показала практика в каналах воздуховодов скапливается большое количество пыли, это говорит о том, что при проектировании изначально были заложены слишком низкие скорости перемещения запыленного воздуха, при которых произошло осаждение частиц в воздуховоде. Другая причина этого явления — неувязка системы аспирации, которая на прямую влияет на расходы воздуха в разветвленной сети. Препятствовать своевременному удалению пыли из системы может наличие чрезмерно крутых поворотов, участков с малым уклоном, отсутствие достаточного количества люков очистки и т.п.

Если система аспирации спроектирована и/или смонтирована неправильно, она будет испытывать повышенные нагрузки и вскоре придет в негодность. Неправильный монтаж или ошибки могут вызвать слишком высокие потери воздуха в системе, что приводит к общему снижению производительности всей системы в целом. Утечка воздушных потоков может происходить и в результате неправильной работы системы фильтрации. Системы аспирации, разработанные компанией ESTA RUSSIA это — инновационный и надежный способ очистки воздуха в промышленных помещениях от пылевоздушной смеси. Компания ESTA RUSSIA гарантирует, что конструкция правильно спроектирована и смонтирована с соблюдением санитарных и строительных норм, и продемонстрирует высокую эффективность при минимальных затратах на установку аспирационной системы и её дальнейшем обслуживание.
