Ниппель что это такое в сантехнике

Самостоятельное изготовление

Обычно сгоны производятся из стали, преимущественно оцинкованной. Если же элемент устанавливается на индивидуальный водопровод, из которого поступает вода, пригодная для питья, то предпочтение отдается латуни и нержавеющей стали. Максимально длительный срок использования специалисты отмечают у сгона из нержавеющей стали. Они заверяют, что этот материал продержится в четыре раза дольше, чем углеродистая сталь и в два раза дольше, чем оцинкованная.

Также сгон можно сделать из бронзовой, медной и чугунной трубки. В зависимости от выбранного материала будут определяться и возможные рабочие условия, и срок службы, и стоимость изделия. Например, медный сгон не будет подвергаться температурным колебаниям и ультрафиолетовому излучению. Что касается цены, то один из самых дешевых вариантов – алюминиевый элемент. В два раза дороже придется заплатить за деталь из цинка, в три раза дороже – за фитинг из нержавеющей стали.

Сгон вполне возможно изготовить собственноручно. Иногда это делается, чтобы сэкономить время и деньги, а иногда, чтобы компенсировать отсутствие в магазине детали нужной длины. Обычно самостоятельно делается только трубка, а муфта с контргайкой берутся из другого набора. При выборе подходящего материала следует помнить, что труба должна обладать стенками значительной толщины.

Рассмотрим алгоритм изготовления сгона в домашних условиях.

Первым делом от газовой трубы требуемого размера отрезается заготовка нужной длины. Зажав деталь в тиски, проводится обработка обоих торцов трубы при помощи болгарки, наждачки или ножовки. Рекомендуется предварительно смазать поверхность маслом, его применение значительно упростит процесс. Следом на обеих сторонах предстоит нарезать витки резьбы: 20 – с одной и 5-6 – с другой. Делается это путем вворачивания плашки с направляющей рамкой в трубу, причем изначально придется приложить максимальное усилие, а потом все уже пойдет само собой. Прижимать плашку можно перестать после первых двух витков

Нарезку делают как в прямом, так и в обратном направлении

Важно не забывать периодически вынимать инструмент и очищать и его, и трубу от стружки. После первичной нарезки надо будет провести еще одну, чистовую

О том, как установить сгон на трубы, смотрите в видео ниже.

Муфта

Общие сведения

Муфта представляет собой соединительный фитинг, внутренний диаметр которого равняется наружному диаметру труб. На обоих концах детали имеется внутренняя резьба, в которую вкручиваются трубы. Длина резьбы труб при этом два раза короче фитинга, что позволяет вкручивать их на одинаковую глубину.

Муфта

Особенности муфтового соединения

Чтобы правильно выполнить своими руками соединение конструкции при помощи данного фитинга, необходимо ознакомиться с его спецификой. Если внимательно рассмотреть резьбу на трубе, то окажется, что последние витки имеют меньшую глубину на участке, где резьба переходит в гладкую поверхность. Эти витки называются сбегом, который заклинивает соединительный фитинга.

Таким образом, деталь накручивается на сбег и стопорится, после чего в нее вкручивается вторая труба. Если окажется, что резьбовой участок трубы длинней, чем свободное пространство фитинга, сбег окажется за его пределами, в результате чего заклинивания не произойдет, и вода потечем по каналам резьбы наружу.

Поэтому после монтажа труб, между ними должно оставаться пару витков. Это правило необходимо соблюдать при самостоятельной нарезке резьбы.

Схема муфтового соединения

Несмотря на то, что муфтовый монтаж является разборным, заменить какой-либо отдельный участок трубопровода, не разобрав всю систему, не получится. Чтобы упростить эту задачу, на отдельных участках конструкции устанавливают сгоны, устройство которых мы рассмотрим ниже.

Сгон

Резьбонарезная продукция, Фитинги стальные

ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ Р = 1,6 МПа, ГОСТ 8965-75

Фитинги стальные, соединительные части с цилиндрической резьбой – используются для соединения труб в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175 °С и давлении Р = 1,6 МПа. Фитинги стальные – используются для прямого соединения труб, основной соединительной деталью является сгон стальной имеющий резьбы с двух сторон, короткую и длинную. Сгон в сборе: сгон крепиться к трубе с стороны короткой резьбы на длинную резьбу устанавливается муфта и контргайка, такая конструкция обеспечивает наиболее прочное и надежное соединение. Для герметизации соединения допускается использование уплотняющего материала.

Бочата стальные из труб ГОСТ 3262-75, предназначены для соединения стальных труб в системах водопровода, газопровода, отопления и др. Материал (основной): сталь. Тип присоединения: резьба. Рабочая среда: Вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50. Резьба:1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2”. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.

Контргайка стальная ГОСТ 8968-75 — применяется в системе трубопроводов воды, пара, неагрессивных жидкостей, газа. Материал (основной): сталь. Тип присоединения: резьба. Рабочая среда: Вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80), (100). Резьба:1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2”. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.

Муфта стальная прямая ГОСТ 8966-75 — применяются при прокладке трубопровода для соединения в одну систему двух труб. Металл: сталь. Рабочая среда: вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80), (100). Тип присоединения: резьба. Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”, 4”. Конструкционные особенности: прямая. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.

Резьба стальная ГОСТ 6357-81 – соединительный элемент в системе трубопровода, газопровода, отопления, а также для монтажа трубопроводной арматуры. Металл: сталь, из трубы по ГОСТ 3262-75. Рабочая среда: вода, пар, газ. Ду: 8, 10, 15, 20, 25, 32, 40, 50, (65), (80), (100). Тип присоединения: резьба. Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”., 4″. Давлние: PN (кгс/см2): 16. Температура рабочей среды: °С: +175.

Сгон стальной ГОСТ 8969-75 – это крепежный элемент, состоящий из трубы с резьбой на двух концах. С одной стороны резьба более длинная, с другой короткая. На конце с длинной резьбой монтируются муфта и контргайка, резьба с другой стороны служит для крепления сгона к трубе. Сгон стальной используется для прочного соединения деталей водопровода. Металл: сталь, из трубы по ГОСТ 3262-75. Рабочая среда: вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80). Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”., 4″. Тип присоединения: резьба. Рабочее давление PN (кгс/см2): 16. Рабочая температура: °С: +175.

Фитинги для соединения металлических труб — невероятно важная деталь в монтаже трубопроводов. Фитинги позволяют соединять разветвления, повороты, трубы разных диаметров, и являются незаменимыми при необходимости интенсивной сборки и разборки труб. Чтобы обеспечить эффективное соединение труб и доступность для обслуживания, необходимо купить фитинги стальные.

Широкое распространение фитинги стальные получили благодаря простоте конструкции. Основной их деталью являются сгоны. При установке он крепиться на короткую резьбу к трубе, а к длинной резьбе устанавливается контргайка и муфты. Приобрести стальные фитинги можно в специализированном магазине.

Фитинги из стали могут эксплуатироваться в значительном температурном диапазоне и выдерживать высокое давление. Несмотря на высокие технические характеристики, на фитинги стальные цена самая демократичная. При необходимости монтажа труб для систем отопления, газо- или водоснабжения необходимо купить стальные фитинги. На фитинги цена довольно низкая, что делает их доступными.

Купить фитинги стальные на сегодня просто – сегодня существует огромный выбор подобной продукции высокого качества по низким ценам.

Источник

Правила монтажа

Какими документами нормируются строительство и ремонт систем водоснабжения?

Основной документ — уже упоминавшийся свод правил СП 30.13330.2012.

Обложка документа

Помимо того, все по ремонту и строительству водоснабжения из полипропиленовых труб можно найти в тексте СП 40-101-96. Давайте выделим наиболее важные для нас требования документов.

СП 30.13330.2012

Системы горячего водоснабжения здания следует проектировать преимущественно циркуляционными;

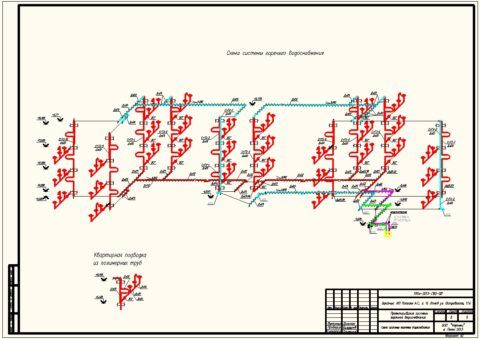

Розливы системы ГВС с рециркуляцией

Розливы и стояки ХВС и ГВС должны изолироваться для предотвращения потери тепла и образования конденсата. Для труб с низкой теплопроводностью (в частности, для полипропиленовых) допускается монтаж без изоляции;

Полипропиленовые розливы водоснабжения функционируют без изоляции

При превышении давлением в магистральном водопроводе или теплосети значения в 4,5 кгс/см2, вводы водоснабжения в квартиры следует снабжать редукторами давления;
Обслуживаемые соединения (в том числе резьбовые) должны монтироваться открыто;

Резьбы должны монтироваться открыто

Розливы и стояки ГВС следует оборудовать компенсаторами удлинения труб при нагреве. В первую очередь это касается полипропилена с его высоким коэффициентом линейного расширения;

Компенсирующие удлинение при нагреве изгибы стояков ГВС

Перемычки между стояками ГВС следует оборудовать арматурой для стравливания воздушных пробок;
Розливы водоснабжения должны монтироваться с постоянным уклоном, равным как минимум 0,001 (1 миллиметру на погонный метр длины);
Нижние точки розливов должны оборудоваться сбросниками для их полного осушения;

Краны на отводах стояков от розлива

СП 40-101-96

Арматура (запорная и водоразборная) должна иметь собственное крепление к строительным конструкциям здания, исключающее передачу приложенного усилия на трубы;
Пропуски полипропиленовых водопроводов через фундамент, стены и перекрытия должны выполняться в гильзах. Для их изготовления рекомендуется использовать стальные трубы. Гильза должна выступать из препятствия на пути трубопровода на 2-5 см;
Ближайшие к компенсаторам хомуты и крепления полипропиленового трубопровода должны быть скользящими, прочие — неподвижными. Неподвижная опора представляет собой скользящий хомут со смонтированными по обе его стороны муфтами или муфтой и тройником. Фиксация трубы путем ее сжатия запрещена;

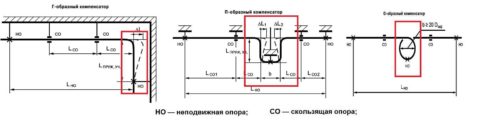

Конструкция компенсирующих изгибов трубопровода из PPR труб

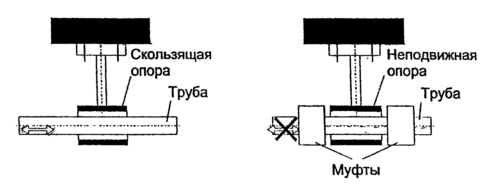

Скользящая и неподвижная опоры

Полипропиленовый водопровод прокладывается на расстоянии не меньше 2 см от строительных конструкций. Инструкция призвана исключить истирание стенок труб вследствие их удлинения при нагреве;

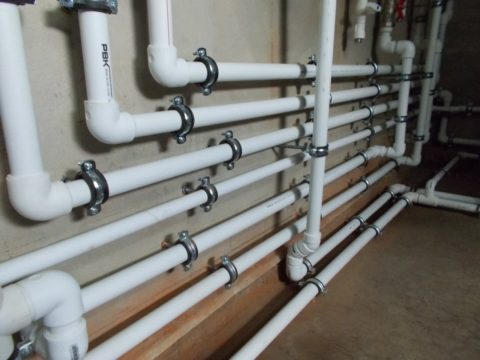

Трубы крепятся с небольшим удалением от стены

Температура сварки полипропилена — 260 °С. Перед сваркой труба и фитинг должны быть очищены от грязи и обезжирены;
Время нагрева и соединения деталей должны точно соответствовать приведенной в СП таблице;

Параметры сварки соединений на трубах PPR

При нагреве и сварке осевое отклонение деталей не должно превышать 5 угловых градусов;

Соединение монтируется без изгиба. Повороты выполняются за счет фитингов

Сварка должна выполняться при положительной температуре воздуха.

Цилиндрическая резьба

Ее чаще всего применяют в бытовых условиях. Основными параметрами являются шаг (дистанция между возвышенностями или

Цилиндрическая резьба

впадинами в миллиметрах) и диаметр. Гост допускает, в варианте цилиндрического нарезания, применение величины под названием трубной дюйм. Равняется он 33,249 мм. Единица измерения представляет собой сумму диаметра трубы (внутри) и толщины стенок.

Цилиндрическая резьба G используется в цилиндрических спайках. Стандартное обозначение: Gс, а также число, обозначенное в дюймах, выражающее проход в трубу. Она сочетается с BSP. Это дюймовая нарезка, угол профиля которой на вершине составляет 55°. Выполняется она только на тех трубах, величина которых не достигает отметки в 6″. Если размер их выше, для соединения требуются сварочные работы.

СП 30.13330.2016

Какую информацию можно извлечь из второго документа, который мы собираемся изучить? Давайте сосредоточимся на его отличиях от предшественника.

Температура

Температура воды на сантехнических приборах должна укладываться в диапазон 60-65 °С. Послабления для закрытых систем теплоснабжения убраны, верхний порог температуры снижен на 10 градусов.

Замер температуры ГВС

Нагрев воды

Прямая подача воды из тепловой сети теперь не запрещена прямо, но признана нежелательной. В приоритете — теплообменники и локальные водонагреватели.

Котел с контуром ГВС заметно сократит расходы на нагрев воды по сравнению с центральным горячим водоснабжением

Давление

Давление воды перед смесителями ограничено значением 4,5 кгс/см2. Допустимо его повышение до 6 кгс/см2, если дом с центральным горячим водоснабжением возведен в условиях уже имеющейся многоэтажной застройки.

В высотных зданиях вместо вертикального зонирования для нормализации давления следует использовать редукторы.

Редукторы нормализуют давление воды на нижних этажах высоток

Циркуляция

Горячее водоснабжение должно быть циркуляционным. Точка. Тупиковые системы навсегда остались в прошлом.

СП предлагает объединять в закольцованные секции 3-7 стояков. Перемычки между ними могут проходить:

Через теплый чердак;
Через холодный чердак (в районах с зимними температурами ниже -40 градусов — в изоляции);

При нижней разводке ГВС — под потолком помещений на верхнем этаже;
При верхней разводке — по подвалу.

Циркуляционное ГВС многоквартирного дома

При верхнем расположении перемычек они снабжаются воздушниками.

Полотенцесушители

Полотенцесушители могут подключаться к подающим стоякам ГВС или к циркуляционным стоякам через отсекающие краны. Байпас, сохраняющий циркуляцию при отключении прибора, обязателен.

Правильное подключение сушилки к стояку

Впрочем, вместо водяного полотенцесушителя можно установить электрический.

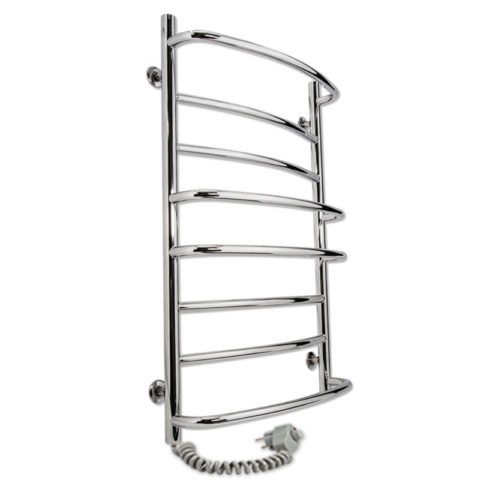

135-ваттный прибор

Трубы

Арматура и трубы по-прежнему должны иметь гигиенические сертификаты.

Сертификат соответствия труб гигиеническим нормам

Минимально допустимый срок службы труб для ГВС при температуре 75 °С и давлении 6 кгс/см2 — полвека. Стальные водогазопроводные трубы (не исключая оцинкованных) этим требованиям не соответствуют: по данным ВСН 58-88, они служат на горячей воде от 10 до 20 лет.

На фото — стояк и подводка из нержавейки

В холода температура подачи теплосети может достигать 150 градусов

Учет расхода

Отдельный водосчетчик на ГВС не нужен в квартире или другом имеющем одного собственника помещении только при приготовлении горячей воды в автономном водонагревателе (газовой колонке, бойлере и т.д.). В прочих случаях приборы учета монтируются на вводе ГВС в дом (в циркуляционных системах — на обеих нитках) и на вводах в отдельные помещения.

Перед счетчиком должен стоять грязевик или механический (как вариант — магнитно-механический) фильтр. Если в помещении (квартире, офисе и т.д.) есть вводы ХВС и ГВС, они снабжаются обратными клапанами, которые должны исключить обратный ход крыльчатки за счет разницы давлений в системах водоснабжения.

Фильтры стоят перед водосчетчиками, обратные клапаны — после

Устройство шарового переключателя

Общие сведения

Использование резьбы оказалось очень удобным для соединения двух элементов цилиндрической формы. Понятно, что резьбовое соединение используется только при условии большой толщины стенок труб. Иначе профиль резьбы, накатанной или нарезанной на поверхности соединяемого участка, может ослабить металл.

Для стыковки элементов магистрали может использоваться коническая и цилиндрическая резьба. Первая применяется преимущественно в машиностроительном оборудовании, вторая используется для стыковки водопроводных и газовых труб.

Схемы стыковки участков трубопровода:

Классическая схема болт-гайка. Один из соединяемых отрезков должен иметь внутреннюю резьбу, второй – наружную резьбовую накатку или нарезку. Чаще всего в этом случае либо стыкуются трубы разного диаметра (но тогда толщина стенки должна быть не менее 6 мм), либо на конце приварена толстостенная муфта. Так как один из отрезков должен вращаться, то стык получается неразборным. Поэтому применяется преимущественно на закрытых участках водопроводов и подводах бытового газа.
Схема с использованием дополнительных деталей. Между торцами стальных труб монтируются и скручиваются по резьбе промежуточные элементы с внутренней и наружной резьбой. Один из соединяемых отрезков может вращаться, но чаще всего конструкция соединения позволяет разобрать узел без необходимости выкручивать основную трубу.

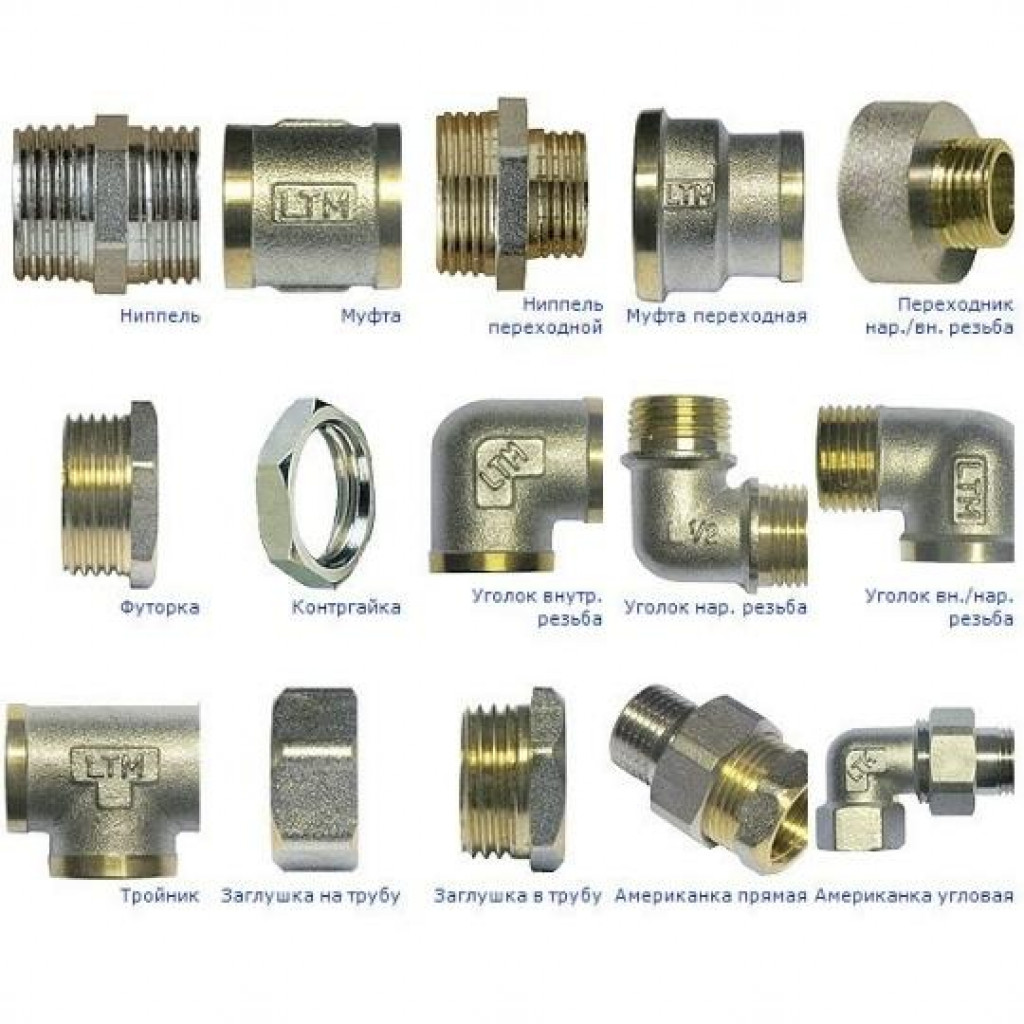

Прямолинейные участки стыкуются резьбовыми муфтами, ниппелями и сгонами. Если требуется соединение под прямым углом или необходимо состыковать в одной точке сразу три или четыре отрезка, то дополнительно применяются уголки или кресты. По сути, это те же муфты, но более сложной формы, с нарезанной внутренней резьбой.

Сгон представляет собой отрезок трубной заготовки с нарезанной с двух сторон резьбой. Причем длина резьбового участка для каждого торца отличается.

Обязательный элемент разборного соединения – поджимная контргайка. Она наворачивается для обеспечения герметичности и прочности соединения.

Требования к соединительным элементам

Диаметр стальных труб, используемых в водопроводах, определяются в дюймах. Соответственно, размер резьбы как для трубных отрезков, так и для муфт, сгонов, ниппелей также измеряется в дюймах. Такой подход позволяет избежать путаницы при нарезке резьбы. Плашки для резьбовых участков стальных труб также маркируются в дюймах.

Установлены определенные требования по длине резьбового участка и параметрам резьбы:

ГОСТ 3262-75 – по водопроводным и газовым трубам;
ГОСТ 8969-75 – по сгонам, используемым в соединениях труб одного диаметра;
ГОСТ 8961-75 – по контргайкам;
ГОСТ 8955-75 – по длинным муфтам или фитингам с правой и левой резьбой;
ГОСТ 8946-75 – по проходным угольникам, используемым для поворота трубы;
ГОСТ 8948-75 и ГОСТ 8951-75 – к прямым тройникам и крестам.

Размеры резьбового участка, его длина, количество ниток привязаны к диаметру и толщине стенки стальной трубной заготовки. Параметры подобраны так, чтобы соединение двух труб получалось надежным, при этом стенка водопроводной магистрали не ослаблялась резьбовым профилем, всегда оставался запас прочности.

Большинство деталей, используемых в соединениях, изготавливают из стальных заготовок полукустарным способом с помощью плашек или нарезают резцом на токарном станке. Требования ГОСТа могут не выдерживаться.

Один и тот же профиль часто с нарушением технологии нарезается как на легкой заготовке, так и на тяжелой стальной трубе. При том, что на тонкостенных заготовках профиль не режется, а накатывается. Из-за брака соединение выходит из строя в первый же год эксплуатации.

Метрическая резьба

Метрическая выполняется на основании ГОСТ 8724-2002 – чаще всего применяется при изготовлении крепежных изделий. При соблюдении определенных условий этот вид допустимо использовать в качестве ходовой.

В основе этого вида лежит равносторонний треугольник (с углом в основании 60 градусов). Она может иметь один или несколько заходов. Многозаходную применяют в тех случаях, когда необходимо обеспечить повышенную прочность сочленения узлов.

Отечественные и зарубежные производители выпускают изделия имеющие диаметр от 0,25 до 600 мм и шаг от 0,25 до 6 мм. Изделия с малым шагом применяют тогда, когда необходимо обеспечить разъемную сборку изделий с тонкой стенкой. Кстати, в автомобильной промышленности этот вид применяют достаточно часто. Она может иметь левое и правое исполнение.

Метрическая резьба

Ее обозначают следующим образом – на первом месте указывают букву, в этом случае — это М. Затем, показывается ее номинальный размер и шаг, в отношении этого вида применяют обозначение только в мм. Кроме этого в обозначение параметров входит количество заходов, исполнение (левое или правое). Разумеется, должен быть указан допуск на изготовление. Маркировка М12*1 говорит о том, что она имеет номинальный диаметр 12 мм и шаг 1.
