Горячее водоснабжение многоквартирного дома, его особенности и способы монтажа

Типы разводки

Итак, какой может быть у водоснабжения разводка труб?

Ориентация

К вертикальной разводке относятся стояки и вертикальные подводки, к горизонтальной — розливы и горизонтальные подводки. Абсолютное большинство жилых зданий использует оба типа разводки воды по сантехническим приборам: в типичном многоквартирном доме после водомерного узла вода попадает в горизонтальный розлив и далее в вертикальные стояки, а оттуда транспортируется к точкам водоразбора по горизонтальным подводкам.

Присоединение вертикальных стояков к горизонтальному розливу

Подвал и чердак

Нижняя разводка горячего водоснабжения более типична для многоквартирных и частных домов: один тупиковый или два циркуляционных розлива разводятся по подвалу с его круглогодичной положительной температурой.

В большинстве случаев так же монтируется холодное водоснабжение: нижняя разводка по подвалу или подполью исключает разморозку розлива в отсутствие разбора воды.

Нижняя разводка: розлив в подвале

Альтернатива — монтаж розливов на чердаке. Пара слов о том, какие преимущества имеет верхняя разводка: водоснабжение при подаче воды из напорной емкости делается энергонезависимым и сопровождается минимальными гидравлическими потерями.

Кроме того, если в доме выполнена верхняя разводка — горячее водоснабжение с циркуляцией не будет страдать от завоздушивания перемычек между стояками: весь воздух будет вытеснен в расширительный бачок в верхней точке розлива на чердаке и далее в атмосферу, через автоматический воздухоотводчик.

Розлив ГВС на чердаке. Рядом — сборный вентиляционный вывод канализации

Тупик и циркуляция

Вскользь мы уже упоминали циркуляционные и тупиковые схемы водоснабжения.

Пришло время дать пару внятных определений:

Тупиковой называется система, вода в которой приходит в движение только во время ее разбора: она проходит через розлив, стояк, подводку и сантехнический прибор;
В циркуляционной схеме перепад давлений или работа насоса обеспечивает непрерывное движение воды по закольцованному трубопроводу. Тем самым стабилизируется температура воды в точках ее разбора (помните, как долго приходится сливать воду по утрам в домах старого фонда?) и обеспечивается непрерывная работа водяных полотенцесушителей.

На циркуляционную систему ГВС указывает наличие двух розливов с горячей водой

Тройники и коллекторы

Последовательная (тройниковая) разводка обычна для жилых домов, построенных в прошлом веке: все точки водоразбора присоединены к одной трубе через отводы и тройники. Очевидные плюсы решения — возможность открытого монтажа и невысокая материалоемкость.

Последовательная разводка

Коллекторной разводкой называется присоединение точек водоразбора к гребенке-коллектору собственными подводками. Такие водопроводы обходятся намного дороже тройниковых и монтируются только скрыто (представьте себе разведенный по стене в ванной десяток параллельных труб!), что подразумевает прокладку только при строительстве или капремонте.

Каждый прибор снабжен собственной подводкой

Плюса у коллекторной разводки два:

Если вы полностью откроете кран ГВС или ХВС на кухне, то на смесителе душевой кабины или ванны соотношение напора холодной и горячей воды останется неизменным. Никого не ошпарит и не обольет ледяной водой;
Отключение любого прибора возможно из единого центра — коллекторного шкафа. Это очень кстати в общежитии или гостинице: в аварийной ситуации вы можете выборочно отключить одного потребителя, даже не имея доступа в его помещение.

Из коллекторного шкафа можно отключить воду на любой сантехнический прибор

Водоснабжение для холодной и горячей воды, сантехника

Система водоснабжения — совокупность строительных конструкций, которые производят забор, очистку, снабжение воды жителям населённых пунктов. Система централизованного водоснабжения включает: источник воды, насосные сооружения, фильтры, трубопроводные магистрали, резервуары.

Водоснабжение в жилище состоит из:

обратного клапана;
вентилей (сливные, запорные);
фильтров;
гидроаккумулятора, гибкой подводки к нему;
труб;
реле давления;
манометра;
коллектора;
санузла;
тройника (раковина, ванная, унитаз);
смесителей;
предохранителей;
водонагревателей.

Важно! Схему системы водоснабжения составляет проектировщик. От планировки строения, способа добывания (централизованное, автономное) будут отличаться её элементы

Жители частных секторов проектируют макет независимого водоснабжения, состоящего из:

скважины;

насоса;
обратного клапана;
гидроаккумулятора;
автоматического устройства управления насосом;
фильтров;
водонагревателя;
смесителей;
санузла.

В ванной комнате необходимо проложить водопроводные магистрали. Не имеет значения — это централизованный источник или автономный, трубопроводы укладывают одинаковым образом.

Фото 1. Процесс прокладывания водопроводной магистрали для ванной комнаты. В стене делаются специальные каналы для труб.

Жильцы квартир пользуются централизованной системой водоснабжения. В частных домах проводят внутренние, внешние работы. Здесь придётся вложить средства, чтоб пробурить скважину, приобрести насосную установку. Трубы проходят под землёй, позаботьтесь об их утеплении или увеличьте глубину проложения. Это убережёт от замерзания воды зимой.

Автономное водоснабжение включает фильтры. После выполнения внешних работ, переходят к подведению воды в дом. Суть установочных работ такая же, как с централизованной, за исключением установки автоматики для управления насосной станцией. Насос работает на электроэнергии. Подумайте о резервуарах для запаса воды на случай отсутствия электричества.

Справка. Для удобства при проведении ремонта необходимо установить отдельные водозапорные вентили для санузла, кухни. Слив в таком случае производят не из всей сети.

Основу водопроводной конструкции составляют трубы. Определитесь с материалом, который будете использовать. Металл подходит для внутренних, внешних работ. Он долговечен, сравнительно недорогой. Единственный минус — коррозия.

Медные стройматериалы — легче, не поддаются ржавчине, выдерживаю сверхнизкие и сверхвысокие температуры, убивают микробы; минус — дороговизна. Срок службы — свыше семидесяти лет.

Фото 2. Водопроводная разводка с использованием медных труб. Конструкция из этого материала прослужит очень долго.

Полибутилен используется для частного дома. Он не подвергается ржавчине, переносит низкие, высокие температуры.

Полипропиленовые изделия подойдут для холодного, горячего водоснабжения.

Металлопластиковые стройматериалы применяют для внутренних установок в квартирах, домах. Они монтируются в стены, чтоб избежать повреждения.

Гибкую сантехническую проводку устанавливают для раковин, стиральной машины.

Пластиковые изделия при бережной эксплуатации прослужат до 50 лет.

Внимание! Водопроводные магистрали кладут ниже систем газовых, электрических коммуникаций. Трубу с горячей водой устанавливают над холодной

Для подведения горячей воды учитывайте отдалённость смесителя от прибора для нагрева (водонагреватель, двухконтурный котёл). К обогревательному устройству подводят трубу с холодной водой, в смесителях устанавливают две трубы, идущие параллельно, для холодной и горячей подачи воды. Если точка потребления расположена очень далеко от бойлера/котла, прокладывают третью трубу для циркуляции воды в системе.

3 Особенности монтажа

Для выполнения операции по обустройству или замене стояка горячего или холодного водоснабжения в многоквартирном доме следует пройти несколько этапов:

составление схемы нахождения водопровода;
отключение подачи воды;
демонтаж старых труб (если они имеются);
собрать, выполнить монтаж нового стойка;
подключение водопровода к системе многоквартирного дома;
установка аксессуаров: фильтров, кранов и прочих.

Пластиковые стояки горячего и холодного водоснабжения, канализации

Отметим, что отключение подачи воды необходимо возложить на сотрудников коммунальных служб.

Материал нужно использовать максимально качественный. Для горячего водоснабжения рекомендуется использовать полипропиленовую трубу, предназначенную для эксплуатации в системе отопления.

Для холодного водоснабжения можно задействовать изделия, рассчитанные для использования в качестве горячего трубопровода.

Этапы проведения работ следующие:

После перекрытия подачи воды необходимо выполнить отключение сантехнических приборов.
Для обрезания трубопроводов используется болгарка. Следует оставлять над полом и под потолком расстояние около 10 см.
На оставшихся кусках трубопровода необходимо нарезать резьбу, на которую затем наматывается ФУМ-лента, а после них – муфты. Эти изделия подбираются с металлической внутренней втулкой и накидной гайкой. Сборка выполняется снизу.
Трубы следует нарезать, используя специальный труборез, учитывая разработанную схему монтажа. Срезы должны быть выполнены под прямым углом. При этом нужно учитывать глубину фитинга. Следовательно, длина куска трубы должна быть больше на 3 см.
Используя паяльник, следует выполнить соединение труб.
Шаровые краны необходимо разместить как можно ближе к стояку.
В конце выполняется разводка труб. Для закрепления их на стенах используются специальные пластиковые клипсы.
Отверстия следует сделать, используя перфоратор.
Закрепление клипс выполняется с помощью пластиковых дюбелей и шурупов.

Металлические стояки с запорными вентилями

В конце нужно сделать тестирование, тщательно проверяя стояк на наличие течи. Аккуратно нужно обращаться с трубопроводом горячего водоснабжения, чтобы не обжечься.

Источник

Как решить проблему

Перед тем, как заменять стояк в приватизированной квартире, требуется подтвердить, что он является частью общего имущества дома. Для этого зовут независимого от управляющей организации эксперта, который определит, кому принадлежит стояк.

Если есть протечки, но он пока не треснул, то необходимо пригласить сотрудника ЖЭК и требовать его замену. Квартира, которую приватизировали, этому не помеха.

При отказе управляющей компании в бесплатной замене стояка, рекомендуется обратиться в Роспотребнадзор и сообщить о нарушении в оказании коммунальных услуг. Такие заявления, в итоге, приводят к лишению лицензии, не соблюдающей законы, компании.

В жизни работники ЖЭК часто предоставляют такие услуги платно. Это бывает, когда работникам ЖКХ отказали в оплате замены стояков в квартире, и они просят собрать собственников жилья для решения вопроса. Такая процедура может длиться долго, а за это время труба лопнет и явится причиной затопления жильцов нижних квартир. В таком случае собственник недвижимости платит за причиненный ущерб.

Владельцы квартир в таких ситуациях предпочитают не усугублять конфликтную ситуацию, которую создала управляющая компания, и платят около двух тысяч рублей. Ведь обращение в суд требует немалых сумм для оплаты пошлины и адвоката.

Но, все же, менять стояки должна только управляющая компания и при подаче заявления в суд, дело выигрывают и добиваются проведения работ на средства, которые собрала управляющая организация. Это оптимальный вариант, когда все коммунальные платежи вносятся вовремя, но в любом случае отстаивание своих прав всегда выгодн

Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6 кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней давление поднимают примерно до 6 кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны. При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Причины для установки нового стояка

Необходимость замены вертикального трубопровода возникает в двух случаях: по истечению срока годности металлоконструкции и при выполнении полного ремонта санузла.

В зависимости от условий его замену выполняют в одном из двух режимов:

плановая – при изношенности водопроводных труб;
аварийная – при возникновении неисправности и появления течи.

В домах старой постройки «родные» квартирные стояки выполнены из оцинкованных или чугунных труб. Металлические конструкции подвержены коррозии, а потому требуют замены.

Коррозия – главный враг чугунных и стальных трубопроводов; она «разъедает» быстрее разъедает стояки с горячим водоснабжением, нежели с холодным

Замечено, что трубы больше всего изнашиваются в межэтажных перекрытиях. А потому стыковку новой трубы со старой следует производить за пределами перекрытия: в санузле соседей, живущих этажом ниже или выше.

Для металлических труб срок службы составляет порядка четверти века. В реальности они служат гораздо дольше. Но после сорока лет службы приходят в аварийное состояние.

Использование металлических труб после гарантийного срока не рекомендуется по той причине, что они могут прорвать в самый неожиданный момент

Даже если трубы после завершения эксплуатационного периода выглядят целыми, их рекомендуется все равно заменить. Это объясняется тем, что изношенная со временем труба может в любой момент лопнуть, что приведет к большому материальному ущербу как для хозяев квартиры, так и пострадавших от затопления соседей.

В плановом режиме замену труб рекомендуется проводить и на этапе проведения капитального ремонта. При обустройстве современных интерьеров трубопровод принято «прятать» в стену, а потому добраться до него при возникновении аварийной ситуации будет не просто.

Если вы мечтаете об установке нового джакузи или приобретении вспомогательной техники для санузла, то переноса вертикального трубопровода не избежать

Чугунные трубы, как правило, меняют на полипропиленовые. И такой выбор полностью оправдывается рядом неоспоримых преимуществ, которыми обладает полимер. К числу таковых стоит отнести:

устойчивость к коррозии и агрессивным воздействиям;
гладкость внутренних стенок, препятствующая скоплению известкового налета на внутренней поверхности трубопровода;
высокая прочность;
экологическая безопасность.

Для обустройства трубопровода с холодной водой подходят обычные металлопластиковые и полипропиленовые трубы соответствующего диаметра, а для подачи горячей – трубы, предназначенные для систем отопления. Они отличаются более высокой прочностью и повышенной устойчивостью к деформации.

Производители полипропиленовых труб утверждают, что срок службы изделий составляет порядка 50-ти лет, а используемых для снабжения холодной водой – в районе 100 лет.

Внутренняя поверхность полипропиленовых труб, находящаяся в контакте с питьевой водой, отвечает всем санитарным стандартам, а внутренний диаметр изделий не изменяется при эксплуатации

В сравнении с металлическими конструкциями, установка полипропиленовых труб занимает гораздо меньше времени. Задействование сварочной технологии позволяет при минимальных усилиях получать прочное и надежное соединение.

2 Срок службы

По сути, это два случая:

Закончился срок службы труб. Если в системе используются металлические изделия, они рассчитаны на эксплуатацию около 25 лет. Конечно, в действительности их срок службы оказывается намного большим, а значит, есть риски появления осложнений. Когда срок эксплуатации подходит к концу, эксплуатация трубопровода считается аварийной.
Ремонт квартиры. Несмотря на длительную службу металлических труб, когда выполняется полный ремонт, владельцы квартиры стремятся либо их заменить, либо перенести в другое место.

При выполнении замены стояков следует не просто вырезать поврежденный кусок трубопровода, а менять его полностью, даже в перекрытиях. Ведь именно в этих местах происходит наибольший износ.

Стояк, закрытый гипсокартонной конструкцией

Для выполнения процедуры придется считаться с юридическими аспектами:

сначала следует получить официальное разрешение на демонтаж старого трубопровода, для чего нужно обращаться в жилищно-эксплуатационную организацию;
ремонт должен быть согласован с соседями, особенно в период, когда будет происходить длительное отключение воды;
отключение действующего стояка могут осуществлять только мастера;
поскольку в будние дни людей дома находится меньше, чем в выходные, работы следует проводить в рабочие дни. Тогда отключение трубопровода пройдет менее болезненно для соседей.

2.1 Список необходимых инструментов для монтажа

Монтаж стояков водоснабжения (горячего или холодного) может осуществляться с применением таких инструментов и материалов:

болгарка;
перфоратор;
ключи: газовый и разводной;
трещотки для нарезания резьбы;
краска.

Замена стояка: правовой аспект

Водопроводный стояк представляет собой вертикальный участок трубопровода, оснащенный у основания запорным вентилем. Он является общедомовым имуществом.

А потому замена его должна выполняться управляющей организацией (ЖЭУ или ЖЭКом) без дополнительной оплаты со стороны нанимателя или собственника.

Галерея изображений
Фото из
Стояки водопроводной системы служат для поставки воды к точкам водоразбора по подключенным к ним трубам

Сборку систем и подключение сантехнических приборов к стоякам производят по тройниковой, коллекторной и комбинированной схеме

В домах старой застройки вода поставлялась либо по одному стояку ХВС, либо по двум стоякам ГВС и ХВС

Стояки контуров водоснабжения прокладываются открытым способом. допустима маскировка труб в коробах и за фальш-стенами

Трубы к стоякам водоснабжения подводят двумя способами: скрытым и открытым. Первый используется при коллекторной разводке, второй при коллекторной и тройниковой

Между стояками ГВС и ХВС по сантехническим правилам должно быть минимум 10 см. Если расстояние не соблюдено, оба или только один из стояков защищают теплоизоляцией против образования конденсата

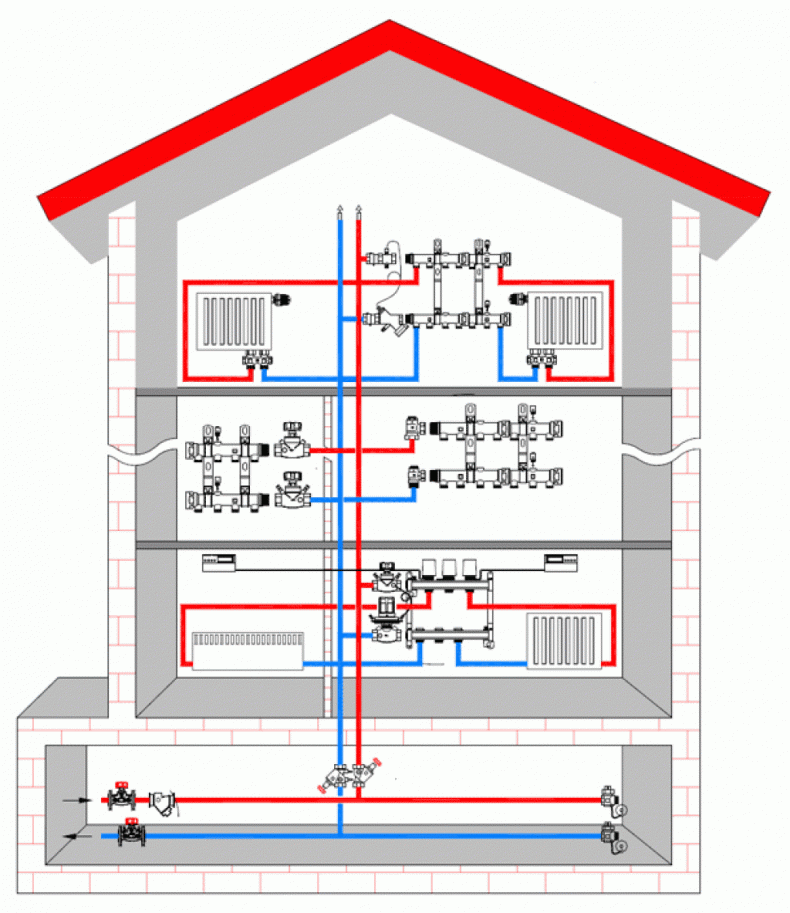

В лучевых схемах к стоякам ГВС и ХВС подключают сначала коллекторы, к которым подсоединяют теплоизолированные трубы

Прокладка полимерных трубопроводов производиться преимущественно скрытым методом. В месте подключения труб к стоякам должен быть доступ к узлам подключения

Подключение коллектора к водопроводному стояку

Комбинированная схема сборки

Стояки в старых квартирах

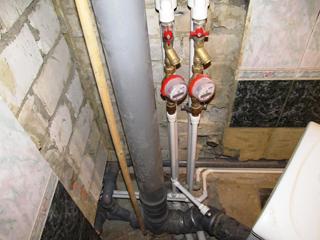

Стояки водоснабжения в ревизионном люке

Открытая трубная разводка

Утепление стояка холодного водоснабжения

Устройство коллекторной схемы

Подведение полимерных труб к стоякам

Владельцу квартиры необходимо лишь написать заявление на имя управляющего ТСЖ, указав в нем проблему, которую необходимо решить. Исключение составляет лишь тот случай, если дом не является собственностью ЖЭУ. В этой ситуации ремонт общего имущества осуществляется за счет жильцов.

К числу общего имущества относится и все то, что расположено на участке от стояка до первого запорного вентиля. В случае если запорное устройство не предусмотрено до самого смесителя, то и этот участок включительно принадлежит к числу общего имущества.

Стояки оборудуют кранами, с помощью которых увеличивают либо же полностью перекрывают подачу воды; их меняют вместе с заменой трубопровода

Если же владелец квартиры планирует провести капитальный ремонт и при этом сделать скрытую прокладку трубопровода, либо же он решил в связи с перепланировкой перенести стояк на новое место – все работы будут производиться за его счет.

Любую перепланировку, связанную с задействованием домового имущества, включая квартирные стояки, необходимо согласовывать с управляющими организациями. Лишь поручив на руки соответствующее разрешение в письменной форме, он может пригласить для проведения работ монтажников управляющей организации или частной фирмы.

За свои собственные деньги наниматель или собственник квартиры должен ремонтировать и заменять лишь то, что располагается после запорного вентиля

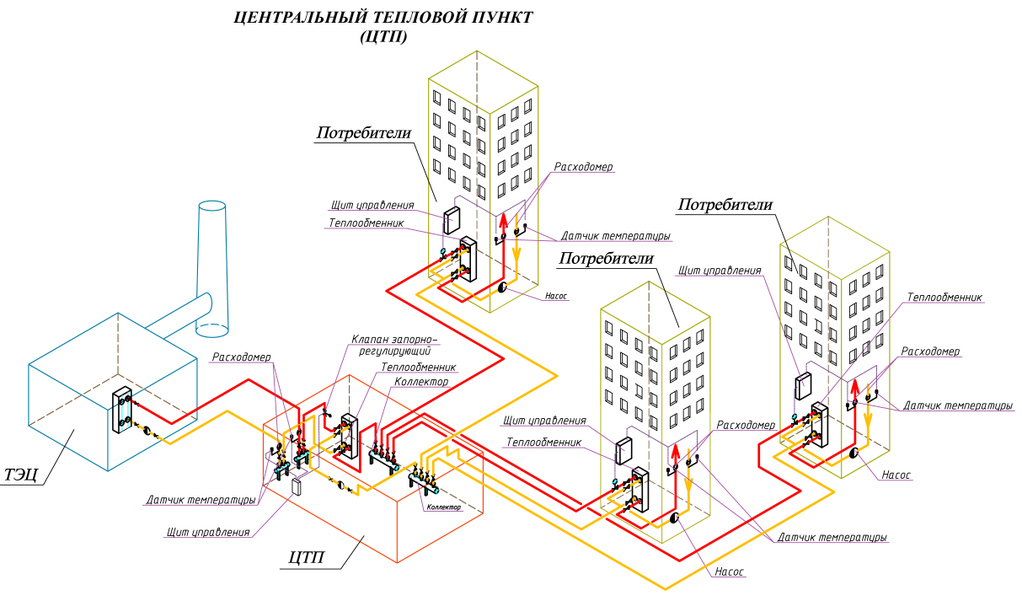

Устройство и принцип работы централизованного отопления многоквартирного дома

Теперь разберемся в устройстве отопления в многоквартирном доме. Поскольку каждое здание подключается к общей теплосети, на трубопроводах подачи в дом устанавливаются задвижки. От одной подающей трубы может питаться 1-2 тепловых узла. После задвижек следуют грязевики. В них оседают различные примеси и соли металлов, образующиеся в трубопроводе при контакте с нагретой водой. Грязевики продлевают срок службы отопительных сетей.

После них идет врезка труб горячего водоснабжения. Одна труба установлена на подающем трубопроводе, а другая – на трубе с обраткой. Поскольку температура теплоносителя в трубах подачи может доходить до 130°С, в холодное время года горячая вода берется из обратки, где теплоноситель не горячее 70 градусов. В теплый сезон ГВС переключается на забор с труб подачи.

После врезки ГВС следует главный элемент системы – элеваторный узел. Здесь перегретый теплоноситель охлаждается до требуемой температуры. Узел состоит из стального корпуса с соплом внутри, которое предназначено для подачи воды, идущей с ТЭЦ, с меньшим давлением, но более высокой скоростью. Это способствует подсосу теплоносителя из обратки. За счет смешивания горячей и охлажденной воды достигается оптимальная температура жидкости.

После элеватора следуют задвижки, которые отвечают за отключение отдельных подъездов или всей постройки от системы отопления. Летом эти задвижки закрыты, а в отопительный сезон их открывают. За задвижками устанавливаются спускные краны. Они предназначены для слива теплоносителя из сетей дома или для их заполнения водой после ремонта. Иногда этот вентиль соединяется с сетями холодного водоснабжения. На входе в дом или отдельные подъезды обязательно устанавливается тепловой счетчик.

Розливы и стояки

В многоквартирных домах чаще используется однотрубная разводка с верхней или нижней подачей теплоносителя в отопительные приборы. Трубопроводы подачи и обратки могут разводиться в подвале либо подающие трубы монтируют на чердаке (техэтаже), а обратка прокладывается в подвале.

Тепловые насосы воздух-воздух для отопления частного дома

Вертикальные стояки бывают следующих типов:

с встречным движением теплового носителя снизу вверх;
с попутным током теплоносителя;
вода движется сверху вниз.

При реализации схемы с нижней подачей пары стояков соединяются перемычками. Эти перемычки устанавливаются в квартирах на верхнем этаже или на чердаке. В самой верхней точке соединяющей перемычки устанавливается воздухоотводчик, например, кран Маевского. Главный минус такого варианта в завоздушивании системы после каждого слива носителя. Поэтому приходится спускать воздух на каждой перемычке.

При верхней подаче на техэтаже дома монтируется расширительный бак с воздухоотводчиком, а также вентили для отключения каждого стояка. Если при прокладке разводки обеспечить правильный уклон, то теплоноситель можно быстро сливать.

Однако такая схема имеет насколько нюансов:

Когда вода движется вниз, температура отдельных приборов постепенно уменьшается. Для компенсации теплопотерь увеличивают количество секций на нижних этажах либо применяют конвекторы большей площади.
При запуске системы нужно на короткое время открывать воздухоотводчик на расширительном баке.
Для слива теплоносителя с определенного стояка нужно перекрыть этот стояк на техэтаже, а потом перекрыть соответствующий вентиль в подвальном помещении. Только после этого можно сливать воду.

Замена стояков водоснабжения в квартире

Например, он имеет право:

Поменять имеющиеся в квартире трубы на более новые и более прочные.
Возможно, новые смесители или датчики расхода воды он также сочтёт необходимым поменять.
Поменять имеющиеся сантехнические устройства на более новые и совершенные или поставить дополнительные.
Возможно, хозяин квартиры будет думать, что старые батареи греют недостаточно хорошо и поставит новые. Возможно, предпочтёт использовать их новую модель.

Однако, когда речь заходит о замене стояков, ситуация меняется. Одно дело, когда выполняется ремонт, не затрагивающий других жильцов и совсем другое — если менять оборудование, которое является общим с другими квартирами.

То есть, здесь имеют право на существование две точки зрения на ситуацию:

это личное дело владельца квартиры, и он может делать это по своему усмотрению, когда пожелает;
речь идёт об общедомовом имуществе и такой ремонт затрагивает интересы других людей — без согласования с ними делать замену труб нельзя.

Ответ на этот вопрос содержится в законодательстве РФ. В 2006 году были утверждены правила, относящиеся к вопросам содержания общедомового имущества.

В данном нормативном акте прямо указано, что именно относится к общедомовому имуществу. В частности, в данный перечень входят коммуникации, которые расположены за пределами конкретной квартиры.

Обязанность проводить ремонт лежит на управляющей компании. Для того, чтобы его организовать может быть основанием следующее:

План мероприятий по проведению ремонтных работ.
Наличие протечек в трубах или других неисправностей.
Акт, в котором зафиксировано, что определённая часть общедомового оборудования нуждается в проведении ремонта.

Неисправности

Основные неисправности вентиля системы водоснабжения:

в закрытом состоянии пропускает воду,
жидкость протекает по штоку,
наличие течи через резьбовые соединения.

Причинами неисправностей являются износ резиновой прокладки клапана, раковины седла, изношенная резьба штока, истершаяся набивка сальника, слабое уплотнение резьбовых соединений.

Если начал шуметь смеситель с керамической буксой, то причиной является — просевшая силиконовая шайба. Лучше всего заменить керамическую кран-буксу на такую же новую или аналог.

Рычаговые смесители практически не шумят, но если это все-таки произошло, единственным решением будет нормализация давления в системе. Для этого перед смесителем устанавливают редукторы, которые ограничивают давление, тогда шум прекращается. Подобный подход можно применить и для устранения шума в смесителе гигиенического душа.

В видеоролике показан способ правильного расчета стоимости ГВС.

Что представляет собой фановая труба

Это специальное ответвление труб для канализации. Начинается оно в высшей точке стояка сточной системы и выводится на кровлю здания для прямого отведения полости канализационной сети в атмосферу.

Назначение и функции

Одновременный слив из нескольких сантехнических устройств приводит к перекрытию объемом воды, движущимся с большой скоростью, сечения канализации. В результате гидрозатворы высасываются разреженным воздухом, и в жилые помещения проникает зловоние из канализации. Назначение фановой трубы – не допускать этого.

В атмосферу уходят биогазы, выделяющиеся из стоков. Вентиляция и предотвращение срыва затворов делают фановую трубу незаменимой в канализационной сети в любом жилом доме.

Допускается использование фановых труб для унитаза. Причина — совпадение размеров и конструкции этих деталей с гофрой, соединяющей слив с канализацией. Совпадения параметров позволяют подключать трубы для унитазов к раструбам сточных систем.

Устройство и принцип работы

Выделяющиеся из стоков газы создают давление, превосходящее атмосферное, но не способное преодолеть гидрозатвор в сифоне. Эта разница лежит в основе устройства фановой трубы — биогазы не могут пройти сквозь водяную пробку и свободно уходят по стояку в атмосферу.

По этой причине фановые отводы чаще всего имеют прямолинейную вертикальную конструкцию без приспособлений для принудительной вентиляции. Для частных строений схемы устройств могут отличаться большим количеством отступлений от правил, чем аналогичные стояки для канализации в многоэтажном доме, иметь изгибы и более удобную для монтажа форму.

Окончание схемы оборудуют дефлектором, который должен оказаться на 30 см выше конька. Неуместно выводить это устройство со стороны фасада дома, на чердаке или возле окон. Для фановой вентиляции подходят разные материалы:

пластик;
чугун;
сталь.

Основным условием является устойчивость к коррозии, так как проходящие по ним биогазы создают агрессивную среду.

Общая информация

В старых домах канализационные стояки и трубы в санузлах изготовлены из чугуна — надежного, но не самого долговечного материала.

Рано или поздно такие трубы начинают выходить из строя, после чего возникает опасность утечки, раскола трубы, порчи имущества и материальной ответственности.

Для того чтобы предотвратить печальные последствия, следует заменить стояк и канализационные ответвления. В такой ситуации часто собственники обходятся своими силами и меняют стояк в квартире самостоятельно.

Далеко не все знают, что заменить канализационные и иные стояки можно за счет управляющей компании.

Замена и ремонт канализационных, водопроводных труб и труб отопления регулируются:

правилами содержания общего имущества в МКД;
правилами и нормами технической эксплуатации жилого фонда;
методическим пособием по содержанию и ремонту жилищного фонда МДК 2-04.2004.

Согласно правилам, обязанность содержания и ремонта коммуникаций лежит на собственниках.
Водопроводные трубы, являющиеся ответвлениями от труб-стояков содержатся, ремонтируются и меняются собственниками самостоятельно и за свой счет.
Трубы-стояки, которые используются несколькими квартирами, являются общедомовой собственностью согласно правилам содержания общего имущества в МКД.
К общему имуществу относятся и ответвления от стояка до первого стыковочного соединения.

Кто должен менять?

Ремонт общедомовой собственности производится управляющей компанией, которой жильцы делегировали право по управлению общедомовым имуществом.

Замена канализационных и водопроводных стояков производится УК ЖКХ, ТСЖ или иными компаниями. Решение о ремонте принимается управляющей компанией по заявлению собственников жилья.

За чей счет?

По закону, собственники жилья несут ответственность за содержание общедомового имущества.
Если канализационный стояк вышел из строя и нуждается в ремонте или замене, то выполнять и оплачивать эти работы должна УК из средств, внесенных собственниками.
Собственники жилья оплачивают данные расходы в своих коммунальных платежах по статье «содержание и ремонт жилья».
Если производится капитальная замена стояков на всех этажах, то средства могут быть взяты за счет платежей на капитальный ремонт.
Совершенно другая ситуация складывается тогда, когда собственник жилья желает заменить исправный стояк по каким-либо личным причинам, например, при перепланировке санузла.
В таком случае, все расходы по замене стояка несет собственник, работы также проводятся самостоятельно.
Замена стояков в муниципальном жилье производится за счет наймодателя, то есть муниципальных властей.
В таком случае, замена производится бесплатно по заявлению нанимателя в муниципальные органы, ответственные за общегородское ЖКХ.

Как поменять?

Для замены вышедшего из строя или нуждающегося в замене стояка следует обратиться в управляющую компанию с заявлением на имя ее главы.
Перед тем, как написать заявление в УК, можно вызвать сантехника на дом, который составит акт осмотра канализационного стояка, зафиксирует повреждения и необходимость замены стояка.
Далее необходимо составить заявление на замену стояка в свободной форме на имя начальника УК с обоснованием причины, по которой должны быть выполнены работы по замене.

В конце заявления следует написать конкретную просьбу о замене или ремонте канализационного стояка. Далее ставится дата и подпись собственника. Заявление составляется в двух экземплярах, один из которых остается у собственника, другой отдается в УК.

Образец заявления на замену стояка канализации.

Собственник жилья, подающий заявление, должен являться добросовестным плательщиком коммунальных платежей, чтобы его заявление было принято и рассмотрено.

После рассмотрения заявления с собственником согласовывается удобное время проведения работ. Замена стояка производится сотрудниками управляющей компании или подрядчиками, привлеченными УК.

Собственник должен предоставить свободный проход к санузлу, для того, чтобы была произведена замена труб. Сколько стоит замена стояка канализации в квартире?

Примерная стоимость, в которую обойдется замена стояка канализации в одной квартире — от 4 до 7 тыс. рублей.
