Какое давление и температуру выдерживает полипропиленовая труба, таблица температурных значений

Некоторые важные нюансы монтажа

Установка пластиковых труб несколько отличается от металлических аналогов. В частности, при монтаже необходимо соблюдать такие условия:

• Полипропиленовые трубы не сгибаются под прямым углом, здесь используются тройники и фитинговые соединения для изменения направления магистрали.

• Пластик не разрушается под воздействием температурных перепадов: труба увеличивается в длину. Поэтому если длина отрезка трубопровода превышает 10 метров, обязательно устанавливаются компенсаторы температур.

• Под воздействием высоких температур трубы подвержены линейному расширению, поэтому не допускается жёсткая фиксация трубопровода внутри стеновых конструкций: обязательно оставляются тепловые зазоры.

• Для горячего водоснабжения применяются только армированные изделия, которые меньше подвержены линейным расширениям.

• Допускается незначительный изгиб трубы. Это можно сделать нагревая поверхность строительным феном (температура около 140 градусов).

Нужно отметить, что хранение пластиковых труб на открытых пространствах не рекомендуется. Чтобы защитить изделия от прямых солнечных лучей, которые разрушают структуру, обязательно обустраиваются навесы.

Основные достоинства труб из полипропилена

Какими неоспоримыми достоинствами обладают трубы полипропиленовые? Технические характеристики полипропилена, как утверждают производители, поистине удивительны. Он считается универсальным строительным материалом для монтажа и реконструкции инженерных коммуникаций в жилых и промышленных комплексах. Они успешно прошли испытания в независимых европейских и мировых лабораториях и имеют подтверждающие сертификаты качества. Рассмотрим достоинства.

• Главным преимуществом их является долгий срок эксплуатации — около 50 лет, а при использовании их в системе холодного водоснабжения способны послужить и до 100 лет.
• Благодаря специально разработанной внутренней поверхности трубы, которая постоянно находится в контакте с водой, никаких отложений на их поверхностях не образуется.
• Шумоизоляция. При транспортировке горячей воды от теплоносителя или при простом потоке воды могут возникать шумы. Полипропилен способен их поглощать.
• Отсутствие конденсата. Полипропиленовая труба PPR устойчива к температурным перепадам за счет низкой теплопроводности.
• Малый вес. По сравнению со своим аналогом из металла они легче в 9 раз.
• Легкость в монтаже.
• В дополнительном обслуживании не нуждаются.
• Устойчивость к воздействию на них кислотно-щелочных веществ.
• Эластичность полипропиленовой трубы очень высокая.
• Доступная цена.

Стандартная классификация полипропиленовых труб

Полипропиленовые трубы делятся по величине давления в системе четыре категории:

PN10.

Рабочее давление 10 кгс/см2
или 1,0 МПа, максимальная температура рабочей среды 45°C. Применяются для систем холодного водоснабжения с невысоким давлением рабочей среды.

PN16.

Максимальное давление 16 кгс/см2
или 1,6 МПа, температура до 60°C. Применяются также для систем с холодной водой. Возможно использование в многоэтажных домах.

PN20.

Рабочее давление в системе до 20 кгс/см2 или 2,0 Мпа. Максимальная температура +75°C. Обычно это армированные трубы, но с небольшой толщиной стенки. Используют для монтажа систем горячего водоснабжения.

PN25.

Рабочее давление таких труб до 25 кгс/см2 или 2,5 МПа, Температура в системе до +95°C. Такие трубы изготавливают только армированные и с толстой стенкой. Это самые прочные трубы. Применяются для систем ГВС в многоэтажках и для разводки отопления.

В таблице ниже приведены данные по расчетному давлению полипропиленовых труб PN 10, PN 16 PN 20, PN 25 в зависимости от срока службы и температуры.

Температура (°С)	Срок службы (лет)	Тип трубы
РN 10	РN 16	PN 20	PN 25
Допустимое превышение давления, кгс/см2
20	10	13,5	21,7	21,7	33,9
25	13,2	21,1	26,4	33,0
50	12,9	20,7	25,9	32,3
30	10	11,7	18,8	23,5	9,3
25	11,3	18,1	22,7	28,3
50	11,1	17,7	22,1	27,7
40	10	10,1	16,2	20,3	25,3
25	9,7	15,6	19,5	24,3
50	9,2	14,7	18,4	23,0
50	8,7	13,9	17,3	23,5	21,7
25	8,0	12,8	16,0	20,0
50	7,3	11,7	14,7	18,3
60	10	7,2	11,5	14,4	18,0
25	6,1	9,8	12,3	15,3
50	5,5	8,7	10,9	13,7
70	10	5,3	8,5	10,7	13,3
25	4,5	7,3	9,1	11,9
30	4,4	7,0	8,8	11,0
50	4,3	6,8	8,5	10,7
80	5	4,3	6,9	8,7	10,8
10	3,9	6,3	7,9	9,8
25	3,7	5,9	7,5	9,2
95	1	3,9	6,7	7,6	8,5
5	2,8	4,4	5,4	6,1

Полипропиленовые трубы могут изготавливаться как однослойные, так и многослойные. Многослойные трубы подразумевает армирование: пятислойная конструкция, где между слоями пластика находится армирующая прокладка. Толщина армирующего слоя обычно варьируется в пределах 0.1-0.5 мм.  Толщина стенок трубы ППР зависит от типоразмера трубы и варьируется от 1,9 мм. до 18,4 мм.

Таблица зависимости толщины стенки труб ППР от диаметра и давления в системе.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10.6	2.7
20	16.2	1.9	13.2	3.4	13.2	3.4
25	20.4	2.3	16.6	4.2	16.6	4.2
32	26.0	3.0	21.2	5.4	21.2	3.0
40	32.6	3.7	26.6	6.7	26.6	3.7
50	40.8	4.6	33.2	8.4	33.2	4.6
63	51.4	5.8	42	10.5	42	5.8
75	61.2	6.9	50	12.5	50	6.9
90	73.6	8.2	6	15
110	90	10	73.2	18.4

Особенности монтажа ППР-труб

Производить установку полипропиленовых труб можно при температуре воздуха выше +5 °С. Соединение отдельных частей трубопровода возможно с помощью фитингов с резьбой или путем сварки. При использовании фитингов желательно использовать уплотнители (например, тефлоновую ленту), которые обеспечат полную герметичность соединению.

Как армированные, так и обычные ППР трубы можно соединять посредством сварочного аппарата, обычного паяльника и даже специального клея (холодная сварка), только в последнем случае место соединения желательно укрепить муфтой.

При установке крепежей для ППР труб важно учитывать коэффициент линейного расширения. Поэтому для обычных полипропиленовых труб можно использовать только подвижные опоры, а для армированных можно применять как подвижные, так и неподвижные

Срок службы ППР трубопровода зависит от соблюдения условий эксплуатации и правильности монтажа системы.

Как выбирать полипропиленовые трубы

Для правильного подбора данных изделий необходимо принять во внимание пять моментов. Маркировка полипропиленовых труб уже обсуждалась, поэтому остаются 4 важных фактора

Максимальная температура. Выбор следует делать, исходя из предполагаемого значения этого параметра теплоносителя с учётом маркировки полипропиленовых труб. Как было сказано выше, PN25 – лучший выбор для систем отопления, PN20 – для горячего водоснабжения, PN16 – для систем подвода холодной воды.

Обычный домашний водопровод можно смонтировать из труб небольшого диаметра

Диаметр. Подбирать его необходимо с учётом технических характеристик создаваемой трубопроводной системы. Лучшими полипропиленовыми трубами для квартирной разводки считаются изделия с диаметром 20 и 25 миллиметров. Для стояков же лучше применять изделия с сечением 32 или 40 миллиметров. Толстостенную полипропиленовую трубу большого диаметра используют для магистрального трубопровода, монтируемого в подвале многоквартирного дома.

Предельно допустимое давление. Если говорить об использовании в быту, то подходят практически все типы труб, включая изделие марки PN10. Как связан срок их службы с давлением и температурой, рассмотрим на примере этой трубы.

• температура воды 20˚С. Срок службы составит не менее 50 лет, если давление в центральной магистрали не превысит отметку в
• температуры воды 50˚С. В этом случае, чтобы срок службы составлял 50 лет, необходимо выдерживать давление, не превышающее ;
• температура воды 70˚С. Срок эксплуатации будет равен заявленному производителем при давлении ;
• температура воды долго держится на уровне 95˚ С. В этом случае о сроке службы 50 лет не может быть и речи. Максимум – это какие-то 5 лет при постоянном давлении .

Коэффициент температурного расширения. Мы уже знаем, что полипропиленовые трубы — это такие изделия, геометрия которых меняется при высокой температуре транспортируемой жидкости. Изменения касаются толщины их стенок. А это критично для такого параметра, как пропускная способность трубопровода.

Трубу типа PN20 закрыто прокладывать не рекомендуется. Ведь её деформация может вызвать появление трещин в слое штукатурки. А вот применение полипропиленовых труб типа PN25 позволяет выполнять укладку и закрытым, и открытым способом. В последнем случае интерьер жилого помещения не ухудшится по причине отсутствия изгиба данных изделий. Ведь труба армированная из полипропилена отлично держит свою форму.

Что касается срока службы полипропиленовых труб, то при правильном использовании каждая из них прослужит не менее пяти десятков лет.

Водопровод, проложенный внутри стен, не испортит вид и стиль ванной комнаты, но для такого способа прокладки нужно выбирать прочные трубы

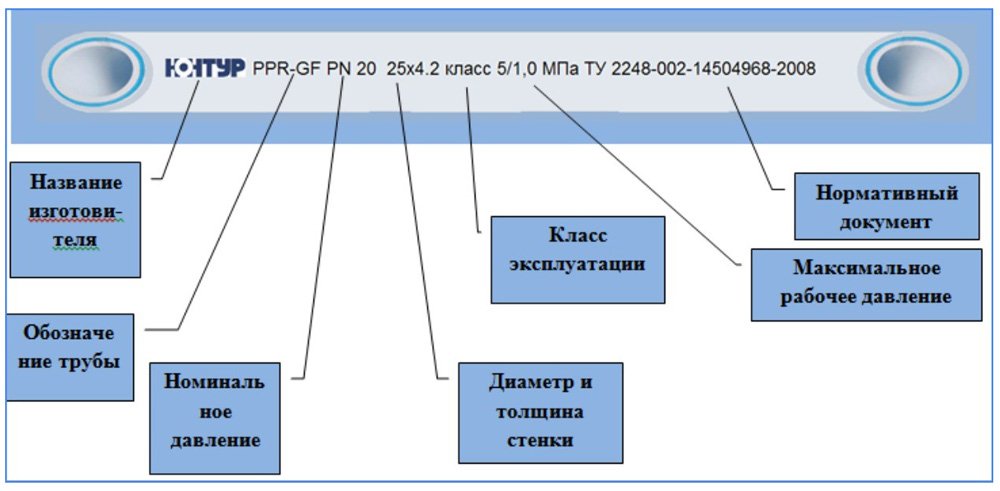

Маркировка полипропиленовых труб

Определить на какое рабочее давление рассчитана труба ППР по наружному диаметру невозможно.   Определить тип материала по внешнему виду тоже не получится. Эта и другая информация указывается в маркировке, которая наносится на трубу. Маркировка нанесена примерно через каждый метр, так что найти её на трубе не сложно.

На первом месте идет название изготовителя, фирмы или ее логотип. Безымянные изделия лучше не приобретать.  Далее на трубу наносится следующая информация:

Материал, из которого изготовлена труба.

    PP — полипропилен.

Марка армирующего материала.

     AL – алюминий;

     GF – стекловолокно;

     PPR-GF — композитный материал со стекловолокном.

Тип полипропилена.

     PP-R100. — для трубопроводов с температурой до 100°C;

     PP-B80. — для канализации с температурой транспортируемой среды +70°C;

     PP-R80. — для холодного и горячего водоснабжения, температура до 100°C.

Размеры полипропиленовых труб в миллиметрах или дюймах. Первое значение — наружный диаметр, затем толщина стенки.

Величина номинального давления.

       PN10;

       PN20;

       PN25.

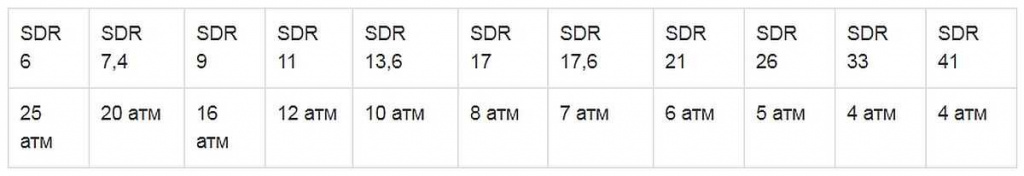

Информация о максимальном рабочем давлении. Класс SDR, который можно расшифровать по таблице ниже.

Класс эксплуатации полипропиленовых труб. Цифра, в которой закодирована информация о температуре рабочей среды и сфере применения ППР труб.  Указывается для отечественных труб.

            Расшифровка класса эксплуатации приведена в таблице ниже.

Стандарт, по которому произведена продукция.

Обозначение класса эксплуатации ПП труб	Температура транспортируемой среды (рабочая/максимальная) в °C	Область применения
ХВ	до 20	Только для холодного водоснабжения.
1	60/80	Для ГВС с рабочей температурой 60°C.
2	70/80	Для ГВС с рабочей температурой 70°C.
3	40/60	Для подогрева пола с температурой теплоносителя до 40°C.
4	60/70	Системы отопления и подогрева пола с рабочей температурой не выше 60°C.
5	80/90	Системы отопления и подогрева пола с рабочей температурой не выше 800°C.

Армированные полипропиленовые трубы – идеальный вариант для систем отопления

Среди многообразия полипропиленовых расходных материалов, только некоторые изделия могут использоваться для отопительных систем. На вопрос, какие полипропиленовые трубы лучше для отопления, ответ однозначный. Оптимальный выбор – это армированные полипропиленовые расходные материалы.

Обычные полипропиленовые трубы не способны нормально выдерживать высокие температуры. Такая магистраль провиснет  ввиду теплового удлинения и потеряет свою привлекательность. Подходят такие изделия, самого меньшего диаметра, для монтажа низкотемпературных отопительных систем. Теплые водяные полы с такими расходными материалами будут служить долго и надежно. За счет того, что в данных отопительных системах температура нагрева теплоносителя не высока, тепловое удлинение не играет столь критической роли. К тому же водяной контур чаще всего замурован в бетонную стяжку и меньше подвержен деформации.

Остальные, выпускаемые и предлагаемые в продаже изделия, имеют различные сферы применения, тогда как  армированная продукция рассчитана в основном на системы ГВС и отопление. Отопительный контур для одноконтурной или двухконтурной схемы обогрева будет иметь лучший показатели по всем параметрам, если его сделать из усиленного полипропилена. Его маркировка PPR-AL-PPR или PPR-FB-PPR, где R означает рандом-сополимер, а AL и FB армирующие компоненты, алюминий или стекловолокно

Поэтому следует обращать внимание при покупке на все надписи, символы и цифры, которые нанесены на полипропиленовые трубы, для отопления

Рандом-сополимер обладает с высокой степень кристаллизации, поэтому благодаря включению в составе полимера этого соединения, образуется полипропилен высокой прочности и устойчивости. Именно это синтетическое соединение  является базовым для изготовления труб водяного отопления. Дополнительное армирование только улучшает эксплуатационные характеристики расходных материалов.  С такими трубами легко работать непосредственно на объекте, причем монтаж трубопровода из PPR-труб не требует применения специальных инструментов.

В практической плоскости можно говорить о том, что полипропиленовые трубы используются практически везде, где есть необходимость обеспечить подачу воды или других жидкостей. Однако для отопительного контура предназначены многослойные изделия.

Во всех других случаях, когда используется теплоноситель с повышенной температурой нагрева, используются полибутеновые или . Слои в синтетических каналах бывают сплошными и перфорированными, т.е. в виде сита, с круглыми отверстиями. Все это сделано только с одной целью, уменьшить влияние на полипропилен высокой температуры, снизить тепловое расширение.

К примеру, сравнив коэффициенты теплового расширения у обычного, однородного материала и у трубы с алюминиевой прослойкой или со стекловолокном.

В первом случае значения теплового расширения будут 0,15%, тогда как у армированных изделий эти показатели составляют всего 0,03%. Между трубами усиленными алюминиевой фольгой и из стеклопластика разница небольшая, всего 5-6%. Так, что хороший и тот, и другой расходный материал.

Единственная разница заключается в том, что при монтаже трубопровода, армированные алюминием изделия надо зачищать. Для этих целей используется шейвер. В противном случае прочного соединения отельных фрагментов труб достичь не удастся. Слой алюминия в местах будущей пайки удаляется на глубину до 1-2 мм.

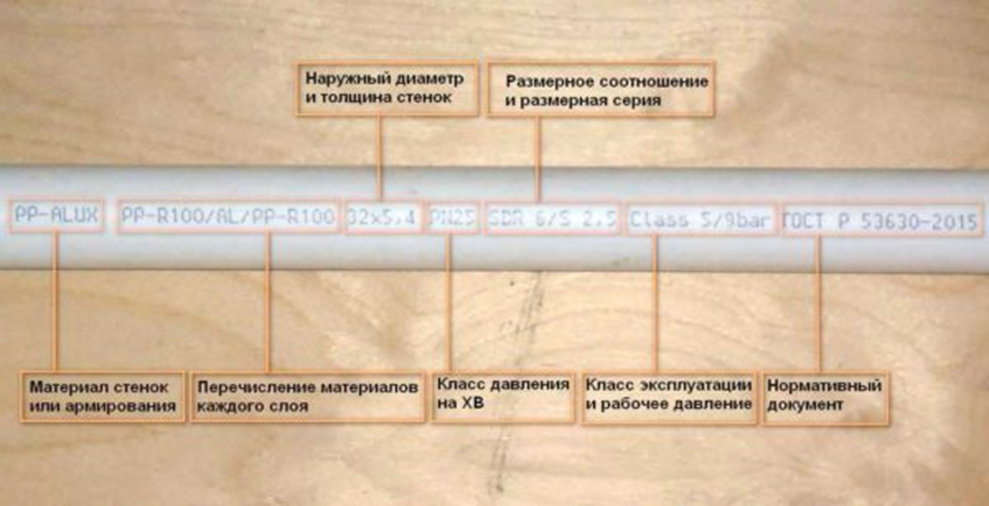

Обозначения ППР труб

Важно правильно читать маркировку. Основываясь на этих данных можно подобрать и установить трубы которые прослужат максимальный срок

Для холодной воды – это 50 лет, для горячей – 25 лет. При соблюдении всех правил использования и правильном подборе труб, этот срок может увеличиться вдвое, но это неточно.

Чтобы рассчитать срок службы нужно обратится к графикам из ГОСТа. Подставить данные, условия эксплуатации (температуру воды) и указать давление. На графике достаточно просто провести расчеты, для более точной информации можно воспользоваться специальным калькулятором.

На трубе написано много значений, но потребуется не все. Нужные значения:

• Тип материала;
• Класс трубы;
• Диаметр и толщина стенки;
• SDR, S, PN.

На трубе сначала указывается производитель, до маркировки PP – R. После названия указывается тип пропилена. Если нужен монтаж из нескольких труб лучше не паять изделия с разными значениями. Легко определить по цвету: серые с белыми не соединять, для белых труб также есть разница, разные маркировки не объединяются.

Далее учитывается диаметр трубы и толщина стенки. Диаметр измеряется по наружной части. Соответственно, чем больше толщина стенки тем выше ее прочность, но проходимость меньше.

Далее обращаем внимание на такие параметры: SDR, S, PN – по сути они говорят об одном, но различия все же есть. Значение PN постепенно отходит и производители редко указывают его, но это больше для людей, которые привыкли использовать этот параметр

Он указывает на толщину стенки, это может тонкостенная труба со значением PN (1,0), средняя толщина – PN (2,0) и толстостенная PN (2,5) с армировкой. Также этот параметр нужен для расчета давления, то есть  PN (2,5) предназначен для давления в 25 bar. Если расчеты проведены правильно такая труба прослужит не менее 50 лет.

Когда тип полипропилена определен следующие значения в маркировке – это SDR и S. SDR – это соотношение диаметра к толщине стенки. Чем толще стенка, тем меньше SDR. Это значение можно вычислить по формуле 2S + 1 = SDR. Также можно узнать по ГОСТу, или обратиться к профессионалам.

Определить срок службы легко по эталлоным графикам длительной прочности PP – R. Просто подставить данные, температуру эксплуатации к виду трубы, на пересечении графиков и будет примерный срок эксплуатации.

Для большего удобства можно воспользоваться калькулятором – расчет кольцевого напряжения (сигма). Нужно подставить данные из маркировки, указать температуру эксплуатации и давление в системе.

Все данные будут примерными, поскольку давление меняется, температура воды также. В расчетах получается минимальный срок, при нормальном эксплуатировании и значение следует уменьшить если предполагаются резкие перепады температуры или постоянное использование с высокими температурами.

Важно знать класс трубы. Не все производители его указывают, но если в маркировке присутствует данный параметр – это значительно упростит жизнь

То есть проводить расчеты не нужно, фирма это сделал за вас. Существует пять классов:

• Класс «ХВ»;
• Класс 1;
• Класс 2;
• Класс 4;
• Класс 5.

Для вычисления срока службы трубы есть специальная таблица: Классификация эксплуатационных характеристик. Особенность таблицы – все значения в строке нужно суммировать. Возле класса трубы указано и давление при котором можно эксплуатировать трубу. Остальные значения не пригодятся для рядовых пользователей, они для профессионалов.

Маркировка труб

Трубы маркируются определённой аббревиатурой из трёх латинских букв:

• Маркировка РРН присваивается пластику из гомополимеров. Это полипропилен, который состоит из мельчайших совершенно идентичных структурированных единиц. Такие элементы годятся только для проведения в дом холодной воды.
• Обозначение РРВ говорит о том, что детали произведены из блок-сополимеров. Это компонент сложной конструкции с системным чередованием разных структурных гомополимеров. Изделия из этого материала можно использовать для водоснабжения и в системе «тёплый пол».

• Штамп с маркировкой PPR  ставится на изделия из рандом-сополимера, который обладает высоким уровнем кристаллизации, идеально подходит для отопления.

Характеристики пластика  PPR

Трубы, маркированные аббревиатурой PPR , имеют следующие характеристики:

• Длительный срок службы;
• Хорошее шумопоглощение при протекании воды;
• Устойчивость к перепадам давления и температурному режиму;

• Небольшой вес;

• При соприкосновении с водой не образуется коррозия;
• Минимальное время установки, в сравнении с монтажом металлических труб;
• Соответствие санитарным нормам ГОСТ, нормативам ведущих мировых держав.

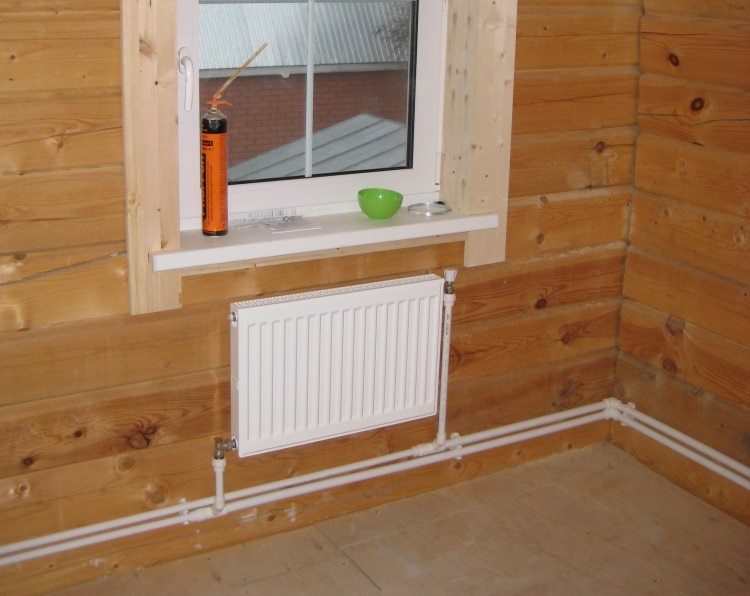

Отопление из полипропиленовых труб своими руками в квартире

Для жителей многоквартирных домов знакома ситуация, когда необходима замена старого чугунного трубопровода. Замена труб отопления в квартире – мероприятие довольно сложное, но и тут обойтись без помощи профессионалов вполне реально.

Самостоятельно спроектированная новая система отопления в квартире может иметь хорошую работоспособность, если соблюдать порядок действий и правила безопасности. Замена старых труб отопления в квартире на полипропиленовые будет выглядеть примерно так:

• согласование работ с муниципальными службами. Первый и очень важный этап, каковой даст вам разрешение на перекрывание подачи воды и сброс её из системы;
• согласование работ с жильцами квартиры выше и ниже вашей. Замена стояков понадобится не только в квартире, где проводится ремонт. Однако, если демонтаж стояка невозможен, можно выбрать специальные переходники с чугунных труб на пластиковые;
• демонтаж старого отопления.Старые чугунные трубы неплохо поддаются демонтажу, но эта процедура требует соблюдения некоторых правил безопасности. Хрупкость чугуна зависит от того, какой срок эксплуатации был у данной системы. Старые трубы разбиваются очень быстро, разламываясь на мелкие части. При ударе металлическим молотом от чугуна отлетают осколки, которые могут попасть в трубопровод: система подачи воды может закупориться. Поэтому для таких целей лучше выбрать резиновый или деревянный обух, который наверняка найдется дома у каждого. Демонтажные работы стоит проводить, надев респиратор и очки;
• формируется схема новой системы, происходит навешивание радиатора по заданному периметру;
• сборка полипропиленовых трубы отопления и подключение радиатора;
• проверка системы на герметичность. Процедуру испытания проводят под сильным давлением – в 1,5 раз выше, чем обычное рабочее давление. Если производилась замена старой системы на новую двухтрубную, воду стоит пускать в обратном направлении при проверке.

Во многоквартирных домах заменять металлические трубы отопления на полипропиленовые можно как полностью, так и частично

Первым делом нужно выбрать оптимальный тип системы. Отопительная система может быть однотрубной или двухтрубной. От этого будет зависеть количество радиаторов и, соответственно, стоимость работ. Двухтрубная система требует большего количества радиаторов: если их более 8, то для такого отопления будет использоваться труба полипропиленовая с диаметром 32 мм. Если выбрать однотрубную систему домашнего отопления из полипропиленовых труб, расходы на ее обустройство снизятся, но тепло не будет распределяться равномерно. Каждый последующий радиатор будет прохладнее предыдущего. Схема может быть дополнена клапанами термостата, регулирующими мощность каждого радиатора.

Какая бы система отопления ни планировалась, необходимо расположить в верхней части радиатора клапан для сброса воздуха – кран Маевского. В нижних частях отверстия закупориваются пробкой.

Также замена системы отопления из полипропиленовых труб своими руками производится с помощью фитингов, хомутов, муфт (заглушек, уголков, тройников). Какие именно крепежные и соединительные элементы потребует замена труб, зависит от того, какая схема отопления была выбрана. Замена полипропиленовых труб осуществляется с помощью сварочного аппарата. Время нагрева для каждого типа PPR-трубы будет разным. Наиболее распространенные полипропиленовые трубы 25 мм и 32 мм требуют 7-8 секунд для оплавления. Если производится замена на армированные алюминием PPR-трубы, не забудьте произвести предварительную зачистку фольги перед пайкой.

Количество труб для отопления частного дома зависит от типа системы обогрева

Применение армированных ПП-труб

Области применения труб полипропиленовых, армированных стекловолокном или алюминием, диктуются техническими характеристиками: это отопление, горячее и холодное водоснабжение, устройства подогрева полов, дренажные и оросительные системы. «Теплый пол» монтируют из тонких (до 17мм) трубок. Изделия диаметром 20–30 мм применяют для систем отопления в частном строительстве, а труба из полипропилена армированного стекловолокном 40 мм используется для общественных зданий – больниц, учебных учреждений, вокзалов, аэропортов, гостиниц и т. д.

Толщина стенок при этом принимается из соотношения SDR в соответствии с рабочим давлением в магистрали.

Фитинги

Фитинги – детали для соединения элементов в трубопроводе. Они необходимы для обустройства любой инженерной коммуникации. Благодаря тому, что в продаже есть аксессуары различных моделей из полипропилена с хромированными, латунными вставками, легко можно выбрать те, которые наиболее подходят при установке разных сантехнических приборов. Для монтажа вам понадобится сварочный аппарат.

Размер соединительных деталей напрямую связан с размерами отопительных труб. Зная диаметр основного элементы, вы сразу поймёте, какую соединительную деталь нужно купить.
Изделия бывают нескольких диаметров:

• Диаметр 32 мм подходит для устройства водопровода в многоквартирном доме;
• Диаметры изделия 20 мм, 25 мм больше подходят для обустройства частного отопления;
• Диаметр 16 мм наиболее популярен. Он подходит для многих технических работ.

• Существуют трубы и фитинги диаметром от 40 до 600 мм, но зона их применения достаточно специфическая.

Производители труб

На российском рынке можно найти и отечественную и импортную трубную продукцию с соответствующей маркировкой. Качество труб зависит от сырья, из которого они производится, технологии производства, толщины слоев.

Отечественные

Одним из лучших отечественных производителей труб PPR- FB –PPR является московский . Также имеет спрос продукция «ПК КОНТУР», г. Заречный, Свердловской области, «ProAqua», г. Нижний Новгород, «Аква-Пластик», г. Омск, Aqua Rubis, Рыбинск, Завод Кросс, г. Санкт-Петербург.

Качество товара указанных производителей высокое, маркировка узнаваема. На своих сайтах они размещают сертификаты соответствия и данные о технологии производства.

Зарубежные

Самыми популярными на рынке являются чешские полипропиленовые трубы армированные стекловолокном от фирмы FV-PLAST. Они гарантируют срок службы на свои изделия более 50 лет при соблюдении следующих условий эксплуатации:

• при температуре 70°С и давлении 10 бар;
• при температуре 20°С и давлении 20 бар.

Труба Faser, FV-PLAST, Чехия

Качественные изделия поставляются , США, «Kalde», Турция, «SPK», Турция и Valtec, Италия

Труба Valtec, Италия

Труба Fibe от Kalde, Турция

Сводная таблица характеристик поможет оценить качество трубной продукции различных производителей.

Температура теплоносителя

Наверняка каждый знает, что редко температура в системе отопления соответствует той, что указана в нормативных документах. Существует несколько основных факторов, которые влияют на взаимодействие температуры теплоносителя и труб:

• Многие производители гарантируют, что отопление из полипропиленовых труб может выдерживать температуру теплоносителя до 95 градусов.
• У нас в стране такая температура теплоносителя может быть замечена только в сильные морозы. Однако если в отопительной системе температура достигает 95 градусов, то в трубопроводе теплотрассы она может достигать и 140 градусов.

Иногда по таким причинам, как сильные морозы, нарушение температурного графика, или по другим причинам, сопло, которое регулирует температуру теплоносителя в системе, вытаскивается из элеваторного узла, а подсос глушится. В таком случае, вода, которая поступает из теплотрассы, попадает напрямую в радиаторы отопления и стояки. Она поступает в систему с такой температурой, которая не просто опасна для полипропилена, а губительна.

Очень горячая вода может вызывать вздутие полипропиленовых труб

Разновидности пропиленовых труб: какие лучше для отопления?

Еще десятилетие назад для устройства систем отопления повсеместно применялся обычный полипропилен (PPR). Но в чистом виде этот материал проявил себя не лучшим образом, отчего его рейтинг теперь довольно низок. Срок службы полипропилена значительно отличался от заявленного, а давление и высокие температуры становились причиной его деформации. Использование армирования позволило сохранить преимущества полипропилена и избавить его от весомых недостатков. Поэтому сейчас лучшими полипропиленовыми трубами для отопления можно назвать следующие:

Трубы PPR с алюминиевым армированием. Использование фольги из алюминия буквально дало новую жизнь трубам для отопления из полипропилена. Металлическая прослойка как бы удерживает полимер, защищая его от избыточного расширения. Слой алюминиевого листа может находиться как на поверхности трубы, так и в середине, между двумя слоями пропилена («сэндвич»). Такие изделия нуждаются в зачистке, иначе в месте сварки алюминий и PPR будут расслаиваться между собой.

Трубы PPR с армированием из стекловолокна. Очень качественные и прочные изделия. Отличная степень надёжности достигается за счет монолитности конструкции. Такие трубы, в отличие от армированных алюминием, являются буквально литыми, поэтому и заслужили высокий рейтинг и массу положительных отзывов. Стекловолокно – это фактически композит полипропилена, поэтому от основных стенок трубы армирование не будет отсоединяться ни при каких условиях. Соответственно, такую трубу пропиленовую для отопления можно не зачищать перед монтажом.

Из всех видов полипропиленовых труб наиболее пригодными для отопления являются модели с армирующим слоем

Армирование удачно справляется с уменьшением эффекта теплового расширения, но, к сожалению, не устраняет его полностью. И те, и другие полипропиленовые трубы как средство для установки отопления имеют неплохие характеристики: выбрать между ними поможет ориентир по бюджету и личные предпочтения.

Классификация полипропиленовых труб по маркировке и составу сырья

По виду используемого сырья трубы полипропиленовые делят на следующих 4 вида:

PPR или PPRС (ППР).

Основой такого материала является статический сополимер полипропилена (или рандом-сополимер). Полимер имеет структуру молекул в виде кристаллов. Трубы PPRС применяют в широком спектре – в системах водоснабжения, отопления, канализации.

PPH.

В данном материале применяются различные модификаторы (нуклеаторы, антистатики и пр.), которые улучшают определенные свойства труб. Применяются такие полипропиленовые трубы для монтажа систем холодного водоснабжения, вентиляции и водоотведения. Низкая стойкость к нагреванию не позволяет использовать трубы из данного материала при прокладке сетей с горячего водоснабжения.

PPB.

При изготовлении материала из которого сделаны трубы PPB применяется вещество блок-сополимер. Структура блок-сополимер состоит из сочетания микромолекул гомополимера. Каждый блок гомополимера имеет индивидуальный состав и строение. Такая структура дает возможность трубам проявлять высокую стойкость к ударным нагрузкам. Трубы PPB в основном применяют при монтаже систем отопления напольного типа.

PPs.

В основе такого материала лежит полифенилсульфид. Вещество придает трубам PPs такие технические характеристики, как прочность, стойкость к износу, способность выдерживать повышенную температуру и нагрузку. Эти характеристики достигаются благодаря особой структуре молекул. Применяются трубы из данного материала в вентиляционных и отопительных сетях, системах подачи горячей и холодной воды.

Как выбрать продукцию?

Определяясь с выбором изделий, учитывают технические особенности труб, стоимость. Следует к основным параметрам условий применения сделать надбавки, чтобы был запас основных значений.

При выборе труб по рабочему давлению, следует учитывать, что фирмы указывают параметр, подходящий для температуры в помещении. Если требуются трубы для отопления в квартире, стоит приобрести трубы PN 25, в частном доме – PN 20.

Определяя показатель температуры, надо знать, что на армированных изделиях указана температура минимум девяносто градусов. Не следует покупать продукцию с маркировкой девяносто пять градусов. Они имеют одинаковые особенности эксплуатации.

Выбирая диаметр трубы, ориентируются на предназначение изделий. Для обустройства стояка, имеющего диаметр ¾ дюйма, подходит труба с сечением двадцать пять миллиметров. Трубам в один дюйм соответствует размер сечения тридцать два миллиметра. Для разводки по прямой подходят трубопрокаты с сечением двадцать миллиметров.

Для систем отопления, водоснабжения горячей воды следует выбирать только армированные изделия. Не следует выбирать китайскую сомнительную продукцию с низкой стоимостью. Изделия могут расслоиться с течением времени, потому что была нарушена технология при производстве.

Подбор труб для водопровода

Полипропиленовые трубопроводные компоненты – это практичный и относительно недорогой вариант прокладки водопровода в домах.

Для подачи холодной воды подойдет простой вариант полипропиленовых труб без специальных слоев, укрепляющих элемент. Это недорогие однослойные трубы без армирования. Смело выбирайте их.

РРН ­ однослойная труба из твердого гомопропилена, прочная, выдерживает нагрев до 60 гр.С, более высокие температуры не рекомендованы

РРВ ­ однослойная труба из гибкого блоксополимера, стойкая к размораживанию.

PPR ­ однослойная труба из статистического сополимера, более прочная и стойкая к повышению температуры, восстанавливается после размораживания.

Они различаются диаметром – от 20 до 40 мм, и толщиной оболочки – от 1,9 до 6,7 мм. Толщина оболочки обозначается параметром PN10 или PN20. Эти параметры влияют на гидродинамические свойства системы и пропускную возможность водопровода. К центральному водопроводу подключаются трубы ⌀ 32 мм., для коммуникаций внутренних достаточно ⌀ 16 – 25 мм.

Для подачи горячей воды возможно выбирать подключение однослойных недорогих полипропиленовых труб:

• PPR, PPRC из сополимера пропилена и этилена – t теплоносителя мене 70 гр.С
• PPS – из специального полипропилена – нагрев не более 95гр.С

Однако для большей надежности стоит использовать армированные трубы. Специалисты рекомендуют трубы, укрепленные стекловолокном:

PPR-FB-PPR – пропилен, прослоенный стекловолоконной фиброй

PPR/PPR-GF/PPR – трехслойная труба, изнктри и снаружи из полипропилена, средний слой из композитного материала, в котором стекловолокно распределенного в матрице полипропилена. Цветной промежуточный слой на светлом фоне – отличительный внешний признак этих труб.

Их производят, например, итало-китайская фирма Valtec и российская компания Контур. Они превосходят варианты с алюминиевым покрытием по целому ряду характеристик, их проще монтировать, не нужно зачищать при сборке, они не вздуются в период эксплуатации и не схлопываются изнутри.

Между тем, алюминиевые трубы непроницаемы или почти непроницаемы для кислорода

Это важное свойство, так как кислород, насыщая пузырьками теплоноситель ­ воду, создает во всех металлических компонентах системы водоснабжения так называемые кавитационные процессы. Они разрушают стенки насосов, вентилей и других частей

Фитинги

Фитинги – детали для соединения элементов в трубопроводе. Они необходимы для обустройства любой инженерной коммуникации. Благодаря тому, что в продаже есть аксессуары различных моделей из полипропилена с хромированными, латунными вставками, легко можно выбрать те, которые наиболее подходят при установке разных сантехнических приборов. Для монтажа вам понадобится сварочный аппарат.

Размер соединительных деталей напрямую связан с размерами отопительных труб. Зная диаметр основного элементы, вы сразу поймёте, какую соединительную деталь нужно купить.
Изделия бывают нескольких диаметров:

• Диаметр 32 мм подходит для устройства водопровода в многоквартирном доме;
• Диаметры изделия 20 мм, 25 мм больше подходят для обустройства частного отопления;
• Диаметр 16 мм наиболее популярен. Он подходит для многих технических работ.

• Существуют трубы и фитинги диаметром от 40 до 600 мм, но зона их применения достаточно специфическая.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
