Где используется ппр (полипропиленовая) труба?

Что собой представляет труба ППР PN25

Как уже говорилось выше, труба ППР PN25 – это полипропиленовая труба, которая армирована пленкой из алюминия либо стекловолокном и по свойствам аналогична металлопластиковой. Период эксплуатации такой трубы зависит от рабочего давления в системе и температуры теплоносителей. Номинальное давление – 2,5 МПа. Размеры трубы: наружный диаметр 21,2–77,9 мм, внутренний диаметр 13,2–50 мм, толщина стенки 4–13,4 мм.

Производители уверенно заявляют, что полипропилен обладает удивительными свойствами. Этот материал универсален и применяется при монтаже и реконструкции инженерных коммуникаций в жилых и промышленных комплексах. Труба ППР с номинальным давлением PN25 благополучно прошла испытания в независимых европейских и мировых лабораториях, что доказывают подтверждающие сертификаты качества. Ее существенные достоинства:

Продолжительный срок эксплуатации – около 50 лет, а в системах холодного водоснабжения такие трубы могут служить до 100 лет.

Специальная внутренняя поверхность, на которой не образуется никаких отложений при воздействии воды.

Отличная шумоизоляция. Полипропилен поглощает шумы, возникающие при транспортировке воды.

Низкая теплопроводность полипропиленовой трубы PPR (устойчива к температурным перепадам), благодаря которой на ней не образуется конденсат.

Преимущества труб из полипропилена

Обустраивая систему отопления с использованием полипропиленовых изделий, вы сможете сэкономить свои средства, ведь ППР трубы значительно дешевле своих металлических аналогов. Хотя это не единственный плюс такого трубопровода. Среди положительных качеств пропилена можно выделить следующие:

• Материал не вступает в реакцию при взаимодействии с теплоносителем, поэтому коррозия ему не страшна.
• Гладкая поверхность исключает образование наростов, что обеспечивает хороший напор воды на протяжении всего срока эксплуатации.
• Низкий уровень теплопроводности изделия позволяет сохранить тепло проточной жидкости намного дольше в сравнении с металлическими изделиями. Такие трубопровод не нуждаются в дополнительной теплоизоляции (но не исключает её).
• Полипропилен нетоксичен и химически инертен.
• Отличается хорошей звукоизоляцией, что исключает шум от непрерывного потока воды.
• Трубы из ППР способны выдержать высокое давление и не подвергаются разрывам, что особенно актуально в зимнее время.
• Легко монтируются и обеспечивают высокую герметичность соединений.

Дополнительным преимуществом будет ремонтопригодность. С помощью специального набора (сварочного ремонтного комплекта от Valtec), можно восстановить любой участок поврежденной или пробитой ПП трубы.

Немного о напорных трубах из полипропилена PPRC

Поскольку полипропилен PPRC является механически и термически стойким материалом, то из него делают напорные трубы, которые применяются в разных отраслях народного хозяйства.

Трубы напорные из полипропилена PPRC отличаются:

• надежной и легкой соединяемостью;
• повышенной ударной прочностью;
• широким рабочим температурным диапазоном.

Благодаря легкости монтажа, наличием широкой линейки фитингов и иных фасонных деталей, сегодня трубы PPRC гост – оптимальная альтернатива традиционным изделиям из стали и нержавейки.

Их используют:

• в промышленности для сооружения инженерных магистралей специального назначения;
• при прокладывании трубопроводов, транспортирующих жидкие и газообразные вещества с давлением до 20 атмосфер и температурным показателям в пределах +95⁰С — +100⁰С;
• в магистралях для перемещения химически агрессивных сред;
• при монтаже сетей бытового предназначения.

Какими преимуществами обладает труба полипропиленовая PN10

Полипропиленовая труба обладает целым рядом преимуществ, привлекающих потребителя. Небольшой вес тонкостенных труб, особенно по сравнению с металлическими, упрощает монтаж и сокращает расходы на транспортировку. Гладкая скользкая внутренняя поверхность трубы полипропиленовой PN10, близкая по своим качествам к самому «скользкому» материалу фторопласту, не дает оседать на ней различным загрязнениям и минеральным частицам, что защищает трубу от зарастания.

Дополнительные положительные качества трубы полипропиленовой PN10:

высокая упругость (снижение чувствительности к гидравлическим воздействиям);

устойчивость к скачкам температуры;

безопасность для здоровья человека;

возможность монтажа одним человеком без помощи услуг дорогостоящих специалистов.

Разновидности полипропиленовых труб

Полипропиленовые трубы бывают

• однослойными;

•  трехслойными.

Однослойные PPR (PPRС, ППР) трубы применят для монтажа систем водопровода, канализации, вентиляции и других трубопроводов с температурой рабочей среды среды не выше +45°C.

Трехслойные PPR (PPRС, ППР) трубы являются армированными. Армируют трубы для того чтобы уменьшить величину теплового расширения.

 Для армирования применяют следующие материалы:

• стекловолокно;

• перфорированная алюминиевая фольга;

• слой алюминия (наружная армирование);

• композит (прослойки из фибро- или стекловолокна).

Трубы, армированные стекловолокном, применяются для обустройства систем водоснабжения, у которых температура воды не превышает 80°C.

Для трубопроводных систем, в которых температура рабочей среды превышает 80°C, применяют полипропиленовые трубы армированный фольгой. Иногда применяют не сплошное армирование фольгой. В системах, смонтированных из таких труб   температура транспортируемой среды не должна быть выше +95°C.

Армированные полипропиленовые трубы – идеальный вариант для систем отопления

Среди многообразия полипропиленовых расходных материалов, только некоторые изделия могут использоваться для отопительных систем. На вопрос, какие полипропиленовые трубы лучше для отопления, ответ однозначный. Оптимальный выбор – это армированные полипропиленовые расходные материалы.

Обычные полипропиленовые трубы не способны нормально выдерживать высокие температуры. Такая магистраль провиснет  ввиду теплового удлинения и потеряет свою привлекательность. Подходят такие изделия, самого меньшего диаметра, для монтажа низкотемпературных отопительных систем. Теплые водяные полы с такими расходными материалами будут служить долго и надежно. За счет того, что в данных отопительных системах температура нагрева теплоносителя не высока, тепловое удлинение не играет столь критической роли. К тому же водяной контур чаще всего замурован в бетонную стяжку и меньше подвержен деформации.

Остальные, выпускаемые и предлагаемые в продаже изделия, имеют различные сферы применения, тогда как  армированная продукция рассчитана в основном на системы ГВС и отопление. Отопительный контур для одноконтурной или двухконтурной схемы обогрева будет иметь лучший показатели по всем параметрам, если его сделать из усиленного полипропилена. Его маркировка PPR-AL-PPR или PPR-FB-PPR, где R означает рандом-сополимер, а AL и FB армирующие компоненты, алюминий или стекловолокно

Поэтому следует обращать внимание при покупке на все надписи, символы и цифры, которые нанесены на полипропиленовые трубы, для отопления

Рандом-сополимер обладает с высокой степень кристаллизации, поэтому благодаря включению в составе полимера этого соединения, образуется полипропилен высокой прочности и устойчивости. Именно это синтетическое соединение  является базовым для изготовления труб водяного отопления. Дополнительное армирование только улучшает эксплуатационные характеристики расходных материалов.  С такими трубами легко работать непосредственно на объекте, причем монтаж трубопровода из PPR-труб не требует применения специальных инструментов.

В практической плоскости можно говорить о том, что полипропиленовые трубы используются практически везде, где есть необходимость обеспечить подачу воды или других жидкостей. Однако для отопительного контура предназначены многослойные изделия.

Во всех других случаях, когда используется теплоноситель с повышенной температурой нагрева, используются полибутеновые или . Слои в синтетических каналах бывают сплошными и перфорированными, т.е. в виде сита, с круглыми отверстиями. Все это сделано только с одной целью, уменьшить влияние на полипропилен высокой температуры, снизить тепловое расширение.

К примеру, сравнив коэффициенты теплового расширения у обычного, однородного материала и у трубы с алюминиевой прослойкой или со стекловолокном.

В первом случае значения теплового расширения будут 0,15%, тогда как у армированных изделий эти показатели составляют всего 0,03%. Между трубами усиленными алюминиевой фольгой и из стеклопластика разница небольшая, всего 5-6%. Так, что хороший и тот, и другой расходный материал.

Единственная разница заключается в том, что при монтаже трубопровода, армированные алюминием изделия надо зачищать. Для этих целей используется шейвер. В противном случае прочного соединения отельных фрагментов труб достичь не удастся. Слой алюминия в местах будущей пайки удаляется на глубину до 1-2 мм.

Свойства полипропилена

Хотя полипропилен наименее плотный из всех пластмасс, он более стоек к истиранию, лучше переносит нагревание, размягчаться начинает только при 140°C, химически стоек, почти не трескается в результате коррозии. Материал пластичный. При нагрузках, не превышающих предельные, он растягивается, а потом возвращается в прежнюю форму без каких-либо изменений в свойствах и характеристиках. Так что действительно неплохой и безопасный вариант. Из полипропиленовых труб делают трубопроводы на пищевых предприятиях.

Дополнительный плюс — полипропиленовые трубы легко соединяются — они свариваются. А вообще, из полипропилена делают не только водопроводы и отопление. Этот материал могут использовать как каркас для теплиц, дачной мебели и кучи других полезных вещей.

Как видите, диаметры полипропиленовых труб разные. И это еще далеко не все. Есть еще до 1600 мм

Недостатков у полипропилена два: большое тепловое расширение и реакция на кислород и ультрафиолет. И с тем, и с другим научились бороться. Для того чтобы полипропилен переносил УФ лучи и свет, добавляют стабилизаторы. Для уменьшения теплового расширения делают армированные трубы. Но даже с армированием увеличение остается большим и в трубопроводах обязательно надо ставить компенсаторы.

Некоторые важные нюансы монтажа

Установка пластиковых труб несколько отличается от металлических аналогов. В частности, при монтаже необходимо соблюдать такие условия:

• Полипропиленовые трубы не сгибаются под прямым углом, здесь используются тройники и фитинговые соединения для изменения направления магистрали.

• Пластик не разрушается под воздействием температурных перепадов: труба увеличивается в длину. Поэтому если длина отрезка трубопровода превышает 10 метров, обязательно устанавливаются компенсаторы температур.

• Под воздействием высоких температур трубы подвержены линейному расширению, поэтому не допускается жёсткая фиксация трубопровода внутри стеновых конструкций: обязательно оставляются тепловые зазоры.

• Для горячего водоснабжения применяются только армированные изделия, которые меньше подвержены линейным расширениям.

• Допускается незначительный изгиб трубы. Это можно сделать нагревая поверхность строительным феном (температура около 140 градусов).

Нужно отметить, что хранение пластиковых труб на открытых пространствах не рекомендуется. Чтобы защитить изделия от прямых солнечных лучей, которые разрушают структуру, обязательно обустраиваются навесы.

Основные свойства труб PPR-FB-PPR

Эти изделия относятся к многослойным и содержат две полипропиленовые трубы и стекловолокно между ними в виде примеси (до 20%) в составе того же материала. Их основные свойства и особенности:

1. Параметры, размеры и меры безопасности должны соответствовать ГОСТ Р 52134-2003.
2. Решают основную проблему труб ПП – термическую деформацию. Благодаря волокнам, трубопровод удерживает форму при транспортировке горячих сред под давлением. Линейное расширение армированных стекловолокном полипропиленовых труб в несколько раз ниже, чем без армирующего слоя.
3. Слой стекловолокна не блокирует кислородную диффузию, в отличие от моделей с защитным слоем из алюминия.
4. Благодаря технологии производства, структура трубы получается почти монолитной. Ей не грозит расслаивание.
5. Ввиду высокой пластичности всех элементов, радиус гиба минимальный.
6. Низкая теплопроводность позволяет сохранить температуру теплоносителя при транспортировке.
7. Экологичность.
8. Высокий коэффициент шумоизоляции.

Такие характеристики армированных стекловолокном полипропиленовых труб определяют преимущества и области их применения.

Виды и назначение

Трубы из полипропилена могут быть однослойными и трехслойными. Однослойные применят для водопровода, канализации, вентиляции и других трубопроводов с температурой транспортируемой среды не выше +45°C.

Трехслойные ППР трубы — это армированные. Армирование призвано уменьшить величину теплового расширения и только. Армируют ППР трубы стекловолокном и фольгой. Те, которые со стекловолокном, пригодны для ГВС при условии, что температура воды будет не выше 80°C. Для отопления и систем, где вода может нагреваться выше 80°C, используют полипропилен армированный фольгой. Фольгирование может быть не сплошное. Для таких труб допустимая температура транспортируемой среды +95°C.

Классификация

Современные полипропиленовые трубные изделия и крепления (фитинги) делят обычно на 4 типа, буквы аббревиатуры содержат зашифрованную информацию о материалах, из которых состоит послойная структура.

Различные виды фитингов

Данные имеют следующий вид:

• PP – обозначает, что труба полипропиленовая;
• H – гополимер;
• S – сополимер;
• R – рандомполимер.

Для мастера информативная и запоминаемая информация содержится только в первых двух буквах. Проще всего запомнить полное обозначение используемого послойного материала и его назначение.

Базовая маркировка полипропиленовых труб для водоснабжения:

• РРН – изделия для вентиляционных каналов или холодной воды;
• PPR – изделия для горячего/холодного водоснабжения и отопления;
• РРВ – изделия, выдерживающие гидроудар, применяются для монтажа теплых полов, не очень горячей воды и прокладки водопровода для холодной воды;
• РРВ – для высокотемпературного отопления с рабочей температурой до 95°С.

Полипропиленовые черные трубы

Полипропиленовые изделия выпускаются в белой, серой, зеленой и черной цветовой гамме, но цвет не маркируется. Однако для прокладки на солнце используют именно черные трубы, которые максимально защищены от ультрафиолета.

Данный набор обозначений является необходимым минимумом для любого мастера, выбор в зависимости от типа работ сделать несложно. Маркировка полипропиленовых труб для водопровода – РРН или PPR, для уличного использования приобретают в черном цвете.

Безусловно, выпускается продукция с разным диаметром. В зависимости от типа и сечения изменяется и цена изделия. По этой причине стоимость стоит уточнять с учетом исходных параметров, которые рассчитаны на определенные условия эксплуатации.

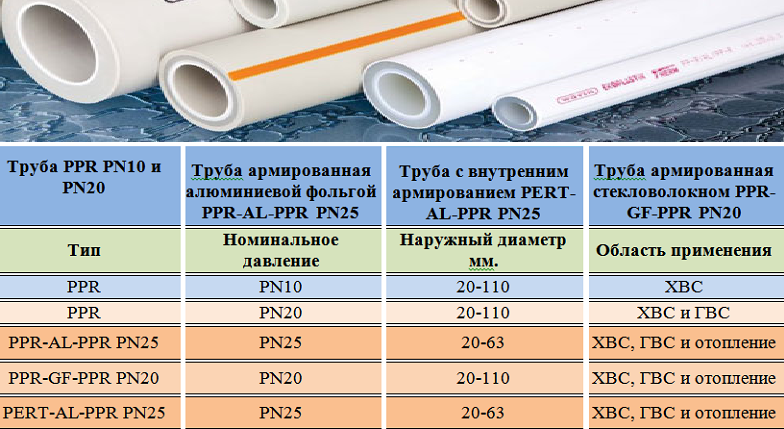

Таблица классификации полипропиленовых труб

Исследование материала

В процессе эволюции полипропилена появлялись все новые материалы. В самом начале было объявлено о гомополимере пропилена РРН, затем о блоксополимере РРВ. Одной из последних разработок химиков является Poly Propylene Random Copolymer (PPRC), что в переводе означает статический сополимер пропилена с этиленом. Следовательно, новый знакомый – это обычная полипропиленовая труба (PPR). Чем же отличаются технические характеристики трубы PPRC от привычного полипропилена?

Ответ достаточно прост: ни чем. Трубы изготовлены из одного и того же материала, просто было введено сокращение аббревиатуры на одну букву.

Маркировка пластиковых труб S — серии, SDR, PN классификации и классы труб. Полимерные (пластиковые) трубы — классификации по прочности или толщинам стенки. PE, PP, PEX, PVC, ПВХ, ПЭ, ПНД, ПП, PB, ПБ и прочие полимерные трубы.

• Очевидно, что у профессиональных производителей и монтажников существует потребность описывать наружный диаметр и толщину стенок полимерных труб максимально непонятными для клиентов нормами. Исторически многие виды напорного оборудования подразделялись в соответствии с прочностью и толщиной стенок по категориям прочности относительно величин давления (по напорным рядам) обозначаемых «PN». Для полимерных труб по некоторым вполне объективным причинам, но и для дальнейшего запутывания ситуации были введены еще и классификации «S» и «SDR»:
  • PN – некое идельное максимальное допустимое рабочее давление, с которым труба может эксплуатироваться при температуре 20°C в течение срока службы 50 лет в идеальных условиях окружающей среды и с идеальной рабочей средой
  • SDR — число, соответствует отношениювнешнего диаметра трубы к толщине стенок SDR= D/s, где:
    • D — наружный диаметр трубы,
    • s — толщина стенок трубы;
  • S — число, маскирующее SDR, S=(SDR-1)/2, — чтобы уж совсем было непонятно.

Например, для трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем согласно EN 12201-2 и сейчас существуют обозначения S, SDR и PN одновременно:

Серии труб
	SDR6	SDR7,4	SDR9	SDR11	SDR13,6	SDR17
S2,5	S3,2	S4	S5	S6,3	S8
PE40	—	PN10	PN8	—	—	—
PE63	—	—	—	PN10	PN8	—
PE80	PN25	PN20	PN16	PN12,5	PN10	PN8
PE100	—	PN25	PN20	PN16	PN12,5	PN10

• Стандарт EN 12201 даёт чёткое определение:
• Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок). При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это правило не распространяется на трубы для распределительных систем горячей и холодной воды. В таких случаях используются отдельные нормы для различных материалов:
  • EN ISO 15874  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
  • EN ISO 15875  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
  • EN ISO 15876  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.  Полибутилен (PB)
  • EN ISO 15877  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
  • EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S.  Например, полипропиленовые трубы, ранее имевшие маркировку PN10, в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN). На переходный период приводились и приводятся сейчас таблицы соответствий значений PN, S и SDR.

А для чего определённая труба предназначена? Ну уж точно этого не узнать через обозначения S, SDR и PN. Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле: класс эксплуатации/рабочее давление.

• Класс 1 (распределительные системы горячей воды 60°C, срок службы 50 лет)
• Класс 2 (распределительные системы горячей воды 70°C, срок службы 50 лет)
• Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 2,5 года при температуре 20°C, 20 лет при температуре 40°C, 25 лет при температуре 60°C и 2,5 года при температуре 70°C)
• Класс 5 (высокотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 14 лет при температуре 20°C, 25 лет при температуре 60°C, 10 лет при температуре 80°C и 1 год при температуре 90°C)

Для каждого материала и на каждую серию S должна рассчитана величина максимального рабочего давления (4, 6, 8, 10….. бар) для конкретного класса эксплуатации.

Какие бывают и какие лучше

По строению полипропиленовые трубы бывают трех видов:

• Однослойные. Стенки полностью сделаны из полипропилена.
• Трехслойные: армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
• армированные фольгой — конструкция похожа.

Теперь коротко о том, зачем армируют полипропиленовые трубы. Дело в том, что этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы при нагреве на 100°C становится длиннее на 150 мм. Это очень много, хотя никто не будет нагревать их настолько, но и при меньших дельтах температур увеличение длинны не менее впечатляющее. Для нейтрализации этого явления ставят компенсационные петли, но такой подход спасает не всегда.

Производители нашли другое решение — они стали делать многослойные трубы. Между двумя слоями чистого пропилена они закладывают стекловолокно или алюминиевую фольгу. Эти материалы нужны не для укрепления или каких-либо других целей, а только для уменьшения теплового удлиннения. Если есть прослойка стекловолокна, температурное расширение в 4-5 раз меньше, а с прослойкой из фольги — в 2 раза. Компенсационные петли по прежнему нужны, но ставятся они реже.

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90°C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95°C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70°C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.
