Какие бывают виды полипропиленовых труб, материалы производства и сферы использования

Полипропиленовые трубы: технические характеристики- все что нужно и как выбрать +видео

Особенности применения полипропиленовых труб в отопительной системе

При определении, какую марку трубы можно использовать для отопления, необходимо учитывать температуру подачи, зависящую от характеристик установленных отопительных приборов, их технических возможностей, типа расширительной емкости и метода подпитки системы.

Чем выше будет температура воды, тем короче срок службы пропиленовых труб для водоснабжения и отопления.

В квартире сечение полипропиленовых водоводов должно равняться внутреннему диаметру подводящих трубопроводов (стояков). При этом нужно учитывать, что толщина стенок полимерных труб больше, чем у стальной арматуры. В частном доме центральная разводка выполняется профилем Ø 32 мм, подключение к радиаторам осуществляется с помощью труб сечением 20-25 мм.

Для индивидуального отопления применяют многослойные армированные изделия, но при этом необходимо помнить, что у экземпляров с алюминиевой фольгой линейное расширение намного больше, чем у изделий с прослойкой из стеклоткани.

При использовании в частном доме системы обогрева пола трубы рассчитываются исходя из проектной температуры конструкции, типа помещения и площади отапливаемого участка. Граница теплообмена находится в пределе +35…+45°С.

Что из себя представляет армированная труба

Полипропилен – это органический полимер, из которого изготавливают безопасные в эксплуатации, дешевые (в сравнении с металлом) трубы с большим сроком службы. Существенным недостатком трубопроводов из простого полипропилена является их провисание и деформация при повышении температуры транспортируемой жидкости.

Второе качество полипропилена, которое создает проблемы при эксплуатации трубопроводов, это линейное (в длину) их расширение при эксплуатации в отоплении или горячем водоснабжении. Удлинение трубы достигает 10 см на 1 погонный метр и требует установки компенсаторов.

При открытом монтаже это ухудшает эстетику, добавляет стоимости. При закрытом – хождение трубопровода может служить причиной разрушения штукатурки.

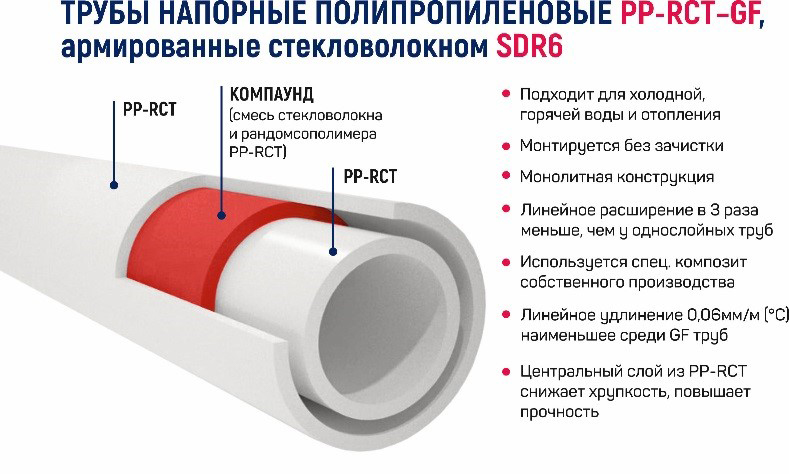

Армирование – это добавление в стенку трубы укрепляющего полипропилен материала: алюминия или стекловолокна.

Армирование пластиковых материалов стекловолокном является последней разработкой в этой сфере и учитывает недостатки армирования металлом. Дополнительный внутренний слой стабилизирует пластичную органику, делая трубы более прочными.

Усиленные пластиковые трубопроводы приближаются по возможностям к металлическим, сохраняя при этом все преимущества органического полимера.

Труба полипропиленовая армированная имеет следующие качества:

  • остается инертной к химическому воздействию;
  • не выделяет вредных веществ, пригодна для использования в пищевой промышленности;
  • сохраняет гладкость внутренней стенки, не «зарастает» осадками и накипью;
  • являются диэлектриками, обладают малой шумо и теплопроводностью;
  • обладает ценой ниже, чем изделия из металла;
  • имеет малый вес, легкость транспортировки;
  • коэффициент линейного расширения уменьшается в 5 раз в сравнении с обычным полипропиленом;
  • выдерживает более значимые температурные и силовые нагрузки;
  • остается доступной для самостоятельного монтажа.

Материал для изготовления водопровода и канализации

Из данной продукции можно организовывать водоснабжение и отопление. Как выбрать полипропиленовые трубы для водопровода, исходя из его предназначения?

К транспортируемой жидкости применяются следующие ограничения:

  1. Рабочая температура – не более +70 градусов.
  2. Давление при температуре +70 градусов не должно быть больше, чем 10 бар, при температуре от 0 до +25 градусов – 25 бар.
  3. Допускается кратковременные повышения температурного режима до +90 градусов.

В зависимости от назначения системы, потребуется подбор соответствующих изделий:

  • Для серых полипропиленовых труб характерна способность переносить более стойко переносить эксплуатационные нагрузки, чем аналогичные изделия белого цвета. Для отопительных изделий они являются более предпочтительным вариантом.
  • На горячей воде используются более толстые трубы.
  • Продукцию, имеющую алюминиевое или стекловолоконное армирование, иногда применяют в системах, оснащаемых газовыми колонками. Однако это является нарушением условий их эксплуатации, что приводит к сокращению срока службы.

Цвет полипропиленовых труб

Сортамент полипропиленового трубного проката представлен изделиями четырех цветов. Они бывают белые, серые, чёрные и зелёные. На основе белых или серых полипропиленовых труб монтируются различные инженерные коммуникации, начиная от водопровода и заканчивая индивидуальной системой отопления.

Каждый тип труб имеет свой цвет или маркировочную полосу на внешней поверхности

Однако, минусом именно белых труб является невозможность эксплуатации в условиях улицы, поскольку такие изделия характеризуются невысокой морозостойкостью. Уже при температуре 0˚С применяемый для их изготовления вид полипропилена начинает кристаллизоваться.

Серые трубы к тому же обладают следующими преимуществами:

  • возможность эксплуатации в напорных системах;
  • термическая и химическая устойчивость;
  • длительный эксплуатационный срок;
  • экологичность;
  • герметичность.

Кроме того, серые трубы из полипропилена прекрасно соединяются обычным паяльником.

Из существующего сортамента данных изделий для создания канализации, а также дренажных систем рекомендуется использовать чёрные трубы из полипропилена. Вносимые в сырьё на стадии производства добавки, повышают их технические возможности. Из преимуществ пластиковых чёрных труб стоит выделить:

  • устойчивость к различным агрессивным средам;
  • неподверженность воздействию УФ-излучения;
  • высокая прочность;
  • заявленный производителем срок эксплуатации полностью выдерживается.

В настоящее время многих владельцев загородных участков интересует вопрос, какие полипропиленовые трубы лучшие для полива. Ответ однозначен: зелёного цвета. Продаются они по такой низкой цене, что огородники просто могут не обращать внимания на прочностные характеристики данных изделий.

От чего зависит выбор диаметра полипропиленовой трубы

Чем больше диаметр трубы – тем лучше она справляется с нагрузкой. Чтобы не прогадать, можно выполнить специальный расчет. Для этого берется наименьший возможный диаметр в конкретном сечении и подставляется под рабочее давление и температуру. После можно ориентироваться на тип трубы и материалы.

Правила и ГОСТы говорят, что для разных помещений нужно использовать свои стандарты. Так, к примеру, для зданий, где будет много людей, внутренний диаметр должен быть выше 40 мм, хотя зачастую эта цифра больше. В индивидуальном строительстве стандарты не такие жесткие – 20-30 мм. Трубы такого диаметра обычно с легкостью пропускают воду и не составляют никаких проблем.

Как выбирать полипропиленовые трубы

Для правильного подбора данных изделий необходимо принять во внимание пять моментов. Маркировка полипропиленовых труб уже обсуждалась, поэтому остаются 4 важных фактора

Максимальная температура. Выбор следует делать, исходя из предполагаемого значения этого параметра теплоносителя с учётом маркировки полипропиленовых труб. Как было сказано выше, PN25 – лучший выбор для систем отопления, PN20 – для горячего водоснабжения, PN16 – для систем подвода холодной воды.

Обычный домашний водопровод можно смонтировать из труб небольшого диаметра

Диаметр. Подбирать его необходимо с учётом технических характеристик создаваемой трубопроводной системы. Лучшими полипропиленовыми трубами для квартирной разводки считаются изделия с диаметром 20 и 25 миллиметров. Для стояков же лучше применять изделия с сечением 32 или 40 миллиметров. Толстостенную полипропиленовую трубу большого диаметра используют для магистрального трубопровода, монтируемого в подвале многоквартирного дома.

Предельно допустимое давление. Если говорить об использовании в быту, то подходят практически все типы труб, включая изделие марки PN10. Как связан срок их службы с давлением и температурой, рассмотрим на примере этой трубы.

  • температура воды 20˚С. Срок службы составит не менее 50 лет, если давление в центральной магистрали не превысит отметку в
  • температуры воды 50˚С. В этом случае, чтобы срок службы составлял 50 лет, необходимо выдерживать давление, не превышающее ;
  • температура воды 70˚С. Срок эксплуатации будет равен заявленному производителем при давлении ;
  • температура воды долго держится на уровне 95˚ С. В этом случае о сроке службы 50 лет не может быть и речи. Максимум – это какие-то 5 лет при постоянном давлении .

Коэффициент температурного расширения. Мы уже знаем, что полипропиленовые трубы — это такие изделия, геометрия которых меняется при высокой температуре транспортируемой жидкости. Изменения касаются толщины их стенок. А это критично для такого параметра, как пропускная способность трубопровода.

Трубу типа PN20 закрыто прокладывать не рекомендуется. Ведь её деформация может вызвать появление трещин в слое штукатурки. А вот применение полипропиленовых труб типа PN25 позволяет выполнять укладку и закрытым, и открытым способом. В последнем случае интерьер жилого помещения не ухудшится по причине отсутствия изгиба данных изделий. Ведь труба армированная из полипропилена отлично держит свою форму.

Что касается срока службы полипропиленовых труб, то при правильном использовании каждая из них прослужит не менее пяти десятков лет.

Водопровод, проложенный внутри стен, не испортит вид и стиль ванной комнаты, но для такого способа прокладки нужно выбирать прочные трубы

Как выбрать продукцию?

Определяясь с выбором изделий, учитывают технические особенности труб, стоимость. Следует к основным параметрам условий применения сделать надбавки, чтобы был запас основных значений.

При выборе труб по рабочему давлению, следует учитывать, что фирмы указывают параметр, подходящий для температуры в помещении. Если требуются трубы для отопления в квартире, стоит приобрести трубы PN 25, в частном доме – PN 20.

Определяя показатель температуры, надо знать, что на армированных изделиях указана температура минимум девяносто градусов. Не следует покупать продукцию с маркировкой девяносто пять градусов. Они имеют одинаковые особенности эксплуатации.

Выбирая диаметр трубы, ориентируются на предназначение изделий. Для обустройства стояка, имеющего диаметр ¾ дюйма, подходит труба с сечением двадцать пять миллиметров. Трубам в один дюйм соответствует размер сечения тридцать два миллиметра. Для разводки по прямой подходят трубопрокаты с сечением двадцать миллиметров.

Для систем отопления, водоснабжения горячей воды следует выбирать только армированные изделия. Не следует выбирать китайскую сомнительную продукцию с низкой стоимостью. Изделия могут расслоиться с течением времени, потому что была нарушена технология при производстве.

Популярные производители

На отечественном рынке PPR водопроводные трубы представлены продукцией российских и зарубежных производителей. Особой разницы между ними нет, технология производства пластмассы во всех случаях применяется одна

Однако крайне важно смотреть на прописанные в маркировке изделия цифры. Изготовители нередко добавляют в свой пластик различные пластификаторы, повышающие те или иные характеристики

Популярные производители труб из полипропилена

Качество у этих производителей практически одинаковое. Но за немецкие трубы придется из-за бренда заплатить немного больше, а за китайские – наоборот чуть меньше. При этом российские аналоги также держат марку, имея вполне доступную стоимость за погонный метр.

Как подобрать трубы

Для установления системы отопления лучше приобретать армированные алюминием трубы

Важно соблюдать правила и читать обозначения на трубе. Учитывать, что температура будет достаточно высока, также нужно подбирать трубу с правильным давлением в системе. Маркировка труб для горячей и холодной воды наносится на изделие

Для холодной воды подойдет обычная полипропиленовая труба с маркировкой PN 10. Такая труба стоит недорого, а при соблюдении правил эксплуатации может прослужить до 100 лет

Маркировка труб для горячей и холодной воды наносится на изделие. Для холодной воды подойдет обычная полипропиленовая труба с маркировкой PN 10. Такая труба стоит недорого, а при соблюдении правил эксплуатации может прослужить до 100 лет.

Для горячей нужно выбирать трубы с армировкой из стекловолокна. Подойдут маркировки PN: 16, 20, 25. Рабочая температура таких труб — 95 градусов. При температуре свыше 140 градусов трубу поведет или она начнет плавиться

При установке важно дополнительно армировать трубы для защиты от деформаций. Преимущество использования полипропиленовых труб для подачи горячей воды:

  • Срок службы до 50 лет;
  • Высокая проходимость;
  • Шумопоглощение;
  • Износоустойчивость;
  • Устойчивость к температурным колебаниям.

Монтировать полипропиленовые трубы можно самостоятельно и без особых навыков

Для этого важно знать маркировки и не соединять разные по составу изделия. Стыковка выполняется с помощью специальных фитингов и фланцев. Чтобы система прослужила долго, нужно соблюдать все правила эксплуатации, правильного монтажа и сочетания самих труб и соединений

Чтобы система прослужила долго, нужно соблюдать все правила эксплуатации, правильного монтажа и сочетания самих труб и соединений

Также важно выбрать надежного производителя, если изделие слишком дешевое — это должно насторожить, все таки система делается не на один год. С качественными трубами можно легко проводить ремонтные работы на небольших участках, и не менять всю систему. Для этого оставляйте маркировку до конца, не стирайте и не обезжиривайте ее

При покупке не стесняйтесь уточнить информацию у продавца, в хорошем магазине вам предложат качественные трубы от ведущих производителей и надежные крепления к ним

Для этого оставляйте маркировку до конца, не стирайте и не обезжиривайте ее. При покупке не стесняйтесь уточнить информацию у продавца, в хорошем магазине вам предложат качественные трубы от ведущих производителей и надежные крепления к ним.

У каждого изделия есть свои буквенные и цифровые обозначения. Это необходимо, чтобы отделять их друг от друга, как по визуальным признакам, так и по параметрам технического уровня. Исключением из правил не стали и трубы ПВХ.

Изготовитель, сроки и особенности эксплуатации – далеко не полный перечень того, что можно узнать, только посмотрев на такую информацию, как маркировка полипропиленовых труб.

Основные достоинства труб из полипропилена

Какими неоспоримыми достоинствами обладают трубы полипропиленовые? Технические характеристики полипропилена, как утверждают производители, поистине удивительны. Он считается универсальным строительным материалом для монтажа и реконструкции инженерных коммуникаций в жилых и промышленных комплексах. Они успешно прошли испытания в независимых европейских и мировых лабораториях и имеют подтверждающие сертификаты качества. Рассмотрим достоинства.

  • Главным преимуществом их является долгий срок эксплуатации — около 50 лет, а при использовании их в системе холодного водоснабжения способны послужить и до 100 лет.
  • Благодаря специально разработанной внутренней поверхности трубы, которая постоянно находится в контакте с водой, никаких отложений на их поверхностях не образуется.
  • Шумоизоляция. При транспортировке горячей воды от теплоносителя или при простом потоке воды могут возникать шумы. Полипропилен способен их поглощать.
  • Отсутствие конденсата. Полипропиленовая труба PPR устойчива к температурным перепадам за счет низкой теплопроводности.
  • Малый вес. По сравнению со своим аналогом из металла они легче в 9 раз.
  • Легкость в монтаже.
  • В дополнительном обслуживании не нуждаются.
  • Устойчивость к воздействию на них кислотно-щелочных веществ.
  • Эластичность полипропиленовой трубы очень высокая.
  • Доступная цена.

Маркировка полипропиленовых труб

Определить на какое рабочее давление рассчитана труба ППР по наружному диаметру невозможно.   Определить тип материала по внешнему виду тоже не получится. Эта и другая информация указывается в маркировке, которая наносится на трубу. Маркировка нанесена примерно через каждый метр, так что найти её на трубе не сложно.

На первом месте идет название изготовителя, фирмы или ее логотип. Безымянные изделия лучше не приобретать.  Далее на трубу наносится следующая информация:

Материал, из которого изготовлена труба.

    PP — полипропилен.

Марка армирующего материала.

     AL – алюминий;

     GF – стекловолокно;

     PPR-GF — композитный материал со стекловолокном.

Тип полипропилена.

     PP-R100. — для трубопроводов с температурой до 100°C;

     PP-B80. — для канализации с температурой транспортируемой среды +70°C;

     PP-R80. — для холодного и горячего водоснабжения, температура до 100°C.

Размеры полипропиленовых труб в миллиметрах или дюймах. Первое значение — наружный диаметр, затем толщина стенки.

Величина номинального давления.

       PN10;

       PN20;

       PN25.

Информация о максимальном рабочем давлении. Класс SDR, который можно расшифровать по таблице ниже.

Класс эксплуатации полипропиленовых труб. Цифра, в которой закодирована информация о температуре рабочей среды и сфере применения ППР труб.  Указывается для отечественных труб.

            Расшифровка класса эксплуатации приведена в таблице ниже.

Стандарт, по которому произведена продукция.

Обозначение класса эксплуатации ПП труб

Температура транспортируемой среды (рабочая/максимальная) в °C

Область применения

ХВ

до 20

Только для холодного водоснабжения.

1

60/80

Для ГВС с рабочей температурой 60°C.

2

70/80

Для ГВС с рабочей температурой 70°C.

3

40/60

Для подогрева пола с температурой теплоносителя до 40°C.

4

60/70

Системы отопления и подогрева пола с рабочей температурой не выше 60°C.

5

80/90

Системы отопления и подогрева пола с рабочей температурой не выше 800°C.

Размеры труб для водпоровода

Не уверены, какие размеры полипропиленовых труб для водопровода выбрать? Текущий рынок предлагает широкий спектр вариантов, которые различаются как внутренним, так и внешним диаметром. Лучшим решением будет обратиться в специализированную компанию, которая при продаже с радостью проконсультирует вас по специфике выбора.

Трубы пластиковые в том числе полипропиленовые, имеют такую характеристику как SDR – это отношения наружного диаметра пластиковой трубы по отношению к толщине стенки. Самые распространенные трубы имеют характеристики SDR 7,4 и SDR 6. Есть еще в продаже и трубы с SDR11 – это трубы тонкостенные для холодной воды с давлением до 10 атмосфер.

Полипропиленовой трубы с армировкой из стекловолокна имеет характеристику SDR 7,4. Что касается их типоразмера, то самые используемые трубы это:

  • 20х2,8
  • 25х3,5
  • 32х4,4

Размеры полипропиленовых труб, в частности внутренний диаметр:

  • У трубы 20х2,8 будет 14,4, при этом диаметр условного прохода – 15, а резьба ½ дюйма.
  • У трубы 25х3,5 диаметр будет 18, при этом диаметр условного прохода – 20, а резьба ¾ дюйма.
  • У трубы 32х4,4 диаметр будет 23,2, при этом диаметр условного прохода – 25, а резьба 1 дюйм.

Если вы хотите сделать более качественную и надежную систему отопления, специалисты советуют использовать трубы со сплошной алюминиевой армировкой. Но в данном случае соотношение внутреннего диаметра, условного прохода и резьбы будет иное:

Типоразмер Диаметр внутренний Диаметр условного прохода Резьба
20х3,4 13,2 15 ½
25х4,2 16,6 15 ½
32х5,4 21,2 20 ¾
40х6,7 26,6 25 1

Pn 20 труба что значит

Согласно ГОСТ 32415-2013, регламентирующим технические условия на трубы из термопластов, Pn является показателем, определяющим основные механические характеристики изделия. Pn соответствует давлению, при котором труба выдерживает срок службы не менее 50 лет при температуре транспортируемой среды +20 °С. Цифровое значение Pn соответствует 0,1 МПа или 1 бару (атмосфере) и рассчитывается по формуле:

Pn = 20 MRS / (C ∙ (SDR – 1)), где

  • MRS – показатель минимума длительной прочности, МПа;
  • С –  запас прочности в виде коэффициента, большего 1, учитывает условия эксплуатации и физико-химические свойства трубного материала;
  • SDR – стандартизированное соотношение диаметра внешней оболочки к толщине стенки.

Общеизвестно, что срок службы любых термопластиков имеет обратную зависимость от температуры транспортируемый среды, то есть одна и та же труба в горячем водоснабжении прослужит меньше, чем в холодном. Также номинальное давление Pn падает с повышением температуры транспортируемой жидкости, которая протекает в трубах.

Если рассматривать популярные РР-трубы, оптимальным выбором для систем ГВС послужит труба Pn20 со стекловолоконным слоем и номинальной температурой до +80 °С, которая будет иметь намного более высокий запас прочности, чем аналоги с Pn10 или Pn16.

Рис. 8 ПП труба Pn 20 и Pn 25 – таблицы размеров

Какие полипропиленовые трубы лучше для водопровода

Для того чтобы узнать, какой тип изделия наиболее точно подойдет для горячей и холодной воды, нужно в первую очередь выбрать производителя материала, ознакомиться с рекомендациями и на основании этого сделать правильный выбор.

Для горячей воды

При устройстве горячего водоснабжения нужно учитывать, что полипропиленовые трубы обладают относительно высоким температурным расширением. Так, при повышении температуры на 10°С длина неармированных изделий увеличивается на 1,25 мм/м, а улучшенных в среднем на 0,32 мм/м.

В связи с этим для оборудования таких систем необходимо применять исключительно армированные виды пропиленовых труб.

Температура поставляемой горячей воды для индивидуальных пользователей находится в пределах +45…+75°С.

Для холодной воды

В отличие от горячей воды для холодной подачи подойдут как однослойные, так и многослойные трубы. Основным требованием для прокладки водовода является показатель силы напора жидкости и расстояние до источника.

По соотношению «цена-качество» более подходящие материалы — это однослойные трубы с рабочей температурой до 20°С и разрешенным давлением до 10 бар. По обозначению такие трубы принадлежат к 1 классу эксплуатации, белого или серого цвета, марок PN 10 или PN 16.

Классификация полипропиленовых труб

Исходя из пластика, использованного для изготовления, ПП трубы могут маркироваться по-разному.

РРН. Трубами из гомополимерного пропилена пользуются в технологических коммуникациях со средними и высокими температурами рабочей среды. Они эксплуатируются в:

  • производстве полупроводников, нейтрализуя кислые стоки или подавая деионизированную воду;
  • пищевой промышленности — для транспортировки, фильтрации и хранения продуктов питания;
  • текстильной промышленности;
  • фармацевтике – для транспортировки и хранения чистых химреактивов и веществ;
  • химической промышленности – для транспортировки кислот и щелочей;
  • целлюлозно-бумажной промышленности – для перемещения едких растворов с высокой температурой.

РРВ. Трубы из блоксополимера полипропилена востребованы канализационными системами с низкими и средними температурами, до пяти минут они способны выдерживать и скачок температуры до стоградусной;

PPRC. Трубы из статического сополимера пропилена с этиленом являются наиболее распространенными. Причина кроется в свойствах данного пластика, отмеченного:

  • повышенной эластичностью;
  • вязкостью;
  • стойкостью к воздействию температуры рабочей среды в диапазоне от -10º С до +90º С (кратковременно – до +110º С);
  • устойчивостью по отношению к кислотным и щелочным растворам.

По реакции на воздействие температуры рабочей среды полипропиленовую трубу предназначают под:

  • горячую воду;
  • холодную воду;
  • вентиляцию;
  • канализацию;
  • отопление.

Трубы ПП выдерживают высокую температуру, поэтому их разрешается применять для монтажа систем отопления и ГВС

В зависимости от расчетного давления рабочей среды:

  • PN-10;
  • PN – 16;
  • PN – 20;
  • PN – 25.

Каждую марку полипропиленовых труб выпускают с толщиной стенок в определенном диапазоне.

В зависимости от необходимых прочностных характеристик могут выпускаться:

  • армированными;
  • гофрированными;
  • неармированными.

Сферы применения ППР-труб

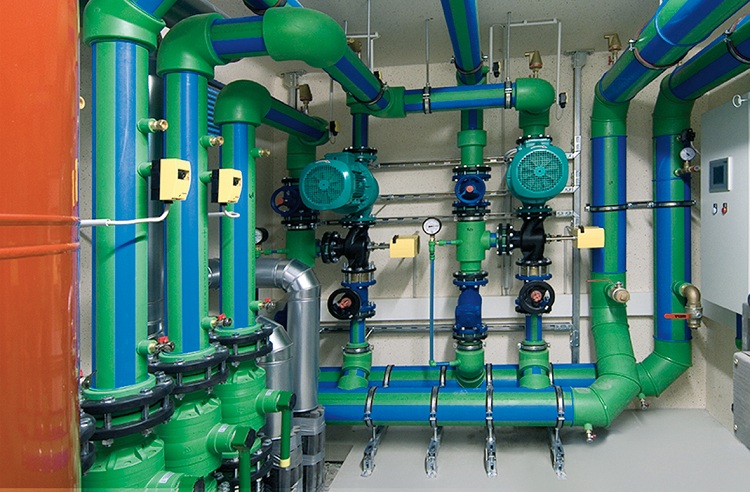

Полипропиленовые трубы используются в монтаже систем коммуникации жилых домов, общественных зданий, а также технических и производственных строений:

  • для подачи питьевой воды,
  • в холодном водоснабжении,
  • для подачи горячей воды,
  • в центральном отопления помещений,
  • для монтажа теплых полов и стен,
  • в орошении сельхозугодий,
  • на промышленных предприятиях,
  • в системах пожарной безопасности,
  • в бассейнах и прочих спортивных сооружениях,
  • в судоходстве и так далее.

В зависимости от диаметра трубы и наличия дополнительных слоев изделия из полипропилена применяются для прокладки как бытового трубопровода, так и магистралей.

Классификация и армирование

Классификации полипропиленовых труб ограничиваются всего несколькими разновидностями. Это разделение на классы основывается на технических аспектах изделий.

  • PPs – самый малоизвестный класс труб, способный справляться с температурой, достигающей 95 градусов.
  • PPB – в большинстве случаев данный тип трубок применяется в системах проведения холодной воды и вентиляции (в некоторых случаях используются в конструкции теплого пола).
  • PPH – это активно применяемый тип труб, изготавливаемый из гомо-полипропилена и используемый в системе подачи холодной воды, вентиляциях и промышленности. Главная особенность таких изделий состоит в том, что они имеют высочайший уровень прочности.
  • PPR – самая распространенная разновидность полипропиленовых труб.

Создаются эти изделия из рандом-сополимера и применяются в системах подачи холодной и горячей воды, а также системах отопления (как радиаторного, так и напольного).

Слои полипропиленовой трубки

Некоторые изделия, помимо основных характеристик по составу, имеют дополнительное армирование, что делит все трубы на две условные категории: армированные и не армированные.

Для армирования используются алюминиевая фольга и стекловолокно. Оба материала для армирования в равной степени эффективны. Размещается фольга в середине оболочки трубы или же вблизи к ее наружной части.

Полипропиленовые трубы очень часто находят место в системах домашнего отопления, из-за их заведомо большого срока службы. Также следует заметить то, что использование стальных труб в таком случае не рекомендуется.

Армированные полипропиленовые трубы

Важно понимать, что полипропилен — это разновидность пластика, а значит, материал подвержен тепловому расширению. Чтобы избежать деформации труб и потери их функциональности и эстетического внешнего вида, для подачи горячих сред необходимо использовать армированные изделия

ППР трубы, армированные стекловолокном

Такая полипропиленовая труба состоит из трех слоев:

  • внутреннего ППР,
  • стекловолокна,
  • наружного ППР.

Данная технология обеспечивает дополнительную жесткость изделия, уменьшает коэффициент теплопотери и препятствует тепловому расширению. Благодаря данным характеристикам ППР трубы со стекловолокном можно использовать для подачи горячей воды и в отопительных системах.

Дополнительным плюсом является возможность прокладки под отделочными материалами (в отличие от армированных изделий, обычный ППР при расширении может привести к появлению трещин на штукатурке). Также армирование позволяет выдерживать большее давление, а потому такие трубы можно использовать в магистральных сетях.

ППР трубы, армированные алюминиевой фольгой

Полипропиленовые трубы с алюминиевым армированием также имеют 3 слоя, однако, вместо стекловолокна между ППР слоями проложена алюминиевая фольга. Такая жесткая конструкция, помимо сопротивления тепловому расширению, обеспечивает дополнительную устойчивость к механическим повреждениям.

Существует также вид армирования, когда алюминиевая фольга является наружным слоем. Такие изделия требуют предварительной зачистки в местах сваривания элементов, что увеличивает время монтажа. Такой вид труб не пользуется большой популярностью, хоть и обладает наименьшим коэффициентом линейного расширения.

Преимущества трубопроводных систем

  1. Гарантию на срок службы полипропиленовых труб производители обозначили в 10 лет, тогда как реальный срок эксплуатации может быть более 50 лет.
  2. Трубы не подвергают окружающую среду вредному воздействию со своей стороны, внутри в них не скапливается грязь, благодаря гладкости поверхности.
  3. Все трубы и фитинги легко соединяются при помощи молекулярной сварки, образуя долговечное и надежное соединение.
  4. Монтаж полипропиленовых труб прост, весят они в 9 раз меньше металлических аналогов, это снижает транспортные расходы.
  5. Стоимость полипропиленовых труб невысокая по сравнению с другими материалами.
  6. Соединение полипропиленовых труб в систему трубопровода происходит намного проще и дешевле, чем при установке металлических аналогов.
  7. Вода сохраняется чистой в системе трубопровода, благодаря абсолютной не токсичности и инертности полипропилена.
  8. Специальных знаний не потребуется при монтаже системы из полипропиленовых труб, благодаря технологии муфтовой сварки, обеспечивающей высокую герметичность соединения.
  9. Поверхность труб не нуждается в последующей покраске, благодаря сохранению неизменности цвета на весь период эксплуатации.
  10. Трубы обладают высоким уровнем звукопоглощения, поэтому не слышно продвижения воды в системе.
  11. Трубы обладают низкой теплопроводностью, поэтому высокоэффективны в использовании в отопительной системе.

Согласно техническим параметрам полипропиленовых труб можно сделать однозначный вывод, что для холодного водоснабжения можно использовать трубы с маркировкой PN 10 и PN 16, а вот для горячего водоснабжения и отопительной системы надо использовать марки PN 20 или PN 25. Недостаток труб — его линейное расширение, то есть способность удлиняться при увеличении температуры, нужно компенсировать специальными приспособлениями и конструктивными элементами.

Труба двухслойная гофрированная ПП

Потребность в надежной транспортировке агрессивных сред и стоков с достаточно высокими температурами породила двухслойную гофрированную полипропиленовую трубу.

Двуслойные ПП трубы самые прочные, они используются в условиях с максимальными нагрузками

Она отличается чрезвычайно высокими эксплуатационными характеристиками:

  • высокой кольцевой жесткостью. Отнесена к классу SN 8, что позволяет использование при большей нагрузке на грунт, даже под автомагистралями и транспортными развязками, на территории аэропорта;
  • химической стойкостью. Не повреждается сильными щелочами, минеральными маслами и солями. Поверхностно-активными веществами не вызывается эффект растрескивания, что позволяет успешное использование в хозяйственно-бытовых системах канализации;
  • температурной стойкостью к воздействию сточных вод с температурой до 95º С;
  • неподверженностью электрохимической коррозии, что позволяет не опасаться разрушения под воздействием блуждающих электрических токов;
  • коррозионной стойкостью;
  • малой подверженностью воздействию гидроабразивного износа. Это позволяет перемещать рабочую среду, содержащую твердые частицы;
  • низким коэффициентом шероховатости и практическим совпадением значений внутреннего и номинального диаметров обеспечивается повышение пропускной способности. На уровне пропускной способности практически не сказывается такая привычная для водопроводов помеха как зарастание, заиливание;
  • возможностью использования даже незначительных уклонов;
  • стойкостью к ударным воздействиям в условиях низкой температуры, что облегчает проведение монтажных и ремонтных операций;
  • удобством соединения с трубами разных типов. Прохождение колодцев предусматривает установку защитных муфт, исключающую передачу нагрузки на трубопровод;
  • легкостью транспортировки, монтажа и ремонта. Стандартными ремонтными муфтами производится соединение участков трубопровода, осуществление ремонтных вставок;
  • возможностью разреза по диагонали;
  • пятидесятилетним гарантийным сроком эксплуатации.

Диффузная сварка — наиболее популярный способ соединения ПП труб при монтаже внутридомовых систем

Виды полипропиленовых труб для водопровода

Во время обустройство коммуникаций важно правильно выбрать каждую составляющую деталь. Полимеры имеют разную структуру и характеристики

Трубы полипропиленовые для холодного и горячего водоснабжения

Поэтому доступны следующие разновидности:

  • Для изготовления сетей с холодной водой. Элементы этого типа имеют однослойную структуру, рассчитаны на давление максимум 10 бар с температурой не выше +20°С.
  • Для создания коммуникаций с холодной и нагретой водной средой. Однослойная продукция данного вида применяется для перемещения жидкости с температурой не более +75°С и давлением максимум 20 бар.
  • Для воды с давлением 20 бар, температура которой не выше +90°С. Этот подтип имеет многослойную структуру, где присутствует армирование в виде перфорированной фольги из алюминия.
  • Для жидкости под давлением от 20 до 25 бар и с температурой максимум +90°С. Данная многослойная продукция усиливается с помощью стекловолокна.

Разнообразие трубопроводных изделий для ГВС и ХВС способствует монтажу необходимой надежной и эффективной системы. Основными критериями их выбора служит материал и структура.

Материал

При устройстве коммуникации необходимо использовать ПП соединительные элементы и напорные ПП трубы, не нарушающие требований ГОСТ 32415-2013 и ISO 15874-2013. Их производство осуществляется из полимеров 4-х типов:

  • Гомополимера, в обозначение продукции из которого присутствует аббревиатура РР-Н или ПП-Г.
  • Блок-сополимера, изделия из которого маркируются РР-В или ПП-Б.
  • Рандом-сополимера, трубопроводные детали из которого обозначаются PP-R или ПП-Р.
  • Рандом-сополимера с измененной кристаллической решеткой, отличающегося повышенной термостойкостью. При маркировке указываются литеры PP-RCT или ПП.

Продукция производится для холодной и горячей воды. Она отличается долговечностью. Эксплуатация составляет 50 лет.

Армирование

Строение ПП труб, армированных перфорированной фольгой из алюминия, состоит из 3-х слоев. После создания внутренней части укладывается усиливающий материал. Затем армирование укрывается полимером.

Верхний полипропилен предохраняет появление повреждений на алюминиевой фольге. Усиливающий слой представляет собой внутридиффузионную преграду. Она предотвращает проникновение воздушных молекул в отопительные системы закрытого типа.

Однослойные отличаются от многослойных меньшим значением теплового линейного расширения. Поэтому они обладают повышенной жесткостью. Это свойство позволяет снизить количество компенсаторов и узлов крепления при устройстве инженерных коммуникаций.

Армирование также выполняется стеклотканью. Благодаря этому усиливающему материалу трубопроводы приобретают повышенную прочность. Стеклоткань также уменьшает линейное удлинение продукции.

Понравилась статья? Поделиться с друзьями:
Стройкомпания Табурино
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
