Самодельный газовый котел для отопления частного дома и дачи: изготовление трех проверенных конструкций

Виды газовых котлов, их преимущества и недостатки

В основном котлы отопления для дома делятся на настенные и напольные. Главное их различие – масса и габариты. Напольные модели могут иметь вес до двухсот килограмм. Настенные – визуально похожи на миниатюрные шкафчики, их вес равен приблизительно 30 кг. Оба типа имеют определенные плюсы и минусы.

Напольный или настенный, какой лучше

Напольные отличаются большей мощностью, поэтому их применение целесообразно в крупных домах с количеством проживающих от трех человек. Такие модели имеют больший срок службы и более высокую надежность. Котлы для отопления частного дома крепящиеся на стену, также имеют свои преимущества, к их числу относятся:

• компактные размеры и привлекательный дизайн;
• невысокая стоимость (значительно ниже, чем у напольных теплогенераторов);
• более широкий функционал (позволяет точно регулировать температуру и давление теплоносителя);
• легкость в установке.

Главный недостаток, который имеет настенный отопительный котел – ограниченная мощность (обычно этот параметр не превышает 45 КВт).

Двух- или одноконтурные

Котлы могут быть одно- и двухконтурными. Первые обеспечивают горячей водой только отопительную систему частного дома, в то время как двухконтурные могут не только отапливать дом, но и предоставлять горячую воду для бытовых нужд. Такие модели значительно удобнее, однако и их цена несоизмеримо выше.

Выбираем котел по типу горелки, вентиляции и камере сжигания

Большое влияние на энергоэффективность которую вырабатывает котел отопления, оказывает тип горелки: она может быть атмосферная или турбированная. Атмосферная используется в открытых камерах сгорания, где продукты горения удаляются через дымоходную трубу за счет естественной тяги.

Турбированные горелки используются в котлах с закрытой камерой, в них поступление кислорода и удаление продуктов горения реализовано по принципиально иной схеме. К закрытой камере сгорания подведена труба, внутри которой находится еще одна меньшего размера. По большей для поддержания горения поступает свежий воздух, а по меньшей -удаляются продукты горения. Циркуляция в них осуществляется принудительно с помощью вентиляторов.

Если выбирать котлы по типу горелки, то турбированные модели смотрятся предпочтительнее моделей с естественной тягой: они не требуют наличия хорошей тяги в вентиляционном канале и приточной вентиляции в месте установки. Однако есть у них существенный недостаток – не редки случаи обледенения выпускной трубы в месте, где встречается теплый влажный воздух с холодным.

С каким теплообменником модель выбрать

Не меньший вклад в КПД котла вносит материал теплообменника. Этот обязательный элемент теплогенератора может быть выполнен из:

• чугуна;
• меди;
• нержавеющей стали.

Большинство дистрибьюторов загородных отопительных котлов утверждают, что чугунные теплообменники отличаются самым продолжительным сроком эксплуатации (30 лет). Действительно, у этого металла высокая коррозионная устойчивость, но из-за большого содержания в своей структуре углерода, он имеет низкую пластичность и восприимчив к существенным изменениям температуры.

Чтобы защитить чугунный теплообменник от таких перепадов в местах, где нагретая вода встречается с охлажденной, в конструкцию котла включают четырехходовый смеситель клапана. Кроме того, материал крайне чувствителен к химическому составу теплоносителя (не рекомендуется для воды с высоким содержанием соли). Несмотря на эти недостатки, чугунные теплообменники могут нагревать большие объемы воды, поэтому используются преимущественно в напольных котлах большой мощности и чаще всего со встроенными бойлерными системами.

Для обогрева небольших загородных домов целесообразнее отдать предпочтение аппаратам, чей теплообменник выполнен из нержавеющей стали или меди. Оба эти металла обладают высокой пластичностью, поэтому перепадов температуры не боятся. Медные имеют большую теплопроводность и менее громоздки, поэтому они встречаются в основном в настенных моделях.

Сборка котла своими руками

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Определяемся с типом

В специальной литературе или на специализированных сайтах можно найти чертежи отопительных агрегатов любого типа. Поэтому сначала необходимо решить, на чем будет работать котел. Для отопления частного дома могут быть использованы агрегаты следующих типов:

• На дизельном топливе. Сам по себе отопительный агрегат, работающий на дизтопливе, относительно несложно изготовить своими руками. Однако настройка форсунок в горелки представляет собой очень трудную задачу, поэтому далеко не каждый домашний мастер возьмется за выполнение такой работы.
• Электрический. Собрать агрегат для отопления, работающий на электричестве, относительно несложно. Однако этот вариант организации отопления нечасто используется для частного дома, поскольку эксплуатация котла будет обходиться недешево.

На твердом топливе. Этот вид отопительных агрегатов по популярности не уступает газовым, но в отличие от последних, твердотопливный котел вполне можно изготовить своими руками. Агрегаты, работающие на твердом топливе, могут быть разными. Наиболее часто используются установки длительного горения. А вот модели пиролизного типа, а также котлы, работающие на пеллетах, самостоятельно изготавливаются реже, так как отдельные элементы этого оборудования стоят недешево.

Чертежи и расчёты

Чтобы сварить котёл, воспользуйтесь готовыми чертежами. Изобретать велосипед в этом случае не нужно. Воспользуйтесь уже проверенными методами и способами. Их не так много, как кажется.

Для постройки используйте чертёж газового котла с размерами и особенностями исполнения

Чтобы котёл мог создать в доме было тепло и уют, необходимо произвести точный расчёт его объёма. Самый простой способ расчёта исходит из предположения, что на каждые 10 квадратных метров площади требуется 1 кВт энергии. К полученному результату прибавляют ещё 10 процентов, чтобы создать небольшой запас для обеспечения более комфортного режима работы котла. Например: для дома площадью 80 квадратных метров за час необходимо 8 кВт энергии. Ещё 800 Вт про запас, итого — 8,8 кВт за 60 минут. За сутки израсходуется чуть более 211 кВт.

Но ведь киловатты — это ещё не объём.

Чтобы подсчитать, какой объём котла необходим для отопления конкретного дома, нужно количество энергии, потребляемое котлом за сутки, разделить на его теплотворную способность. Возвращаясь к нашему примеру, получаем: 211/6,55=32,2. Значит, в доме площадью 80 м2 необходим котёл объёмом 33 литра (округляем в большую сторону).

Как можно использовать нерабочие колонки

Интернет-радио

Вы можете смастерить радиоприемник для прослушивания интернет-радио своими руками. Для этого понадобятся функционирующие настольные колонки и одноплатный компьютер Raspberry Pi (купить можно здесь).

Самодельный бумбокс

Это один из наиболее сложных проектов, для которого потребуются автомобильные колонки, трансформатор, усилитель и, возможно новый корпус, так как не все колонки поставляются в качественных оболочках.

ПО ТЕМЕ: Как из старого жесткого диска HDD сделать часы, зеркало или сейф.

Колонки в нерабочем состоянии можно разобрать на «запчасти» и использовать компоненты в различных проектах. Процесс разборки продемонстрирован в видео ниже.

Из решетки динамика можно изготовить отличную подставку для различных украшений, например, органайзер для сережек. Поместите сетку в багет или раму и повесьте ее на стене или разместите в другом месте. Поскольку решетка выполнена из металла, при желании ее можно выкрасить в любой цвет.

ПО ТЕМЕ: 10 повседневных вещей с ужасным дизайном, которые надо изобрести заново.

Из деревянного корпуса винтажных аналоговых колонок получаются отличные полки, тумбы или журнальные столики. Начинающим столярам проще всего будет изготовить полочку под книги. Для этого возьмите деревянный корпус, отшлифуйте, отполируйте его и прикрепите ножки для стола. Вот, в принципе, и все.

Опасности, возникающие при использовании колонки в роли котла

Перед тем как принять решение создания отопления с помощью газовой колонки, необходимо быть готовым к возможным появлениям аварийных ситуаций:

1. При отключении электроэнергии насос останавливается и появляется вероятность выхода колонки из строя. В некоторых случаях это приводит даже к взрыву устройства.
2. Если давление газа упадет, клапан вряд ли сработает.
3. При понижении давления воды в системе устройство не сможет отключиться из-за отсутствия соответствующего датчика.

…

Учитывая все минусы применения газовых колонок в качестве источника отопления, можно сделать вывод, что целесообразней и выгодней приобрести котел аналогичной мощности. Использование проточного водонагревателя для обогрева целесообразно лишь в случае непродолжительной работы устройства. Например, для отопления гаража или загородного дачного домика.

Особенности конструкции электрического агрегата

Использование электрического котла для частного дома имеет немало преимуществ. Это и достаточно высокая эффективность, и полная экологическая безопасность, и отсутствие необходимости сооружать дымоход.

К недостаткам следует отнести высокие эксплуатационные расходы, так как суммы в счетах за электроэнергию будут внушительными. Основным элементом котла является ТЭН – нагревательный элемент, преобразующий электроэнергию в тепло.

Помимо ТЭНов потребуется приобрести датчики, которые будут регулировать и контролировать работу котла. Схема отопительного агрегата включает в себя следующие элементы:

• нагревательный элемент (ТЭН);
• насос, обеспечивающий циркуляцию теплоносителя;
• бачок расширительный;
• теплообменник;
• системы автоматики, включающего датчики давления, уровня нагрева, а также систему предохранительных кланов.

Для отопления небольшого частного дома можно своими руками изготовить простейший котел с эклектическим ТЭНом. Корпус можно сделать из трубы диаметром 220 мм длиной 50-60 см. Такие компактные размеры установки позволят установить ее в любом удобном месте.

Очень важно, чтобы корпус собранной установки был герметичным, для подачи и выведения теплоносителя используются патрубки

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

• электросварочный аппарат;
• газовый резак;
• болгарка;
• молоток;
• рулетка;
• маркер или мел.

• труба бесшовная диаметром 425 мм;
• труба диаметром 100 мм;
• труба диаметром 25 мм;
• металлический лист толщиною 4 мм;
• два сгона диаметром 25 мм;
• небольшие петли;
• уголок 25 мм;
• арматура диаметром 8 мм.

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Готовимся к созданию котла: полезные мелочи

Создание газового котла — процесс небыстрый и очень ответственный. Если вы не владеете хотя бы начальными навыками работы со сварочным оборудованием, то приступать к процессу нецелесообразно. Части агрегата соединяют между собой путём сварки. Если сварочного аппарата у вас нет или взаимодействовать с ним вы не умеете, то газовый котёл лучше купить в специализированном магазине. Но если вы поставили перед собой цель создать собственный газовый отопитель, то вам нужно знать:

• без разрешения газовой службы подключать самодельный котёл к магистрали, подающей природный газ в ваше жилище, запрещено;
• чтобы получить разрешение, придётся вызвать специалистов-аналитиков на дом или отвезти котёл в службу лично;
• если установить котёл без разрешения, то это может привести к утечке газа, возгоранию или взрыву;
• при выполнении сварочных работ не забывайте о собственной безопасности: на руки наденьте защитные перчатки, на глаза — специальную маску, на тело — рабочую одежду;
• элементы для котла покупайте в специализированном магазине, а не с рук. Все агрегаты должны иметь сертификаты и паспорта;
• делайте всё строго по чертежам;
• до начала работы подготовьте необходимое оборудование, материалы, инструменты.

Делаем котел из трубы на твердом топливе

Для изготовления котла из трубы своими руками не потребуется много времени. В отличие от прямоугольной конструкции из листовой стали этот вариант более надежен, так как собирается с меньшим количеством сварных соединений.

Что понадобиться для изготовления

Приступая к работе нужно запастись необходимым инструментом:

• сварочным аппаратом и электродами;
• газовым резаком;
• болгаркой;
• комплектом слесарных инструментов.

И материалом:

• отрезком трубы диаметром 425 мм для корпуса, а также 100 и 25 мм;
• листовой сталью толщиной 4 мм;
• двумя патрубками на 25 мм;
• петлями для навески дверок;
• уголком 25 мм;
• арматурными прутьями диаметром 8 мм.

Пошаговый процесс изготовления

Сначала подготавливают детали, из которых будет собран котел из трубы:

1. От трубы диаметром 425 мм отрезают кусок длиной 1 — 1,2 м. Это будет корпус котла отопления вертикальной конструкции.
2. На трубе вырезают два прямоугольных отверстия. Для топки размером 200х100 мм, для поддувала 200х30 мм на расстоянии 50 мм друг от друга. Из вырезанных кусков делают дверки. Расстояние от нижнего края корпуса до поддувала 50 — 70 мм.
3. Сбоку в верхней части корпуса вырезают одно под другим 2 отверстия диаметром 25 мм. Нижнее на расстоянии 150 мм от дверки топки для патрубка обратки, а верхнее в 50 мм от верха корпуса для подачи системы отопления.
4. Из листовой стали вырезают 2 круга диаметром 425 мм для крышек корпуса и 1 диаметром 412 мм для перегородки между топкой и баком.
5. В верхней крышке и перегородке делают отверстия под дымоход, который делают из трубы 100 мм.
6. Ножки делают из трубы 25.
7. Колосник в виде решетки сваривают из арматурных прутьев.

Когда все детали готовы, приступают к сборке:

1. К перегородке приваривают дымоход и устанавливают на прихваченные внутри корпуса опоры из арматуры на расстоянии 300 — 350 мм от топки. Затем крепят сваркой с обеих сторон.
2. На конец дымохода надевают верхнюю крышку. Обваривают оба стыка.
3. Снизу корпуса вставляют колосник. Затем приваривают отрезки уголка 25 на которых он будет стоять.
4. Приваривают нижнюю крышку, а к ней ножки высотой 50 мм.
5. Приваривают петли, навешивают дверки поддувала и топки.

Подключение и первая растопка

Готовый котел для отопления проверяют на герметичность. Для этого на нижний патрубок устанавливают заглушку. Через верхний заливают воду. Если протечек нет, котел подключают к системе отопления.

Дымоход лучше выводить наружу строго вертикально. Если такой возможности нет, его монтируют с минимальным числом изгибов. Горизонтальные участки устанавливают с наклоном не меньше 0,1% от длины.

Для первой растопки достаточно небольшой закладки дров или угля. Иначе при резком повышении температуры на стенках дымохода начнется отложение дегтя. Поэтому из-за уменьшения прохода тяга станет хуже.

Чтобы обеспечить поступление в топку достаточного количества воздуха регулируют положение дверки поддувала. Более удобна для этой цели шиберная заслонка, которую можно купить или сделать самому.

Самостоятельно сваренные котлы для отопления не рекомендуется устанавливать в жилом помещении, так как в отличие от заводских моделей у них нет гарантии безопасной эксплуатации. В случае нештатной ситуации за последствия отвечать придется самому. Но даже при установке в отдельном помещении следует неукоснительно соблюдать правила пожарной безопасности.

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Полезный совет!Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Полезный совет!Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Водяное отопление частного дома своими руками, схемы конструкций. Плюсы и недостатки. Различие естественной и принудительной циркуляции воды.

Нюансы размещения готовой конструкции

Разместить газовый котёл можно:

• внутри дома;
• снаружи дома;
• в гараже.

Каждый вариант размещения имеет свои особенности и нюансы.

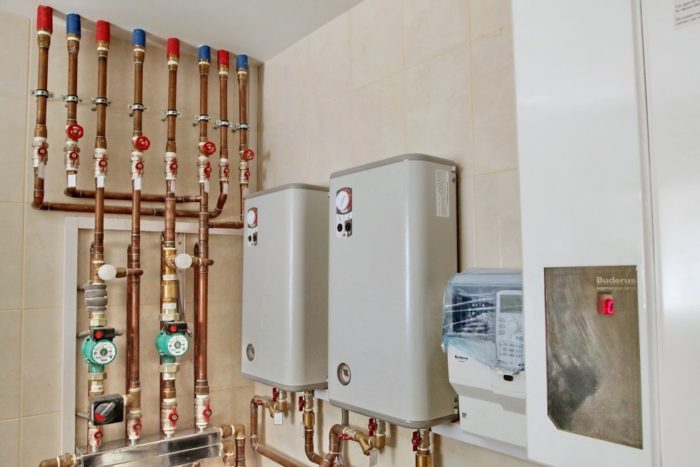

Размещение внутри дома

Чтобы разместить агрегат внутри дома, под него необходимо выделить отдельное помещение. К котельной предъявляются следующие требования:

• площадь — не менее 5 квадратных метров;
• сухое тёплое место;
• низкий уровень влажности;
• свободный доступ человека к котлу;
• естественная или принудительная система вентиляции;

• в комнату должно быть проведено электричество, рядом с котлом должна располагаться розетка. Современные розетки предусматривают заземление. Создавать дополнительное заземление не нужно.

Размещение котла снаружи дома

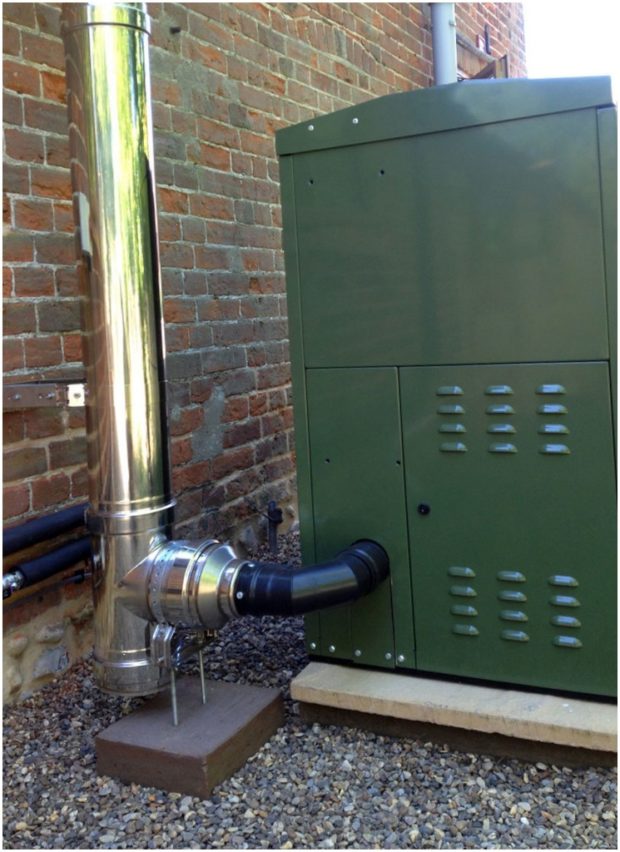

Установить газовый котёл прямо на улице, конечно, нельзя. Под него строят специальное помещение:

• площадь — не менее 5 м2;
• температура внутри — не ниже +5 C круглогодично;
• Наличие электричества, розетка с заземлением.

Трубы от котла до дома обязательно утепляют, чтобы за время своего «путешествия» теплоноситель от котла до дома не потерял своей температуры.

Если разместить котел в доме возможности нет, для него строят отдельное закрытое помещение

Размещение котла в гараже

Если внутри гаража нет возможности обустроить отдельное помещение для размещения котла, тогда продумайте другое место для установки оборудования. Дело в том, что гараж — место повышенной концентрации автомобильных газов. Если внутри будет работать ещё и газовый агрегат, то концентрация углекислого газа в помещении превысит все допустимые нормы. Находиться внутри для человека будет опасно.

При утечке газа в гараже возможно самопроизвольное возгорание, поскольку в непосредственной близости находится бензин и масло. Лучше не рисковать.

Если вы не сможете оборудовать внутри гаража специальное помещение, руководствуйтесь правилами размещения агрегата внутри дома.

Основные моменты самодельного котла

Самодельный газовый котел отопления можно сделать в домашней мастерской. Специального материала не требуется, так как достаточно того, что имеется. Самым главным моментом при изготовлении этого оборудования является его аккуратность внешнего вида и правильность конструкции.

При работе над котлом необходимо учитывать некоторые нюансы:

Вид непосредственного устройства

Очень важно решить, какое топливо будет впоследствии использоваться для снабжения агрегата. Именно этот факт влияет на конструкцию оборудования;
Помощь посторонних людей в сборке;
Соблюдение требований и указаний, прописанных в инструкции

Необходимо учитывать определенные размерные показатели, соответствие помещению, а также место установки. Благодаря следованию этим моментам можно изготовить безопасный котел с долгим сроком службы;
Самодельный котел предполагает после его производства прохождение многочисленных проверок. Именно они дадут возможность понять, стоит ли эксплуатировать рассматриваемое изделие.

Для производства котла нужно иметь при себе некоторый перечень инструментов:

• Шурупы;
• Электросварку;
• Отвертки;
• Линейку;
• Нож по металлу;
• Компрессор.

Вся работа состоит из нескольких этапов:

1. Подгонка материала;
2. Изучение инструкции;
3. Непосредственная реализация.

Отличным вариантом будет совместная работа с газовщиком.

Еще по этой теме на нашем сайте:

1. Конвекционные печи на дровах и угле для отопления дома В этой статье пойдет речь про конвекционные печи на дровах и угле, которые используются для отопления частных домов, городских или загородных, и дачных строений….

Индивидуальное газовое отопление в квартире — ставим автономный газовый котел для отопления квартиры

1. Если заглянуть в архивы интернета и заняться чтением древних форумных тем об установке газового отопления в квартирах, то отзывы будут отсутствовать по одной простой причине…

Самодельный котел для водяного отопления в частном доме

1. Самодельный котел для водяного отопления является великолепным «заменителем» дорогостоящему оборудованию. Его рабочая схема, так же как и внешний вид, зависят от таких факторов, как: доступные…

Принцип работы газового котла отопления для частного дома

1. Существует много нагревательных приборов, которые обладают высокой мощностью и могут использоваться для интеграции в систему отопления. Для организации отопительной системы частного дома, как правило, применяются…

Материалы и инструменты

Чтобы соорудить газовый котёл, подготовьте следующие материалы и инструменты:

• электрическую дрель;
• пассатижи;
• уровень;
• угол;
• рулетку;
• трубу металлическую;
• стальной лист;
• трубу газопроводную;
• дверцы для создания топки;
• кирпич красный;
• арматуру;
• глину;
• оцинкованную жесть;
• сварочный инструмент;
• термостат;
• автоматику;
• дефлектор.

Если с большей частью вышеперечисленного всё понятно, то правильно подобрать автоматику, дефлектор и термостат — не самая простая задача. На что ориентироваться при их выборе:

термостаты бывают проводными и беспроводными. Первые стоят чуть дешевле вторых. Выбирайте программируемые модели, с их помощью проще контролировать и регулировать температуру котла. Конструктивно термостат состоит из двух устройств. Одно размещают в комнате, другое — на фасаде котла. Когда температура в помещении падает, термостат запускает отопитель в работу

Обратите внимание на отечественные модели устройств. Они ничем не уступают дорогим зарубежным аналогам;

в понятие «автоматика для газовых котлов» входят: модуль пламенного контроля, защита от перегрева, контроллер тяги, подрывной клапан

Эти устройства продаются отдельно. Для нормальной работы отопителя нужны все перечисленные устройства. Не выбирайте самые дешёвые или слишком дорогие модели. Остановитесь на средней цене;

дефлектор обеспечивает хорошую вытяжку. Его устанавливают его сверху дымоходной трубы. Для самодельного газового котла подойдёт модель в виде конусообразного зонтика из нержавеющей стали.

Как сделать котел на твердом топливе для отопления частного дома своими руками

Чтобы самостоятельно собрать котлоагрегат, нужно в первую очередь обладать опытом сварщика. Для начала следует вооружиться инструментами по работе с металлом и заготовить необходимые расходники. Последовательность выполнения сборки:

1. Выполняют из жаропрочной стали топку в виде короба. В ней предусматривают отверстия загрузки топлива и зольника. Дополнительно делают прорези для установки конвективных поверхностей теплообмена. Сваривают все детали, с помощью мела и керосина проверяют стыки на герметичность: после окончательной сборки, если проявится течь, доступа к ним не будет.
2. Собирают внешний корпус, формируя рубашку охлаждения. В нём также оставляют топочные и зольные отверстия. Кроме них делают вырезы под размещения патрубков (подающего, обратного, дренажного и наполнительного).
3. Приваривают к корпусу загрузочные и зольные порталы. Их делают из листовой стали толщиной 5 мм. В верхней части приваривают дымоход, выполненный из отрезка трубы диаметром 100 мм.
4. Устанавливают резьбовые патрубки для подключения котла к отопительной системе и установки группы безопасности.
5. Изготавливают топочную и зольную дверцы. Они должны обеспечивать хорошую теплоизоляцию и герметичность топки.
6. Крепят дверцы к котлу при помощи шарнирных соединений, оснащают их прижимами для фиксации в закрытом состоянии.
7. Проверяют водяной контур на герметичность. Для этого котёл заполняют водой под давлением 0,2 МПа и выдерживают в течение часа. Отсутствие течи или свидетельствует о герметичности сварных швов.
8. Окрашивают корпус жаростойкой грунтовкой (2 слоя) и краской (1 слой).
9. Монтируют внешнюю теплоизоляцию и декоративную облицовку, выполненную из окрашенной тонколистовой стали.

Готовый котёл устанавливают в отведённом для него помещении. Выполняют полную коммутацию с системой отопления, дренажными и наполнительными линиями. Устанавливают группу безопасности, термометры, автоматику (если она предусмотрена). После наполнения системы приступают к розжигу. В первые несколько топок возможно появление неприятного запаха из-за высыхания краски.

Низкая себестоимость и лёгкость эксплуатации твердотопливного отопителя — основные аргументы в пользу самостоятельного изготовления агрегата. Кроме того, в ряде случаев он станет единственной доступной альтернативой дорогостоящему газовому и электрическому оборудованию.

Изготовление самодельного индукционного котла отопления

С точки зрения сложности изготовления, данный отопительный котел более простой, но нуждается в особом устройстве —  инверторе с выходным сигналом, имеющем частоту 20-50 кГц. Для домашних мастеров это не стало преградой, в качестве такого устройства они стали успешно применять сварочный инвертор или даже простую недорогую бытовую индукционную плиту.

Схема

Теплотехническая схема работы такого агрегата не является сложной: источник тока инвертор, сосуд для нагрева воды с патрубками на вход и выход циркуляционного теплоносителя и трубной системы с приборами отопления.

Схема индукционного котла. Фото: oboiman.ru

Для защиты от перегрева устанавливается термодатчики и терморегуляторы, которые передают электрический сигнал на отключающий автомат по току.

Электрическая схема функционирования индукционного устройства более сложная, самостоятельно ее можно выполнять, только если исполнитель обладает соответствующими инженерными знаниями. В противном случае электросхему лучше взять из интернета.

Материалы для работы

Для создания индукционного агрегата своими силами понадобится:

1. Полипропиленовая труба Ф 50 мм из полипропилена.
2. По 2 муфты и переходников с Ф 50 мм на диаметр, который соответствует трубам отопления.
3. Паяльник для сварки пластиковых труб.
4. Мелкоячеистая сетка из стекловолокна или металла.
5. Проволока нержавеющая Ф 7 мм.
6. Сварочный инвертор с током не мене 15 А, имеющего плавную регулировку нагрузки.
7. Медный провод (эмаль), 2 мм2 из расчета 1 мм2 мм на 8 А.
8. Провод изолированный с клеммной колодкой для включения обмотки к инверторному устройству.
9. Тройник для включения аварийного сброса и 2 шаровидных вентиля.
10. Полоски текстолита для закрепления обмоточной проволоки.
11. Эпоксидный клей для изолирования обмотки.
12. Корпус устройства, можно выполнить самому из токонепроводящего материала.

Процесс изготовления

Пошаговая инструкция индукционного котла своими руками:

1. На пластиковую трубку 50 мм эпоксидкой закрепил 4 текстолитовые полоски 10 мм, отойдя от края конструкции на 100 мм и намотал на них тороидальную обмотку для уменьшения ЭМ поля.
2. Крайние витки закрепил в пазы трубы.
3. Намотал 80 витков проволоки с интервалом 0,5 мм.
4. Внутрь трубки вставил нержавеющую сетку и утрамбовал пространство кусочками нержавеющей проволоки, которые будут греться вихревым током.
5. Закрыл нагреватели с другой стороны  такой же сеткой.
6. Установил на концах трубы переходники и арматуру, для того чтобы связать котел систему отопления, а на выходе из котла установил предохранительно-сбросной клапан.
7. Обработал обмотку эпоксидным клеем для электроизоляции.
8. Прикрепил выводы зажимными клеммами.
9. Второй конец провода через клеммы подключил к инвертору.
10. Установил котел в шкаф, зафиксировав его на кронштейнах из токонепроводящего материала.

Перед тем как приступить к изготовлению самодельных котлов отопления для частного дома, нужно помнить, что они являются объектами повышенной опасности, поэтому при производстве  потребуется тщательно выполнить все нормы безопасности и технологические нормативы.

Что понадобится

Когда проект выбран, необходимо посчитать, сколько требуется материала. Если инструкция предполагает, что нужен чугун, не покупайте более дешевый алюминий, иначе устройство быстро выйдет из строя. Термостат и дефлектор лучше приобрести готовые, чем делать самостоятельно.

Важно учитывать несколько моментов при изготовлении устройства:

Термостат желательно выбрать программируемый, так можно будет задать контролируемую температуру.
Дефлектор лучше установить над дымоходной трубой, тем самым обеспечив вытяжку. Он может выглядеть как зонтик с конусом. Материалом служит только нержавейка.
Аппарат должен иметь автоматику, которая включает контроль над пламенем, перегревом, тягой

Также важно наличие подрывного клапана.

Рекомендации и техника безопасности

Прежде чем взяться за создание самодельного агрегата, нужно убедиться в наличии необходимых инструментов и оценить навыки их использования. Например, если человек никогда не занимался сваркой, собрать конструкцию своими руками ему будет сложно. В этом случае лучше приобрести устройство в магазине. Ведь отдельные его части можно соединить вместе только благодаря сварочному аппарату.

Ниже приводятся несколько важных нюансов, которые нужно знать:

1. Запрещается подключать устройство самостоятельно к магистрали без ведома газовой службы.
2. Разрешение можно получить, вызвав специалистов на дом или доставив им в контору собранный агрегат.
3. При монтаже без разрешения возможна утечка газа, что приведет к возгоранию и даже взрыву.
4. Сварочные работы выполняются только в специальной одежде, рукавицах и маске.
5. Каждый элемент должен быть приобретаться только в специальном магазине и иметь паспорт.
6. Создание устройства должно осуществляться в соответствии с чертежом.

Материалы и инструменты

Для работы необходимы следующие инструменты и приспособления:

1. Перфоратор.
2. Плоскогубцы.
3. Строительный уровень.
4. Угол.
5. Измерительные приборы.
6. Металлическая труба.
7. Листы стали.
8. Труба для подачи газа.
9. Дверцы для формирования топки.
10. Огнеупорный кирпич.
11. Арматура.
12. Глина.
13. Жесть для оцинковки.
14. Сенсор для отслеживания температуры.
15. Система автоматики.
16. Система вентиляции.

Важными компонентами являются: дефлектор, система контроля и термостат.

Существует два основных вида термостатов – проводные и беспроводные. Устройства с проводным интерфейсом дешевле. Лучше всего выбирать модели с программируемыми показателями. Это поможет поддерживать постоянную температуру.

К автоматике причисляют модуль контроля за пламенем, систему аварийного выключения и контроллер тяги. Всё эти устройства покупаются отдельно. Чтобы устройство функционировало, придется установить их все.
