Правила установки газового котла в квартире многоквартирного дома

Выбор котла

Тип котла зависит от вида энергоносителя, на котором он функционирует. Подбирать основной элемент обогрева дома следует с учетом доступного вида топлива.

В силу своей экономичности самыми популярными остаются газовые агрегаты. Препятствием к их использованию может стать отсутствие газовых магистралей в непосредственной близости к земельному участку. Стоит отметить, что оборудование данного типа нуждается в постоянном обслуживании и контроле со стороны специальных служб.

Твердое топливо

Если местность не газифицировалась, проектирование систем отопления может выполняться с учетом использования котла на твердых видах топлива. Это позволит не зависеть от централизованной подачи энергоносителей, но потребует дополнительных источников поступления твердого топлива и сухого места для его хранения.

Жидкое топливо

Для устройства системы обогрева частного дома можно приобрести котел, работающий на жидком энергоресурсе. Однако дизель относится к дорогим видам топлива, поэтому расходы на его использование значительно возрастут. Также потребуется подземный монтаж специального резервуара, в котором он будет храниться. Следует помнить и о высокой степени пожароопасности дизеля.

Электричество

Использование электрического котла желательно предусматривать в совместной системе с электрическими радиаторами. Такой проект подразумевает преобразование электроэнергии в тепловую без водного ресурса – напрямую.

По аналогии с жидким топливом такой носитель энергии обойдется недешево. Если позволяют средства, в такой ситуации лучше остановить свой выбор на автономном отоплении, позволяющем получать электричество от солнечных и ветровых преобразователей или мини-гидростанций.

Оформление проекта

Проект разрабатывается с учетом фактического состояния квартиры и всех плюсов и минусов котла, а также условий отмеченных в ТУ. Созданием проекта могут заниматься исключительно специалисты, имеющие лицензию на право выполнения соответствующих работ.

Далее, готовый проект направляется для согласования в региональные отделения надзорных ведомств, контролирующих безопасную эксплуатацию газового оборудования: горгаз, пожарная инспекция, СЭС, управляющая компания, архитектура и иные заинтересованные организации, занимающиеся эксплуатацией инженерных сетей многоквартирного дома. Перечень согласований можно получить в отделе архитектуры муниципального образования.

Примерный перечень документов для получения согласования установки газового котла:

1. Проект со схемами и спецификацией оборудования.
2. Технический паспорт котла от производителя.
3. Инструкция по безаварийному обслуживанию котла от производителя.
4. Сертификаты на газовый котел в квартире и оборудование на соответствие государственным нормам по качеству требованиям пожарной безопасности и СЭС.

Классификация систем теплоснабжения МКД по расположению источника тепла

По месту расположения источника тепловой энергии системы теплоснабжения делятся на

· Централизованные;

· Местные децентрализованные;

· Индивидуальные децентрализованные.

Централизованные системы теплоснабжения

В подобных системах теплоснабжения источником тепла могут быть:

· ТЭЦ (теплоэнергоцентрали);

· Котельные, работающие для одного или нескольких зданий.

Рис. 1. Принципиальная схема централизованной системы теплоснабжения

Контроль потребленной тепловой энергии в централизованной системе теплоснабжения производится с помощью узла учёта, который установлен на границе балансовой принадлежности тепловой сети. Часто для МКД граница расположена на вводе сети в дом.

Централизованная система теплоснабжения включает в себя:

· Трубопроводы отопления и ГВС (полимерные или металлические);

· Запорную и запорно-регулирующую арматуры;

· Отопительные приборы: радиаторы, конвекторы, регистры;

· Теплоизоляцию трубопроводов;

· Фильтры, грязевики, манометры, термометры;

· Узлы управления системой отопления и ГВС;

· Теплообменное оборудование;

· Насосное оборудование;

· Расширительные баки необходимого объема;

· Предохранительные клапаны;

· Различные датчики;

· Узел учета тепловой энергии;

· Систему подпитки и очистки воды;

· Щиты автоматики и электрические щиты.

Местные децентрализованные системы теплоснабжения

В данном типе систем теплоснабжение каждого здания происходит от отдельного источника – котельной.

Рис. 2. Принципиальная схема местной децентрализованная система теплоснабжения

В местной децентрализованной системе теплоснабжения узел учета на вводе в дом не устанавливается. Вместо него устанавливают узел учета потребленного газа на весь дом целиком.

Такая система состоит из двух частей:

· Инженерной системы здания (систем отопления и ГВС);

· Оборудования в котельной.

В состав инженерной системы дома входят:

· Трубопроводы отопления и горячего водоснабжения;

· Запорная и запорно-регулирующая арматуры;

· Отопительные приборы: радиаторы, конвекторы, регистры;

· Теплоизоляция трубопроводов;

· Фильтры, гидрострелки, грязевики, манометры, термометры;

· Узлы управления системой отопления и ГВС;

· Теплообменное оборудование;

· Насосное оборудование.

В состав оборудования котельной входят:

· Котел или группа котлов;

· Дымоход;

· Насосное оборудование;

· Расширительные баки необходимого объема;

· Предохранительные клапаны;

· Контрольно-измерительные приборы: манометры, термометры;

· Различные датчики;

· Узел учета газа;

· Система подпитки и очистки воды;

· Щиты автоматики и электрические щиты;

· Газовые трубопроводы и оборудование;

· Системы сигнализации и защиты.

Индивидуальные децентрализованные системы теплоснабжения

В индивидуальных децентрализованных системах теплоснабжения помещения или группа помещений (квартир) снабжаются теплом от отдельного источника – чаще всего котла. При этом узел учета потребленного газа устанавливается в каждой квартире.

Рис. 3. Принципиальная схема индивидуальной децентрализованной системы теплоснабжения

Индивидуальная децентрализованная система теплоснабжения состоит из:

· Настенного котла (газового или электрического);

· Полимерных (из полипропилена или металлопластика) или стальных трубопроводов;

· Отопительных приборов (радиаторов, конвекторов, регистров) с запорно-регулирующей арматурой;

· Теплоизоляции.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Отключение от центрального отопления

Перед началом сбора необходимых документов следует прочитать закон о индивидуальном отоплении в квартире. Нормы и порядок перехода на этот тип теплоснабжения изложены в документе №190. Дополнительно понадобится ознакомиться со статьей №26 Жилищного кодекса.

Общая схема индивидуального отопления в квартире

Главной задачей является сбор всей необходимой документации. В большинстве случаев индивидуальное газовое отопление в многоквартирном доме можно сделать только получив разрешение всех жильцов дома. Отключение одной квартиры от сети может привести к сбою в работе остального центрального теплоснабжения.

К тому же нужно знать, в чей собственности находятся компоненты системы – трубы и радиаторы. Если они относятся общедомовому владению – обязательно оформляется разрешительный документ на общем собрании жильцов. В противном случае невозможно получить разрешение на установку индивидуального отопления в квартире.

Важно знать, что самовольное отключение от общедомовой сети категорически запрещено. Итогом этого может быть денежный штраф и выплата компенсаций за сбой в работе системы

Как сделать индивидуальное отопление в многоквартирном доме, если тепловая сеть не является общедомовой собственностью? Даже в этом случае необходимо получить разрешение от Управляющей Компании. К тому же демонтаж централизованного отопления относится к разряду перепланировки. Эта информация должна быть внесена в техпаспорт квартиры. Исключением являются новостройки с индивидуальным отоплением.

После оформления предварительного разрешения, согласно закону об индивидуальном отоплении в квартире следует подготовить следующие документы:

• Заявление. Составляется в произвольной форме. В нем указывается, что собственник жилой площади хочет сделать индивидуальную систему отопления квартиры, а для этого необходимо отключиться от центральной;
• Оригинал технического паспорта. В нем указывается месторасположение трубопроводов и радиаторов;
• Согласие проживающих в доме. Нужно только в том случае, если система находится в общедомовой собственности. Без него получение разрешительной документации на установку индивидуального автономного отопления невозможно;
• Решение о возможности переустройства квартиры. Выдается Управляющей Компанией или ЖЭКом. В нем указывается, что монтаж индивидуального газового отопление в квартире не повлияет на работоспособность центральной системы дома.

Затем после получения разрешения представителями коммунальных служб выполняется демонтаж компонентов центрального теплоснабжения. Только по завершении этого этапа можно переходить к оформлению индивидуального газового отопления в многоквартирном доме.

Важно еще перед принятием решения об обустройстве индивидуального отопления выбрать модель котла, а главное – тип энергоносителя. Оптимальным вариантом остается газовое теплоснабжение

Но с точки зрения оформления индивидуального отопление в квартире оно является наиболее трудным. В среднем время на получение разрешения может занять от 3 до 6 месяцев. Альтернативным вариантом являются услуги частных специализированных компаний, которые возьмут на себя большую часть бумажной волокиты.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения

Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм., что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Параметры	Централизованное	Автономное
Первичные затраты на обустройство	Низкие – монтаж элеватора.	Высокие – котлы, группа безопасности и контроля.
Затраты на теплоноситель	Высокие тарифы	Возможность регулирования параметров теплоносителя
Качество работы	Низкое – перебои, скачки давления температуры	Высокое при установке контролирующего оборудования
Обслуживание	Небольшие затраты	Средняя стоимость

В видеоролике показан принцип работы отопления многоэтажного дома:

Устройство системы

Водяная система может быть однотрубной и двухтрубной.

Однотрубная

В первом случае трубопровод не разделяется на подающий и отводящий.

Радиаторы здесь подключаются последовательно, поэтому прогреваются неравномерно – дальний от нагревательного котла имеет температуру ниже, нежели ближний.

Двухтрубная

При втором типе системы все происходит иначе.

По подающей трубе горячая вода перетекает к батареям, а обратная отводит остывший теплоноситель к котлу. Все радиаторы излучают одинаковую температуру, к тому же их можно отключать по отдельности и регулировать степень нагрева.

Схема и проект системы отопления МКД

Установка и разводка сетей отопления начинается с момента постройки несущих конструкций здания. Проект отопления многоквартирного дома должен быть уже готов и утвержден в соответствующих инстанциях.

Расчет мощности сети отопления должен учитывать ряд факторов:

• погодные условия в регионе: сила ветра, продолжительность и интенсивность зимы;
• строительные материалы, которые использовались при строительстве, их способность сохранять тепло;
• толщина стен, размеры комнат и прочее.

Чтобы учесть все нюансы, подчеркнуть достоинства и компенсировать недостатки здания, подобрать наиболее оптимальную схему отопления, проектированием и установкой сети должны заниматься профессионалы. Неправильно спроектированная система грозит перерасходом ресурсов и ставит под угрозу жизнь будущих жильцов./

Юридические нюансы вопроса

Просто так сменить централизованное отопление на автономную систему нельзя. Сначала понадобится в письменном виде известить местные органы власти о своем желании и дождаться от них ответа. Будет ли он положительным, неизвестно. Администрация может сослаться на ст. 190 ФЗ и отказать жильцу в его просьбе.

В суде такой вердикт признают необоснованным, опираясь на правительственное постановление N 307 от 16.04.2012, подробно рассматривающее порядок подключения теплоснабжающих систем. В этом документе детально расписано, какие локальные источники тепловой энергии разрешены, а какие запрещены для монтажа в многоквартирных домах.

Если для монтажа выбран современный котел, соответствующий требованиям, предъявляемым к оборудованию для обустройства домашней греющей системы, для отказа жильцу в установке нет никаких причин.

Документы для получения разрешения

Для корректного отказа от централизованного отопления и перехода на автономное, придется собрать пакет документов.

Он включает в себя:

• заявление о желаемом переустройстве греющей системы;
• правоустанавливающие документы на владение квартирой, где планируется монтировать новое оборудование;
• технический паспорт, четко описывающий параметры и планировку помещения (оригинал, либо заверенная нотариусом копия);
• проект переустройства квартиры под измененные греющие коммуникации;
• письменное согласие всех прописанных в квартире жильцов;
• экспертное заключение отдела по охране памятников о допустимости работ по переустройству помещения.

На основании этих бумаг органы управления выдают разрешение на отключение клиента от городских коммуникаций.

Процесс оформления автономного отопления

Для заказа технических условий на обустройство индивидуального газового отопления письменное разрешение на отключение квартиры от центральных коммуникаций направляют в местное газораспределяющее предприятие.

В течение 10 дней специалисты изучают техническую возможность установки оборудования и дают добро (или отказ) на фактический монтаж системы.

Отказ в установке газового котла по причине отсутствия «технической возможности» допускается только в тех областях, где нет газовых сетей и балонный газ для приобретения недоступен

Когда документы получены, хозяева приобретают сертифицированный греющий котел и обращаются в проектное бюро для подготовки схемы установки оборудования с учетом всех технических условий, правил безопасности и особенностей конкретного помещения.

Параллельно в теплоподающей организации делают проект корректного отключения жилья от централизованных коммуникаций. Основанием для процедуры выступает письмо от ТСЖ, подтверждающее разрешение властей на переход квартиры к автономной греющей системе.

Имея на руках всю необходимую документацию, владельцы недвижимости направляются в пожарное общество и там получают акт, подтверждающий пожарную безопасность разработанного проекта.

Общая схема перевода квартиры с централизованного на автономное отопление везде одинакова. Однако в разных областях ввиду региональных особенностей могут понадобиться дополнительные справки и документы. Узнать их полный перечень можно, обратившись в местную администрацию

Затем бумаги передают на согласование, и местная администрация в течение 45 дней рассматривает заявку, а потом разрешает или запрещает переустройство помещения под автономное отопление. Поводом для отказа служит ст. 27 ЖК (не полный пакет предоставленных документов). Это решение можно обжаловать в суде или, добавив нужные справки, подать заявку на согласование повторно.

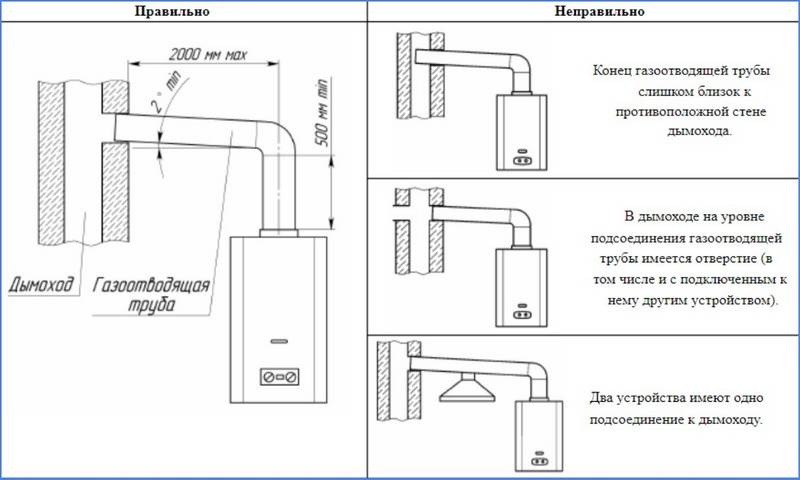

Еще один серьезные повод – невозможность установки дымохода или системы вентиляции, отвечающих определенным требованиям.

Способы подключения радиаторов

На сегодняшний день существует несколько схем подключения радиаторов отопления в многоквартирном доме.

Одни из них подходят для централизованной системы обогрева здания, другие для автономного отопления:

• параллельное подсоединение (с одной стороны);
• по диагонали;
• однотрубное подключение;
• однотрубное с байпасом;
• однотрубное нижнее подсоединение (для автономного обогрева);
• двухтрубное по диагонали.

Если в квартире предстоит смена радиаторов при централизованном отоплении, то следует выбрать тот же способ подключения, что и был. При смене обогрева на автономный тип, можно поменять схему подключения батарей.

В настоящее время есть выбор, как правильно повести отопление в квартире, так как существует множество альтернатив центральному обогреву.

Безопасность

Современное газовое оборудование обеспечивает достаточный уровень безопасности в многоквартирном доме, которая достигается применением автоматизированных систем защиты котла. Нештатный показатели давления, температуры, пониженная эффективность вывода дымохода, короткие замыкания электрических узлов или напряжение, протекающее внутри трубопровода – любое отклонение от нормы вызывает блокировку котельного оборудования, сообщая определенный номер ошибки владельцу.

Такие системы достаточно надежны, но самые бюджетные варианты газовых колонок могут быть попросту лишены глубокой защиты элементов, использовать датчики низкого качества. Лучшим исходом будет ошибочное отключение устройства в нормальных условиях работы, однако может возникнуть обратная ситуация, когда нештатная ситуация не будет расценена как сигнал, блокирующий дальнейшую эксплуатацию.

Поэтому необходимо использовать котлы исключительно высокого качества, оборудованные современными системами самозащиты. Достаточно приобрести агрегат среднего ценового диапазона, единственным его отличием будет отсутствие электронной системы управления при помощи бортового компьютера.
