Котел для отопления своими руками

Требования к самодельным твердотопливным котлам

Классическая схема оборудования состоит из следующих элементов:

топка – камера для горения топлива;
колосники – решетчатая конструкция, через которую в камеру горения попадает воздух;
теплообменник – это может быть труба или емкость накопительная для воды;
дымоход – труба, выводящая наружу (за пределы помещения) продукты сгорания;
регулятор тяги.

Стоит подробнее рассмотреть некоторые узлы прежде, чем делать котел отопления своими руками:

Размер топки. В камеру загружается сырье, поэтому она должна быть вместительной. Рассчитывается объем так, чтобы все топливо сгорало полностью без необходимости перемешивания. Кирпич имеет меньшую теплопроводность, поэтому в топке из керамики температура будет держаться выше, чем в стальных агрегатах. Также нужно учитывать размещение топочной камеры – тепло должно поступать направленно в теплообменник, в котором прогревается вода для системы отопления.
Теплообменник. Деталь влияет на КПД всего оборудования и изготавливается из стали или чугуна. Змеевик теплообменника представляет собой трубчатую конструкцию с трубами, расположенными вертикально или горизонтально. Чугунные теплообменники – литая модель, которую самостоятельно сделать нельзя, но можно использовать старый теплообменник, который еще годен в эксплуатацию. Стальной теплообменник изготавливается из толстостенной трубы, согнутой под нагревом или с помощью отводов, полуотводов нужного диаметра, которые соединяются со змеевиком сваркой.

Чтобы определиться с правилами монтажа змеевика, стоит внимательно просмотреть схему, в которой даны параметры и правила монтажа элемента.

1 Принципы работы

Главная задача котла длительного горения в том, чтобы владелец такой отопительной системы не ощущал необходимости в подкладывании дров каждые 5−6 часов. Сам термин «длительное горение» в последнее время стал очень популярным. В связи с этим все производители как один применяют его к своей продукции. Сейчас есть даже пеллетные устройства «продолжительной работы», которые могут работать до одной недели без необходимости вмешательства человека.

Но с другой стороны, нужно остерегаться и некачественной продукции неизвестных производителей. Такие могут выдавать обычные твердотопливные котлы за устройства «длительного горения». Во избежание попадания в подобную ситуацию нужно знать некоторые отличия устройств действительно «продолжительной работы».

Ими являются:

увеличенный объём топки даже при одинаковой мощности агрегата;
для удобства применяются запасные дверцы;
в технической документации длительность горения одной закладки — от 7 часов и выше.

На сегодня существует распространённый миф, что принцип работы котлов длительного горения заключается в использовании режима тления при ограничении в подаче воздуха. Но на самом деле такой способ малоэффективен. Об этом свидетельствуют несколько моментов:

1. Тлеющее дерево выделяет намного меньше тепла, чем при обычном горении. Таким способом нельзя обогреть дом полноценно.
2. Древесно-угольные устройства могут достигать своего максимального коэффициента полезного действия в 70−80% в момент максимального горения. При тлении их КПД составляет максимум 40−50%, как и у классической буржуйки.
3. Если дерево свежесрубленное, то сжечь его полностью просто невозможно. Это относится к определённым породам, к примеру, тополь и ива.

два подвида:

работающие по принципу верхнего горения;
с принудительной подачей воздуха.

Котёл долгого горения своими руками сделать несложно даже без особых усилий. Главное, иметь хотя бы небольшой опыт работы со сваркой.

На сегодня есть варианты устройств «продолжительной работы», которые работают на дровах и опилках. Их минус — большие размеры и сложная конструкция.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Конструкция котла отопления

Данное оборудование имеет схожую конструкцию с обыкновенной печкой. Отличия заключаются лишь в способе отдачи тепла. Котел состоит из таких элементов:

Емкость для сжигания твердого топлива.
Колосники для подачи воздуха в нужном количестве.
Емкость для воды или трубчатые регистры отопления.
Дымоход. Предназначен для создания нужной тяги и отвода продуктов сгорания.
Заслонки. Используются для того, чтобы регулировать воздушную тягу и перекрывать каналы после угасания огня в печке.

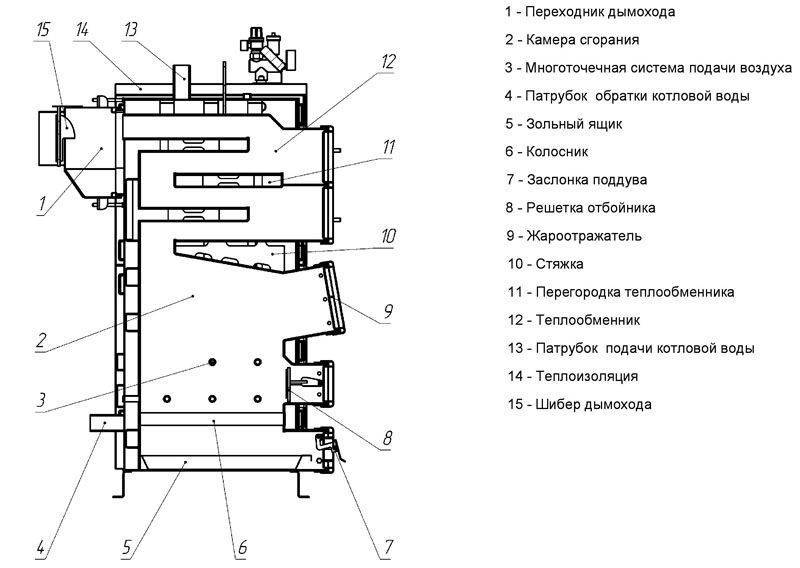

Схема принципа работы котла.

Отопительная система должна снабжаться водяным аккумулятором тепла. Он являет собой емкость, которая устанавливается в верхней части котла и накапливает энергию тепла в процессе топки. Когда данный процесс прекратится, жидкость будет циркулировать в системе и подогревать воздух.

Дополнительно можно установить бак из нержавеющей стали, в котором будет находиться горячая вода. Он монтируется над аккумулятором тепла. Данный элемент отопительной системы является необязательным.

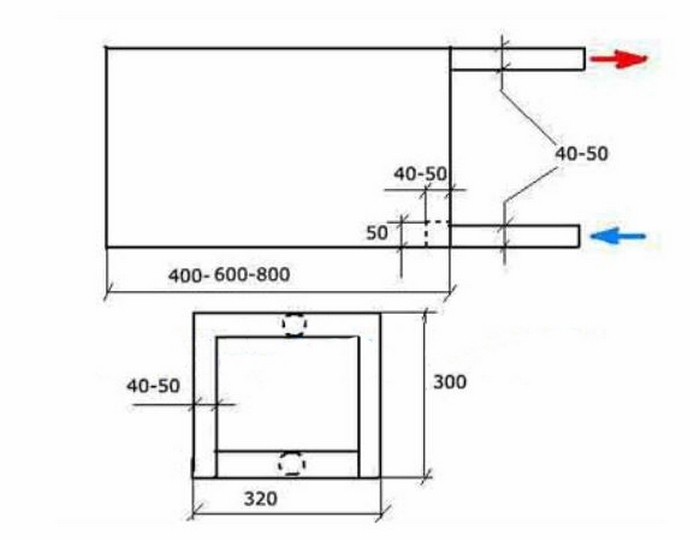

Первым делом понадобится составить точный чертеж отопительного котла. Чтобы рационально использовать жилую площадь, рекомендуется заказать разработку индивидуального проекта подобной конструкции у специалистов.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Сборка котла из бочки

Чтобы упростить работу, в качестве корпуса котла можно использовать обыкновенную железную бочку на 200 л. Конструкция выполняется по принципу “труба в трубе”. Регистр отопления размещается в виде промежутка между двумя трубами, в одной из которых располагается тепловой носитель.

Рабочая жидкость будет подогреваться за счет сгорания топлива в камере, которая изготовлена из трубы.

Сварить отопление подобного типа можно следующим образом:

Для бочки из железа нужно подобрать соответствующий по длине отрезок стальной трубы меньшего диаметра так, чтобы ширина пространства между элементами составила приблизительно 10-12 см.
Во внутренней трубке надо будет разместить дно топочной камеры с зольником и колосниковой решеткой. Дно сваривается из пластин стали с толстыми стенками. Низ топки может изготавливаться и из огнеупорных кирпичей.
С торцов к двум трубам нужно приварить стальные боковины в форме кругов.
С внешней стороны конструкции следует приварить ножки.
С передней торцевой части внутренней трубки при помощи болгарки нужно вырезать отверстия для дверей топки и зольника.
В задней торцевой части внутренней трубки надо будет вырезать отверстие и приварить фланец, чтобы в дальнейшем можно было присоединить трубу дымохода.
В передней нижней части конструкции нужно прорезать отверстие, после чего приварить входной патрубок регистра отопления. После этого в задней нижней части монтируется выходной патрубок. Далее нужно проверить качество сварных швов.
Внешний корпус бочки рекомендуется обшить материалом для теплоизоляции, чтобы уменьшить тепловые потери в регистре отопления.
Устройство нужно установить на место, подключить к трубе дымохода и к трубопроводам.
Далее выполняется топка котла.

Если точно следовать рекомендациям по сооружению подобного оборудования для отопления, можно получить недорогое и качественное изделие. Подобный котел для отопления сможет обеспечить комфортный режим в частном доме, при этом перепады температур будут минимальными.

голоса

Рейтинг статьи

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

газовые;
электрические;
твердотопливные;
жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Сборка

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Как правильно собрать котел своими руками

Конструкция котлов для отопления отличается высокой металлоемкостью. Подобное устройство в итоге будет иметь большой вес. Поэтому сборку рекомендуется выполнять на месте монтажа оборудования для отопления.

Под котлом нужно обязательно изготовить основание из термостойкого кирпича.

После этого на него надо будет уложить днище зольного бункера. По периметру данного элемента следует установить вертикально стенки конструкции. После этого стенки соединяются сваркой.

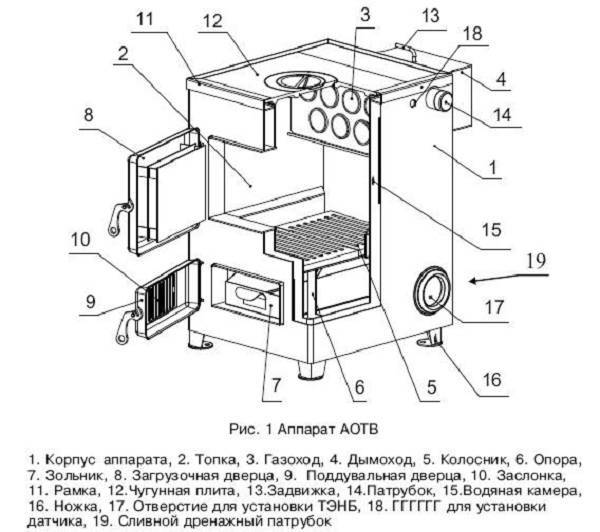

Схема самодельного котла изображена на рис. 1.

Внутри изготовленного корпуса на приваренные направляющие надо будет уложить колосники. После этого монтируются тепловые обменники. С внешней стороны к бункеру в вертикальном положении надо приварить ребра жесткости, которые изготавливаются из стального профиля прямоугольной формы. На данном этапе останется лишь смонтировать внешние стенки и верхнюю плиту.

Между стенками необходимо будет засыпать подготовленный просеянный песок, который будет выполнять двойную функцию:

дополнительно аккумулировать тепло;
защищать стенки камеры сгорания от возможного перегрева и ускоренного прогорания.

Для засыпки рекомендуется использовать промытый песок, который не содержит пыли и других посторонних элементов. Предварительно песок надо будет прокалить на огне, чтобы исключить всю органику. Если пропустить данный этап, то во время топки котла отопления может появляться не самый приятный запах.

На верхнюю плиту понадобится смонтировать подготовленные емкости из нержавеющей стали, после чего подключить их к соответствующим контурам. После этого останется лишь установить дверцы на свои места.

Котлы на электричестве

Самодельные котлы отопления для частного дома, питающиеся от электричества, не редкость. Простейший вариант — ТЭНы, которые монтируют сразу в отопительную систему, без котлов. Но более распространенными являются агрегаты, изготовленные из широкой трубы. При этом она должна быть съёмной для того, чтобы можно было подобраться к ТЭНу в случае необходимости.

Заслуживают внимания электродные агрегаты, в которых электрический ток пропускается через жидкость, содержащую соль. В результате хаотического движения ионов идёт выработка тепловой энергии. Но изготовить такой котёл сложнее, чем обычный ТЭНовый. Требуются знания электротехники и соблюдение мер по электробезопасности.

Бывают случаи, когда из-за неправильной сборки или монтажа такого агрегата возникал электродуговой пробой теплоносителя или накапливался легко воспламеняющийся электролизный газ в контуре системы.

Пиролизные котлы отопления

Для того чтобы сэкономить на материалах и энергии, потраченной на работу котла, следует использовать именно такой тип агрегатов. Принцип работы котла заключается в смеси воздуха и пиролизного газа, которая воспламеняется и дает больше тепла. Стоимость материалов для изготовления пиролизного котла на порядок выше, чем у дровяного, но через пару отопительных сезонов устройство окупается.

Конструкция пиролизного водяного агрегата будет состоять из нескольких секторов: регуляторы подачи электроэнергии, отверстие, дымовые каналы, вентилятор, камера сгорания и трубы. При его изготовлении необходимо придерживаться точного чертежа в связи со сложностью в сборке конструкции. Высокая отопительная способность и коэффициент полезного действия позволяют снизить расход энергии и установить мощность на 25-30 кВт, в отличие от других котлов (40-50 кВт).

Рис. 3 Схема сборки

Для его сборки нам понадобится электродрель, термодатчик, отрезной круг на 230 миллиметров, болгарка, электроды и сварочный аппарат, а также стальные полосы толщиной 2 мм и вентилятор.

Вырезать отверстие для топлива немного выше, чем резервуар для горения.
Установить ограничитель, который контролирует подачу воздуха.
Вырезать в котле специальное отверстие для ограничителя.
Приварить ограничитель из трубы толщиной 65-70 мм.
Сделать прямоугольное отверстие для загрузки и надежно закрыть его стальной накладкой.
Вырезать отверстие для удаления золы.
Желательно сделать отводную трубу с изгибом ради повышения количества вырабатываемого тепла.
Установить снаружи конструкции вентиль для регулировки количества теплоносителя.
Провести герметическую проверку и смонтировать.

Рис. 4 Принцип работы

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной (за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме насоса).
Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Поэтапное изготовление твердотопливного котла своими руками

Конечно, сделать промышленный водяной котел своими руками со 100% КПД не получится, но и простое оборудование самостоятельного производства будет отвечать требованиям теплосистемы, если соблюсти все правила и тонкости сборки, монтажа.

Инструменты и материалы

Для работы мастеру пригодится следующий набор:

сварочный аппарат;
болгарка с отрезным, шлифовальным диском;
электродрель и сверла по металлу;
газовый ключ (№ 1-2);
молоток;
накидные или рожковые ключи, отвертки;
пассатижи;
угольник на 90 градусов;
листы стали толщиной от 5 мм для котла и от 7 мм для колосников;
стальные уголки 50х50 для каркаса котла;
листы стали для накопительного бака (лучше брать нержавейку);
толстостенная стальная труба или набор труб диаметром 32-50 мм для теплообменника.

Особенности изготовления корпуса и теплообменника

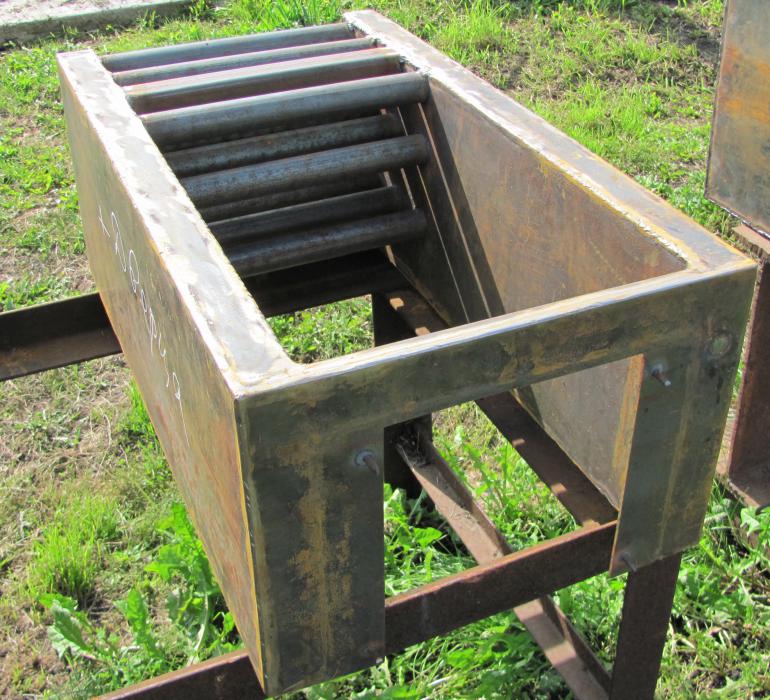

Корпус стального агрегата будет выполнять роль топочной камеры, поэтому для уменьшения риска деформации стенок при нагревании, конструкции нужно делать двухслойными. Между листами засыпается чистый сухой песок, который будет поддерживать стабильность формы и нивелировать возможные риски деформации.

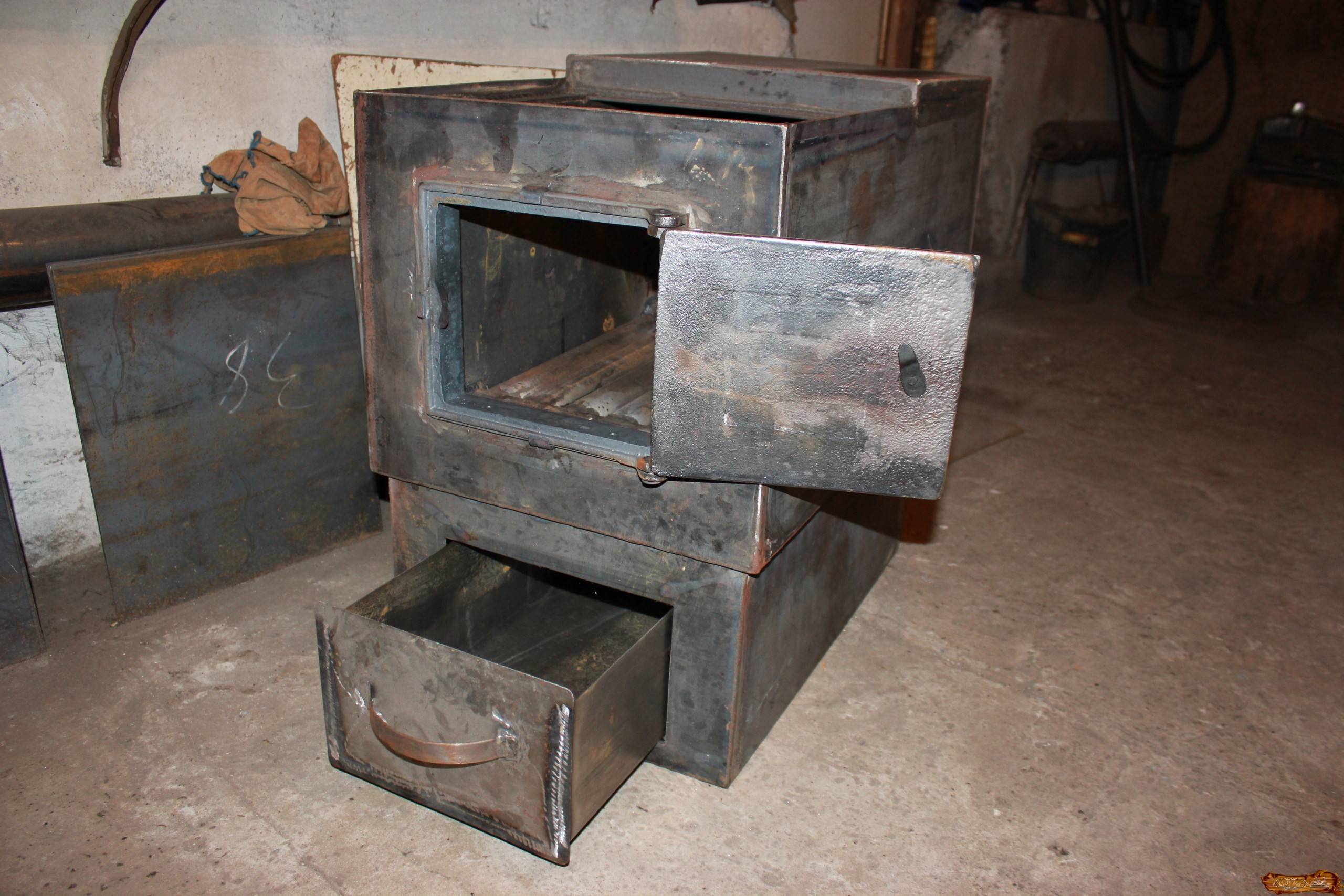

Оболочки корпуса изнутри и снаружи должны быть каркасными, чтобы повысить жесткость изделия, а для увеличения прочности стенок камеры сгорания, их снаружи обшивают стальным уголком или профильной трубой, выставляя элементы как ребра жесткости. Переднюю стенку нужно оснастить двумя проемами – один для зольника, второй для дверцы закладочного бункера.

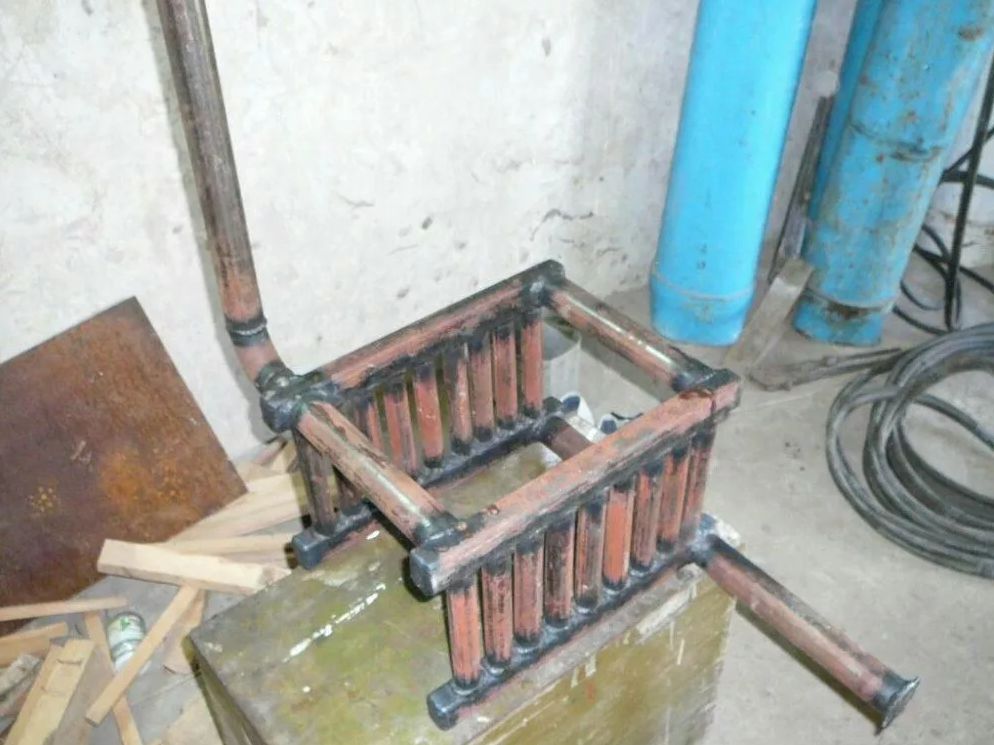

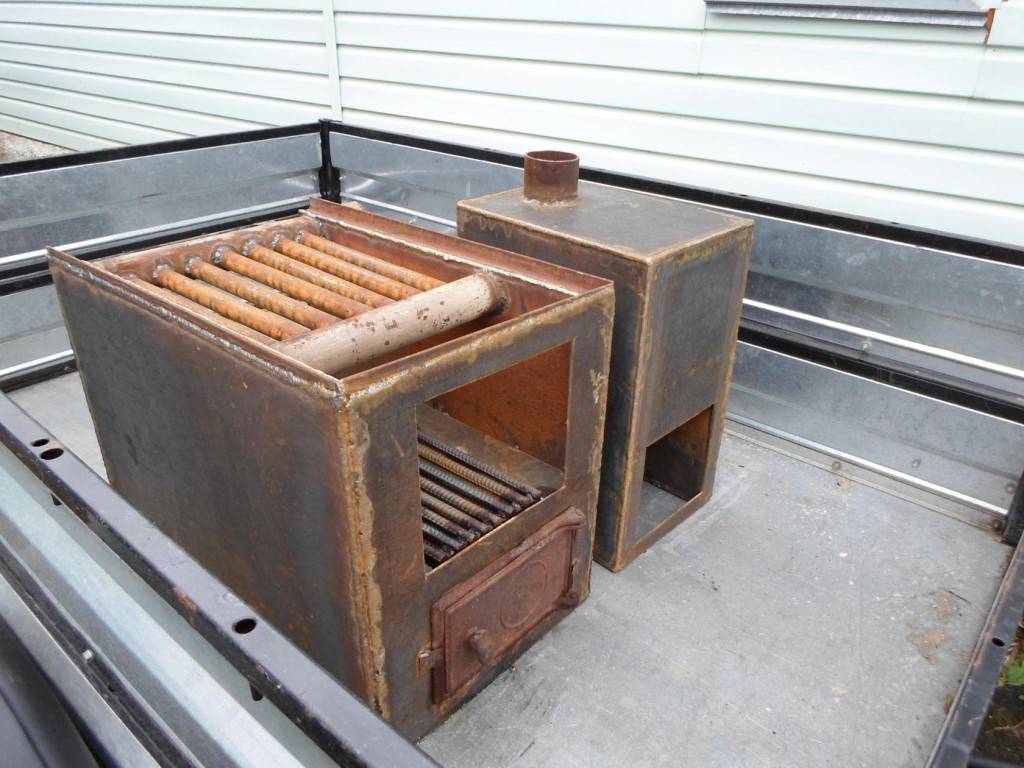

Как только все заготовки для корпуса сделаны, можно изготавливать теплообменник. Для него потребуются нарезанные водопроводные трубы, соединять сваркой так, чтобы получился герметичный контур. Главное требование, изготовить контур так, чтобы проточный отрезок змеевика был максимально возможной длины – это увеличит площадь нагрева трубы, а значит, повысит КПД агрегата.

Сборка котла отопления

Как только все конструктивные элементы готовы, можно собирать оборудование. Делать это лучше в точке установки, чтобы потом не перетаскивать тяжелый агрегат. Зона монтажа должна быть укреплена бетонной подложкой, к которой котел прикрепляется сваркой к анкерам.

Сначала собирается каркас, потом схема дополняется комплектующими, листами обшивки. Сварные швы нужно тщательно обработать – зачистить от шлака, отшлифовать. После выполнения работ осмотреть конструкцию на герметичность. Потом в корпус устанавливаются колосники, теплообменник.

Накопительный бак из нержавеющей стали можно сделать самому, но вот врезка в контур для новичка может быть сложной, поэтому работы лучше предоставить специалистам. Следует помнить, что в самотечных системах отопления накопительный бак устанавливается в верхнюю точку системы.

Зная, как сделать котел с водяным контуром, не составит сложности изготовить оборудование своими руками. Финишная обработка агрегата заключается в покраске специальным составом для защиты от коррозии. Для этого подойдет жаропрочная смесь типа специальной краски для печей и каминов. Корпус предварительно зачищается, обезжиривается, грунтуется и затем покрывается 2-3 слоями краски с просушкой каждого слоя по отдельности.

После сборки и установки твердотопливный котел требует опрессовки водой под давлением. Процедура выполняется для обнаружения и устранения дефектов всей системы отопления и ее основных, вспомогательных узлов. Также нельзя забывать о пусконаладочных работах, монтаже регулятора тяги, который гарантирует нормальную работу котла при любой погоде.

Если под рукой нет листовой стали, можно соорудить агрегат из старого газового баллона, а как изготовить котел из трубы своими руками подскажет видео от профессионалов.

Варианты и схемы конструкций котлов отопления

Самодельный котёл для водяного отопления принято разделять по видам используемого топлива на следующие основные типы:

Дровяные котлы

Дровяной котел отопления своими руками

Котлы указанных типов наиболее востребованы при самостоятельном изготовлении в силу простоты их конструкции, доступности необходимых для изготовления такого котла материалов и инструмента и возможности свободного приобретения потребного количества дров.

Достоинства: простота и универсальность.
Недостатки – достаточно низкий КПД. Следующая схема, в этом плане, гораздо предпочтительнее.

Простейший вариант подобного котла: толстостенная труба большого диаметра, в которую вставлена труба меньшего диаметра, которая является топкой. Пространство между трубами заполняется теплоносителем.

Котлы, работающие на дровах, являются универсальными. Их можно топить не только дровами, но и, практически, любым твёрдым топливом. (торфяные брикеты, уголь).

Котлы пиролизные

В диапазонах температур от 200 до 800 градусов дерево, процесс горения которого проходит при нехватке кислорода, разлагается на кокс древесный и газ пиролизный.

Стоит добавить к последнему достаточное количество атмосферного воздуха, как он воспламеняется с выделением тепла в больших количествах. Это увеличивает КПД котлов такой конструкции до 92%.

Одной закладки топлива (дров) пиролизному котлу может хватить на 12 часов, в то время, как у котлов традиционных этот показатель не превышает 4 часов.

Наличия твёрдых остатков практически нет. Горение газов легко поддаётся регулировке в автоматическом режиме.

Минус, который имеют котлы для водяного отопления дома указанной конструкции – жёсткие требования к влажности топлива, не более 30%. Иначе, в смеси с водяными парами, пиролизный газ будет плохо гореть.

Материалы для изготовления котла указанной конструкции обойдутся существенно дороже. Чем по первому варианту. Но весь перерасход полностью окупится за 2 – 3 отопительных сезона.

Котлы на отработанном масле

Котёл разжигается, выводится на рабочий режим и на специальный раскалённый поддон начинает капать масло, которое испаряется практически мгновенно.

Получившиеся газы, сгорая, нагревают теплоноситель. Вместо масла можно использовать солярку.

Котёл электрический

Простейшая конструкция – ТЭН внутри трубы, стоящей вертикально, к которой снизу подводится обратка, а сверху подача. И естественная циркуляция воды.

Минусы: котлы номинальной мощностью более 7 кВт подключать к сетям 220 В запрещено. А 380 Вольт есть не везде.

Второй вариант электрического котла – котёл индукционный. Это простейший вариант самодельного котла подобной конструкции: пластиковая толстостенная труба, на которую навито не менее сотни витков провода эмалированного, подсоединённого к переносному сварочному аппарату, имеющему на выходе ток в 15А.

В трубу засыпаются элементы, нагреваемые вихревыми токами (обрезки проволоки стальной, рубленый пруток и т.п). Подключаем снизу обратку, сверху подачу, подаём воду и можно включать питание.

Пиролизные агрегаты

Пиролизные агрегаты имеют преимущество перед традиционными: максимальный КПД.

Они имеют дополнительную камеру. Туда поступают газы после сгорания топлива. Там они догорают, выделяют тепловую энергию, она так же идёт на обогрев помещения.

Оптимальной будет конструкция, где камеры располагают одна над другой, одинаковой формы, но разные по высоте. Размер камеры догорания газов должен быть не менее 30–40 процентов от объёма основной камеры.

Пиролизным котлам требуется принудительное поступление воздуха. При мощности до 15 кВт на нижней дверце монтируют вентилятор. Выполнять загрузку топлива в процессе работы агрегата нельзя.

Самодельный котёл для водяного отопления

В основу всех отопительных котлов, изготовленных самостоятельно, положен общий принцип: топливо, сгорая в нём, нагревает при этом теплообменник. Тот – теплоноситель, в качестве которого подавляющее большинство домашних умельцев выбирает воду.

Схема работы такого котла и его внешний вид прямо зависят от двух основных факторов: какие материалы доступны и какое именно топливо в вашем районе наиболее дёшево стоит.

Эффективность работы самодельного котла зависит от:

Конструкции вашего теплообменника – чем больше имеющаяся площадь прямого теплового контакта ёмкости с теплоносителем и топки, тем большее количество тепла получает теплоноситель в единицу времени.
Полноты сгорания используемого топлива – если вместе с образующимися продуктами сгорания в трубу улетает пиролизный газ, дожигая который можно существенно повысить КПД, а приток кислорода к месту горения недостаточный – конструкцию необходимо доработать.

Отсюда прямо вытекает, что необходимо добиваться минимальной температуры продуктов сгорания. Чем она ниже, тем КПД котла выше.

Второе достоинство низкой температуры поступающих в дымоход продуктов сгорания – залог безопасной и долговечной эксплуатации вашего котла.

Для ориентира: лучшие модели котлов, работающих на твёрдом топливе, умеют указанный показатель в диапазоне от 120 до 150 градусов.

Установка самодельного котла в кирпичную печь

Алгоритм монтажа печи с котлом водяного отопления следующий:

Определяем место установки котла. Затем делаем разметку и заливаем фундамент.

Готовим кладочный раствор для кирпича. Для него вам потребуется песок и глина в пропорции 2:1 (ориентировочно, может меняться в зависимости от жирности глины). Глину на ночь замачиваем, утром используя миксер (насадку на дрель) мешаем песчано-глиняный раствор.

Укладываем на готовый фундамент лист рубероида или иной гидроизоляции. По своим размерам он должен минимум на 10 см превышать размеры котла. Заливаем его сверху цементной стяжкой, которую ровняем по уровню.

Используя обычный рядовой красный кирпич (не силикатный) выкладываем внешний контур будущей печи. Внутрь можно укладывать и бой.

Выводим стенки до уровня дверцы поддувала, кладём металлический лист с уклоном наружу, чтобы удобнее было убирать золу.

Крепим дверцу, выкладываем контур поддувала. Устанавливаем котёл (по уровню), топочную дверцу. Выкладываем дымоход.

Как выбрать лучшие батареи для отопления дома и квартиры? Существуют достаточно простые методы расчёта параметров.

Работают теплогенераторы для воздушного отопления по следующему принципу: воздух, нагоняемый в систему через вентиляторы, постепенно прогревается в теплообменнике

Твердотопливная система обогрева дома всегда отличалась сравнительной простотой и доступностью конструкции устройств, а также общей схемы действия в плане отопления.

Одними из популярных устройств «альтернативного» получения энергии являются солнечные батареи для отопления дома. Они абсолютно безвредны для окружающей среды и безопасны для человека.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

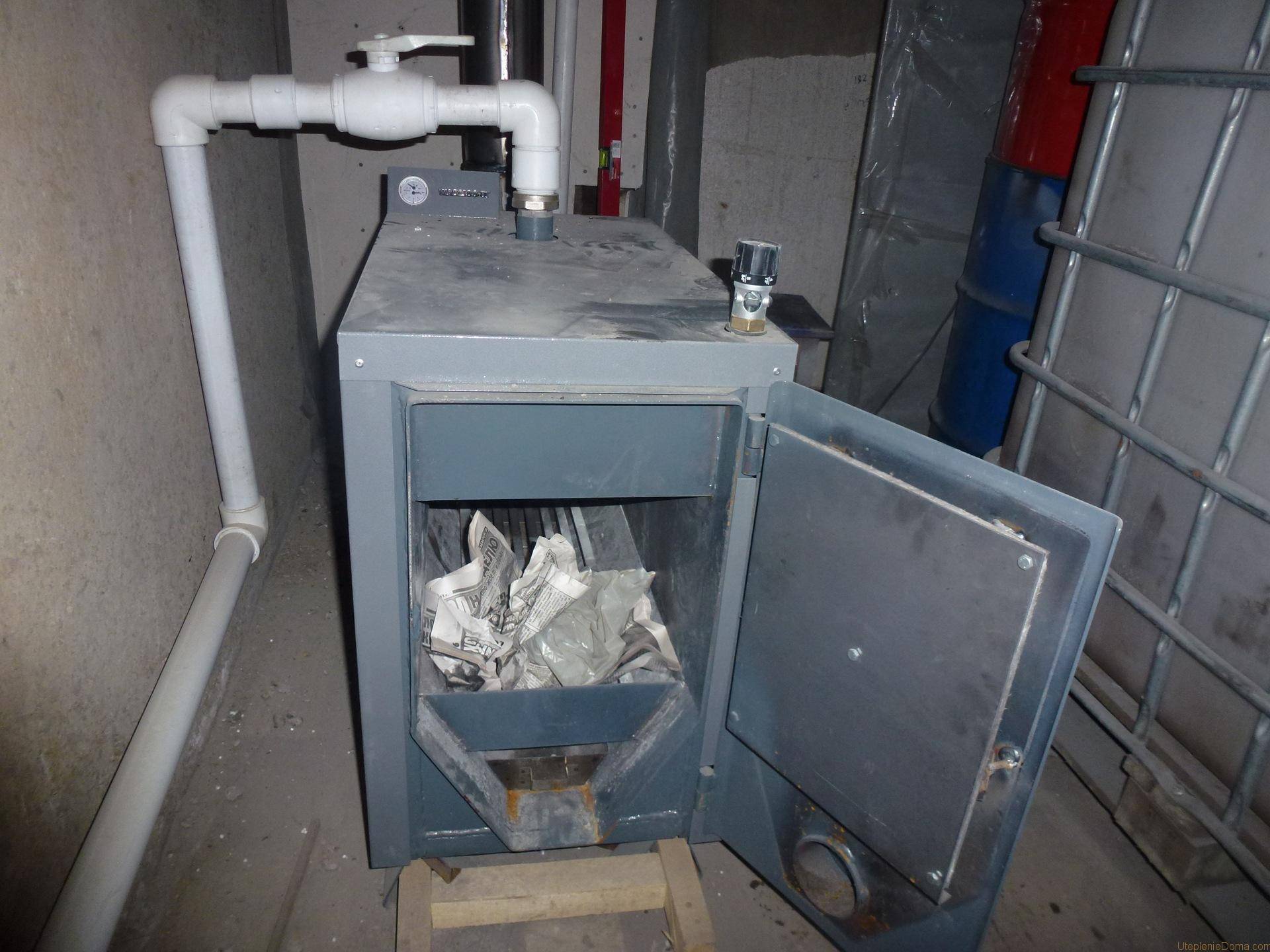

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Конструкция и проект

Чертежи и проекты котлов есть в интернете. Вариантов конструкции множество, но все построены на одном принципе – сгорании дров (угля или пеллетов) в топке и нагреве воды в теплообменнике или емкости над топкой с последующей циркуляцией по контуру отопления.

Нагрев воды в такой конструкции производится от всех элементов, включая дымоход, проходящий через бак с водой. Корпус котла тоже нагревается и отдает тепло воде после окончания процесса горения в топке. Горячая вода поднимается, выходит через верхний патрубок и устремляется по трубам системы отопления. Пройдя через контур отопления, она возвращается через нижний патрубок (обратку) в котел охлажденной, и процесс повторяется снова.

Первым делом выполняют корпус котла. Для этого берут толстую трубу (42,2 см) и отрезают кусок длиной в один метр. Для этого придется использовать газовый резак. Края требуется обработать болгаркой.

Примерный проект котла

Затем выполняют прорези для топки и поддувала. Они прямоугольные и располагаются друг над другом (топка над поддувалом) на расстоянии 5 см. Для топки требуется вырез с размерами 20 на 10 см, а для поддувала – 20 на 3 см. От нижнего края трубы до поддувала оставляют 5-7 см. Отрезанные части не выбрасывайте – из них получатся дверцы.
После этого делают отверстия для патрубков – подачи и обратки. Рекомендуется делать отверстия диаметром 25 мм, их располагают на одной линии. При этом подвод обратки осуществляется над топкой на 15 см выше верхнего обреза. Патрубок подачи воды врезают в 5 см от верхнего края трубы (корпуса). Далее к отверстиям приваривают сгоны.
Теперь приступают к созданию внутренних частей котла. Сначала из стального листа требуется вырезать три блина. Два диаметром больше корпуса – 42,5 см и один с диаметром меньшим – 41,2 см. Его необходимо установить потом внутрь. С учетом толщины стенок трубы разница в диаметре в 1 мм обеспечит легкость вхождения в трубу.
После этого в одном большом и малом блинах вырезают в центре отверстие диаметром 10 см. оно требуется для вставки дымохода. Сам дымоход нарезают из приготовленной трубы диаметром 10 см.
Ножки для котла делают из трубки диаметром 2,5 см. Для этого используют четыре отрезка длиной по 5 см. Зольник делается из арматуры, которую сваривают из кусков длиной, подходящей под диаметр корпуса котла.
