Где нужно подключать расширительный бак к котлу

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работать в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую есть возможность смонтировать самим или пригласить специалистов.

На входе в батарею вдобавок монтируется запорная арматура, которая служит для регулировки температуры в помещении, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не пользоваться этой схемой, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети 2-й или 1-й этаж для экономии топлива.

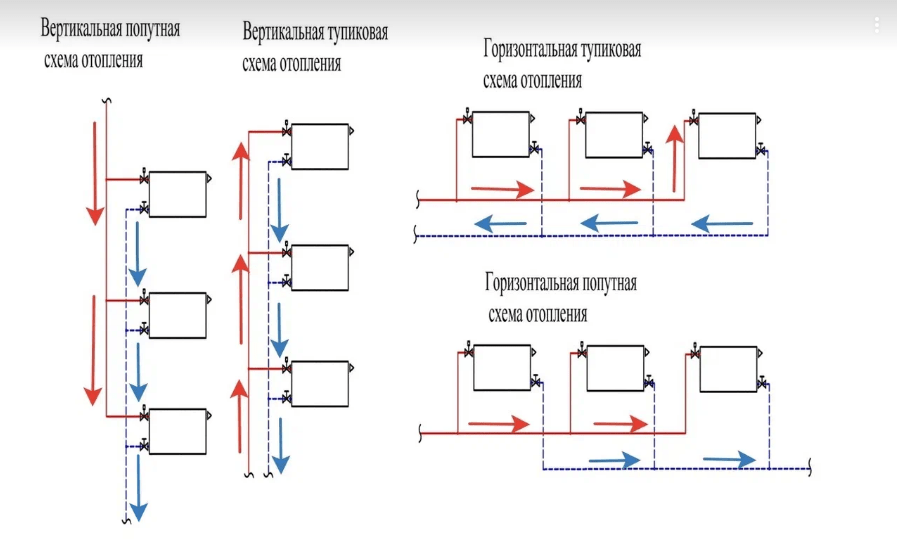

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Попутный вариант позволяет легко контролировать уровень температуры, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы отопления.

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Кроме того, они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

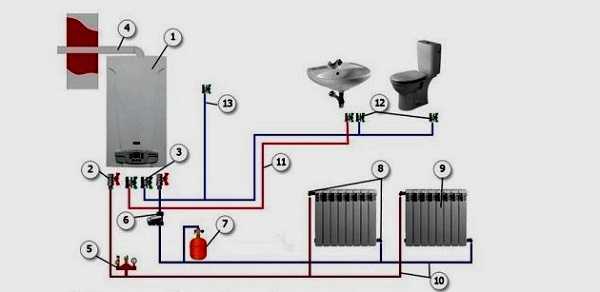

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется самостоятельно, без помощи циркуляционного насоса – под действием высокой температуры он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

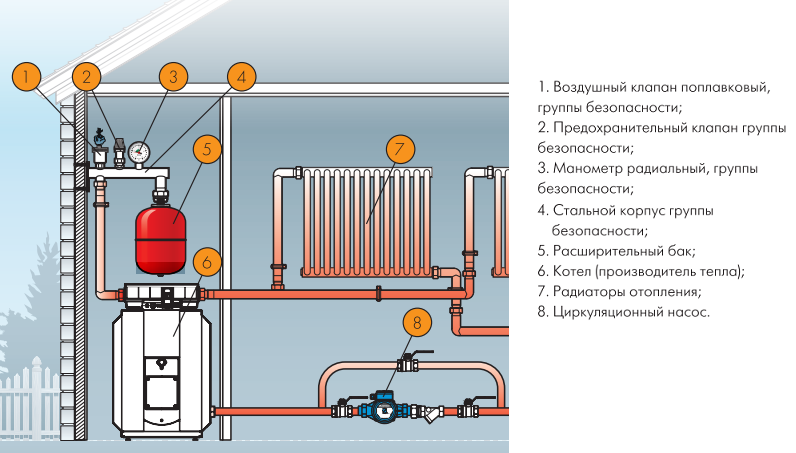

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего применять отопительные системы с принудительной циркуляцией. Кроме того, возможен монтаж байпаса, который поможет определиться с типом циркуляции в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительного движения теплоносителя есть парочка недочетов – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как правильно подобрать и устанавливать расширительный бак

При выборе модели расширительного бака учитывается ряд параметров:

Начальное настроечное и максимальное давление в системе в свою очередь рассчитываются по формулам:

Pmin =Ратм+Рст.max-0,1(H+h2+1),Pmaх= Ратм+Pпк+ Рст.Б- Рст.пк-0,1h2,

где Ратм — атмосферное давление, Рст.max – статическое давление в нижней точке системы, Н – разница в высоте между точкой расположения бака и нижним уровнем системы, h2- разница между центром бака и точкой врезки, Pпк — настроечное давление предохранительного клапана, Рст.Б и Рст.пк – статическое давление на уровне монтажа клапана и установки бака, соответственно. Все показатели давления измеряются в барах, высоты – в м., при расположении бака ниже основной линии h2 ставится в формулу со знаком «-».

Последнее значение определяется опытным (сливом воды с системы) или расчетным путем (сложением объема котла, всех радиаторов и трубопровода или навскидку, от 15 л на 1 кВт тепловой мощности системы).

При использовании антифризов с большим чем у воды коэффициентом расширения объем бака увеличивают на этот процент. Отклонения в меньшую сторону (3-6% от объема циркуляции) допускаются лишь в контролируемых низкотемпературных системах.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Установка расширительного элемента

Котельное оборудование рассчитано на работу при определенном напоре воды. Это значит, что в расширительном бачке для его нормальной работы тоже должно быть определенное давление. Оно поддерживается воздухом или азотом, которым наполнен корпус. Закачка воздуха в емкость происходит на заводе. Во время монтажа необходимо следить, чтобы воздух не был выпущен. В противном случае прибор не сможет функционировать.

Давление отслеживается с помощью манометра. Бегающая стрелка прибора говорит о том, что воздух вышел из расширителя. В целом такая ситуация не является серьезной проблемой, поскольку воздух можно накачать через ниппель. Средние показатели напора воды в баке — 1,5 атм. Тем не менее они могут не подходить для конкретной системы. В этом случае давление нужно регулировать самостоятельно.

Нормальные показатели — на 0,2 атм. меньше, чем в системе. Категорически не допускается превышение давления в расширительной емкости по сравнению с этим показателем в сети. В подобных ситуациях увеличившийся в объеме теплоноситель не сможет зайти в резервуар. К трубопроводу бачок подключается через присоединительный размер.

Важно не только правильно подключить резервуар расширения, но и грамотно выбрать место для его установки. Несмотря на то, что современные модели, могут быть смонтированы в любом месте, специалисты советуют устанавливать этот элемент системы на обратке между котлом и насосом

Для обеспечения ремонтопригодности конструкции на трубе, через которую подключается емкость расширителя, устанавливается шаровой кран. В случае выхода оборудования из строя запорная арматура позволит снять его без откачки теплоносителя из системы. Во время работы системы кран обязательно должен быть открыт. В противном случае в ней резко возрастет давление, и она даст течь в своем самом слабом месте.

Установка в котельной

В открытых системах с естественной циркуляцией теплоносителя устанавливаются бачки других типов. Такой резервуар — это открытая емкость, как правило, сваренная из листовой стали. Устанавливать его необходимо в самой высокой точке инженерной сети.

Принцип действия такого элемента очень прост. По мере увеличения в объеме жидкость вытесняется из труб, поднимаясь по ним вместе с воздухом. Охлаждаясь, теплоноситель возвращается в трубопровод под действием гравитационных сил и естественного давления воздуха.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Материалы

При изготовлении расширительных бачков применяются различные материалы, однако самыми распространенными считаются модели со стальным корпусом.

В настоящее время многие люди в стремлении сэкономить конструируют такие агрегаты самостоятельно. Для этого они зачастую используют листовые материалы, которые впоследствии собирают в единую конструкцию при помощи сварки. Также для изготовления бака расширения можно использовать самые неожиданные предметы, например, пластиковые бочки и канистры или же старые газовые баллоны. Применение подобных материалов значительно удешевляет создание расширительного бака. Несмотря на столь большой выбор подходящего сырья, специалисты все-таки рекомендуют обращаться к нержавейке, если вы планируете собирать бачок своими руками.

Что касается перегородки в таких агрегатах, то здесь большинство производителей используют высококачественную резину, синтетическую резину, сырье из бутилкаучука натурального происхождения или EPDM. Мембранные элементы для подобных агрегатов производят из различных материалов, которые по ходу использования беспроблемно переносят самый разный температурный диапазон.

Если рассматривать конкретные случаи, то:

• для бачков до 2 тысяч литров чаще всего применяются мембраны маркировки EPDM DIN 4807;
• баки, имеющие объем, превышающий вышеуказанную отметку, укомплектовываются мембранными элементами марки BUTYL.

Расположение расширительного бака для отопления

Отопительные системы бывают открытого (самотечного) и закрытого (автономного) вида. Из-за различий в принципе работы в этих системах используются разные расширительные баки. В зависимости от вида отопления, меняется и расположение устройства.

Фото 1. Устройство расширительного бака для систем отопления. Стрелками показаны части конструкции.

При естественной циркуляции воздух скапливается в самой высокой точке системы, туда и устанавливается гидроаккумулятор. Негерметичная емкость позволяет свободно выходить лишней воде и попавшему воздуху.

При принудительной циркуляции для удаления воздуха предусмотрены специальные краны. Используется герметичный бак, чтобы поддерживать в системе постоянное давление. Такое отопление будет правильно функционировать при любом расположении демпфера.

Установка в системе отопления открытого типа

Обратите внимание! Монтаж расширительного бачка в отопительной системе открытого типа происходит в верхней части контура, в самой высокой точке. Часто такие резервуары не имеют верхней крышки.. Вода или другой теплоноситель в таком приборе имеет непосредственный контакт с воздухом, что считается основным недостатком такой системы

Дело в том, что высокая концентрация кислорода часто приводит к разрушению металлических стенок трубы

Вода или другой теплоноситель в таком приборе имеет непосредственный контакт с воздухом, что считается основным недостатком такой системы. Дело в том, что высокая концентрация кислорода часто приводит к разрушению металлических стенок трубы.

Правильно установленная расширительная ёмкость реагирует на изменение уровня воды, эффективно выводит скопившийся воздух, ведь кислород будет стремиться кверху. Циркуляционные насосы в таких отопительных системах устанавливаются редко. Теплоноситель здесь перемещается медленно, самотёком, поэтому трубы должны выставляться под определённым наклоном.

Схема монтажа расширительного бачка в открытую систему отопления, где он находится в самой наивысшей точке

На практике применяют несколько способов установки расширительного бака:

• На подаче в верхней части контура над котлом. В данном случае теплоноситель, находящийся в ёмкости, будет иметь максимальную температуру. Работа системы сопровождается тихими звуками, напоминающими кипение воды;
• Для предотвращения проблем посторонних шумов компенсационную ёмкость устанавливают на обратке.

Комбинированный способ подразумевает установку двух бачков: на подающем и обратном трубопроводе.

https://youtube.com/watch?v=ebB3L0zj8f0%3F

Особенности установки

Установка расширительного бака в системе отопления зависит от типа последней. Как уже было сказано выше, отопление может быть реализовано закрытым и открытым способами.

Ниже рассмотрим, как выполнить своими руками подключение бачка в обоих случаях.

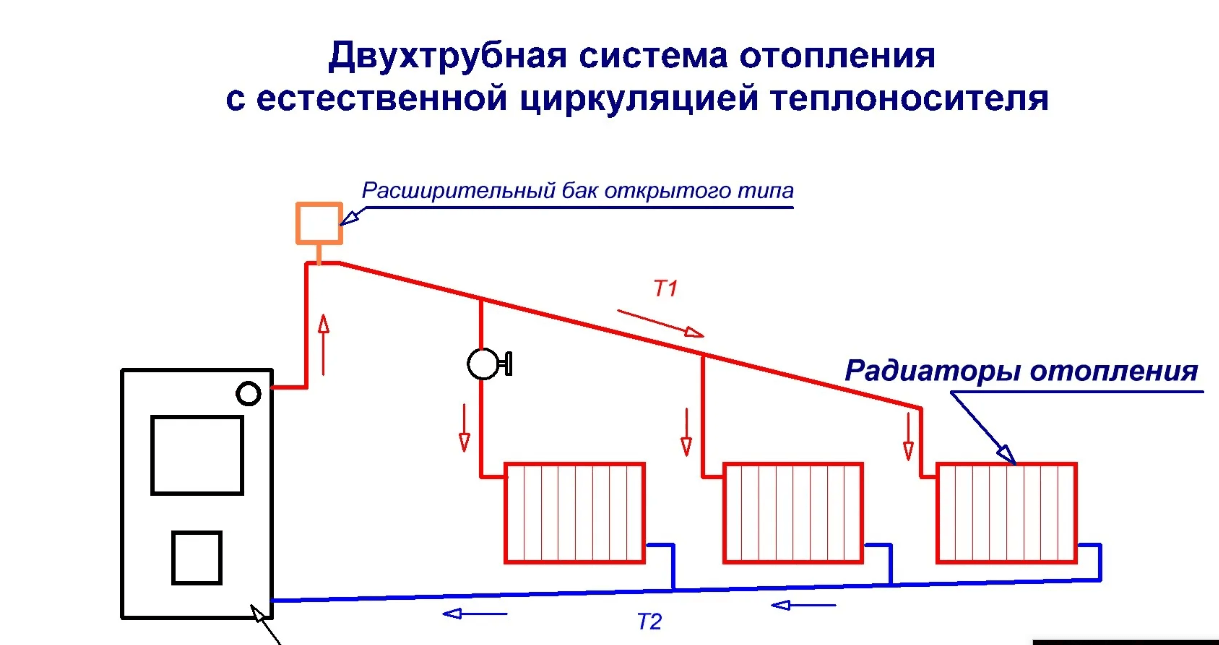

Схема открытой отопительной системы

Открытая система

Открытое отопление, по сути, представляет собой один большой сосуд со специфичными конвекционными потоками внутри.

Монтаж расширительного бака отопления в этом случае, как собственно и всех остальных отопительных приборов, должен обеспечивать:

• Быстрый подъем нагретого котлом теплоносителя в верхнюю точку отопительной конструкции, а также ее естественная циркуляция через отопительные приборы.
• Свободное и беспрепятственное движение воздушных пузырьков вверх.

По этим причинам установка данного устройства осуществляется в верхней точке конструкции. Чаще всего в частных домах эти емкости располагаются на чердаке либо вверху разгонного коллектора (в однотрубной системе).

Надо сказать, что сам бачок для открытой системы так же отличается конструкцией:

• Не требует запорной арматуры;
• Не нуждается в резиновой мембране и даже крышке.

В данном случае расширительный бачок — это простая емкость, в которую, при необходимости можно долить ведро воды взамен испарившейся. Как правило, цена такого устройства равняется паре электродов и стоимости квадратного метра листа стали толщиной в несколько миллиметров.

Схема закрытой отопительной системы

Закрытая система

Если конструкция реализована по закрытой схеме, то монтаж расширительного бака системы отопления имеет ряд особенностей, с которыми ознакомимся ниже:

• Наиболее оптимальным местом для подключения устройства является участок, в том месте, где течение теплоносителя ближе всего к ламинарному и отсутствуют завихрения. Поэтому очевидным решением является его установка перед циркуляционным насосом для отопления. Что касается высоты расположения, то она не имеет значения, так как задача устройства, как уже было сказано выше, заключается в компенсации теплового расширения и гашении гидроударов.
• Большое значение имеет расположение бачка в пространстве. В идеале жидкость должна поступать в емкость сверху, что позволит полностью удалить воздух из отсека с жидкостью.
• Объем устройства должен составлять не менее десятой части от объема всей жидкости в системе. Рассчитать объем воды можно отталкиваясь от мощности котла – на один киловатт берется 15 литров жидкости.

Обратите внимание! Зачастую котлы отопления снабжены расширительными бачками и даже циркуляционными насосами. Поэтому прежде чем отправиться за покупкой устройств, следует убедиться, что они нужны

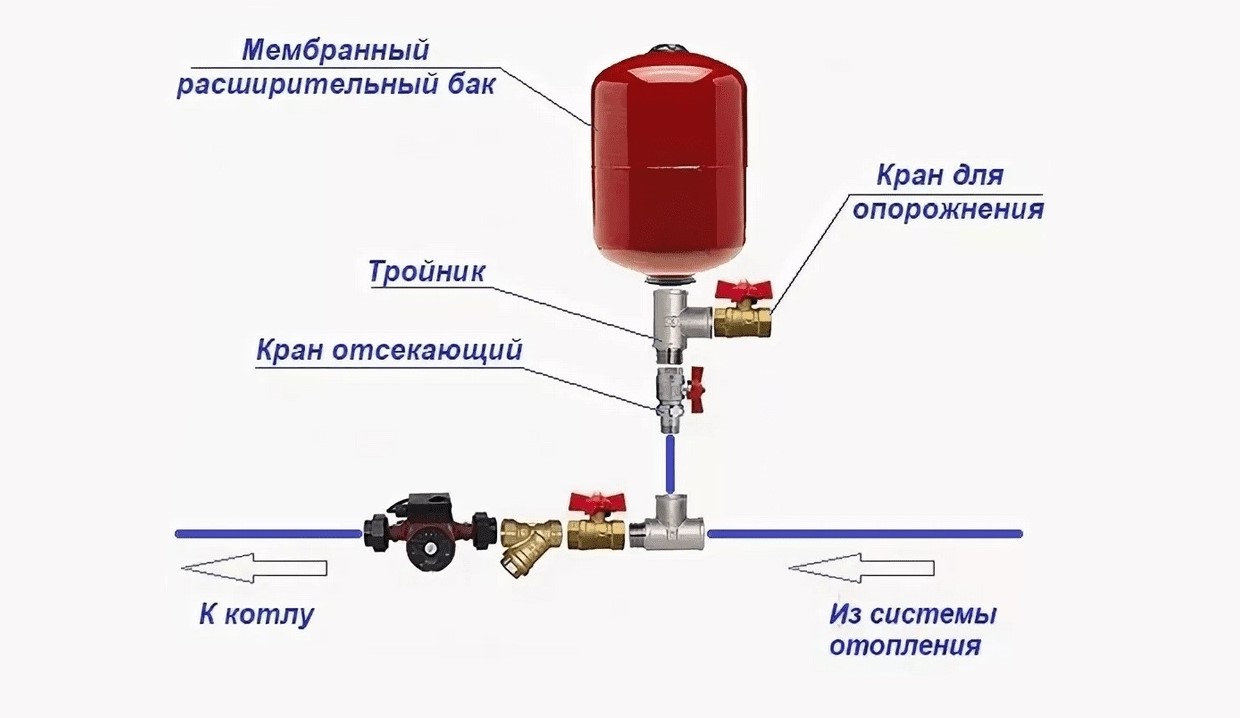

Подключенный к пластиковым трубам расширительный бак

В качестве примера рассмотрим, как выполняется монтаж мембранной емкости.

Итак, инструкция выглядит следующим образом:

• Если подключение осуществляется к действующему отоплению, то в первую очередь надо выключить все оборудование и слить воду с батарей. Чтобы жидкость лучше стекала, следует открыть краны Маевского.
• Если используются пластиковые батареи отопления, то монтаж следует осуществлять через разъемный монтажный элемент, называемый «американкой». Первая его часть прикручивается к бачку, а вторая припаивается к трубе. Затем обе части соединяются.

«Американка» для подключения бака

• Затем нужно разрезать трубу отопления и установить тройник. к которому подключается труба от бака.
• Пока в батареях отсутствует вода, надо демонтировать фильтр грубой очистки и промыть его.
• После установки всех элементов на свои места нужно открыть краны и заполнить радиаторы водой. При этом давление должно подняться до 1,2-1,3 кПа.
• В завершение работы следует стравить воздух и закрыть краны Маевского.

Совет! Перед расширительным баком желательно установить кран. Это позволит выполнять ремонт устройства, не спуская воду с батарей.

После осуществления всех вышеописанных действий можно включить котел.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы  при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

Vn= 10 — 12% x Vs ,

где: Vn — расчетный объем расширительного бака; Vs — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — Ve.

Ve= Vsx n%,

где, Vs — полный объем системы отопления; n% —  коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

ToC405060708090100nv%0,751,171,672,242,863,554,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

na% = nv% x (1 + ea% / 100),

где nv% — коэффициент расширения воды из таблицы выше; ea% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, Vv — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

Vv= Vsx 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — Po.  Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — Pe. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

Pe= Pk— (Pkx 10%), но обязательно Pk — Pe=> 0,5бар.

где: Pk — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

Vn= (Ve+ Vv) x (Pe+ 1)/(Pe— Po)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака (читать далее . . . . )

Уважаемые читатели!

Подписывайтесь на канал и не забывайте ставить лайки, это настраивает Вашу персональную ленту Дзен на показ большего количества статей про строительство частного дома, если эта тема вам интересна.

Выбор мембранного расширителя

Какую разновидность выбрать (открытого или закрытого типа)

Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.

Рассмотрим отличия и определимся с рациональным выбором.

Расширительный бак с мембраной (закрытый)

При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.

Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.

Открытый расширительный бак

Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.

Открытые баки используют редко из-за недостатков:

• массивная конструкция;
• создаются благоприятные условия для процесса коррозии;
• нельзя использовать при высоком давлении.

Как определить необходимый объем расширительного бака

Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.

Способ 1

Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.

Способ 2

Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:

 V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.

Где:

V – количество жидкости в системе;

Bt – коэффициент, учитывающий расширение воды при изменении температуры;

P min – исходное значение давления;

P max – разрешенное давление. Используется при расчете предохранительного клапана;

Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:

Образец расчета:

Количество воды в установке 800 литров;

Bt для воды с температурой 85 градусов составляет 0,034;

Исходное давление – 1,5;

Предельное давление – 5.0;

Величину коэффициента заполнения находим по таблице – 0.58

Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.

Полученный результат умножают на коэффициент резерва равный 1,25.

Полный объем: 67*1,25 = 83,75 л.

Выбираем бак, который по объему близок этому значению.

Допускается пользоваться таблицами. В качестве теплоносителя – вода.

В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта

Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема

Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака

Способ 3

Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.

Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.

Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.

Как определить диаметр трубы, идущей к расширительному баку

Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:
