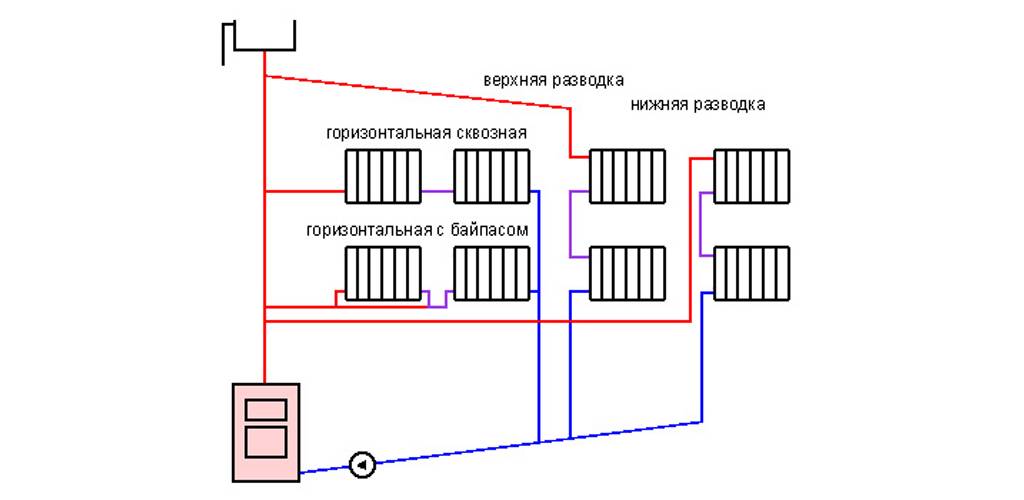

Схема однотрубной системы отопления двухэтажного дома

Выбор отопительного котла

Разновидность и мощность котла зависит от площади дома и климата в регионе

Для одноэтажного частного дома оптимальна система отопления с котлом, который соответствует требуемым характеристикам и параметрам. Мощность агрегата рассчитывается так, чтобы удовлетворить потребности обогрева в жестких условиях местного климата и предусматривается небольшой запас (10 – 20%). В условиях принудительной циркуляции воды легче предусмотреть закипание воды в теплообменнике агрегата.

Параметры, учитываемые при выборе котла:

• длина трубопровода и его диаметр;
• скорость передвижения жидкости.

Нагревательные котлы

В зависимости от используемого топлива они бывают:

• газовыми;
• жидкотопливными;
• электрическими;
• твердотопливными;
• комбинированными.

Каждому виду отопительных агрегатов присущи преимущества и недостатки.

Газовые котлы относятся к востребованным нагревательным приборам. При наличии в непосредственной близости от дома магистрального газопровода, владельцы частных домов отдают предпочтение данному виду топлива для обогрева.

Преимущества газовых агрегатов:

• доступная для потребителей стоимость топлива;
• высокий КПД (около 92%);
• легкость в эксплуатации, поскольку основная часть газовых моделей котлов автоматизирована. Это означает, что жильцы могут собственноручно выставлять нужный температурный режим и дальше не наблюдать за рабочим процессом и даже управлять агрегатом на расстоянии;
• благодаря наличию автоматического управления газовые приборы весьма экономичны;
• котлы имеют широкий выбор конструкционных решений – одноконтурные модели предназначены для обогрева дома, а двухконтурные приборы обеспечат не только теплоснабжение, но и горячее водоснабжение;
• в продаже вниманию потребителей предлагаются напольные и настенные агрегаты, что позволяет их устанавливать в наиболее удобном месте.

Недостатки газовых котлов:

• необходимость подвода газовой трубы к домовладению;
• получение в соответствующих инстанциях разрешительной документации на эксплуатацию газового оборудования.

• высокий КПД;
• несложное управление – многие модели снабжены автоматизированным управлением;
• путем смены горелки котел можно перестроить на использование природного газа.

• высокая стоимость жидкого топлива по сравнению с другими видами;
• дороговизна котла и горелки;
• в процессе работы агрегат шумит;
• необходимость обеспечивать постоянное наличие жидкого топлива в специальной емкости, находящейся в месте, приспособленном для этого;
• загрязнение котла в результате сжигания солярки (прочитайте: «Отопительные котлы на солярке — характеристика «);
• топливо отечественного производства часто приходится подвергать очистке от примеси смол, воды, песка и прочих нежелательных компонентов;
• наличие в солярке серы приводит к ускорению коррозийных процессов в котле, дымоходе и в целом во всем оборудовании.

Электрические котлы позволяют сделать комбинированные системы отопления частного дома с использованием электроэнергии. Если в населенном пункте отсутствует газоснабжение, и финансовое положение позволяет оплачивать немаленькие счета за электричество, то можно отдать предпочтение такому типу теплогенераторов.

Наиболее популярны два вида электрических котлов:

• устройства с прямым нагревом (укомплектованы ТЭНами);
• электродные приборы (в жидкий теплоноситель подается электрический разряд, который его нагревает).

• отсутствие необходимости обустройства дымохода;
• экологичность и безопасность;
• бесшумная работа;
• доступная стоимость;
• компактность;
• наличие автоматизированного управления;
• благодаря широкому выбору моделей потребители могут подобрать прибор в соответствии с интерьером дома.

Недостатки:

• большое потребление электрической мощности;
• для мощных котлов нужно получить разрешение в соответствующих инстанциях;
• ежемесячная оплата довольно приличной суммы, если агрегат используется в качестве основного источника тепла.

Комбинированные системы отопления, детальное видео:

Твердотопливные котлы работают на разных видах топлива. Схема комбинированной системы отопления обычно предусматривает их установку в тех населенных пунктах, где не проведен газ и наблюдаются постоянные скачки напряжения в электросетях.

Преимущества твердотопливных агрегатов:

• доступная цена;
• возможность использовать разное твердое топливо – уголь, дрова, пеллеты, отходы древесины и т.д.;
• экономичность;
• невысокая стоимость топлива;
• наличие моделей с встроенным автоматизированным управлением, что значительно упрощает процесс эксплуатации.

• вредные для здоровья угарные газы, попадающие в атмосферу;
• ручная загрузка топлива в топку;
• необходимость чистить дымоход и топку от сажи несколько раз в месяц;
• требуется регулярное пополнение запасов топлива;
• отсутствие возможности регулировать температуру в неавтоматизированном котле.

Комбинированные котлы являются универсальным вариантом теплоснабжения, поскольку в них имеется две грелки и более, позволяющих использовать разные виды топлива. Схемы комбинированного отопления могут быть самыми разными.

Основные их подгруппы:

Выбор отопительного комбинированного котла должен учитывать все моменты, связанные с теплоснабжением дома.

Типы двухтрубной системы горизонтальной компоновки

Самый распространенный вариант обогрева жилого одноэтажного дома — двухтрубная система теплоснабжения с горизонтальной разводкой.

Для организации такого отопительного контура используются следующие схемы:

• тройниковая или по другому периметральная;
• коллекторная, иначе лучевая.

Согласно тройниковой схеме трубы соединяются тройниками, трубопроводы прокладываются по периметру помещения, последовательно подключаются к приборам. Теплоноситель в периметральной системе перетекает от одной батареи в другую, несколько остывая по пути.

По движению нагретого и остывшего теплоносителя тройниковые варианты подразделяются на попутные и встречные. В тупиковой схеме горячая и охлажденная вода перемещается в разных направлениях. В попутной нагретый и отработанный теплоноситель течет в одну сторону.

В коллекторной схеме от центрального органа системы, коллектора, трубы проводятся к каждому из радиаторов, за счет чего теплоноситель поступает во все приборы одновременно.

Принцип устройства напоминает солнечные лучи, исходящие от расположенного обычно в центре распределителя теплового потока. В лучевых разновидностях разводки теплоноситель движется только в разные стороны.

Однотрубная система отопления

Основное отличие однотрубной системы отопления – совмещение двух магистралей: подающей и обратной. Это дает возможность использовать меньшее число труб и сопровождающего оборудования.

В одноэтажном доме может применяться горизонтальный или вертикальный вариант однотрубной отопительной системы. Оба подходят преимущественно для малогабаритных жилищ.

Горизонтальная система работает таким образом: теплоноситель поступает в основную магистраль и, распределяясь по горизонтальным подающим стоякам, равномерно перемещается ко всем радиаторам.

Вертикальная однотрубная система характеризуется тем, что в ней теплоноситель двигается по подающим стоякам сверху вниз: сначала из котла он попадает в магистральный трубопровод, расположенный на чердаке или мансарде, а от него – к батареям первого этажа.

Однотрубная система отопления

В обоих вариантах после охлаждения теплоноситель возвращается назад в нагревательный котел – он поступает туда по совмещенному обратному трубопроводу через насосную установку.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Трубы

На первый взгляд может казаться не важным, какие используются трубы для отопления. Но рассмотрев плюсы и минусы каждого материала, становится ясно, почему это серьёзный вопрос. Один из самых популярных видов труб – это металлопластиковые. Их диаметр бывает от 16 до 63 мм.

металлопластиковые трубыСреди преимуществ этого материала есть:

• теплопроводность низкая,
• легко ремонтируется,
• не нужно профессионального инструмента для монтажа.

К недостаткам можно отнести следующее:

• в соединениях может произойти утечка,
• остаются вмятины при ударе.

Ещё один вариант, который часто используется – полипропилен.

полипропиленовые трубы и фитингиОн имеет такие сильные стороны:

• большой диаметр – до 125 мм,
• устойчивость к механическому давлению,
• при замерзании системы, трубы не приходят в негодность,
• после спайки не может быть утечки жидкости.

Однако есть и слабые стороны:

• необходимость дорогого оборудования, чтобы сделать монтаж,
• удлиняются при сильном нагреве теплоносителя,
• при повреждении сложно ремонтируются.

Выбирая трубы, лучше учесть погодные условия, вид отопления и финансовые возможности.

Батареи отопления

Один из главных элементов в отопительной системе. От неправильного подбора батареи, может зависеть эффективность всего отопления. В наше время существует огромный выбор радиаторов. Если классифицировать их по материалу, из которого они выполнены, то можно выделить следующие виды: стальные, чугунные, биметаллические и алюминиевые. Чтобы не разбирать все возможные варианты, достаточно понять основные принципы для выбора батареи.

1. Тип системы. От того автономное или центральное отопление, зависят и необходимые критерии радиатора. Для централизованной системы лучше брать батареи, которые выдержат скачки давления и воду разной кислотности. Для автономного отопления можно использовать радиаторы разного давления.
2. Теплоотдача. По этому показателю на первом месте алюминий, затем сталь, а потом чугун. Но также стоит учесть, что например, тот же чугун дольше остывает.
3. Срок службы. В данном параметре на первом месте стоят чугунные радиаторы, затем биметаллические, стальные и чугунные.
4. Остальные критерии. Сюда входят более видимые параметры – дизайн, цена, производитель и так далее.

Учитывая все эти факторы, можно выбрать оптимальный для себя вариант.

Теплоноситель

Без этой составляющей отопительная система не будет работать. Самые распространённые теплоносители – это вода и антифриз.

1. Вода. Всё-таки чаще используют именно её. Так как воду для отопления покупать не нужно, то это очень экономный вариант, и тепло она передаёт отлично. Кроме того, вода не приносит экологического вреда.
2. Антифриз. Есть специально изготовленный для отопительной системы. Хотя за него нужно платить деньги, но главное его преимущество, что он не замерзает при низкой температуре.

Делая выбор между водой и антифризом, хорошо взвесить финансовые возможности, сбои отопительной системы, погодные условия и так далее. Перечисленная выше информация, поможет правильно выбрать разные элементы системы отопления

Перед выбором важно внимательно перечитать все преимущества и недостатки

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
