Двухтрубная система отопления частного дома: схема

Как выглядит оптимальная система отопления для частного дома

Предусмотреть все технические нюансы и технологические параметры автономного отопления необходимо на стадии проекта

Отдавая предпочтение той или иной схеме важно, что бы будущее отопление отвечало соответствующим параметрам и бытовым потребностям

Не бывает хорошей или плохой разводки. В каждом отдельном случае эффективность отопления зависит от правильности подключения и грамотно составленного проекта. На практике нередко владельцы жилых домов сталкиваются с ситуацией, когда в результате разработки проекта и последующего монтажа трубопровода возникает тупиковая система отопления. В них теплоноситель, поступающий в радиатор, вынужден сталкиваться с остывшим, встречным потоком, отработанного теплоносителя. Такой вид подключения используется для двухтрубных систем с горизонталь расположением трубопровода. Сказать, что такое отопление не выгодно и малоэффективно, нельзя. Большей популярностью пользуется двухтрубная горизонтальная схема отопления с нижней разводкой с попутным движением теплоносителя.

Существуют два вида схем движения теплоносителя: попутная и тупиковая. В предлагаемой таблице можно увидеть сравнительные параметры обоих вариантов движения теплоносителя

Критерии оценки	Схема движения теплоносителя
Попутная	Тупиковая
Гидравлика и балансировка: тепловая мощность/типоразмеры отопительных приборов одинаковые	1. Гидравлический расчет снижения давления в любом контуре 2. Система имеет гидравлическую увязку без применения дополнительной запорной арматуры	1. Гидравлический расчет снижения давления в каждом контуре 2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах
тепловая мощность системы/типоразмеры фасонных элементов и отопительных приборов разные	1. Гидравлический расчет снижения давления в каждом контуре 2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах
II. Длина трубопроводов	Большая	Минимальная
III. Монтаж	Труднее Типоразмеры фасонных частей имеют различия, диаметры одинаковых участков разные	Легче Все диаметры, типоразмеры фасонных участков одинаковы
IV. Точки «равного давления»	присутствуют	отсутствуют

Обязательно прочтите: что эффективнее, однотрубная или двухтрубная система отопления?

Монтаж двухтрубной системы отопления горизонтального типа в основном используется для обогрева одноэтажных жилых домов, когда стоит задача присоединить большое количество радиаторов. Подключение батарей предполагает два варианта:

лучевой;
последовательный.

Вариант с лучевым подключением обогревательных приборов называется еще радиальный. Для последовательного подключения используется обычная пара трубопроводов. И первый, и второй тип подключения имеют свои преимущества. В радиальном подключении нет необходимости устанавливать дроссели, контролирующие работу радиаторов близко расположенных к котлу. Температура во всех радиаторах одинакова. Такой тип очень удобен для частных, одноэтажных домов.

Хороша система отопления с последовательным подключением. Существенно экономится расходный материал.

Хорошая работа отопления в частном доме зависит от многих факторов, начиная с грамотного выбора типа и разновидности отопления, заканчивая правильно составленным проектом. Гидравлические расчеты, которые являются неотъемлемой составной частью проекта — работа квалифицированного специалиста. Регулировка двухтрубной системы отопления осуществляется до начала отопительного сезона, когда есть время на устранения технических неполадок и несоответствий.

Плюсы и минусы схемы отопления ленинградка

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Советы по самостоятельному ведению работ

Прежде чем взяться за монтаж двухтрубной системы отопления, необходимо подобрать трубы подходящего диаметра.

Для тупиковой сети небольшого дома, где планируется принудительная циркуляция теплоносителя, это сделать несложно: на магистрали принимается труба диаметром 20 мм, для подводок к радиаторам — 16 мм. В двухэтажном доме площадью до 150 м ² требуемый расход обеспечат трубы диаметром 25 мм, подводки остаются такими же.

При коллекторной схеме подводки выполняются трубами 16 мм, а прокладка магистралей к коллектору выполняется из трубопроводов 25-32 мм в зависимости от площади этажей. В остальных случаях за расчетом рекомендуется обращаться к специалистам по проектированию, они помогут выбрать оптимальную схему и размеры всех ветвей.

Для монтажа отопления дома своими руками следует подобрать трубы из подходящего материала из перечня:

Металлопластиковые трубопроводы. При сборке на компрессионных фитингах не требуется специальных инструментов, только ключи. Более надежные прессовые соединения выполняются клещами.
Сшитый полиэтилен. Данный материал тоже соединяется компрессионными и прессовыми фитингами, а трубы Rehau — методом расширения и натяга фиксирующего кольца.
Полипропилен. Наиболее дешевый вариант, но требующий некоторых навыков сварки стыков и наличия сварочного аппарата.
Гофрированная нержавеющая труба стыкуется зажимными фитингами.

Трубопроводы из стали и меди не рассматриваются, поскольку сделать из них отопление под силу не каждому, здесь требуется умение и опыт. Сборка системы производится начиная от котла с последующим присоединением радиаторов и запорной арматуры.

По окончании сеть проверяется на герметичность с помощью опрессовочного насоса.

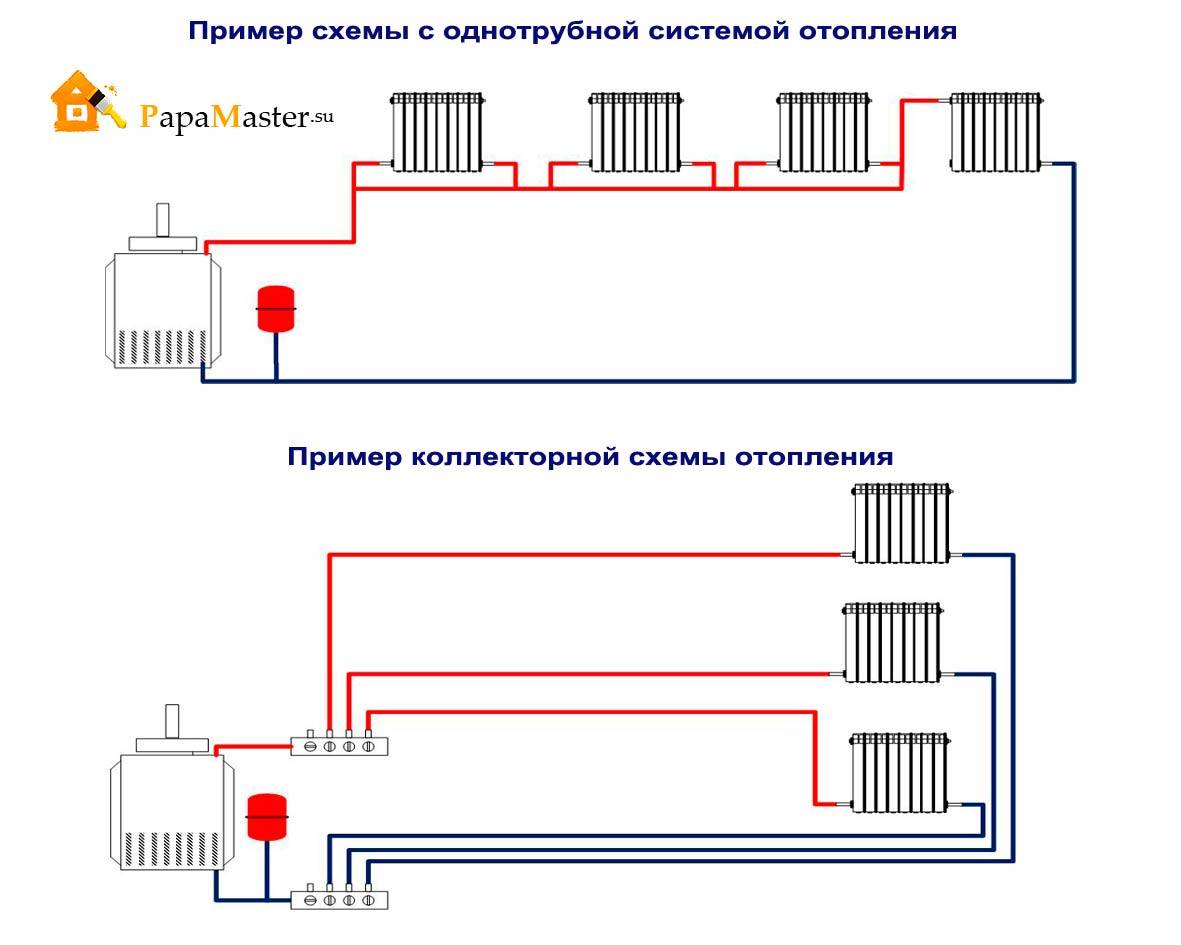

Особенности однотрубной схемы разводки отопления

Простота и практичность – основные преимущества однотрубной разводки. Контур отопления, один или несколько, формируются одной трубой, завязанной на котел. Радиаторы подсоединяются к трубе последовательно.

Каждый из них врезается тройниками в общую трубу контура, а участок между точками врезки каждого теплообменника заменяется на трубу меньшего диаметра, формируя байпас.

Такая схема в быту называется Ленинградка и подходит для большинства одноэтажных частных домов площадью не более 80 м2.

В зависимости от расположения радиаторов этажности здания выбирается однотрубная разводка:

С нижней разводкой;
С верхней разводкой.

В зависимости от этажности дома:

Горизонтальная;
Вертикальная.

И по типу циркуляции теплоносителя:

С принудительной циркуляцией;
С естественной циркуляцией (гравитационная).

Перечислены базовые варианты, которые по необходимости можно комбинировать для получения полноценной системы отопления и охвата всех отапливаемых помещений. Для домов большой площади или двух- трехэтажных формируется несколько параллельных контуров, в каждом из которых организуется однотрубное подключение.

Контуры важно сбалансировать, чтобы обеспечить равномерное распределение тепла. Для этого используются регулировочные клапаны или гидрострелки, коллекторные группы

Однотрубная схема разводки привлекательна своей экономичностью, однако вместе с этим обладает явными недостатками. Радиаторы в контуре подсоединены последовательно, а значит, теплоноситель котла поочередно попадает в теплообменники.

Потеряв часть тепла в первой батарее, к последующим уже поступает остывшая вода, что снижает их тепловую мощность.

Схема подключения байпаса

Разрешить эту проблему можно несколькими универсальными способами:

Каждый последующий радиатор в контуре подбирается с большим числом секций, чтобы итоговая мощность соответствовала требованиям с учетом сниженной температуры теплоносителя. Однако такой вариант увеличивает градиент температуры в начале и конце контура и спасает лишь в случае, если общее число теплообменников в контуре не превышает 6-7 штук;
Наличие байпасов на каждом радиаторе, а также циркуляционного насоса, позволяет существенно снизить перепад температур. Создавая достаточно большой напор, можно добиться равномерного распределения горячего теплоносителя по основной трубе, а значит, к каждому радиатору будет поступать больше тепла.

Естественно, с принудительной циркуляцией система отопления становится энергозависимой, зато более эффективной.

Для домов большой площади всегда можно разбить общий контур на несколько меньших с параллельным включением и даже с отдельным для каждого из них насосом.

С нижней разводкой

Привычная однотрубная схема Ленинградка является наглядным примером нижней разводки. От котла труба идет на уровне пола или даже в подвале. В стремлении сэкономить на материалах следует использовать нижнюю разводку.

Схема системы с нижней разводкой

В двух- трех этажных домах нижняя разводка также определяет позицию подачи и обратки для стояков. Труба от котла идет понизу, и теплоноситель поднимается по стояку, прежде чем попасть в контуры, распределенные по этажам.

С верхней разводкой

Схема с верхней разводкой 1. Прямая 2.Радиатор 3. Обратка 4. Воздухоотводчик 5. Термоголовка

Верхняя разводка актуальна для вертикальной однотрубной схеме. К стоякам подача от котла подводится сверху. От котла коллектор поднимается на чердак или под потолок верхнего этажа и там уже подключается к верхнему контуру и опускается к нижнему.

Особых преимуществ в частном доме верхняя разводка не дает, там более что, обогревая более горячим теплоносителем верхний этаж в ущерб нижнему, дополнительно усиливается градиент температуры воздуха в доме.

Вертикальная

По зданию распределяются стояки возле каждого оконного проема или между ними. Стояки формируют ряд параллельных контуров, в каждом из которых радиаторы подключаться сбоку последовательно с байпасом.

Горизонтальная

Схема горизонтальной разводки cистемы

Оптимальная схема разводки для одноэтажных или двухэтажных домов. Труба контура укладывается по периметру здания, и в нее врезаются радиаторы с нижним подключением. Участок между точками врезки каждого радиатора, общая труба монтируется меньшего диаметра, заставляя часть теплоносителя проходить через теплообменник.

Чтобы охватить два и более этажей, от котла идет два стояка подачи и обратки, а на этажах отдельно распределяется контур из одной трубы по периметру.

При таком распределении нет жесткой привязки по месту установки между радиаторами на первом и втором этаже.

Процедура установки оборудования

В возведение двухконтурной системы отопления частного дома своими руками входит нескольких этапов, к выполнению каждого из которых необходимо подойти ответственно. Схема процедуры установки обычно выглядит следующим образом:

Производится монтаж нагревательного котла и верхней части контура, которая предназначена для подачи теплоносителя в батареи.
Устанавливается расширительный бак, который оснащается краником для сливания воды и контрольным патрубком.
Проводится магистраль по всем помещениям, где закреплены радиаторы, в том числе и те, которые необходимы для обратного движения воды.
После монтажа магистрали, в обратную часть контура врезается циркулярный насос, если это необходимо.
К системе подключаются радиаторы, каждый из которых лучше оснастить запорными краниками, как на входе теплоносителя, так и на выходе. Данная мера позволит батареям работать в автономном режиме, и в случае ремонта одной из них, полностью отключать отопление не понадобится.

После того, как все оборудование установлено, его необходимо проверить на наличие дефектов и некачественных соединений.

https://youtube.com/watch?v=vkXy8qoEukQ

Нюансы при монтаже

При монтаже двухконтурной системы отопления важно учитывать некоторые особенности, которые помогут использовать оборудование самым оптимальным образом. При этом главными из них считаются следующие нюансы, которые многими игнорируются при установке:

В случае, если производится монтаж системы с верхней разводкой и нагревательный котел ставится в чердачном помещении, то оно должно быть хорошо утеплено. Отдельно обматываются теплоизоляционным материалом все трубы, которые проходят через чердак.
При соединении труб лучше не допускать возникновения прямых углов, так как это может спровоцировать снижение скорости теплоносителя.
В промежутке от первого до последнего радиатора в цепи необходимо придерживаться небольшого уклона, равного приблизительно 1 см/м.
Каждый из радиаторов лучше оборудовать кранами Маевского для обеспечения стравливания воздуха.

https://youtube.com/watch?v=Oa69QCw8jqs

Чтобы система работала идеально, необходимо после монтажа запускать проверку несколько раз и до тех пор, пока все возможные утечки не будут предотвращены.

Варианты разводки трубопровода в системе

От схемы расположения отопительных приборов и соединяющих труб зависит эффективность, экономичность и эстетичность системы теплоснабжения. Выбор разводки определяется исходя из конструктивных особенностей и площади дома.

Специфика однотрубной и двухтрубной схем

Нагретая вода поступает к радиаторам и обратно в котел разными способами. В одноконтурной системе теплоноситель подается через одну магистраль большого диаметра. Трубопровод проходит через все радиаторы.

Преимущества однотрубной системы с самоциркуляцией:

минимальный расход материалов;
простота монтажа;
ограниченное количество труб внутри жилого помещения.

Основной недостаток схемы с одной трубой, выполняющей обязанности подачи и обратки, заключается в неравномерном прогреве радиаторов отопления. Интенсивность нагрева и теплоотдача батарей падает по мере их отдаленности от котла.

При длинной цепочке разводки и большом количестве радиаторов последняя батарея может оказаться совершенно неэффективной. «Горячие» приборы отопления рекомендуется устанавливаться в комнатах северной стороны, детских и спальнях

Двухтрубная схема отопления уверенно отвоевывает позиции. Радиаторы соединяют обратный и подающий трубопровод. Между батареями и источником тепла образуются локальные кольца.

все отопительные приборы равномерно разогреваются;
возможность регулировки нагрева каждого радиатора отдельно;
надежность эксплуатации схемы.

Двухконтурная система требует больших вложений и трудозатрат. Выполнить монтаж двух веток коммуникаций по строительным конструкциям будет сложнее.

Двухтрубная система легко балансируется, обеспечивая подачу теплоносителя одинаковой температуры во все приборы отопления. Комнаты помещения прогреваются равномерно

Верхняя и нижняя подача теплоносителя

Зависимо от места размещения магистрали, подающей горячий теплоноситель, различают верхнюю и нижнюю подводку.

В открытых системах отопления с верхней разводкой нет необходимости в использовании устройств для отвода воздуха. Излишки его сбрасываются через сообщающуюся с атмосферой поверхность расширительного бачка

При верхней разводке теплая вода поднимается по главному стояку и через разводящие трубопроводы передается в радиаторы. Устройство такой системы отопления целесообразно в одно- и двухэтажных коттеджах и частных домах.

Достаточно практична система теплоснабжения с нижней разводкой. Подающая труба размещается внизу, рядом с обраткой. Движение теплоносителя в направлении снизу вверх. Вода, пройдя через радиаторы, по обратному трубопроводу направляется в нагревательный котел. Батареи оборудуются кранами Маевского для удаления воздуха из магистрали.

В системах отопления с нижней разводкой возникает необходимость в использовании устройств для отвода воздуха, простейшим из которых является кран Маевского

Вертикальные и горизонтальные стояки

По типу положения магистральных стояков различают вертикальные и горизонтальные способы разводки трубопровода. В первом варианте радиаторы всех этажей подключаются к вертикально расположенным стоякам.

Вертикальную разводку используют при обустройстве домов в два, три и более этажа с чердачным помещением, в пределах которого можно проложить и утеплить трубопровод

Особенности «вертикальных» систем:

отсутствие воздушных пробок;
подходит для теплоснабжения высотных построек;
поэтажное подключение к стояку;
сложности установки квартирных теплосчетчиков в многоэтажных домах.

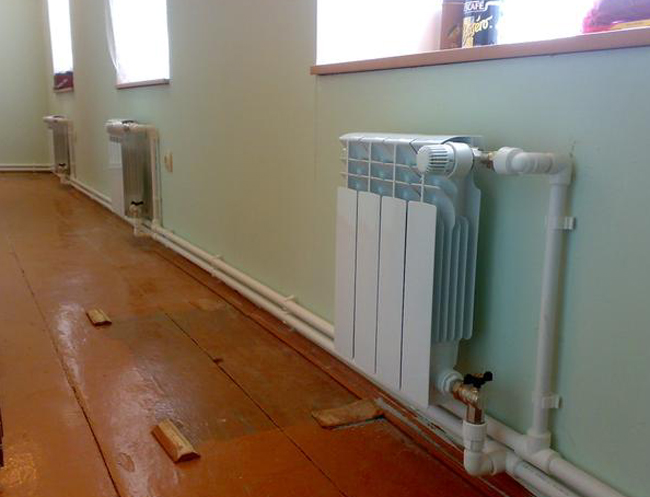

Горизонтальная разводка предусматривает подключение радиаторов одного этажа к единому стояку. Преимущество схемы – для устройства используется меньше труб, стоимость установки ниже.

Горизонтальные стояки, как правило, применяются в одно- и двухэтажных помещениях. Обустройство системы актуально в панельно-каркасных домах и жилых зданиях без простенков

О способах прокладки труб

При организации обогрева частных домов чаще всего используется тупиковая схема двухтрубной системы отопления. Группа радиаторов присоединяется к 2 магистралям поочередно — от первого до последнего прибора.

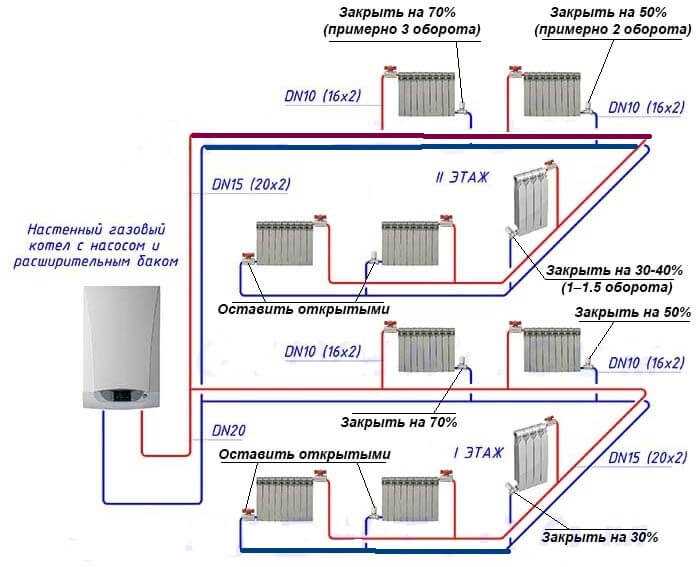

Потребный расход воды в каждом радиаторе обеспечивается путем предварительной балансировки и автоматическим регулированием с помощью радиаторных вентилей с термоголовками.

Помимо тупиковой схемы, широко применяются и другие виды разводок:

попутная (петля Тихельмана);
коллекторная схема разводки.

При попутной разводке нет первых и последних радиаторов, эта горизонтальная двухтрубная система отопления представляет собой кольцо, питающее теплоносителем группу отопительных приборов.

Батарея, первая по счету на подающей магистрали, является последней на обратном трубопроводе. То есть теплоноситель на подаче и в обратке движется только вперед, а не навстречу друг другу (попутно). Благодаря тому, что вода в петле проходит одинаковое расстояние, двухтрубная горизонтальная система отопления с попутным движением изначально является гидравлически уравновешенной.

Сильная сторона коллекторной системы отопления с нижней разводкой заключается в двухтрубном подключении каждого отопительного прибора к одному распределительному узлу — коллектору. Такие используются в организации водяного напольного обогрева. Прокладка отдельных ветвей к каждой батарее осуществляется скрытым способом в стяжке либо под деревянным напольным покрытием. Регулирование и балансировка выполняется в одном месте — на коллекторе, оснащенном специальными вентилями и расходомерами (ротаметрами).

В соответствии с современными требованиями к дизайну интерьеров в домах чаще всего используется отопление с нижней разводкой, позволяющее прятать трубы в стены и полы либо вести их открыто над плинтусами. Двухтрубная система отопления с верхней разводкой, когда подающая магистраль располагается под потолком либо на чердаке, востребована при организации самотечных сетей. Тогда нагретый теплоноситель поднимается под потолок прямо от котла, а затем по горизонтальной трубе расходится по батареям.

По рабочему давлению в сети схемы делятся на 2 вида:

Открытые. В верхней точке системы установлен расширительный бак, сообщающийся с атмосферой. Давление в этой точке нулевое, а возле котла равно высоте водного столба от верха до низа отопительной сети.
Системы отопления закрытого типа. Здесь теплоносителю придается избыточное давление в размере 1-1,2 Бар, а контакта с атмосферой нет. Закрытый расширительный бачок мембранного типа располагается в нижней точке, рядом с источником тепла.

Разводки двухтрубных систем бывают горизонтальными и вертикальными. При вертикальной схеме обе магистрали превращаются в стояки, принизывающие межэтажные перекрытия в местах установки отопительных приборов. Характерно, что теплоноситель к стоякам все равно подается горизонтальными коллекторами, проложенными в нижней либо верхней части дома.

Горизонтальная и вертикальная двухтрубная обогревательная система

Отопительная двухтрубная система бывает вертикальной и горизонтальной. Различие в типе соединения всех элементов конструкции в один механизм. Вертикальная схема предполагает подключение всех частей системы к вертикально расположенному стояку. Среди плюсов можно отметить отсутствие воздушных пробок. Среди минусов – более высокую стоимость установки. Вертикальная двухтрубная система отопления многоэтажного дома является наиболее подходящей. Поскольку каждый этаж можно отдельно подсоединить к общему стояку.

Для одноэтажных домов более оптимальным вариантом считается двухтрубная горизонтальная система отопления здания. Такая схема имеет свои особенности. Все радиаторы подсоединяются к расположенному горизонтально трубопроводу. Особенно удобен такой тип обогрева в деревянных домах либо панельно-каркасных помещениях без простенков. Стояки, как правило, располагают в коридорах. Поскольку при горизонтальной системе внешне проводка выглядит не особо привлекательно, все трубы при проведении строительных работ стараются спрятать под стяжку.

Разводка горизонтальной двухтрубной сети может быть нижней, верхней и комбинированной. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя. При этом подача воды к стоякам осуществляется через магистральные трубопроводы снизу.

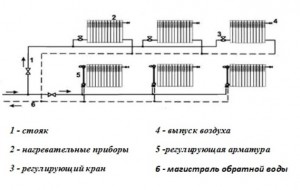

Обогревательная двухтрубная сеть с верхней разводкой

Верхняя разводка предполагает прокладку трубопровода на чердаке либо под потолком. Используется подобная система отопления двухтрубная с верхней разводкой крайне редко. Поскольку, отличается большим расходом материала и плохо вписывается в интерьер помещения. А вот двухтрубная система отопления двухэтажного дома схема с комбинированной разводкой используется достаточно часто. Подходит для районов с частыми отключениями электроэнергии, для небольших по площади помещений.

Двухтрубная вертикальная обогревательная система предполагает параллельное соединение батарей. Особенностью является то, что монтируется расширительный бачок. Разводящий трубопровод находится вверху. Теплоноситель из котла поступает во все батареи. Горизонтальная схема и вертикальная имеют различия: горизонтальная система отопления двухтрубная схема предполагает установку всех труб с небольшим уклоном.

Обогревательная двухтрубная сеть с нижней разводкой

Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. При такой разводке вода по трубам перемещается в направлении снизу вверх. Теплоноситель, пройдя обратные подводки, поступает в трубу благодаря нагревательным элементам. Потом вода попадает в котел. Надо отметить, что система отопления двухтрубная с нижней разводкой предполагает установку кранов Маевского. Это необходимо для профилактики образования воздушных пробок. Такие краны монтируют на каждой батарее отдельно.

Особенности двухтрубной схемы подключения

Основная идея в том, что отопительные приборы подключаются параллельно к котлу. Распределение температуры происходит равномерно по всему контуру. По способу ориентирования отопительных приборов и линий разводки различают схему разводки:

вертикальную;
горизонтальную.

Здесь все просто. Вертикальное распределение – это фактически отопление многоэтажных зданий, в которых распределяются в первую очередь вертикальные стояки с двумя трубами для горячей и остывшей воды, а к ним подсоединяются радиаторы.

Горизонтальная схема разводки используется для одно-, двухэтажных зданий и частных домов. По периметру этажа распределяется труба раздачи от горячего вывода котла. К каждому радиатору через тройник подводится отдельный патрубок. От вывода первого радиатора и до последнего монтируется труба обратки, которая после заводится на холодный вход котла.

В зависимости от расположения раздатки и обратки различают схемы двухтрубного подключения:

с верхней разводкой;
с нижней разводкой.

На этом и заострим внимание, так как это важный момент для организации отопления в частном доме. Забегая вперед, укажем, что схема с верхней раздачей – это отличный вариант для построения гравитационной системы отопления (с естественной циркуляцией)

Схема с нижней раздачей – вариант для принудительной циркуляции с использованием циркуляционного насоса.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.
При лучевой разводке коллектор желательно расположить в центре дома
Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии — подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

с естественной циркуляцией;
с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов — теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком — отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией. В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.
