Двухтрубная система отопления: схема

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40 о С) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

Место установки расширительного бака зависит от его типа

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут .

Принцип работы двухтрубной магистрали

Двухтрубный контур предполагает подачу и отвод нагретой жидкости в отопительных приборах по двум отдельным трубам (входящий патрубок радиатора подключен к подающему трубопроводу, а выходной – к «обратке»).

Нагретый от котла теплоноситель поступает по первой трубе в отопительный прибор, отдает часть жидкости батарее отопления и двигается дальше по кругу.
Вода в радиаторах отдает свое тепло приборам и, остывая, направляется по второй трубе обратно в отопительный котел.

Такая система отопления применяется в основном в больших по площади домах, отличается высокой эффективностью за счет минимальных теплопотерь и равномерного распределения тепла.

Максимальное количество подключенных отопительных приборов в одной линии: до 40 (в загородных домах, в зависимости от площади, достаточно будет установить до 10 радиаторов отопления). Возможно подключение системы теплого пола.

Важно! В системах отопления открытого типа необходим определенный наклон трубопровода для достижения оптимальной скорости теплоносителя в контуре

Основные схемы двухтрубного отопления

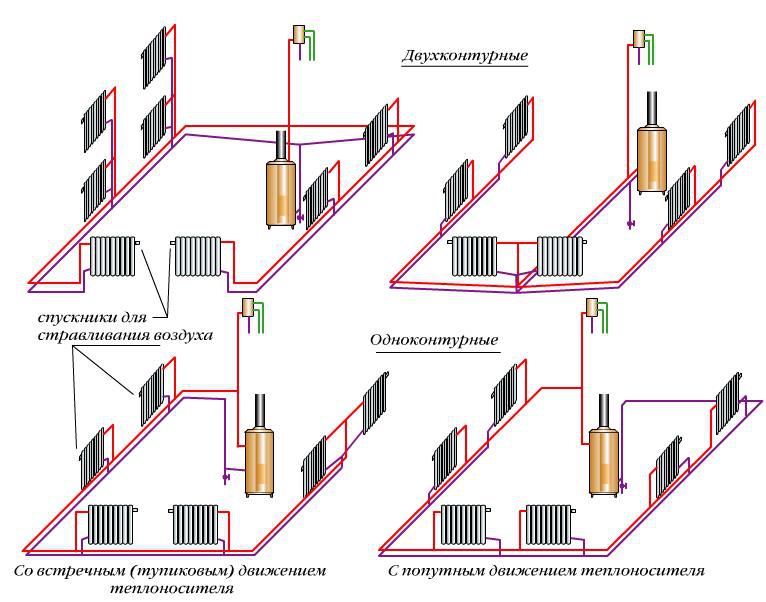

Тупиковый (плечевой) тип — система отопления, в которой теплоноситель движется в трубах в противоположных направлениях. Возможна верхняя и нижняя подача теплоносителя.

Нижняя разводка встречается в закрытых системах отопления. Радиаторы имеют нижнее или диагональное подключение (патрубки батареи монтируются к трубопроводам с противоположных сторон), подающие и отводящие трубы прокладывают параллельно полу под отопительными приборами. Циркуляционный насос устанавливают на отводящем контуре.

Верхняя разводка встречается редко и применяется, в основном, в системах с естественной циркуляцией. Для максимального прогрева радиаторы имеют диагональное подключение: подающая труба соединяется в верхней части батареи, а обратная труба подключается к отводящему патрубку в нижней части прибора с противоположной стороны.

В многоэтажных домах на два крыла отопительный контур делят на 4 «плеча» (ветви трубопроводов, которые сходятся к общей магистрали).

Чаще всего используется нижняя подводка с диагональным подключением радиаторов отопления. Для каждого этажа проводится отдельная петля, которая сводится к общему стояку.

Встречается и двухтрубная система с верхней разводкой, когда подающая труба спрятана в потолке. Чаще всего такая разводка применяется в больших по площади зданиях.

Лучевой (коллекторный) тип. Теплоноситель, нагретый от котла, направляется к распределительному коллектору, от которой проведены индивидуальные для каждого отопительного прибора подающие и обратные магистрали.

Коллектор оснащен расходомером и терморегулятором, которые контролируют расход воды и температуру обогрева. Для каждого этажа устанавливают свою отдельный распределительный коллектор.

Монтаж радиаторов

Прежде чем приобретать и устанавливать отопительные приборы для своего жилища, хозяину будет полезно узнать о том, как устроена батарея отопления, принцип работы батареи отопления, их классификацию по устройству (секционные, пластинчатые, трубчатые, панельные), объёму и материалу изготовления (чугунные, стальные, алюминиевые, медные, биметаллические). В целом же наиболее оптимальным, хотя и дорогим вариантом считаются биметаллические панельные и секционные радиаторы.

Необходимое оборудование и материалы

Когда отопительные приборы куплены, а схема подключения выбрана, можно приступать к монтажу. Какими бы ни были приборы, правильное подключение радиатора отопления невозможно без следующего (общего для всех типов труб и батарей) набора инструментов:

шуруповёрт;
ударная дрель;
пассатижи;
набор ключей;
строительный уровень;
карандаш;
рулетка.

Среди материалов для подключения необходимы:

заглушки;
запорные краны и быстроразъёмные соединения;
кран Маевского (воздухоотводчик);
переходные гайки;
кронштейны для крепления.

На необходимость в дополнительных инструментах и материалах влияют способы подключения радиаторов отопления и материал труб. Перед тем, как правильно подключить батарею отопления к металлической трубе сварочным методом, придётся обзавестись газосварочным аппаратом и, разумеется, навыком работы с ним.

Если же планируется подключение на резьбовых соединениях, потребуется докупить:

тройники/уголки подходящего диаметра;
муфты;
стальные сгоны;
сантехнический лён;
накидные и трубные ключи;
ножовку по металлу или болгарку.

Для подключения радиаторов к металлопластиковым трубам понадобятся:

труборез;
трубогиб;
пресс-клещи;
раздвижные или накидные ключи;
калибровка;
латунные или хромированные тройники и уголки.

Если хозяин задался вопросом, как правильно подключать радиаторы отопления к полипропиленовым трубам, ему понадобится раздобыть:

резак или специальный труборез;
аппарат для сварки пластиковых труб;
накидные ключи;
фитинги и/или переходные муфты.

Порядок установки

Итак, владелец квартиры приобрёл инструменты, расходные материалы и сам радиатор отопления как подключить его к отопительной системе?

Порядок монтажа в целом схож для всех типов приборов:

Первым делом перекрывается магистраль и демонтируется прежняя батарея (если дом не новый).
Затем следует разметить и просверлить отверстия для установки кронштейнов. Оптимальное место установки прибора — под оконным проёмом. Наилучшая циркуляция нагретого воздуха обеспечивается при следующем местоположении радиатора: от батареи до пола — 10-12 см; от батареи до нижнего края оконного проёма — 8-10 см; между стеной и поверхностью прибора — 2-5 см. Кроме того, ещё на этапе покупки следует помнить, что идеальная ширина радиатора — не менее половины ширины окна.
На радиатор крепятся заглушки, гайки, терморегуляторы (или запорные краны), кран Маевского. Различные виды подключения радиаторов отопления и разные виды труб, как уже упоминалось, отличаются некоторыми нюансами. Резьбовые соединения покрываются льном, а поверх него — силиконовым герметиком.
Отопительный прибор подвешивается на кронштейнах и с помощью уровня выравнивается относительно пола и оконного проёма.
К радиатору посредством переходников или быстроразъёмных соединений подключаются трубы. Стыки тщательно герметизируются.
Осуществляется опрессовка системы и тестовая подача воды. Если подключение батарей отопления правильное, ни малейшей течи возникнуть не должно.

Также необходимо помнить: если радиатор новый, полиэтиленовую плёнку с него снимать не рекомендуется до окончания монтажа. Это предотвратит появление царапин и грязи во время установки.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Грамотный монтаж отопления своими руками: типы оборудования и способы подключения Монтаж системы отопления: стоимость услуг и выбор оборудования Как проводится разводка систем отопления? Установка отопления: подготовка и особенности подключения

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Почему тупиковая система?

Свое название «тупиковая» эта двухтрубная система обогрева помещений получила из-за направления движения рабочей среды до и после теплообменников в отоплении. Нагретый теплоноситель перемещается по подающей магистрали в одном направлении до ее попадания в радиатор. После нагрева батареи, вода поступает в обратку и движется в противоположном направлении до тех пор, пока не поступит в теплообменник нагревательной установки. То есть, подача и отвод рабочей среды от каждой батареи производится по различным магистралям. Подающая тепло к радиаторам труба имеет большую протяженность, нежели магистраль, отводящая остывший теплоноситель к теплогенератору.

К особенностям двухтрубных тупиковых систем отопления следует отнести:

Важность теплоэнергетического расчета системы обогрева. Если все составляющие отопительной системы рассчитаны верно, то в каждый радиатор будет поступать рабочая среда одинаковой температуры.
Незначительное влияние изменения количества проходящего через батарею теплоносителя на теплоотдачу соседних теплообменников.
Возможность установки на одном трубопроводе до 40 батарей, при условии, что диаметр подводящей магистрали и производительность нагнетателя способны обеспечить рассчитанный расход теплоносителя. Максимальное количество устанавливаемых на одной ветви теплообменников определено на основании реальных проектов систем отопления производственных помещений

Вполне естественно, что для частного дома этот показатель редко превышает десяток установленных батарей. Если собственнику здания необходимо выполнить разводку по постройке с двумя и более этажами, то отопительная система делится на несколько контуров.

Максимальное количество устанавливаемых на одной ветви теплообменников определено на основании реальных проектов систем отопления производственных помещений. Вполне естественно, что для частного дома этот показатель редко превышает десяток установленных батарей. Если собственнику здания необходимо выполнить разводку по постройке с двумя и более этажами, то отопительная система делится на несколько контуров.

Движение рабочей среды по трубопроводам отопительной системы может быть как конвекционным (естественным), так и принудительным.

Классификация двухтрубных систем

Двухтрубные системы имеют различные варианты монтажа и могут различаться типом расширительного бака (открытая и закрытая разводка), способом крепления (верхняя и и нижняя), вариантами компоновки (вертикальная и горизонтальная система) и способом подачи теплоносителя (тупиковая и последовательная разводка).

Открытая и закрытая разводка

Любая система отопления является замкнутым контуром, в котором присутствует расширительный бак. Он необходим, так как теплоноситель при нагреве расширяется, что приводит к повышению давления в трубах.

При использовании открытой разводки в контур устанавливается бак, у которого есть контакт с атмосферой, благодаря чему стабилизируется давление в системе, но часть жидкости при этом испаряется, и потому так важно регулярно контролировать объем воды, что создает дополнительные проблемы при обслуживании системы. Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака.

Основное отличие закрытой разводки – это наличие в отопительном контуре расширительного бака, у которого нет контакта с атмосферой. Бачок мембранного типа эффективно справляется с компенсацией высокого и низкого давления в системе, а также позволяет использовать для отопления антифризы и гликоли.

В закрытой разводке всегда стабильное давление, что исключает выход насоса и котла из строя, и продлевает срок эксплуатации отопительного оборудования.

Возможность использования антифриза предотвращает замораживание теплоносителя в зимнее время – это еще один бонус от использования закрытой разводки.

Вертикальная и горизонтальная система

Двухтрубная система отопления бывает горизонтальной и вертикальной. Горизонтальная организация используется в одно-двухэтажных постройках, а для стравливания воздуха из контура на радиаторах применяются краны “Маевского”.

Преимущество горизонтальной компоновки – это простота установки и минимальные расходы на комплектующие. Недостаток один – высокая вероятность завоздушивания системы.

Вертикальная компоновка чаще используется в многоэтажных домах. Её главное преимущество – это вывод воздуха из контура отопления в автоматическом режиме.

Воздушные карманы уходят по трубам вверх, где стравливаются через выпускной вентиль или расширительный бак. Подключение к стояку осуществляется на каждом этаже по отдельности, что повышает надежность и эффективность отопления.

Верхняя и нижняя разводка

В двухтрубной системе отопления используется верхняя и нижняя разводка. В первом случае система отопления крепится под потолком, а к радиаторам, закрепленным возле окон и дверей балкона (зоны скопления холодного воздуха), идут ответвления от основного контура. В нижний, отводной контур отопления поступает остывающая в ходе циркуляции вода.

Верхняя разводка рекомендована для больших помещений, где качество отопления доминирует над интерьером. В жилых домах этот тип разводки практически не применяется.

При нижней разводке подающие и отводящие каналы расположены около пола, что делает трубы незаметными. Выделим следующие преимущества такой организации:

Простота монтажа,
Патрубки батарей и точки разводки находятся на одном уровне,
Монтаж идёт на одном уровне и требуется минимальный расход труб.

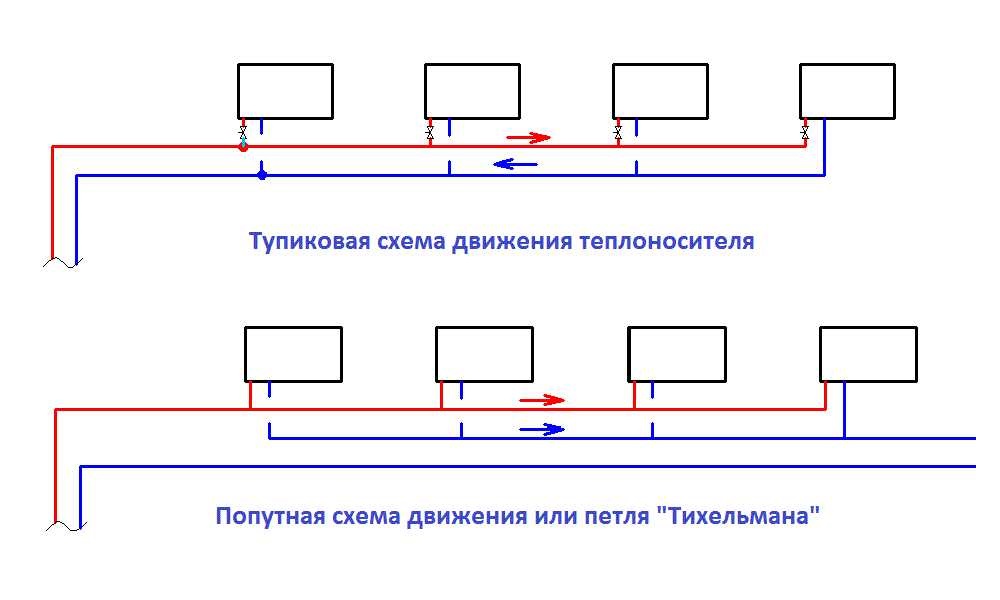

Попутная и тупиковая системы

В двухтрубных отопительных системах используется попутная и тупиковая подача теплоносителя. Разнонаправленная подача горячей воды и обратки применяется при тупиковом способе отопления. При такой схеме контура монтируются байпасы, а батареи закрепляются на замкнутых участках, что позволяет выключать каждый из радиаторов без нарушения работы отопления.

Попутная система называется петлей Тихельмана

Системы закрытого типа

Нужно сразу сказать, чтобы было понятно, что закрытая система отопления обязательно будет иметь в своем составе циркуляционный насос, поэтому они являются схемами с принудительной циркуляцией. А вот открытая система отопления имеет лишь расширительный бачок, который создает некоторое давление, поэтому они являются схемами с естественной циркуляцией.

Теперь перейдем непосредственно к конструкциям закрытого типа. Итак, закрытая система отопления, или автономная, является такой системой, в которой теплоноситель приводится в движение циркуляционным насосом, при этом исключено испарение теплоносителя, так как она является полностью герметичной, то есть контакт теплоносителя с окружающей средой исключен.

Что входит в состав конструкций закрытого типа

Как правило, конструкция включает в себя следующие составляющие элементы:

Котел для обогрева частного дома (работающий на твердом топливе или газовый);
Расширительный бачок мембранного типа;
Некоторое количество радиаторов;
Трубопровод;
Фасонные элементы (фитинги, запорная арматура, тройники и другие);
Фильтры;
Некоторые крепежные приспособления для труб, газового котла, батарей.

Устройство закрытой системы отопления

Надо сказать, что некоторые элементы могут не присутствовать, или же наоборот, встречаются такие, которых в данном списке нет. К примеру, может стоять манометр, а отсутствовать может фильтр или бачок.

Принцип функционирования

Не стоит лишний раз упоминать про общий принцип работы отопительной системы с принудительной циркуляцией. А вот про необходимость расширительного бачка сказать надо. Итак, вода, нагреваясь, становится немного больше в объеме. Данный излишек попадает в расширительный бачок. Он состоит из двух камер, которые разделены мембраной. Первая камера служит для накопления водяного резерва, то есть этого излишка воды. Вторая же камера служит для содержания азота под некоторым давлением.

В бачок вода попадает через клапан, который настроен на гидравлическое давление системы. То есть, как только оно превышается, так клапан открывается.

Становится понятным, что такой бачок служит для выравнивания давления в системе, то есть поддержания его на одном и том же уровне. Это происходит за счет того, что при попадании воды в бачок, объем его газовой камеры уменьшается, а давление в ней увеличивается.

Простая схема закрытой системы отопления

Обратно в систему вода возвращается циркуляционным насосом.

Некоторые конструктивные особенности

Система отопления загородного дома с принудительной циркуляцией водяного потока имеет свои особенности подключения отдельных элементов:

Насос и расширительный бачок лучше устанавливать в частном доме в одном помещении с газовым котлом или с котлом на твердом топливе. Это позволит сэкономить на трубах;
Бачок и насос врезаются в «обратную трубу». Это связано с тем, что работа насоса с холодной водой бережет его от перегрева, а значит, продлевает срок службы в частном доме;
Вся конструкция с принудительной циркуляцией – это уже особенность, которая отлично применяется и для очень больших производственных помещений, и для загородного домика, и для частного коттеджа.

Некоторые преимущества и недостатки

Система с принудительной циркуляцией имеет больше достоинств, нежели недостатков. И речь идет не только о частном доме, но и о больших производственных помещениях.

Действительно, открытая система отопления имеет ограничения на свои размеры и на размеры отапливаемого частного дома, а вот закрытые конструкции такого ограничения не имеют.

Система отопления дома закрытого типа

Кроме всего прочего, к положительным моментам можно отнести следующие качества схем с принудительной циркуляцией:

Благодаря наличию газового котла и высокой теплоотдаче, все схемы с принудительной циркуляцией водяного потока имеют высокий КПД;
Нет необходимости контроля водяного уровня, так как теплоноситель не испаряется;
Есть возможность подключения труб меньшего диаметра;
Срок службы газового котла выше, так как температура водяного потока на входе и выходе примерно одинакова;
Уменьшение коррозии радиаторов и других элементов, за счет герметичности подключения и их, и всех остальных элементов;
Есть возможность в качестве теплоносителя использовать не воду, а более стабильный антифриз.

К недостаткам можно отнести следующие моменты:

Энергозависимость. Действительно, для водяного отопления с насосом требуется постоянное снабжение электричеством. И даже если учесть, что котел на твердом топливе работает без электричества, то насос без него обойтись не может;
Система требует подключения водяного бака большого объема, а такие элементы стоят не малых средств.

Принцип действия

Двухтрубная разводка трубопроводов, в отличие от однотрубной, предполагает монтаж 2 магистралей: подвода и отведения теплоносителя. Это конструктивное решение приводит к двукратному увеличению протяженности трубопроводов, но получаемые в результате преимущества компенсируют этот недостаток.

Направление течения

По направлению движения теплоносителя контур может быть:

прямоточным – прямой и обратный потоки движутся в одном направлении;
тупиковым – разнонаправленные подающий и возвращающий потоки.

Циркуляция

Естественная циркуляция обеспечивается движением теплоносителя вниз под своим весом, а принудительная осуществляется с помощью циркуляционного насоса. Схема с принудительной циркуляцией позволяет применить трубы меньшего диаметра, чем в варианте с использованием естественного движения теплоносителя.

Двухтрубная отопительная система

Основное конструктивное отличие этой схемы — два контура, по которым циркулирует теплоноситель. Первый предназначен для подачи горячей жидкости к радиаторам, второй — для возвращения охлажденного теплоносителя в котел. В этом случае тоже получается замкнутый круг. Именно пара взаимосвязанных контуров — самый «отталкивающий» момент для многих владельцев частных домов. Большая длина магистралей, непростая разводка — причины нелюбви к двухтрубным конструкциям.

Двухтрубные отопительные системы также бывают открытыми или закрытыми. Разница между ними — наличие разных конструкций расширительного бака. Закрытые конструкции более практичны, удобны в эксплуатации. В них в роли бака используют мембранные емкости, их отличие — полная безопасность. Они позволяют добавлять в схему (или отключать) нагревательные приборы либо целые ветки, сильно упрощают регулировку системы.

Есть два основных вида соединения элементов двухтрубной конструкции — вертикальное и горизонтальное. В первом случае трубы подсоединяют к вертикальному стояку для каждого этажа отдельно. Это вариант удобен, почти идеален для двух- или трехэтажных домов или коттеджей. Воздушные пробки в этом случае владельцам не страшны.

Горизонтальную разводку, имеющую верхнее (на чердаке, под потолком) или нижнее (в подвале, под полом) расположение, обычно используют для одноэтажных строений большого метража. Или для больших зданий с несколькими этажами, если необходима поэтажная регулировка. Воздушные пробки устраняют с помощью кранов Маевского, их устанавливают на радиаторах.

Сейчас появился еще один вид системы — лучевое отопление. В этом случае распределение горячей жидкости идет через коллектор. Возможна регулировка: как скорости движения, так и температуры теплоносителя.

Плюсы

Какая система отопления лучше: однотрубная или двухтрубная? Если иметь в виду качество обогрева, то второй вариант имеет большое преимущество: это равномерный нагрев всех радиаторов, независимо от их удаленности от котла. Среди других плюсов:

терморегуляция, которую можно предусмотреть на стадии проектирования отопительной системы;
параллельное подключение элементов, дающее возможность относительно простой замены каждого из них;
возможность добавления новых радиаторов, если хочется повысить эффективность обогрева;
шанс продлить отопительную конструкцию в любом направлении: как горизонтальном, так и вертикальном;
легкое устранение любых технических ошибок непосредственно во время монтажа;
простые ремонтные работы, легкое обслуживание радиаторов.

Минусы

Самый большой недостаток этой системы — более высокая стоимость работ. Но есть и другие поводы задуматься о целесообразности ее реализации. К ним относят:

большое количество коммуникаций, их придется прятать, а значит, неминуемы новые расходы, из-за этого могут возникнуть сложности в обслуживании;
нужность принудительной циркуляции электрическим насосом;
требовательность к автору при составлении довольно сложного проекта;
монтаж, занимающий гораздо больше времени, отнимающий немало сил;
необходимость покупки большого количества труб для разводки, кранов, регулирующих подачу теплоносителя на каждом радиаторе.

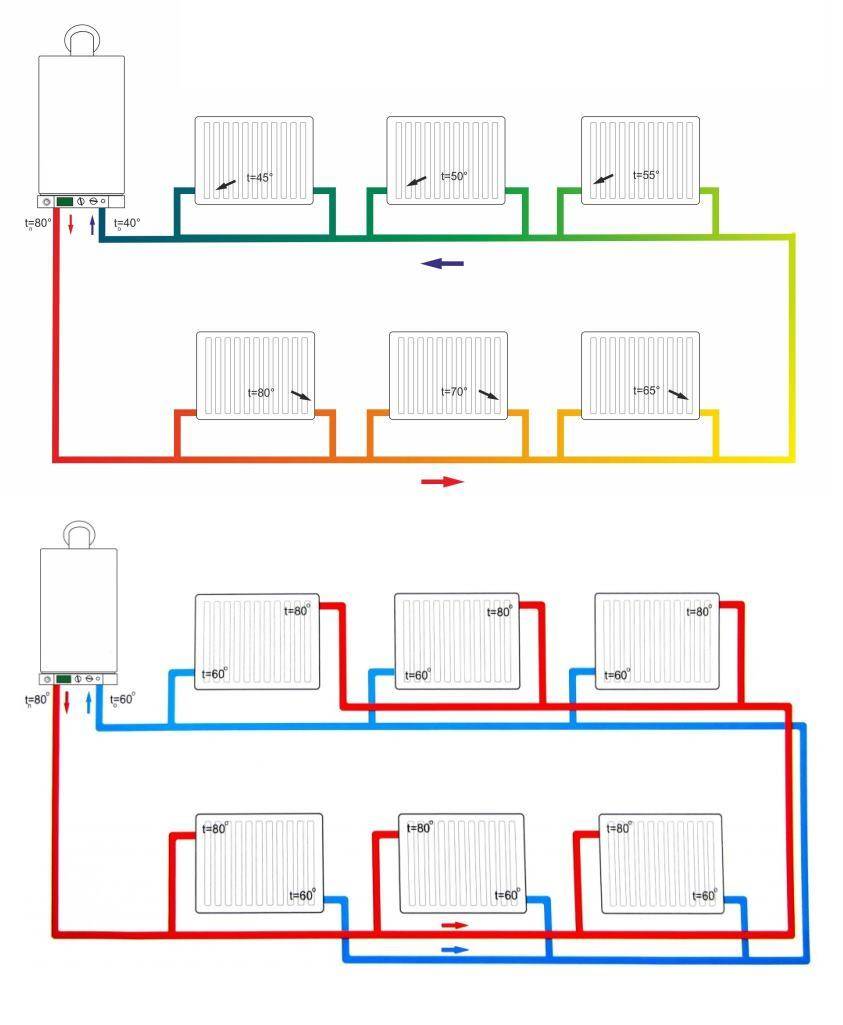

Варианты однотрубной разводки

При однотрубной схеме может использоваться верхняя и нижняя разводка отопления. При нижнем подключении к радиаторам трубы не портят интерьер помещения и могут быть скрыты за отделкой. Этот вариант чаще используется в контурах с принудительной циркуляцией.

Верхняя разводка системы отопления прокладывается под потолком. Этот вариант удобен тем, что при движении теплоносителя сверху вниз с приборов удобно спускать воздух посредством кранов Маевского. Верхняя разводка больше подходит системам с естественным током теплоносителя.

Схемы с гравитационной и принудительной циркуляцией

Схема однотрубного отопления частного дома с газовым котлом или другим нагревательным оборудованием бывает с гравитационным и принудительным током теплового носителя. Особенность систем с естественным движением теплоносителя заключается в том, что в них не используется насосное оборудование. Жидкость движется по трубам за счет разницы объема и плотности нагретой и охлажденной воды (антифриза).

В самотечных сетях обязательно устанавливается расширительный бак. Его монтируют в верхней точке системы – на чердаке или высоко под потолком. Нагревательное оборудование устанавливается в низшей точке сети, чтобы вода могла сама стекать по трубопроводу в котел. Именно поэтому котельное оборудование монтируют в подвале или цокольном этаже. Если это сделать невозможно, то пол в котельной специально понижают.

Контуры с принудительной циркуляцией обязательно укомплектовываются насосным оборудованием, которое отвечает за транспортировку теплоносителя. Насос устанавливают на обратном трубопроводе перед насосом

В этом месте жидкость в трубах имеет наименьшую температуру, что важно для насосного оборудования, чувствительного к горячей среде. При этом не нужно делать уклон обратки в сторону котла

Контуры с гравитационным током применяют в небольших одноэтажных домах. Сети с принудительной циркуляцией можно использовать для обогрева большого по площади дома или многоэтажной постройки. Главное условие – наибольшее удаление радиатора от насоса не должно превышать 30 м, потому что прибор не сможет подавать воду на большее расстояние.

Системы открытого и закрытого типа

Разница между системами открытого и закрытого типа заключается в конструкции расширительного бака. Эта емкость нужна для компенсации расширения нагретого теплоносителя. Без бака это бы приводило к критическому повышению давления в сети. При расширении теплоносителя излишек жидкости поступает в бак. При его охлаждении вода снова возвращается в трубопроводы.

Разница между баками открытого и закрытого типа:

Расширительная емкость открытого типа может быть самостоятельно изготовлена из подручных материалов. Это обычный бак с крышкой или без нее. Главный минус сетей открытого типа в том, что через открытую емкость в контур попадает кислород, который становится виновником коррозии радиаторов и трубопроводов. Также это приводит к завоздушиванию системы, поэтому на все радиаторы обязательно устанавливают краны Маевского.
Баки закрытого типа состоят из двух камер – воздушной и водяной. Эти две камеры разделены эластичной мембраной. В газовой камере обязательно создается необходимое давление. При поступлении избытка расширившейся жидкости в камеру, мембрана продавливается в газовый отсек, из-за чего там повышается давление. После охлаждения теплоносителя давление в газовой камере выдавливает жидкость обратно в трубопроводы.

Минусы открытых емкостей в том, что вода из бака постоянно испаряется, поэтом ее приходится доливать. В открытых контурах нельзя использовать антифриз. Системы закрытого типа надежно защищены от коррозии и завоздушивания. В них можно применять антифриз.
