Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2

Топ-11 лучших биметаллических радиаторы отопления: рейтинг 2020-2021 года по соотношению цена и качество

Виды биметаллических радиаторов

Основных видов два – секционные и монолитные. Ниже мы расскажем подробнее о них и поможем сориентироваться, какой же лучше для вас.

Секционные радиаторы

Собираются они из нескольких секций. Часто выполняются в виде «слоёного пирога» из нагревательных пластин. Такая находка позволяет значительно увеличить площадь теплообмена с окружающей средой. Но есть большой недостаток: любой теплоноситель разрушает стыки составных частей. Как следствие – сравнительно невысокий срок службы.


Секционные нагреватели состоят из нескольких частей Источник forum.usolie.info

Монолитные радиаторы

Также имеют большую площадь теплообмена, поэтому ничуть не уступают секционным нагревателям. Выдаёт одна секция примерно 100-200 Вт. Монолитные радиаторы изготавливаются по принципиально новой технологии: корпус отливается целиком, а потом обрабатывается давлением. Поверх стального каркаса под напором наносится слой алюминия.


Монолитные нагреватели представляют собой одно целое Источник www.teplodvor.by

Преимущество монолитных радиаторов очевидно. Срок службы выше в два раза и составляет не 25 лет, как у секционных, а 50. Но в то же время стоят они дороже примерно на пятую часть. Недостаток их в том, что они не дают возможности добавить дополнительные секции и тем самым регулировать мощность.

Если задуматься над вопросом, какая батарея отопления лучше для квартир в высотных зданиях, то ответ однозначен – монолитный. Дело в большом перепаде давлений из-за высоты.

Как правильно выбрать биметаллические радиаторы отопления: какие лучше?

Определяясь, какие биметаллические радиаторы отопления лучше для квартиры, рекомендуется рассмотреть товары отдельных производителей. Одной из популярных компаний, производящей изделия подобного типа, является Global Style. Продукция компании полностью адаптирована под российские условия эксплуатации. Радиаторы компании можно устанавливать с металлопластиковыми, стальными, медными или пластиковыми трубами.

Радиатор Глобал в интерьере

Кроме «Глобал» на нашем рынке есть другой итальянский производитель Sira, который предлагает три варианта продукции, в основном полубиметаллические. При этом приборы известны отличной теплоотдачей. Для поддержания нужной температуры потребуется меньшее количество секций, чем у других компаний аналогичной продукции.

Модель Сира

Из отечественных производителей стоит выделить компанию «Рифар». Полубиметаллическая продукция данной фирмы характеризуется надежностью и длительным сроком службы. Пользуются спросом модели со специальным антикоррозийным покрытием Rifar-zin, которое делает алюминий таким стойким.

Изделия отечественного производства компании Рифар ничем не уступают иностранным изделиям

В таблице можно видеть значимые характеристики радиаторов нескольких известных фирм на примере моделей с межосевым расстоянием 500 мм.

Название компании Radena Bimetall Global Style Rifar Base
Масса одной секции, кг 1,95 1,97 1,92
Тепловой поток, Вт 185 168 204
Рабочее давление, бар 25 35 20
Размеры(высота/глубина/ширина) 552/85/80 575/80/80 570/100/80

Итальянская продукция ориентирована на долговечность и надежность изделий даже в ущерб показателю тепловой мощности.

Плюсы и минусы отопительных приборов

Структура биметаллических изделий позволяет улучшить качественные показатели данного вида оборудования. Стержень из стали внутри устройства характеризуется продолжительным эксплуатационным сроком и необыкновенной стойкостью к коррозии. Оболочка создается из алюминия, который обеспечивает быструю передачу тепловой энергии.

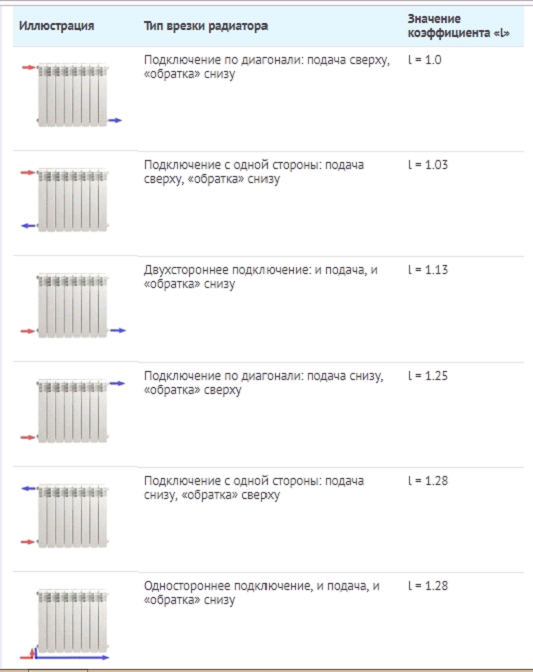

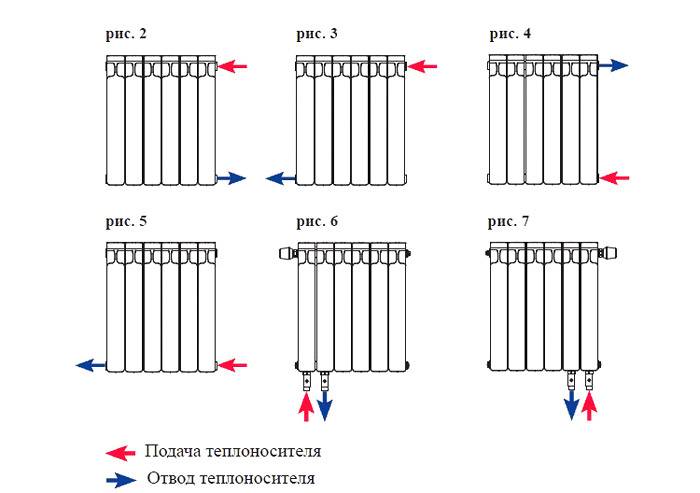

На схеме продемонстрированы варианты подключения приборов

Подобные изделия обладают такими параметрами:

  • Долгий срок службы. Стальные элементы внутри корпуса устойчивы к коррозии и повреждениям, поэтому срок службы устройства может достигать 20 лет;
  • прочность. Корпус выдерживает значительное давление и не боится гидроударов;
  • разнообразие видов изделий, стильный вид и сочетание с любым интерьерным стилем;
  • отличный показатель теплоотдачи, маленькая инерция и коррозийная стойкость;
  • компактность, удобство установки и малый вес;
  • экономичность. Механизмы подачи воды создают оптимальную комбинацию тепловой инертности и затрат энергоресурсов.

К минусам подобных конструкций можно отнести значительную стоимость и небольшой показатель пропускной способности.

Какой радиатор отопления лучше: алюминиевый или биметаллический вариант

Определяясь, какие радиаторы отопления лучше алюминиевые или биметаллические, стоит внимательно изучить особенности и характеристики данных вариантов.

Алюминиевый радиатор

Алюминиевые модели производятся из расплавленного алюминия, который заливается в формы. При этом радиатор становится полностью герметичным, что защищает от протеканий. Алюминий обладает большей теплопроводностью, чем биметалл или чугун. Кроме того, материал отличается прекрасной устойчивостью к коррозии.

В таблице показаны основные различия между отдельными видами радиаторов

К минусам моделей можно отнести хрупкость материала, изделие можно легко повредить. Также подобные приборы рассчитаны на небольшое давление в трубах. Основным плюсом биметаллического радиатора по сравнению с алюминиевым аналогом является высокая устойчивость к высокому давлению. Подобные конструкции можно устанавливать как в квартирах, так и в частных домах.

Особенности подключения алюминиевой конструкции

ТОП-3 лучших биметаллических радиаторов отопления на 12 секций

Установка (монтаж) радиаторов отопления биметаллических

Как выбрать биметаллический радиатор

Биметаллические батареи подразделяются на разборные, состоящие из секций, скрепленных посредством ниппелей, и монолитные. Первые стоят дешевле, их соединения иногда разрушаются из-за химически активного теплоносителя, что уменьшает эксплуатационный период. Но и отремонтировать проще – поврежденный элемент несложно заменить. Также, если тепла не хватает, можно нарастить аппарат дополнительными секциями. Монолитные лучше и надежнее.

Биметалл-радиаторы изготавливаются полностью на стальном каркасе либо оснащаются усиленными каналами из нержавейки. Первые более прочные, качественные: теплоноситель не соприкасается с алюминиевой оболочкой. Стоят они дороже, весят больше. Батареи, где сердечник изготовлен из другого материала с добавлением стали, именуют полубиметаллическими.

Они уступают по качеству в сравнении с истинным биметаллом, но отличаются более хорошей теплоотдачей. Если говорить, какие фирмы лучше среди изготовителей таких систем, то в тройку лидеров входят отечественная фирма Rifar, итальянская Sira, китайская Gordi.

Но, делая выбор, стоит опираться не только на бренд. Правильно будет проанализировать отзывы владельцев, экспертов о конкретных моделях, ведь компании-производители изготавливают секции, отличающиеся по дизайну и конструктивным особенностям с различной тепловой мощностью.

Какие параметры еще стоит учесть перед тем, как выбрать биметаллический радиатор отопления:

  • Тепловую отдачу. Количество тепла, которое отдает секция, приблизительно такое же, как и у одного элемента чугунной батареи – около 150–180 ватт. Чем выше значение – тем лучше.
  • Рабочее давление. У биметалл-радиаторов показатель – от 20 бар. Этого вполне хватает даже для квартир в многоэтажках. Если в здании старые трубы, частые гидроудары, выбирайте вариант со значением от 35 бар.
  • Температурный максимум теплоносителя. Должна быть выше 90 градусов.

Также важно рассчитать, сколько требуется секций для обогрева помещения. В среднем, для одного квадратного метра необходимо 100–120 Ватт

Это значение умножьте на площадь жилья для получения тепловой мощности всего радиатора. Выясните по документам данные для одной секции, поделите получившееся значение на это число и определите, из скольких элементов должна состоять ваша батарея.

При подборе подходящей модели нужно учитывать не только тип аппарата, его теплопроводность, количество секций, но и межосевое расстояние. От него зависит, встанет ли радиатор в отопительный контур. Чаще всего дистанция между сердечниками равна 350 и 500 мм – это стандарты современных новостроек. Но для старого дома может потребоваться узкая батарея с расстоянием 200 мм. Такие тоже выпускают, но их придется поискать. Варианты шире 500 мм исполняются только под заказ.

В рейтинг производителей лучших радиаторов входят итальянские марки Global Style, Royal Thermo BiLiner и российская Сантехпром БМ. Также отечественная компания Rifar выпускает модель Monolit с аналогичными свойствами.

Применяемые материалы

Сердечник секции биметаллического радиатора изготавливается из стальных труб. Для батарей нормальной прочности (рабочее давление 16 – 20 атм) сердечник изготавливают из углеродистой стали марки Ст.3 либо ее зарубежных аналогов (например, радиаторы Tenrad). Сердечник (каркас) моделей повышенной прочности сваривают из нержавеющих труб. Высокопрочные приборы с сердечником из нержавеющей стали (например, Biliner от компании Royal Thermo) позволяют выдерживать давление на разрыв более 100 атм.

Наружную часть биметаллических радиаторов изготавливают из алюминия литьем под давления. Применяемый в производстве некоторых алюминиевых моделей метод экструзии в данном случае нельзя использовать, так как перед началом формообразования внутрь заготовки должен быть помещен сердечник. Уплотнительные кольца производят из термостойкого силиконового каучука.

Профилированное оребрение.

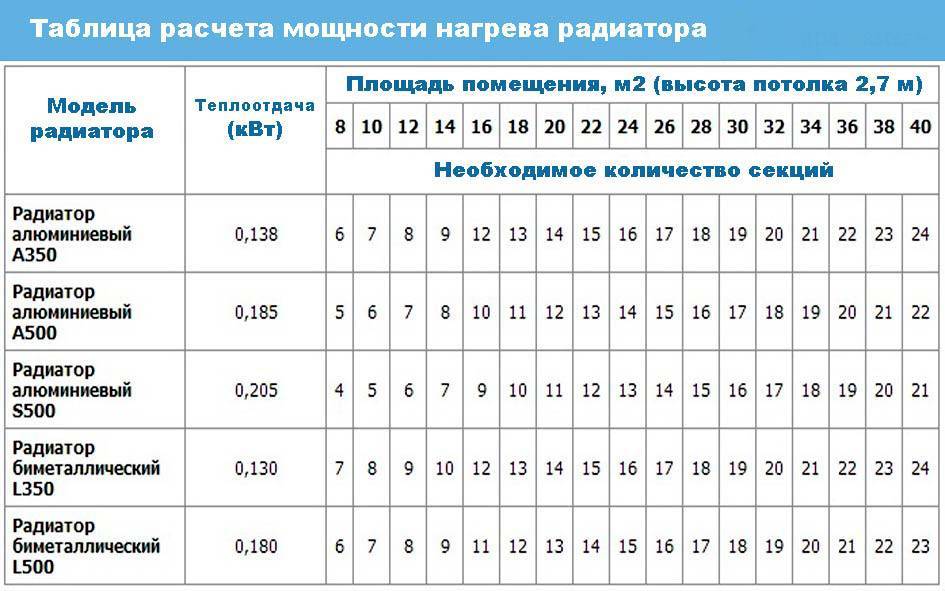

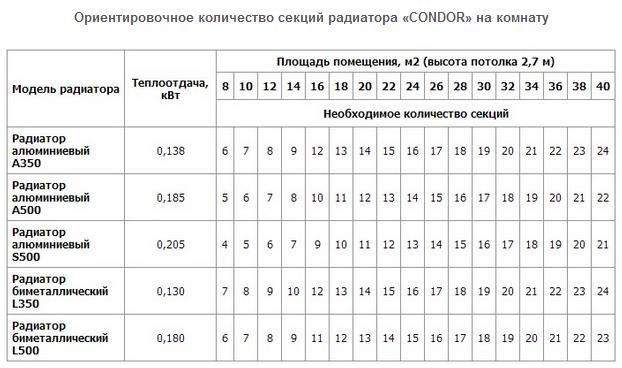

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

Преимущества и недостатки биметаллических радиаторов

Основа конструкции биметаллических радиаторов отопления — это простая, но в то же время и гениальная идея. Они комбинируют, казалось бы, совершенно несовместимые алюминий и железо. В каком-то смысле данные конструкции представляют собой альтернативу между привычными чугунными приборами и более новыми и эффективными радиаторами из алюминия.

Схема устройства биметаллического радиатора.

В основном отопление строится с применением чугунных радиаторов и стальных труб. Последние создают множество проблем, среди которых: соединение труб с батареями отопления и между собой, качество труб, схемы и эксплуатационные качества батарей, требования к крепежу батарей, схемы соединения труб в зависимости от применяемой системы отопления. Абсолютно все вышеприведенные качества могут быть рассмотрены с точки зрения наиболее основных критериев: безопасности и надежности.

Данная система особенностей часто лишена очень важного критерия — химических процессов, которые происходят внутри батарей отопления и труб. Соответственно, речь пойдет о преимуществах и недостатках радиаторов отопления из биметалла

Соответственно, химические процессы внутри батарей происходят относительно более часто во времени, нежели в пространстве.

Таким образом, они протекают довольно медленно. Именно эта медлительность создает множественные проблемы на пути использования приборов. Физические и химические процессы, которые происходят на протяжении большого промежутка времени, могут стать причиной прорыва батарей, труб, а также их соединений. Вред от подобных протечек может стать колоссальным.

Второе, о чем стоит упомянуть, — это присутствие опасных для жизни и вредных веществ в структуре воды, что является определяющим фактором для нашего организма. Это не имеет большое отношение к отоплению. Однако данный аспект не должен стоять в стороне в процессе выбора труб водоснабжения.

Причина проблем и связанных с ними химических реакций — это в первую очередь контакт воды с внутренней плоскостью батарей отопления и труб, не исключая биметаллические радиаторы. Стоит подметить, что при изготовлении радиаторов подобного типа медь используется достаточно редко.

Схема подключения радиаторов.

Комплекс металлических труб и чугунных батарей отопления часто становится местом, где происходят разнообразные нежелательные химические процессы. При подключении меди к данному комплексу ситуация еще более ухудшится, поскольку неконтролируемое число различных компонентов (в большей степени вредных для здоровья) повысится. Таким образом, медь советуют применять в комплексах автономного отопления загородных домов.

Комбинировать металл без применения каких-либо особых технологических приемов в электрических и сантехнических комплексах крайне не рекомендуют. В подобных системах часто происходят процессы коррозии металлов. Касательно сантехники, в первую очередь не рекомендуют применять различные металлы в местах использования горячей воды.

Коротко о главном

Биметаллические радиаторы превосходят полубиметаллические модели по долговечности и неприхотливости, а также они более доступны.

Биметаллические радиаторы долговечнее, чем алюминиевые, но дороже и занимают больше места.

По структуре существует два вида радиаторов из биметалла: секционные и монолитные.

Самые популярные модели биметаллических радиаторов – это Global Style Plus 500, Rifar Monolit 500, Sira RS Bimetal и Royal Thermo Revolution Bimetall 500.

Чтобы правильно выбрать биметаллический радиатор, стоит учесть его ёмкость, габариты, а также необходимо рассчитать количество секций для конкретного помещения.

Оценок 0

Лучшие фирмы биметаллических радиаторов

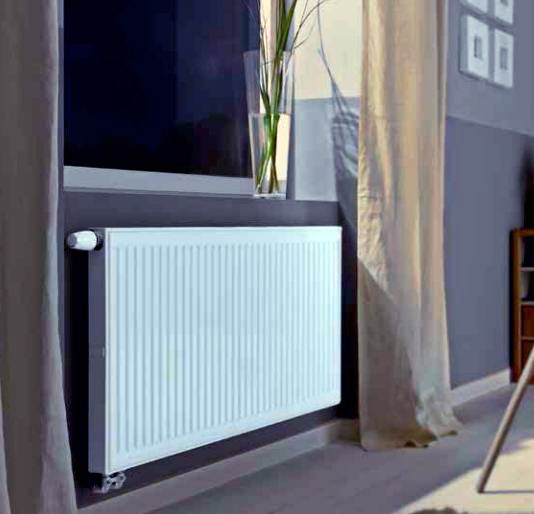

Сравнение панельных радиаторов отопления для дома с секционными

Надежный и практичный Oasis BM 500/100

Модель интересна сочетанием вертикальных и горизонтальных коллекторов стального сердечника. Подобная конструкция приводит к улучшению движения воздушных потоков, что увеличивает конвекцию, теплоотдачу. Теплоноситель соприкасается только с внутренним слоем стали, что придает устройству антикоррозийные качества, долговечность. Прибор не боится жесткой водопроводной воды, химических добавок.

Аппарат устойчив к влиянию избыточного давления при гидроударах в системах отопления, прочен, надежен. Конструктивные характеристики позволяют устанавливать его в домах до 40 этажей. Можно выбрать вариант с числом секций от 4 до 12, нет необходимости в трате времени и сил на наращивание.

Oasis BM 500/100 подойдет жителям многоэтажек, где важен быстрый нагрев помещения.

Монолитный или секционный?

На рынке или в строительных магазинах можно приобрести как монолитные модели радиаторов, так и секции биметаллических батарей. Более разумным решением станет покупка секций по отдельности. Незначительная разница в стоимости с лихвой компенсируется более высокими эксплуатационными показателями. Набранный самостоятельно биметаллический теплообменник отличается более высокой ремонтопригодностью. К тому же, размеры монолитных моделей не всегда совпадают с показателями требуемой теплоотдачи, что приведет к излишне высокой или низкой температуре в квартире или частном домовладении. Но стоит отметить, что монолитные модели имеют меньше вероятности внезапных протечек, так как количество соединений там максимум 4.

Как рассчитать тепловые потери для частного дома и квартиры

Тепло уходит через окна, двери, перекрытия, наружные стены, системы вентиляции. Для каждой потери тепла рассчитывается свой коэффициент, который используется в подсчетах необходимой мощности отопительной системы.

Коэффициенты (Q) определяются по формулам:

  • S – площадь окна, дверей или иной конструкции,
  • ΔT – разница температур внутри и снаружи в холодные дни,
  • v – толщина слоя,
  • λ – теплопроводность материала.

Все полученные Q складываются, суммируются с 10-40% термопотерь через вентиляционные шахты. Сумма делится на общую площадь дома или квартиры и добавляется к предполагаемой мощности системы отопления.

При подсчете площади стен от них отнимаются размеры окон, дверей и пр.. т.к. они учитываются отдельно. Самые большие теплопотери у комнат на верхних этажах с неотапливаемыми чердаками и цокольных уровнях с обычным подвалом.

Большую роль в нормативных расчетах играет ориентация стен. Наибольшее количество тепла теряют помещения, выходящие на северную и северо-восточную сторону (Q = 0,1). Соответствующие добавки тоже учитываются в описанной формуле.

Как правильно рассчитать реальную теплоотдачу батарей

Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Зачастую можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, ведь общеизвестно, что теплоотдача меди и алюминия – самая лучшая среди других металлов. У меди и алюминия наилучшая теплопроводность, это верно, но передача тепла зависит от многих факторов, о коих будет сказано далее.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (t подачи + t обратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

Для справки. В документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С».

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Порядок расчета

Получается, что реальная мощность батареи отопления гораздо ниже заявленной в паспорте, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к начальной величине тепловой мощности нагревателя. Ниже представлена таблица, где прописаны значения коэффициентов, на которые надо умножить паспортную теплоотдачу радиатора в зависимости от величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

  1. Определить, какая должна быть температура в доме и воды в системе.
  2. Подставить эти значения в формулу и рассчитать свою реальную Δt.
  3. Найти в таблице соответствующий ей коэффициент.
  4. Умножить на него паспортную величину теплоотдачи радиатора.
  5. Подсчитать число отопительных приборов, нужное для обогрева комнаты.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. Стало быть, для обогрева помещения площадью 10 м2 понадобится 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что для разных приборов от некоторых фирм – производителей дается мощность радиатора при Δt = 50 °С. Тогда пользоваться этим способом нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Для справки. Многие производители указывают значения теплоотдачи при таких условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что соответствует Δt = 50 °С.

Характеристика биметаллических радиаторов

  • Преимущества и недостатки биметаллических радиаторов
  • Недостатки радиаторов отопления из биметалла
  • Выбор материала: алюминий либо биметалл
  • Устройство радиаторов отопления из биметалла

Радиаторы подобного типа представляют собой бронированные радиаторы. Изнутри их состав — это металлический сердечник из труб, контактирующий с водой. Извне их конструкция покрыта при помощи алюминиевого «оребрения», улучшающего тепловые качества подобного радиатора. Биметаллические радиаторы функционируют при давлении до 35 атм. на них не воздействуют присадки в теплоносителе.

Диагональная схема подключения радиатора.

Биметаллические радиаторы отопления — это один из наиболее дорогих видов данных приборов.

Применение металлического сердечника имеет как преимущества, так и недостатки. С одной стороны, это увеличивает крепость и химическую стойкость конструкции радиаторы. С другой же — ухудшает качество теплоотдачи радиатора и повышает его цену, поскольку технология создания подобного прибора является достаточно сложной. Если же вы готовы смириться с двойной стоимостью радиатора, то биметалл — это лучший выбор. Подобный радиатор может выдержать практически все (исключением является некачественное производство). Он может быть применен в офисах с центральным отоплением и квартирах. Однако использование данного устройства в комплексах автономного отопления не разумно ввиду его высокой стоимости.

Заключение

Если провести сравнение более широкого круга производителей, то все равно выяснится, что по теплоотдаче и другим характеристикам первое место прочно удерживают алюминиевые радиаторы. Биметаллические обойдутся дороже, что не всегда оправдано, так как они лучше только по рабочему давлению. Стальные батареи – это скорее бюджетный вариант, а вот чугунные, наоборот, — для ценителей

Если не принимать во внимание советские чугунные «гармошки» МС140, то ретро радиаторы – самые дорогие из всех существующих
