Вентиляция для канализации в частном доме: устройство своими руками

Устройство ливневой канализации

Такая система, как ливневая канализация в многоэтажном доме, является обязательным элементом защиты строения. Дело в том, что дождевая вода и вода, которая образуется в результате таяния снега и льда, будет проникать в почву под домом.

Этот процесс в течение нескольких лет способен привести к проседанию фундамента из-за избыточного увлажнения почвы.

Кроме того, влага оказывает негативное воздействие непосредственно на само основание дома. Фундамент может начать трескаться.

Проседание вызовет появление трещин на стенах и нарушение геометрии строения. Такие процессы очень опасны и могут привести к невозможности дальнейшей эксплуатации всего многоквартирного дома.

Чтобы обеспечить отвод дождевых и талых вод от дома, следует смонтировать ливневую канализацию.Такая система представляет собой несколько сообщающихся емкостей, которые помещены под землю. Поэтому они незаметны для глаз и не мешают проезду транспорта.

Прохождение воды по ливневой канализации представляет собой цепочку. Ее удобно представить следующим образом:

Вся вода сначала попадает в распределительный колодец. Желоба для стоков устанавливаются по периметру дома. Вода стекает по ним и попадает в тот самый колодец.
Следующим звеном в данной цепочке является пескоуловитель. Данная емкость предназначена для задержания наиболее крупных частиц. После того как первоначальная очистка стоков в пескоуловителе пройдена, жидкость поступает дальше.
Следующая емкость в системе ливневой канализации выполняет функцию задержания мелких взвешенных в воде элементов, а также посторонних маслянистых жидкостей. Таким образом, вода очищается от посторонних примесей и становится более безопасной.
Последним этапом очистки стоков является система фильтрации. Там происходит очищение от растворенных в воде химических соединений.
После прохождения всех степеней очистки воды поступают в сборный колодец, откуда попадают в почву уже очищенными от опасных примесей.

Такие системы ливневых канализаций применяются только в домах новой застройки. Возведенные 20 и более лет дома имеют только периметральную отмостку. Она препятствует попаданию дождевых и талых вод под фундамент.

Таким образом, воды удаляются от дома на расстояние полутора метров и свободно попадают в почву. Это нередко приводит к образованию больших луж и излишнему увлажнению грунта.

Канализация с фановой трубой

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

канализационный стояк диаметром 100 мм;
раковина (кухня) со сливной трубой 50 мм;
душевой слив;
стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для предотвращения неприятных запахов в доме, но и для выравнивания давления во всей системе. Однако есть и другая причина, по которой вентиляция является обязательной: при разложении органических отходов образуются горючие газы, а большое накопление этих газов может привести к пожару. Чтобы предотвратить это, выгребная яма должна быть вентилирована. Это не стоит дорого и может быть сделано собственными руками.

Вытяжка очень проста в установке:

установить обычную канализационную трубу из ПВХ сечением 100 мм;
Прикрепите трубу к стене сзади;
вытянуть верхний конец за крышу септического резервуара на высоту ок. 20 см;
изолировать трубу снизу с помощью пропитанной битумом конопли;
защитить выход листовым металлом от мусора;
Бетонируйте выходной вал.

Если выгребная яма установлена без туалета, то ее установка также не займет много времени:

установить трубопроводную систему рядом с отстойником, размер которой рассчитывается исходя из глубины погружения и высоты слива;
оборудовать верхнюю часть выпускного отверстия мотором для увеличения тяги;
прикрыть выход простыней.

Канализационный вытяжной вентилятор готов, и благодаря двигателю зловоние не будет плавать даже в самые жаркие летние дни. Кроме того, в туалете не будет запахов, испарения от разложения больше не будут влиять на древесину, а значит, туалет прослужит дольше.

При строительстве туалета в яме лучше построить его подальше от ямы. Нет проблем с подключением приборов к обычной канализационной трубе диаметром 100 мм и более. А если вы устанавливаете тройник, то просто подсоединяете к нему вентиляционную трубу, что обеспечивает хорошую вентиляцию. В любом случае, вентиляция может быть выполнена двумя способами:

Естественный вариант возникает при увеличении давления в канализационном колодце.
Вынужденный – воздух вытесняется работой вентиляторов, подключенных к электрической сети.

Естественная

Устанавливается водосточная труба, необходимая для удаления запаха, а установка производится не ниже уровня заполнения канализационной ямы, при этом верхняя часть выходит за пределы крыши.

Поперечное сечение патрубка должно быть больше 100 мм, а верхний конец – не менее 70 см от уровня крыши. Обязательно герметизируйте патрубок и закрепите его зажимами, чтобы не беспокоиться о том, что трубу сдует сильный ветер.

Принудительная

Самый эффективный способ, но требует электричества. Нетрудно сделать вытяжку собственными руками:

чтобы провести электричество в туалет;
Выберите вентилятор средней мощности (достаточно 300 Вт);
Создайте для устройства отверстие, чтобы воздух не скапливался в туалетном отделении;
обеспечить некоторые отверстия для свежего воздуха (это может быть простой зазор в пороге).

В этом случае схема не предусматривает установку вентиляционных труб в самой выгребной яме, достаточно вентилятора, который прекрасно отбрасывает воздух, а вместе с ним и все неприятные ароматы.

Материал для изготовления труб

Линии изготавливаются из полимерных компонентов, самыми востребованными среди которых являются следующие.

ПВХ

Специальный состав представляет собой сложное химическое соединение хлора, водорода и углерода, в которое также добавляют стабилизаторы и красители. В итоге получается крепкий материал, устойчивый к перепадам температур.

Полиэтилен

Линии изготавливаются штамповкой из материала, который готовится расплавом полиэтиленовой крошки. Дополнительно ее «усиливают» адгезионными присадками и красителями.

Полипропилен

Полипропилен изготавливается из вспененного полиэтилена, что существенно увеличивает свойства теплоизоляции материала.

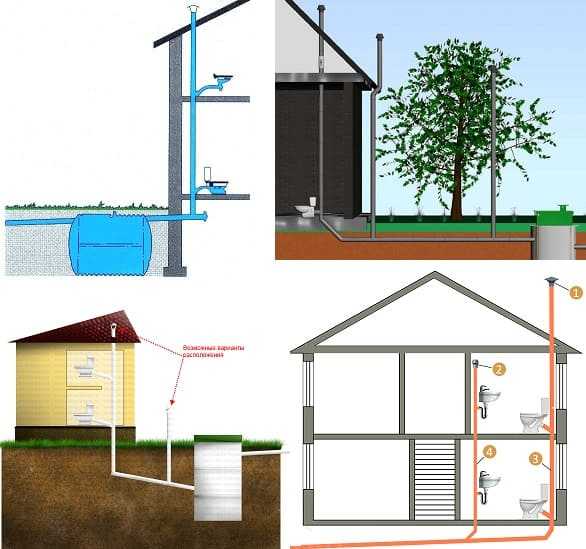

Вентиляция внешнего типа: обустройство системы

Когда дом оборудован автономной системой канализации, можно использовать внешний тип вентиляции. Это может быть один из двух вариантов:

выхлопной патрубок вдоль стеновых панелей дома. На практике это выглядит как желоб с концом трубы выше уровня крыши. Схема предусматривает вынос конструкции за пределы дома и крепление ее к стенному элементу с помощью кронштейнов;
установка трубы на септической емкости является удобным вариантом, так как труба находится вдали от дома и полностью минимизирует возможность проникновения запаха в помещение.

Внешняя канализационная вентиляция в частном доме используется, когда нет канализационного стояка, как это бывает в небольших зданиях или домах, занятых сезонным жильем. Использование этого метода предполагает установку вакуумного клапана для улучшения системы вентиляции.

Нужна ли вентиляция в канализации

Этот вопрос долго не решался, так как даже в туалете на заднем дворе загородного дома установлена сливная труба для удаления запахов и газов, образующихся при разложении фекалий. И что сказать о большом частном доме. Существует большое количество санитарных приборов, которые непосредственно подключены к канализационной системе. И сброс сточных вод через них намного больше, чем в туалете на заднем дворе.

Но для чего нужна канализационная вентиляция в частном доме. Во-первых, это связано с возможностью высыхания воды в капканах санузлов, когда дом долгое время остается незанятым. Неприятные запахи через ловушки начнут проникать в жилые и нежилые помещения. Нет необходимости говорить о последствиях этого.

Но это еще не все. Существуют чисто физические законы, требующие наличия смывной трубы. Представьте себе закрытую канализацию, герметично закрытую с одной стороны, например, септиком, а с другой – ловушками. При смыве воды из этого же туалета в канализацию под действием воды, движущейся под высоким давлением, будет создано избыточное давление газов и воздуха, которое будет противодействовать, то есть пытаться пойти против потока воды. Это означает, что некоторые из них, даже самые маленькие, обязательно войдут в туалетную комнату.

Конструкция системы вентиляции канализации

Существует два наиболее распространенных и доступных способа как избежать попадания неприятных запахов в помещение:

Гидрозатвор
Фановая труба
Воздушный клапан

Применение гидрозатвора

Если более подробно рассмотреть конструкцию гидрозатвора, то можно заметить, что он имеет вид буквы U. То есть, когда вода поступает с одного края, то резервуар наполняется с двух сторон. Так как порог со стороны соединения с канализационной трубой ниже, то слив воды происходит именно с той стороны, позволяя выводить все стоки наружу. После того, как вода выключается, нижняя часть затвора остается наполненной чистой водой, что и является барьером для выведения газа внутрь.

Стоит упомянуть о том, что в случае, если не включать воду долгое время, необходимо обновлять воду в затворе, чтобы она не застаивалась и не начала становиться источником неприятного запаха.

Установка фановой трубы

Если просто говорить о конструкции, вентиляционного стояка можно сказать, что он похож на обычную систему сетей вентиляции многоквартирных домов. Фановая труба представляет собой систему вентиляции, которая подключена к основному стояку в самых высоких его точках, чтобы избежать попадания сточных вод в данную систему.

Другой конец фановой трубы расположен на крыше, чтобы выводить воздух напрямую на улицу, не создавая неприятных запахов в помещении.

При наличии гидрозатворов на каждом узле, такая конструкция справляется с выводом газов на улицу, но если вернуться к ситуации образования вакуума, то вся система в общем не будет иметь толк, так как гидрозатворы будут осушены.

Применение воздушного клапана

Суть этой конструкции заключается в обеспечении притока воздуха во время слива большого количества воды. В такой ситуации вместо того, чтобы осушать затворы, воздух будет поступать в трубу. Так как он имеет меньшее сопротивление, чем вода, затворы останутся наполненными, а чистый воздух наполнит трубу. Конструкция устроена таким образом, что приточный воздух берется из подсобного помещения здания. Например, чердака.

Чистый воздух будет поступать с чердака в созданную область с разряженным воздухом, а после того, как вода пройдет, весь неприятный запах уйдет с помощью фановой трубы на улицу.

Принцип устройства вентиляционного стояка для канализации в МКД

В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.

Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.

У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.

Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.

Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала

Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир

Главное назначение

В соответствии с СНиП — вентиляция канализации обязана делать 2 основные функции:

убирать из системы сточные запахи,
давать предупреждение разрежение воздуха в сточной системе.

В то время, когда при сливе воды перекрывается всецело просвет фановой трубы, стоки смогут за сбой «потянуть» воду из сифонов. В пустом состоянии они не смогут помешать проникновению неприятных сточных запахов.

Правила СНиП

Диаметр вентиляционной системы в сточной сети должен быть таким же, как и диаметр стояка.
Нужно выводить вентиляционную трубу на крышу и присоединять к верхней части трубопровода.
Инструкция допускает соединение совместно в одну вытяжную часть 4 и более стояков. Тогда диаметр сборной вентиляции и вытяжки должен соответствовать диаметру самого громадного отвода в объединяемой группе.
При прокладке сборной вентиляции направляться выполнять уклон для стока конденсата.
На неотапливаемых чердаках вентканал направляться теплоизолировать, его цена наряду с этим только мало увеличиться.

Совет: не нужно устанавливать в конце вытяжной части трубы колпаки, флюгарки и другие дефлекторы для повышения сопротивления.

Канализационный вентканал выводите через вентиляционную шахту дома либо крышу.

Наряду с этим высота от:

плоской неиспользуемой крыши – 200 мм,
скатной кровли – 200 мм,
обреза сборной шахты – 100 мм,
раскрывающихся балконов и окон – от четырех метров,
эксплуатируемой кровли, в случае если было объединено 4 трубы – 3 м.

Совет: применяйте вентиляционный клапан на конце каждой канализационной венттрубы, если не удается ее поднять на 3 м.

Разрешается кроме этого в дачных зданиях делать невентилируемые сточные стояки. Но должно соблюдаться условие – нужно обеспечить вентиляцией наружные сети канализации (к примеру, септик).

Решаем проблему

В случае если имеется возможность объединить в одну сеть вентиляцию канализации с отводами

сантехприборов

Выведите вентиляционный колпак на крышу дома. Следите, дабы высота вентканала и протяженность по горизонтали от водяного затвора унитаза до вентстояка не превысила 6м.
Установите личный вентиляционный выход либо вакуумный клапан на каждом сантехприборе, в то время, когда унитаз удален от вентиляции при диаметре трубопровода:

110 мм — от шести метров,
50 мм — от 3,5 м,
32 мм — от 1,5 м.

В случае если вентиляции канализационной сети удалена от отводов сантехприборов

Установите вентиляционный отвод у каждого сантехприбора.
До водяного затвора должно быть не более 1,5 м.
Вентиляционный отвод направляться расположить выше любого колена в системе на 300 мм и более.
Подключите вентотвод к неспециализированной вентиляции, выходящей на крышу.

Неполадки:

если не функционирует либо не хорошо работает вентиляция канализации, значит, у системы нет соответствующего уклона.
неприятный запах все равно попадает в помещение – не верно подобран диаметр отводов сантехнических устройств.

Как обойтись без вентиляции сточной системы

Перед тем как ответить на данный вопрос, направляться выяснить, что же есть основным элементом вентиляционной системы канализации. Это – фановая труба, употребляющаяся для соединения стояка с вентканалом. Если она будет отсутствовать, вам скоро нужно будет столкнуться с выводом неприятных запахов из дома.

Существующие строительные нормативы для зданий и частных домов не выше 2-х этажей допускают применение канализационных систем без монтажа фановой трубы. Это разъясняется малым объемом одномоментных сбросов сточных вод.

В случае если же установленные в доме сантехустройства срабатывают не в один момент, перекрытия сточного коллектора не происходит. В также время обстановка может радикально поменяться, в то время, когда они все сработают в один момент.

Для определения возможного большого разового сброса стоков в канализацию, направляться учесть их количество от каждого сантехустройства, расположенного в здании.

Существуют определенные нормативы данной величины, представленные ниже:

унитаз и биде – по 10 л,
мойка – 20 л,
стиральная и посудомоечная машины – по 50 л,
душевая кабина – 100 л,
простая ванна – 220 л,
угловая ванна и джакузи – по 450 л.

В этом случае пиковая величина составит 1360 л.

Вентиляция в обязательном порядке должна быть установлена, независимо от разового сброса канализационных стоков, в то время, когда:

стояки домашней канализации имеют O 50 мм либо меньше,
в доме 2 и более этажей, с установленными на каждом системами водоснабжения и канализации,
на прилегающем к дому участке либо в нем самом имеется бассейн, купель либо ванна громадных размеров.

Материалы и монтаж канализационной вентиляции. Вакуумные клапаны вентиляции

Перейдем к рассмотрению раздела: материалы и монтаж канализационной вентиляции

С учетом выходов возможны две схемы вентиляции канализации

частного дома:

Неизолированная.
Утепленная либо изолированная;

Первый вариант широко используется в местностях с суровым климатом. Герметично соединяются между собой, легко монтируются, в частных домах для вентиляции канализации

используют ПВХ-трубы, которые недороги. От 5 см в 1-этажном доме и от 11 см в 2-х и более, диаметр сечения фановой трубы следует подбирать больше либо равным сечению стояка.

Диаметр утепленного стояка на выходе около 16 см. Диаметр труб для вентиляции канализации

в многоквартирном доме и коттедже для:

кухонных моек, душевых кабин, ванн – 5 см;
стояков 6,5 – 7,5 см.
подводки к раковинам либо биде 3 – 4,5 см;
унитазов 11 см;

Вентиляция

канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Теперь давайте рассмотрим более детально вакуумные клапаны вентиляции

внутренний канализационный клапан

Клапаны используют в качестве альтернативы либо дополнения фановой трубе. Это выход, в случае если дом уже построен, но предусмотрена.

Альтернатива

— ситуация, в который надлежит произвести выбор одной из двух исключающих друг друга возможностей (эти возможности также нередко называются А.). В логике А. иногда называют высказывание вида «А» или «В».

Клапаны вентиляции не должны обмерзать, как правило их устанавливают на чердаке.В стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы, когда сливается вода. Механизм действия вентиляционного клапана для канализации

очень прост.просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой.Клапан автоматически закрывается, давление в трубе выравнивается. Таким образом как видим, открыт клапан лишь тогда, когда нужно запустить воздух из помещения в трубы.

Определенные владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате либо туалете

При данных обстоятельствах немаловажно обеспечить доступ к нему для контроля

Клапан должен находиться выше пола на 30 – 35 см. Клапан для вентиляции системы канализации

можно собрать собственными силами. Материалы и инструменты:

саморез на 45 мм;
полиэтиленовая крышка для стеклянной банки;
небольшой листок тонкого поролона;
пружинка от авторучки;
клей;
концевой тройник;
шило.

Материалы

— собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
Теперь саморез выкручиваем и собираем готовый клапан.
В центр вкручиваем саморез, из крышки вырезаем окружность диаметром 50 мм;
Пробиваем шилом отверстие и вставляем саморез, в концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм;

В случае если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

К сожалению, вакуумный клапан может лишь в некоторой мере заменить полноценную систему вентиляции.

Через определенное время он может засориться либо сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации

.Характерное для душевых и трапов, уменьшает зловоние и при пересыхании водяных затворов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

Основные требования к вентиляции канализации

По нормам СНиП и санитарным правилам малоэтажные строения частного типа допустимо эксплуатировать без системы канализации фановой трубой. Такие условия связаны с небольшим количеством пользователей, малой нагрузкой на магистраль.

Но если в строении установлено несколько раковин, работает не только унитаз, но и биде, есть душевая кабина и ванна, а также пара стиральных машин и пр., то вентиляция канализации становится необходимой мерой даже в одноэтажных домах.

Фановая труба представляет собой конструкцию из сантехнических труб в виде вертикального стояка. Выходит элемент конструкции наружу на уровень выше горизонта кровли. Фановая труба предназначена для воздухообмена между атмосферой внешней среды и канализационных сетей. Система компенсирует разницу давлений при сливе массы воды и исключает образование газовых пробок на линии.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Обустройство фановой трубы снизит риск перекрывания сантехнической при одновременном стоке воды в нескольких приборах. Ситуация приводит к срыву гидравлических затворов и в помещение попадает запах канализации. В малоэтажных строениях устанавливают небольшое количество унитазов, раковин, ванн, потому срыв гидрозатвора тут мало вероятен.

Но есть ряд случаев, когда канализационный стояк нужен в обязательном порядке:

в доме более 2 этажей при размещении санитарных зон на каждом из них;
если установлены трубопроводы, отводы и стояки канализации с сечением до 50 мм;
при наличии септика на прилегающей к дому территории.

Также фановая труба монтируется, если есть бассейн, связанный с сетью канализации.

Как сделать естественную вентиляцию выгребной ямы

Даже самая простая, зачастую временная конструкция септика нуждается в протоке воздуха. Вентиляция естественным способом проста в установке и не требует больших физических и материальных затрат. Выгребная яма не самое лучшее очистное сооружение, но ее устройство в ряде случаев оправданно. Например, на этапе строительства или при использовании участка не для комфортного отдыха, а для производства сельхозпродуктов. Но и в этих случаях не стоит подвергать здоровье опасности. Для работы вентиляции достаточно всего две трубы, вмонтированные в крышку отстойника.

Для простого или временного бетонного септика часто в целях экономии делают крышку из подручных материалов, в частности из дерева. Не лучший способ. В безветренную погоду или в защищенном от движения воздуха месте никакой вентиляции не будет, а вот неприятный запах наверняка распространиться на достаточное расстояние. Для крышки люков можно применять деревянную либо другую конструкцию, но тогда необходимо обеспечить надежное крепление труб вентиляции, а все имеющиеся щели и зазоры герметизируется. Для хорошего протока воздуха достаточно всасывающей и выводящей трубы. Естественно, чем выше будет последняя, тем сильнее будет тяга.

В нашей стране выгребная яма часто построена капитально, и используется на постоянной основе. Для таких ям рекомендуется использование дренажного насоса для слива жидких отходов в водоотводную канаву. Наиболее популярный вариант вентиляции для таких сооружений предоставлен на схеме ниже.

Схема вентиляции выгребной ямы

Альтернативный способ – вакуумные клапаны

Вакуумный клапан установлен на окончании стояка второго этажа

Другой способ обеспечения вентиляции канализации – установка клапанов. Но выбирать такой вариант стоит в том случае, когда фановую трубу установить технически невозможно или нецелесообразно в плане затрат.

Как он работает? Клапан оборудован створкой, которая соединяется с пружинкой, имеющей небольшое сопротивление. Если устройство находится в закрытом состоянии, герметичное уплотнение препятствует попаданию воздуха. Когда в системе образуется разрежение, которое может возникнуть при сливе унитаза, спуске воды под напором или дренировании воды из стиральной машинки насосом, происходит автоматическое открытие клапана. Тогда воздух, находящийся в помещении, проходит через клапан в систему канализации, восстанавливая давление. Когда баланс восстановлен, створка принимает обратное положение, герметично перекрывая доступ воздуха. В таком состоянии канализационные «ароматы» не смогут проникнуть в ваше помещение. А когда клапан открывается, поток воздуха, который всасывается в систему, не дает запаху просочиться.

Но есть некоторые нюансы, которые следует учитывать при установке и пользовании такого оборудования:

в отличие от фановых труб, вакуумные клапаны не могут обеспечить полного отсутствия запаха канализации при пересыхании сифонов;
такое оборудование устанавливается на раструбах, но если по каким-либо причинам установить его там сложно, это можно сделать на любом горизонтальном участке труб канализационной системы;
главным недостатком клапанов, является износ резиновых уплотнителей, которые и делают его герметичным;
прибор требует периодического обслуживания: если учуяли запах, его надо вскрывать и устранять проблему.

Вакуумный клапан за ванной

Если говорить об установке, то процесс простой, и, в отличие от монтажа фановой трубы, дополнительных ремонтных работ не требуется. Достаточно просто соединить клапан с системой канализации и обеспечить хорошую герметизацию стыка. Для этой цели подойдет обычный резиновый манжет.
